Name: Harwin Inc. M55-7028042R
Brand: Harwin Inc.
SKU: M55-7028042R
Price: 2.6321 USD
Availability: InStock
Rating: 5 (797 reviews)

Harwin Inc. M55-7028042R

Artikelnummer:

M55-7028042R

Hersteller / Marke:

Harwin

Teil der Beschreibung.:

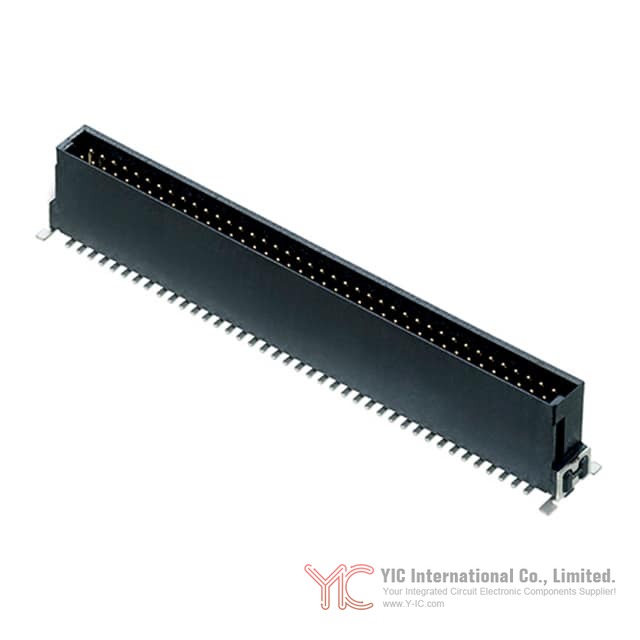

CONN HEADER SMD 80POS 1.27MM

Datenblätte:

1.M55-7028042R.pdf ···: Datenblätter
Archer Kontrol New Product Intro.pdf M55 Series Spec Sheet.pdf M55-70zzz42R Drawing.pdf

HTML -Datenblatt
M55 Series Spec Sheet.pdf M55-70zzz42R Drawing.pdf

Umweltinformationen
Harwin REACH.pdf

RoHs Status:

ECAD -Modell:

Zahlungsmittel:

PayPal / Credit Card / T/T

Versandweg:

DHL / Fedex / TNT / UPS / EMS

Aktie:

Link erfolgreich kopieren

Anzahl

Einzelpreis

$3.29

10+

$2.987

100+

$2.6321

Spezifikationen
Einkaufshandbuch
Versandinformationen
Verpackung

~~Harwin Inc. M55-7028042R Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments M55-7028042R.~~

Produkteigenschaften	Eigenschaften
Spannungswert	-
Beendigung	Solder
Stil	Board to Board
Umhüllen	Shrouded - 4 Wall
Serie	Archer Kontrol
Zeilenabstand - Paarung	0.050" (1.27mm)
Pitch - Paarung	0.050" (1.27mm)
Paket	Tape & Reel (TR)
Gesamtkontaktlänge	-
Betriebstemperatur	-55°C ~ 125°C
Anzahl der Reihen	2
Anzahl der geladenen Positionen	All
Anzahl der Positionen	80
Befestigungsart	Surface Mount
Material Entflammbarkeit	UL94 V-0
Zusammengesetzte Stapelhöhen	11.1mm, 13.9mm, 18.5mm
Dämm Material	Liquid Crystal Polymer (LCP)
Isolationshöhe	0.388" (9.86mm)

Produkteigenschaften	Eigenschaften
Isolationsfarbe	Black
Ingress Protection	-
Eigenschaften	Board Guide, Pick and Place, Solder Retention
Befestigungsart	Latch Lock
Aktuelle Bewertung (AMPs)	1.2A
kontaktart	Male Pin
Kontaktform	Rectangular
Kontaktmaterial	Phosphor Bronze
Kontaktlänge - Post	-
Kontaktlänge - Zusammenpassen	0.157" (4.00mm)
Kontakt Finish Dicke - Post	100.0µin (2.54µm)
Kontakt-Finish-Dicke - Paarung	1.00µin (0.025µm)
Kontakt Finish - Post	Tin
Kontakt Finish - Paarung	Gold
Anschlusstyp	Header
Grundproduktnummer	M55-702
Anwendungen	Automotive, General Purpose, Industrial
