Ein Überblick über TTL- und CMOS -ICs und wie Sie zwischen ihnen wählen

2024/04/13
1,973

In diesem Artikel werfen wir einen detaillierten Blick auf zwei wichtige elektronische Technologien, komplementäre Metaloxid-Halbleiter (CMOS) und Transistor-Transistor-Logik (TTL).Von der effizienten Ausführung von Logikfunktionen und dem geringen Stromverbrauch von CMOs bis hin zu den Vorteilen der TTL -Technologie in bestimmten Szenarien zeigen wir, wie diese beiden Technologien die Kernfunktionen moderner elektronischer Geräte prägen.Der Artikel bietet ausführliche Einblicke in die beiden Technologien, indem die Unterschiede zwischen CMOS und TTL in Bezug auf Spannungstoleranz, Schaltungsparameter und ihre jeweiligen Vor- und Nachteile verglichen werden, um die Leser zu helfen, die Bedeutung der Auswahl der am besten geeigneten Technologie in einem zu verstehenbestimmte Anwendung.

Katalog

1. Überblick über die CMOS -Technologie

2. CMOS -Spannungstoleranz

3. Überblick über die TTL -Technologie

4. TTL -Spannungswiderstand

5. Vergleich zwischen CMOs und TTL

6. Vor- und Nachteile der CMOS- und TTL -Technologie

7. Wählen Sie CMOS oder TTL aus

8. Schlussfolgerung

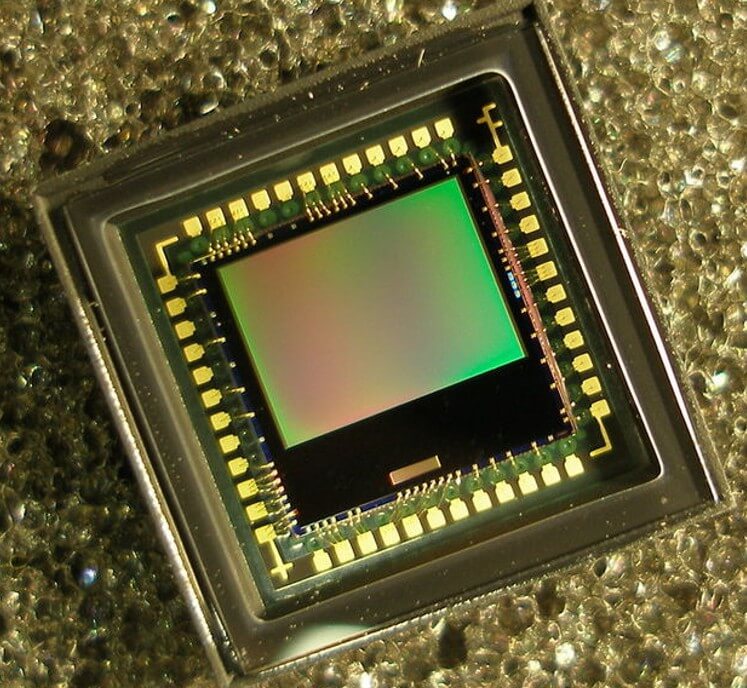

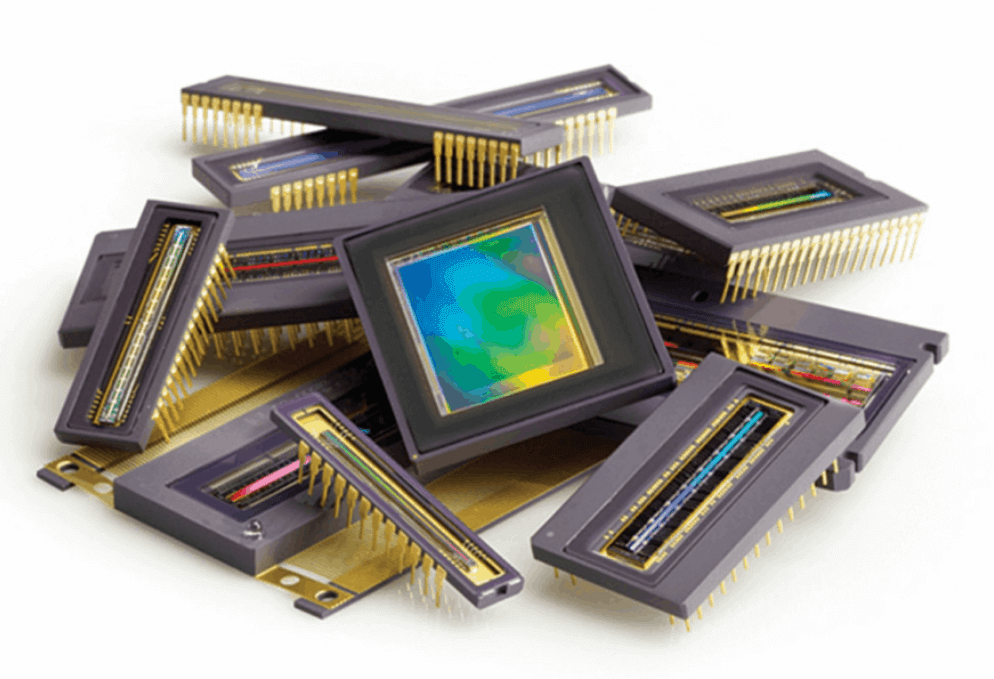

Abbildung 1: Sensoren mit CMOS -Technologie

Überblick über die CMOS -Technologie

CMOS steht für komplementäre Metalloxid -Halbleiter und ist eine Schlüsselkomponente der elektronischen Technologie.Die Technologie verwendet Halbleiter vom Typ P-Typ und N-Typ, um den Stromverbrauch effektiv zu minimieren.Geräte, die die CMOS -Technologie verwenden, können den Energieverbrauch während der Computeraufgaben erheblich reduzieren, wodurch die Batterielebensdauer verlängert und die Energiekosten gesenkt werden können.

CMOS detaillierte Operation

Die Essenz der CMOS-Technologie ist eine Methode zur Verwaltung von Strom durch Wechseltransistoren vom Typ P-Typ und N-Typ.Diese Einstellung stellt sicher, dass der Stromverbrauch minimiert wird, wenn das Gerät im Leerlauf ist, insbesondere im Standby -Modus.Wenn wir aktiv sind, werden nur notwendige Komponenten angetrieben und der Rest ist inaktiv, um die Energieeffizienz zu steigern.

Techniker, die CMOS -Geräte zusammenstellen oder reparieren, müssen das Layout der Transistoren und ihre Verbindungen in der Schaltung sorgfältig verwalten.Die Montage von CMOS -Transistoren in Mikroprozessoren oder Speicherchips erfordert Präzision.Techniker verwenden spezielle Werkzeuge, um Transistoren in winzigen Chips zu positionieren und zu ladern, eine Aufgabe, die ein hohes Maß an Fähigkeiten und komplexe Fertigungstechniken erfordert.

Verschiedene Anwendungen von CMOs

Zusätzlich zu Computern und Speichersystemen wird die CMOS-Technologie in kleinen, energiesparenden Geräten wie digitalen Uhren häufig eingesetzt.Es ist für Geräte geeignet, die kontinuierlich ohne häufiges Laden laufen müssen.Technologische Fortschritte haben den Umfang von CMOS -Anwendungen um komplexe Systeme wie Smartphone -Image -Sensoren und verschiedene Internet of Things (IoT) erweitert.Diese Anwendungen profitieren von der Fähigkeit von CMOS, die Funktionalität durch einen effizienten Stromverbrauch aufrechtzuerhalten, wodurch die Intelligenz von Geräten erhöht und die Betriebsdauer verlängert wird.

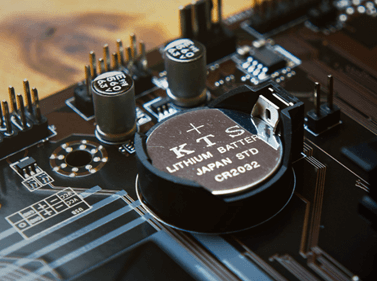

Abbildung 2: Batterie mit CMOS -Technologie hergestellt

CMOS -Spannungstoleranz

Die CMOS -Technologie, die für komplementäre Metalloxid -Halbleiter steht, kann einen weiten Bereich von Spannungsniveaus effizient bewältigen.Im Gegensatz zur älteren TTL-Technologie (Transistor-Transistor-Logik) können CMOS-Geräte zuverlässig mit einer Standardversorgungsspannung von 5 Volt arbeiten.Sie haben eine breitere und definierte Eingangsspannungstoleranz, die die Stabilität und Effizienz der Geräte unter verschiedenen Bedingungen verbessert.

CMOS -Geräte können die Eingangsspannung in einem bestimmten Bereich basierend auf dem Gerätezustand verwalten:

• Logischer niedriger Zustand: Das Gerät kann Eingangsspannungen von 0V bis 1,5 V tolerieren.

• Logischer hoher Zustand: Der akzeptable Eingangsspannungsbereich beträgt 3,5 V bis 5 V.

Abbildung 3: Batterie mit CMOS -Technologie hergestellt

Diese einzigartige Fähigkeit zur Handhabung der Spannung hält eine konsistente Leistung bei und gewährleistet eine betriebliche Zuverlässigkeit.Es ermöglicht die CMOS -Technologie, auch unter sich ändernden elektrischen Bedingungen effizient zu arbeiten, was ein klare Vorteil gegenüber der TTL -Technologie hinsichtlich der Spannungsflexibilität bietet.

Überblick über die TTL -Technologie

TTL, kurz für Transistor-Transistor-Logik, war ein Eckpfeiler der Elektronikindustrie, bevor die CMOS-Technologie populär wurde.Die Technologie verwendet bipolare Transistoren als kleine Schalter, mit denen die Zustände innerhalb einer Schaltung schnell wechseln können, um die Signale effizient zu verarbeiten und zu übertragen.

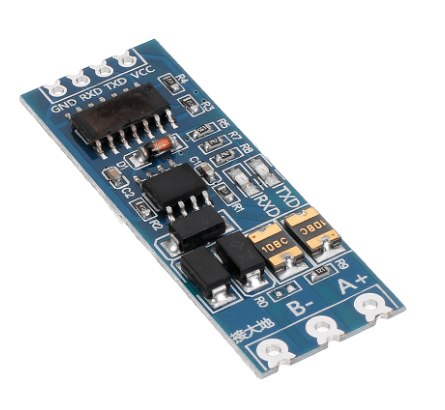

Abbildung 4: TTL -Schnittstellenkonverter

Ttl technische Eigenschaften

Die Hauptmerkmale der TTL -Technologie sind die schnellen Reaktion und die schnellen Umschaltfunktionen.Diese Merkmale erleichterten die Funktionalität früher Computer und digitale Logikschaltungen.Techniker, die mit TTL-basierten Geräten arbeiten, müssen wachsam über den Stromverbrauch ihrer Schaltkreise bleiben.

Während der Montage oder Wartung von TTL -Leiterplatten müssen Techniker sicherstellen, dass alle Verbindungen sicher und korrekt sind, um den unnötigen Stromverbrauch zu minimieren.Das Debuggen von TTL -Schaltkreisen erfordert häufig die Einstellung von Widerstandswerten, um den Stromverbrauch zu verringern.Diese Anpassung hilft dabei, eine optimale Leistung zu erzielen und gleichzeitig die Energieeffizienz aufrechtzuerhalten und die Systemeffizienz aufrechtzuerhalten.

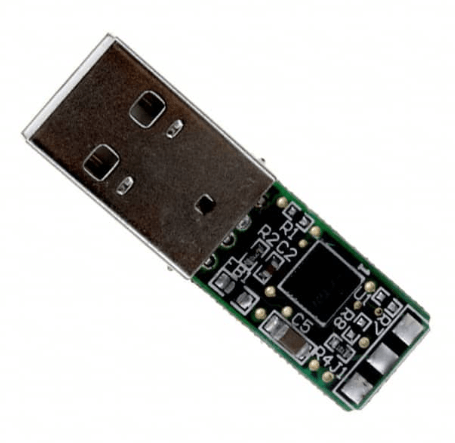

Abbildung 5: TTL -Serienwandler

Anwendung der TTL -Technologie

Die Verwendung der TTL -Technologie erfordert eine sorgfältige Auswahl von Komponenten und Schaltungsdesign basierend auf bestimmten Umgebungs- und Betriebsanforderungen.Zum Beispiel:

Raumfahrzeuge Anwendungen: Ingenieure wählen TTL -Komponenten aus, die harte Raumbedingungen standhalten, die Widerstand gegen extreme Temperaturen und Strahlung erfordern.

Tragbare Geräte: Geräte wie Handheld-Geräte können TTL-Varianten mit geringer Leistung verwenden.Diese Komponenten tragen dazu bei, die Akkulaufzeit zu verlängern und sie ideal für Stromeffizienzanwendungen.

In jedem Fall kann TTL schnell wechseln, ohne zu viel Strom zu verbrauchen, was es für eine Vielzahl von Anwendungen von der Industrie bis zur Unterhaltungselektronik geeignet ist.Der sorgfältige Prozess der Auswahl der korrekten TTL -Komponenten und des Entwerfens von Schaltungen, die den bestimmten Anforderungen erfüllen, sorgt für Zuverlässigkeit und Funktionalität in verschiedenen Umgebungen.

TTL -Spannungswiderstand

TTL (Transistor-Transistor-Logik) Gates sind so ausgelegt, dass bestimmte Spannungstoleranzen effizient verarbeitet werden, sodass sie konsistent arbeiten können.Diese Gates arbeiten typischerweise mit Standard-5-Volt mit präzisen "hohen" und "niedrigen" Signalspannungsbereichen, die zur Aufrechterhaltung der Schaltungsstabilität während der Spannungsschwankungen geeignet sind, die häufig in realen Anwendungen auftreten.

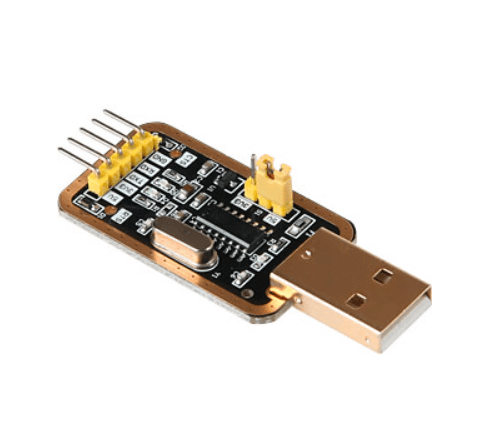

Abbildung 6: TTL -Schnittstellenkonverter

TTL -Tore werden so eingerichtet, dass sie bei bestimmten Spannungsparametern betrieben werden:

• hoher Signalspannungsbereich: definiert mit 2,0 Volt und 5 Volt.

• Niedriger Signalspannungsbereich: Einstellen von 0 V auf 0,8 V.

Sie ermöglichen es TTL -Gates, den logischen Status von Eingabemignalen korrekt zu interpretieren, selbst wenn diese Eingänge innerhalb dieser Schwellenwerte geringfügig variieren.Diese Fähigkeit, Signalspannungen zu erkennen, stellt sicher, dass die Schaltung unabhängig von kleinen Schwankungen der Stromversorgung stabil und zuverlässig bleibt.

Vergleich zwischen CMOs und TTL

CMOs (komplementäres Metalloxid-Semikonduktor) und TTL (Transistor-Transistor-Logik) sind zwei verschiedene Arten von elektronischen Technologien.Jedes hat spezifische Funktionen bezüglich Eingangs- und Ausgangsniveaus, Spannungstoleranz und Laststrom.Das Verständnis ihrer Unterschiede ermöglicht die Auswahl der richtigen Technologie für ein bestimmtes Projekt.

Eingangs- und Ausgangspegel

CMOs sind normalerweise durch hohe Eingangsimpedanz gekennzeichnet.Die Eingangsspannung entspricht normalerweise der Versorgungsspannung von 0V bis VDD.Diese Ausrichtung mit der Versorgungsspannung charakterisiert auch ihren Ausgang, was zu einem verbesserten Rauschmarge und einem saubereren Signal führt.

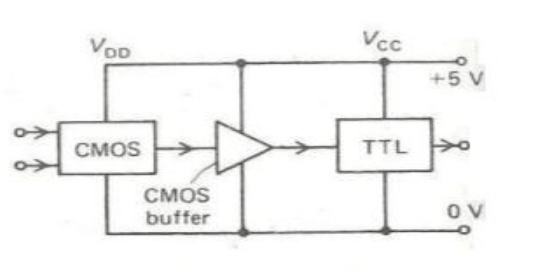

Abbildung 7: CMOs zur TTL -Schnittstelle

Im Gegensatz dazu sind die TTL -Eingangspegel als niedrige Werte unter 0,8 V und hohe Werte über 2 V definiert.Der Ausgang liegt typischerweise unter 0,4 V und über 2,6 V.Diese Eigenschaften führen im Vergleich zu CMOs zu einem engeren Rauschraum.

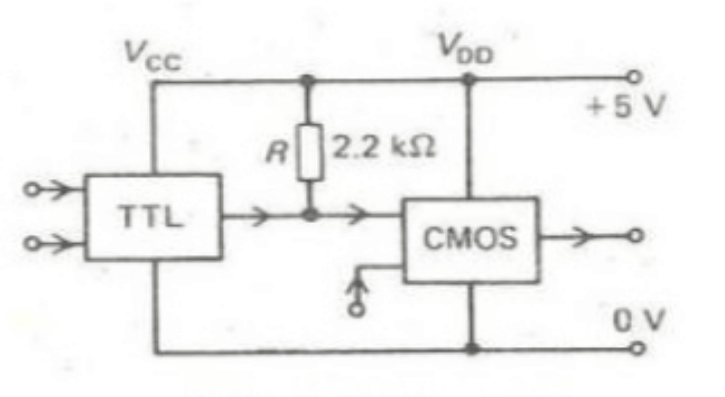

Abbildung 8: TTL zu CMOS -Schnittstellen

Spannungstoleranz

CMOS -Geräte können in Umgebungen mit Spannungsschwankungen aufgrund ihres starken Spannungswiderstandes gut abschneiden.Sie können einen breiten Eingangsspannungsbereich verarbeiten und stabilen Betrieb unter sich ändernden Bedingungen sicherstellen.

Andererseits haben TTL -Geräte strenge Spannungsanforderungen und einen schlechten Spannungswiderstand.Sie eignen sich nicht gut für Situationen, in denen die Spannungsniveaus inkonsistent sind.

Laststrom

Der Laststrom von CMOS -Geräten ist relativ niedrig.Diese Geräte konsumieren hauptsächlich während des Schaltens und fast keine Leistung, während sie sich ruhen.Dies reduziert den Gesamtverbrauch.

TTL -Geräte ziehen auch bei inaktivem Strom mehr Strom, was zu einem höheren Gesamtenergieverbrauch führt.Dies kann ein Nachteil für Anwendungen sein, bei denen die Energieeffizienz Priorität hat.

Vor- und Nachteile der CMOS- und TTL -Technologie

CMOS (Komplementäres Metalloxid-Halbleiter) und TTL (Transistor-Transistor-Logik) -Technologien bringen jeweils spezifische Vor- und Nachteile für elektronische Konstruktionen.Sie unterscheiden sich in Stromverbrauch, Größe, Rauschimmunität und anderen wichtigen Aspekten, die ihre Eignung für verschiedene Anwendungen beeinflussen.

Vor- und Nachteile der CMOS -Technologie

Abbildung 9: CMOS -Technologie

PROS: Niedriger Stromverbrauch: Die CMOS -Technologie ist für ihren minimalen Stromverbrauch während der Inaktivitätszeiten bekannt.Diese Eigenschaft macht CMOs ideal für batteriebetriebene Geräte und Anwendungen, die lange Betriebsperioden ohne häufige Aufladung erfordern.

Hohe Integration: CMOS -Chips können eine größere Anzahl von Logiktoren in einem kompakten Bereich aufnehmen.Diese hohe Integration ermöglicht die Entwicklung kleinerer und leistungsstärkerer elektronischer Geräte.

Anti-Interferenz: CMOS-Schaltkreise sind nicht leicht durch elektrische Rauschen zu beeinflussen, um einen stabilen Betrieb in Umgebungen mit großen elektrischen Interferenzen zu gewährleisten.Diese Funktion ist besonders wertvoll in dicht verpackten elektronischen Baugruppen, bei denen Störungen durch andere Geräte ein potenzielles Problem darstellen.

Nachteile: Schwaches Ausgangsantriebsfähigkeit: Obwohl CMOs in vielen Aspekten eine gute Leistung erbringt, ist es schwierig, einen hohen Ausgangsstrom bereitzustellen.Diese Einschränkung kann Probleme verursachen, wenn Geräte fahren, die große Strommengen erfordern, und die Verwendung in bestimmten Anwendungsarten einschränken.

Vor- und Nachteile der TTL -Technologie

Abbildung 10: TTL -Technologie

Vorteile: hoher Ausgangsstrom: Im Gegensatz zu CMOs kann TTL am Ausgang einen höheren Strom liefern und eignet sich zum Fahren mit hohem Strom.Dies macht TTL für Anwendungen geeignet, die starke Leistungsfunktionen benötigen.

Starke Anti-Interferenz-Fähigkeit: TTL-Komponenten sind so ausgelegt, dass sie signifikanten elektromagnetischen Interferenzen standhalten.Diese Resilienz macht TTL zu einer hervorragenden Wahl für industrielle Umgebungen oder andere harte Umgebungen, in denen elektronische Geräte trotz externer Störungen zuverlässig arbeiten müssen.

Nachteile: hoher Stromverbrauch: TTL -Schaltkreise verbrauchen mehr Leistung als CMOS -Schaltungen, insbesondere in einem Schlafzustand.Dieser höhere Energieverbrauch kann zu erhöhten Betriebskosten und Problemen bei der Wärmeerzeugung in geschlossenen Räumen führen.

Größere Größe: TTL -Chips nehmen aufgrund ihrer geringeren Integrationsniveau in der Regel mehr Platz als CMOS -Chips ein.In Anwendungen, in denen der Platz begrenzt ist, z. B. mobile Geräte oder kompakte elektronische Systeme, kann diese größere Größe ein Nachteil sein.

Wählen Sie CMOS oder TTL

Bei der Auswahl der Elektronik-Technologie für Ihr Projekt hängt die Auswahl zwischen CMOS (Komplementäres Metalloxid-Halbleiter) und TTL (Transistor-Transistor-Logik) von den spezifischen Anforderungen des Geräts ab, einschließlich Stromverbrauch, Raumbeschränkungen, Betriebseinfache und Verfügbarkeit in einemVielfalt der Umgebung.Gleichgewichtszustand.Diese Entscheidung kann die Effizienz und Funktionalität des Projekts erheblich beeinflussen.Hier sind die detaillierten Faktoren, die bei dieser Wahl berücksichtigt werden müssen:

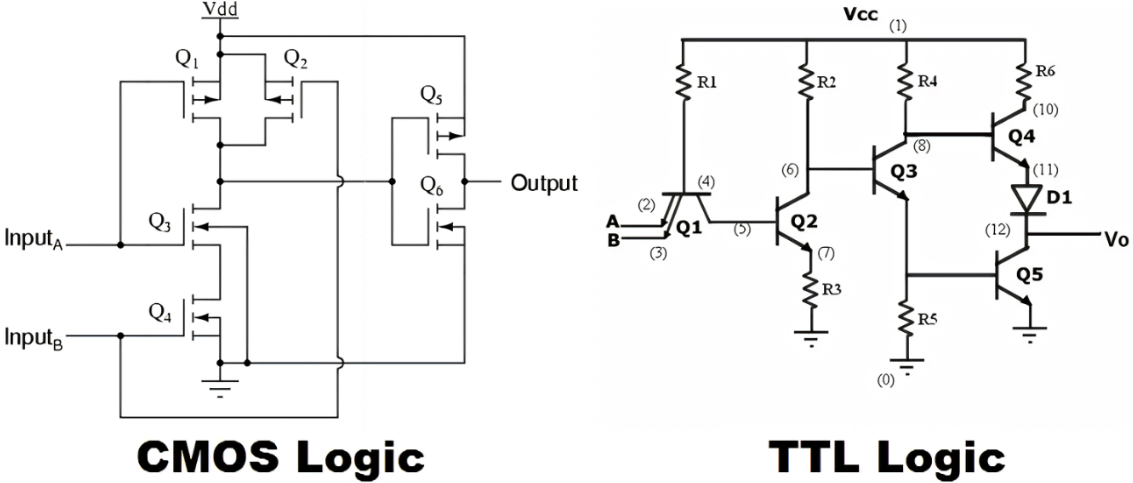

Abbildung 10: Logikdiagramm von CMOS und TTL

Energieverbrauch

CMOs: Ideal für Batterielebensdauer.CMOS -Schaltkreise verbrauchen sehr wenig Leistung, wenn sie nicht aktiv wechseln.Dies macht sie ideal für tragbare Geräte wie Smartphones, Tablets und andere Handheld -Geräte, die auf Batteriestrom angewiesen sind und eine effiziente Energieauslastung erfordern.

TTL: Geeignet besser zum Anschließen von Geräten mit einer stabilen Stromversorgung.TTL -Schaltkreise kontinuierlich verbrauchen Strom, wodurch sie weniger energieeffizient sind, sind jedoch für feste Geräte zuverlässig, bei denen die Energieeinsparung keine Priorität hat, z. B. Desktop -Computer und Serverinfrastruktur.

Raumeffizienz

CMOs: Bekannt für seine Fähigkeit, eine große Anzahl von Funktionen in einen kleinen Chip zu integrieren.Diese Qualität macht CMOs besser für kompakte elektronische Geräte geeignet, die Einfachheit erfordern, ohne die Funktionalität wie moderne Smartphones und fortschrittliche Sensoren zu beeinträchtigen.

TTL: Weniger integriert und benötigt mehr physischen Raum, um die gleiche Funktionalität zu erreichen.Dies macht TTL weniger für kompakte Geräte geeignet, aber für Anwendungen geeignet, bei denen die elektronische Komponentengröße kein begrenzender Faktor ist.

Einfacher Betrieb und stabile Umgebung

TTL: bekannt für sein einfaches Design und seinen robusten Betrieb.Die Einfachheit und Zuverlässigkeit von TTL machen es besonders für industrielle Anwendungen oder diejenigen, die neu in der Elektronik sind.Die stabile Leistung unter verschiedenen Bedingungen gewährleistet die Zuverlässigkeit in harten Umgebungen.

CMOs: Obwohl es eine hohe Leistung bietet, benötigen CMOs möglicherweise zusätzliche Schutzmaßnahmen in extremen Umgebungen.Dies macht die Implementierung in Situationen, in denen Umgebungsbedingungen hart oder sehr unterschiedlich sind, etwas komplexer.

Abschluss

CMOS- und TTL -Technologien haben jeweils ihre Eigenschaften und spielen eine unersetzliche Rolle bei elektronischem Design und Anwendungen.Die CMOS -Technologie dominiert die meisten modernen elektronischen Geräte aufgrund ihrer Vorteile von geringem Stromverbrauch und hoher Logikdichte, während die TTL -Technologie in einigen speziellen Anwendungsszenarien aufgrund ihrer Robustheit und Fähigkeit, sich an bestimmte Umgebungsbedingungen anzupassen, wichtig bleibt.Status.Die Auswahl der richtigen Technologie für ein bestimmtes Projekt erfordert die Berücksichtigung der Leistung, der Leistung, der Kosten und der Umweltfaktoren, um eine optimale Designleistung und Effizienz zu gewährleisten.Die Analyse in diesem Artikel soll elektronische Ingenieure ein klares Gerüst bieten, um sie bei der Entscheidung zwischen CMOS und TTL zu unterstützen und weitere Innovationen und Entwicklung im elektronischen Gerätedesign zu fördern.

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen TTL- und CMOS -Schwellenwerten?

TTL und CMOs sind zwei Arten von Schalter.Aber sie flip aus unterschiedlichen Gründen (Spannungsniveaus).

TTL ist sehr einfach.Wenn die Spannung niedrig ist (unter 0,8 V), bleibt sie aus (0).Wenn es hoch ist (über 2 V), flieht es (1).

CMOs passt basierend auf der Spannung ein.Es schaltet auf der Grundlage eines Bereichs von einem Drittel zu zwei Dritteln einer bestimmten Leistung ein oder aus.

2. Was sind die logischen niedrigen und hohen Niveaus von TTL -ICs und CMOs?

Für TTL ist "Off" wirklich unter 0,8 V."On" bedeutet alles über 2 V, indem Sie die Standardeinstellung verwenden.

CMOs verfügt über einen größeren Anwendungsbereich.Basierend auf einem typischen 5 -V -Setup steigt die Spannung "Aus" auf rund 1,67 V und die Spannung "auf" auf rund 3,33 V.

Diese Regeln tragen dazu bei, alles reibungslos laufen zu lassen und sicherzustellen, dass Signale nicht durcheinander gebracht werden und die Stromverschwendung nicht verschwendet wird.

3. Warum wird die CMOS -Technologie bevorzugt?

CMOs ist äußerst effizient und verwendet nur Strom, wenn Sie Zustände ändern.Es enthält mehr in weniger Platz, beschleunigt sich im Laufe der Zeit, bleibt unter Druck kühl und biegt, um unterschiedliche Stromniveaus aufzunehmen.

Aber es ist empfindlicher gegenüber statischer Elektrizität, was bedeutet, dass Sie ihn sorgfältig damit umgehen müssen, um einen Schock zu vermeiden, der ihn braten könnte.

4. Was ist ein Nachteil von CMOs anstelle von TTL?

TTL und CMOs sind zwei verschiedene Technologien.Sie können sie im selben Gerät zusammenführen lassen, benötigen jedoch spezielle Schaltkreise oder Chips, damit sie miteinander interagieren können.
