Verschiedene Arten von Sicherungen und Anwendungen

2024/04/18
3,164

Sicherungen sind wesentliche Komponenten in modernen elektrischen Systemen und fungieren als entscheidende Beschützer vor Überstrom.Sie arbeiten, indem sie die Schaltung automatisch durchbrechen, wenn der Strom eine festgelegte Sicherheitsgrenze übertrifft.Diese Wirkung verhindert Schäden an elektrischen Geräten und schützt Personen vor potenziellen Schäden.Dieser Blog zielt darauf ab, ein umfassendes Verständnis der Sicherungen zu vermitteln und ihre Rolle bei der Förderung der elektrischen Sicherheit und Zuverlässigkeit in verschiedenen Umgebungen zu betonen.

Katalog

1. Warum Sicherungen wesentlich sind

2. Eine Sicherung verstehen

3. Struktur einer Sicherung

4. Symbol einer Sicherung in Schaltplänen

5. Wie eine Sicherung funktioniert

6. Merkmale einer Sicherung

7. Sicherungstypen und deren Anwendungen

8. Schlussfolgerung

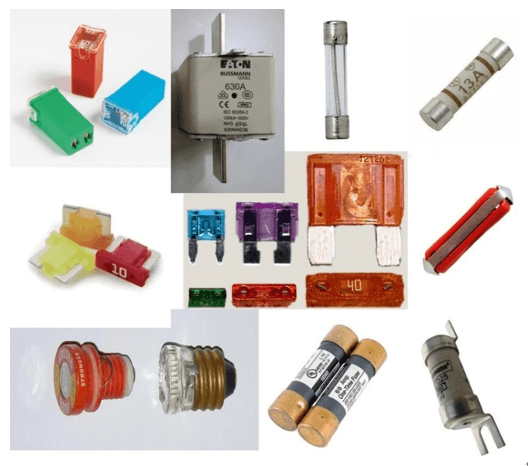

Abbildung 1: Sicherungen

Warum Sicherungen wesentlich sind

Der Hauptzweck von Sicherungen ist die Aufrechterhaltung der elektrischen Sicherheit.Sie schützen Geräte vor den Gefahren des Überstroms und verhindern potenzielle Brände, wodurch sowohl die Sicherheit als auch die Kosteneffizienz verbessert und gleichzeitig die Einhaltung der Vorschriften gewährleistet ist.Um die Bedeutung von Sicherungen zu erfassen, ist es zuerst wichtig zu verstehen, was einen Überstrom ausmacht.

Überstrom tritt in zwei Hauptformen auf: Überlast und Kurzschluss.Eine Überlastung erfolgt, wenn der Strom übertrifft, was die elektrischen Geräte oder Schaltung sicher verarbeiten kann.Ein Kurzschluss tritt auf, wenn der Stromfluss einen verkürzten Pfad findet, was zu einem scharfen und plötzlichen Anstieg des Stromflusses führt.Ohne eine wirksame Kontrolle können diese Bedingungen zu überhitzten Drähten, beschädigten Geräten und in schweren Fällen führen.

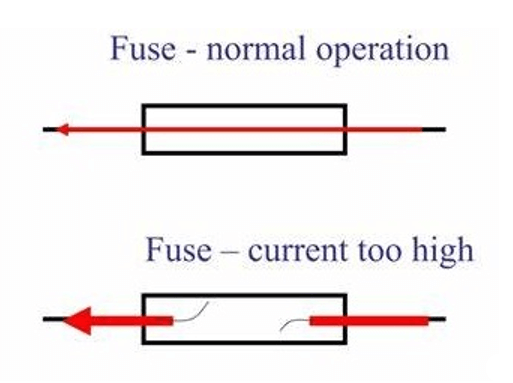

Abbildung 2: Überstrom

Die Sicherungen werden so konstruiert, dass elektronische Geräte und elektrische Komponenten vor Strömen geschützt sind, die ihre Kapazität übersteigen.Wenn der Strom den sicheren Schwellenwert übertrifft, wirken die Sicherungen schnell, indem sie den Stromkreis brechen.Diese sofortige Aktion verhindert Schäden am Gerät, die Aufrechterhaltung seiner Funktionalität und die Verlängerung seiner Lebensdauer.

Überschüssiger Strom birgt ein erhebliches Brandrisiko durch Überhitzung von Drähten und Komponenten.Die Sicherungen beheben dieses Risiko, indem sie den aktuellen Fluss schnell unterbrechen, ein entscheidender Schritt bei der Brandverhütung in den Bereichen Wohn-, Gewerbe- und Industrieumgebungen.Diese sofortige Reaktion verhindert nicht nur Brände, sondern schützt auch die Integrität der Schaltung vor weiteren Schäden durch Kurzschaltungen oder Überlastungen.

Aus wirtschaftlicher Sicht bieten Sicherungen eine effektive und kostengünstige Lösung für die Behandlung von Überstromrisiken.Sie sind günstiger und einfacher als andere Schutzgeräte, die einfach zu installieren und zu ersetzen sind, wodurch das Sicherheitsmanagement des elektrischen Systems unkompliziert und erschwinglich bleibt.Die Verwendung von Fusen, die sich an die Standards und Zertifizierungsanforderungen der Branche halten, wie UL und CE, erfüllt nicht nur die behördlichen Anforderungen, sondern gewährleistet auch einen zuverlässigen Sicherheitsstandard für elektrische Systeme.

Eine Sicherung verstehen

Sicherungen sind kritische Komponenten, die in elektrischen Systemen verwendet werden, um Schäden zu verhindern, indem übermäßiger Strom abgeschnitten wird.Seine Hauptfunktion besteht darin, den aktuellen Fluss schnell zu stoppen, wenn eine Überlastung erkannt wird, wodurch Geräte und Personal geschützt werden.Lassen Sie uns die praktischen Schritte und Feinheiten der Funktionsweise einer Sicherung untersuchen.

Die Sicherungen arbeiten durch einen einfachen, aber präzisen Mechanismus, der eine Schaltung beim Auftreten von Überstrom schnell unterbricht.Diese schnelle Aktion verhindert potenzielle Schäden oder Gefahr.Dieser Vorgang beginnt, wenn der Strom, der durch die Sicherung fließt, den Sicherheitsschwellenwert überschreitet.Das Material im Inneren der Sicherung erwärmt sich dann und schmilzt, wodurch die Schaltung effektiv gebrochen wird und den Stromfluss stoppt.

Wenn eine Sicherung bläst, hört sie auf, Elektrizität zu leiten, was dazu führt, dass die Schaltung nicht funktioniert.Diese Unterbrechung sorgt für einen sofortigen Schutz, erfordert jedoch menschliche Eingriffe, um die Funktionalität wiederherzustellen.Um das System in den normalen Zustand wiederherzustellen, muss eine geblasene Sicherung manuell ersetzt werden.Obwohl dies unpraktisch erscheint, macht die Notwendigkeit des Ersatzes Sicherungen zu einer einfachen und zuverlässigen Möglichkeit, die Sicherheit der Schaltung zu verwalten.

Obwohl die Sicherung möglicherweise nicht kompliziert aussieht, enthält sie komplexe physikalische Prinzipien und sorgfältiges technisches Design.Diese Komponenten gewährleisten die Wirksamkeit ihres Überstromschutzes und veranschaulichen die Rolle der Sicherung als grundlegendes Sicherheitsgerät in elektrischen Systemen.

Struktur einer Sicherung

Sicherungen sind kritische Sicherheitskomponenten in jedem elektrischen System, um Schäden zu verhindern, indem übermäßige Stromfluss unterbrochen werden.Die physische und operative Struktur einer Sicherung wird nachstehend ausführlicher beschrieben.Eine Sicherung besteht aus drei Hauptteilen: dem Sicherungselement, dem Gehäuse und der Endkappe.

Im Herzen einer Sicherung steht das Sicherungselement, das aus einem hochleitenden Metall wie Silber, Kupfer oder Zinn besteht.Diese Metalle sind nicht nur ausgezeichnete Leiter, sondern haben auch spezifische Schmelzpunkte, mit denen die Sicherungselemente schnell und zuverlässig schmelzen können, wenn der Strom die sicheren Werte überschreitet.Die Abmessungen eines Sicherungselements wie Durchmesser und Länge werden durch genaue Berechnungen bestimmt, um mit seinem Nennstrom übereinzustimmen.Die korrekten Sicherungselemente sind sehr wichtig;Wenn sie zu klein sind, können unnötige Explosionen auftreten, während sie, wenn sie zu groß sind, nicht den erforderlichen Schutz bieten.

Das Einkapseln des Sicherungselements ist ein Gehäuse aus einem nicht leitenden Material wie Keramik, Glas oder Kunststoff.Dieses Gehäuse dient mehreren Funktionen: Es sichert das Sicherungselement, enthält alle Trümmer oder Funken während des Blasens und verhindert die Beschädigung angrenzender Gebiete.Um die Sicherheit zu erhöhen, können Sicherungen in Keramik- oder Glasrohre Füllstoffe wie Quarzsand enthalten, was hilft, bei Aktivierung der Sicherung die Wirksamkeit der Fuse zu erhöhen und überschüssige Wärme zu absorbieren.

Metallendkappen an beiden Enden der Sicherung sorgen für eine stabile und starke elektrische Verbindung zwischen der Sicherung und der Schaltung.Endkappen sind für die einfache Installation und den Austausch ausgelegt, wodurch die Kontinuität der Schaltung aufrechterhalten wird.Ihre Form und ihre Materialien sind so konzipiert, dass sie den Kontakt mit der Halterung optimieren, um sicherzustellen, dass der Strom durch die Sicherung ohne Obstruktion effizient fließt.

Jede Sicherung verfügt über ein Etikett oder einen Stempel in seinem Wohnraum, der grundlegende Informationen wie aktuelle Bewertung, Spannungsbewertung, Unterbrechungsfähigkeit und Herstellerdetails enthält.Dieses Etikett stellt sicher, dass die Sicherung den spezifischen Anforderungen ihrer Anwendung erfüllt und das Risiko einer unsachgemäßen Verwendung minimiert, die zu einem Sicherheitsrisiko oder einem Schaden für die Ausrüstung führen kann.Es hilft auch den Technikern, Probleme schnell zu identifizieren und zu diagnostizieren, Reparaturen und Wartung zu vereinfachen.

Abbildung 3: Struktur einer Sicherung

Symbol einer Sicherung in Schaltplänen

In der Elektrotechnik beschreibt das Symbol für eine Sicherung seine Funktion und Position in einem Stromkreis.Nachfolgend finden Sie eine detaillierte Erklärung dieses Symbols und seiner Bedeutung in der Gestaltung und Wartung von elektrischen Systemen.

Das Standardsymbol für eine Sicherung in elektrischen Schaltplänen wird als längliches Rechteck mit einem herausragenden Merkmal in der Mitte dargestellt - entweder eine gestrichelte oder diagonale Linie.Dieses Designelement repräsentiert die Kernfunktion einer Sicherung: Unterbrechung des Flusses einer Schaltung, wenn die Stromniveaus gefährlich hoch werden, und so potenzielle Schäden verhindert.

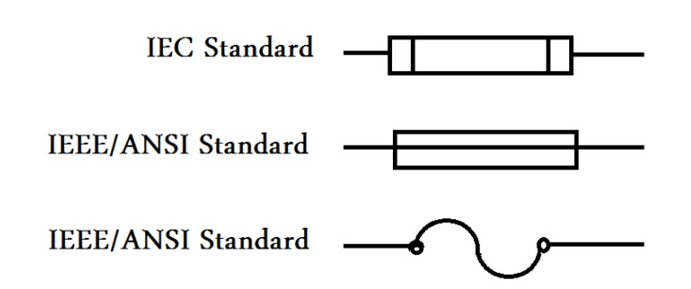

Abbildung 4: Symbol einer Sicherung

Während die grundlegende Form konsistent bleibt, können Details je nach den spezifischen Standards unterschiedlicher Länder oder Organisationen variieren.Zum Beispiel wird in IEEE -Standards in den Vereinigten Staaten das Sicherungssymbol normalerweise als einfaches Rechteck mit einer diagonalen Linie in der Mitte gezeigt, um seine Rolle bei der Öffnung eines elektrischen Schaltkreises anzuzeigen.Im Gegensatz dazu kann die internationale elektrotechnische Kommission (IEC) eine Sicherung als Rechteck mit offensichtlicheren Unterbrechungen in der Linie darstellen und die Aktivierung der Sicherung hervorheben, wenn abnormaler Stromfluss auftritt.

Diese Symbole sind mehr als nur Darstellungen;Sie sind wichtige Instrumente für internationale technische Kommunikation und Verständnis.Sie ermöglichen es Elektroingenieuren, während der Konstruktionsphase den Schutz der Schaltkreise schnell zu identifizieren und zu adressieren, wodurch die Klimaanlage und Genauigkeit sichergestellt wird.Darüber hinaus sind diese standardisierten Symbole bei Fehlerbehebung und Wartungsverfahren nützlich.Sie helfen den Technikern, die Sicherungen in einem System schnell zu lokalisieren und effiziente und effektive Reparaturen oder Ersetzungen zu erleichtern, um einen sicheren elektrischen Betrieb aufrechtzuerhalten.

Die konsistente Verwendung von Sicherungssymbolen in Diagrammen weltweit unterstützt die Harmonisierung elektrischer Sicherheitsstandards und -praktiken.Das Erkennen und Verständnis dieser Symbole ist für Ingenieure und Techniker wichtig, da die Entwürfe die Sicherheitsvorschriften entsprechen und die nahtlose Kommunikation zwischen Fachleuten vor Ort erleichtern.

Wie eine Sicherung funktioniert

Eine Sicherung ist ein unkompliziertes, aber hochwirksames Sicherheitsgerät, das zum Schutz elektrischer Schaltkreise vor Überstrombedingungen wie Überladungen oder Kurzschaltungen geschützt ist.Das Verständnis, wie eine Sicherung funktioniert, hilft bei der Auswahl der richtigen Sicherung und der Aufrechterhaltung der elektrischen Sicherheit.Hier finden Sie eine Schritt-für-Schritt-Aufschlüsselung seiner Funktion:

Der Grundbetrieb einer Sicherung beruht auf den thermischen Auswirkungen des elektrischen Stroms.Insbesondere verwendet es ein Metall, das als Sicherungselement bezeichnet wird - gewohnt aus Silber, Kupfer oder Zinn -, das nicht nur eine hohe elektrische Leitfähigkeit, sondern auch einen relativ niedrigen Schmelzpunkt besitzt.Diese Kombination ermöglicht es dem Metall, unter übermäßigen Strombedingungen schnell zu erwärmen und zu schmelzen.

Die Abmessungen des Sicherungselements, einschließlich des Durchmessers und seiner Länge, sind genau konstruiert, um einen maximalen sicheren Strom zu verarbeiten.Unter normalen Umständen reicht die Wärme, die durch den durch die Sicherung fließenden Strom erzeugt wird, nicht aus, um sie zu schmelzen.Die Sicherung wird basierend auf den spezifischen Bedürfnissen der Schaltung kalibriert, um sicherzustellen, dass sie nur dann aktiviert, wenn der Strom die sicheren Werte überschreitet.

Wenn der Strom diesen vorgegebenen sicheren Schwellenwert übertrifft, erwärmt sich das Metallelement erheblich.Nach Jouleschen Gesetz (p = i²r), wobei p Strom (oder Wärme) ist, ist ich Strom und R ist Widerstand, diese überschüssige Wärme übertrifft den Schmelzpunkt des Metalls des Sicherungselements.Dies führt zum Schmelzen des Metalls und zum physikalischen Aufbruch der elektrischen Verbindung innerhalb der Schaltung.

Nach dem Schmelzen schafft das Sicherungselement einen offenen Stromkreis, der den Stromfluss stoppt und potenzielle Schäden oder Feuer durch den Überstrom verhindert.Diese Unterbrechung ist eine dauerhafte physische Veränderung.Die Sicherung kann nicht zurückgesetzt werden und muss ersetzt werden, um die Funktionalität in die Schaltung wiederherzustellen.

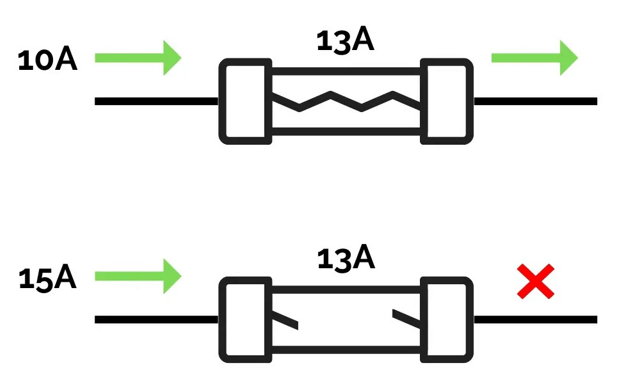

Abbildung 5: Wie funktioniert eine Sicherungssicherung?

Durch die Auswahl der entsprechenden Sicherung muss der normale Betriebsstrom der Schaltung, die maximale Spannung und die Eigenschaften der angeschlossenen Geräte verstanden werden.Dies stellt sicher, dass die Sicherung unter Fehlerbedingungen schnell wirkt und gleichzeitig normale Schaltungsvorgänge unter den üblichen Bedingungen beibehalten wird.

Eigenschaften einer Sicherung

Eigenschaften von Sicherungen wählen die geeignete Sicherung für einen bestimmten Schaltkreis aus und gewährleisten den sicheren und effizienten Betrieb.Die folgenden Einzelheiten beschreiben die wichtigsten Eigenschaften von Sicherungen und wie sie ihre Funktionalität beeinflussen.

Die aktuelle Bewertung einer Sicherung ist ein primärer Parameter, der den maximalen Strom angibt, den die Sicherung sicher standhalten kann, ohne zu stolpern.Bei der Auswahl einer Sicherung müssen Sie eine Sicherung mit einem Nennstrom auswählen, der etwas höher ist als der normale Betriebsstrom der Schaltung.Dies verhindert, dass die Sicherung unter normalen Umständen blasen, stellt jedoch sicher, dass sie in einer echten Überstromsituation stolpern wird.

Die Spannung einer Sicherung definiert die höchste Spannung, die sie sicher verarbeiten kann.Es stellt sicher, dass die Sicherung den Stromkreis effektiv durchbricht und potenzielle Schäden verhindert, die durch Lichtbogenbogen verursacht werden, wenn sie bläst.Die Spannung der ausgewählten Sicherung sollte die maximale Betriebsspannung der Schaltung für optimale Sicherheit übereinstimmen oder überschreiten.

Dieses Merkmal ist auch als Unterbrechungsbewertung bekannt und legt den maximalen Kurzschlussstrom fest, den eine Sicherung ohne Fehler unterbrechen kann.Sicherungen mit hoher Bruchkapazität sind von Vorteil, um die strukturelle Integrität aufrechtzuerhalten und Bruch oder Explosion bei schweren Überstromvorfällen zu verhindern.

Die Antwortzeit oder die Blaszeit sind die Dauer, die die Sicherung erfordert, nachdem der Strom den Nennschwellenwert überschreitet.Diese Zeit nimmt mit zunehmendem Strom ab.Das Erkennen dieser Funktion ist wichtig für Schaltkreise, bei denen kurze Überladungen auftreten können, da sie unnötige Unterbrechungen vermeiden können.

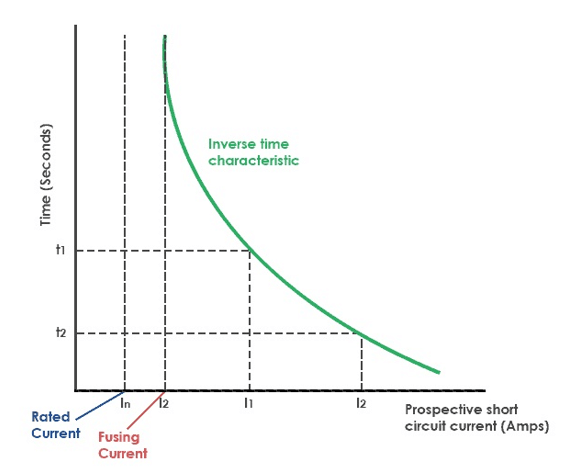

Abbildung 6: Zeitstrom-charakteristisches Diagramm

Diese Grafik zeigt, wie sich die Reaktionszeit einer Sicherung auf die Änderung der aktuellen Ebenen bezieht.Es hilft, eine Sicherung auszuwählen, die bei geringfügigen temporären Überladungen nicht stolpert, sondern schnell auf große, gefährliche Überströme reagiert.

Die Leistung der Sicherung wird durch die Umgebungstemperatur beeinflusst.Höhere Temperaturen können die Auslösertemperatur der Sicherung verringern, während die kühleren Bedingungen die Fähigkeit, den Strom zu unterbrechen, verringern können.Wenn Sicherungen in extremen Temperaturumgebungen verwendet werden, sind spezielle Überlegungen erforderlich, um eine zuverlässige Leistung zu gewährleisten.

Während die Größe und Form einer Sicherung die elektrischen Eigenschaften nicht direkt beeinflusst, wirkt sich die Fähigkeit zur Ablassung von Wärme und einfache Installation aus.Die Kühlungseffizienz kann mit unterschiedlichen Größen und Formen variieren und wie sie in das Schaltungsdesign eingebaut werden.

Sicherungsarten und ihre Anwendungen

Sicherungen sind für den Schaltungsschutz wichtig und werden hauptsächlich gemäß der Art des Stroms klassifiziert, für den sie behandelt werden: Wechselstrom (AC) und Gleichstrom (DC).Aufgrund der inhärenten Unterschiede zwischen AC- und DC -Strom hat jeder Typ spezifische Funktionen.

AC -Sicherungen sind für abwechselnde aktuelle Anwendungen optimiert, die in Wohn-, Büro- und Industriestromsystemen üblich sind.Wechselstrom ändert die Richtung und Intensität regelmäßig - je nach regionalen Leistungsstandards typisch 50- oder 60 -mal pro Sekunde.Diese häufige Nullung des Stromflusses hilft natürlich bei der Löschung von Bögen, die beim Öffnen der Schaltung auftreten können.AC-Sicherungen nutzen dieses Merkmal, um den Schaltkreis an jedem Null-Crossing-Punkt effektiv zu brechen, und verbessert ihre Fähigkeit, den ARC bei Fehlern zu verwirklichen, erheblich.Diese Fähigkeit macht AC -Sicherungen ideal, um Geräte wie Motoren, Transformatoren und Beleuchtungssysteme vor den Risiken von Überhitzung und Bränden aufgrund von Überstrom zu schützen.

DC -Sicherungen, die für Gleichstromkreise entwickelt wurden, sind für Systeme wie Sonnenkollektoren, Batteriespeicher, DC -Netzteile und Elektrofahrzeuge ein wesentlicher Bestandteil.Gleichstrom behält eine konstante Richtung und Intensität bei, ohne den natürlichen Null-Crossing-Punkt von AC, der den Bogenlöschprozess bei der Unterbrechung der Schaltung kompliziert.Um diese Herausforderung zu befriedigen, werden DC-Sicherungen mit robusten Merkmalen von Bogenextinguishing gebaut und können den Strom schneller und standardmäßig längerer energiereicher Bögen unterbrechen.Ihr Design umfasst häufig höhere Fundgeschwindigkeiten und überlegene Unterbrechungsfähigkeiten, die auf die anspruchsvollen Umgebungen von DC -Anwendungen zugeschnitten sind.

Die Auswahl des richtigen Sicherungstyps beinhaltet mehr als nur die Unterscheidung zwischen Wechselstrom- und DC -Schaltungen.Es ist wichtig, verschiedene Faktoren wie den normalen Betriebsstrom der Schaltung, die maximale Spannung, den erwarteten maximalen Kurzschlussstrom und die Umgebungsbedingungen zu berücksichtigen, die die Leistung beeinflussen könnten.Die richtige Sicherung sollte den spezifischen elektrischen Anforderungen und Bedingungen entsprechen, um einen effektiven Schutz zu gewährleisten.Die ordnungsgemäße Auswahl an diesen Kriterien trägt sicher, dass die Sicherung die Schaltung unter Fehlerbedingungen sicher und zuverlässig trennen kann, die auf die spezifischen Bedürfnisse und Eigenschaften von AC- oder DC -Systemen zugeschnitten sind.

AC -Sicherungen

Wechselstromsicherungen sind wichtige Komponenten in elektrischen Schaltungen, die den Stromfluss unterbrechen sollen, um Schäden und Feuer zu vermeiden.Jede Art von Wechselstromsicherung hat je nach Spannungsniveau, Stromkapazität und Schutzanforderungen der Schaltung, für die sie ausgelegt ist, einen bestimmten Zweck.Unten finden Sie eine detaillierte Aufschlüsselung der verschiedenen AC -Sicherungen und ihrer Anwendungen:

Diese Sicherungen verwalten hohe Spannungsniveaus und sind häufig in Unterstationen und Verteilungssystemen zu finden.Sie sind wichtig, um Transformatoren, Kondensatorbanken und andere kritische Komponenten vor Überströmen in Zehn -Kilovolt -Linien zu schützen.Hochspannungs -Sicherungen sind so konzipiert, dass sie elektrische Ströme von bis zu Hunderttausenden von Verstärkern fast augenblicklich unterbrechen, wodurch schwerwiegende Folgen wie Systemversagen oder Feuer verhindern.

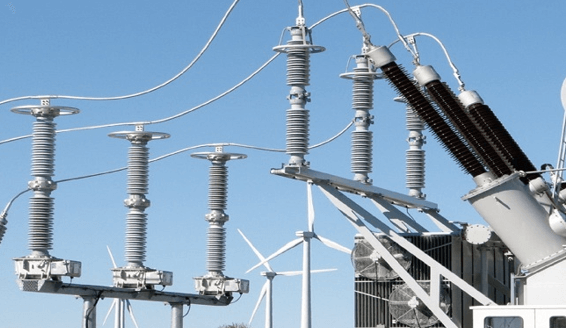

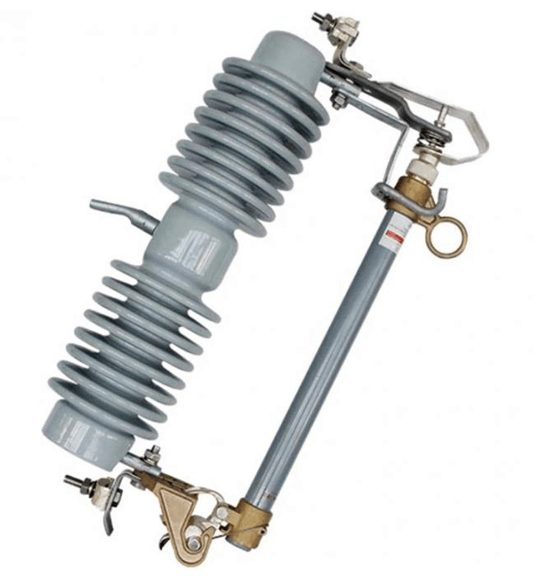

Abbildung 7: Hochspannungssicherung

Diese Sicherungen werden hauptsächlich in industriellen Umgebungen eingesetzt und sollen große Maschinen schützen, die auf Änderungen des elektrischen Stroms wie motorische Steuerzentren und umfangreiche HLK -Systeme empfindlich sind.Sie können große Ströme bewältigen und schnell aktivieren, um thermische und mechanische Schäden bei elektrischen Fehlern zu minimieren.

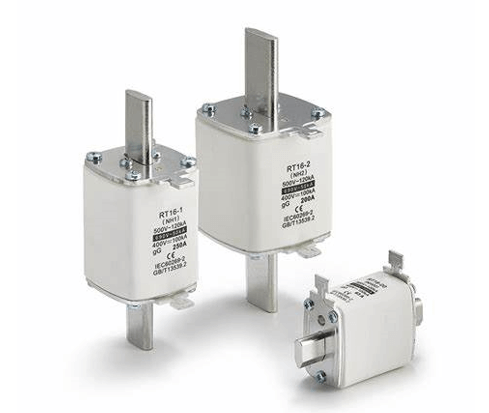

Abbildung 8: Hochunterbrechungskapazitätssicherungen

Injection -Sicherungen bestehen aus einer Kombination aus Sicherungsmaterial und Ejektionsmaterial, die den ARC während der Aktivierung durch Luftdruck zerstreuen.Sie werden häufig in Außenumgebungen wie Umspannwerken und Verteilungsleitungen verwendet, um die Sicherheit und die Geschwindigkeit von Stromausfällen zu verbessern und zuverlässige Überlastung und Kurzschlussschutz zu bieten.

Ideal für Wohn- und leichte gewerbliche oder industrielle Anwendungen (bis zu 1000 V) sind niedrige Spannungssicherungen mit einer schnellen oder verzögerten Reaktion auf unterschiedliche Überstrombedingungen erhältlich.Sie schützen Geräte wie elektrische Paneele und Motoren vor Schäden, die durch übermäßige Strom verursacht werden.

Abbildung 9: Vertreibung Sicherung

Diese zylindrischen Sicherungen sind sowohl in nationalen als auch in industriellen Umgebungen häufig und bieten einfachen Überlastungs- und Kurzschlussschutz.Kartuschensicherungen werden für ihre einfache Installation und Kosteneffizienz bevorzugt, was sie zur ersten Wahl für allgemeine Sicherheitsmaßnahmen macht.

Diese Geräte kombinieren die Funktionen einer Sicherung und eines Leistungsschalters und bieten Überstromschutz- und Schaltfunktionen.Sie sind besonders nützlich in Umgebungen, die häufige Schalt- oder schnelle Stromausfälle erfordern, z. B. Schalter und große kommerzielle Räume.

Abbildung 10: Schaltkreislauf-Sicherungen

Thermische Sicherungen sind so konzipiert, dass sie die Schaltung öffnen, wenn sie überhitzt und sich nach dem Abkühlen zurücksetzen.Diese Funktion macht es für den kontinuierlichen Überstromschutz von Geräten wie Haushaltsgeräten und Büroausrüstung geeignet, ohne die Sicherung zu ersetzen.

Abbildung 11: Vormontierte Sicherung

Diese Sicherungen fügen eine zusätzliche Schutzschicht hinzu und wirken vor der Hauptsicherung, um weitere Systemschäden zu verhindern.Sie werden in Anwendungen verwendet, bei denen das Haupt -Elektrosystem einem abgestuften Schutz oder Schutz unterliegt.

Switch Fuses integrieren Schalt- und Schutzfunktionen und können die Schaltung manuell steuern und bei Überstrom automatisch trennen.Sie sind ideal für kommerzielle und industrielle Umgebungen, die einen häufigen oder schnellen Betrieb erfordern.

Keramik- und Glastrohrblöcke werden in Häusern und kommerziellen Installationen mit ihren klassischen Designs häufig eingesetzt.Diese Sicherungen sind in Wohn- und Gewerbeanlagen üblich und bieten eine traditionelle Methode zum Schutz vor Überlastungen und Kurzstrecken.Ihr Design ermöglicht die visuelle Überprüfung des Sicherungsstatus, der insbesondere für die Verwaltung von Beleuchtungssystemen, elektrischen Filialen und verschiedenen Geräten nützlich ist.

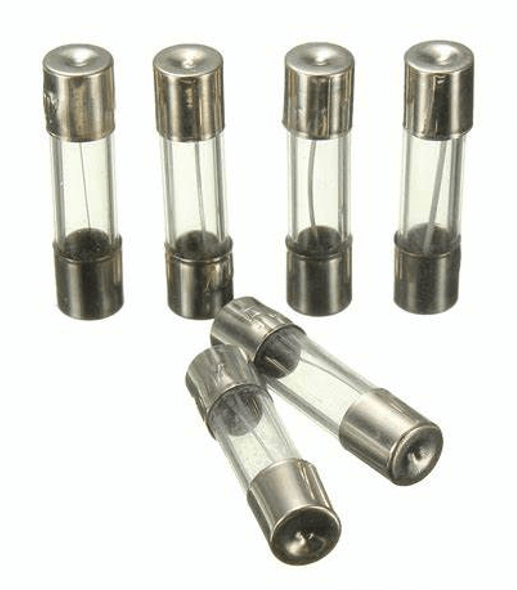

Abbildung 12: Keramik- und Glastrohr -Sicherungen

DC -Sicherungen

DC -Sicherungen sind wichtig, um DC in elektrischen Systemen sicher zu verwalten, wobei das Fehlen eines natürlichen Nullpunkts das Löschen von Bogen besonders schwierig macht.Durch das Verständnis der verschiedenen Arten von DC -Sicherungen und deren spezifischen Verwendungen können Sie die korrekte Auswahl sicherstellen und den Systemschutz verbessern.

Schnell wirkende Sicherungen reagieren sofort auf plötzliche Erhöhungen des Stroms und bieten einen kritischen Schutz für empfindliche elektronische Geräte wie Leiterplatten, Kommunikationsgeräte und Präzisionsinstrumente.Diese Sicherungen sind mit einer geringen Überstromtoleranz ausgelegt, um die Geräte vor sofortigen Schäden zu schützen, die durch plötzliche Stromstrecken verursacht werden.

Slow-Blow-Sicherungen, auch als Zeitverzögerungssicherungen bekannt, ermöglichen überdurchschnittliche Ströme kurz und sind für Anwendungen wie DC-Motoren, Batteriesysteme und LED-Beleuchtung nützlich, bei denen möglicherweise ein anfänglicher Anstieg während des Starts auftritt.Dieses Design vermeidet die unnötige Sicherungsaktivierung bei transienten Stromspitzen und sorgt für den kontinuierlichen Betrieb ohne Unterbrechung.

Diese Sicherungen sollen Hochgeschwindigkeits-Halbleitergeräte, einschließlich Dioden, Transistoren und Gleichrichter, schützen.Halbleiter -Sicherungen reagieren schnell auf Überstrombedingungen und verhindern potenzielle Überhitzung und anschließende Schäden.Sie werden üblicherweise in solaren Wechselrichtern, DC -Netzteilen und ununterbrochenen Netzteilen (UPS) verwendet, um schnelle Aktionen zu erzielen.

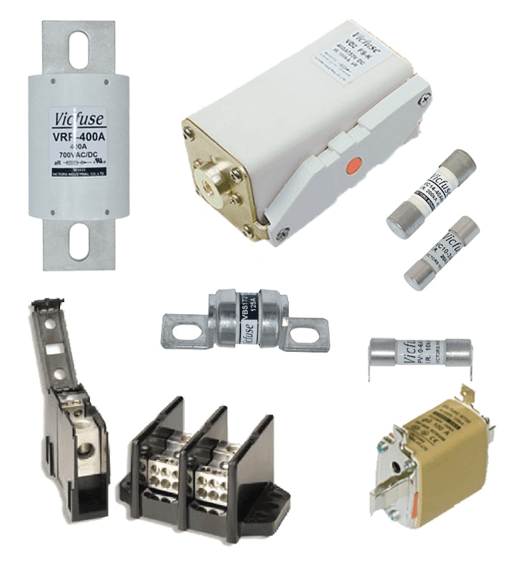

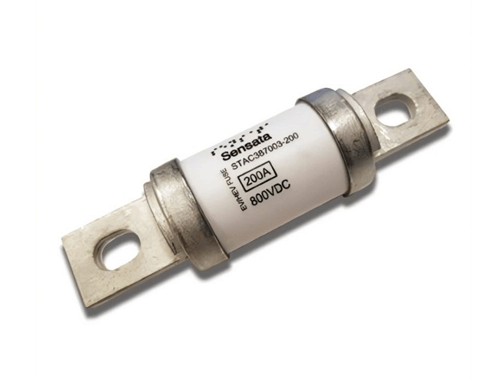

Abbildung 13: Halbleiter -Sicherungen

Solarsicherungen sind speziell für Sonnensysteme entwickelt und verfügen über Spannungs- und Strombewertungen, um den Anforderungen von Solaranwendungen zu erfüllen.Sie funktionieren in verschiedenen Teilen des Sonnensystems, einschließlich Sonnenkollektoren, Stringboxen und Wechselrichter, um eine Überstrom zu verhindern, die die Effizienz und Sicherheit des Systems beeinträchtigen kann.

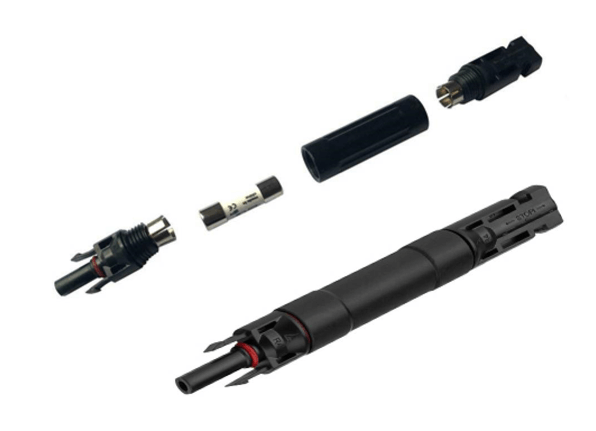

Abbildung 14: Solarsicherung

Automobilsicherungen sind für die typischen DC -Strom- und Umgebungsbedingungen in den elektrischen Automobilsystemen ausgelegt.Typen wie Chip -Sicherungen und Mini -Chip -Sicherungen werden verwendet, um Komponenten wie Scheinwerfer und Audiosysteme vor Überstrom zu schützen, um die Zuverlässigkeit und Sicherheit der Automobilelektronik sicherzustellen.

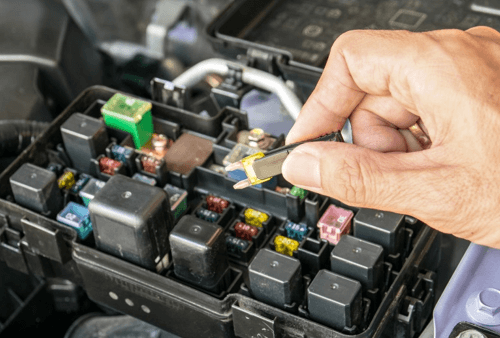

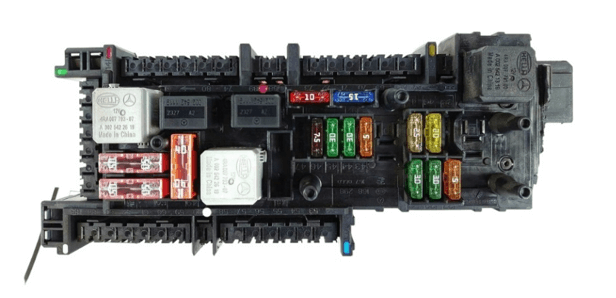

Abbildung 15: Automobilsicherungen

Patronensicherungen werden typischerweise in einem Glas oder einem Keramikgehäuse untergebracht und bieten einen starken physischen und Umweltschutz.Diese Sicherungen sind sowohl in Wohngebieten als auch in industriellen Anwendungen, einschließlich Solarsysteme und DC -Verteilungsgremien, vorhanden, um sich vor Überstrom zu schützen, die Geräteschäden verursachen können.

Abbildung 16: Rohrschütze

Diese Geräte werden auch als Polymerverzgleicht oder Polyfusen bezeichnet und bieten Schutz durch Hinzufügen von Widerstand bei Überlastbedingungen und "öffnen" die Schaltung effektiv vorübergehend.Sobald die normalen Bedingungen wiederhergestellt sind, werden sie automatisch auf einen Zustand mit niedrigem Widerstand zurückgesetzt, sodass der Strom erneut fließen kann.Neuanbietbare Sicherungen sind ideal für den kontinuierlichen Überstromschutz in Geräten wie Computern und Mobiltelefonen, wodurch die Notwendigkeit eines regelmäßigen Austauschs beseitigt und damit die Ausfallzeiten für die Wartung und Ausrüstung gesenkt werden.

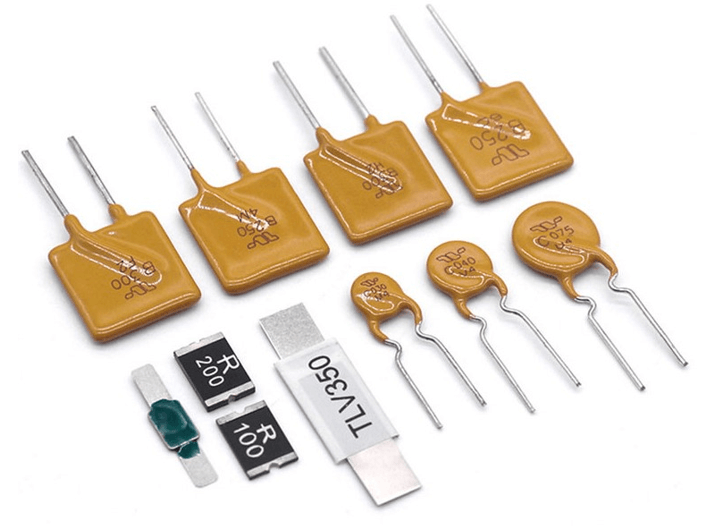

Abbildung 17: Polymersicherung

Obwohl Geräte wie Blitzverstärker und Varistoren keine herkömmlichen Sicherungen sind, bieten sie einen ähnlichen Schutz, indem sie unerwartete Spannungsfluten in DC -Systemen absorbieren und begrenzen.Diese tragen dazu bei, empfindliche elektronische Geräte in Umgebungen zu schützen, die aufgrund von Ereignissen wie Blitzschlägen oder Leistungsschwankungen zu Spannungsspitzen neigen.

Abbildung 18: Blitzhaftung

Abschluss

Die Sicherungen spielen eine wichtige Rolle in der elektrischen Sicherheit, indem sie kosteneffiziente Lösungen bereitstellen, um überstrombezogene Fehler und Brandgefahren zu verhindern.Sein einzigartiges Design- und Arbeitsprinzip gewährleisten den stabilen Betrieb des elektrischen Systems.Mit der Weiterentwicklung der Technologie expandiert der Anwendungsumfang der Sicherungen weiterhin, von Haushaltsgeräten bis hin zu Industriemaschinen und fortschrittlichen Stromversorgungssystemen.Die ordnungsgemäße Auswahl und Verwendung von Sicherungen sind entscheidend für das Design und die Wartung eines elektrischen Systems.Es ist wichtig, die spezifischen Merkmale verschiedener Sicherungstypen und ihre geeigneten Anwendungen zu verstehen, um sicherzustellen, dass sie die elektrische Sicherheit effektiv fördern.Dieses Wissen verhindern potenzielle Schäden an Geräten und die Aufrechterhaltung der Integrität der Schaltung.

Darüber hinaus kann die Verwendung von Sicherungen, die den internationalen Standards und Zertifizierungsanforderungen entsprechen, die Sicherheit und Zuverlässigkeit elektrischer Systeme verbessern und damit die Ausrüstung und das Personal schützen.Durch die Integration dieser Praktiken können Unternehmen und Einzelpersonen hohe Sicherheitsstandards aufrechterhalten und Risiken reduzieren, die mit elektrischen Systemen verbunden sind.

Häufig gestellte Fragen [FAQ]

1. Was ist die Anwendung der HV -Sicherung?

Hochspannung (HV) -Fusen, auch als HH -Sicherungen bezeichnete, sind für eine hohe Bruchkapazität in Hochspannungsanwendungen ausgelegt, typischerweise für Wechselspannungen von mehr als 1 kV.Der Hauptzweck von Hochspannungssicherungen besteht darin, Transformatoren in Verteilungsnetzwerken zu schützen.Diese Sicherungen sind wichtig für die Behandlung von Hochspannungsschwankungen und die Verhinderung einer potenziellen Schädigung des Netzes, indem übermäßige Stromfluss schnell unterbrochen wird.

2. Wofür wird eine 3 -Sicherung verwendet?

Es schützt zwei verschiedene Ausgangsschaltungen, die von einer einzelnen Stromversorgung angetrieben werden.Der Strom tritt durch den mittleren Stift in die Sicherung und wird durch die beiden äußeren Stifte verteilt.Die Verstärkungsbewertung der Micro 3 -Sicherung gilt gleichermaßen für beide Schaltungen, um sicherzustellen, dass jeder Schaltkreis vor Überstrom geschützt ist und mögliche Schäden oder Brandgefahren verhindert.

3. Warum wird Wolfram in Sicherung verwendet?

Wolfram wird aufgrund seines hohen Schmelzpunkts üblicherweise in Glühbirnen mit Glühbirnen verwendet, wodurch die Lebensdauer der Glühbirne verlängert wird.Der hohe Schmelzpunkt von Tungsten ist jedoch nicht ideal für Sicherungen.Die Sicherungen funktionieren effektiv, wenn sie schnell unter übermäßigem Strom blasen und die Schaltung unterbrechen.Daher werden Materialien mit niedrigeren Schmelzpunkten bevorzugt, um eine schnelle Reaktion und Schutz sicherzustellen.

4. Was ist eine Fuse vom Typ P?

In einem elektrischen Aufbau werden je nach Lasteigenschaften verschiedene Sicherungsarten verwendet.Standardzeitverzögerungssicherungen werden normalerweise für Motorlasten verwendet.In Kanada werden Typ-P-Sicherungen für nichtmotorische Lasten angegeben, während die Sicherungen vom Typ D für elektrische Erwärmung und Schaltkreise mit häufigen Schaltzyklen empfohlen werden.Beide Typen sind mit niedrigen Temperaturelementen ausgelegt, die schnell aktivieren, um Überstromschäden zu verhindern.

5. Kann ich eine 5A -Sicherung durch eine 3A ersetzen?

Obwohl Sie technisch gesehen eine 5A -Sicherung durch eine 3A -Sicherung ohne unmittelbare Probleme ersetzen können, müssen Sie sicherstellen, dass die Schaltung nicht mehr als 3 Ampere zeichnet.Durch die Verwendung einer Sicherung mit einem niedrigeren Stromstärke, der die Schaltung erfordert, kann die Drähte überschwitzen und ein schwerwiegendes Brandrisiko schaffen.
