Was Sie über Flyback -Transformers wissen müssen

Flyback -Transformatoren werden in vielen elektronischen Geräten verwendet, um die Stromversorgung zu steuern und umzuwandeln.Sie helfen dabei, eine stabile Spannung in Dingen wie Fernseher, Batterieladeern und Stromnetze zu liefern.Im Gegensatz zu regulären Transformatoren, die die Energie sofort übertragen, speichern Flyback -Transformatoren zuerst Energie und lösen sie dann bei Bedarf frei.Dies macht sie für kleine, effiziente Stromkreise nützlich.Sie helfen auch, Geräte zu schützen, indem sie Eingangs- und Ausgangsströme getrennt halten.In diesem Leitfaden lernen Sie, was Flyback -Transformatoren tun, wie sie arbeiten, wo sie verwendet werden, und wie sie testen, um sie ordnungsgemäß funktionieren zu lassen.

Katalog

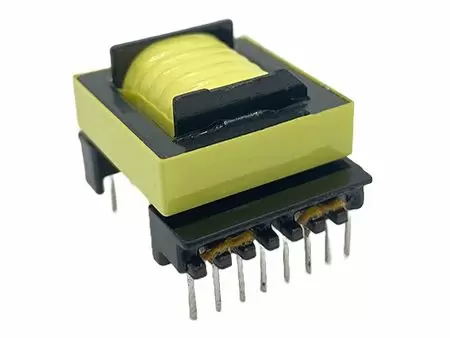

Abbildung 1. Flyback -Transformator

Flyback -Transformator

Ein Flyback -Transformator arbeitet nach einem einzigartigen Prinzip, bei dem er während der Anfangsphase eines Schaltzyklus zuerst Energie in seinem Magnetfeld speichert und diese Energie später an die sekundäre Wicklung überträgt.Dies unterscheidet es von Vorwärtsmoduswandlern, wobei die Energie direkt von primär nach sekundär fließt, ohne eine Zwischenspeicherphase.

Das definierende Merkmal eines Flyback-Transformators ist seine Konstruktion von Gitter-Kern.Diese Lücke erhöht die Energiespeicherkapazität des Kerns und verhindern Sie die Sättigung und gewährleisten eine effiziente Leistung.Aufgrund dieses Designs werden Flyback -Transformatoren häufig als gekoppelte Induktoren klassifiziert, da beide Energie in derselben magnetischen Struktur speichern und übertragen.

Was bedeutet "Flyback" in Transformatoren?

Der Name Flyback stammt aus der Rolle des Transformators in Cathoden-Ray-Rohr-Displays (CRT), wo es die für den Betrieb benötigten Hochspannungsimpulse erzeugt.

Ein Flyback -Transformator arbeitet mit relativ niedriger Eingangsspannung und wird von einer Sägezahnwellenform angetrieben.Diese Wellenform verursacht eine schnelle Energie und eine Entbindung des Transformators, was wiederum den Elektronenstrahl im CRT-Bildschirm antreibt.Während dieses Vorgangs bewegt sich der Elektronenstrahl schnell oder fliegt von der rechten Seite des Bildschirms nach links zurück.Diese Bewegung während der Wiedergutmachungsperioden ist der Grund für den Namen Flyback -Transformator.

Wie funktioniert ein Flyback -Transformator?

Flyback -Transformatoren funktionieren in zwei operativen Modi: kontinuierlicher Modus und diskontinuierlicher Modus.Diese Modi definieren, wie Energie innerhalb der Schaltung gespeichert und übertragen wird.

Kontinuierlicher Modus

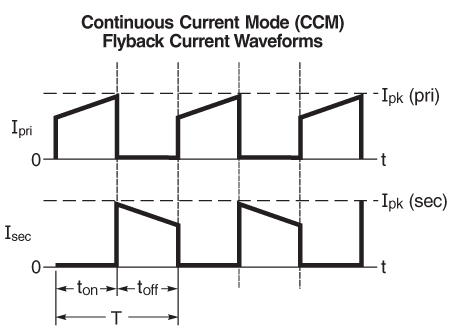

Abbildung 2. Flyback -Transformator im kontinuierlichen Modus

Im kontinuierlichen Modus erhält die primäre Wicklung des Transformators kontinuierlich eine Spannung, wodurch ein stetiger magnetischer Fluss im Kern beibehalten wird.Dieser Prozess ermöglicht eine effiziente Energieextraktion, sodass die Hilfswicklung einen stabilen Niedrigspannungs-Wechselstromausgang reguliert.

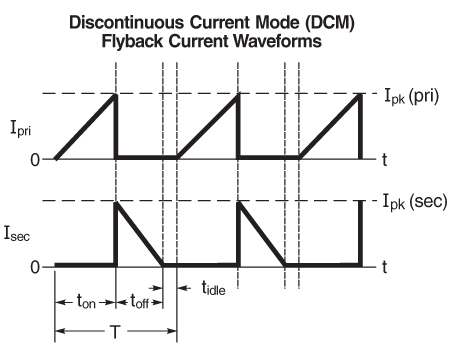

Diskontinuierlicher Modus

Im diskontinuierlichen Modus trennt der Netzschalter regelmäßig die Schaltung, wodurch der magnetische Fluss des Kerns zusammenfällt.Die Restenergie bleibt jedoch in der Primärwicklung, die weiterhin für die Spannungsregulierung verwendet werden kann.

Eine vollständige Flyback-Transformatorschaltung besteht aus Schlüsselkomponenten, einschließlich eines Eingangskondensators, einer Gleichrichterbrücke, einem Hochfrequenztransformator, einem Ausgangsfilter-Induktor und dem Kondensator, dem Transistor des Netzschalters und einer Treiberschaltung.Diese Elemente arbeiten zusammen, um die Stromversorgung effizient zu konvertieren und zu regulieren.

Das Betriebsprinzip basiert auf Hochfrequenzwechsel.Die Schaltung wandelt zuerst den Gleichstromeingang in Hochfrequenz-AC um, das dann über den Flyback-Transformator verarbeitet wird, um die erforderliche Ausgangsspannung zu erreichen.Wenn der Netzschalter aktiv ist, speichert die Induktivität der Schaltung Energie.Beim Ausschalten wird diese gespeicherte Energie freigesetzt und erzeugt einen umgekehrten Strom, der die Leistung über den Transformator überträgt und eine präzise Spannung und Stromregulation sicherstellt.

Wie gestalte ich einen Flyback -Transformator?

Flyback-Transformatoren sind als kompakte Umschaltwandler mit minimalen Komponenten ausgelegt, wodurch sie kostengünstig und einfach hergestellt werden.Eine Flyback -Schaltung enthält typischerweise einen Transformator, einen Schalter, einen Gleichrichter, einen Filter, einen Antriebsschalter und ein Steuerungssystem.

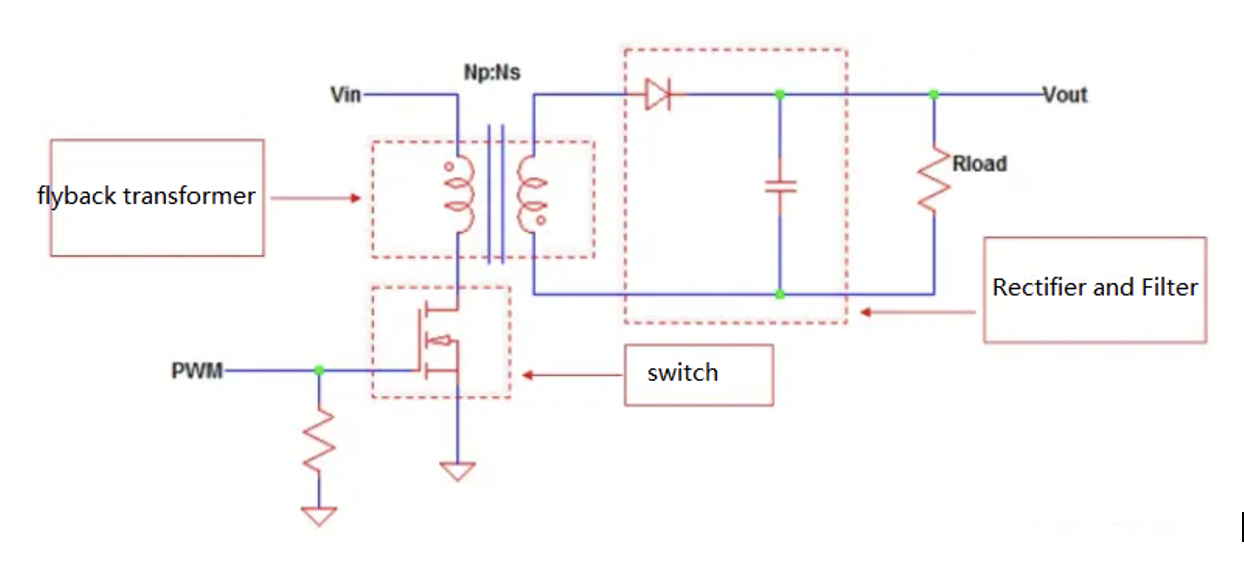

Abbildung 4. Flyback -Wandlerschemaschema

Flyback -Transformator

Im Gegensatz zu herkömmlichen Transformatoren, die einen direkten Energieübertragung bieten, speichert ein Flyback -Transformator die Energie vorübergehend, bevor er sie bis zur sekundären Wicklung freigibt.Es besteht aus mindestens zwei Induktoren - einer primären Wicklung und einer sekundären Wicklung -, die um eine Spule erstere mit einem zentralen Magnetkern geworfen wurde.Das Kernmaterial bestimmt die magnetische Flussdichte, die den Energieübertragungseffizienz direkt beeinflusst.Das richtige Wickelphasen gewährleistet eine optimale Energieumwandlung und minimiert und minimiert die Verluste.

Schalten

Das Schaltgerät steuert, wenn der Transformator magnetisiert und entmagnetisiert wird.Es wechselt zwischen und außerhalb der Zustände und ermöglicht die primäre Wicklung, magnetische Energie zu speichern und später freizusetzen.Ein PWM-Signal (Pulse-Width Modulation) aus dem Controller bestimmt das Schaltmuster und stellt eine stabile Spannungsregelung sicher.

Gleichrichter und Filter

Nach der Energieübertragung wandelt der Gleichrichter die Wechselspannung aus der sekundären Wicklung in ein pulsierendes DC -Signal um.Diese korrigierte Spannung führt dann durch einen Kondensatorfilter, um schwankte Schwankungen zu glätten und einen stabilen Gleichstromausgang zu liefern.In den meisten praktischen Konstruktionen ist ein Pufferkreis enthalten, um die Schalter- und Gleichrichterdiode vor Spannungsspitzen zu schützen, die Spannung der Komponenten zu reduzieren und die Langlebigkeit der Schaltung zu verlängern.

Vorteile des Flyback -Transformators

Flyback -Transformatoren bieten mehrere Vorteile, die sie zu einer effizienten Wahl für die Leistungsumwandlung und -regulierung machen.

• Kosteneffektiv und kompakt: Ihre doppelte Funktion als Energiespeicher- und Spannungsumwandlungskomponente reduziert den Bedarf an zusätzlichen elektronischen Schaltkreisen, wodurch die Herstellungskosten gesenkt und gleichzeitig den Systemschutz aufrechterhalten werden.

• Niedriger Stromverbrauch und zuverlässige Leistung: Flyback -Transformatoren arbeiten effizient mit minimalem Energieverlust.Ihr Design unterstützt eine breite Palette von Spannungsanpassungen und beseitigt Resonanzprobleme, wodurch sie ideal für die Präzisionsleistungsregulierung sind.

• Stabile Spannungsausgang und Gitterkompensation: Ihre Fähigkeit, die Ausgangsspannung zu regulieren, sorgt selbst bei instabilen Netzbedingungen durch eine konsistente Leistung.Diese Funktion ist besonders nützlich in empfindlichen elektronischen Systemen.

• Verbesserter Leistungsfaktor und Rauschfilterung: Flyback-Transformatoren können fein abgestimmt werden, um den Leistungsfaktor genau zu kontrollieren und die Effizienz der Energieumwandlung zu verbessern.Sie helfen auch dabei, das Rauschen bei bestimmten Frequenzen zu filtern und die Gesamtleistung zu verbessern.

• Feedback mit geschlossenem Schleifen zur Präzisionskontrolle: Durch die Fähigkeit, Feedback mit geschlossenem Kreislauf zu integrieren, können Flyback-Transformatoren die Ausgangsspannung basierend auf Echtzeit-Lastschwankungen einstellen.Diese Funktion verbessert die Spannungsstabilität und sorgt für ein präzises Leistungsmanagement.

Anwendungen von Flyback -Transformatoren

Flyback -Transformatoren werden in verschiedenen Anwendungen zur Umwandlung und Spannungsregulierung in verschiedenen Branchen verwendet.

• Erneuerbare Energien- und Batterieladegeräte: Flyback -Transformatoren, die in den Systemen mit Solarphotovoltaik (PV), Windenergie -Setups und Ladegeräten für die Automobilbatterie verwendet werden, stabilisieren die Spannung und verbessern die Energieeffizienz.

• Rechenzentren und Leistungsmodule mit hoher Dichte: In Rechenzentren minimieren sie Spannungsschwankungen der Stromversorgungen mit hoher Dichte und gewährleisten einen stabilen Betrieb der empfindlichen Elektronik.

• Hochspannungsverteilung und Umspannwerke: Flyback-Transformatoren werden in Unterstationen, Transterer-Wandlerstationen und Hochspannungs-Leistungsverteilungsnetzwerken verwendet, in denen sie Strom- und Spannungsniveaus regulieren.

• Erstellen elektrischer Infrastruktur: Sie werden in kommerziellen und industriellen elektrischen Systemen verwendet, indem sie eine stabile Stromübertragungs- und Transformatorspannungsregulierung bereitstellt.

Wie teste ich einen Flyback -Transformator?

Das Testen eines Flyback -Transformators kann dazu beitragen, Fehler zu identifizieren und eine zuverlässige Leistung sicherzustellen.Mehrere diagnostische Methoden können Wickelfehler, Kondensatorprobleme und Kernschäden erkennen.Um die Wickelintegrität zu überprüfen, misst ein linienbetriebener potenzieller Transformator-Tester die Impedanz.Eine offene Wicklungsregister ist extrem hohe Impedanz, während eine verkürzte Wicklung eine erheblich geringere Impedanz zeigt.

Zu den modernen Tester gehören auch grafische Displays, die visuell die Gesundheit von Wicklungen angeben und Echtzeit-Feedback zum Transformatorzustand bereitstellen.

Kondensatorfehler können auch die Transformatorleistung beeinflussen.Ein fehlgeschlagener Kondensator erzeugt häufig ein hörbares "Tic-Tac" -Reen auf der Anzeigeseite.Wenn der Kondensator kurzgeschlossen ist, kann der Monitor leer oder kurz blinzeln, was auf ein Leistungsproblem hinweist.In beiden Fällen ist der Kondensatorersatz erforderlich.Weitere häufigste Transformatorprobleme sind kurzgeschnittene Wicklungen, rissige Kerne und externes Lichtbogen.Ein linienbetriebener Tester kann diese Probleme erkennen, während ein Multimeter für grundlegende Schaltkreis-Kontinuitätsprüfungen und Spannungsmessungen verwendet werden kann.

Abschluss

Flyback-Transformatoren spielen eine große Rolle in der modernen Elektronik, von Stromversorgungen über Batterieladegeräte und Hochspannungsanwendungen.Sie helfen dabei, die Spannung zu regulieren, die Energieeffizienz zu verbessern und sicherzustellen, dass Geräte reibungslos verlaufen.Ihre Fähigkeit, Energie zu speichern und freizugeben, macht sie für viele Verwendungen kompakt und zuverlässig.Unabhängig davon, ob Sie Schaltungen entwerfen, Probleme beheben oder nur lernen, wie sie funktionieren, kann es nützlich sein, Flyback -Transformatoren zu verstehen.Mit ordnungsgemäßer Prüfung und Wartung können sie jahrelang eine stabile Leistung liefern.

Häufig gestellte Fragen [FAQ]

1. Wie unterscheidet sich ein Flyback -Transformator von einem regulären Transformator?

Ein Flyback -Transformator speichert Energie in seinem Kern, wenn die Leistung eingeschaltet ist, und freisetzt sie, wenn die Leistung ausgeschaltet ist, während ein regulärer Transformator die Energie kontinuierlich zwischen Wicklungen überträgt.Dies macht Flyback -Transformatoren für Netzteile besser, die eine Spannungsregulierung und -isolation erfordern, wie Fernseher und Batterieladegeräte.Sie verwenden ein Gitter-Core-Design, um Überladung zu verhindern, in kleinen Schaltkreisen gut zu funktionieren und sich ändernde Leistungsanforderungen zu erledigen, während reguläre Transformatoren in stetigen Wechselspannungsanwendungen wie Stromnetze verwendet werden.

2. Welche Branchen verwenden Flyback -Transformatoren?

Flyback -Transformatoren werden in Elektronik-, Automobil-, erneuerbaren Energien- und Telekommunikationsindustrien eingesetzt.Sie betreiben Fernseher, Monitore und industrielle Displays.In Autos helfen sie beim Ladungen und Wechselrichtern der Batterie.Solarmodule und Windkraftanlagen verwenden sie für die Spannungsumwandlung, während Rechenzentren und Telekommunikationssysteme auf sie für eine stabile Stromversorgung in Schaltkreisen mit hoher Dichte angewiesen sind.

3. Welche Materialien werden in Flyback -Transformatoren verwendet?

Flyback -Transformatoren haben einen Ferrite -Kern, mit dem Energie effizient gespeichert und übertragen werden kann.Ihre Wicklungen bestehen aus emailliertem Kupferdraht für eine gute Leitfähigkeit.Isoliermaterialien wie Mylar oder Kapton Tape halten die Wicklungen getrennt und verhindern Kurzschlüsse.Einige Konstruktionen umfassen Abschirmung zur Reduzierung elektrischer Rauschen, und es wird ein Luftspalt oder ein Epoxidwesen verwendet, um die Energiespeicherung im Kern zu kontrollieren.

4. Was sind die Unterschiede zwischen Flyback-Transformatoren und Vorwärtsmodustransformatoren?

Ein Flyback-Transformator speichert und veröffentlicht Energie wie eine Batterie, während ein Vorwärtsmodustransformator bei Stromversorgung Energie direkt überträgt.Flyback-Designs eignen sich gut für Anwendungen mit geringem bis mittlerem Strom, benötigen weniger Teile und bieten eine gute Spannungsisolation.Forward-Mode-Transformatoren verarbeiten höhere Leistung, haben einen glatteren Energiefluss, erfordern jedoch zusätzliche Komponenten wie einen Ausgangsinduktor, um Spannungsspitzen zu verhindern.

5. Wie wählen Sie den richtigen Flyback -Transformator für eine Schaltung aus?

Um einen Flyback -Transformator auszuwählen, passen Sie ihn an Ihre Eingangsspannung, Ausgangsspannung und Strombedürfnisse an.Wählen Sie eine Kerngröße und ein Material, das mit der Energiespeicherung ohne Überhitzung umgehen kann.Stellen Sie sicher, dass das Wickelverhältnis die richtige Spannung bietet, und überprüfen Sie, ob die Isolierung für die Sicherheit stark genug ist.Der Transformator sollte auch mit der Schaltfrequenz Ihrer Schaltung arbeiten, um Energieverlust zu verhindern und die Leistung stabil zu halten.
