Umfassende Anleitung zu NPN- und PNP -Transistoren

Schalte die Geheimnisse von Transistoren mit unserem umfassenden Leitfaden frei.Dieser Leitfaden untersucht die faszinierende Welt der Transistoren und konzentriert sich auf die beiden Haupttypen: PNP und NPN.Sie erfahren über ihre Konstruktion und den Betrieb und wie Sie ihre Symbole in Schaltplänen identifizieren.

Verstehen Sie den Schritt-für-Schritt-Prozess der Identifizierung und Testen von PNP- und NPN-Transistoren.Entdecken Sie die Unterschiede, die jeden Typ einzigartig machen, und erfahren Sie, warum NPN -Transistoren häufiger verwendet werden.Wir decken auch einige der zuverlässigsten und am häufigsten verwendeten Modelle der Branche ab.

Egal, ob Sie ein Techniker, Ingenieur oder Elektronik -Enthusiast sind, dieser Leitfaden erhöht Ihr Wissen und Ihre Fähigkeiten bei der Arbeit mit Transistoren.Tauchen Sie in praktische Techniken und detaillierte Erklärungen ein, um die Verwendung von Transistoren in Ihren Projekten zu beherrschen.

Katalog

Abbildung 1: NPN/PNP -Transistoren

Betrieb und Bau von PNP- und NPN -Transistoren

Transistoren sind entscheidende Halbleitergeräte, die bei der Verstärkung und Schalten von elektronischen Signalen intensiv verwendet werden.Unter den verschiedenen Typen sind bipolare Junction -Transistoren (BJTs) signifikant und bestehen aus zwei Haupttypen: PNP- und NPN -Transistoren.Diese Typen unterscheiden sich durch ihre Halbleiterschichtanordnung und die Art von Ladungsträgern, die für den Stromfluss verantwortlich sind.

Der NPN-Transistor besteht aus einer dünnen Halbleiterschicht vom P-Typ, die als Basis bezeichnet wird und zwischen zwei Halbleiterschichten vom N-Typ, bekannt als Emitter und Kollektor, bekannt ist.Der Emitter ist stark dotiert, um eine beträchtliche Anzahl von Elektronen zu injizieren, während die Basis leicht dotiert und dünn ist und dem Kollektor den Elektronenübergang erleichtert.

Abbildung 2: NPN vereinfachte Konstruktion

Um einen NPN -Transistor zu betreiben, ist es wichtig, seine Verbindung ordnungsgemäß zu verzerrt.Wenn eine kleine positive Spannung auf die Basis relativ zum Emitter angewendet wird, ist die Basis-Emitter-Verbindung vorwärts vorgespannt, wodurch die Barriere für Elektronen gesenkt wird.Die Elektronen fließen vom Emitter in die Basis, und der Collector-Base-Übergang ist mit einer höheren positiven Spannung umgekehrt und erzeugt ein elektrisches Feld, das Elektronen von der Basis zum Kollektor zieht.Dieser Vorgang erzeugt einen Strom vom Kollektor zum Emitter, der vom kleinen Basisstrom gesteuert wird und es dem Transistor ermöglicht, effizient zu verstärken und zu wechseln.

Abbildung 3: NPN Transistor -Betrieb

Zu den wichtigsten Punkten gehört, dass Elektronen die Mehrheitsträger bei NPN -Transistoren sind.Der Transistor wird durchgeführt, wenn der Basis-Emitter-Übergang nach vorne vorgeschrieben ist, sodass der Strom vom Kollektor zum Emitter fließen kann.NPN -Transistoren sind aufgrund ihrer Fähigkeit, höhere Ströme und schnellere Schaltzeiten im Vergleich zu PNP -Transistoren zu verarbeiten, bevorzugt.Praktisch werden sie häufig in digitalen Schaltkreisen als Schalter verwendet, wodurch größere Ströme mit kleinen Basisströmen für einen effizienten Gerätebetrieb gesteuert werden.

Im Gegensatz dazu verfügt ein PNP-Transistor über eine dünne Halbleiterbasis vom n-Typ zwischen zwei Halbleiterschichten vom P-Typ, Emitter und Sammler.Der Emitter ist stark dotiert, um eine große Anzahl von Löchern zu injizieren, während die Basis leicht dotiert und dünn ist, damit diese Löcher zum Sammler fließen können.

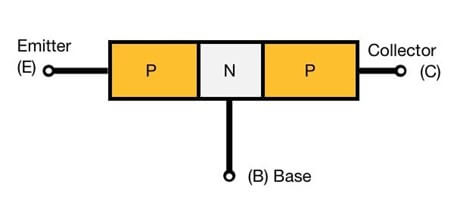

Abbildung 4: PNP -Transistorkonstruktion

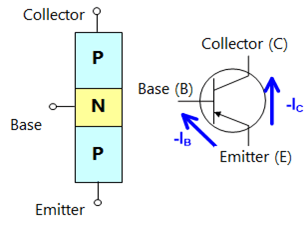

Der Betrieb eines PNP -Transistors spiegelt die eines NPN -Transistors wider, jedoch mit umgekehrten Polaritäten.Eine kleine negative Spannung, die auf die Basis relativ zum Emitter-Vorwärtsspannung angewendet wird, verzerrt die Basis-Emitter-Übergang, wodurch die potenzielle Barriere für Löcher verringert wird.Löcher fließen vom Emitter in die Basis, wo der Collector-Base-Übergang mit einer höheren negativen Spannung umgekehrt ist und ein elektrisches Feld erzeugt, das Löcher von der Basis in den Sammler anzieht.Dieser Prozess erzeugt einen Stromfluss vom Emitter zum Kollektor, der vom kleinen Basisstrom gesteuert wird, wodurch der PNP -Transistor zur Verstärkung und zum Schalten wirksam wird.

Abbildung 5: PNP -Transistorbetrieb

Verständnis der Symbole von PNP- und NPN -Transistoren

Symbole spielen eine wichtige Rolle beim Design und der Analyse des elektronischen Schaltkreises, indem sie eine standardisierte Möglichkeit zur Darstellung von Komponenten wie Transistoren bieten.Diese Symbole rationalisieren das Verständnis und die Kommunikation der Struktur und Funktion eines Schaltkreises.Für PNP- und NPN -Transistoren sind ihre Symbole unterschiedlich und vermitteln detaillierte Informationen über ihre Konstruktion und den Betrieb.Jedes Symbol dient als visuelle Kurzform, wobei komplexe Betriebsprinzipien in eine einfache, erkennbare Form verkapiniert werden und das Verständnis und die Kommunikation im Bereich der Elektronik erleichtert.

Das Symbol für einen NPN -Transistor besteht aus drei wichtigen Teilen: dem Emitter, der Basis und dem Sammler.Diese Komponenten werden durch drei Linien dargestellt, die sich von einem Kreis oder einem festen Dreieck erstrecken.Die Basis (b) wird als eine mit der Mitte des Symbols verbundene Linie dargestellt, die typischerweise senkrecht zu den beiden anderen Linien gezogen wird.Der Emitter (e) ist durch eine Linie mit einem Pfeil nach außen gekennzeichnet, was die Richtung des herkömmlichen Stromflusses von der Basis zum Emitter anzeigt, wenn sich der Transistor in seinem aktiven Modus befindet.Der Kollektor (c) ist die verbleibende Linie, die ohne Pfeil gezogen wird und normalerweise gegenüber dem Emitter positioniert ist.

Abbildung 6: NPN -Transistorsymbol

Die Richtung des Pfeils ist ein wichtiges Detail, das zeigt, dass in einem NPN -Transistor der konventionelle Strom aus dem Emitter herausfließt.Dies entspricht dem Verhalten von Elektronen, den Mehrheitsträgern, die aus dem Emitter in die Basis fließen.Bei der Verwendung eines NPN -Transistors hilft dieses Symbol praktisch, Technikern den Transistortyp schnell zu identifizieren und seine Ausrichtung in einem Schaltkreis zu verstehen.Zum Beispiel informiert in einem Schaltplan in einem Schaltplan den Außenpfeil auf dem Emitter des NPN -Symbols sofort den Techniker darüber, dass dieser Transistor Strom vom Kollektor zum Emitter durchführt, wenn eine positive Spannung auf die Basis relativ zum Emitter angewendet wird.Dieses Verständnis ist bei der Diagnose des Schaltungsverhaltens oder während der Entwurfsphase erforderlich, um sicherzustellen, dass der Transistor korrekt vorgespannt ist, um wie beabsichtigt zu funktionieren.

Das Symbol für einen PNP -Transistor ist in der Struktur ähnlich, unterscheidet sich jedoch in Richtung des Pfeils auf dem Emitter.Die Basis (b) wird als eine mit der Mitte des Symbols verbundene Linie angezeigt, die senkrecht zu den beiden anderen Linien gezogen wird.Der Emitter (E) wird durch eine Linie mit einem nach innen zeigenden Pfeil angezeigt, der die Richtung des herkömmlichen Stromflusses-vom Emitter bis zur Basis-bedeutet, wenn sich der Transistor im aktiven Modus befindet.Der Kollektor (c) ist die verbleibende Linie, die ohne Pfeil gezogen und typischerweise gegenüber dem Emitter positioniert ist.

Abbildung 7: PNP -Transistorsymbol

Der innere Pfeil auf dem Emitter bedeutet, dass bei einem PNP -Transistor der konventionelle Strom in den Emitter fließt.Dies entspricht dem Verhalten von Löchern, den Mehrheitsträgern, die aus dem Emitter in die Basis fließen.Für Techniker und Ingenieure ist der innere Pfeil des PNP -Symbols auf dem Emitter ein sofortiger visueller Hinweis, dass dieser Transistor Strom vom Emitter zum Kollektor durchführt, wenn eine negative Spannung auf die Basis relativ zum Emitter angewendet wird.Dieses Verständnis ist wichtig für das Entwerfen von Schaltungen, bei denen PNP -Transistoren verwendet werden, häufig in Verbindung mit NPN -Transistoren, um komplementäre Paare in Verstärkungsstadien oder Schaltschaltungen zu erstellen.Diese komplementäre Aktion ist in vielen analogen Schaltungen von Vorteil, bei denen eine genaue Kontrolle des Stromflusses für eine ordnungsgemäße Signalverstärkung und -verarbeitung erforderlich ist.

Identifizierung und Testen von NPN- und PNP -Transistoren

Das Identifizieren und Testen von NPN- und PNP -Transistoren sind entscheidende Fähigkeiten für Techniker und Ingenieure, die mit elektronischen Schaltkreisen arbeiten.Die ordnungsgemäße Identifizierung stellt sicher, dass der korrekte Transistortyp verwendet wird, während das Testen überprüft, ob der Transistor korrekt funktioniert.Dieser Prozess beinhaltet das Verständnis der physikalischen Markierungen des Transistors, mithilfe von Multimetern, um seine Kreuzungen zu testen und die Ergebnisse zu interpretieren, um den Betriebsstatus zu bestätigen.

Die Identifizierung beginnt mit der Untersuchung der physikalischen Eigenschaften des Transistors.Transistoren verfügen normalerweise über Markierungen oder Teilenummern, die mit Datenblättern gedruckt werden können, um den Typ (NPN oder PNP), die PIN-Konfiguration (Basis, Emitter, Kollektor) und andere Spezifikationen zu bestimmen.Beispielsweise wird ein häufig verwendeter NPN -Transistor wie der 2N2222 diese Teilenummer auf seinem Gehäuse gedruckt, während ein PNP -Transistor wie das 2N2907 ähnlich markiert wird.Wenn die Markierungen unklar oder abgenutzt sind, ist physikalische Tests mit einem Multimeter erforderlich.

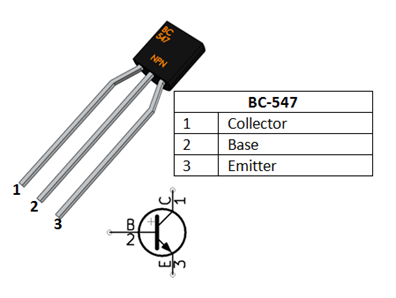

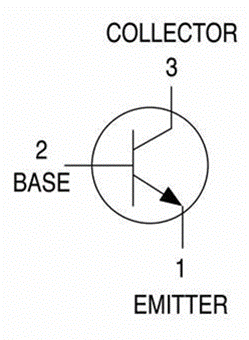

Abbildung 8: NPN Transistor Pinout

Beginnen Sie, indem Sie den Multimeter in den Dioden -Testmodus einstellen.Verbinden Sie für einen NPN -Transistor den positiven Blei des Multimeters mit der Basis und dem negativen Leitspiel zum Emitter.Ein guter NPN -Transistor zeigt einen Vorwärtsspannungsabfall (typischerweise zwischen 0,6 V und 0,7 V).Wiederholen Sie dies mit dem negativen Blei, der mit dem Sammler verbunden ist.Der gleiche Vorwärtsspannungsabfall sollte beobachtet werden.Wenn die Leitungen umgekehrt sind, sollte kein signifikanter Wert beachtet werden, was auf die Bedingungen der umgekehrten Vorspannung hinweist.Für einen PNP -Transistor ist der Prozess ähnlich, aber mit umgekehrten Bleiverbindungen.Schließen Sie die negative Leitung des Multimeters mit der Basis und der positiven Leitung zum Emitter an.Ein Vorwärtsspannungsabfall (typischerweise zwischen 0,6 V und 0,7 V) zeigt einen guten PNP -Transistor an.Wiederholen Sie dies mit dem mit dem Sammler verbundenen positiven Blei.Der gleiche Vorwärtsspannungsabfall sollte beobachtet werden.Wenn die Leads umgekehrt sind, sollte kein signifikanter Wert auftreten.

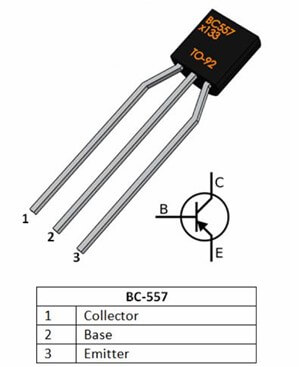

Abbildung 9: PNP Transistor Pinout

Bei Testtransistoren werden die Integrität ihrer internen Verbindungen (Basis-Emitter und Basiskollektor) überprüfen und sicherstellen, dass sie korrekt verstärken oder wechseln können.Hier finden Sie eine Schritt-für-Schritt-Anleitung zum Testen von NPN- und PNP-Transistoren mit einem Multimeter:

Um mit dem Testprozess zu beginnen, wird der Basis-Emitter-Junction untersucht.Unter Verwendung eines auf den Dioden -Testmodus eingestellten Multimeter -Sets ist die positive Leitung mit der Basis verbunden, während die negative Leitung mit dem Emitter verbunden ist.Ein Vorwärtsspannungsabfall im Bereich von 0,6 V und 0,7 V weist auf eine gesunde Verbindung hin, die auf ein ordnungsgemäßes Verhalten und Leitungsverhalten des Halbleiters hinweist.

Wenn Sie sich an den Basiskollektorverbiss wenden, bleibt die positive Leitung auf der Basis, während der negative Blei auf den Sammler übertragen wird.Ähnlich wie bei der Basis-Emitter-Verbindung sollte ein Vorwärtsspannungsabfall innerhalb des Bereichs von 0,6 V bis 0,7 V beobachtet werden, wodurch die Funktionalität des Transistors bestätigt wird.

Nach der Bewertung der Vorwärtsführung beider Kreuzungen besteht der nächste Schritt darin, das Verhalten des Transistors in umgekehrter Verzerrung zu untersuchen.Wenn Sie den positiven Vorsprung auf den Emitter und den negativen Vorsprung auf den Sammler platzieren, sollte keine Lektüre beobachtet werden.Dieses Fehlen einer Leitung in umgekehrter Vorspannung zeigt eine ordnungsgemäße Isolierung zwischen den Regionen Emitter und Kollektor an, was einen unerwünschten Stromfluss verhindert.

Abschließend ist die positive Blei auf den Sammler und die negative Leitung des Emitters positioniert.Noch einmal sollte keine Lektüre festgestellt werden, was die Integrität des Transistors unter Bedingungen der umgekehrten Vorspannung bestätigt.Diese Tests stellen gemeinsam sicher, dass die Zuverlässigkeit und Eignung des NPN -Transistors für seine beabsichtigte Anwendung für Designer und Techniker gleichermaßen beruhigt ist.

Der erste Schritt beim Testen eines PNP-Transistors besteht darin, den Basis-Emitter-Übergang zu untersuchen.Wenn Sie den Multimeter -in -Dioden -Testmodus festlegen, ist die negative Kabel mit der Basis verbunden, während das positive Lead mit dem Emitter verbunden ist.Ein Vorwärtsspannungsabfall im Bereich von 0,6 V und 0,7 V weist auf eine gesunde Verbindung hin, die auf ein ordnungsgemäßes Verhalten und Leitungsverhalten des Halbleiters hinweist.

Wenn Sie sich an den Basiskollektorverbiss wenden, bleibt die negative Blei auf der Basis, während die positive Leitung auf den Sammler übertragen wird.Ähnlich wie bei der Basis-Emitter-Verbindung sollte ein Vorwärtsspannungsabfall innerhalb des Bereichs von 0,6 V bis 0,7 V beobachtet werden, wodurch die Funktionalität des Transistors bestätigt wird.

Nach der Bewertung der Vorwärtsführung beider Kreuzungen besteht der nächste Schritt darin, das Verhalten des Transistors in umgekehrter Verzerrung zu untersuchen.Wenn Sie den negativen Vorsprung auf den Emitter und den positiven Vorsprung des Sammlers platzieren, sollte keine Lektüre beobachtet werden.Dieses Fehlen einer Leitung in umgekehrter Vorspannung zeigt eine ordnungsgemäße Isolierung zwischen den Regionen Emitter und Kollektor an, was einen unerwünschten Stromfluss verhindert.

Abschließend ist die negative Blei auf dem Sammler positioniert, und der positive Lead ist auf dem Emitter.Noch einmal sollte keine Lektüre festgestellt werden, was die Integrität des Transistors unter Bedingungen der umgekehrten Vorspannung bestätigt.Diese Tests stellen gemeinsam sicher, dass die Zuverlässigkeit und Eignung des PNP -Transistors für seine beabsichtigte Anwendung für Designer und Techniker gleichermaßen beruhigt ist.

Der umfassendere Test besteht darin, die Verstärkungsfunktion des Transistors zu überprüfen.Dies kann erreicht werden, indem ein grundlegender Testschaltkreis aufgerichtet wird, auf dem ein bekanntem kleiner Strom auf die Basis angewendet wird, und der resultierende größere Stromfluss durch die Collector-Emitter-Übergangsmessung wird gemessen.Dieser Test bestätigt die Verstärkung (Beta) des Transistors (Beta), einen Schlüsselparameter für seine Amplifikationsfähigkeit.Durch die Durchführung solcher praktischen Tests können die Ingenieure sicherstellen, dass der Transistor die Leistungsanforderungen der Schaltung erfüllt und seinen zuverlässigen Betrieb sicherstellt.

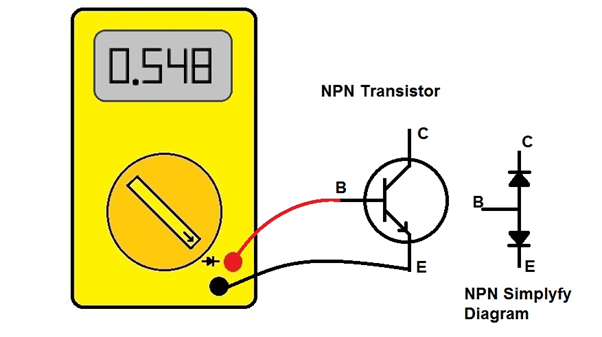

Abbildung 10: PNP- und NPN -Tests

In praktischer Hinsicht beinhalten die Identifizierung und Prüfung von Transistoren häufig zusätzliche Überlegungen.Es ist erforderlich, dass die Sonden des Multimeter -Sondens gut in Kontakt mit den Leads des Transistors hergestellt werden, um falsche Messungen zu vermeiden.Es ist auch vorteilhaft, Transistoren sorgfältig zu behandeln, um eine statische Entladung zu vermeiden, die diese empfindlichen Komponenten beschädigen kann.Überprüfen Sie beim Ersetzen von Transistoren immer die Spezifikationen des Ersatzteils, um die Kompatibilität mit der Schaltung sicherzustellen.Dies umfasst nicht nur den Typ (NPN oder PNP) und die PIN -Konfiguration, sondern auch Parameter wie maximaler Strom, Spannungsbewertungen und Leistungsdissipation.

Techniker müssen mit den gemeinsamen Fallstricken bei Transistortests vertraut sein.Beispielsweise kann ein falsch positiver Wert auftreten, wenn der Transistor nicht vollständig aus der Schaltung entfernt ist, da andere Komponenten die Messungen beeinflussen können.Es ist wichtig, dass der Transistor für genaue Tests isoliert ist.Es ist auch vorteilhaft, die Feinheiten des Transistorverhaltens unter verschiedenen Bedingungen zu erkennen.Beispielsweise können Temperaturschwankungen die Vorwärtsspannungsabfallwerte beeinflussen, was während der Tests berücksichtigt werden sollte.Die Verwendung eines Oszilloskops kann dazu beitragen, das Verhalten des Transistors unter dynamischen Bedingungen in Echtzeit zu beobachten und tiefere Einblicke in seine Betriebsmerkmale zu erhalten.

Hauptunterschiede zwischen NPN- und PNP -Transistoren

NPN- und PNP -Transistoren sind Schlüsselarten von bipolaren Übergangtransistoren (BJTs), die jeweils einzigartige Eigenschaften und Betriebsprinzipien besitzen.

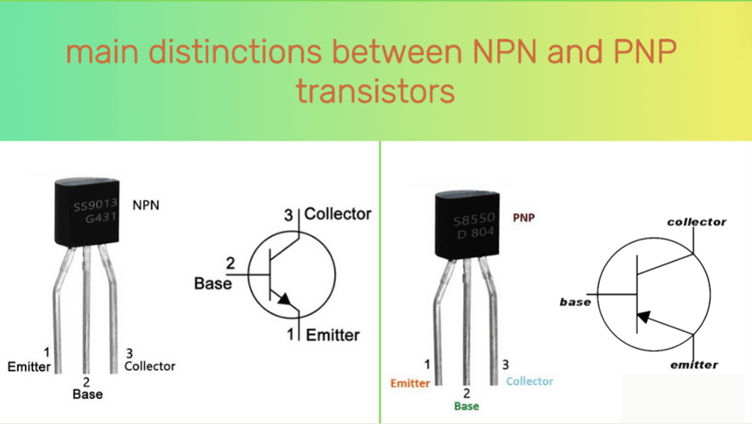

Abbildung 11: Unterscheidung zwischen NPN- und PNP -Transistoren

Der grundlegende strukturelle Unterschied zwischen NPN- und PNP -Transistoren liegt in ihrer Zusammensetzung und Anordnung der Halbleitermaterial.NPN-Transistoren bestehen aus einer dünnen Schicht aus P-Typ-Halbleiter (Basis), die zwischen zwei Halbleiterschichten vom N-Typ (Emitter und Sammler) eingeklemmt sind.Im Gegensatz dazu bestehen PNP-Transistoren aus einer dünnen Schicht aus N-Typ-Halbleiter (Basis), die zwischen zwei P-Typ-Halbleiterschichten (Emitter und Kollektor) eingeklemmt ist.Diese strukturelle Differenz bestimmt die Art der Ladungsträger, die den Betrieb jedes Transistors dominieren: Elektronen in NPN -Transistoren und Löcher in PNP -Transistoren.Das Verständnis dieses strukturellen Unterschieds ist wichtig zu verstehen, wie jeder Transistor in einer Schaltung arbeitet.In einem NPN -Transistor injiziert der Emitter beispielsweise Elektronen in die Basis, die dann zum Kollektor fließt, während in einem PNP -Transistor der Emitter Löcher in die Basis injiziert, die dann zum Kollektor fließt.

Das Betriebsverhalten von NPN- und PNP -Transistoren wird durch die Richtung des Stromflusses und die erforderlichen Vorspannungsbedingungen definiert.Bei NPN -Transistoren fließt herkömmlicher Strom vom Sammler zum Emitter.Der Basis-Emitter-Übergang muss vorwärts gerichtet sein, was bedeutet, dass eine kleine positive Spannung auf die Basis relativ zum Emitter angewendet wird.Der Collector-Base-Übergang muss umgekehrt vorgeschlagen werden, was eine höhere positive Spannung am Sammler im Vergleich zur Basis erfordert.Elektronen dienen als Mehrheitsträger, die vom Emitter über die Basis zum Kollektor wechseln und den Stromfluss erleichtern.Dieses Verhalten ist bei Anwendungen von Vorteil, bei denen ein schnelles Umschalten und ein hoher Umgang mit hohem Stromanschluss erforderlich sind, z. B. digitale Schaltkreise und Stromverstärker.

Umgekehrt arbeiten PNP -Transistoren mit herkömmlichem Strom, der vom Emitter zum Sammler fließt.Der Basis-Emitter-Übergang muss vorwärts gerichtet sein, was bedeutet, dass eine kleine negative Spannung auf die Basis relativ zum Emitter angewendet wird.Der Collector-Base-Übergang muss mit einer höheren negativen Spannung am Kollektor relativ zur Basis umgekehrt vorgeschlagen werden.Bei PNP -Transistoren sind Löcher die Mehrheitsträger, die sich vom Emitter über die Basis zum Sammler bewegen und den Stromfluss ermöglichen.

Die unterschiedlichen Eigenschaften von NPN- und PNP -Transistoren machen sie für verschiedene Anwendungen geeignet.NPN -Transistoren werden üblicherweise bei Schaltanwendungen verwendet, da höhere Ströme und schnellere Schaltzeiten umgehen können.Sie sind in digitalen Logikschaltungen, Stromverstärkern und Motorfahrern weit verbreitet, bei denen eine effiziente und robuste Leistung eine Priorität hat.NPN -Transistoren werden auch in Verstärkerschaltungen bevorzugt, bei denen ein positives Kontrollsignal erforderlich ist, was sie ideal für Audio- und Funkfrequenzverstärker ist.In einem typischen Verstärker der Klasse B handeln NPN-Transistoren beispielsweise den positiven Halbzyklus des Eingangssignals.

PNP -Transistoren dagegen werden in Anwendungen verwendet, bei denen ein negatives Spannungsregelsignal benötigt wird.Obwohl sie in hochströmenden Anwendungen seltener sind, sind sie in Szenarien mit geringer Leistung nützlich.PNP -Transistoren werden häufig in komplementären Paarkonfigurationen mit NPN -Transistoren eingesetzt.Diese Paarung ist häufig in Schaltkreisen für Push-Pull-Verstärker und sorgt für eine effiziente Verstärkung mit verringerter Verzerrung.Die ergänzende Natur von NPN- und PNP -Transistoren in solchen Konfigurationen verbessert die Schaltungseffizienz und -leistung.Zum Beispiel verarbeiten PNP-Transistoren im selben Verstärker der Klasse B den negativen Halbzyklus des Eingangssignals und arbeiten mit NPN-Transistoren zusammen, um den gesamten Signalzyklus zu verstärken.

Um die Unterschiede zwischen NPN- und PNP -Transistoren weiter zu verstehen, lassen Sie uns tiefer in wichtigere Aspekte eintauchen, die die beiden in der folgenden Tabelle unterscheiden:

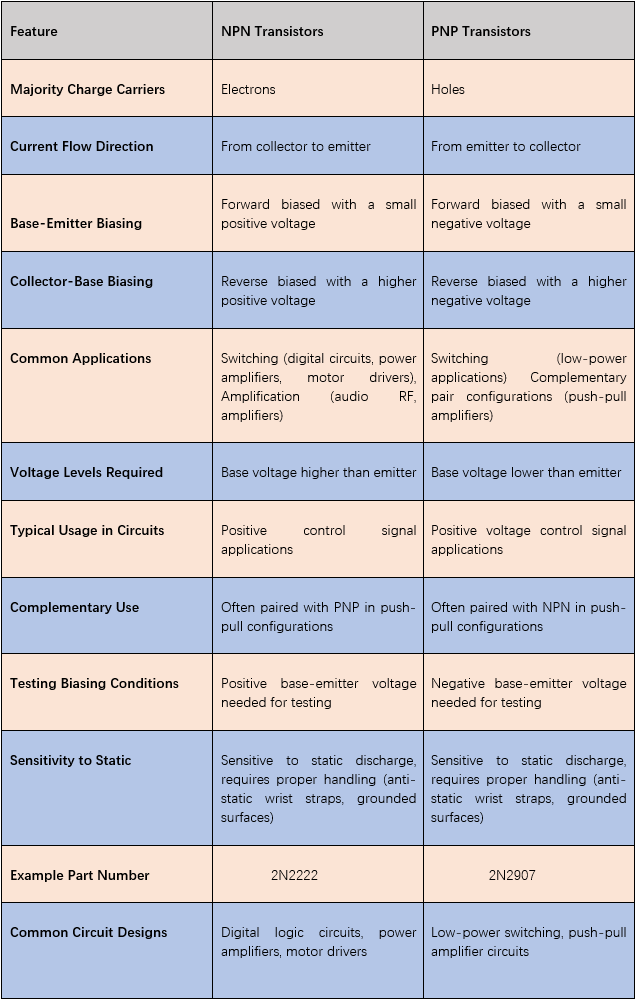

Abbildung 12: NPN -Transistoren Vs.PNP -Transistoren

Diese Tabelle verkauft die strukturellen Unterschiede, das Betriebsverhalten, die gemeinsamen Anwendungen und die praktischen Überlegungen von NPN- und PNP -Transistoren.Durch das Hervorheben dieser Unterscheidungen bietet die Tabelle eine umfassende Referenz für das Verständnis und die Arbeit mit diesen elektronischen Komponenten.

Warum NPN -Transistoren stärker eingesetzt werden als PNP -Transistoren

NPN -Transistoren werden aufgrund mehrerer Faktoren, die sich auf ihre Leistungseigenschaften, die Benutzerfreundlichkeit und die Kompatibilität mit gemeinsamen Praktiken der Schaltung im Zusammenhang mit ihren Leistungsmerkmalen beziehen, weiter verbreitet als PNP -Transistoren in elektronischen Schaltkreisen.Diese eingehende Analyse untersucht die Gründe für die Präferenz für NPN-Transistoren und unterstreicht deren Vorteile in verschiedenen Anwendungen.

NPN -Transistoren werden hauptsächlich für ihre überlegenen Leistungsmerkmale bevorzugt, insbesondere in Bezug auf Geschwindigkeit und aktuelle Handhabungsfähigkeiten.Elektronen, die Mehrheitsladungsträger bei NPN -Transistoren sind mobiler als Löcher, die die Mehrheit der Ladungsträger bei PNP -Transistoren sind.Diese höhere Elektronenmobilität ermöglicht es NPN -Transistoren, schneller zu wechseln und höhere Ströme effizienter zu bewältigen.Infolgedessen eignen sich NPN-Transistoren besser für Hochgeschwindigkeits- und Hochleistungsanwendungen wie digitale Logikschaltungen, Stromverstärker und Motorfahrer.Ihre Fähigkeit, schnell zu arbeiten und erhebliche aktuelle Strömungen zu verwalten, macht sie in Szenarien von unschätzbarem Wert, die eine robuste Leistung erfordern.

Bei hochfrequenten Anwendungen führen die schnelleren Schaltzeiten von NPN-Transistoren auf niedrigere Schaltverluste und eine bessere Gesamteffizienz.Dieses Merkmal ist besonders vorteilhaft bei der Gestaltung effizienter und leistungsstarker Schaltungen, in denen jede Millisekunde die Funktionalität und Zuverlässigkeit des Systems beeinflussen kann.

NPN -Transistoren sind im Allgemeinen leichter in Schaltungskonstruktionen einbezogen, die mit positiven Spannungsversorgungen arbeiten, die in elektronischen Systemen häufiger sind.Um einen NPN -Transistor einzuschalten, muss die Basis eine höhere Spannung als der Emitter sein.Diese Vorspannungsanforderung entspricht gut mit den positiven Spannungsversorgungen, die normalerweise in den meisten Schaltungen verwendet werden.Umgekehrt benötigen PNP-Transistoren eine negative Basis-Emitter-Spannung, die den Entwurfsprozess bei der Integration in positive Spannungsversorgungen kompliziert.Die Einfachheit der Verzerrung von NPN -Transistoren mit positiven Spannungen macht sie für Designer, insbesondere in Standardanwendungen, bei denen eine einfache Verzerrung für einen zuverlässigen Betrieb erforderlich ist.

Die einfache Verzerrung von NPN-Transistoren bedeutet auch, dass weniger Komponenten erforderlich sind, um die gewünschten Betriebsbedingungen zu erreichen, was zu einfacheren und kostengünstigeren Schaltungskonstruktionen führt.Diese Einfachheit ist besonders vorteilhaft in komplexen Systemen, bei denen die Minimierung der Komponentenzahl die potenziellen Ausfallpunkte erheblich reduzieren und die Zuverlässigkeit des Gesamtsystems verbessern kann.

NPN -Transistoren sind mit herkömmlichen Praktiken der Schaltungsdesign in hohem Maße kompatibel.Die meisten integrierten Schaltkreise (ICs) und elektronische Komponenten sind aufgrund ihrer weit verbreiteten Nutzung und Leistungsvorteile mit NPN -Transistoren ausgelegt.Diese Kompatibilität erstreckt sich auf beliebte Technologien wie Transistor-Transistor-Logik (TTL) und komplementäre Metal-Oxid-Sämiener (CMOS), bei denen NPN-Transistoren eine Schlüsselrolle spielen.Die Prävalenz von NPN -Transistoren in diesen Technologien verstärkt ihre Dominanz in der Branche und macht sie zu einer vertrauten und zuverlässigeren Wahl für Designer.Die etablierten Entwurfsmethoden und Standards um NPN -Transistoren rationalisieren ihre Integration in verschiedene elektronische Systeme weiter.

NPN -Transistoren bieten häufig umfangreichere Dokumentation und Unterstützung, was den Ingenieuren erleichtert.Diese Unterstützung umfasst Anwendungshinweise, Designbeispiele und umfangreiche Testdaten, die während der Entwurfs- und Fehlerbehebungsphasen der Schaltungsentwicklung von unschätzbarem Wert sein können.

Die hohe Nachfrage und die weit verbreitete Verwendung von NPN-Transistoren tragen zu ihrer Kosteneffizienz und Verfügbarkeit bei.Aufgrund von Skaleneffekten werden NPN -Transistoren häufig in größeren Mengen hergestellt, wodurch ihre Herstellungskosten gesenkt werden.Dieser Kostenvorteil macht NPN -Transistoren für eine breite Palette von Anwendungen zugänglicher und erschwinglicher, von Unterhaltungselektronik bis hin zu Industriesystemen.Die umfangreiche Verfügbarkeit von NPN -Transistoren stellt sicher, dass Designer die von ihnen benötigten Komponenten problemlos beschaffen und den Design- und Produktionsprozess weiter vereinfachen können.Die gesenkten Kosten und die breite Verfügbarkeit von NPN-Transistoren machen sie zu einer praktischen Wahl für die Produktion mit hoher Volumen und verschiedene Anwendungen.Dieser wirtschaftliche Nutzen bedeutet auch, dass NPN -Transistoren bei Design -Iterationen und Prototypen großzügiger eingesetzt werden können, sodass die Ingenieure die Leistung optimieren können, ohne durch Budgetüberlegungen eingeschränkt zu werden.

In praktischer Hinsicht bieten NPN -Transistoren mehrere Vorteile, die sie für die Verwendung in elektronischen Schaltungen attraktiver machen.Die höhere Elektronenmobilität bei NPN -Transistoren führt zu einer besseren thermischen Leistung, da die Elektronen Wärme effizienter als Löcher ablassen können.Diese thermische Effizienz ist besonders nützlich für Hochleistungsanwendungen, bei denen das Wärmemanagement ein wichtiges Problem darstellt.Die Verwendung von NPN -Transistoren kann zu unkomplizierteren und kompakten Schaltungskonstruktionen führen, da ihre Verzerrungs- und Schalteigenschaften gut mit gemeinsamen Schaltungskonfigurationen übereinstimmen.

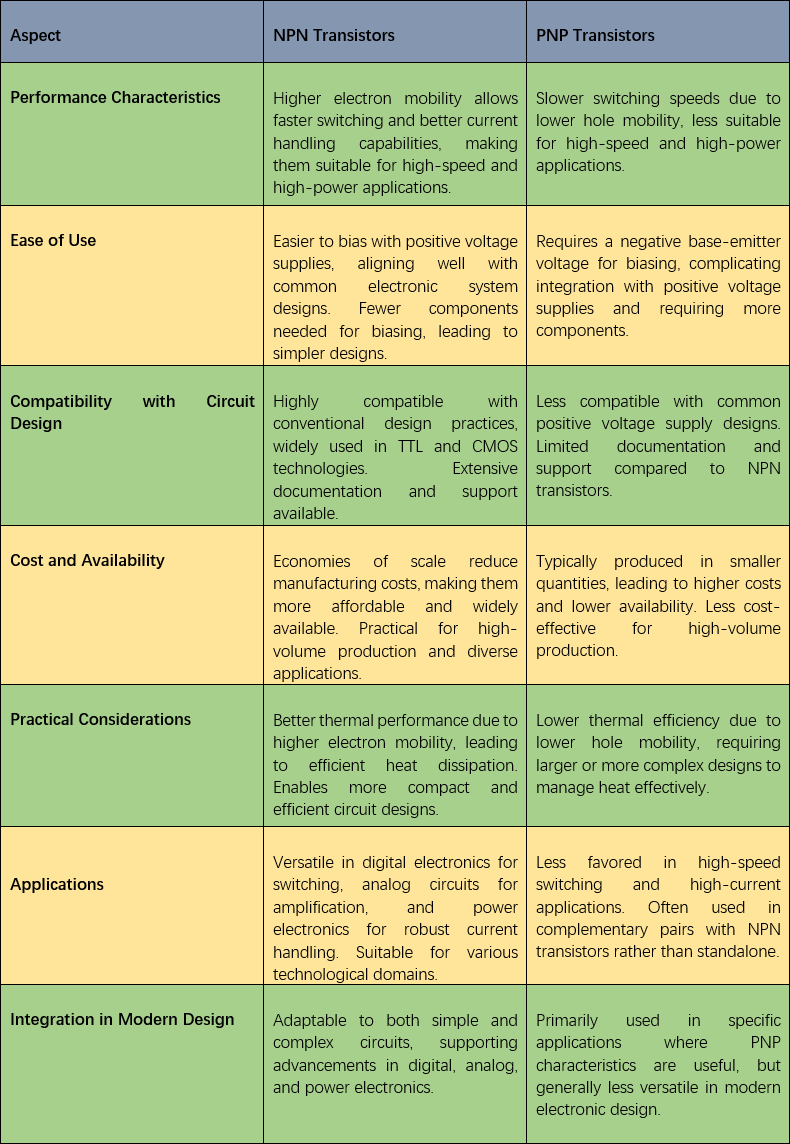

Abbildung 13: Die wichtigsten Vorteile von NPN -Transistoren und PNP -Transistoren

In der folgenden Tabelle werden die wichtigsten Vorteile von NPN -Transistoren gegenüber ihren PNP -Gegenstücken hervorgehoben und Aspekte wie Leistungsmerkmale, Benutzerfreundlichkeit, Kompatibilität mit Schaltungsdesign -Praktiken, Kosten und Verfügbarkeit, praktische Überlegungen und Anwendungen abdecken.Durch die Untersuchung dieser Faktoren bietet die Tabelle einen klaren Vergleich, der unterstreicht, warum NPN -Transistoren häufig die bevorzugte Wahl in verschiedenen elektronischen Anwendungen sind.

Weit verbreitete NPN- und PNP -Transistoren

In der riesigen Landschaft elektronischer Komponenten haben sich spezifische NPN- und PNP -Transistoren als Stalwarts entwickelt, die für ihre unerschütterliche Leistung, Anpassungsfähigkeit und Effizienz in einer Vielzahl von Anwendungen verehrt wurden.Diese Transistoren sind als Eckpfeiler der Zuverlässigkeit und sind für ihre konsistente Funktionalität und vielseitige Fähigkeiten geschätzt und dienen als Rückgrat unzähliger elektronischer Designs.

Unter den NPN -Transistoren nimmt der BC547 eine angesehene Position ein, die für seine außergewöhnliche Mischung aus niedrigem Rauschen und hohen Verstärkungsmerkmalen gelobt wurde.In Audio- und Signalverarbeitungsschaltkreisen, die weit verbreitet sind, ist die Fähigkeit, empfindliche Signale mit minimaler Verzerrung zu verstärken, bei Anwendungen, die eine präzise Signalverbesserung erfordern, von unschätzbarem Wert, wie z. B. Mikrofonvorverstärker und Audioverstärker.

Ein weiterer Leuchten in der Domäne von NPN -Transistoren ist der 2N2222, der für seine bemerkenswerte Schaltgeschwindigkeit und Robustheit bekannt ist.Mit seiner schnellen Reaktion und Zuverlässigkeit entsteht es als bevorzugte Wahl für verschiedene Schaltanwendungen und Treiberschaltungen, wobei es einen herausragenden Platz in digitalen Logikschaltungen, Relaistreibern und Pulsgeneratoren verdient.

Der BC548 unterscheidet sich mit seinen bemerkenswerten Eigenschaften einer niedrigen Sättigungsspannung und einer hohen Stromverstärkung.Anerkannt für seine Wirksamkeit bei der Verstärkung und der Umschaltung mit geringer Stromverstärkung und Switching, sein kompakter Formfaktor und hervorragender Linearität, werden sie ideal für die Integration in tragbare Elektronik, Sensorschnittstellen und batteriebetriebene Geräte und zementieren seine Statur weiter als häufig verwendeter NPN-Transistor.

Innerhalb des Bereichs der PNP -Transistoren befiehlt die BC557 -Ehrfurcht vor dem minimalen Leckstrom und seinem erheblichen Stromverstärkung.Diese Attribute machen es besonders gut geeignet für Anwendungen, die eine Präzisionsstromregelung erfordern, wie Spannungsregulatoren, Stromspiegel und Verstärker mit geringer Leistung, bei denen eine präzise Stromverwaltung für den stabilen Betrieb erforderlich ist.

Ein weiterer bemerkenswerter Anwärter, der 2N2907, erhält Auszeichnungen für seine Robustheit und Vielseitigkeit.Seine Fähigkeit, hohen Strömen und Spannungen standzuhalten, positioniert es als bevorzugte Wahl in einem breiten Spektrum von Anwendungen, einschließlich Audioverstärkern, Motorfahrern und Spannungswechselrichtern, bei denen Langlebigkeit und Anpassungsfähigkeit wichtige Überlegungen sind.

Der BC557B -PNP -Transistor sammelt sich für seine niedrige Rauschfigur und die hohe Stromverstärkung.Ideal für Aufgaben mit geringer Leistung und Signalverarbeitungsaufgaben. Seine standhafte Leistung und Kompatibilität mit verschiedenen Schaltungskonfigurationen machen es zu einer bevorzugten Option in Audioschaltungen, Instrumentierungsverstärkern und Sensorschnittstellen, wobei der Ruf als häufig verwendeter PNP-Transistor weiter festigt.

Abschluss

PNP- und NPN -Transistoren sind grundlegende Komponenten in elektronischen Schaltkreisen, die jeweils einzigartige Merkmale bieten, die für verschiedene Anwendungen geeignet sind.Beim Vergleich von NPN- und PNP -Transistoren werden die operativen Unterschiede offensichtlich, entwerfen und beheben Entscheidungen.NPN -Transistoren werden aufgrund ihrer überlegenen Leistungsmerkmale und einer besseren Kompatibilität mit gemeinsamen Praktiken der Schaltung häufig bevorzugt.Ihre höhere Elektronenmobilität und einfache Integration mit positiven Spannungsversorgungen machen sie in vielen Anwendungen zu einer bevorzugten Wahl.

Das Erkennen weit verbreiteter Transistoren wie BC547, 22222, BC557 und 2N2907 unterstreicht ihre Zuverlässigkeit und Vielseitigkeit und unterstreicht ihre Bedeutung für elektronische Konstruktionen.Die BC547- und 2N2222 NPN -Transistoren sind für ihre geringen Rauschen bzw. hohen Schaltgeschwindigkeiten bekannt.In der Zwischenzeit werden die PNP -Transistoren der BC557 und 2907 für ihre präzise Stromkontrolle und Haltbarkeit geschätzt.Die weit verbreitete Verwendung dieser Transistoren in verschiedenen Anwendungen, von Audioverstärkern bis hin zu digitalen Logikkreisen, betonen ihre Bedeutung.

Häufig gestellte Fragen [FAQ]

1. Was sind die Hauptrollen von Transistoren in elektronischen Schaltkreisen?

Transistoren sind Schlüsselkomponenten in elektronischen Schaltungen, die hauptsächlich zum Verstärken und Schalten elektronischer Signale verwendet werden.Sie ermöglichen die Kontrolle großer Ströme und Spannungen unter Verwendung kleinerer Steuersignale, wodurch sie in einer Vielzahl von Anwendungen sehr nützlich sind, von einfachen elektronischen Geräten bis hin zu komplexen integrierten Schaltungen.Ihre Fähigkeit, elektrische Signale zu regulieren und zu verstärken, ist für die moderne Elektronik von grundlegender Bedeutung und ermöglicht die Erstellung von allem, von Audioverstärkern bis hin zu hoch entwickelten Computergeräten.

2. Wie wirken sich die Konstruktionsunterschiede zwischen NPN- und PNP -Transistoren auf ihre Funktionalität aus?

Die Konstruktionsunterschiede zwischen NPN- und PNP -Transistoren beeinflussen ihre Funktionalität signifikant.NPN-Transistoren haben eine P-Typ-Basis zwischen zwei Schichten vom Typ N-Typ, während PNP-Transistoren eine N-Typ-Basis zwischen zwei P-Typen-Schichten haben.Diese Unterschiede bestimmen die Art der Mehrheitsladungsträger - Elektronen für NPN -Transistoren und Löcher für PNP -Transistoren.Infolgedessen wirkt sich dies auf ihre Vorspannungsanforderungen und die Richtung des Stromflusses aus.NPN -Transistoren benötigen typischerweise eine positive Spannung an der Basis im Vergleich zum Emitter, während PNP -Transistoren eine negative Spannung benötigen.Diese Eigenschaften bestimmen ihre Eignung für verschiedene Anwendungen und beeinflussen, wie sie in verschiedene Schaltungskonstruktionen integriert werden.

3. Welche Bedeutung hat die in Schaltungsdiagramme verwendeten Transistorsymbole?

Transistorsymbole spielen eine wichtige Rolle in Schaltplänen und bieten eine standardisierte Methode zur Darstellung von Transistoren.Diese Symbole vereinfachen das Verständnis und die Kommunikation von Schaltungsdesigns.Die Richtung des Pfeils auf dem Emitter im Symbol zeigt die Richtung des herkömmlichen Stromflusses an, der erforderlich ist, um den Transistor korrekt zu identifizieren und zu lokalisieren.Diese Standardisierung trägt dazu bei, die Genauigkeit und Konsistenz in der Schaltungsdesign und -analyse zu gewährleisten, und fördert eine effektive Kommunikation zwischen Ingenieuren und Technikern.

4. Welche Schritte sind mit dem Testen eines Transistors involviert, um sicherzustellen, dass er korrekt funktioniert?

Durch das Testen eines Transistors wird ein Multimeter-Set auf den Dioden-Testmodus verwendet, um die Vorwärts- und Rückwärtsverzerrung der Basis-Emitter- und Base-Collector-Kreuzungen zu überprüfen.Für NPN -Transistoren sollten Sie den positiven Vorsprung auf der Basis und die negative Führung auf den Emitter und den Sammler platzieren.Ein Vorwärtsspannungsabfall sollte beobachtet werden.Wenn die Verbindungen umgekehrt sind, sollte es keine signifikante Lektüre geben.Bei PNP -Transistoren ist der Prozess ähnlich, aber die Bleiverbindungen umgekehrt.Diese Tests bestätigen, ob der Transistor korrekt funktioniert, indem die Integrität seiner Kreuzungen überprüft und sichergestellt wird, dass ordnungsgemäßes Verhalten sowohl unter Vorwärts- als auch unter Bedingungen für die Rückwärtsverzerrung sichergestellt wird.

5. Warum ist es nützlich, die praktischen Unterschiede zwischen NPN- und PNP -Transistoren zu verstehen?

Das Verständnis der praktischen Unterschiede zwischen NPN- und PNP -Transistoren ist hilfreich, um den entsprechenden Typ für bestimmte Anwendungen auszuwählen.NPN-Transistoren werden aufgrund ihrer höheren Elektronenmobilität im Allgemeinen für Hochgeschwindigkeits- und Hochleistungsanwendungen bevorzugt.Andererseits werden PNP -Transistoren häufig in Situationen verwendet, in denen eine positive Spannungsregelung erforderlich ist.Durch das Erkennen dieser Unterschiede können Ingenieure und Techniker Schaltkreise entwerfen, die sowohl effizient als auch zuverlässig sind, um eine optimale Leistung für ihre beabsichtigten Anwendungen zu gewährleisten.

6. Welche häufigen Fallstricke müssen bei der Arbeit mit Transistoren in elektronischen Schaltkreisen vermieden werden?

Bei der Arbeit mit Transistoren sollten mehrere gängige Fallstricke vermieden werden.Eine falsche Verzerrung kann zu Fehlfunktionen oder Schäden der Transistor führen.Eine unsachgemäße Handhabung kann zu einer statischen Entladung führen und empfindliche Komponenten schädigen.Die Sicherstellung der ordnungsgemäßen Identifizierung und Prüfung von Transistoren ist entscheidend, um die Verwendung des falschen Typs in einer Schaltung zu vermeiden, was die Leistung und Zuverlässigkeit beeinträchtigen könnte.Darüber hinaus ist es vorteilhaft, ein gutes thermisches Management zu gewährleisten, da übermäßige Wärme die Transistorleistung und die Lebensdauer beeinträchtigen können.Indem Techniker sich dieser potenziellen Probleme bewusst sind, können sie die Integrität und Funktionalität ihrer elektronischen Schaltkreise aufrechterhalten.
