Verständnis des Kühlmittel -Bypass -Ventils: Funktion, Typen und Wartung

In der Automobiltechnik arbeiten unzählige Komponenten zusammen, um sicherzustellen, dass der Motor reibungslos und effizient läuft.Es gibt jedoch eine wichtige Komponente, die wir häufig übersehen - das Kühlmittel -Bypass -Ventil.Obwohl viele Autobesitzer mit diesem Ventil möglicherweise nicht vertraut sind, ist es sehr wichtig und seine Hauptfunktion besteht darin, die Motortemperatur zu regulieren, um eine Überhitzung zu verhindern.

Katalog

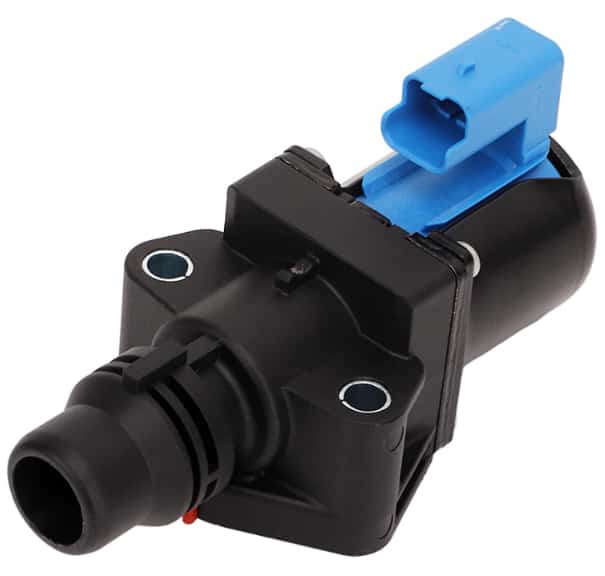

Abbildung 1: Kühlmittel -Bypass -Ventil

Was ist ein Kühlmittel -Bypass -Ventil?

Das Kühlmittel -Bypass -Ventil ist eine kleine, aber wichtige Komponente im Kühlsystem Ihres Fahrzeugs.Es wurde entwickelt, um den Kühlmittelfluss um den Motor während des Starts zu regulieren und abzuschalten, um sicherzustellen, dass sich der Motor schnell erwärmt und extreme Temperaturen vermeidet.

Im Kern steuert das Ventil den Kühlmittelweg und ermöglicht es ihm, bestimmte Bereiche des Motors zu umgehen, bis es die optimale Betriebstemperatur erreicht.Dies hilft, zu verhindern, dass der Motor zu kalt oder zu heiß läuft, was zu Leistungsproblemen oder sogar Schäden im Laufe der Zeit führen kann.

Arten von Kühlmittel -Bypassventilen

Es gibt einige verschiedene Arten von Kühlmittel -Bypass -Ventilen, die jeweils spezifische Zwecke innerhalb des Kühlsystems des Fahrzeugs erfüllen.

Bypassventil mechanischer Kühlmittel

Das mechanische Kühlmittel-Bypass-Ventil ist ein häufig verwendetes federbelastetes Bypassventil.Wenn sich der Motor erwärmt, lockert die Feder das Kühlmittelventil und ermöglicht es dem Kühlmittel, zum Kühlen durch den Kühler zu fließen.Dies steuert und gleicht die Motortemperatur effektiv aus.Das Ventil ist langlebig und kann hohen Temperaturen standhalten, was es zu einer idealen Wahl für ältere Fahrzeuge oder Industriemaschinen macht.Im Laufe der Zeit wird die Feder jedoch allmählich abnimmt und verliert die Spannung, was zu einer instabilen Temperaturregulation führt.

Bypassventil elektronischer Kühlmittel

Das Bypassventil des elektronischen Kühlmittels wird von der Motorsteuereinheit (ECU) gesteuert.Seine Hauptfunktion besteht darin, den Kühlmittelfluss in Echtzeitparametern wie Temperaturen ein- und auszupassen und so die Gesamteffizienz und Leistung des Motors zu verbessern.Dieses Ventil wird elektronisch gesteuert und ermöglicht eine präzisere Durchflussregelung im Vergleich zu mechanischen Ventilen.

Thermalkühlmittel -Bypassventil

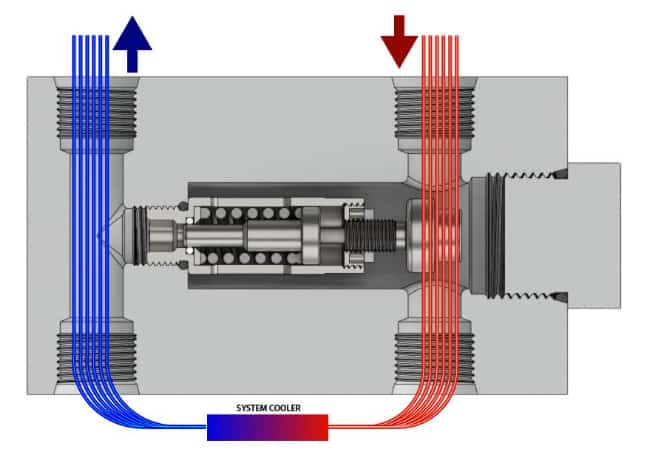

Abbildung 2: Bypassventil des Wärmekühlmittels

Das thermische Kühlmittel-Bypass-Ventil verwendet temperaturempfindliche Elemente wie Wachs oder Flüssigkeit, um den Kühlmittelfluss im Motorkühlsystem zu regulieren, wodurch der Motor seine optimale Betriebstemperatur erreicht und aufrechterhalten wird.Wenn der Motor abkühlt, bleibt der thermische Stellantrieb im Ventil (typischerweise ein Wachspellet) fest, das Ventil geschlossen hält und das Kühlmittel zum Umgehen des Kühlers zwingt.Wenn sich der Motor erwärmt, dehnt sich das Wachs aus, öffnet das Ventil allmählich und lässt das Kühlmittel zum Abkühlen durch den Kühler fließen.Es arbeitet ausschließlich auf der Grundlage der Temperatur, um das Ventil zu öffnen und zu schließen, wodurch das Risiko von Ausfall- und Wartungskosten verringert wird.Im Laufe der Zeit verschlechtern sich die Wachspellets oder Heizelemente jedoch, was zu einer ungenauen Kühlmittelregelung oder einem ungenauen Ausfall der Kühlmitteltemperatur führen kann.

Manuelles Kühlmittel -Bypass -Ventil

Das manuelle Kühlmittel -Bypass -Ventil ermöglicht es dem Namen des Fahrzeugbesitzers, den Kühlmittelfluss manuell zu steuern.Es wird von einem Hebel oder einem Schalter betrieben.Bei Offroad- oder extremen Fahrbedingungen ist der manuelle Betrieb einfach und einfach zu warten.Die Bedarf an manueller Anpassung kann jedoch unpraktisch sein und ist im Vergleich zu einem automatischen System weniger präzise.

Bypassventil in den Thermostat integriert

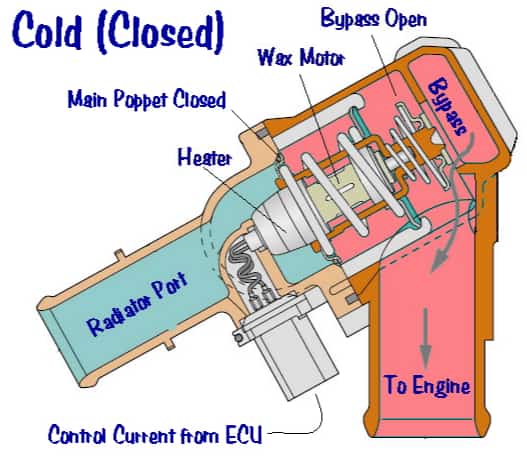

Abbildung 3: Bypassventil, das in den Thermostat integriert ist

Das mit dem Thermostat integrierte Bypassventil ist eine kombinierte Komponente, die in modernen Fahrzeugkühlsystemen verwendet wird.Durch die Kombination des Bypassventils und des Thermostates zu einer einzigen Einheit wird die Anzahl der Komponenten verringert, wodurch das System leichter zu warten ist.Zusammen arbeiten sie zusammen, um die Motortemperatur genauer zu steuern und sie auf einem ausgewogenen Niveau zu halten, was wiederum die Kraftstoffeffizienz verbessert und den Motorverschleiß verringert.

Art des Kühlmittels Bypassventil	Kontrollmethode	Betriebsmechanismus
Bypassventil mechanischer Kühlmittel	Mechanisch (federbelastet)	Öffnet und schließt basierend auf dem Motor Temperatur.
Bypassventil elektronischer Kühlmittel	Elektronisch (ECU-kontrolliert)	Verwendet ECU -Signale, um Kühlmittel zu regulieren fließen.
Thermalkühlmittel -Bypassventil	Thermisch (temperaturempfindlich)	Verwendet die thermische Expansion von Wachs oder Flüssigkeit Ventil öffnen/schließen.
Manuelles Kühlmittel -Bypass -Ventil	Handbuch	Vom Treiber oder Mechaniker gesteuert.
Bypassventil, das in Thermostat integriert ist	In Thermostat integriert	Steuert sowohl Bypass- als auch Kühlerfluss Basierend auf Motortemperatur.

Diagramm 1: Vergleich verschiedener Arten von Kühlmittel -Bypassventil

Woher weiß ich, ob mein Kühlmittel -Bypass -Ventil schlecht ist?

Es gibt mehrere offensichtliche Symptome, die auf ein fehlerhaftes Kühlmittel -Bypass -Ventil hinweisen:

1. Motorüberhitzung

Wenn das Ventil den Kühlmittelfluss nicht regulieren kann, kann der Motor überhitzt, da das Kühlmittel nicht ordnungsgemäß durch den Kühler zirkulieren kann, um den Motor abzukühlen.

2. instabile Motortemperatur

Ein fehlerhaftes Ventil kann dazu führen, dass die Motortemperatur unerwartet schwankt.Die Temperatur kann zu hoch oder zu niedrig werden, was auf einen unsachgemäßen Kühlmittelstromregel hinweist.

3. Ungewöhnliches Geräusch

In einigen Fällen kann ein fehlerhafter Ventil zu ungewöhnlichen Geräuschen führen, insbesondere wenn das Ventil in einer Position steckt.

4. Überprüfen Sie die Motorlicht beleuchtet

Ein fehlgeschlagenes Kühlmittel -Bypass -Ventil kann die Überprüfung der Motorleuchte auslösen oder Fehlercodes aus dem Temperaturregulierung oder dem Ausfall des Kühlsystems ausschalten.

5. Kühlmittellecks

Wenn das Ventil oder seine Dichtungen beschädigt sind, kann Kühlmittel aus dem System auslaufen, was zu sichtbaren Pfützen unter dem Fahrzeug oder einem Abfall des Kühlmittelpegels führt.

6. Langsamer Motorwärm-up

Wenn das Ventil geöffnet ist, kann Kühlmittel den Motor umgehen und verhindern, dass es schnell seine optimale Betriebstemperatur erreicht.

So bestätigen Sie ein schlechtes Kühlmittel -Bypass -Ventil？

Schritt 1: visuelle Inspektion

Überprüfen Sie das Bypass -Ventil auf Rost oder Anzeichen dafür, dass es stecken bleibt.Überprüfen Sie, ob die Ventilfeder ihre Elastizität verloren hat, und stellen Sie sicher, dass der Kühlmittelpegel im normalen Bereich liegt.Jeder dieser Faktoren könnte den Kühlmittelfluss beeinflussen.

Schritt 2: Hören Sie auf ungewöhnliche Klänge

Wenn das Bypass -Ventil fehlerhaft ist, können Sie ein "zischendes" Klang hören, wenn das Kühlmittel durch das System fließt.Dies könnte auf ein Problem mit dem Ventil hinweisen.

Schritt 3: Verwenden Sie einen OBD-II-Scanner

Verwenden Sie ein OBD-II-Tool, um das Problem zu diagnostizieren, indem Sie nach Fehlercodes scannen.Diese Codes können dazu beitragen, festzustellen, ob das Problem mit dem Kühlmittel -Bypass -Ventil oder einer anderen Systemkomponente zusammenhängt.

Schritt 4: Wenden Sie sich an einen Fachmann

Wenn das Problem weiterhin besteht, wenden Sie sich an einen professionellen Mechaniker oder besuchen Sie eine Reparaturwerkstatt, um eine gründliche Inspektion und eine ordnungsgemäße Diagnose zu erhalten.

Ersetzen oder Reparatur eines Kühlmittel -Bypass -Ventils

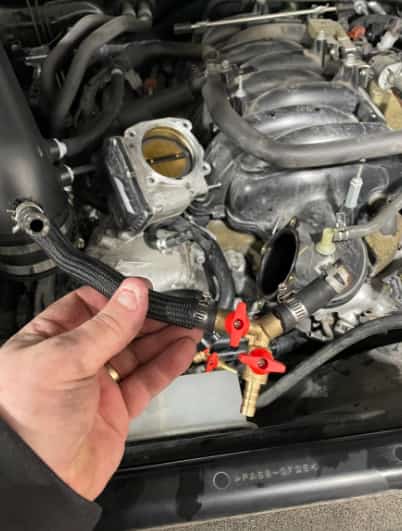

Abbildung 4: Reparieren Sie das Kühlmittel -Bypass -Ventil

• Mechanische Kühlmittel -Bypass -Ventil

Nach der Inspektion ist ein Ersatz erforderlich, wenn die Feder im mechanischen Bypassventil ihre Elastizität verloren oder das Ventil beschädigt ist.Stellen Sie sicher, dass das neue Ventil mit den ursprünglichen Fahrzeugteilen kompatibel ist.

Schritte:

Wenn die Feder im mechanischen Bypassventil ihre Elastizität verloren hat oder das Ventil beschädigt ist, ist ein Ersatz erforderlich.Stellen Sie sicher, dass das neue Ventil mit den ursprünglichen Fahrzeugteilen kompatibel ist.Lassen Sie zunächst den Kühlmittel ab und lassen Sie den Motor abkühlen.Suchen Sie dann das Ventil in der Nähe des Thermostats oder der Kühlmittelschläuche.Trennen Sie den Schlauch und entfernen Sie die Befestigungsschrauben, nehmen Sie dann das alte Ventil heraus.Installieren Sie das neue Ventil anschließend, sichern Sie es mit den Schrauben und verbinden Sie den Schlauch wieder.Schließlich füllen Sie das Kühlsystem nach, bluten Sie jede Luft aus dem System und testen Sie die Temperaturregulation des Motors, um eine ordnungsgemäße Funktion zu gewährleisten.

• Bypass -Ventil elektronischer Kühlmittel

Für das Bypassventil des elektronischen Kühlmittels muss das Bypassventil möglicherweise ersetzt oder der elektrische Anschluss repariert werden.

Schritte:

Um das Bypassventil des elektronischen Kühlmittels zu ersetzen, trennen Sie zunächst die Autobatterie.Abtropfen Sie das Kühlmittel ab und positionieren Sie das Ventil in der Nähe des Thermostats.Trennen Sie den elektrischen Stecker und entfernen Sie die Befestigungsschrauben, um das Ventil auszuziehen.Installieren Sie das neue elektronische Ventil, verbinden Sie die Schläuche und die elektrischen Verbindungen wieder.Füllen Sie das Kühlmittel nach, verbinden Sie die Batterie wieder und starten Sie den Motor, um den Systembetrieb zu überprüfen, und stellen Sie sicher, dass keine Fehlercodes vorliegen.

• Bypassventil integrierter Austausch

Wenn das Bypassventil in den Thermostat integriert ist, muss die gesamte Komponente gemeinsam ersetzt werden.Stellen Sie sicher, dass alle Verbindungsteile bei der Installation der neuen Komponente ordnungsgemäß angeschlossen sind, um eine nicht ordnungsgemäße Installation zu vermeiden, die dazu führen kann, dass das Kühlsystem zu Fehlfunktionen führt.

Schritte:

Lassen Sie zuerst das Kühlmittel ab und entfernen Sie das Thermostatgehäuse.Trennen Sie alle verbundenen Schläuche und Befestigungselemente.Entfernen Sie das alte integrierte Gerät sorgfältig und installieren Sie das neue, um eine ordnungsgemäße Ausrichtung zu gewährleisten.Schließen Sie die Schläuche wieder an, füllen Sie das Kühlsystem nach und bluten Sie die Luft.Testen Sie schließlich das System, um sicherzustellen, dass es die Temperatur korrekt steuert und frei von Lecks ist.

• Manuelles Kühlmittel -Bypass -Ventil

Für das manuelle Kühlmittel -Bypass -Ventil wird das Ventil aus dem Kühlmittelschlauch und dem Kontrollmechanismus entfernt.

Schritte:

Trennen Sie zuerst den manuellen Hebel oder den Schalter, schrauben Sie die Befestigungsschrauben ab und entfernen Sie dann das Ventil.Installieren Sie das neue Ventil anschließend, sichern Sie es mit den Schrauben und verbinden Sie den Schlauch und das manuelle Steuergerät wieder.Nachfüllen Sie das Kühlsystem mit Kühlmittel, entlüften Sie die Luft aus dem System und testen Sie auf Lecks und den ordnungsgemäßen Betrieb.

• Thermalkühlmittel -Bypassventil

Schritte:

Lassen Sie zuerst das Kühlmittel ab und positionieren Sie das Ventil in der Nähe des Thermostaten oder des Kühlerschlauchs.Entfernen Sie den Kühlmittelschlauch und schrauben Sie die Befestigungsschrauben des Ventils ab.Installieren Sie das neue Wärmeventil und stellen Sie sicher, dass es korrekt positioniert ist, und verbinden Sie dann den Schlauch wieder.Füllen Sie das Kühlsystem nach, bluten Sie die Luft und überprüfen Sie den Betrieb des Ventils, indem Sie die Motortemperatur überwachen.

Häufig gestellte Fragen [FAQ]

1. Was passiert, wenn ein Kühlmittel -Bypass -Ventil ausfällt?

Wenn das Kühlmittel -Bypass -Ventil ausfällt, kann der Motor bei Überhitzung oder länger dauern, bis die optimale Temperatur erreicht ist.Dies kann zu einer schlechten Leistung, einem erhöhten Kraftstoffverbrauch und sogar zu Motorschäden führen.

2. Wie kann ich feststellen, ob mein Kühlmittel -Bypass -Ventil fehlerhaft ist?

Zu den Anzeichen eines fehlerhaften Ventils gehören schwankende Motortemperatur, Kühlmittellecks und schlechte Motorleistung.Es ist am besten, einen diagnostischen Scheck durchzuführen, wenn Sie ein Problem vermuten.

3. Kann ich selbst ein Kühlmittel -Bypass -Ventil ersetzen?

Ja, mit den richtigen Werkzeugen und einem grundlegenden Verständnis des Kühlsystems Ihres Fahrzeugs können Sie das Kühlmittel -Bypass -Ventil ersetzen
