Beherrschen der ECU -Diagnostik mit einem Multimeter

Das Testen einer Motorsteuerung (ECU) mag kompliziert klingen, aber mit einem Multimeter und einigen grundlegenden Werkzeugen ist es einfacher als Sie denken.In diesem Handbuch zeigen wir Ihnen genau, wie Sie Ihre ECU Schritt für Schritt testen und gleichzeitig hilfreiche Tipps teilen, um den Prozess einfacher und effektiver zu machen.Egal, ob Sie bei der Fehlerbehebung bei einem Problem oder nur neugierig darauf sind, wie Ihr Fahrzeug funktioniert, dieser Leitfaden hat Sie behandelt.Fangen wir an!

Katalog

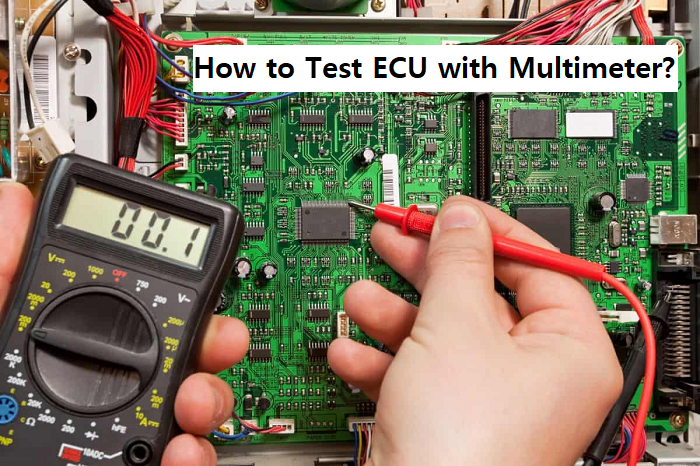

Abbildung 1. ECU -Test mit einem Multimeter

Erklären der Motorsteuereinheit (ECU)

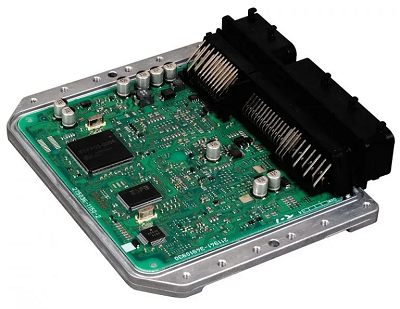

Abbildung 2. Motorregeleinheit

Die Motorsteuerung (ECU) ist der Kern des Motormanagementsystems eines Fahrzeugs.Es integriert Sensoreingaben, verarbeitet Daten und steuert wesentliche Komponenten wie Kraftstoffinjektoren und Zündsysteme.Die ECU wird als dynamischer Steuerpunkt und sorgt für eine präzise Synchronisation von Motorfunktionen, um eine zuverlässige Leistung, optimale Effizienz und minimale Emissionen zu erzielen.Im Inneren des ECU arbeiten Mikroprozessoren zusammen mit Hardware wie Keramiksubstraten, fortschrittlichen Leiterplatten und elektronischen Armaturen.In seinem Kern befindet sich ein Mikrocontroller -Chip mit anpassbarer Software, die aktualisiert werden kann, um die betrieblichen Herausforderungen zu bewältigen oder die Funktionalität zu verbessern.

Moderne Ecus fallen in zwei Hauptkategorien:

- - Digital Ecus Verwenden Sie Mikroprozessoren für präzise, ​​Echtzeitanpassungen und Exzellent in Fahrzeugen, die eine komplexe Datenverarbeitung für erweiterte Funktionen erfordern.

- - Analoges Ecus Verlassen Sie sich auf einfachere Komponenten wie Widerstände und Kondensatoren und bieten zuverlässige Leistung für grundlegende Motormanagementaufgaben.

Um den ECU -Typ Ihres Fahrzeugs zu bestimmen oder seine Gesundheit zu überprüfen, wenden Sie sich an das Servicehandbuch oder den Hersteller.Die Diagnostik beginnt häufig mit dem Netzteil mit einem Multimeter.Schließen Sie die rote Leitung mit dem Stromanschluss und dem schwarzen Blei zu einem Grundpunkt an.Eine funktionierende ECU benötigt typischerweise eine Spannung zwischen 12 bis 16 Volt.

Wie funktioniert Ecus?

Die Motorsteuerung (ECU) dient als zentrales Zentrum moderner Motormanagementsysteme und orchestriert eine Vielzahl von Funktionen, um einen effizienten Fahrzeugbetrieb zu gewährleisten.Sein Hauptzweck ist es, das optimale Luftstoffmisch und die Zündzeit zu berechnen, indem Echtzeiteingaben von einem Netzwerk von Sensoren verarbeitet werden, das strategisch im gesamten Fahrzeug positioniert ist.Durch die Regulierung des Kraftstoffinjektoren und des Zündsystems sorgt die ECU unter unterschiedlichen Fahrbedingungen durch eine konsistente Motorleistung.

Im Zentrum der Funktionalität des ECU steht die Fähigkeit, Sensordaten kontinuierlich zu überwachen und zu interpretieren, sodass sie genaue Anpassungen in Echtzeit vornehmen können.Die Daten, die es verarbeitet, enthalten kritische Parameter wie:

• Motordrehzahl (Drehzahl): Durch die Verfolgung der Revolutionen pro Minute des Motors bestimmt das ECU das Timing und das Volumen der Kraftstoffeinspritzung, um sicherzustellen, dass die Stromversorgung den Betriebsanforderungen des Motors entspricht.

• Drosselklappenposition: Das ECU m Siegs, wie weit das Gaspedal gedrückt wird, was ein direktes Maß für die Motorlast bietet.Diese Informationen sind von entscheidender Bedeutung für die Optimierung der Kraftstoffversorgung und die Verwaltung der Beschleunigungsreaktionsfähigkeit.

• Verteiler absoluter Druck (Karte): Der Luftdruck innerhalb des Ansaugkrümmers wird überwacht, um das Luftstoffverhältnis dynamisch einzustellen, insbesondere unter unterschiedlichen Höhen oder Lasten.Dies gewährleistet eine konsequente Verbrennung und vermeidet das Klopfen des Motors.

• Einnahmelufttemperatur: Die Temperatur der eingehenden Luft wirkt sich auf die Dichte aus.Das ECU verwendet diese Daten, um die Kraftstoffeinspritzung für eine verbesserte Verbrennungseffizienz und die Leistung zu optimieren.

• Sauerstoffsensorsignale: Sauerstoffsensoren positioniert in der Abgasanlage überwachen die Luftkraftstoffmischung nach der Verbrennung.Das ECU stützt sich auf dieses Feedback, um ein Gleichgewicht zwischen Leistung und Emissionskontrolle aufrechtzuerhalten und die Einhaltung der Umweltstandards sicherzustellen.

• Sensorsignale klopfen: Abnormale Verbrennungsereignisse wie Klopfen oder Pinging werden von diesen Sensoren nachgewiesen.Das ECU passt das Zündzeitpunkt an, um diese Probleme zu mildern und mögliche Motorschäden zu verhindern.

Durch die Synthese dieser Sensordaten berechnet das ECU die genaue Kraftstoffmenge und den genauen Zeitpunkt für die Sparkzündung, um eine optimale Verbrennung zu erzielen.Diese fein abgestimmten Anpassungen maximieren die Motoreffizienz, liefern konsistente Leistung und minimieren schädliche Emissionen.

Was ist Multimeter?

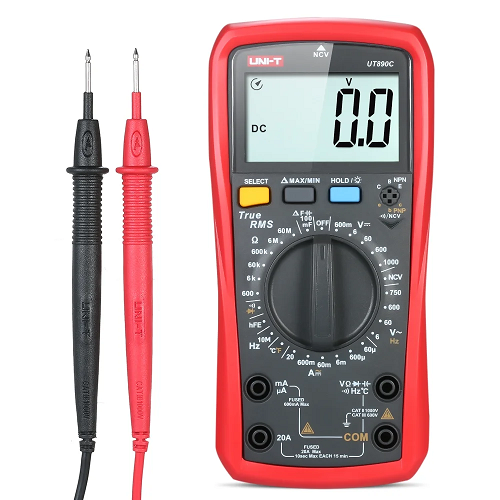

Abbildung 3. Multimeter

Ein Multimeter ist ein diagnostisches Werkzeug, mit dem wichtige elektrische Eigenschaften wie Spannung, Strom und Widerstand gemessen werden können.Seine Vielseitigkeit macht es zu einem Eckpfeiler der elektrischen und elektronischen Diagnostik, insbesondere für komplizierte Systeme wie Motorsteuerungseinheiten (ECUs).Durch ein Multimeter können Sie genaue Messungen anbieten, und ermöglicht es Ihnen, die Funktionalität und Gesundheit von Schaltungen und Komponenten effektiv zu bewerten.Das Design eines Multimeters umfasst drei integrale Komponenten, die in Harmonie arbeiten, um genaue Lesungen bereitzustellen:

• das Messgerät: Diese Komponente dient als Anzeigeschnittstelle und zeigt die gemessenen Werte in einem Format, das Sie leicht interpretieren können.Moderne digitale Messgeräte zeigen präzise numerische Messwerte, während analoge Messgeräte Ergebnisse durch eine sich bewegende Nadel auf einer kalibrierten Skala anzeigen.

• Die Sonden: Dies sind die physikalischen Anschlüsse zwischen dem Multimeter und der zu getesteten Schaltung oder Komponente.In der Regel farblich codiert als rot (positiv) und schwarz (negativ), sorgen die Sonden für eine sichere und genaue Grenzfläche für die Messung.

• Das Zifferblatt: Mit dem Zifferblatt zentral auf dem Multimeter positioniert, können Sie den entsprechenden Messmodus und den entsprechenden Bereich auswählen.Diese Funktion ist wichtig, um die Funktionalität des Multimeter auf die zu bewertende spezifische elektrische Eigenschaft anzupassen und genaue Ergebnisse zu gewährleisten.

Multimeter werden weitgehend in zwei Typen eingeteilt, die jeweils für verschiedene Anwendungen geeignet sind:

-Analoge Multimeter: Durch ihre Einfachheit gekennzeichnet diese Geräte werden eine Nadel verwendet, um Messwerte anzuzeigen.Sie sind besonders effektiv, um schwankende Signale in Echtzeit zu beobachten, was sie für bestimmte diagnostische Aufgaben wertvoll macht, obwohl sie weniger genau sind als ihre digitalen Gegenstücke.

-Digitale Multimeter (DMMS): Digitale Multimeter sind die bevorzugte Wahl für die meisten modernen Diagnostik.Erweiterte Modelle umfassen häufig Funktionen wie automatische Bereichen, Daten halten und Konnektivitätsoptionen für die Verbesserung der Benutzerfreundlichkeit.

So testen Sie ein ECU mit einem Multimeter: detaillierter Anleitung

Das Testen einer Motorsteuerungseinheit (ECU) mit einem Multimeter ist eine zuverlässige und effiziente Methode zur Beurteilung der Funktionalität und der Identifizierung potenzieller Fehler.Durch die Konzentration auf die kritischen Aspekte des ECU - die Versorgung der Kraft, die Bodenverbindung und die Eingangs-/Ausgangssignale - können Sie Probleme diagnostizieren, die sich möglicherweise auf die Leistung Ihres Fahrzeugs auswirken.Diese Anleitung enthält eine detaillierte, schrittweise Erklärung, mit der Sie eine genaue Diagnose mit einem Multimeter durchführen können.

Eine ordnungsgemäß funktionierende ECU basiert auf drei wesentlichen Komponenten, wobei jeweils eine entscheidende Rolle in seinem Betrieb spielt:

- Die Stromversorgung stellt sicher, dass die ECU die richtige Spannung erhält, die für den nahtlosen Betrieb erforderlich ist.

- Die Grundverbindung wirkt als Referenzpunkt für den Stromfluss, der für die Aufrechterhaltung der Schaltungsstabilität essentiell ist.

- Die Eingangs-/Ausgangssignale ermöglichen es dem ECU, mit Sensoren und Aktuatoren im gesamten Fahrzeug zu kommunizieren, wodurch Echtzeitanpassungen an Motorparametern ermöglicht werden.

Das Testen dieser Elemente beinhaltet die Messung von Spannung, Kontinuität und Widerstand mit einem Multimeter.Jeder Test liefert wertvolle Einblicke in den Zustand des ECU und seine Verbindung zum elektrischen System des Fahrzeugs.

Schritt-für-Schritt-Anleitung zum Testen Ihres ECU

Die Durchführung eines Tests auf Ihrem ECU erfordert sorgfältige Vorbereitung und systematische Ausführung.Befolgen Sie diese Schritte, um Genauigkeit und Sicherheit zu gewährleisten:

Das Fahrzeug vorbereiten: Schalten Sie zunächst den Motor aus und entfernen Sie den Zündschlüssel.Dies verhindert ein Risiko für elektrische Schäden oder Störungen während des Tests.

Suchen Sie das ECU: Identifizieren Sie die Position des ECU im Fahrzeug.Es befindet sich in der Regel in der Nähe des Motors und ist über ein oder zwei Gurte an die Batterie angeschlossen.

Richten Sie den Multimeter ein: Befestigen Sie die schwarze Sonde des Multimeters am negativen Anschluss der Batterie und die rote Sonde am positiven Anschluss.Konfigurieren Sie das Multimeter mit der DC -Spannungseinstellung, da dies der Standard für die Automobildiagnose ist.

Starten Sie den Motor: Schalten Sie die Zündung ein und lassen Sie den Motor einige Minuten lang laufen.Dies stellt sicher, dass das ECU aktiv funktioniert und stabile Messwerte zum Testen bereitstellt.

Spannung messen: Verwenden Sie das Multimeter, um die Spannung am ECU zu messen.Eine Messung zwischen 12 und 16 Volt zeigt eine gesunde Stromversorgung an.Abweichungen außerhalb dieses Bereichs deuten auf ein potenzielles Problem mit dem ECU oder dem elektrischen System hin.

Ergebnisse interpretieren: Wenn der Spannungswert unter 12 Volt fällt oder 16 Volt überschreitet, erhält das ECU möglicherweise keine angemessene Leistung oder kann nicht funktionieren.In solchen Fällen kann eine weitere Diagnose oder ein weiterer Austausch erforderlich sein.

Testen spezifischer Komponenten

Um Ihren diagnostischen Prozess zu verfeinern, testen Sie einzelne Komponenten des ECU mit den folgenden Methoden:

• Testen der Stromversorgung: Konfigurieren Sie den Multimeter im DC -Spannungsmodus.Schließen Sie die rote Leitung mit dem Stromeingangsanschluss des ECU und dem schwarzen Blei zu einem Grundpunkt an.Eine ordnungsgemäße Spannungslesung bestätigt, dass das ECU ausreichend Strom erhält, um effektiv zu arbeiten.

• Testen der Bodenverbindung: Stellen Sie den Multimeter auf den Kontinuitätsmodus ein.Legen Sie eine Sonde auf den ausgewiesenen Bodenpunkt des Fahrzeugs und die andere auf eine Metalloberfläche in der Nähe des ECU.Eine stabile Kontinuitätsablesung sorgt für eine sichere und funktionale Bodenverbindung.

• Testen von Eingangs-/Ausgangssignalen: Siehe das Schaltplan des ECU, um die relevanten Signalstifte zu identifizieren.Testen Sie mit dem Multimeter, der auf die Spannung und den Widerstand eingestellt ist, diese Pins, um zu überprüfen, ob Eingangs-/Ausgangssignale innerhalb der angegebenen Bereiche liegen.Anomalien in diesen Lesungen können auf Probleme mit der Kommunikation der ECU mit Sensoren oder Aktuatoren hinweisen.

Häufige Probleme, die auf ECU -Probleme hinweisen

Eine fehlgeschlagene Motorsteuerung (ECU) kann die Leistung und Effizienz Ihres Fahrzeugs erheblich stören, was zu kostspieligen Reparaturen führt, wenn sie nicht sofort angesprochen werden.Das Erkennen der Symptome eines fehlerhaften ECU frühzeitig ist entscheidend, um Schäden zu mildern und eine optimale Motorfunktionalität aufrechtzuerhalten.Im Folgenden finden Sie einige der häufigsten Anzeichen eines ECU -Versagens.

Ungewöhnliches Verhalten aus dem Motor

Ein beschädigtes ECU manifestiert sich häufig durch unregelmäßiges oder abnormales Motorverhalten, was zu den auffälligsten Indikatoren für ein Problem gehört.Zu den Symptomen können eine signifikante Verringerung der Motorleistung, die verzögerte oder träge Beschleunigung, das häufige Stalling während des Betriebs oder die konsistente Fehlzündung von Zylinder gehören.Diese Probleme beruhen aus der Unfähigkeit des ECU, Sensordaten korrekt zu verarbeiten oder ordnungsgemäße Steuerbefehle an wichtige Komponenten wie Kraftstoffinjektoren und das Zündsystem auszuführen.

Wenn beispielsweise das ECU die richtige Luftstoffmischung nicht beibehält, kann der Motor Schwierigkeiten haben, eine reibungslose Leistung zu erzielen.Diese Störungen können die Antriebsfähigkeit beeinträchtigen und können eskalieren, wenn sie deaktiviert bleiben.Wenn Sie diese Symptome bemerken, ist es unerlässlich, professionelle diagnostische Dienste zu suchen.

Das Motorlicht ist eingeschaltet

Das Check -Motor -Licht ist ein universelles Warnsystem in modernen Fahrzeugen, und seine Beleuchtung signalisiert häufig eine Fehlfunktion innerhalb des Motorsteuerungssystems.Ein fehlerhaftes ECU ist eine häufige Ursache für ein anhaltendes Schachmotorenlicht.In solchen Fällen bemüht sich die ECU, den Motorbetrieb effektiv zu verwalten und das Licht als Warnung auszulösen.

Während das Check -Motor -Licht durch eine Reihe von Problemen verursacht werden kann, die nicht mit der ECU zusammenhängen, sollte seine anhaltende Beleuchtung nicht ignoriert werden.Professionelle diagnostische Tools wie ein OBD-II-Scanner können in der ECU gespeicherte Fehlercodes lesen, die Einblicke in das zugrunde liegende Problem geben.Wenn diese Codes auf ECU-bezogene Fehler hinweisen, ist es wichtig, sie umgehend zu beheben, um weitere Komplikationen zu vermeiden.

Erhöhte Emissionen

Eine fehlerhafte ECU kann die genaue Regulierung des Luftstoffmisch- und Verbrennungsprozesses beeinträchtigen, was zu erhöhten Emissionsniveaus führt.Die Rolle der ECU bei der Aufrechterhaltung eines optimalen Gleichgewichts zwischen Kraftstoffeffizienz und Umweltkonformität wird beeinträchtigt, was häufig zu fehlgeschlagenen Emissionstests führt.

Zusätzlich zu höheren Emissionen können Sie einen erhöhten Rauch aus dem Auspuffrohr beobachten, der häufig von einem deutlichen Geruch von unverbrannten Kraftstoffsgeruch begleitet wird.Dies tritt auf, wenn das ECU den Verbrennungsprozess nicht genau kontrollieren kann, was zu einer unvollständigen Verbrennung von Kraftstoff führt.Dies wirkt sich nicht nur auf die Umwelt aus, sondern verringert auch die Kraftstoffeffizienz und erhöht die Gesamtbetriebskosten.Die Umsetzung dieser Symptome ist unverzüglich für die Erfüllung der Emissionsstandards und zur Erhaltung der Motorleistung von entscheidender Bedeutung.

Die beste Art von Multimeter zum Testen von ECU

Bei der Diagnose einer Motorsteuereinheit (ECU) ist die Auswahl des am besten geeigneten Multimeters für die Erfassung präziser Messungen und zuverlässiger Ergebnisse von entscheidender Bedeutung.Ein digitales Multimeter (DMM) wird aufgrund seiner Genauigkeit, des benutzerfreundlichen Designs und seiner erweiterten Funktionen als optimale Wahl für die ECU-Diagnostik angesehen.Im Gegensatz zu analogen Multimetern, die auf einer sich bewegenden Nadel zur Anzeige von Messungen beruhen, stellen digitale Modelle numerische Werte auf einer klaren Anzeige vor, um eine größere Genauigkeit bei der Messung von Spannung, Widerstand und Kontinuität zu gewährleisten.Diese Parameter sind wichtig für die Bewertung der Gesundheit des ECU und zur Identifizierung potenzieller Fehler.Darüber hinaus macht die Anpassungsfähigkeit digitaler Multimeter sie mit den komplexen Anforderungen moderner Automobilsysteme kompatibel.

Modelle wie die Fluke 88V Automobilmultimeter Bieten Sie fortschrittliche diagnostische Funktionen, einschließlich RPM-Messungen, während budgetfreundliche Optionen wie die Klein Tools MM400 genügt für grundlegende Tests.Priorisieren Sie die Genauigkeit, Haltbarkeit und Sicherheitszertifizierungen (z. B. CAT III) bei der Auswahl eines Multimeters.

Abschluss

Das Testen Ihres ECU mit einem Multimeter scheint zunächst entmutigend zu sein, aber es ist eine Fähigkeit, die jeder mit den richtigen Anleitung und Werkzeugen lernen kann.Wenn Sie verstehen, wie die Motorsteuereinheit Ihres Fahrzeugs funktioniert, und potenzielle Probleme zu ermitteln können, können Sie Zeit, Geld und unnötige Frustration sparen.Unabhängig davon, ob Sie ein Problem diagnostizieren oder nur nach Sicherheit suchen, ist die Verwendung eines Multimeters ein effektiver Weg, um sicherzustellen, dass Ihr Fahrzeug in Topform bleibt.Wenn Sie diesem Leitfaden folgen, sind Sie jetzt für die Kontrolle über die ECU -Diagnostik ausgerüstet und Ihr Auto reibungslos laufen.Haben Sie Vertrauen und zögern Sie nicht, Ihre Erfahrungen oder Fragen zu teilen - jeder Schritt, den Sie unternehmen, bringt Sie näher an die Beherrschung der Gesundheit Ihres Fahrzeugs.

Häufig gestellte Fragen [FAQ]

1. Wie kann ich das ECU testen?

Das Testen eines ECU umfasst die Simulation des elektrischen Systems des Autos unter Verwendung von Tools wie einem ECU -Simulator oder einem diagnostischen Scanner, um Parameter zu überwachen, Fehlercodes zu lesen und die Ausgangssignale zu bewerten, wodurch eine wirksame Diagnose unter kontrollierten Bedingungen ermöglicht wird.

2. Was sind die Risiken, das ECU nicht mit einem Multimeter zu testen?

Ein Multimeter für die ECU -Diagnostik -Risiken nicht entdeckte Fehler, die sich verschlimmern, kostspielige Reparaturen oder Austauschungen verursachen und die Garantien für die Entlarvung führen können.Die Genauigkeit eines Multimeters bei der Messung von Spannung, Widerstand und Kontinuität macht es zu einem wesentlichen Werkzeug für eine effektive Diagnose.

3. Wie kann ich ECU -Fehler verhindern?

Um ECU -Fehler zu verhindern, die ordnungsgemäße Öl- und Kühlmittelspiegel aufrechtzuerhalten, sicherstellen, dass Motorhalterungen und Bremsflüssigkeiten in gutem Zustand sind, und das ECU routinemäßig mit einem Multimeter zu testen, während die Sicherungen und Verkabelungen in die Prüfung von Problemen inspiziert werden.

4. Was passiert, wenn eine ECU -Sicherung fehlerhaft ist?

Eine geblasene ECU -Sicherung kann verhindern, dass der Motor startet oder zum Stillstand führt.Wenn dies auflöst, müssen die Batterie getrennt, die beschädigte Sicherung im Sicherungskasten gelegen und durch eine der richtigen Stromstärke ersetzt werden, um die Funktionalität wiederherzustellen.

5. Setzt das Trennen des Akkus das ECU zurück?

Das Trennen der Batterie kann das ECU in älteren Autos durch Löschen von Fehlercodes zurücksetzen, aber moderne Fahrzeuge behalten häufig die ECU -Einstellungen.Wenden Sie sich an das Fahrzeughandbuch oder einen Fachmann, um Anleitungen zur ordnungsgemäßen Rücksetzung zu erhalten.
