Wie kann man schnell die 4-Band- und 5-Band-Farbcodes eines 1K-Widerstands identifizieren?

Der 1K-Widerstand (1 Kilo-OHM-Widerstand) ist eine der am häufigsten verwendeten grundlegenden elektronischen Komponenten in elektronischen Schaltkreisen.Der mäßige Widerstandswert macht es für verschiedene Anwendungen wie Strombegrenzung, Spannungsabteilung und Signalregulation geeignet.Die Identifizierung eines 1K -Widerstands stützt sich hauptsächlich auf Farbcode -Bändern, wobei unterschiedliche Leistungsbewertungen und Präzisionsniveaus auf bestimmte Schaltungsanforderungen zugeschnitten sind.Dieser Artikel wird sich mit den Eigenschaften des 1K -Widerstands, den Methoden zum Lesen seines Farbcode, seiner Spannungstoleranz und seiner breiten Anwendungs ​​Reihe in praktischen Schaltungen befassen.

Katalog

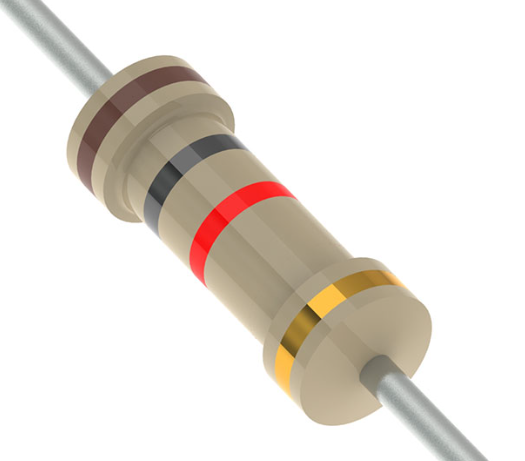

Abbildung 1: 1k Widerstand

Den 1k -Widerstand verstehen

Ein Widerstand ist eine elektronische Komponente, die den Strom begrenzt und die Spannung innerhalb einer Schaltung steuert.Unter dem breiten Bereich der verfügbaren Widerstandswerte ist der 1K-Widerstand (1 Kilo-Ohm-Widerstand) eine der am häufigsten verwendeten Komponenten in verschiedenen elektronischen Konstruktionen.In diesem Artikel werden wir erklären, wie Sie einen 1K -Widerstand lesen, seine Farbbänder identifizieren und seine Anwendungen untersuchen.

Ein 1K -Widerstand hat einen Widerstandswert von 1.000 Ohm.Der Begriff "K" steht für Kilo-Ohm, ein metrisches Präfix, das 1.000 Ohm repräsentiert.Der 1K -Widerstand ist besonders wichtig, da er ein moderates Widerstandsniveau bietet, wodurch er für zahlreiche elektronische Anwendungen geeignet ist, die von Spannungsunterteilern bis hin zu Strombegrenzung reichen.

Wenn der Strom durch einen Widerstand fließt, begrenzt der Widerstand den Strom des Stroms.Ein höherer Widerstandswert ermöglicht es weniger Strom.Daher lässt ein 1K-Widerstand im Vergleich zu höherwertigen Widerständen wie 10K- oder 100K-Widerständen mehr Strom durch den Schaltkreis fließen.

Schlüsselmerkmale eines 1k -Widerstands

Der 1k Ohm -Widerstand ist eine häufige passive elektronische Komponente mit einem Widerstand von 1000 Ohm (1 kΩ).Es wird häufig in Anwendungen wie Strombegrenzung, Spannungsteilung und Signalverarbeitung verwendet.

Leistungsbewertung: In der Regel reicht von 1/8 Watt bis 1/2 Watt, abhängig vom Typ und der beabsichtigten Verwendung.

Toleranz: Zeigt die zulässige Abweichung vom nominalen Widerstandswert an, häufig innerhalb von ± 1%, ± 5%oder ± 10%.Eine geringere Toleranz wird für Präzisionsschaltungen bevorzugt.

Materialtypen: 1K-Widerstände sind in verschiedenen Formaten erhältlich, wie Carbonfilm, Metallfilm und SMD (Surface-Mount-Gerät), basierend auf dem Hersteller und spezifischen Anwendungsanforderungen.

Wie viel Spannung kann ein 1K -Widerstand umgehen?

Die Spannung, die ein 1K -Widerstand standhalten kann, hängt von seiner Leistungsbewertung ab.Gemeinsame Leistungsbewertungen umfassen 1/4 Watt, 1/2 Watt und 1 Watt.Verwenden Sie die folgende Formel, um die maximale Spannung zu bestimmen, die der Widerstand verarbeiten kann:

Für einen Standard 1/4 Watt 1k Widerstand:

Dies bedeutet, dass ein 1/4 Watt 1K -Widerstand Spannungen bis zu 15,8 Volt sicher verarbeiten kann.Wenn Ihre Schaltung eine höhere Spannung benötigt, entscheiden Sie sich für einen Widerstand mit einer höheren Leistungsbewertung.

1k Widerstand 4-Band-Farbcode

Abbildung 2: Widerstandswert: 1k Ohm 5%

Der 4-Band-Farbcode wird üblicherweise zur Identifizierung von Durchläufungswiderständen verwendet.So werden die Farbbänder auf einem 1K -Widerstand lesen:

Farbband	Farbe	Wert
1. Band	Braun	1
2. Band	Schwarz	0
3. Band	Rot	Multiplikator × 100
4. Band	Gold	Toleranz ± 5%

Berechnung:

1 (braun) → Erste Ziffer

0 (schwarz) → zweite Ziffer

× 100 (rot) → Multiplikator

± 5% (Gold) → Toleranz

Endgültiger Widerstand:

Dies bedeutet, dass der tatsächliche Widerstand zwischen 950 Ohm und 1.050 Ohm liegen kann.

1k Widerstand 5-Band-Farbcode (Alternative)

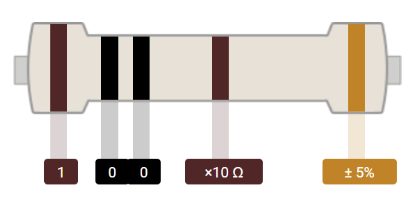

Abbildung 3: Widerstandswert: 1k Ohm 5%

Der 5-Band-Farbcode wird häufig für Widerstände verwendet, die eine höhere Genauigkeit benötigen.Das 5-Band-System fügt eine zusätzliche Ziffern hinzu und verbessert die Genauigkeit.Der Farbcode für einen 1k Ohm -Widerstand mit 5 Bändern lautet wie folgt:

Farbband	Farbe	Wert
1. Band	Braun	1 (1. Ziffer)
2. Band	Schwarz	0 (2. Ziffer)
3. Band	Schwarz	0 (3. Ziffer)
4. Band	Braun	Multiplikator × 10
5. Band	Gold	Toleranz ± 5%

Berechnung:

1 (braun) → Erste Ziffer

0 (schwarz) → zweite Ziffer

0 (schwarz) → dritte Ziffer

× 10 (braun) → Multiplikator

± 5% (Gold) → Toleranz

Endgültiger Widerstand:

Dies führt zu einem Widerstand von 1 km Ohm mit einem zulässigen Toleranzbereich von 950 Ohm bis 1.050 Ohm.

Vergleich zwischen 4-Band- und 5-Band 1K-Widerstand

Der Hauptunterschied zwischen 4-Band- und 5-Band-Widerständen liegt in der Genauigkeit ihres nominalen Widerstands.Während beide Typen einen nominalen Wert von 1K Ohm aufweisen, bietet die 5-Band-Version eine genauere Toleranzniveau, sodass sie für präzise elektronische Anwendungen besser geeignet ist.

Genauigkeit und praktische Auswirkungen

4-Band-Widerstand: Mit einer größeren Toleranz (typischerweise ± 5%) weist er eine geringere Genauigkeit auf, was zu einer höheren potenziellen Abweichung vom nominalen 1K-Wert führt.

5-Band-Widerstand: Mit einer definierten Toleranz von ± 1% oder ± 2% bietet er eine höhere Präzision und eine konsistente Leistung, ideal für Schaltkreise, die genaue Werte benötigen.

Geeignete Anwendungen

4-Band-Widerstand: Geeignet für allgemeine Schaltkreise, Signalverarbeitung und Leistungsverteilung, bei der geringfügige Widerstandsschwankungen die Leistung nicht beeinflussen.

5-Band-Widerstand: Präzisionselektronische Anwendungen wie Kalibrierungsschaltungen, Messinstrumente und empfindliche Analog- oder HF-Schaltungen, die eine hohe Genauigkeit erfordern.

Abschlussauswahlentscheidung

Die Wahl zwischen einem 4-Band- oder 5-Band-Widerstand hängt von den Genauigkeitsanforderungen der Schaltung ab.Wählen Sie einen 5-Band-Widerstand für die strengere Widerstandskontrolle und eine minimale Abweichung.Wenn geringfügige Abweichungen akzeptabel sind, ist der 4-Band-Widerstand kostengünstiger und leichter zu beschaffen.

Anwendungen von 1K -Widerständen in der Elektronik

Dank seines mäßigen Widerstandswerts wird der 1K -Widerstand in elektronischen Schaltungen häufig verwendet, die eine präzise Steuerung von Strom oder Spannung erfordern.Es wird üblicherweise in Spannungsteilern, Strombegrenzung, Signalkonditionierung, Zeitverzögerungsschaltungen und Vorurteilen verwendet, was es zu einer grundlegenden Komponente für das elektronische Design macht.Im Folgenden finden Sie die primären Verwendungen von 1K -Widerständen:

Spannungsteilerschaltungen

1K-Widerstände werden häufig in Spannungsteilerschaltungen verwendet, in denen sie in Reihe mit einem anderen Widerstand angeschlossen sind, um ein Spannungs-Spalt-Netzwerk zu bilden, wodurch die Eingangsspannung auf einen bestimmten Wert reduziert wird.In ADC -Schaltungen können beispielsweise Spannungsteiler höhere analoge Signale auf einen Bereich einstellen, der für Mikrocontroller akzeptabel ist, um eine ordnungsgemäße Signalabtastung sicherzustellen.

Stromlimitwiderstände

1K -Widerstände werden häufig verwendet, um den Strom in Geräten wie LEDs und Transistoren zu begrenzen.Wenn eine LED mit einer DC -Stromquelle verbunden ist, kann übermäßiger Strom sie beschädigen.Das Hinzufügen eines 1K -Widerstands in Serie begrenzt den Strom und sorgt für den sicheren Betrieb.In ähnlicher Weise schützt es in Transistor -Fahrerschaltungen die Basis vor übermäßigem Strom.

Vorspannungsschaltungen

In Transistor- und Betriebsverstärkerschaltungen werden 1K -Widerstände verwendet, um Verzerrungsströme oder Spannungen festzulegen, wodurch geeignete Betriebspunkte festgelegt werden.Beispielsweise kann in einem Common-Emitter-Verstärker ein 1K-Widerstand als Emitterlast dienen, wodurch die Verstärkung stabilisiert und die durch Temperaturdrift verursachte Instabilität verhindert wird.

Pull-up/Pulldown-Widerstände

In digitalen Schaltkreisen können schwimmende Signallinien unsichere Zustände eingeben, was zu Logikfehlern führt.Ein 1K-Widerstand kann als Pull-up- oder Pulldown-Widerstand fungieren, um sicherzustellen, dass das Signal auf einem bestimmten hohen oder niedrigen Niveau bleibt.Beispielsweise hält in einem Tastendschalter eine 1K-Pull-up-Widerstand den Eingangsstift hoch, wenn die Taste nicht gedrückt wird.

Signalkonditionierung

1K -Widerstände können zur Signalkonditionierung verwendet werden, wie z. B. Impedanzanpassung oder Signalpegelanpassung.Bei Verstärkereingängen kann ein 1K-Widerstand hochfrequentes Rauschen reduzieren und die Signalqualität verbessern.In Audiosystemen kann es auch für die Verschiebung des Niveaus verwendet werden, um eine Signalverzerrung zwischen verschiedenen Geräten zu verhindern.

Zeitschaltungen

In Kombination mit Kondensatoren bilden 1K -Widerstände RC -Timing -Schaltkreise, die Lade- und Entladungszeitkonstanten steuern.In 555 Timer- oder Oszillatorschaltungen hilft der 1K -Widerstand bei der Bestimmung der Signalfrequenz und der Impulsbreite.Beispielsweise beeinflusst die RC -Kombination in PWM -Schaltkreisen den Arbeitszyklus und ermöglicht verschiedene Anwendungsanforderungen.

Sensorschnittstellen

Viele Sensoren verlangen Widerstände, um ihre Ausgangssignale anzupassen, um die Kompatibilität mit Mikrocontroller -Eingangsbereichen sicherzustellen.In Thermistorschaltungen kann beispielsweise ein 1K -Widerstand einen Spannungsteiler bilden, sodass der Mikrocontroller die Temperaturänderungen genau messen kann.Es hilft auch dabei, eine Stromüberlastung zu verhindern und sowohl den Sensor- als auch den Verarbeitungsschaltung zu schützen.

Audioverstärker

In Schaltkreisen von Audioverstärkern werden 1K -Widerstände verwendet, um Verstärker, Verzerrungspannungen oder Stabilisierungsschaltungen festzulegen.Bei Transistorverstärkern können sie als Kollektor- oder Emitterlasten dienen, um sicherzustellen, dass das verstärkte Signal ungelegt bleibt.In Audioverstärkern OP-Ampere fungieren sie als Rückkopplungswiderstände, um die Verstärkung anzupassen.

Filterungsschaltungen

In passiven Filtern (z. B. Tiefpass- oder Bandpassfilter) können 1K-Widerstände in Kombination mit Kondensatoren hohe oder niederfrequente Signale begrenzen.In Audiosystemen bildet beispielsweise ein 1K-Widerstand, der mit einem 10-nF-Kondensator gepaart ist, einen einfachen Hochpassfilter, wodurch niederfrequentes Geräusch entfernt und die Klangqualität verbessert wird.In HF -Schaltungen hilft es bei der Signalkonditionierung und reduziert die Störung.

Feedback -Schaltungen

In Betriebsverstärkerschaltungen werden 1K -Widerstände häufig in negativen Rückkopplungsschleifen verwendet, um die Verstärkung zu kontrollieren.In einem invertierenden Verstärker bestimmt der Wert des Rückkopplungswiderstands beispielsweise den Verstärkungsfaktor.Durch die angemessene Auswahl eines 1K -Widerstands sorgt die lineare Amplifikation ohne Verzerrung oder Schwingung aufgrund von übermäßigem Gewinn.

Überstromschutz

In einigen Leistungsschaltungen können 1K -Widerstände als Überstromschutz dienen.Beispielsweise kann in MOSFET -Schaltkreisen ein 1K -Widerstand in Reihe mit dem Gate angeschlossen werden, um die Stromschwankungen während des Schaltens zu begrenzen.Darüber hinaus kann es bei selbstressiven Sicherungsschaltkreisen als extra limitierende Komponente wirken, wodurch überlastende Schäden an elektronischen Geräten verhindern.

Häufig gestellte Fragen [FAQ]

1. Was ist die Farbkombination für einen 1k -Widerstand?

Der Farbcode für einen 1kΩ -Widerstand ist braun, schwarz, rot.

2. Was ist der Farbcode 5 Band für 4,7 Kilo Ohm Widerstand?

Der 5-Band-Farbcode für einen 4,7 ken-Widerstand ist gelb, violett, rot, gold.

3. Was ist die Abkürzung für den Farbcode eines Widerstands?

Eine Abkürzung für den Widerstandsfarbcode:

0-Black, 1-Brown, 2-rot, 3-orange, 4-mündig, 5-grün, 6-blau, 7-Violett, 8 Grau, 9-weiß.

Multiplikatoren: Schwarz × 1, Braun × 10, Rot × 100, Gold ± 5%, Silber ± 10%.
