Wie man Picofarads (PF) in NF, µF und F - mit Beispielen umwandelt

Bei der Arbeit mit Elektronik können Sie auf den Begriff Picofarad (PF) stoßen, einer winzigen Einheit zur Messung der Kapazität.Während es wie ein kleines Detail erscheinen mag, sind Kondensatoren, die in Picofarads bewertet wurden, in Schaltkreisen, insbesondere in Funkfrequenzanwendungen (RF), Signalfilter und Hochgeschwindigkeitselektronik, unerlässlich.Das Verständnis, was ein Picofarad ist und wie es in andere Kapazitätseinheiten wie Nanofarads (NF) und Mikrofarads (µF) umwandelt werden kann, hilft bei der Auswahl der richtigen Komponenten für eine Schaltung.In diesem Leitfaden erklärt, was ein Picofarad ist, warum es wichtig ist und wie man es leicht mit praktischen Beispielen umwandelt.

Katalog

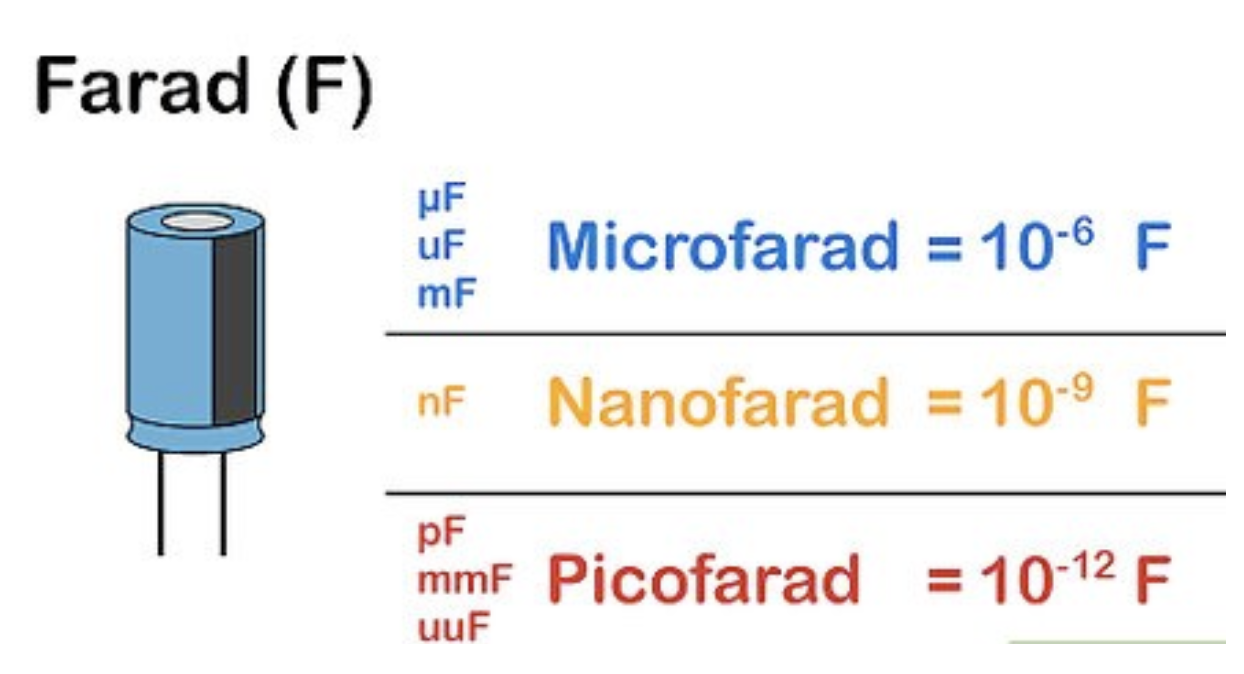

Abbildung 1. Konvertieren Sie Picofarads (PF) in NF, µF und F

Was ist ein Picofarad?

Ein Picofarad (PF) ist eine fraktionelle Kapazitätseinheit, die viel kleiner als eine Farade (F) ist, die die Standard -Si -Einheit ist.Ein Picofarad entspricht 0,000000000001 Farads (10⁻¹² F).Da eine Farade für praktische elektronische Anwendungen zu groß ist, werden stattdessen kleinere Einheiten wie Mikrofarads (µF), Nanofarads (NF) und Picofarads (PF) verwendet.

Das Präfix "Pico-" im metrischen System bedeutet eine Billionth.Bei Kapazitätsmessungen bedeutet dies:

• 1 PF = 0,001 NF

• 1 PF = 0,000001 µf

Aufgrund seines geringen Kapazitätswerts ist der Picofarad häufig in Hochfrequenzschaltungen, RF-Anwendungen (Funkfrequenz) und anderen Präzisionselektronik zu finden.In Picofarads bewertete Komponenten werden für Feinabstimmungsschaltungen, die Aufrechterhaltung der Signalintegrität und die Impedanzanpassung in miniaturisierten und Hochgeschwindigkeits-Designs verwendet.

Wie konvertiere ich Picofarads?

Die Umwandlung von Picofarads (PF) in andere Kapazitätseinheiten wie Nanofarads (NF), Mikrofaradien (µF) und Faraden (F) ist für den Schaltungsdesign und die Analyse von wesentlicher Bedeutung.Da diese Einheiten einer metrischen Skala folgen, sind die Konvertierungen unter Verwendung fester Multiplikationsfaktoren unkompliziert.Im Folgenden finden Sie die wichtigsten Konvertierungen mit Beispielen für Klarheit.

Picofarad nach Nanofarad (PF bis NF)

Die Nanofarad (NF) ist ein Milliarden einer Farade (10⁻⁹ F), und die Beziehung zwischen Picofarads und Nanofarads lautet:

1 PF = 0,001 NF

Um Picofarads in Nanofarads umzuwandeln, multiplizieren Sie den Kapazitätswert mit 0,001.

Beispielkonvertierungen:

• 10 PF → 10 × 0,001 = 0,01 NF

• 500 PF → 500 × 0,001 = 0,5 NF

• 1000 PF → 1000 × 0,001 = 1 NF

Picofarad nach Farad (PF bis F)

Ein Farad (F) ist die Standardeinheit der Kapazität, aber für die meisten elektronischen Anwendungen extrem groß.Der Konversionsfaktor ist:

1 PF = 1 × 10^-12F

Um Picofarads in Faraden umzuwandeln, multiplizieren Sie den Kapazitätswert mit 10⁻¹².

Beispielkonvertierungen:

• 10 PF → 10 × 10⁻¹² = 0,00000000001 F (oder 10)^-11F)

• 500.000.000.000 PF → 500.000.000.000 × 10^-12= 0,5 f

• 1.000.000.000 PF → 1.000.000.000 × 10^-12= 1 f

Picofarad nach Mikrofarad (PF bis µF)

Die Mikrofaradung (µF) ist ein Millionth einer Farade (10⁻⁶ F).Der Konversionsfaktor ist:

1 PF = 1 × 10^-6 NF = 1 × 10^-12µf

Um Picofarads in Mikrofarads umzuwandeln, multiplizieren Sie den Kapazitätswert mit 10⁻⁶.

Beispielkonvertierungen:

• 10.000 Pf → 10.000 × 10^-6= 0,01 µf

• 100 Pf → 100 × 10^-6= 0,0001 µf

Picofarad -Konvertierungstabelle

Die folgende Tabelle enthält eine kurze Referenz für die Umwandlung von Picofarads (PF) in verschiedene Kapazitätseinheiten, die üblicherweise bei Berechnungen des Schaltungskonstruktion und technischen Konstruktionen verwendet werden.

Picofarads (PF)	Farads (f)	Millifarads (MF)	Mikrofarads (µF)	Nanofarads (NF)	Abfarads (ABF)	Statfarads (STF)
1 Pf	0.000000000001 f	0,000000001 MF	0,000001 µf	0,001 NF	0.000000000000000000001 ABF	0,898755 STF
2 Pf	0.000000000002 f	0,000000002 mf	0,000002 µf	0,002 NF	0.000000000000000000002 ABF	1.79751 STF
3 Pf	0.000000000003 f	0,000000003 mf	0,000003 µf	0,003 NF	0.000000000000000000003 ABF	2.696266 STF
4 Pf	0.000000000004 f	0,000000004 mf	0,000004 µf	0,004 NF	0.000000000000000000004 ABF	3.595021 STF
5 Pf	0.000000000005 f	0,000000005 MF	0,000005 µf	0,005 NF	0.000000000000000000005 ABF	4.493776 STF
6 Pf	0.000000000006 f	0,000000006 mf	0,000006 µf	0,006 NF	0.000000000000000000006 ABF	5.392531 STF
7 Pf	0.000000000007 f	0,000000007 MF	0,000007 µf	0,007 NF	0.000000000000000000007 ABF	6.291287 STF
8 Pf	0.000000000008 f	0,000000008 MF	0,000008 µf	0,008 NF	0.000000000000000000008 ABF	7.190042 STF
9 Pf	0.000000000009 f	0,000000009 mf	0,000009 µf	0,009 NF	0.000000000000000000009 ABF	8.088797 Stf
10 Pf	0.00000000001 f	0,00000001 mf	0,00001 µf	0,01 NF	0.00000000000000000001 ABF	8.987552 STF
11 Pf	0.00000000000011 f	0,000000011 mf	0,000011 µf	0.011 NF	0.000000000000000000011 ABF	9.886307 STF
12 Pf	0.000000000012 f	0,000000012 mf	0,000012 µf	0,012 NF	0.000000000000000000012 ABF	10.785063 STF
13 Pf	0.000000000013 f	0,000000013 mf	0,000013 µf	0,013 NF	0.000000000000000000013 ABF	11.683818 Stf
14 Pf	0.000000000014 f	0,000000014 mf	0,000014 µf	0,014 NF	0.000000000000000000014 ABF	12.582573 STF
15 Pf	0.000000000015 f	0,000000015 mf	0,000015 µf	0,015 NF	0.000000000000000000015 ABF	13.481328 Stf
16 Pf	0.000000000016 f	0,000000016 mf	0,000016 µf	0,016 NF	0.000000000000000000016 ABF	14.380084 STF
17 Pf	0.000000000017 f	0,000000017 mf	0,000017 µf	0,017 NF	0.000000000000000000017 ABF	15.278839 Stf
18 Pf	0.000000000018 f	0,000000018 mf	0,000018 µf	0,018 NF	0.000000000000000000018 ABF	16.177594 Stf
19 Pf	0.000000000019 f	0,000000019 mf	0,000019 µf	0,019 NF	0.000000000000000000019 ABF	17.076349 Stf
20 Pf	0.00000000002 f	0,00000002 mf	0,00002 µf	0,02 NF	0.00000000000000000002 ABF	17.975104 Stf

Wie viel kostet ein Picofarad?

Ein Picofarad (PF) ist eine winzige Kapazitätseinheit, die entspricht 10^{- 12} Faraden.Eine Farad ist die Kapazität, die eine Coulomb der Ladung speichert, wenn eine Potentialdifferenz von einem Volt angewendet wird.Da eine Farade für die meisten elektronischen Schaltkreise unpraktisch groß ist, wird die Kapazität typischerweise in Mikrofaraden (µF), Nanofaraden (NF) und Picofarads (PF) gemessen. Picofarads werden üblicherweise in Hochfrequenzschaltungen, RF-Anwendungen und Signalverarbeitung verwendet, bei denen präzise Kapazitätswerte die Impedanzanpassung, die Signalintegrität und die EMI-Steuerung beeinflussen.Aufgrund ihrer kleinen Werte eignen sie sich ideal für Oszillatoren, Stimmschaltungen und ultra-sensitive Sensoren.

Abschluss

Das Verständnis von Picofarads (PF) und wie sie sich auf andere Kapazitätseinheiten beziehen, ist für die Elektronik von wesentlicher Bedeutung.Unabhängig davon, ob Sie an HF-Schaltungen, Signalfiltern oder Hochgeschwindigkeits-Designs arbeiten, kann die Auswahl des richtigen Kondensators einen großen Unterschied in der Leistung ausmachen.Das Umwandeln von PF in NF, µF oder F ist einfach, wenn Sie die grundlegenden Multiplikationsfaktoren kennen.Mit dem Wissen aus diesem Leitfaden können Sie zuversichtlich die Kapazitätswerte bewältigen und sie in realen Projekten anwenden.Halten Sie diese Konvertierungsreferenz zur Hand, und Sie haben immer die richtigen Werkzeuge für präzises Schaltungsdesign!

Häufig gestellte Fragen [FAQ]

1. Warum sind Picofarads für die Elektronik wichtig?

Picofarads sind wichtig, da sie helfen, Signale in hochfrequenten Schaltungen zu kontrollieren.Sie werden verwendet, um Oszillatoren zu optimieren, Rauschen zu filtern und Signale in HF-Systemen, Antennen und digitalen Schaltungen zu stabilisieren.Selbst eine geringe Änderung der Picofarad-Werte kann die Stimmgenauigkeit in Funkgeräten oder Datenintegrität in Hochgeschwindigkeitsschaltungen beeinflussen.

2. Wo werden Picofarad -Kondensatoren häufig verwendet?

Picofarad-Kondensatoren werden in HF-Schaltungen, Antennen, Signalfiltern, Oszillatoren und Hochgeschwindigkeitsprozessoren verwendet.In Radios helfen sie, die Frequenz anzupassen, während sie in Mikrocontrollern die Taktsignale stabilisieren.Sie verhindern auch Rauschen in Datenleitungen und machen sie für die drahtlose Kommunikation und die schnelle digitale Elektronik wesentlich.

3. Welche Arten von Kondensatoren haben Picofarad -Werte?

Zu den häufigen Typen gehören Keramik-, Glimmer- und Filmkondensatoren.Keramikkondensatoren (wie NP0/C0G) werden zur stabilen Signalfilterung, Glimmerkondensatoren für präzise HF -Tuning und Filmkondensatoren für bestimmte Signalverarbeitungsaufgaben verwendet.Ingenieure wählen basierend auf Stabilität, Genauigkeit und Frequenzbedürfnissen.

4. Was ist der Unterschied zwischen einem Picofarad und einem Mikrofarad?

Ein Picofarad (PF) ist eine Million Mal kleiner als ein Mikrofarad (µF).Picofarads werden zur Feinabstimmung mit hohen Frequenzsignalen verwendet, während Mikrofarads für die Energiespeicherung und die Leistungsfilterung bestimmt sind.Die Verwendung des Falschen kann dazu führen, dass eine Schaltung falsch funktioniert, z. B. die Verschiebung der Funkfrequenz oder das instabile Stromversorgung eines Radios.

5. Was passiert, wenn ich den falschen Kapazitätswert in einer Schaltung verwende?

Die Verwendung des falschen Kondensators kann Signalfehler, Rauschen oder Schaltungsausfall verursachen.In HF -Schaltungen kann es die Frequenzen verschieben.In Leistungsschaltungen kann es die Spannung nicht ordnungsgemäß filtern.Bei Zeitschaltungen kann es langsamer oder beschleunigen.
