Unterschiede zwischen Magnetsensoren und Hall -Effekt -Sensoren

Magnetsensoren und Hall -Effekt -Sensoren werden beide zum Erkennen und Messen von Magnetfeldern verwendet, aber ihre zugrunde liegenden Mechanismen, Leistungsmerkmale und Anwendungen unterscheiden sich erheblich.In diesem Artikel werden die Arbeitsprinzipien, Vorteile, Anwendungsbereiche und Unterschiede zwischen magnetischen Sensoren und Hall -Effekt -Sensoren untersucht.

Katalog

Was ist ein Magnetsensor?

Abbildung 1: Magneter Sensor

Ein Magnetsensor ist ein Gerät, das zur Erkennung und Reaktion auf Magnetfelder verwendet wird und auf basierend auf verschiedenen physikalischen Phänomenen, einschließlich des magnetostriktiven Effekts, der magnetoresistiven Wirkung und des induktiven Effekts, funktioniert.Der magnetostriktive Effekt bezieht sich auf die leichten dimensionalen Veränderungen, die in Materialien auftreten, wenn sie einem Magnetfeld ausgesetzt werden.Magnetostriktive Sensoren verwenden diese Eigenschaft, um dimensionale Änderungen in elektrische Signale umzuwandeln.Die magnetoresistive Wirkung manifestiert sich als Änderung des elektrischen Widerstands bestimmter Materialien unter dem Einfluss eines Magnetfeldes.Magnetoresistive Sensoren verwenden dieses Prinzip, um die Stärke und Richtung von Magnetfeldern zu erkennen.Der induktive Effekt basiert auf dem Prinzip, dass ein sich ändernder Magnetfeld in einem Leiter eine Spannung induziert, die üblicherweise in Fluxgate -Magnetometern und Wirbelstromsensoren angewendet wird.Magnetsensoren können für Anwendungen angepasst werden, die eine präzise Magnetfelderkennung in Branchen wie Automobil, industrielle Automatisierung und Gesundheitsversorgung erfordern.

Was ist ein Hall -Effekt -Sensor?

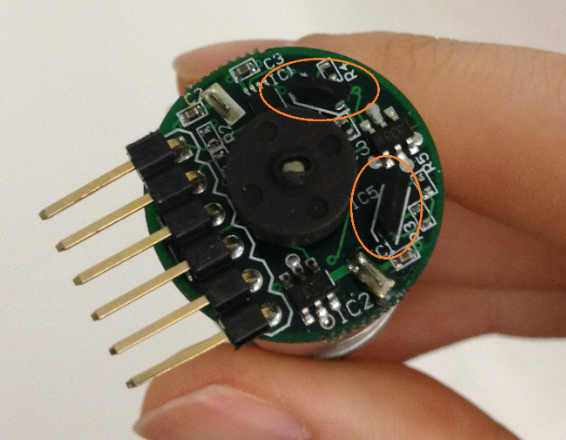

Abbildung 2: Hall -Effekt -Sensor

Ein Hall -Effekt -Sensor ist eine Art Magnetsensor, der den Hall -Effekt nutzt, um das Vorhandensein, die Festigkeit und die Richtung eines Magnetfeldes zu erkennen.Dieser Effekt wurde 1879 vom Physiker Edwin Hall entdeckt und beschreibt, wie ein elektrischer Strom, der durch einen Leiter oder Halbleiter fährtbekannt als die Hallspannung.Hall -Effekt -Sensoren bestimmen die Magnetfeldstärke und -polarität, indem sie diese Spannung messen.Sie werden üblicherweise in der nicht kontaktischen Positionsempfindung, Rotationsgeschwindigkeitsmessung, Stromerkennung und elektronischen Kompasse verwendet.Basierend auf den Merkmalen der Ausgangssignale können Hall -Effekt -Sensoren in analoge Ausgangstypen und digitale Schaltertypen eingeteilt werden, wodurch sie für verschiedene industrielle, kfzisierende und Unterhaltungselektronikanwendungen geeignet sind.

Arbeitsprinzip von Magnetsensoren

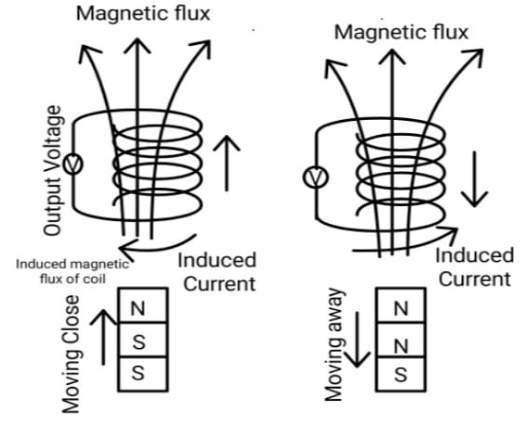

Abbildung 3: Arbeitsprinzip magnetischer Sensoren

Das Arbeitsprinzip von Magnetsensoren basiert auf der Wechselwirkung zwischen Magnetfeldern und Ladungsträgern oder magnetischen Materialien, die hauptsächlich auf den Hall -Effekt, den magnetoresistiven Effekt, die magnetische Induktionseffekt und den magnetostriktiven Effekt beruhen.Der Hall -Effekt tritt auf, wenn ein elektrischer Strom durch ein leitendes Material fließt und ein senkrechter Magnetfeld eine Querspannung erzeugt, die als Hallspannung bezeichnet wird.Hall -Effekt -Sensoren erkennen das Vorhandensein, die Stärke und die Richtung des Magnetfeldes durch Messung dieser Spannung.Die magnetoresistive Wirkung manifestiert sich als Änderung des elektrischen Widerstands unter dem Einfluss eines Magnetfeldes.Häufige magnetoresistive Sensoren sind anisotrope Magnetoresistenz (AMR), Giant Magnetoresistance (GMR) und Tunneling Magnetoresistance (TMR) -sensoren.Der magnetische Induktionseffekt verwendet das Prinzip, dass ein sich ändernes Magnetfeld in einem Leiter eine elektromotive Kraft induziert, die in Fluxgat-Magneten- und Wirbelstromsensoren für die Messung der Magnetfeld und nicht kontaktische Positionsdetektion angewendet wird.Der magnetostriktive Effekt bezieht sich auf die dimensionalen Veränderungen, die in bestimmten Materialien unter einem Magnetfeld auftreten.Magnetostriktive Sensoren nutzen diese Eigenschaft, um die mechanische Dehnung in elektrische Signale umzuwandeln.Magnetische Sensoren verwenden diese physikalischen Effekte, um Magnetfeldvariationen in elektrische Signale umzuwandeln, die für Anwendungen wie Magnetfelderkennung, Positionserkennung, Strommessung, Winkelerkennung und Geschwindigkeitsmessung in analoge oder digitale Ausgänge verarbeitet werden.

Arbeitsprinzip von Hall -Effekt -Sensoren

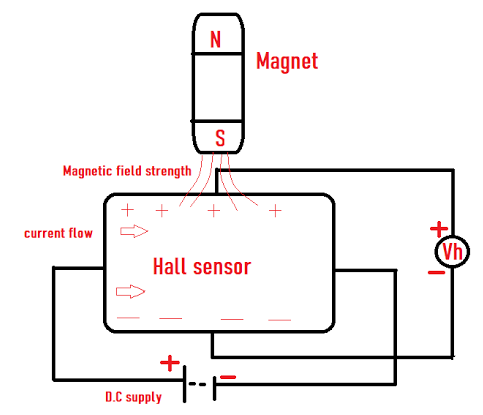

Abbildung 4: Arbeitsprinzip von Hall -Effekt -Sensoren

Das Arbeitsprinzip der Hall -Effekt -Sensoren basiert auf dem Hall -Effekt, der besagt, dass, wenn ein elektrischer Strom durch ein leitendes Material und ein senkrechter Magnetfeld angewendet wirdDifferenz, der als Hallspannung bekannt ist.Die Größe dieser Spannung ist direkt proportional zur Stärke des äußeren Magnetfelds.Durch Messen dieser Spannung können das Vorhandensein, die Richtung und die Stärke des Magnetfeldes bestimmt werden.Ein Hall -Effekt -Sensor besteht typischerweise aus einem Hallelement, einer Signalkonditionierungsschaltung und einer Ausgangsschnittstelle.Das Hallelement erfasst das Magnetfeld, die Signalkonditionierungsschaltung verstärkt, filtert oder konvertiert die Hallspannung, um sicherzustellen, dass sie für die weitere Verarbeitung geeignet ist, und die Ausgangsschnittstelle bietet je nach Anwendungsanforderungen entweder ein analoges oder digitales Signal.Hall-Effekt-Sensoren werden häufig in Anwendungen wie Nichtkontaktpositionserkennung, magnetischen Encodern, Strommessung, Geschwindigkeitsfindung und elektronischen Kompasse verwendet.

Vergleich zwischen magnetischen Sensoren und Hall -Effekt -Sensoren

Vergleichselement	Magnetsensoren	Hall -Effekt -Sensoren
Definition	Eine Klasse von Sensoren, die Magneter erkennen Felder basierend auf verschiedenen physikalischen Prinzipien wie Hall -Effekt, Magnetoresistenz, elektromagnetische Induktion und Magnetostration.	Eine bestimmte Art von Magnetsensor, die arbeitet basierend auf dem Hall -Effekt und erfasst Magnetfelder durch Messung der Hallspannung.
Arbeitsprinzip	Basierend auf dem Einfluss von Magnetfeldern auf den elektrischen oder mechanischen Eigenschaften von Materialien, einschließlich der Halle Wirkung, Magnetoresistenz, elektromagnetische Induktion usw.	Nutzt den Hall -Effekt, wo ein Elektrischer Strom, der durch ein leitendes Material unter einem senkrechten Durchgang führt Magnetfeld erzeugt eine Spannungsdifferenz (Hallspannung) aufgrund von Lorentz Gewalt.
Erkennungsparameter	Magnetfeldstärke, Richtung, Fluss Dichte, Strom, Position, Winkel, Geschwindigkeit usw.	In erster Linie Magnetfeld erkennen Stärke, Polarität und Richtung und können auch für die Stromerkennung verwendet werden und Positionserkennung.
Typen	Beinhaltet Hall -Effekt -Sensoren, Magnetoresistive Sensoren (AMR, GMR, TMR), Fluxgate -Magnetometer, Eddy Stromsensoren und magnetostriktive Sensoren.	Hauptsächlich in die analoge Halle eingeteilt Sensoren (kontinuierliche Signalausgabe) und digitale Hallsensoren (Ausgangsschalter).
Genauigkeit	Hängt vom Sensortyp ab;Fluxgate Magnetometer bieten eine hohe Präzision, während Wirbelstrom und Magnetoresistive Sensoren sorgen für eine hohe Auflösung.	Im Allgemeinen niedrigere Genauigkeit im Vergleich zu einigen Magnetische Sensoren und wird durch Temperatur und Rauschen beeinflusst.
Reaktionsgeschwindigkeit	Variiert je nach Sensorart;magnetorestiv und Wirbelstromsensoren haben normalerweise schnelle Reaktionszeiten.	Schnelle Antwort, aber von der Halle beeinflusst Elementmaterial und Signalverarbeitungskreis.
Empfindlichkeit	Hängt vom Typ ab;Fluxgate Magnetometer und GMR -Sensoren bieten typischerweise eine hohe Empfindlichkeit.	Relativ niedriger, von Strom betroffen, Temperatur- und Materialeigenschaften.
Betriebsbereich	Variiert je nach Sensorart;Fluxgate Magnetometer können schwache geomagnetische Felder erkennen, während Hallsensoren sind Geeignet für mäßige Magnetfeldstärken.	Geeignet für moderates Magnetfeld Stärke, typischerweise im Millitesla (MT) bis zum Tesla (T) -Reich.
Temperaturstabilität	Magnetoresistive Sensoren und Fluxgate Magnetometer haben normalerweise eine bessere Temperaturstabilität, aber einige Sensoren sind es von Temperaturdrift betroffen.	Anfälliger für Temperaturen Variationen, die Kompensationsmechanismen erfordern.
Signalausgang	Hängt vom Sensortyp ab;kann liefern Analoge Signale, Widerstandsschwankungen oder digitale Ausgabe.	Kann eine analoge Spannung ausgeben, Schalten Signale oder PWM -Signale.
Anwendungsfelder	In der Automobilelektronik weit verbreitet, Industrieautomatisierung, Medizinprodukte, Navigationssysteme und Nichtkontakte Messanwendungen.	In erster Linie in Positionserkennung verwendet, Geschwindigkeitserfassung, Stromerkennung, Schaltregelung und magnetische Encoder.
Stromverbrauch	Hängt vom Sensortyp ab;einige magnetisch Sensoren (z. B. GMR, TMR) haben einen geringen Stromverbrauch.	Im Allgemeinen geringer Stromverbrauch, aber variiert basierend auf dem Betriebsmodus (linearer oder Schaltmodus).
Kosten	Variiert je nach Typ;Fluxgate -Magnetometer und hochpräzisen magnetoresistive Sensoren sind teurer, während Hall Sensoren sind relativ kostengünstig.	Im Allgemeinen niedrigere Kosten, sie machen sie Geeignet für Anwendungen für die Industrie- und Unterhaltungselektronik.
Geeignetes Magnetfeld	Geeignet zum Erkennen von Magnetfeldern von Verschiedene Stärken, einschließlich geomagnetischer Felder (Fluxgate -Magnetometer), Schwache Magnetfelder und starke Magnetfelder (Wirbelstromsensoren).	In erster Linie geeignet für mittelschwere Stärke Magnetfelderkennung wie Motoren, Magnete oder Stromerkennung Anwendungen.

Anwendungen von Magnetsensoren

Industrieautomatisierung

Magnetsensoren werden in der industriellen Automatisierung für präzise Positionierung, Statuserkennung und Strommessung verwendet.Beispielsweise können Magnetsensoren in Förderbandsystemen die Bewegung der Materialien verfolgen und eine genaue Positionierung und automatisierte Steuerung ermöglichen.In Stromerfassungsanwendungen wird die Messung der Nichtkontaktstrom-Messung durch Erfassen von Änderungen im Magnetfeld erreicht, wodurch die Genauigkeit und Sicherheit der Messung verbessert wird.Magnetsensoren können auch zur Überwachung der maschinellen Schwingung verwendet werden, wobei frühe Fehlerwarnungen durch Erkennung von Änderungen im Magnetfeld durch mechanische Schwingungen erfasst werden, wodurch die Ausfallzeit von Geräten verringert wird.

Medizinische Ausrüstung

Im medizinischen Bereich spielen Magnetsensoren eine entscheidende Rolle bei der MRT-Geräte (Magnetresonanztomographie), bei der Magnetometer eine hochauflösende Bildgebung von inneren Körperstrukturen liefern.Bei Herzschrittmachern erkennen magnetische Sensoren Veränderungen im Magnetfeld, um Herzschrittmacherfunktionen anzupassen und stabile Herzrhythmen zu gewährleisten.

Sicherheitssysteme

Magnetsensoren werden in Tür- und Fenstersicherheitsüberwachungssystemen verwendet, bei denen eine Störung oder Störung des Magnetfeldes einen Alarm auslöst und die Sicherheit der Diebstahl verbessert.Bei Metalldetektoren helfen Magneten, Metallobjekte zu identifizieren, und machen sie nützlich für Sicherheitsvorschriften, militärische Erkennung und industrielle Inspektionen.

Transport

In ABS (Anti-Lock-Bremssystem) messen magnetische Sensoren die Radgeschwindigkeit, um die Anti-Skid-Leistung und stabile Bremsung zu gewährleisten.Magnetische Sensoren werden auch in elektronischen Kompassen verwendet, die die Richtung basierend auf Änderungen im Erdmagnetfeld bestimmen und die Navigationsgenauigkeit für Fahrzeuge, Flugzeuge und intelligente Geräte verbessern.

Anwendungen von Hall -Effekt -Sensoren

Unterhaltungselektronik

Hall -Effekt -Sensoren haben verschiedene Anwendungen in der Unterhaltungselektronik.Bei Spielcontrollern verfolgen sie Joystick -Bewegungen, indem sie Änderungen im Magnetfeld erkennen und eine präzise Kontrolle ermöglichen.In Smartphones werden Hallsensoren zur Erkennung von Bildschirmrotation und zum Öffnen/Schließen von Flip -Telefon verwendet.In bürstenlosen DC -Motoren (BLDC) erkennen Hallsensoren Rotorpositionen, um eine effiziente motorische Kommutierung zu gewährleisten und die Energieeffizienz und -stabilität zu verbessern.

Automobilindustrie

In modernen Fahrzeugen werden Hall -Effekt -Sensoren zur Erkennung von Sitzbelegungen verwendet, um festzustellen, ob ein Passagier sitzt, um den Einsatz von Airbags zu kontrollieren.Der Kurbelwellenpositionssensor nutzt den Hall -Effekt, um die Motorgeschwindigkeit und das Timing präzise zu überwachen und die Kraftstoffeinspritzung und das Zündzeit zu optimieren und so die Motorleistung zu verbessern.

Industrieautomatisierung

Hall -Effekt -Sensoren spielen auch eine wichtige Rolle im Industriesektor.In der Geschwindigkeitsmessung überwachen sie beispielsweise die Drehzahl von Maschinen durch magnetische Encoder, wodurch die Produktionsprozesse optimiert werden.Bei der Durchflussüberwachung erkennen die Hallsensoren den Fluss von leitenden Flüssigkeiten in Rohrleitungen, um eine präzise Kontrolle des industriellen Flüssigkeitsverkehrs zu gewährleisten und gleichzeitig die Messungseffizienz und -zuverlässigkeit zu verbessern.

Wie entferne ich einen Magnetsensor?

Die Methode zum Entfernen eines magnetischen Sensors hängt von seinem Befestigungsart ab.Identifizieren Sie zunächst die Fixierungsmethode des Sensors, die Schrauben, Klebstoffe, Klemmen oder eingebettete Installation umfassen kann.Verwenden Sie nach Bestimmung des Fixierungstyps die entsprechenden Werkzeuge zum Entfernen.Zum Beispiel wird ein Schraubendreher verwendet, um Schrauben zu entfernen, Zangen können Klemmen lösen, und für mit Klebstoff montierte Sensoren können ein Heizmittel oder ein Lösungsmittel den Klebstoff zum sorgfältigen Antrieb mildern, um die Schäden an Geräten zu verhindern.Während der Entfernung sollte besondere Aufmerksamkeit auf die Aufrechterhaltung der Integrität des Sensors und der umgebenden Komponenten gelegt werden, um versehentliche Schäden zu vermeiden.

Sobald die physikalische Entfernung abgeschlossen ist, ist auch das Trennen der elektrischen Verbindung erforderlich.Vor dem Fahren muss die Stromversorgung ausgeschaltet werden, um Kurzschaltungen oder Schaltkreisschäden zu verhindern.Als nächstes nach den Anweisungen des Herstellers stecken Steckverbinder sicher ab oder entlastet die Fugen.Es ist ratsam, die Verkabelungssequenz für zukünftige Ersatz oder Wartung aufzunehmen oder zu markieren.Durch die Ausführung dieser Schritte kann der Magnetsensor sicher entfernt werden, ohne den normalen Betrieb der Geräte zu beeinflussen.

Wie testet man einen Hall -Effekt -Sensor?

Das Testen eines Hall-Effekt-Sensors kann unter Verwendung eines Multimeters für grundlegende Tests oder eines Oszilloskops für eine eingehende Analyse durchgeführt werden.Zunächst muss im Basistest das Multimeter auf den DC -Spannungsmodus eingestellt werden, wobei die rote Sonde mit dem Leistungsstift des Sensors und der schwarzen Sonde an Masse (GND) angeschlossen ist.Die empfohlene Betriebsspannung (normalerweise 3,3 V oder 5 V, nach Datenblatt bestätigt) sollte angewendet werden, und dann sollte ein Magnet nahe am Sensor gebracht werden, um die Spannungsänderung zu beobachten.Bei digitalen Hallsensoren sollte die Ausgangsspannung zwischen hohen und niedrigen Werten wechseln.Bei analogen Hallsensoren sollte die Ausgangsspannung entsprechend der Magnetfeldstärke zunehmen oder abnehmen.Nach dem Entfernen des Magneten sollte die Spannung in ihren Ausgangszustand zurückkehren, um sicherzustellen, dass der Sensor korrekt zurückgesetzt wird.

Häufig gestellte Fragen [FAQ]

1. Was ist besser, ein GMR -Sensor oder ein Hallsensor?

GMR-Sensoren bieten eine höhere Empfindlichkeit und eine bessere Präzision für die Erkennung des schwachen Magnetfelds, während Hall-Sensoren robuster, kostengünstiger und für die Stromerfassung und die Positionserkennung geeignet sind.Die Auswahl hängt von den Anwendungsanforderungen ab, wobei GMR für Präzision und Halle für den allgemeinen Gebrauch bevorzugt wird.

2. Ist ein Magnetometer ein Hall -Effekt -Sensor?

Nicht immer.Ein Magnetometer misst Magnetfelder und kann auf Hall -Effekt-, Fluxgate-, GMR- oder Tintenfischtechnologie basieren.Während einige Magnetometer Hall -Effekt -Sensoren verwenden, verlassen sich andere auf verschiedene Prinzipien für höhere Empfindlichkeit oder spezifische Anwendungen.

3. Was ist der Unterschied zwischen Hall -Effekt und Schilfsensoren?

Hall-Effect-Sensoren sind Festkörperzustand, erfassen magnetische Felder elektronisch und liefern kontinuierliche analoge oder digitale Ausgabe.Schilfsensoren sind mechanische Schalter, die durch einen Magneten aktiviert werden und eine einfache Ein/Aus -Steuerung bieten, jedoch aufgrund von beweglichen Teilen eine geringere Haltbarkeit.
