Bandlehnungsfilter: Prinzipien, Design und Anwendungen

Haben Sie jemals ein nerviges Summen in einem Sprecher gehört oder aufgrund von Störungen schlechtes WLAN erlebt?Diese Probleme treten auf, wenn sich unerwünschte Signale mit denen vermischen, die wir benötigen.Bandlehnungsfilter helfen dabei, dies zu lösen, indem sie bestimmte Frequenzen blockieren, während der Rest durchlaufen wird.Sie werden häufig in Audiosystemen, drahtloser Kommunikation und medizinischen Geräten eingesetzt, um Signale klar und störungsfrei zu halten.In diesem Artikel werden wir erklären, wie diese Filter funktionieren, ihre unterschiedlichen Typen und wo sie verwendet werden - und damit sie leicht zu verstehen, ihre Rolle in der täglichen Technologie zu verstehen.

Katalog

Verständnis von Band -Ablehnungsfiltern

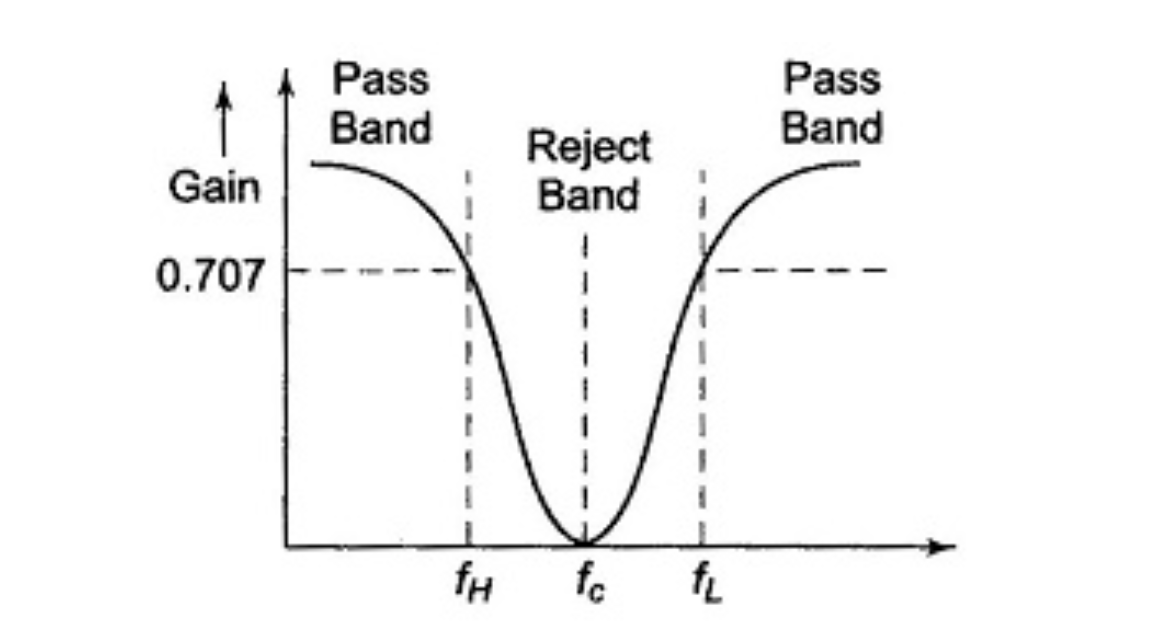

Bandlehnungsfilter spielen eine Schlüsselrolle bei der Signalverarbeitung, indem sie einen bestimmten Frequenzbereich selektiv abschwächten, während andere Frequenzen bestehen können.Sie werden häufig verwendet, um Rauschen und Störungen in einem definierten Frequenzband zu unterdrücken, ohne die umgebenden Signale zu beeinflussen.Im Gegensatz zu anderen Filtern, die auf der Grundlage eines Schwellenwerts die Frequenzen bestehen oder blockieren, richten sich die Filter von Bandlehnungen speziell auf einen unerwünschten Frequenzbereich ab, wodurch alle anderen Frequenzen erhalten bleiben.

Bandlehnungsfilter im Vergleich zu anderen Filtertypen

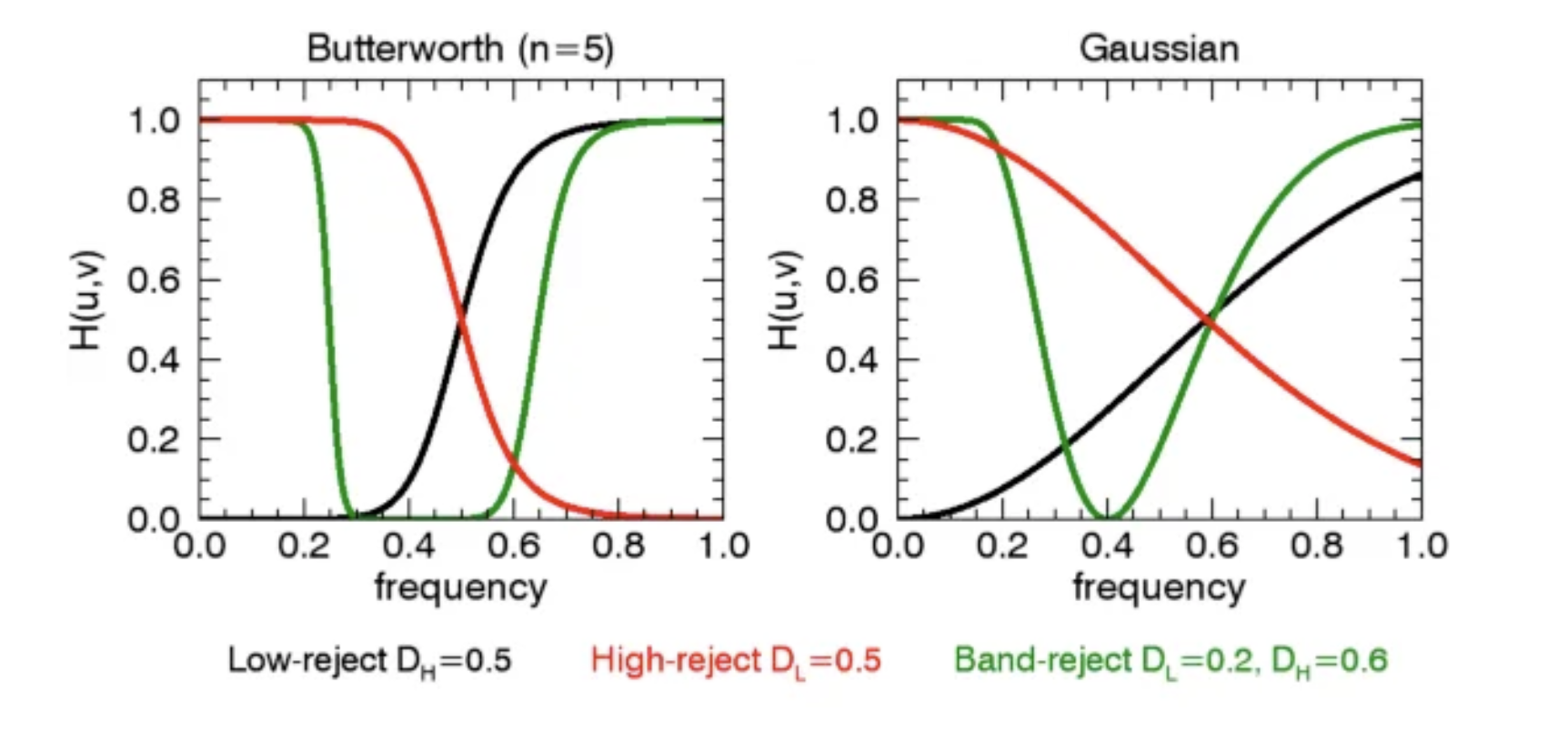

Abbildung 2. Bandlehnungsfilter gegenüber Tiefpass-, Hochpass- und Bandpassfiltern

Bandlehnungsfilter funktionieren unterschiedlich von Tiefpass-, Hochpass- und Bandpassfiltern, die jeweils für eine spezifische Frequenzregelung ausgelegt sind.Tiefpassfilter lassen Signale unterhalb einer festgelegten Frequenz vergehen und höhere Frequenzen abschwächen.Hochpassfilter erledigen das Gegenteil und geben höhere Frequenzen und blockieren gleichzeitig niedrigere.Bandpassfilter lassen nur einen definierten Frequenzbereich bestehen, während alles andere abgeschwächt wird.Im Gegensatz dazu unterdrücken Bandlehnungsfilter ein bestimmtes Frequenzband selektiv, während Signale außerhalb dieses Bereichs mit minimalem Verlust bestehen können.Dies macht sie besonders effektiv bei der Beseitigung von Schmalbandstörungen und gleichzeitig die Gesamtsignalintegrität.

Struktur- und Betriebsprinzipien

Ein Bandlehnungsfilter besteht typischerweise aus Induktoren, Kondensatoren und Widerständen, die so angeordnet sind, dass sie eine Schaltung bilden, die einen bestimmten Frequenzbereich selektiv abschwächt.Die Schaltung erzeugt einen hohen Impedanzweg bei der Zielablehnungsfrequenz, blockiert ihre Übertragung und erstellt gleichzeitig einen niedrigen Impedanzweg für andere Frequenzen, sodass sie mit minimaler Abschwächung vergehen können.Die Center -Frequenz, Bandbreite und Dämpfungsstufe des Filters hängen davon ab, wie diese Komponenten konfiguriert werden.Das Verständnis dieser Prinzipien ist für die Gestaltung wirksamer Bandlehnungsfilter, die die Interferenz minimieren und gleichzeitig die gewünschte Signalklarheit in verschiedenen Signalverarbeitungsanwendungen bewahren.

Verschiedene Arten von Bandlehnungsfiltern

Bandlehnungsfilter werden in aktive und passive Typen eingeteilt, die jeweils für verschiedene Anwendungen geeignet sind, die auf Leistungsanforderungen und Systembeschränkungen basieren.Diese Filter dämpfen selektiv einen bestimmten Frequenzbereich, während andere Frequenzen mit minimaler Verzerrung verabschiedet werden.Die Auswahl zwischen aktiven und passiven Band -Ablehnungsfiltern hängt von Faktoren wie Dämpfungsniveaus, Insertionsverlust und Stromverfügbarkeit ab.

Aktive Band -Ablehnungsfilter

Active Band Ablehnungsfilter verwenden operative Verstärker und andere aktive Komponenten, um die Frequenzabstoßung zu erreichen.Diese Filter liefern eine hohe Dämpfung mit geringem Einfügenverlust und machen sie ideal für Anwendungen, die eine präzise Häufigkeitsunterdrückung erfordern.Zu den allgemeinen Designs gehören Multiple Feedback (MFB) und Topologien von Sallen-Key, die eine präzise Kontrolle über die Antwort des Filters ermöglichen.

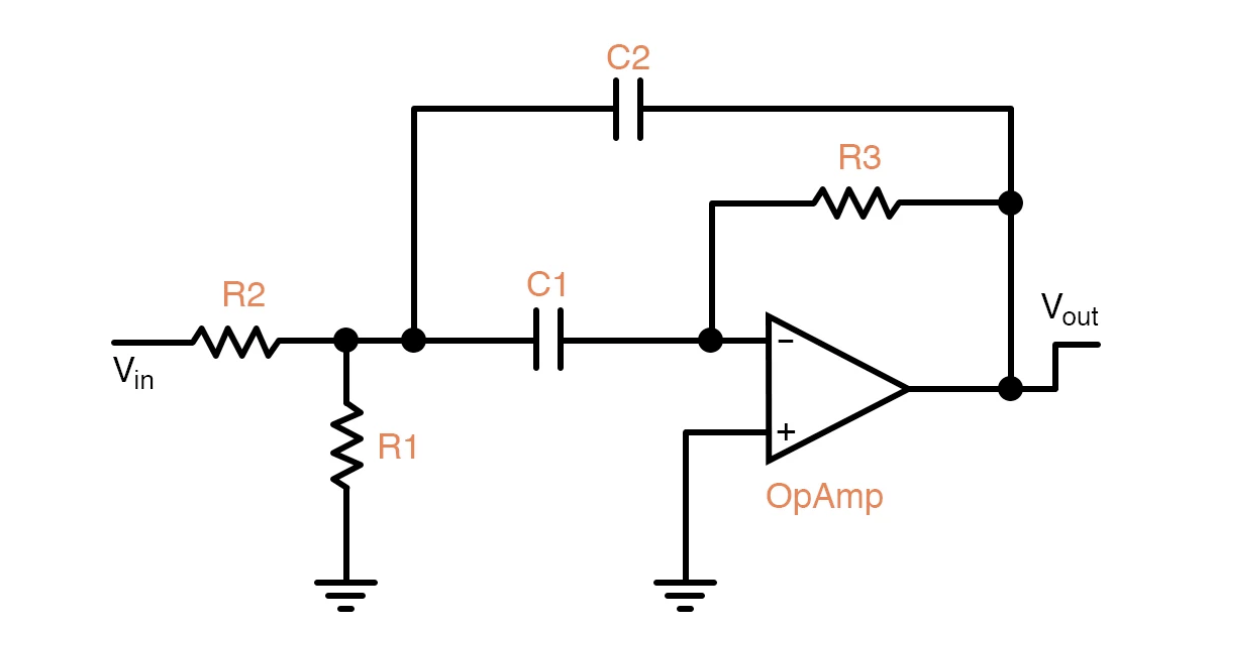

Abbildung 3. Op-Amps als aktives Band-Reject-Filter

Schaltpläne

Ein aktiver Bandlehnungsfilter besteht typischerweise aus operativen Verstärkern, Widerständen, Kondensatoren und manchmal Induktoren.Die Schaltungskonfiguration bestimmt die wichtigsten Leistungsmerkmale wie die Mittelfrequenz, die Bandbreite und die Dämpfung.Die Einbeziehung aktiver Komponenten ermöglicht die Feinabstimmung und sorgt für eine genaue Frequenzabstoßung basierend auf den Anwendungsanforderungen.

Vor- und Nachteile

Active Band -Ablehnungsfilter bieten wichtige Vorteile, einschließlich niedriger Einfügungsverlust, hoher Dämpfungseffizienz und einfacher Einstellung der Mittelfrequenz und Bandbreite.Sie benötigen jedoch eine externe Stromquelle und können aufgrund der Verstärkung Rauschen oder Verzerrungen einführen.Ihre Komplexität und das Abhängigkeit von aktiven Komponenten machen sie auch teurer und weniger geeignet für Leistungsempfindungen.

Passive Band -Ablehnungsfilter

Passive Bandlehnungsfilter, auch als Notch -Filter bezeichnet, verwenden nur passive Komponenten wie Widerstände, Kondensatoren und Induktoren, um bestimmte Frequenzen abzuschwächen.Diese Filter benötigen keine Stromquelle, sodass sie für Anwendungen einfach und kostengünstig sind, bei denen eine moderate Dämpfung ausreicht.Ihre Fähigkeit, ohne Verstärkung zu funktionieren, macht sie in Umgebungen mit geringer Leistung besonders wertvoll.

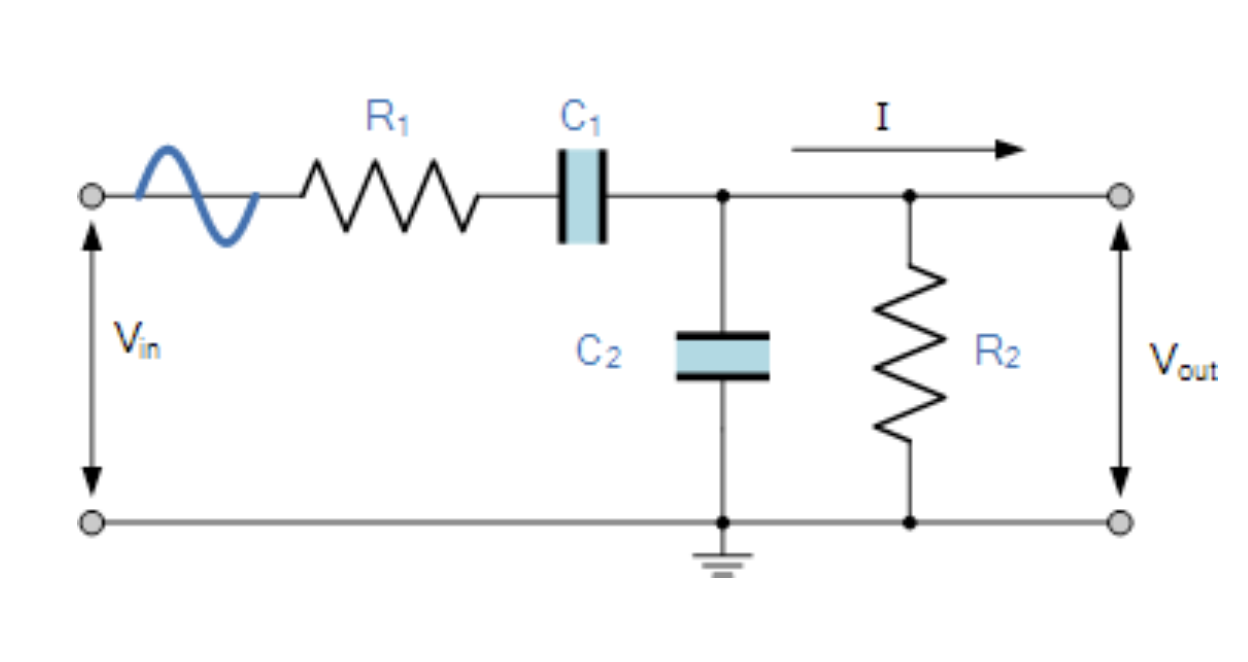

Abbildung 4. Passive Band -Ableitungsfilter

Schaltpläne

Ein passives Bandlehnungsfilter wird unter Verwendung von Widerständen, Kondensatoren und Induktoren ausgelegt, die angeordnet sind, um einen frequenzselektiven Schaltkreis zu erzeugen.Die Wechselwirkung zwischen diesen Komponenten bestimmt die Ablehnungsmerkmale des Filters und bildet eine Kerbe bei der Zielfrequenz, während andere Signale bestehen können.Das Layout der Schaltung beeinflusst direkt die Bandbreite und Dämpfungstiefe des Filters.

Vor- und Nachteile

Passive Bandlehnungsfilter sind einfach, kostengünstig und effizient.Sie haben jedoch im Allgemeinen einen höheren Einfügungsverlust im Vergleich zu aktiven Filtern und bieten möglicherweise nicht das gleiche Abschwächungsniveau.Darüber hinaus ist ihr Frequenzgang nach der Implementierung schwerer eingestellt, sodass sie für Anwendungen, die eine präzise Abstimmung erfordern, weniger flexibel sind.

Entwerfen von Band -Ablehnungsfiltern

Das Entwerfen eines effektiven Bandverlustfilters erfordert eine sorgfältige Bewertung der Schlüsselfaktoren, die die Leistung beeinflussen.Dazu gehören Frequenzbereich, Bandbreite, Q-Faktor, Impedanzübereinstimmung und Komponentenauswahl.

Frequenzbereich und Bandbreite

Der Frequenzbereich und die Bandbreite definieren, welche Signale der Filter abschwächen wird.Die Auswahl der richtigen Mittelfrequenz und der Bandbreite hilft, die Anwendungsanforderungen zu erfüllen.Ein gut definiertes Ablehnungsband unterdrückt unerwünschte Frequenzen effektiv und minimiert die Interferenz mit benachbarten Signalen.Die Wahl hängt von den Eigenschaften des verarbeiteten Signals und der Betriebsumgebung ab.

Q-Faktor

Der Q-Faktor bestimmt, wie stark der Filter die Frequenzen um das Ablehnungsband abschwächt.Ein höherer Q-Faktor führt zu einem schmalen, steilen Abschwächungsprofil, was es ideal macht, um spezifische Störungen mit minimalen Auswirkungen auf die umgebenden Frequenzen zu beseitigen.Der Q-Faktor wird als Verhältnis der Mittelfrequenz zur Ablehnungsbandbreite berechnet.Ein hoher Q-Faktor wird zur präzisen Frequenzunterdrückung bevorzugt, während ein niedrigerer Q-Faktor eine breitere Dämpfung liefert.

Impedanzübereinstimmung

Die Impedanzübereinstimmung ist unerlässlich, um Signalreflexionen zu minimieren und die Stromübertragung zu optimieren.Nicht übereinstimmende Impedanz kann eine Signalverzerrung, einen höheren Einfügungsverlust und eine verschlechterte Filterleistung verursachen.Das ordnungsgemäße Design stellt sicher, dass die Eingangs- und Ausgangsimpedanz des Filters mit den angeschlossenen Schaltkreisen übereinstimmt.

Komponenten auswählen

Die Komponentenauswahl wirkt sich direkt auf die Filterleistung aus.Widerstände, Kondensatoren und Induktoren müssen für ihre Präzision, Temperaturstabilität und Frequenzgang ausgewählt werden.Niedertoleranzkomponenten verbessern die Konsistenz, während temperaturstabile Materialien die Zuverlässigkeit unter unterschiedlichen Bedingungen verbessern.Die Werte dieser Komponenten müssen sorgfältig berechnet werden, um der erforderlichen Mittelfrequenz, Bandbreite und Q-Faktor zu entsprechen.Die ordnungsgemäße Auswahl sorgt für eine langfristige Filterstabilität und -effizienz in praktischen Anwendungen.

Bandlehnungsfilteranträge

Bandlehnungsfilter sind in Elektronik- und Kommunikationssystemen von wesentlicher Bedeutung, wodurch unerwünschte Frequenzen selektiv abgeschwächt werden und gleichzeitig die gewünschten Signale erhalten bleiben.Ihre Fähigkeit, spezifische Interferenzen zu unterdrücken, macht sie in Signalverarbeitung, Audiosystemen, HF -Kommunikation und biomedizinischen Anwendungen wertvoll.

• Reduzierung der Signalinterferenz: Unerwünschte Signale und Rauschen können elektrische und Kommunikationssysteme stören und die Signalübertragung und -empfang beeinflussen.Bandlehnungsfilter dämpfen spezifische Interferenzfrequenzen effektiv ab, verbessern die Signalklarheit und das Reduzieren von Rauschen.Dies ist besonders nützlich in Umgebungen, die für elektromagnetische Interferenzen (EMI) und Funkfrequenzinterferenz (RFI) anfällig sind, wobei diese Filter die Gesamtsystemleistung und -zuverlässigkeit verbessern.

• Notch -Filterung in Audioanwendungen: Bandlehnungsfilter werden in Audiosystemen häufig verwendet, um unerwünschte Frequenzen wie elektrisches Summen oder Summen zu entfernen.Ein häufiges Beispiel ist die Beseitigung von 50 -Hz- oder 60 -Hz -Stromleitungsrauschen in Audiogeräten, die die Klangqualität beeinträchtigen können.Diese Filter, die häufig als Notch-Filter in der Audioverarbeitung bezeichnet werden, tragen dazu bei, den sauberen, verzerrungsfreien Klang in Aufzeichnungsstudios, öffentlichen Adresssystemen und Live-Aufführungen aufrechtzuerhalten, indem sie die Problemfrequenzen selektiv unterdrücken und gleichzeitig den Rest des Audiospektrums erhalten.

• HF -Kommunikationssysteme: Bei der HF -Kommunikation ist die Aufrechterhaltung der Signalintegrität für die effektive Datenübertragung von entscheidender Bedeutung.Bandlehnungsfilter tragen dazu bei, die Interferenz aus bestimmten Frequenzbereichen zu beseitigen, um sicherzustellen, dass die gewünschten HF -Signale mit minimaler Dämpfung erfolgen.Dies ist besonders nützlich bei drahtlosen Kommunikation, Radarsystemen und Satellitenübertragungen, bei denen Interferenzen von benachbarten Kanälen oder Harmonischen die Leistung beeinträchtigen können.Durch die Implementierung von Bandlehnungsfiltern verbessert RF-Systeme die Selektivität und das Signal-Rausch-Verhältnis und verbessert die Kommunikationseffizienz.

• Biomedizinische Signalverarbeitung: Für die genaue Diagnose ist eine Präzision bei der biomedizinischen Signalverarbeitung erforderlich, bei der saubere Signale erforderlich sind.Bandlehnungsfilter werden in Anwendungen wie Elektrokardiogrammen (EKGs) und Elektromyogrammen (EMGs) verwendet, um Rauschen und Störungen zu entfernen.Beispielsweise unterdrücken sie effektiv 50 Hz- oder 60 Hz Stromleitungsstörungen in EKG -Aufzeichnungen, um eine genaue Herzüberwachung zu gewährleisten.In der klinischen Diagnostik verbessern diese Filter die Signalqualität und verbessern das Signal-Rausch-Verhältnis, wodurch die medizinische Analyse präziser wird.Ihre Rolle im biomedizinischen Engineering trägt dazu bei, die Zuverlässigkeit kritischer Gesundheitsüberwachungssysteme aufrechtzuerhalten.

Entwurfsbeispiele

Beispiel 1: Active Band Ablehnungsfilter für Audio

Ein aktiver Bandverlustfilter wird üblicherweise verwendet, um 50 Hz oder 60 Hz in Audiosystemen zu beseitigen.Eine typische Schaltung besteht aus einem operativen Verstärker in einer MFB -Topologie (Multiple Feedback) mit sorgfältig ausgewählten Widerständen und Kondensatoren zur präzisen Abstimmung.

Beispiel 2: Passive Band -Ablehnungsfilter für HF -Anwendungen

Ein Passive-Ablehnungsfilter für HF-Systeme wie Wi-Fi-Netzwerke verwendet eine LC-Schaltung, um unerwünschte Signale bei 2,4 GHz zu unterdrücken und gleichzeitig andere Frequenzen zu ermöglichen.Die ordnungsgemäße Abstimmung der Induktor- und Kondensatorwerte sorgt für eine wirksame Dämpfung, ohne dass die Frequenzbänder in der Nähe beeinträchtigt werden.

Abschluss

Bandlehnungsfilter helfen dabei, unerwünschtes Geräusch zu entfernen, wodurch die Signale in der täglichen Technologie klarer werden.Sie verhindern, dass die Redner summten, Wi-Fi-Verbindungen verbessern und sogar Ärzten helfen, genaue medizinische Messwerte zu erhalten.Ob in Audiosystemen, Kommunikationsnetzwerken oder medizinischen Geräten, diese Filter arbeiten ruhig hinter den Kulissen, um Störungen zu blockieren, ohne nützliche Signale zu beeinflussen.Die Auswahl des richtigen Filters - aktiv oder passiv - hängt von der Notwendigkeit ab, aber beide spielen eine wichtige Rolle, um unsere Geräte reibungslos zu halten.Mit dem Fortschritt der Technologie werden die Band -Ablehnungsfilter weiterhin dazu beitragen, unsere Signale stärker und zuverlässiger zu gestalten.

Häufig gestellte Fragen [FAQ]

1. Warum sind Bandlehnungsfilter in der Signalverarbeitung wichtig?

Bandlehnungsfilter entfernen unerwünschte Rauschen oder Störungen, während wichtige Signale klar halten.Sie werden in Audiosystemen verwendet, um Hum zu beseitigen, in drahtlosen Netzwerken, um Störungen zu reduzieren, und in medizinischen Geräten wie EKG -Maschinen, um Geräusche herauszufiltern.Ohne sie können Signale verzerrt oder unklar werden, was es den Geräten schwerer macht, ordnungsgemäß zu funktionieren.

2. Was ist der Unterschied zwischen einem Bandverlustfilter und einem Kerbefilter?

Ein Notch -Filter ist eine Art von Bandverlustfilter, der nur eine bestimmte Frequenz entfernt, z.Ein Bandlehnungsfilter blockiert einen größeren Frequenzbereich, wodurch es nützlich ist, mehrere Interferenzsignale in der HF -Kommunikation oder Audioverarbeitung zu reduzieren.Wenn das Problem nur eine enge Frequenz ist, funktioniert ein Kerbefilter am besten.Wenn sich die Interferenz über einen Bereich verteilt, ist ein Band -Ablehnungsfilter die bessere Wahl.

3. Wann sollte ich einen aktiven Band -Ablehnungsfilter anstelle eines passiven verwenden?

Verwenden Sie einen aktiven Bandverlustfilter, wenn Sie eine bessere Kontrolle, eine stärkere Filterung oder einstellbare Einstellungen benötigen.Diese Filter verwenden Verstärker, sodass sie in niederfrequenten Anwendungen wie Audiosystemen gut funktionieren, bei denen Signale stark bleiben müssen.Sie benötigen jedoch eine Stromquelle und können etwas Lärm einführen.Passive Band-Ablehnungsfilter benötigen keine Stromversorgung und sind einfacher, billiger und besser für hochfrequente Anwendungen wie die HF-Kommunikation.Wenn eine präzise Abstimmung und eine einstellbare Leistung benötigt werden, ist ein aktiver Filter die beste Wahl.Wenn eine zuverlässige, wartungsarme Lösung bevorzugt wird, ist ein passiver Filter besser.

V.

Bandlehnungsfilter machen Audio klarer, indem sie unerwünschte Klänge wie Brummen, Buzz oder Feedback entfernen, ohne den Rest des Klangs zu beeinflussen.In einem Aufnahmestudio, Konzert oder öffentlich -sprechenden Ereignis findet ein Ingenieur die Problemfrequenz wie 50 Hz oder 60 Hz Sum aus elektrischem Rauschen und wendet ein Bandverlustfilter an, um nur diese Frequenz zu blockieren.Dies verhindert Verzerrungen und Hintergrundgeräusche und verbessert die Gesamtschallqualität.Der Filter stellt sicher, dass Stimmen und Musik natürlich und sauber klingen, ohne wichtige Audiodetails zu verlieren.

5. Wie testet man die Leistung eines Bandverletzungsfilters?

Um einen Bandlehnungsfilter zu testen, senden Sie ein Signal durch und überprüfen, wie gut die unerwünschte Frequenz blockiert wird.Dies erfolgt mit einem Signalgenerator, um unterschiedliche Frequenzen und ein Oszilloskop oder ein Spektrumanalysator zu erstellen, um zu erkennen, welche Frequenzen entfernt werden.Messen Sie dann, wie gut der Filter die Zielfrequenz blockiert, während der Rest des Signals klar bleibt.Bei Bedarf passen sie Schaltkomponenten für passive Filter oder Tuning -Einstellungen für aktive Filter ein, um die beste Leistung zu erzielen.Schließlich testen sie es mit echten Audio-, HF- oder medizinischen Signalen, um sicherzustellen, dass es ordnungsgemäß funktioniert.
