Eine Schritt-für-Schritt-Anleitung zum Testen von Kondensatoren mit einem Multimeter

Ein Multimeter ist ein wesentliches Werkzeug zur Diagnose von Fehlern in elektrischen Komponenten, einschließlich Kondensatoren.Es misst Eigenschaften wie Strom, Spannung, Widerstand und Kapazität und kann auch die Kontinuität des Schaltkreises überprüfen.Das Testen von Kondensatoren mit einem Multimeter ist ein unkomplizierter Prozess, der sicherstellt, dass sie korrekt funktionieren und die Leistung und Zuverlässigkeit von Schaltungen aufrechterhalten.

Unten finden Sie eine detaillierte, schrittweise Anleitung zum Testen von Kondensatoren mit einem digitalen Multimeter.

Katalog

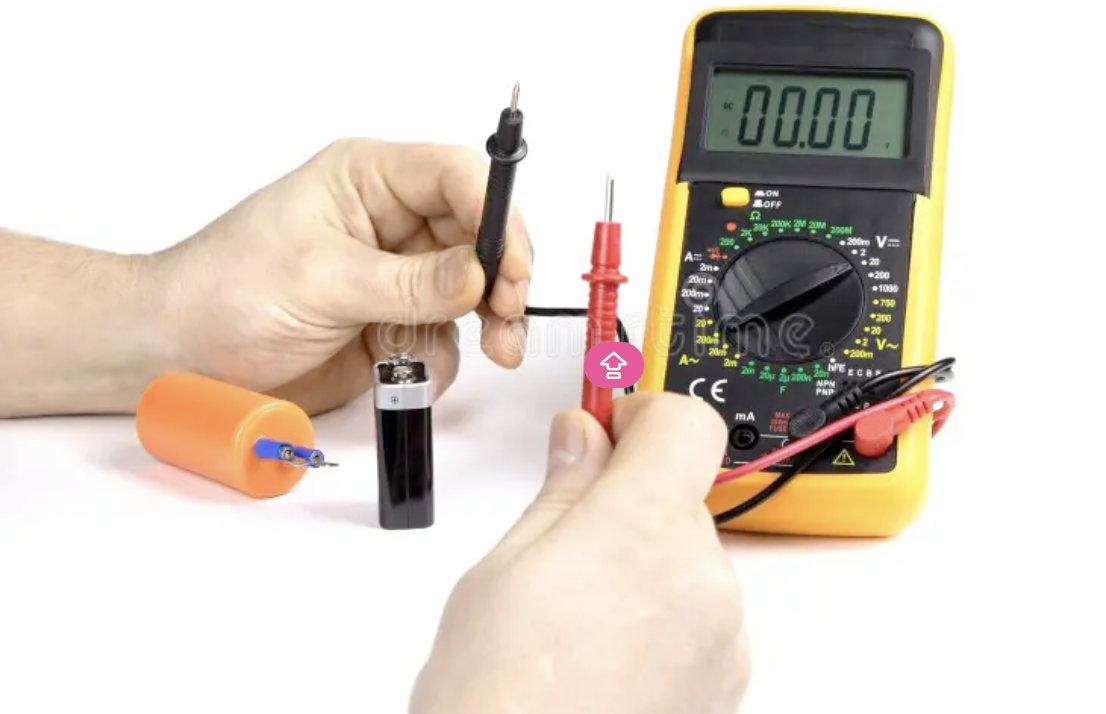

Abbildung 1. Detaillierte Anleitung zum Testen von Kondensatoren mit einem Multimeter

Kapazitätstest

Das Testen der Kapazität prüft, ob ein Kondensator die Gebühr wie beabsichtigt speichern und freigeben kann, was für Schaltungen und Geräte von entscheidender Bedeutung ist, die auf Kondensatoren beruhen.

Schritt 1: Entladen Sie den Kondensator

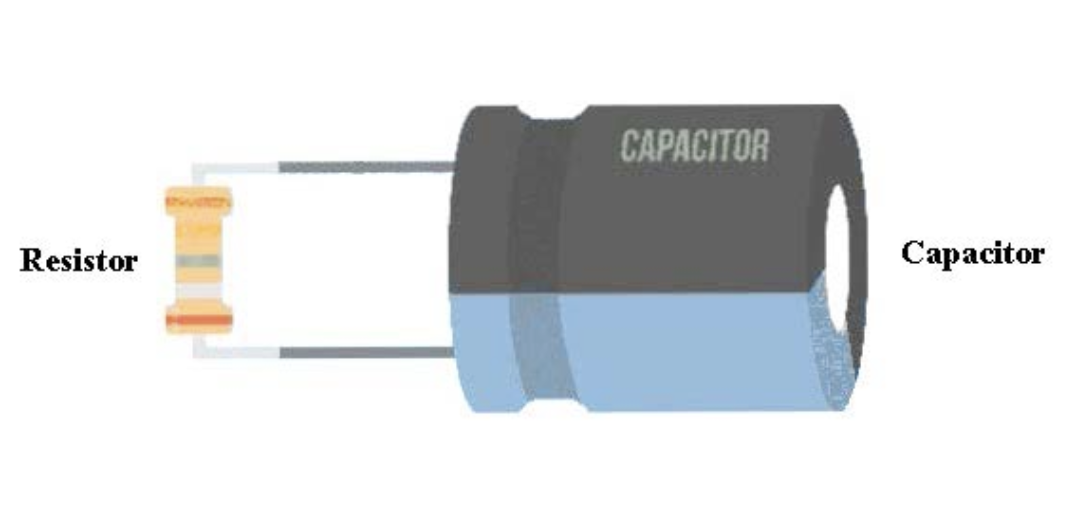

Abbildung 2. Sicherheitskondensatorentladung mit hohem Ohm -Widerstand

Kondensatoren speichern eine elektrische Ladung zwischen isolierten Platten, die auch nach der Trennung bleiben können.Um die Sicherheit zu gewährleisten, lassen Sie den Kondensator immer ab, indem Sie seine Klemmen für mehrere Sekunden lang mit einem hochbeständigen Widerstand (z. B. 20 kΩ, 5W) verbinden.Dadurch wird gespeicherte Energie freigesetzt und das Risiko von Schocks oder Ausrüstungsschäden verringert.

Schritt 2: Stellen Sie den Multimeter auf den Kapazitätsmodus ein

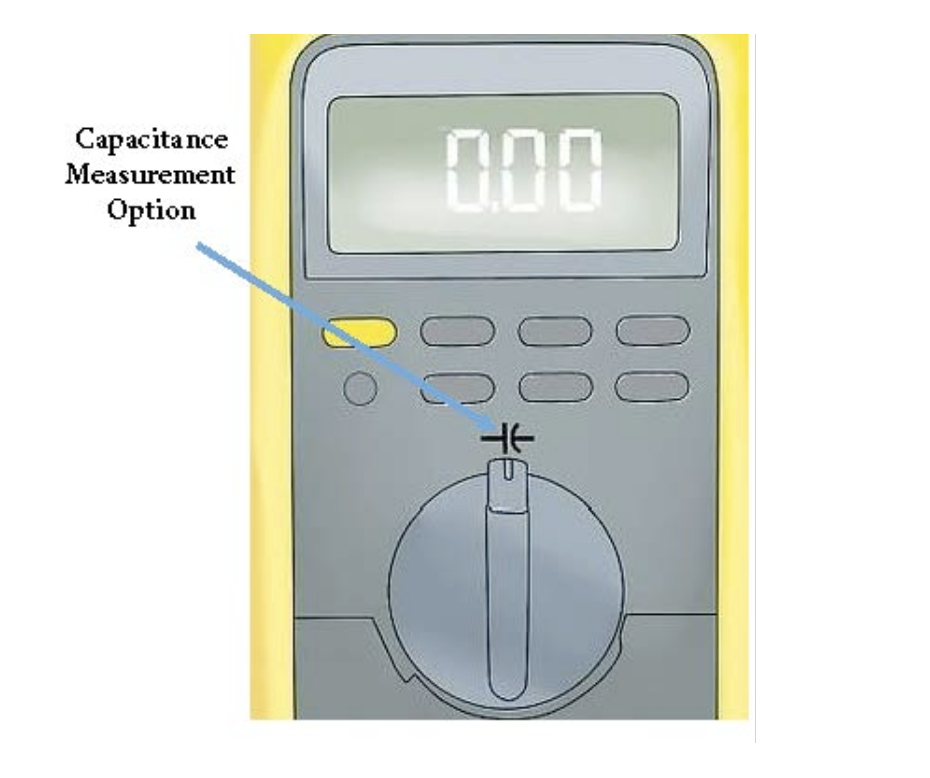

Abbildung 3. Richtige Selektoreinstellung für die Kapazitätsmessung

Überprüfen Sie, ob Ihr Multimeter einen Kapazitätsmodus hat.Wenden Sie den Selektor zum Kapazitätsymbol.Wenn mehrere Bereiche verfügbar sind, wählen Sie einen etwas höher als der Nennwert des Kondensators für genaue Messungen.

Schritt 3: Schließen Sie die Multimeter -Sonden an

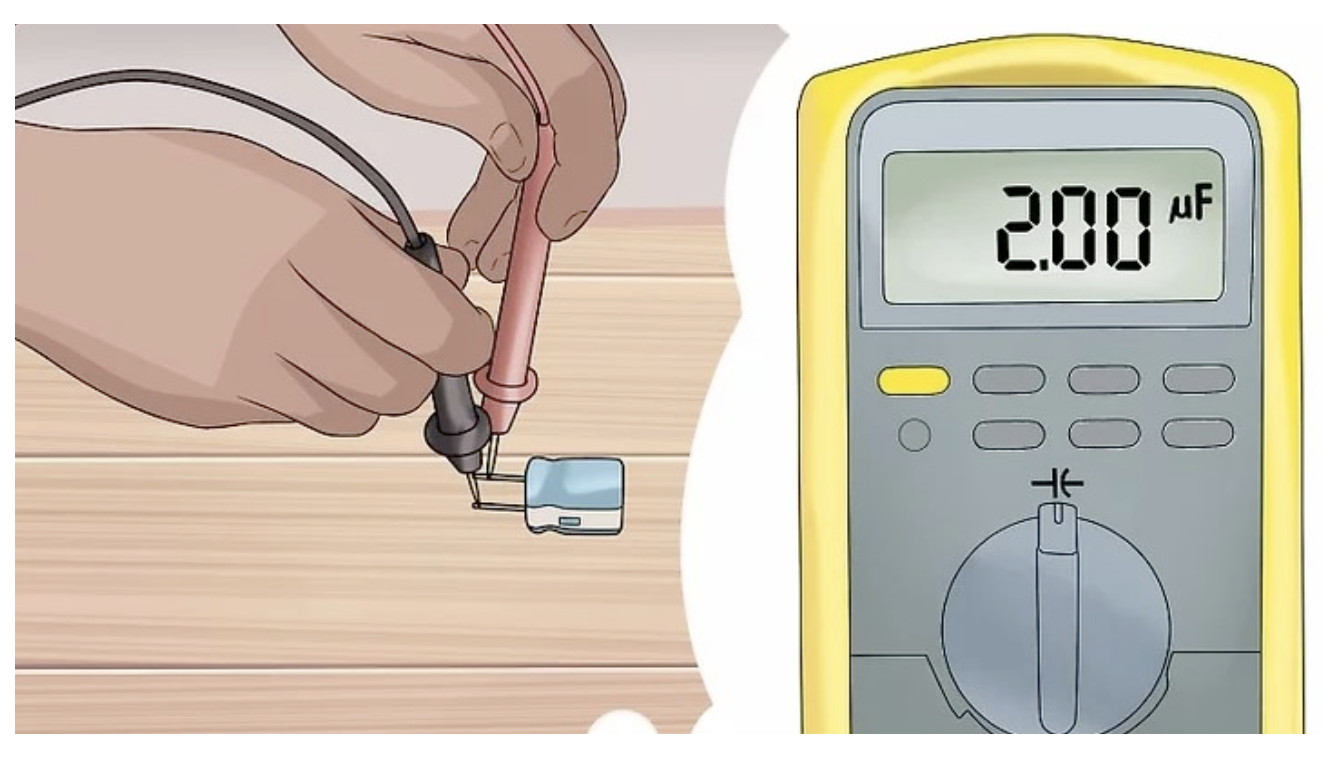

Abbildung 4. Anbringen von Sonden an den Kondensatorterminals

Befestigen Sie die Sonden an den Kondensatorterminals.Stellen Sie für polarisierte Kondensatoren wie elektrolytische Kondensatoren sicher, dass die positiven und negativen Terminals den Multimeter -Sonden entsprechen.Falsche Verbindungen können zu Fehlern oder Schäden führen.

Schritt 4: Messen Sie die Kapazität

Der Multimeter sendet einen kleinen Strom an den Kondensator und misst die resultierende Spannung.Nach einigen Sekunden wird der Kapazitätswert auf dem Bildschirm angezeigt.

Schritt 5: Überprüfen Sie die Toleranz

Kondensatoren haben einen Toleranzbereich, der normalerweise als Prozentsatz ausgedrückt wird.Beispielsweise sollte ein Kondensator von 2000 μF mit einer 10% igen Toleranz zwischen 1800 μF und 2200 μF gelesen werden.Werte außerhalb dieses Bereichs zeigen einen fehlerhaften Kondensator an.

Wenn Sie diese Schritte befolgen, können Sie bestätigen, ob ein Kondensator ordnungsgemäß funktioniert, um eine zuverlässige Schaltungsleistung zu gewährleisten.

Spannungstest

In einem Spannungstest wird bewertet, ob ein Kondensator die Ladung ordnungsgemäß speichern und beibehalten kann, um potenzielle Fehler zu identifizieren.

Schritt 1: Entladen Sie den Kondensator

Entladen Sie den Kondensator immer, um ungenaue Ergebnisse oder Schäden während des Tests zu vermeiden.

Schritt 2: Verbindung zu einer Stromquelle herstellen

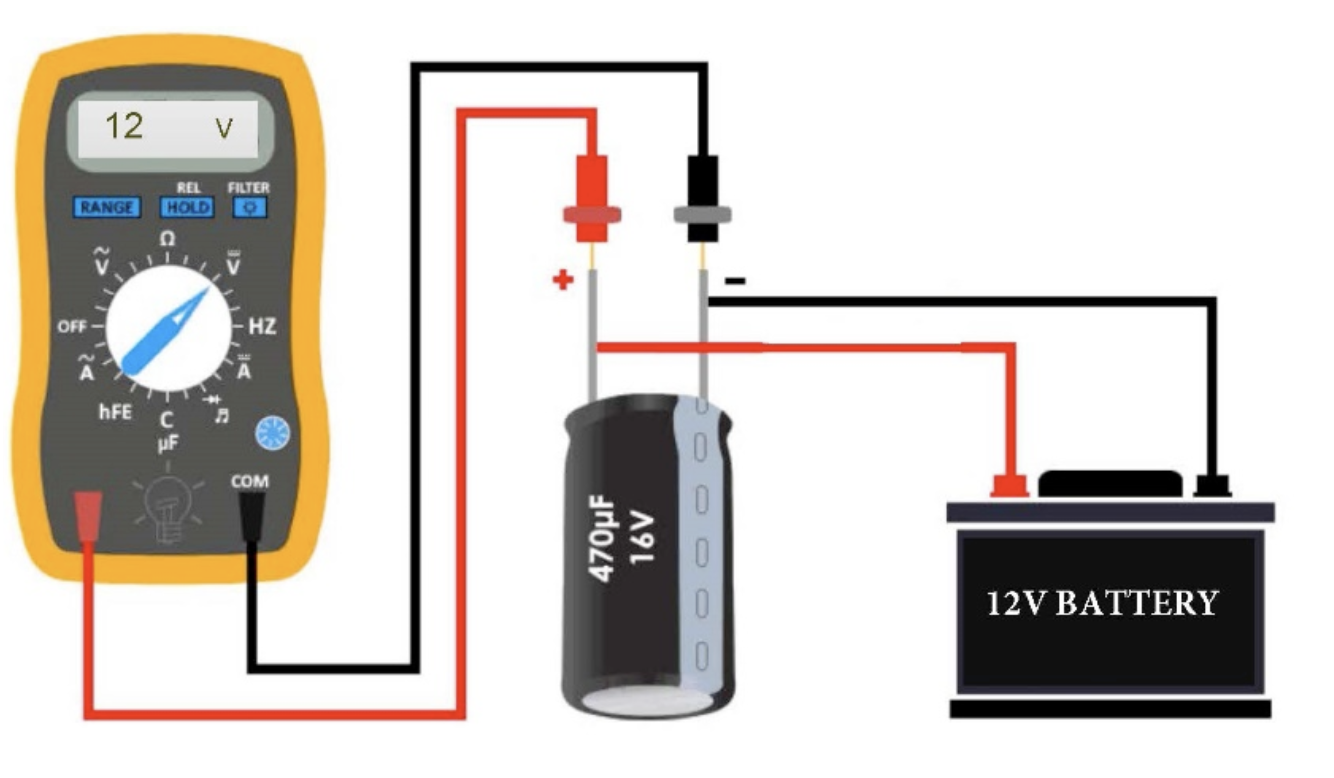

Abbildung 5. Messen der Kondensatorspannung mit einem Multimeter

Verwenden Sie Pulloverkabel, um den Kondensator an eine Batterie zu verbinden.Achten Sie genau auf die Polarität, insbesondere für polarisierte Kondensatoren, um Schäden oder falsche Messwerte zu vermeiden.

Schritt 3: Überprüfen Sie die Verbindung und die Gebühr

Überprüfen Sie, ob der Kondensator ordnungsgemäß mit den Anschlüssen ausgerichtet ist.Ein funktionaler Kondensator berechnet die Spannung der Stromquelle.Beispielsweise lädt ein 12 -V -Akku den Kondensator auf 12 V.

Schritt 4: Messen Sie die Spannung

Verwenden Sie das Multimeter, um die Spannung über die Kondensatorklemmen zu messen.Ein Arbeitskondensator zeigt zunächst die mitgelieferte Spannung an, die dann schnell auf 0 V sinkt, wenn die Ladung veröffentlicht wird.

Schritt 5: Interpretieren Sie die Ergebnisse

Wenn das Multimeter keine Spannung oder bleibt bei 0V aufhält, kann der Kondensator keine Ladung aufnehmen und ist wahrscheinlich defekt.

Widerstandstest

Ein Widerstandstest überprüft den internen Zustand eines Kondensators, um festzustellen, ob er ordnungsgemäß funktioniert, kurzübertragbar oder geöffnet ist.Der Prozess ähnelt Kapazitätstests und bietet eine einfache Möglichkeit, fehlerhafte Komponenten zu identifizieren.

Schritt 1: Entladen Sie den Kondensator

Wie bei allen Kondensatortests, beginnen Sie zunächst den Kondensator vollständig, um die Sicherheit und Genauigkeit während der Messung zu gewährleisten.

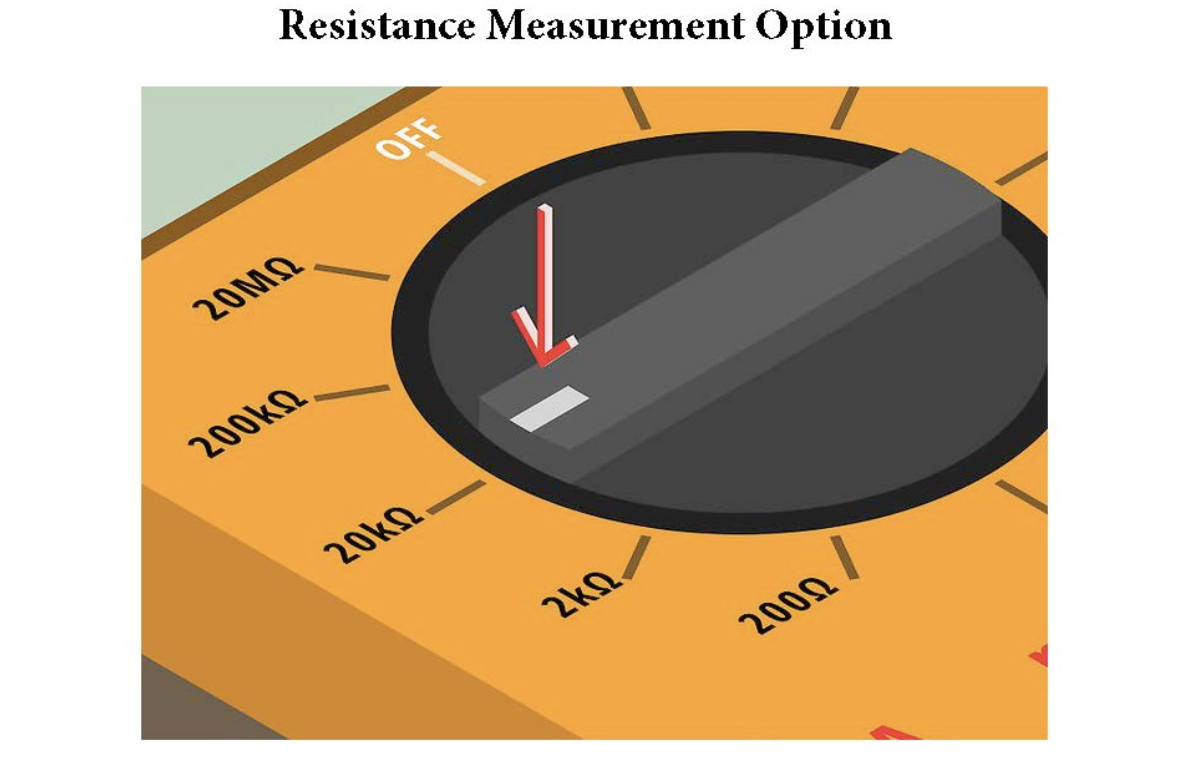

Abbildung 6. Messung des Kondensatorwiderstands

Schritt 2: Stellen Sie den Multimeter auf den Widerstandsmodus ein

Schalten Sie den Selektor des Multimeter in den Widerstandsmodus.Diese Einstellung bereitet das Multimeter vor, um den Widerstand des Kondensators zu messen, wie in der begleitenden Abbildung gezeigt.

Schritt 3: Schließen Sie die Sonden an

Befestigen Sie die Multimeter -Sonden an die Kondensatorterminals und gewährleisten den ordnungsgemäßen Kontakt mit positiven und negativen Terminals.Der Multimeter sendet einen kleinen Strom, um den Kondensator aufzuladen.

Schritt 4: Interpretieren Sie die Ergebnisse

Der auf dem Multimeter angezeigte Widerstandswert gibt den Zustand des Kondensators an:

• Erhöhter Widerstand: Wenn der Widerstand niedrig beginnt und allmählich zu einem vernachlässigbaren oder unendlichen Wert steigt, lädt der Kondensator korrekt auf.

• Konstanter niedriger Widerstand: Ein konstant niedriger Widerstand zeigt an, dass der Kondensator kurzfristig ist und die Ladung nicht speichern kann.

• Konstante hohe Widerstand: Ein konstant hoher Widerstand bedeutet, dass der Kondensator offen ist und die Schaltung unvollständig und der Kondensator defekt ist.

Kurzschluss- und offene Kondensatoren müssen ersetzt werden, da sie nicht wie beabsichtigt funktionieren können.Durch die genaue Durchführung dieses Widerstandstests werden fehlerhafte Kondensatoren genau identifiziert, um die Zuverlässigkeit des Systems und der ordnungsgemäße Betrieb zu gewährleisten.

Kontinuitätstest:

Ein Kontinuitätstest ist eine einfache Möglichkeit, zu überprüfen, ob ein Kondensator in gutem Zustand oder fehlerhaft ist.Dieser Test bewertet den grundlegenden elektrischen Weg innerhalb des Kondensators und bietet eine schnelle anfängliche Bewertung seiner Funktionalität.

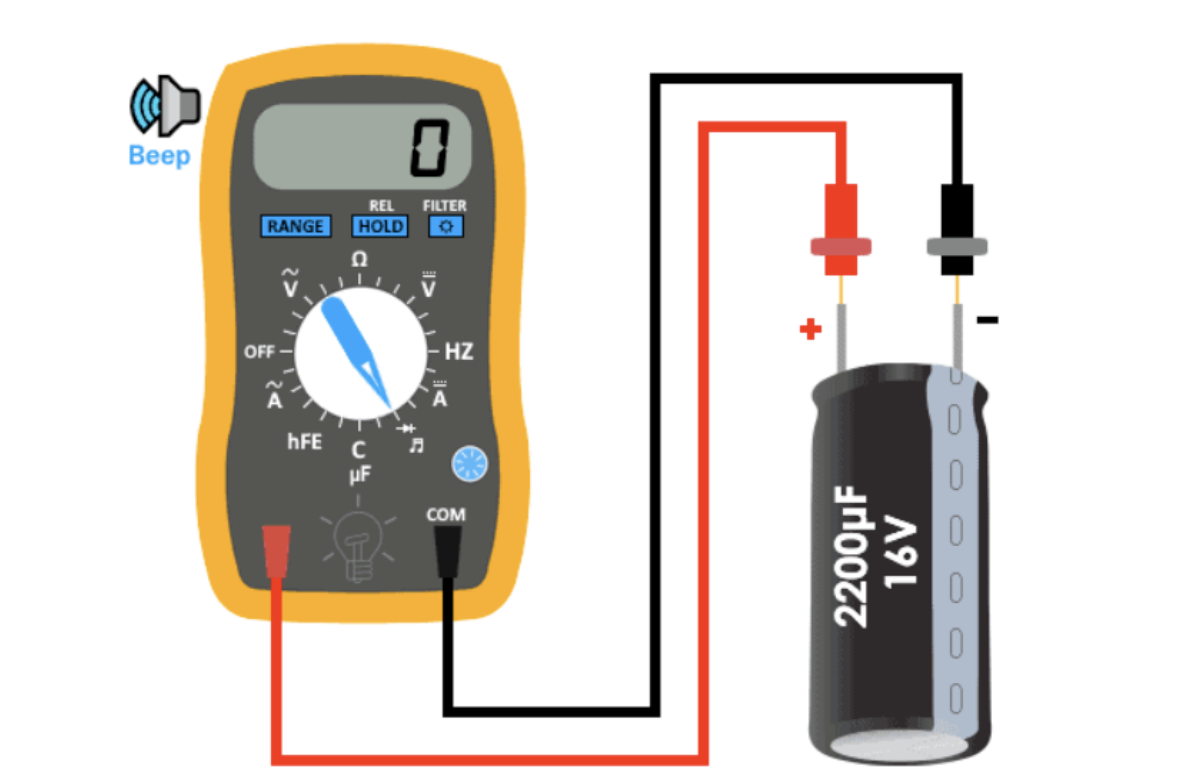

Abbildung 7. Überprüfung der Kondensator -Kontinuitätsüberprüfung mit Multimeter

Schritt 1: Schließen Sie die Sonden an

Befestigen Sie die Multimeter -Sonden an die Kondensatorterminals, um den ordnungsgemäßen Kontakt mit den positiven und negativen Terminals zu gewährleisten.

Schritt 2: Stellen Sie den Multimeter auf den Kontinuitätsmodus ein

Schalten Sie den Selektor des Multimeter -Selektors in den Kontinuitätsmodus, der normalerweise durch eine Diode oder ein Schallwellensymbol gekennzeichnet ist.

Schritt 3: Überprüfen Sie die Kontinuität

Im Kontinuitätsmodus überprüft der Multimeter eine ununterbrochene elektrische Verbindung innerhalb des Kondensators:

• Wenn der Kondensator funktionsfähig ist, wird der Multimeter einen Piepton ausstrahlen, oder bei einigen Modellen blinzelt ein LED -Licht.

• Wenn kein Geräusch oder Licht vorhanden ist, ist der Kondensator fehlerhaft und kann keine ordnungsgemäße Verbindung aufrechterhalten.

Der Kontinuitätstest ist ein schneller und effektiver Weg, um defekte Kondensatoren zu identifizieren und Ihnen zu entscheiden, ob weitere diagnostische Tests oder Austauschungen erforderlich sind.

Wichtige Sicherheitstipps

Bei der Arbeit mit Kondensatoren ist die Befolgung von Sicherheitsrichtlinien von entscheidender Bedeutung, um sich selbst zu schützen und genaue Tests zu gewährleisten.Kondensatoren können auch nach einer Trennung erhebliche Energie beibehalten, sodass das ordnungsgemäße Handling unerlässlich ist.

Entladen Sie den Kondensator immer vor dem Testen: Kondensatoren können eine Ladung auch bei Entfernung einer Schaltung halten.Wenn Sie sie nicht entlasten, können Sie Elektroschock- oder Schadensprüfungsgeräte verursachen.Verwenden Sie einen hochfeindlichen Widerstand, um den Kondensator sicher abzuleiten, bevor Sie einen Test beginnen.

Verwenden Sie einen zuverlässigen und kalibrierten Multimeter: Genaue Ergebnisse hängen von zuverlässigen Tools ab.Stellen Sie sicher, dass Ihr Multimeter ordnungsgemäß kalibriert und mit den erforderlichen Merkmalen wie Kapazität, Widerstand und Kontinuitätsmodi ausgestattet ist, um präzise Messungen durchzuführen.

Geben Sie große Kondensatoren mit Sorgfalt auf: Große Kondensatoren speichern erhebliche Energie und erhöhen das Risiko von Schock und Schäden.Überprüfen Sie immer, ob sie vor dem Umgang oder Testen vollständig entlassen werden.

Die Bedeutung des Tests Kondensatoren

Kondensatoren sind für die Leistung und Effizienz elektronischer Systeme von entscheidender Bedeutung.Fehlerhafte Kondensatoren können Störungen von Schaltkreisen verursachen, die Effizienz verringern oder zu einem vollständigen Systemausfall führen.Regelmäßige Tests sind unerlässlich, um die Zuverlässigkeit und Funktionalität Ihrer Geräte zu gewährleisten.

Routine -Tests helfen Ihnen dabei, Kondensatorbedingungen genau zu bewerten, Probleme zu identifizieren und Korrekturmaßnahmen zu ergreifen.Es stellt sicher, dass Kondensatoren ordnungsgemäß funktionieren und unerwartete Fehler verhindert, die andere Komponenten beschädigen oder die Operationen unterbrechen könnten.Durch die Einbeziehung von Kondensatortests in Ihren Wartungsplan verbessert die Leistung und die Lebensdauer Ihrer Systeme.Es ist zuversichtlich, dass Ihre Ausrüstung unter verschiedenen Bedingungen zuverlässig und effizient betrieben wird.

Durch die Befolgung der richtigen Testverfahren können Sie Kondensatorprobleme proaktiv angehen, Ihre Systeme schützen und die optimale Leistung im Laufe der Zeit aufrechterhalten.

Abschluss

Das Testen von Kondensatoren mit einem Multimeter ist eine einfache Möglichkeit, Ihre elektronischen Systeme zuverlässig funktionieren zu lassen.Durch die Überprüfung von Kapazität, Spannung, Widerstand und Kontinuität können Sie schnell Probleme erkennen und beheben, bevor sie größere Probleme verursachen.Befolgen Sie die beschriebenen Schritte und können die Sicherheit im Auge behalten, um sicherzustellen, dass Ihre Kondensatoren in gutem Zustand sind und Ihre Schaltkreise und Geräte schützen.Regelmäßige Tests sind eine einfache Angewohnheit, die Zeit spart, kostspielige Reparaturen vermeidet und alles reibungslos läuft.

Häufig gestellte Fragen [FAQ]

1. Welche Multimeter -Einstellung verwende ich zum Testen der Kapazität?

Stellen Sie Ihr Multimeter auf den Kapazitätsmodus ein, der häufig durch ein bestimmtes Symbol gekennzeichnet ist.Wenn Ihr Multimeter mehrere Bereiche aufweist, wählen Sie einen etwas höher als der Nennwert des Kondensators für die genaueste Messung.

2. Was bedeutet ein Kapazitätstoleranzwert?

Die Toleranz eines Kondensators gibt an, wie viel seine tatsächliche Kapazität vom Nennwert abweichen kann, der normalerweise als Prozentsatz ausgedrückt wird.Beispielsweise sollte ein Kondensator von 2000 μF mit einer 10% igen Toleranz zwischen 1800 μF und 2200 μF messen.

3. Was zeigt ein Widerstandstest über einen Kondensator?

Ein Widerstandstest überprüft den inneren Zustand eines Kondensators.Zunehmender Widerstand weist auf eine ordnungsgemäße Funktionalität hin, konstante Niedrigwiderstands signalisiert einen Kurzschluss und konstante hohe Widerstand bedeutet, dass der Kondensator offen ist und nicht funktioniert.

4. Kann ein Kondensator repariert werden, wenn er fehlerhaft ist?

Fehlerkondensatoren werden normalerweise eher ersetzt als repariert.Das Ersetzen stellt sicher, dass die Schaltkreis korrekt funktioniert und weitere Schäden an anderen Komponenten verhindert.

5. Welche Funktionen sollten ich in einem Multimeter für Kondensatortests suchen?

Wählen Sie einen Multimeter mit Kapazitäts-, Widerstands- und Kontinuitätsmodi.Ein zuverlässiger, kalibrierter Multimeter sorgt für genaue Messungen und reibungslose Testverfahren.
