Eine Anleitung zur Identifizierung elektronischer Komponenten

Die Identifizierung elektronischer Komponenten ist für die Reparatur von wesentlicher Bedeutung. Fehlerbehebung oder Änderung von Schaltungen.Fehlende Etiketten, verblasste Markierungen, oder undokumentierte Teile können diese schwierig machen.Durch Überprüfung jedoch PCB -Layouts, Teilmarkierungen und Schaltungsverhalten können Sie bestimmen, was Eine Komponente ist und findet einen geeigneten Ersatz.Werkzeuge wie Multimeter, Datenblätter und Online -Datenbanken erleichtern den Prozess.Dieser Leitfaden deckt einfache und effektive Methoden ab, um elektronische Komponenten sogar zu identifizieren Wenn Markierungen oder Dokumentationen fehlen.

Katalog

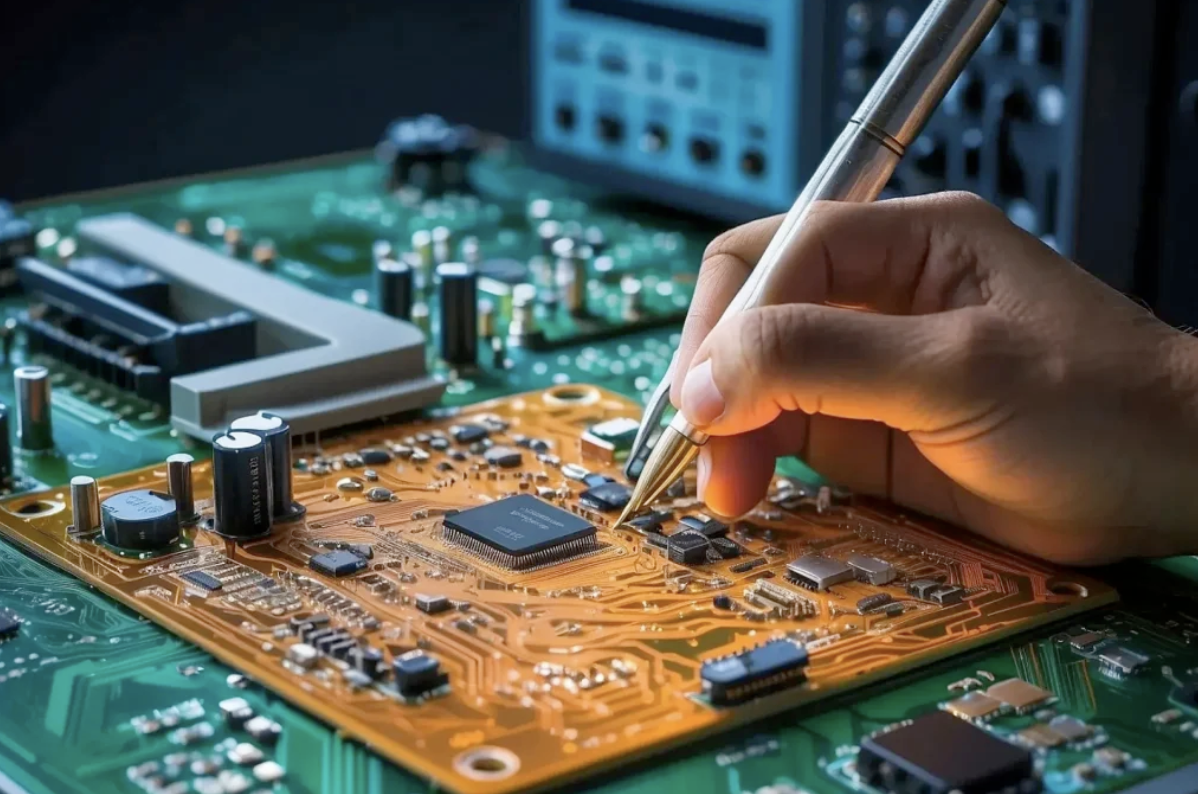

Abbildung 1. Identifizierung elektronischer Komponenten

Verschiedene Arten von elektronischen Komponentenmarkierungen

Das Lesekomponentenmarkierungen ist der erste Schritt zur Identifizierung, aber nicht alle Teile liefern klare Informationen.

• ICs, radiale Kondensatoren und Transistoren haben häufig Hersteller Teilzahlen (MPNs), Spannungsbewertungen und Schlüsselspezifikationen direkt auf sie gedruckt.Diese können online gesucht werden, um Datenblätter zu finden und Spezifikationen.

• Kleinere SMD -Passivkomponenten (0201, 0402 usw.) enthalten selten selten vollständige Teilenummern und es notwendig, ihre Werte zu messen oder Referenz -PCB -Dokumentation.

• Wenn keine Markierungen oder Dokumentationen verfügbar sind, identifizieren Sie a Geeigneter Ersatz erfordert alternative Ansätze wie Fußabdruck Vergleich, Schaltungsverfolgung oder elektrische Tests.

So identifizieren Sie elektronische Komponenten: Schritt für Schritt

Elektronische Komponenten verstehen

Die meisten elektronischen Komponenten haben irgendeine Form der Markierung, aber die Menge Details variiert je nach Art und Größe der Komponente.

• Größere Komponenten, wie zum Beispiel Mikrocontroller, Transistoren und Spannungsregulatoren haben normalerweise in der Regel Klare Teilenummern, Herstellerlogos und elektrische Spezifikationen Wie Spannungs- und Strombewertungen.

• Kleine Oberflächenmontagegeräte (SMDs) Verwenden Sie häufig Kurzcodes, die mit Hersteller-Nachschlagtabellen gekreuzt werden müssen, um die genaue Teilenummer zu bestimmen.

• Passive Komponenten wie Widerstände, Kondensatoren und Induktoren zeigen typischerweise numerische Werte an Repräsentation von Widerstand (ω), Kapazität (μf, PF) oder Induktivität (μH) Es kann jedoch keine Herstellerdetails haben.

• Dioden, Oszillatoren und spezialisierte Komponenten manchmal Symbole oder begrenzte alphanumerische Markierungen aufweisen, die erforderlich sind Zusätzliche Schaltungsanalyse oder Tests zur Identifizierung.

Wenn ein Herstellerlogo vorhanden ist, kann es ein nützlicher Ausgangspunkt sein Um Datenbanken oder Datenblätter zu durchsuchen, einschränken Sie die Liste der Liste mögliche Komponenten.

Untersuchung der PCBA

Eine gedruckte Leiterplattenbaugruppe (PCBA) liefert häufig nützliche Hinweise, die die Identifizierung von Komponenten unterstützen.

• Größere Komponenten wie ICs, Transistoren und radiale Kondensatoren, Normalerweise haben Teilnummern und Herstellernamen darauf gedruckt.A Eine kurze Online -Suche dieser Details enthält häufig Datenblätter und Spezifikationen.

• Durch die Widerstände durch die Loch verwenden farbencodierte Banden, um Widerstand anzuzeigen. Toleranz und Leistungsbewertungen.Auch ohne einen bestimmten Hersteller, dies Informationen reichen aus, um einen kompatiblen Ersatz zu finden.

• SMD -Widerstände, Kondensatoren und ICs können minimale oder keine Markierungen haben. Machen Sie es erforderlich, mit Entwurfsdokumentation zu referenzieren oder Führen Sie eine direkte Schaltungsanalyse durch.

Verwenden von PCB -Siebdruck und Layout zur Identifizierung

• Seidenbildschichtetiketten enthalten häufig Referenzbezeichnungen (z. B. R1, C2, U3), der mit den in der Rechnung aufgeführten Komponenten übereinstimmt werden kann Materialien (BOM).

• Analyse der Schaltungsplatzierung und der umgebenden Komponenten hilft Bestimmen Sie die wahrscheinliche Funktion einer Komponente.Zum Beispiel ein nicht markiertes IC In der Nähe eines Leistungseingangs ist wahrscheinlich ein Spannungsregler.

Wenn Dokumentation fehlt, untersuchen Sie das Layout des Boards, Stromspuren, und Signalfluss kann Einblicke in die Rolle einer Komponente liefern.

Forschungsdateien und die BOM recherchieren

Wenn verfügbar, sind Entwurfsdateien und BOM -Datensätze der zuverlässigste Weg um die Identität einer Komponente zu bestätigen.Durch Übereinstimmung mit Referenzbezeichnern auf Die PCB -to -BOM -Einträge können die Hersteller -Teilenummer (MPN) erhalten. Lieferanteilsnummer (PN- und Komponentenspezifikationen. Sie können identifizieren Elektronische Komponenten mit der BOM so lange wie der Referenzbezeichner ist auf der PCB -Siebdruckschicht deutlich sichtbar, wie Sie in der sehen können Bild unten.

Abbildung 2. Cross-Referenzierung PCB-Etiketten und BOM

Auch wenn die BOM unvollständig ist, entwerfen PCB -Designdateien von Software wie möglich Altium, Kicad oder Adler enthalten häufig Bibliotheksdaten zum Fehlen Komponenten.Wenn Designdateien verfügbar sind:

• Durchsuchen Sie die PCB -Datenbank nach Fußabdrücken und schematischen Symbolen, die mit unbekannten Komponenten verknüpft sind.

• Überprüfen Sie die Teilbibliotheksmetadaten, die Beschaffungsdetails, Fußabdruckabmessungen und elektrische Eigenschaften umfassen können.

• Vergleichen Sie schematische Symbole mit Standardkomponentenlayouts, um den richtigen Teiltyp zu bestätigen.

Wenn nur teilweise Designdateien verfügbar sind, konzentrieren Sie sich auf die Komponente Fußabdrücke, PIN -Konfigurationen und Schaltungsplatzierung, um die zu bestimmen Nächstes Match.Das Bild unten zeigt, wie der Teil der Leiterplatte Teil Die Bibliothek bietet den MPN, den Lieferanten PN oder beides.

Abbildung 3.. Überprüfen Sie den MPN durch die BOM

Wie identifiziere ich Komponenten ohne Markierungen?

Wenn Markierungen und Dokumentationen nicht verfügbar sind, können alternative Methoden dazu beitragen, die Identität einer Komponente zu bestimmen:

• Vergleichen Sie PCB -Fußabdrücke mit Datenblättern - Messen Sie die physische Größe, die Pinanordnung und die Form und vergleichen Sie sie mit gemeinsamen Paketen wie SOIC, QFN, TO-220 oder SOT-23.

• Passive Komponenten testen - Verwenden Sie einen Multimeter-, LCR -Meter- oder Kapazitätstester, um die Werte von Widerständen, Kondensatoren und Induktoren zu messen.

• Schaltungsverhalten analysieren - Untersuchen Sie Eingangs-/Ausgangssignale, Spannungsniveaus und Verbindungen, um die Funktion einer Komponente zu bestimmen.

Für ICs ohne Markierungen, Verfolgung von Stiftverbindungen und Beobachtung Die damit verbundenen Komponenten können ihre Rolle eingrenzen.Viele Spannung Regulierungsbehörden, MOSFETs und Mikrocontroller folgen Standard -Pin -Layouts. Ermöglicht, funktionale Äquivalente zu finden.Wenn eine genaue Übereinstimmung ist Nicht verfügbar, nach Funktion, elektrische Bewertungen und Packungen suchen Geben Sie eine Komponentendatenbank ein, kann dazu beitragen, geeignete Alternativen zu identifizieren.

Elektronische Komponenten auf der Leiterplatte

Eine Leiterplatte stützt sich auf einen Bereich von Komponenten, von denen jeweils eine bestimmte Rolle bei der Leistungsverwaltung, der Signalverarbeitung und der Energiespeicherung.Diese umfassen Widerstände, Kondensatoren, Induktoren, Dioden, Transistoren, Integrierte Schaltungen (ICs) und Anschlüsse.Die richtige Auswahl und Die Platzierung dieser Komponenten bestimmen die Leistung der PCB. Effizienz und Zuverlässigkeit.

Aktive und passive Komponenten

Elektronische Komponenten werden basierend auf ihrer Funktion in passive und aktive Elemente eingeteilt:

Abbildung 4. Aktive und passive Komponenten

Passive Komponenten regulieren Spannung, Strom oder Signalstrom, aber dies tun nicht Energie erzeugen.Dazu gehören Widerstände zum Kontrollstromfluss durch Widerstand hinzufügen.Kondensatoren, um elektrische Energie zu speichern und freizugeben und Induktoren speichern Energie in einem Magnetfeld und widerstehen plötzlicher Strom Änderungen.

Aktive Komponenten verstärken, schalten oder beheben Signale Schaltungen zum Verarbeiten von Daten und zur Steuerung des Leistungsstroms.Dazu gehören Transistoren, die als Verstärker oder Schalter fungieren.Dioden, um Strom zuzulassen Fließen Sie in eine Richtung und blockieren Sie es in die entgegengesetzte Richtung. Integrierte Schaltungen (ICs), um komplexe Funktionen wie Signal auszuführen Verarbeitung, Spannungsregelung und Datenbehandlung.

Zusätzlich stellen Anschlüsse elektrische Verbindungen zwischen den her PCB- und externe Geräte, die ordnungsgemäße Leistung und Signal sicherstellen Übertragung.Zusammen bilden diese Elemente eine funktionale und effiziente elektronische Schaltung.

Durchleitungs- und Oberflächenmontagekomponenten

PCB -Komponenten werden unter Verwendung von zwei primären Montechnologien angehängt: Through-Hole Technology (THT) und Surface-Mount-Technologie (SMT).Der Die Auswahl der Montage beeinflusst die Baugruppe, die Schaltungsdichte und die Haltbarkeit.

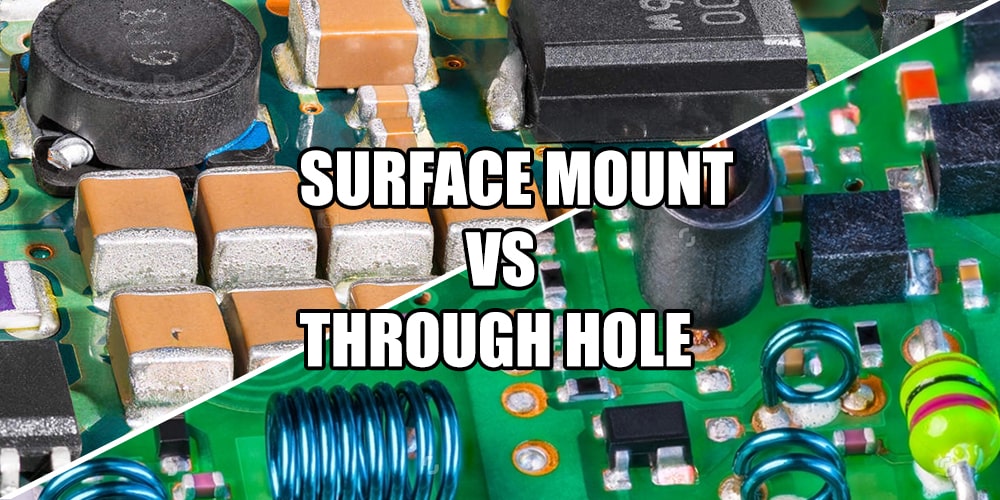

Abbildung 5. Durchleitungs- und Oberflächenmontagekomponenten

Durchlöchkomponenten

Durchlögelkomponenten haben Metallleitungen, die sich vom Körper erstrecken und werden vor dem Löten in vorgeborene Löcher auf der Löschung eingeführt. Diese sind in zwei Arten erhältlich: Axial-Lead-Komponenten und Radial-Lead Komponenten.Die Axial-Lead-Komponenten leiten sich von beiden Enden (z. B.,, Zylindrische Widerstände, Filmkondensatoren).Radial-Lead-Komponenten führt sich von einer Seite erstrecken (z. B. Elektrolytkondensatoren, Leistungsinduktoren).

Profis:

- Starke mechanische Stabilität- ideal für Hochleistungsschaltungen, große Komponenten und Anwendungen, die physischer Belastung unterliegen.

- Leichter für die manuelle Baugruppe und das Prototyping.

Nachteile:

Nimmt mehr PCB-Platz ein und macht es für kompakte, hochdichte Designs ungeeignet.

Langsamer und teurerer Herstellungsprozess aufgrund zusätzlicher Bohr- und Lötschritte.

Oberflächenmontagekomponenten

Oberflächenmontagekomponenten erfordern keine Leads oder Bohrlöcher. Stattdessen haben sie Metallkontakte oder kleine Bleirahmen direkt gelötet auf die PCB -Oberfläche.Diese Methode ermöglicht kompakt, leicht und automatisierte Montage.

Vorteile von SMT:

• Kleinere Größe - Erhöht die Komponentendichte und ermöglicht kompaktere Schaltungsdesigns.

• Automatische Herstellung - Verbessert die Produktionsgeschwindigkeit und senkt die Montagekosten.

• Bessere elektrische Leistung-kürzere Bleilängen reduzieren parasitäre Effekte und machen SMT ideal für hochfrequente Schaltungen.

Aufgrund dieser Vorteile ist SMT zur dominierenden Methode für geworden Zusammenstellung moderner Elektronik, insbesondere in Smartphones, Laptops und Andere kompakte Geräte.

Abschluss

Das Identifizieren elektronischer Komponenten muss kein Ratenspiel sein. Durch Überprüfen von PCB -Layouts, Teilmarkierungen und Schaltungsplatzierung können Sie Wichtige Hinweise sammeln.Verwenden von Tools wie Multimetern, Datenblättern und Online -Datenbanken erleichtern den Prozess noch einfacher.Wenn Markierungen sind Fehlende, Fußabdruckvergleich und Schaltungsanalyse können dazu beitragen, die zu finden Rechtsersatz.Mit dem richtigen Ansatz können Sie zuversichtlich Fehlerbehebung, reparieren oder aktualisieren Sie einen elektronischen Schaltkreis.

Häufig gestellte Fragen [FAQ]

1. Wie kann ich den Unterschied zwischen aktiven und passiven Komponenten erkennen?

Aktive Komponenten steuern oder amplifizieren Strom (z. B. Transistoren, Dioden, ICs), während passive Komponenten Energie ohne speichern oder regulieren Erzeugen (z. B. Widerstände, Kondensatoren, Induktoren).Aktiv Komponenten benötigen eine externe Stromquelle, um zu funktionieren, während passive nicht.

2. Welche Tools werden benötigt, um elektronische Komponenten zu identifizieren?

Ein Multimeter misst Widerstand, Kapazität und Kontinuität.Ein LCR Zählertests Induktivität und Kapazität.Ein Komponententester erkennt Unbekannte Teile automatisch.Eine Lupe hilft beim Lesen von Markierungen und hilft Datenblätter oder Online -Tools (wie Octopart) geben Teildetails an.

3. Kann ich eine Komponente identifizieren, indem ich ihre elektrischen Eigenschaften testet?

Ja, verwenden Sie einen Multimeter für Widerstände, Dioden und Transistoren und einen LCR -Messgerät für Kondensatoren und Induktoren.Oszilloskope helfen bei der Überprüfung von ICs nach Signale analysieren.Vergleichen Sie die Messwerte mit den erwarteten Werten oder einem Arbeiten Komponente.

4. Was soll ich tun, wenn eine Komponente beschädigt und unlesbar ist?

Überprüfen Sie die Schaltpläne, BOM- oder PCB -Designdateien für Teildetails. Wenn Sie fehlen, suchen Sie nach Siebdruckbezeichnungen auf der Leiterplatte oder vergleichen Sie die Fußabdruck mit Standardteilen.Analysieren Sie die umliegenden Komponenten nach Schätzen Sie die Funktion des fehlenden Teils.

5. Was sind häufige Anzeichen einer fehlerhaften elektronischen Komponente?

Verbrennungen, Risse, Schwellungen, Verfärbungen oder Überhitzung. Kondensatoren brüten oder Leck Hör auf zu arbeiten oder benimm dich unvorhersehbar.Wenn ein Teil zu heiß ist, kann es sein scheitern.
