Eine Anleitung zu 12 gängigen elektronischen Komponenten

Elektronik ist überall um uns herum, von Telefonen bis hin zu Haushaltsgeräten.Aber was bringt sie zum Laufen?In jedem Gerät befinden sich kleine Teile wie Widerstände, Kondensatoren und Transistoren, die dazu beitragen, Elektrizität zu steuern.Diese Teile arbeiten zusammen, um alles reibungslos zu betreiben und zu betreiben.In diesem Artikel werden wir 12 gängige elektronische Komponenten betrachten und warum sie in alltäglichen Geräten wichtig sind.

Katalog

Widerstände

Widerstände sind Komponenten in elektronischen Schaltungen, die den Stromfluss steuern, indem Widerstand in Ohm (ω) gemessen wird.Ein höherer Widerstand reduziert den Strom, während ein niedrigerer Widerstand mehr Strom ermöglicht.Durch strategische Verwendung von Widerständen halten Schaltkreise eine stabile Spannung, schützen Komponenten und Formsignalverhalten.

Abbildung 2. Widerstände

Widerstandskonfigurationen und Effekte

Widerstände können in Reihe oder parallel angeschlossen werden, um unterschiedliche elektrische Effekte zu erzielen:

• Serienverbindung - Erhöht den Gesamtwiderstand und begrenzt den Stromfluss, hält jedoch den gleichen Strom über alle Komponenten hinweg.

• Parallele Verbindung - Reduziert den Gesamtwiderstand und ermöglicht mehr Strom bei der Stabilisierung der Spannung.

Schlüsselfunktionen von Widerständen

• Regulierung Strom - stellt sicher, dass die Schaltkreise innerhalb sicherer Leistungsgrenzen arbeiten.

• Spannungsschutz - verhindert übermäßige Strom- und Spannungsspitzen von schädlichen Komponenten.

• Erstellen von Spannungsabfällen - Verteilt die Leistung effizient über verschiedene Schaltungsabschnitte.

• Unterstützung bei der Signalverarbeitung - Arbeitet mit Kondensatoren und Induktoren in Oszillatoren, Filtern und Zeitschaltungen zusammen.

Kondensatoren

Kondensatoren speichern und füllen elektrische Energie nach Bedarf auf und wirken als kurzfristige Stromversorgungspuffer.Sie bestehen aus zwei leitenden Platten, die durch ein dielektrisches Material getrennt sind und ihre Kapazität bestimmen (gemessen in Faraden).Die dielektrischen und Plattenmaterialien beeinflussen die Leistung, Spannungstoleranz und Effizienz.

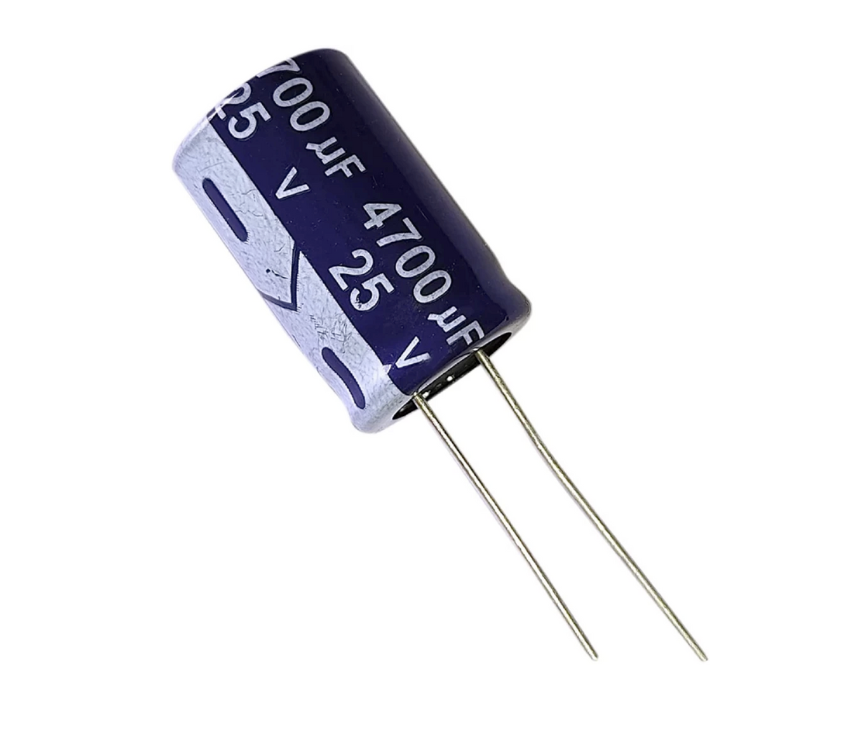

Abbildung 2. Kondensatoren

Kondensatoren blockieren den Gleichstrom (DC), ermöglichen jedoch den Wechselstrom (AC).Sie werden in Energiespeicher, Rauschfilterung und Spannungsregulierung eingesetzt.Konfigurationen umfassen:

• Serienverbindung - Reduziert die Kapazität, erhöht jedoch die Spannungstoleranz.

• Parallele Verbindung - Erhöht die Kapazität, Verbesserung der Energiespeicherung.

Schlüsselfunktionen von Kondensatoren

• Sofortiger Energieabfluss - Bietet schnelle Stromversorgungssteigerungen in Schaltkreisen wie Kamera -Blitzen und Stromverstärker.

• Rauschfilterung-Blockiert Hochfrequenzstörungen und Gewährleistung einer sauberen Signalübertragung.

• Spannungsregulation - Glättet Schwankungen der DC -Netzteile, Stabilisierung der Spannung.

• Wechselstromfilterung - Entfernt Wellen in Wandlern und Spannungsregulatoren, was die Effizienz verbessert.

Induktoren

Induktoren sind passive Komponenten, die Energie in Form eines Magnetfeldes speichern.Sie werden hergestellt, indem eine Drehspule um einen Kern gewickelt wird, der Luft, Ferrit oder Eisen sein kann.Ihre Fähigkeit, magnetische Energie zu speichern, wird in Henrys (H) gemessen und hängt von mehreren Faktoren ab, einschließlich der Anzahl der Wendungen, Kernmaterial und Spulenform.Eine höhere Anzahl von Kurven erhöht die Induktivität und ermöglicht es dem Induktor mehr Energie.

Abbildung 3. Induktoren

Schlüsselfunktionen von Induktoren

• Filterung von Hochfrequenzrauschen: Blockiert unerwünschte HF-Störungen in Netzteile und Kommunikationsschaltungen, um die saubere Signalübertragung zu gewährleisten.

• Tuning von Schaltkreisen auf bestimmte Frequenzen: Hilft bei Funkempfängern, Sendern und Signalverarbeitung und ermöglicht eine präzise Frequenzauswahl.

• Proximity -Erfindung: Wird bei der Metallerkennung, bei der Keadyless -Ein- und RFID -Systeme zur Erkennung von Objekten in der Nähe auf der Grundlage von Magnetfeldänderungen verwendet.

• Glättungsleistung in der Wechselstrom-DC-Umwandlung: Reduziert die Spannungsschwankungen in Gleichrichterschaltungen und sorgt für eine stabile Stromversorgung.

• Schalt- und Leistungsregelung in Relais und Leistungsschalter: Erzeugt ein Magnetfeld, das Schaltmechanismen, Steuern des Stromflusses und Schutzschaltungen auslöst.

Dioden

Abbildung 4. Dioden

Dioden lassen den elektrischen Strom in eine Richtung fließen, während sie in die entgegengesetzte Richtung blockieren, und verhindern einen Rückfluss, der die Komponenten beschädigen kann.Jede Diode hat:

• Anode (+) - Das Terminal, an dem Strom eintritt.

• Kathode (-)-Das Terminal, das den Rückstrom blockiert.

Wenn die Diode nach vorne vorgespannt (Anode positiv) ist.Wenn es umgekehrt ist, blockiert es Strom und fungiert als Isolator.

Schlüsselfunktionen von Dioden

• Wechselstrom -zu -DC -Umwandlung (Gleichberechtigung) - Umwandelt Wechselstrom in stabile Gleichspannung.

• Spannungsspitzenschutz-absorbiert Hochspannungs-Transienten und schützt die Schaltkreise.

• Umgekehrter Polaritätsschutz - verhindert Schäden durch falsche Stromverbindungen.

• Wellenformformung - Passt die Spannungspeaks für konsistente Leistungsniveaus ein.

• Spannungssteigerung - Arbeitet mit Kondensatoren, die die Ladungspumpen vergrößert haben, um die Ausgangsspannung zu erhöhen.

Transistoren

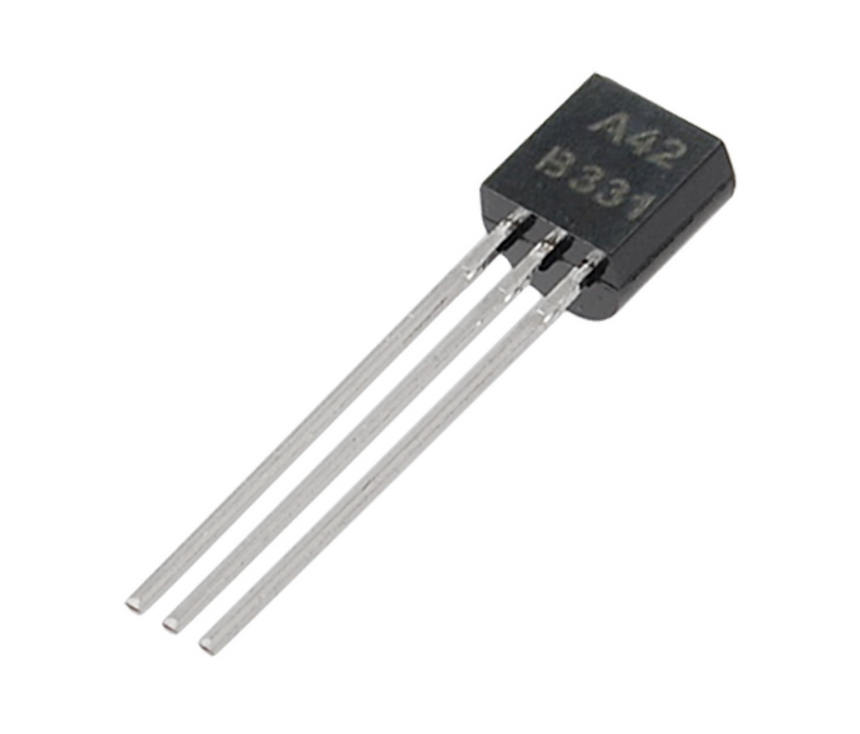

Abbildung 5. Transistoren

Transistoren fungieren als elektronische Schalter und Verstärker, wodurch Stromregulierung, logische Operationen und Signalverstärkung ermöglicht werden.Sie werden mit drei Halbleiterschichten gebaut, die als NPN- oder PNP -Konfigurationen angeordnet sind.Jeder Transistor hat:

• Emitter (E) - Ausgibt aktuell.

• Sammler (c) - erhält Strom.

• Basis (B) - Steuert den Stromfluss.

Arten von Transistoren

• Bipolar Junction Transistor (BJT) - Verwendet sowohl Elektronen als auch Löcher zur Leitung.Häufig in Verstärkern und Schaltkreisläufen.

• Feldeffekttransistor (FET)-gesteuert von Spannung und nicht durch Strom, wodurch es energieeffizient ist.Beinhaltet MOSFET (Metal-Oxid-Halbleiter-FET und IGBT (isolierter Gate Bipolar Transistor)

Transformatoren

Transformatoren sind für die Leistungsverteilung, die Spannungsregulation und die elektrische Isolation wesentlich, wobei die Faradays Gesetze der elektromagnetischen Induktion zur Übertragung von Energie zwischen Schaltungen verwendet werden.Durch die Nutzung der gegenseitigen Induktion modifizieren sie die Spannungsniveaus effizient ohne direkten elektrischen Kontakt zwischen Eingangs- und Ausgangskreisen.

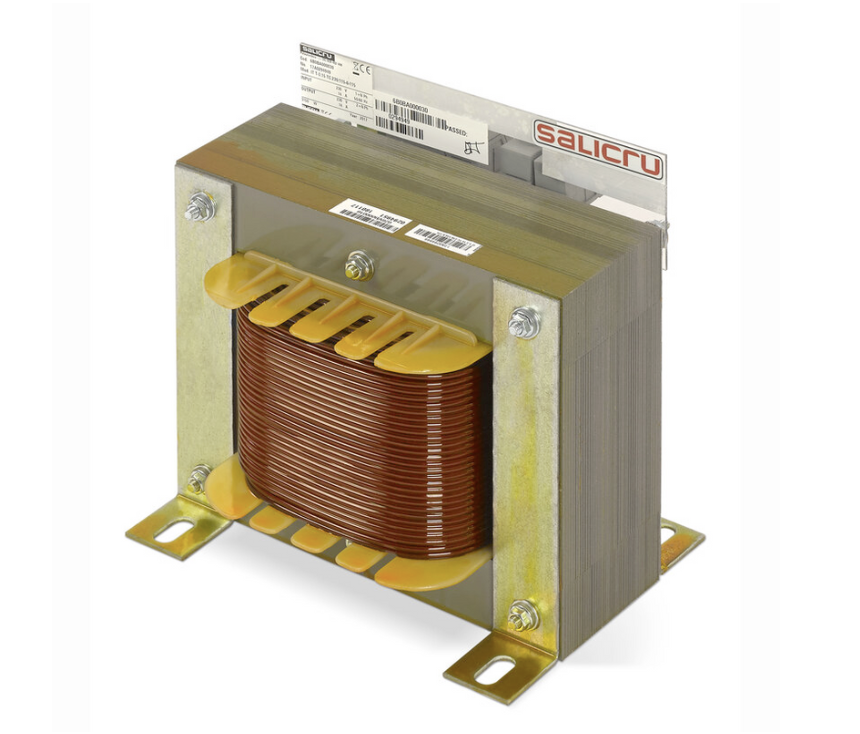

Abbildung 6. Transformatoren

Struktur und Funktion

Ein Transformator besteht aus zwei wichtigen Spulenwicklungen, die um einen Magnetkern gewickelt sind:

• Primärwicklung: Empfängt die Eingangsspannung und erzeugt ein Magnetfeld.

• Sekundärwicklung: induziert eine Ausgangsspannung basierend auf dem Magnetfluss der Primärwicklung.

Das Verhältnis von Kurven zwischen diesen Wicklungen bestimmt die Funktion des Transformators:

• Step-up-Transformator: Die sekundäre Wicklung hat mehr Kurven als der primäre, zunehmende Spannungsausgang.

• Step-Down-Transformator: Die sekundäre Wicklung hat weniger Kurven, was die Spannung für den sichereren Betrieb in Schaltkreisen mit geringer Leistung verringert.

Anwendungen von Transformatoren

Transformatoren werden häufig verwendet in:

• Leistungsnetze: Regulierung der Transmissionsspannungen für eine effiziente Energieverteilung.

• Industriegeräte: Bereitstellung von isoliertem Strom für schwere Maschinen.

• Kommunikationssysteme: Aktivierung der Signalkopplung und der Impedanzanpassung in HF -Schaltungen.

• Unterhaltungselektronik: Gewährleistung einer stabilen Spannungsversorgung in Ladegeräten, Adaptern und Leistungskonvertern.

Durch die Optimierung der Energieeffizienz und die Bereitstellung elektrischer Isolation gewährleisten Transformatoren eine sichere und zuverlässige Energieumwandlung, wodurch sie in verschiedenen Branchen unverzichtbar sind.

Integrierte Schaltungen

Integrierte Schaltkreise (ICs) sind miniaturisierte elektronische Systeme, die Transistoren, Widerstände, Kondensatoren und Dioden auf einem einzelnen Siliziumchip kombinieren.Diese hocheffizienten Komponenten ersetzen sperrige diskrete Schaltkreise und ermöglichen eine schnellere Verarbeitung, reduzierten Stromverbrauch und kompakte PCB -Designs.Ihre feine Gold- oder Aluminiumverkabelung verbindet die internen Elemente, während externe Stifte für verschiedene elektronische Funktionen eine nahtlose PCB -Integration sicherstellen.

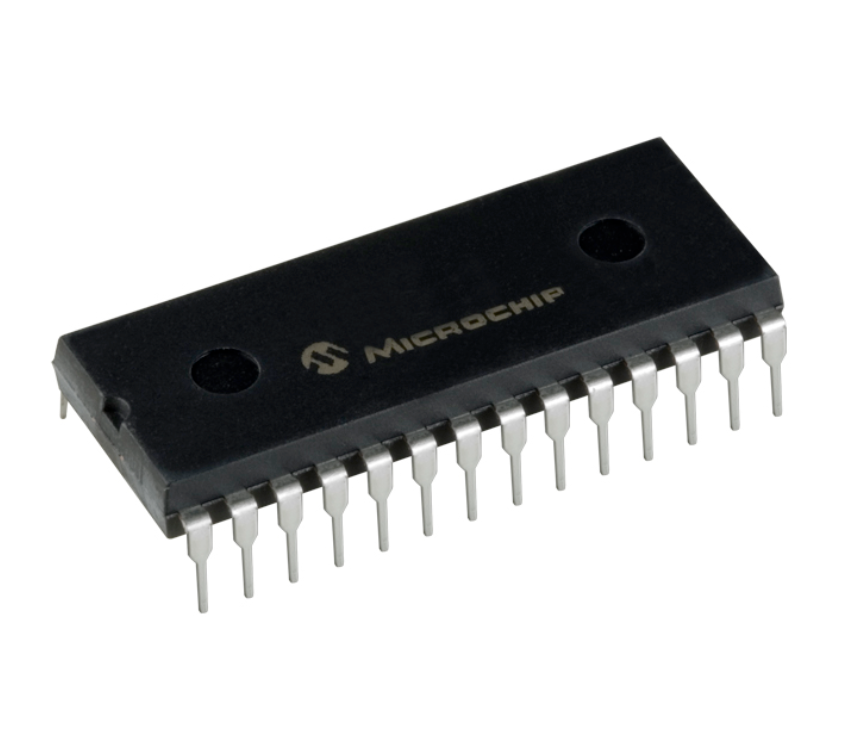

Abbildung 7. Integrierte Schaltungen

Arten von integrierten Schaltungen

ICs werden anhand ihrer Funktionalität kategorisiert:

• Analog ICS-Arbeiten Sie mit kontinuierlichen Spannungssignalen, die in operativen Verstärkern (OP-AMPs), Phasen-Locked Loops (PLLs) und Sensorschnittstellen verwendet werden.

• Digital ICS - Binäre Signale für Logikoperationen verarbeiten, die in Mikroprozessoren, digitalen Signalprozessoren (DSPs) und Speicherchips zu finden sind.

• ICS gemischtsignal-Integrieren Sie sowohl analoge als auch digitale Funktionen, die häufig in der drahtlosen Kommunikation (3G/4G/5G), der Automobilelektronik und der Networking (LAN/WAN) verwendet werden.

Schlüsselanwendungen von ICs

• Logikverarbeitung: Wesentlich für das Computer-, Automatisierungs- und eingebettete Systeme, die schnelle Entscheidungsfindung und Datenverarbeitung ermöglichen.

• Präzisionszeitpunkt: Wird in Taktschaltungen, Signalsynchronisation und Datenübertragungsprotokollen für eine stabile Kommunikation verwendet.

• Spannungsregelung: Halten Sie die stabile DC -Ausgabe für Netzteile, mobile Geräte und industrielle Steuerungssysteme bei.

ICS revolutionierte moderne Elektronik und treibt Fortschritte in Geschwindigkeit, Effizienz und Miniaturisierung vor.Von einfachen Mikrocontrollern bis hin zu Hochleistungsprozessoren führen sie nahezu jedes elektronische Gerät mit, was sie in der heutigen Technologie ideal macht.

Batterien

Batterien sind Energiequellen in elektronischen Schaltkreisen, die chemische Energie in elektrische Energie umwandeln.Die richtige Batterieauswahl hängt von Faktoren wie Leistungsbedarf, Größenbeschränkungen und Wiederverwendbarkeit ab.

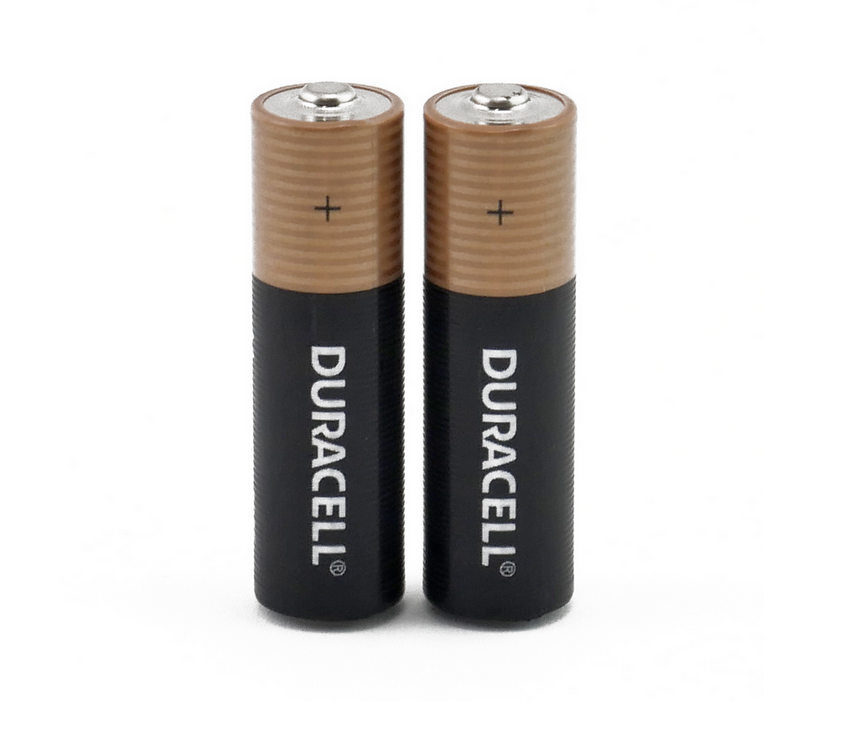

Abbildung 8. Batterien

Auswahl der richtigen Batterie

• Hochleistungsanwendungen: Blei-Säure-Batterien sind aufgrund ihrer Wiederaufladbarkeit und der stetigen Leistung ideal für Anwendungen für die Kraft von Automobil-, Industrie- und Sicherungsstromanwendungen.

• Einzelnutzungslösungen: Laternenzellen sind verfügbar und für Anwendungen mit geringer Wartung geeignet, für die keine häufigen Ersetzungen erforderlich sind.

• Alltägliche Unterhaltungselektronik: Alkalische Batterien bieten eine kostengünstige Option für Geräte wie Fernbedienungen, Taschenlampen und Geräte mit geringer Leistung.

• Kompakte und leichte Geräte: Lithium-Münzzellen und Lithiumpolymer-Batterien (LI-PO) bieten eine hohe Energiedichte und -aufladungsfähigkeit, wodurch sie perfekt für RC-Flugzeuge, Wearables und IoT-Geräte perfekt sind.

Batterieanwendungen

• Primär- und Backup -Leistung: Befördert tragbare Elektronik, eingebettete Systeme und industrielle Automatisierung.

• Energiespeicher für erneuerbare Systeme: Unterstützt Solarmodule und Elektronik außerhalb der Gitter.

Staffeln

Relais sind elektrische Komponenten, mit denen Signale mit geringer Leistung hohe Strom- oder Hochspannungsschaltungen steuern können.Sie arbeiten durch die elektromagnetische Induktion, wobei eine energiegeladene Spule ein Magnetfeld erzeugt, das Kontakte aktiviert oder deaktiviert, wodurch Kontrollschaltungen aus Leistungslasten effektiv isoliert werden.Diese Schaltfunktion macht Relais in Motorsteuerung, Leistungsverteilung, Automobilsystemen und industrieller Automatisierung unverzichtbar, um einen effizienten und sicheren Schaltungsbetrieb zu gewährleisten.

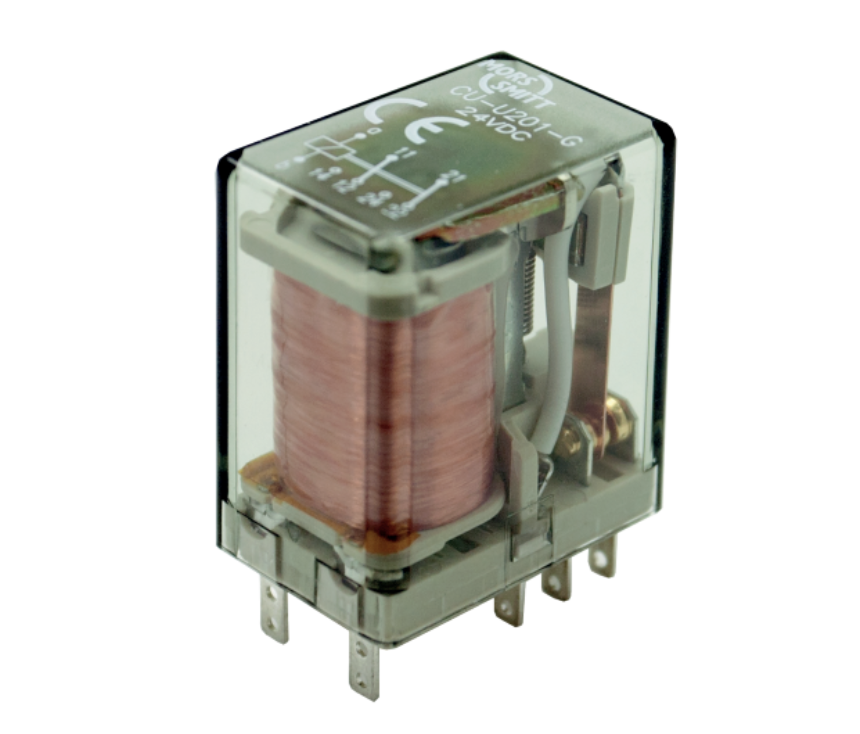

Abbildung 9. Relais

Arten von Relais

Relais sind in verschiedenen Konstruktionen ausgestattet, die jeweils für bestimmte Schaltanwendungen optimiert sind, basierend auf ihrem Mechanismus und ihren elektrischen Eigenschaften:

• Elektromechanische Relais (EMRs): Verwenden Sie einen sich bewegenden Anker, um Kontakte zu wechseln, und bieten Sie eine hohe Haltbarkeit und Zuverlässigkeit an.Häufig in Haushaltsgeräten, Kfz -Elektronik und Industriemaschinen verwendet.

• Solid-State Relays (SSRs): Verwenden Sie Halbleiterschaltungen anstelle von mechanischen Kontakten, wobei schnellerer Betrieb, stiller Schalt- und längere Lebensdauer bereitgestellt werden.Ideal für Hochgeschwindigkeitsschaltungen, industrielle Automatisierung und Temperaturkontrollsysteme.

• Reed-Relais: Merkmale Schilfschalter, die in einem vakuumversiegelten Glasrohr eingeschlossen sind, das durch eine elektromagnetische Spule aktiviert wird.Diese sind gut geeignet für Hochgeschwindigkeitsschaltanwendungen wie Medizinprodukte und Kommunikationsschaltungen.

Relaisspezifikationen

Um das richtige Relais auszuwählen, müssen wichtige Parameter verstanden werden, die die Leistung und die Betriebsgrenzen definieren:

• Kontaktstufe: Geben Sie die maximale Spannung und den Strom an, das das Relais verarbeiten kann.Für leistungsintensive Anwendungen sind höhere Bewertungen erforderlich.

• Spannungsanforderungen für Spulen: Geben Sie die Spannung an, die erforderlich ist, um die Spule zu energetisieren und das Relais zu aktivieren.Die Gewährleistung der Kompatibilität mit dem Steuerkreis ist unerlässlich.

• Kontaktkonfigurationen: Bestimmen Sie, wie Schaltungen umgeschaltet werden:

-SPST (Single-Po-Ein-Eintäfchen): Einfacher Ein/Aus-Schalter.

-SPDT (Einpole-Double-Pow): Ermöglicht das Schalten zwischen zwei separaten Schaltungen.

-DPDT (Doppelpole-Double-Throw): steuert zwei unabhängige Schaltungen gleichzeitig.

Relaisanwendungen

Spezialisierte Relais über das grundlegende Schalter hinaus verbessern die Automatisierung und Energieeffizienz:

• Zeitverzögerungsrelais: Führen Sie vor der Aktivierung eine programmierbare Verzögerung ein, die in HLK-Systemen, Beleuchtungssteuerung und industriellen Prozessen verwendet wird.

• Verriegelungsrelais: Halten Sie ihren geschalteten Zustand auch nach dem Entfernen des Steuersignals bei, wodurch der Stromverbrauch in Speicherschaltungen, energieeffizienten Geräten und intelligenten Gittern verringert wird.

Sicherungen

Sicherungen sind Sicherheitsvorrichtungen in elektrischen Systemen, die den übermäßigen Stromfluss unterbrechen und Schäden an Schaltungen und Komponenten verhindern.Sie wirken als erste Verteidigungslinie und gewährleisten die elektrische Stabilität, indem sie den Stromfluss stoppen, wenn die Stromniveaus eine vordefinierte Grenze überschreiten.Eine Sicherung besteht aus einem dünnen Metalldraht oder Filament, das unter hohen Strombedingungen schmilzt oder bricht, wodurch die fehlerhafte Schaltung wirksam isoliert wird.Diese Opferwirkung minimiert das Brandrisiko, verhindert das Ausfall des Geräts und verbessert die allgemeine elektrische Sicherheit.

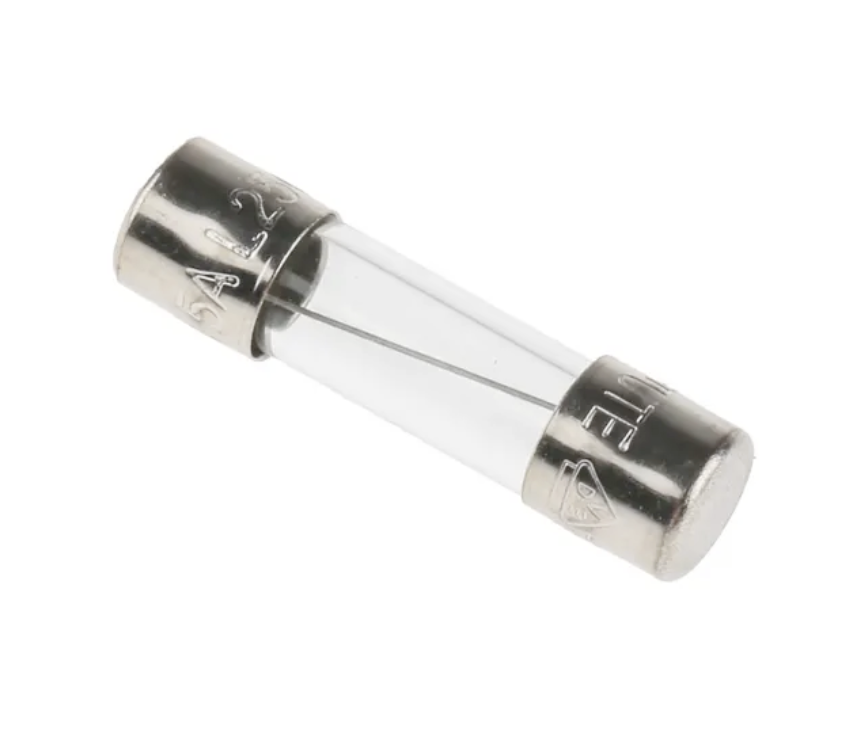

Abbildung 10. Sicherungen

Verschmelzen Anwendungen

Sicherungen werden in einer Vielzahl von Anwendungen verwendet, von Netzteilen und Haushaltsgeräten bis hin zu Automobil- und Industriesystemen.Ihre Rolle beim Schaltungsschutz erweitert die Lebensdauer von elektrischen Geräten, reduziert die Wartungskosten und verhindert katastrophale Fehler, die durch Kurzschaltungen oder Überlastungen verursacht werden.

Arten von Sicherungen

Verschiedene Arten von Sicherungen reagieren auf bestimmte Weise auf Überstrombedingungen.Die beiden häufigsten Typen sind:

Schnellweiche (schnell wirkende Sicherungen)

• Reagieren Sie sofort auf überschüssigen Strom, wodurch sie ideal für empfindliche elektronische Komponenten ideal sind, die auch durch kurze Leistungsstürme beschädigt werden können.

• häufig in Computern, Audiosystemen und medizinischen Geräten verwendet, bei denen ein präziser Stromschutz wesentlich ist.

• verfügen über ein dünnes Filament, das schnell schmilzt, wenn der Strom die Nenngrenze überschreitet.

Slow-Blow-Sicherungen (Zeitverzögerungssicherungen)

• Entworfen, um kurze Strömungen ohne Blasen standzuhalten, wodurch sie ideal für Schaltkreise mit vorübergehenden Inschubströmen.

• In Motoren, Transformatoren und Netzteilen häufig vorkommt, wobei der anfängliche Start-up höher als normaler Strom zeichnet.

• verfügen über ein dickeres oder gewickeltes Filament, sodass es vor dem Schmelzen momentane Anstände ertragen kann.

Leistungsschalter

Leistungsschalter sind Sicherheitsvorrichtungen in elektrischen Systemen und verhindern Schäden, die durch Überstrombedingungen, Kurzschaltungen und Überlastungen verursacht werden.Im Gegensatz zu Sicherungen, die nach dem Auslösen ersetzt werden müssen, trennen Leistungsschalter die Stromversuche automatisch, wenn übermäßiger Strom erkannt wird und zurückgesetzt und wiederverwendet werden kann, was sie zu einer effizienteren und kostengünstigeren Lösung zum Schutz elektrischer Systeme in Häusern, Unternehmen und Branchen macht.

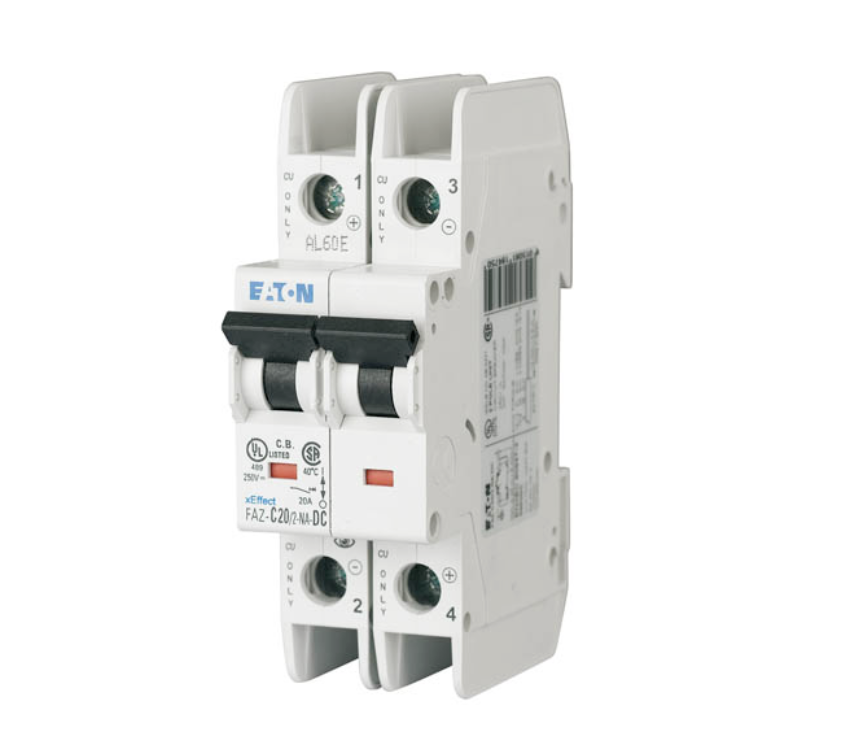

Abbildung 11. Leistungsschalter

Wie funktionieren Leistungsschalter?

Ein Leistungsschalter fungiert als automatisierter Schalter, der den elektrischen Durchfluss kontinuierlich überwacht.Wenn der Strom einen sicheren Schwellenwert überschreitet, wird der Breaker -Reisen sofort ausgefahren, um eine Überhitzung, Ausrüstung aus Geräten und Brandgefahren zu verhindern.Diese schnelle Reaktion hilft bei der Aufrechterhaltung der Systemstabilität und verhindert kostspielige Schäden an der elektrischen Infrastruktur.

Arten von Leistungsschalter

Thermisch-magnetische Leistungsschalter

• Dual -Schutzmechanismus - kombiniert thermische und magnetische Reisefunktionen, um sowohl auf allmähliche Überlastungen als auch auf plötzliche Kurzschaltungen zu reagieren.

• Wärme Mechanismus - verwendet einen bimetallischen Streifen, der den Brecher unter längere hohe Strombedingungen beeilt und ausstößt.

• Magnetischer Mechanismus - reagiert sofort auf Kurzkreise mit einer elektromagnetischen Reise.

MAGNETISCHE KREITUNGEN

• Schnelle Reaktion-arbeitet nur mit einer elektromagnetischen Reise, sodass sie für Anwendungen ideal ist, die einen sofortigen Kurzschlussschutz erfordern.

• Industriegebrauch - häufig in Stromverteilungspaneele, Motorsteuerungssystemen und Automatisierungsschaltungen zu finden.

Elektronische Leistungsschalter

• Erweiterter Schutz - Verwendet elektronische Sensoren und Mikrocontroller zur präzisen Stromerkennung und einstellbaren Auslöseeinstellungen.

• Intelligente Funktionen-bietet Remote-Überwachung, Echtzeitdiagnose und programmierbare Auslöseeinstellungen für eine verbesserte Steuerung.

• High-Tech-Anwendungen-bevorzugt in Smart Grids, Rechenzentren und industrieller Automatisierung, in denen Präzision und Fernmanagement dringend benötigt werden.

Oszillatoren

Oszillatoren sind in elektronischen Schaltkreisen, die ein kontinuierliches, stabiles elektrisches Signal bei einer bestimmten Frequenz erzeugen.Sie konvertieren Gleichstrom (DC) in abwechselnden Strom (AC) und erzeugen eine konsistente Wellenform, ohne einen externen Eingang zu benötigen.Oszillatoren werden in Radios, Uhren, Kommunikationssystemen und Testgeräten verwendet, um eine präzise Zeit- und Signalstabilität zu gewährleisten.

Abbildung 12. Oszillatoren

Wie funktionieren Oszillatoren?

Oszillatoren verlassen sich auf einen Resonanzkreis, der kontinuierlich eine Wellenform erzeugt.Die Ausgangsfrequenz wird durch die internen Komponenten des Oszillators wie Widerstände (R), Kondensatoren (C), Induktoren (L) und Kristalle bestimmt.Diese Elemente beeinflussen die Stabilität, Genauigkeit und den Stimmbereich des Oszillators und machen unterschiedliche Typen für verschiedene Anwendungen geeignet.

Arten von Oszillatoren

Es gibt verschiedene Arten von Oszillatoren, die jeweils für unterschiedliche Frequenzbereiche und Leistungsanforderungen optimiert werden.

Kristalloszillatoren

• Verwenden Sie einen Quarzkristall, um eine sehr genaue Frequenz aufrechtzuerhalten.

• In Uhren, Mikrocontrollern, GPS -Systemen und Kommunikationsgeräten gefunden.

• bieten hohe Stabilität, Geräusch mit niedrigem Phasen und hervorragende Genauigkeit für zeitlich-sensitive Anwendungen.

RC-Oszillatoren (Widerstandskapazitor)

• Verwenden Sie Widerstände und Kondensatoren, um niederfrequente Signale zu erzeugen.

• häufig in Tongeneratoren, Audioschaltungen und Sensoranwendungen.

• Einfach zu entwerfen und auf unterschiedliche Frequenzanforderungen anzupassen.

LC-Oszillatoren (Induktorkondensator)

• Verwenden Sie eine LC-Schaltung, um Hochfrequenzsignale zu erzeugen.

• Wesentlich bei HF -Sendern, Empfängern und Radarsystemen.

• Bekannt für die Frequenzstabilität und Abstimmung in der drahtlosen Kommunikation.

Spannungsgesteuerte Oszillatoren (VCOs)

• Die Ausgangsfrequenz variiert basierend auf einer angelegten Steuerspannung.

• Wird in Signalgeneratoren, Phasenverschlüsse (PLLS) und Telekommunikationssystemen verwendet.

• Ermöglichen Sie dynamische Frequenzanpassungen, ideal für die adaptive Signalverarbeitung.

Entspannungsoszillatoren

• Erzeugen Sie nicht-sinusoide Wellenformen (quadratische, dreieckige und Sägezahnwellen).

• Wird in blinkenden Schaltungen, PWM (Pulsbreitenmodulation) und Wellenformerzeugung verwendet.

• Einfaches Design und zuverlässiger Zeitpunkt für Steuerungsanwendungen.

Wie wähle ich die richtige elektronische Komponente aus?

Unabhängig davon, ob Sie ein neues System entwerfen, eine vorhandene Reparaturen reparieren oder die Leistung optimieren, müssen Sie mehrere Faktoren bewerten, um Ineffizienzen, Überhitzung oder vorzeitiger Fehler zu vermeiden.Eine fundierte Entscheidung zu treffen, hilft, die Zuverlässigkeit zu verbessern, die Kosten zu senken und eine langfristige Verfügbarkeit zu gewährleisten.

Elektrische Spezifikationen

Das Verständnis der elektrischen Eigenschaften einer Komponente ist der erste Schritt, um die Kompatibilität mit der Schaltung zu gewährleisten.Jede Komponente arbeitet innerhalb bestimmter Spannungs- und Stromgrenzen.Das Überschreiten dieser Bewertungen kann zu Überhitzung, Beschädigung oder Schaltkreisversagen führen.Die Betriebsspannung definiert den Bereich, in dem die Komponenten effektiv funktionieren, während die Strombewertung den maximalen Strom angibt, den sie sicher verarbeiten kann.

Die Stromversorgung ist ein weiterer wichtiger Faktor, da überschüssige Wärme die Leistung und Langlebigkeit beeinflussen kann.Komponenten mit hohem Stromverbrauch erfordern häufig Kühlkörper oder zusätzliche Kühlung.Toleranz und Stabilität sind auch wichtig, insbesondere für Präzisionsschaltungen.Beispielsweise bieten Widerstände mit einer Toleranz von ± 1% eine höhere Genauigkeit als diejenigen mit einer Toleranz von ± 5%.Die Temperaturstabilität ist in Umgebungen, in denen Schwankungen das Schaltungsverhalten beeinflussen können, hervorragend.

Physikalische und mechanische Eigenschaften

Die Größe, der Formfaktor und der Montagestil einer Komponente beeinflussen die Montage- und Designbeschränkungen.Komponenten müssen in den verfügbaren Leiterplatz passen, ohne Interferenz zu verursachen.Miniaturisierte Komponenten wie Surface-Mount-Geräte (SMD) werden für Kompaktschaltungen bevorzugt, während Durchleitungskomponenten eine größere mechanische Stabilität bieten, wodurch sie ideal für die Leistungselektronik sind.

Die Montagetechnologie wirkt sich auch auf die Montage aus.Die THT (THT) von Through-Hole (THT) bietet eine starke mechanische Stabilität, während die automatisierte Hochgeschwindigkeits-Herstellung ermöglicht.Einige Komponenten müssen auch Umweltstressoren wie Schwingung, Luftfeuchtigkeit oder extremen Temperaturen standhalten.Komponenten, die in Automobil-, Luft- und Raumfahrt- oder industriellen Anwendungen verwendet werden, erfordern eine höhere Haltbarkeit, um harte Bedingungen zu bewältigen.

Leistung und Zuverlässigkeit

Die Zuverlässigkeit einer Komponente bestimmt, wie lange sie ohne Fehler funktionieren.Sie können häufig die mittlere Zeit zwischen Fehlern (MTBF) überprüfen, um die Lebensdauer einer Komponente abzuschätzen.Komponenten, die in hoher Zuverlässigkeitsanwendungen wie medizinischen Geräten oder Luft- und Raumfahrtsystemen verwendet werden, müssen strenge Zuverlässigkeitsstandards erfüllen.

Das Wärmemanagement spielt eine wichtige Rolle bei der Gewährleistung der Langlebigkeit.Komponenten mit niedrigem Wärmewiderstand lösten Wärme effizienter ab, wodurch das Risiko einer Überhitzung verringert wird.In Hochleistungsschaltungen können Kühlkörper oder Kühlmechanismen erforderlich sein.Ein weiterer zu berücksichtigender Faktor ist die elektromagnetische Kompatibilität (EMC), da einige Komponenten durch elektromagnetische Interferenzen emittieren oder beeinflusst werden können.Das Filtern von Komponenten wie Ferritperlen oder Abschirmtechniken helfen, die Signalintegrität aufrechtzuerhalten und das Rauschen zu verringern.

Verfügbarkeit und Kosten

Die Komponentenauswahl sollte auch die Lieferkettenfaktoren berücksichtigen.Komponenten mit langen Vorlaufzeiten oder unvorhersehbaren Aktienniveaus können die Produktion verzögern.Die Beschaffung von seriösen Herstellern und Distributoren verringert das Risiko, gefälschte Komponenten zu begegnen.Mehrere Beschaffungsoptionen sorgen für die Kontinuität für den Fall, dass ein primärer Lieferant meckt.

Kosten sind eine weitere wichtige Überlegung.Während hochwertige Komponenten häufig einen höheren Preis haben, kann die Auswahl der günstigsten Option zu höheren Ausfallraten und erhöhten Wartungskosten führen.Sie müssen einen Restbetrag zwischen Kosten und Leistung steigern, indem Sie die Gesamtbetreuungskosten (TCO) bewerten, einschließlich des anfänglichen Kaufpreises, der Langlebigkeit und der Ersatzkosten.

Compliance- und Branchenstandards

Viele Branchen verlangen Komponenten, um bestimmte regulatorische Standards zu erfüllen, um Sicherheit, Zuverlässigkeit und Umwelteinhaltung zu gewährleisten.Beispielsweise müssen Komponenten, die in der Unterhaltungselektronik verwendet werden, die ROHS -Vorschriften (Einschränkung gefährlicher Substanzen) entsprechen, die die Verwendung gefährlicher Materialien wie Blei und Quecksilber einschränken.Erreichen Sie die Compliance -reguliert Substanzen, die Umwelt- oder Gesundheitsrisiken darstellen könnten.

Anwendungsspezifische Standards spielen ebenfalls eine Rolle.Automobilkomponenten müssen AEC-Q100- oder AEC-Q200-Qualifikationen für Zuverlässigkeit unter extremen Temperaturen und Vibrationen erfüllen.Die medizinischen Geräte folgen den ISO 13485-Standards, während Luft- und Raumfahrt- und militärische Komponenten den Anforderungen von Mil-STD-883 oder DO-160 festhalten müssen.Die Gewährleistung der Einhaltung von Anfang an hilft, kostspielige Neugestaltungen und Zertifizierungsverzögerungen zu vermeiden.

Zukünftige Skalierbarkeit und Designflexibilität

Die Auswahl einer Komponente, die zukünftige Designänderungen ermöglicht, sorgt für eine langfristige Benutzerfreundlichkeit.Sie sollten überlegen, ob eine Komponente mit neueren Versionen Pin-kompatibel ist und Upgrades erleichtert, ohne die gesamte Schaltung neu zu gestalten.Firmware- und Softwarekompatibilität ist für Mikrocontroller und programmierbare Geräte von entscheidender Bedeutung, um sicherzustellen, dass sie an neue Funktionen anpassbar bleiben.

Die Langlebigkeit der Lieferkette ist ein weiterer Faktor.Einige Komponenten können aufgrund von technologischen Fortschritten oder Herstellungsunterbrechungen veraltet sein.Das Auswählen von Komponenten mit einem langen Produktionslebenszyklus oder der Identifizierung alternativer Teile im Voraus lässt Störungen vermeiden.
