Was müssen Sie über Klopfsensoren wissen?

Moderne Motorsensorsysteme haben die Fahrzeugdiagnostik und Leistung revolutioniert.Ausgestattet mit Sensoren, die den Sauerstoffgehalt, den Luftstrom, die Temperatur und den Motorschlag überwachen, verbessern diese Systeme sowohl die Sicherheit als auch die Effizienz.Wenn die Feinabstimmung korrekt ist, sorgen sie für optimale Luftstoffverhältnisse, aber Fehlfunktionen können zu einer verminderten Effizienz und erhöhten Emissionen führen.Diese technologische Integration markiert eine besondere Verschiebung der Diagnose und Verwaltung der Fahrzeugleistung und ebnet den Weg für zukünftige Fortschritte.

Katalog

Motorklopfen verstehen

Der Motorknock kommt auf, wenn die Luftkraftstoffmischung im Zylinder Ihres Motors unerwartet explodiert, ohne die Hilft der Zündkerze.Normalerweise beginnt die Zündkerze die Zündung, aber bei Motorschläfen tritt eine unkontrollierte Explosion auf, was zu einem „Klopfen“ -Säule führt.Wenn es ignoriert wird, kann es Ihren Motor ernsthaft beschädigen.

Während der normalen Zündung entzündet die Zündkerze die Luftstoffmischung und erzeugt eine Flamme, die sich durch den Zylinder ausbreitet.Dies erhöht den Druck und die Temperatur.Manchmal verursacht diese Hitze eine zweite, unerwünschte Explosion im Zylinder, was den Klopfen erzeugt.Möglicherweise hören Sie es als "Pop" oder "Click", insbesondere beim Beschleunigen.

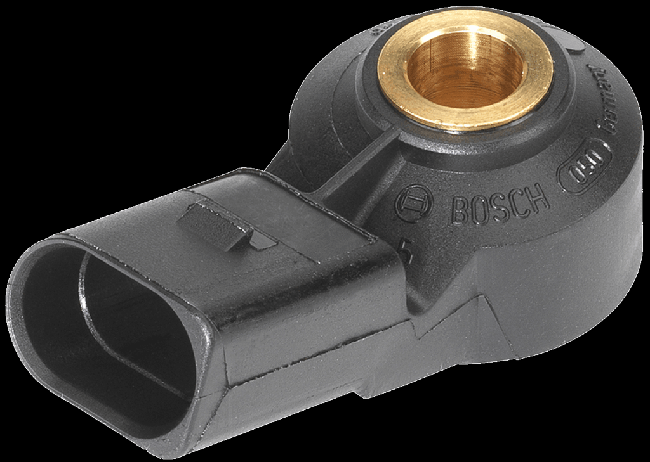

Was genau ist ein Klopfsensor?

Ein Klopfsensor ist ein grundlegendes Element innerhalb eines Motorsystems, das abnormale Schwingungen oder Geräusche identifiziert wird und häufig als "Knock" oder "Pinging" bezeichnet wird.Motorschläge aufgrund einer vorzeitigen Verbrennung.Diese Sensoren wandeln die erkannten Schwingungen in elektronische Signale um, die an die Motorsteuereinheit (ECU) weitergeleitet wurden, die dann diese Signale analysiert, um das Zündzeit zu modulieren, wodurch das Auftreten von Klopfen verringert wird.Seltsamerweise kann der Klopfsensor auch die Überprüfung der Motorlicht auslösen oder bestimmte Motorkomponenten deaktivieren, um weitere mechanische Schäden zu verhindern und die Spitzenleistung zu erhalten.Könnte die ECU -Antwortlatenz während der schnellen Beschleunigung ein Problem sein?Typischerweise werden moderne ECUs so kalibriert, dass sie unverzüglich reagieren.

Klopfsensorstruktur

Klopfsensoren sind in zwei Haupttypen erhältlich: induktiv und piezoelektrisch.Jeder arbeitet anders und hat sein eigenes Design.

Induktive Klopfsensoren, verlassen Sie sich auf elektromagnetische Prinzipien.Sie haben normalerweise einen Eisenkern, eine Spule und einen Magneten.Wenn der Motor vibriert, arbeiten diese Teile zusammen, um ein elektrisches Signal zu erzeugen.Die Stärke und das Muster dieser Signaländerung basieren darauf, wie stark die Schwingungen sind.Dies hilft dem Computer (ECU) des Autos, den Motorklopfen genau zu erkennen und zu analysieren.

Piezoelektrische KlopfsensorenVerwenden Sie Materialien, die Elektrizität erzeugen, wenn sie gepresst oder gestresst werden.Diese Sensoren haben piezoelektrische Elemente und Vibratoren, und es gibt zwei Arten: resonant Und nicht resonant.

• Resonante piezoelektrische Sensoren, sind so konzipiert, dass sie Vibrationen bei bestimmten Frequenzen aufnehmen sollen, insbesondere diejenigen, die mit Motorklopfen verbunden sind.Dazu gehören eine Masse und ein piezoelektrisches Element, das zusammenarbeitet, um bestimmte Frequenzen zu erkennen.Dies macht sie sehr genau und ermöglicht es dem ECU, bei Bedarf das Timing des Motors anzupassen.Diese Sensoren sind besonders nützlich in Hochleistungsmotoren.

• Nicht-resonante piezoelektrische Sensoren, werden nicht auf eine bestimmte Frequenz abgestimmt, sodass sie einen größeren Vibrationsbereich erkennen können.Auf diese Weise können sie verschiedene Motorgeräusche aufnehmen, einschließlich Geräuschen, die möglicherweise nicht direkt auf das Klopfen zusammenhängen.Aufgrund ihrer breiteren Reichweite können nicht-resonante Sensoren unter verschiedenen Fahrbedingungen gut abschneiden, was sie vielseitiger macht.

Finden des Klopfsensors

Der Klopfsensor wird auf den Motorblock platziert, normalerweise zwischen Zylinder und manchmal unter dem Ansaugkrümmer.Dieser Punkt hilft dem Sensor, schnell Vibrationen zu erkennen, die durch Klopfen verursacht werden (unerwünschte Explosionen im Motor).Indem der Sensor so nah an den Zylindern liegt, kann der Sensor schnelle Signale senden, um das Spannungszeitpunkt anzupassen und Schäden am Motor zu verhindern.

Der Standort des Klopfsensors hilft ihm, Motorvibrationen schnell zu bemerken, sodass der Motor schnelle Anpassungen vornehmen kann, um weiterhin reibungslos zu laufen und Schäden zu vermeiden.

Warum wird der Sensor dort platziert, wo er ist?

Der Sensor befindet sich in der Nähe der Brennkammern, in denen Klopfe am häufigsten stattfinden.Dies hilft, Probleme frühzeitig zu erkennen, damit der Motor das Timing anpassen kann.Wenn der Sensor schnell Vibrationen fängt, läuft der Motor besser und bleibt länger in gutem Zustand.Wenn sich der Sensor unter dem Ansaugkrümmer befindet, ist er vor Schäden nach außen geschützt und funktioniert bei allen Arten von Fahrbedingungen weiterhin gut.

Bei der Mechanik hilft das Kennen des Standorts des Sensors, wenn ein Klopfgeräusch, aber keine Fehlercodes vorliegt.Wenn Sie den Sensor und den Bereich um ihn herum überprüfen, können Sie kleine Probleme aufdecken, die den Lärm verursachen.

Wie funktioniert der Klopfsensor?

Ein Klopfsensor verwendet spezielle Materialien, die als piezoelektrische Elemente bezeichnet werden.Diese Materialien können Druck oder Spannung in ein elektrisches Signal verwandeln.Wenn der Motor aufgrund des Klopfens vibriert, spürt das piezoelektrische Element dies und sendet ein Spannungssignal aus.

Dieses Signal ist wichtig, da es dem Sensor hilft, den durch Motorprobleme verursachten Klopfgeräusche zu erkennen.Ohne dies könnte der Sensor nicht erkennen, wann der Motor nicht reibungslos läuft.

Sobald der Sensor ein Klopfen erkennt, sendet er ein Signal an den Computer des Autos (ECU).Das ECU passt dann das Timing des Motors ein, um zu verhindern, dass Schäden klopfen.Dadurch wird der Motor sicher und effizient laufen.

Der Klopfsensor ist gebaut, um die schwierige Umgebung im Motor zu bewältigen.Es dauert lange, sollte aber weiterhin regelmäßig überprüft werden, um sicherzustellen, dass es ordnungsgemäß funktioniert.Wenn Sie es in gutem Zustand halten, läuft der Motor reibungslos und vermeiden Sie Probleme.

Was verursacht Motorklopfen?

Der Motorschlag tritt auf, wenn der Kraftstoff im Motor auf ungewöhnliche Weise brennt, was zu kleinen Explosionen führt, die den Motor schaden können.Hier sind die gemeinsamen Ursachen, die einfach erklärt werden:

• Zündzeitpunkt - Wenn die Zündkerze zu früh feuert (bevor der Kolben bereit ist), brennt der Kraftstoff zu früh.Dies lässt den Motor grob laufen und kann zum Klopfen führen.Es ist erforderlich, dass das Timing genau richtig eingestellt ist, um dieses Problem zu vermeiden.

• Kohlenstoffablagerungen - Im Laufe der Zeit können sich im Motor winzige Kohlenstoffbits aufbauen.Diese Kohlenstoffablagerungen erhöhen den Druck im Motor und können dazu führen, dass der Kraftstoff zu früh brennt.Die regelmäßige Verwendung von Kraftstoffreinigern und die regelmäßige Reinigung des Motors kann dazu beitragen, dieses Problem zu verhindern.

• Hohe Motortemperaturen - Wenn der Motor zu heiß wird, kann sich der Kraftstoff selbst vor dem Brennen der Zündkerze selbst entzünden.Dies kann auch zum Klopfen führen.Wenn Sie den Motor kühl halten, indem Sie die Kühler-, Thermostat- und Kühlmittelpegel überprüfen, können Sie dieses Problem vermeiden.

• Kraftstoffqualität - Die Verwendung des falschen Kraftstofftyps wie Gas mit niedrigem Oktan macht den Motor wahrscheinlicher, dass er klopft.Verwenden Sie immer den vom Autohersteller empfohlenen Kraftstoff, um das Klopfen zu verhindern und den Motor reibungslos zu halten.

• Luftkraftstoffmischung-Wenn die Luftstoffmischung nicht richtig ist-kann es zu viel Kraftstoff oder zu viel Luft führen.Eine zu reichhaltige Mischung sorgt für zu viel Kraftstoff, während eine zu schlanke Mischung zu viel Wärme erzeugt.Regelmäßige Überprüfungen des Kraftstoffsystems sorgen dafür, dass die Mischung ausgeglichen bleibt.

• Wartung - Regelmäßige Wartung wie das Überprüfen des Motors, die Reinigung von Kohlenstoffablagerungen und die Verwendung des richtigen Kraftstoffs, hilft, das Klopfen zu verhindern, und hält den Motor länger gut.

Wenn Sie diesen Tipps befolgen, können Ihr Motor nicht klopfen und sicherstellen, dass er reibungslos verläuft.

Wie kann man einen fehlerhaften Klopfsensor erkennen?

Überprüfen Sie die Verkabelung des Klopfsensors

Um sicherzustellen, dass der Klopfsensor ordnungsgemäß funktioniert, müssen Sie zunächst die Verkabelung überprüfen.Verwenden Sie ein Multimeter, um zu messen, wie viel Widerstand die Drähte haben.Die Lesung sollte ungefähr 0,1 Ohm betragen.Wenn der Widerstand viel höher oder niedriger ist, kann dies bedeuten, dass es schlechte Verbindungen oder beschädigte Drähte gibt.Manchmal können diese Probleme bei regelmäßigen Schecks übersehen werden. Daher ist es wichtig, die Verkabelung sorgfältig zu testen.Wenn die Verbindungen nicht stark sind, scheint es, als wäre der Sensor in Ordnung, wenn dies nicht der Fall ist, was zu einer falschen Motordiagnostik führen könnte.

Testen des Klopfsensors während des Laufens des Motors

Um festzustellen, ob der Klopfsensor während des Laufens des Motors funktioniert, können Sie ein Oszilloskop verwenden.Dieses Gerät zeigt Ihnen die Signale des Sensors an.Wenn der Motor im Leerlauf ist, sollte das Oszilloskop regelmäßige Klopfsignale zeigen.Wenn es keine Signale gibt, kann der Sensor gebrochen werden.Dieser Test ist genauer als nur die Drähte zu überprüfen, da er zeigt, wie sich der Sensor beim Einschalten des Motors entwickelt.

Warum ist Klopfsensoren für Ihren Motor wichtig?Motorschlag kann Ihrem Motor ernsthaft schaden.Der Klopfsensor hilft, indem das Timing des Motors eingestellt wird, um Schäden zu vermeiden.Durch frühes Erkennen von Knock hält der Sensor den Motor sicher und reibungslos.Durch die regelmäßige Überprüfung des Klopfsensors stellt der Motor für eine längere Zeit in gutem Zustand. Daher ist es wichtig, diesen Schritt während der Wartung nicht zu überspringen.

Häufig gestellte Fragen [FAQ]

1. Was passiert, wenn ein Klopfsensor versagt?

Der Motor kann Schwierigkeiten haben, reibungslos zu starten oder zu laufen.Es kann auch die Überprüfung der Motorleuchte auslösen.In einigen Fällen kann die Klimaanlage aufhören zu kühlen, da der Kompressor nicht funktioniert.

2. Wie viele Klopfsensoren sind in einem Auto?

Die meisten Autos haben einen Klopfsensor, um Motorschläge zu erkennen und die Leistung anzupassen.

3. Wie können Sie die Wellenform des Klopfsensors überprüfen?

Trennen Sie den Sensorstopfen, schließen Sie ein Oszilloskop an den Signaldraht an und tippen Sie in der Nähe des Sensors.Ein Arbeitssensor zeigt eine klare Wellenform.
