Verständnis der Tesla -Spule: Betrieb, Design & verwendet

Die Tesla -Spule ist eine Grundlage für Wunder der Elektrotechnik und fasziniert von ihrer Fähigkeit, unglaublich hohe Spannungen zu produzieren.In diesem Artikel werden die inneren Arbeitsweise der Tesla-Spule untersucht, die ihr Design, die Funktionalität und die Prinzipien untersucht, die es ihm ermöglichen, auffällige elektrische Bögen zu erzeugen.Durch die Untersuchung seiner Komponenten, der Schaltungskonfiguration und der Betriebsmechanik entsperren wir die Geheimnisse hinter seiner Hochspannungsgenerierung und verschiedenen Anwendungen in modernen Technologie und Unterhaltung.

Katalog

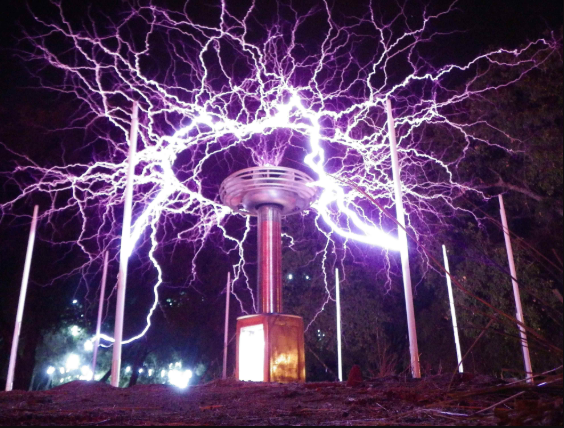

Tesla -Spulenübersicht

Die Tesla -Spule ist ein bemerkenswertes Gerät in der Elektrotechnik, das extrem hohe Spannungen erzeugt und gleichzeitig niedrige Stromniveaus aufrechterhält.Es arbeitet als Radiofrequenzoszillator und versorgt Energie für einen Resonanztransformator.Diese Wechselwirkung ermöglicht es der Spule, intensive elektrische Entladungen zu erzeugen, die häufig in betroffenen Strombögen zu sehen sind.

Im Kern der Funktion der Tesla -Spule befindet sich die Oszillatorschaltung, die kontinuierlich alternierende elektrische Signale erzeugt.Diese Signale haben typischerweise die Form von Sinus- oder Quadratwellen, was das Gesamtverhalten der Spule diktiert.Die Häufigkeit dieser Schwingungen liegt im Allgemeinen zwischen 20 kHz und 100 GHz, ein Bereich, der die Effizienz der Spule bei der Übertragung von Energie durch elektromagnetische Felder bestimmt.

Das Verständnis dieses Oszillatormechanismus hilft uns zu schätzen, wie die Tesla -Spule ihre einzigartigen elektrischen Eigenschaften erreicht.Durch die Erzeugung von Hochfrequenzsignalen kann die Spule leistungsstarke Spannungsausgänge erzeugen, was sie für wissenschaftliche Demonstrationen, experimentelle Physik und bestimmte moderne Technologien wertvoll macht.Sein Design und seine Funktion beeinflussen weiterhin die Fortschritte bei der Übertragung von drahtlosen Stromversorgung, der Funkkommunikation und der Plasmaforschung.

Wie erzeugt die Tesla -Spule Hochspannung?

Die Tesla -Spule ist so konzipiert, dass sie extrem hohe Spannungen erzeugt und häufig mehrere Millionen Volt erreicht.Diese Fähigkeit hängt von ihrer physikalischen Struktur und der Art und Weise ab, wie die Komponenten interagieren.Im Kern arbeitet die Tesla -Spule nach dem Prinzip der elektrischen Resonanz und ermöglicht eine effiziente Energieübertragung zwischen ihren beiden Spulen.

Der Prozess beginnt in der Primärspule, die einen Wechselstrompuls (AC) von einer Stromquelle erhält.Diese Spule ist mit einem Kondensator verbunden, der vorübergehend elektrische Energie speichert.Wenn die gespeicherte Energie freigegeben wird, erzeugt sie einen hochfrequenten oszillierenden Strom in der Primärspule.Da die Sekundärspule auf die gleiche Resonanzfrequenz abgestimmt ist, überträgt die Energie effizient und baut die Spannung in der Sekundärspule schnell auf.

Für die Maximierung dieser Energieübertragung ist eine präzise Abstimmung erforderlich.Wenn die Resonanz zwischen den Spulen nicht ordnungsgemäß übereinstimmt, geht die Energie verloren, anstatt sich auf die Sekundärspule zu konzentrieren.Wenn das Setup optimiert ist, kann die Tesla-Spule extrem hohe Spannungen erzeugen und die Leistung der resonanzbasierten Energieverstärkung demonstrieren.

Konfiguration der Tesla -Spulenschaltung

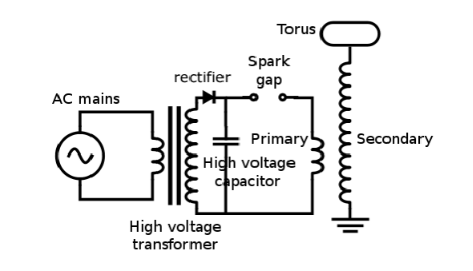

Abbildung 2. Konfiguration der Tesla -Spulenschaltung

Die Schaltung der Tesla Coil ist sowohl für Einfachheit als auch für Effizienz ausgelegt.Es besteht aus zwei Hauptpaaren der Hauptspulenkapazitoren: Die Primärspule ist mit einem Kondensator verbunden und die Sekundärspule ist mit seinem Kondensator verbunden.Diese Komponenten arbeiten zusammen, um einen hochfrequenten oszillierenden Strom zu erzeugen.

Eine Funkenlücke spielt eine wichtige Rolle im Betrieb des Stromkreises.Als Hochspannungsschalter fungiert und trennt die Primärspule vorübergehend und trennen Sie die Hauptspule von der Stromquelle.Wenn der Kondensator in den Primärkreisladungen zu einer gefährlichen Spannung läuft, bricht der Funkenspalt zusammen und ermöglicht eine plötzliche Entladung von Energie in die Primärspule.Dies löst eine starke Schwingung aus, die Energie an die sekundäre Spule überträgt.

Die genaue Wechselwirkung zwischen den Spulen, Kondensatoren und dem Funkenspalt ist erforderlich, um die Signature-Hochspannungsausgabe der Tesla-Spule zu erzeugen.Bei korrekter Einstellung ermöglicht diese Anordnung den effizienten Aufbau und die Übertragung von elektrischer Energie, wodurch die betroffenen Entladungen und Bögen erzeugt werden, für die die Tesla -Spule bekannt ist.

Betriebsprinzipien der Tesla -Spule

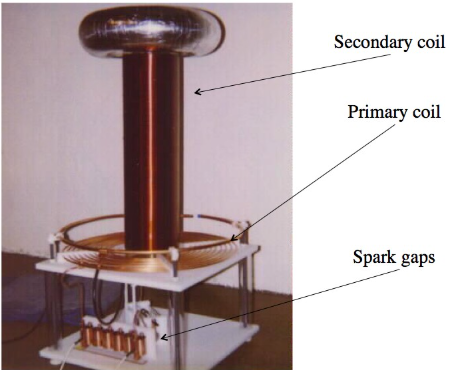

Abbildung 1. Betriebsprinzipien der Tesla -Spule

Die Tesla -Spule arbeitet mit einem Resonanztransformator, der auch als Oszillationstransformator bezeichnet wird, um Energie durch Resonanz effizient zu übertragen.Dieser Transformator besteht aus zwei locker gekoppelten Spulen: einer Primärspule, die Energie aus einer Stromquelle erhält, und einer sekundären Spule, die die Spannung verstärkt.Die lockere Kopplung zwischen diesen Spulen verbessert den Resonanzeffekt und ermöglicht es Energie, effektiver aufzubauen.

Um die Oszillationsfrequenz zu steuern, ist ein Kondensator parallel mit der Primärspule angeschlossen und bildet eine LC-Schaltung (Induktorkondensatorschaltung).Diese Schaltung stellt sicher, dass Energie eine genaue Frequenz schwingt und die Stromübertragung optimiert.

Der Prozess beginnt, wenn die Primärspule die Spannung allmählich erhöht und den Kondensator auflädt.Sobald der Kondensator seine Pannenspannung erreicht hat, füllt er seine gespeicherte Energie in einer plötzlichen Entladung über den Funkenspalt frei.Diese schnelle Entladung erzeugt einen Anstieg des Hochfrequenzstroms, der die Tesla-Spule erregt und zu einem dramatischen Anstieg der Spannung führt.Durch sorgfältiges Einstellen der Resonanz zwischen den Spulen und dem Kondensator kann die Tesla -Spule extrem hohe Spannungen mit bemerkenswerter Effizienz erzeugen.Dieses Zusammenspiel von Komponenten ermöglicht die Produktion leistungsstarker elektrischer Entladungen und zeigt die einzigartige Fähigkeit der Spule, Energie zu verstärken.

Schwingungsfrequenz und Resonanz in der Tesla -Spule

Die Tesla -Spule basiert auf einer Resonanz, um einen effizienten Energieübertragung zu erreichen.Diese Resonanz wird durch die Wechselwirkung zwischen dem Kondensator und der Primärspule (L1) festgelegt und bildet einen fein abgestimmten Kreislauf.Die Frequenz, bei der dieser Schaltkreis oszilliert, bestimmt die Gesamtleistung der Spule.

Die Schwingungsfrequenz des Primärkreises (F1) ist gegeben durch:

In ähnlicher Weise schwingt der Sekundärschaltung (F2) unter:

Da die Frequenz der Sekundärschaltung festgelegt ist, muss die Induktivität der Primärspule L1 einstellbar sein, um sicherzustellen, dass beide Schaltungen bei der gleichen Frequenz Resonanz finden.Dies wird durch Feinabstimmung L1 erreicht, bis der Resonanzzustand erfüllt ist:

oder gleichwertig,

Im Gegensatz zu herkömmlichen Transformatoren, bei denen die Spannung durch das Kurvenverhältnis bestimmt wird, hängt die Spannungsverstärkung der Tesla -Spule vollständig von der Resonanz ab.Die ordnungsgemäße Abstimmung maximiert den Energieübertragung und ermöglicht es der Tesla -Spule, extrem hohe Spannungen effizient zu erzeugen.

Vor- und Nachteile der Tesla -Spule

Vorteile

Spannungsverteilung und Hochleistung

Die Tesla-Spule hat mehrere wichtige Vorteile, hauptsächlich in Spannungsverteilung und Hochleistungsanwendungen.Seine Wicklungen sind so ausgelegt, dass sie die Spannung allmählich verteilen, die Spannung der Komponenten reduzieren und das Risiko eines elektrischen Abbaues minimieren.Diese glatte Eskalation der Spannung macht sie für experimentelle Einstellungen und spezielle Anwendungen sehr zuverlässig.

Effizienz der Kraft

Ein weiterer Vorteil ist die Effizienz bei Stromanwendungen.Die Tesla-Spule funktioniert gut mit 3-Phasen-Gleichrichter, verbessert die Lastverteilung und ermöglicht die Erzeugung von elektrischen Hochfrequenzenteilen.Dies macht es zu einem wertvollen Instrument für elektrische Demonstrationen, wissenschaftliche Forschung und fortschrittliche Engineering -Experimente.

Nachteile

Hochspannungsausgangs- und Funkfrequenzemissionen

Trotz ihrer Vorteile hat die Tesla -Spule erhebliche Herausforderungen.Die Hochspannungsausgangs- und Funkfrequenzemissionen stellen Sicherheitsrisiken dar, einschließlich des Potenzials für Hautverbrennungen und Nervenschäden bei längerer Exposition.Um diese Gefahren zu minimieren, sind ordnungsgemäße Abschirmung und kontrollierter Betrieb erforderlich.

Kosten und Komplexität

Darüber hinaus sind Kosten und Komplexität wichtige Nachteile.Die Konstruktion erfordert eine präzise Abstimmung, um eine Resonanz zu erreichen, was schwierig und zeitaufwändig sein kann.Darüber hinaus sind die für den Betrieb benötigten großen Gleichstromkondensatoren teuer, sodass die Tesla -Spule für alltägliche Anwendungen unpraktisch ist.

Verwendung der Tesla -Spule

Die Tesla -Spule wird in einer Vielzahl von Feldern verwendet und nutzt die Fähigkeit, extrem hohe Spannungen mit einer relativ einfachen Schaltung zu erzeugen.Seine Anwendungen erstrecken sich von industriellen Prozessen bis hin zu künstlerischen Leistungen und Bildungsdemonstrationen.

Industrielle Verwendungszwecke

• Eine der praktischsten Anwendungen der Tesla -Spule ist in Aluminiumschweißen, wo seine Hochspannungsleistung starke, effiziente Metallbindungen erzeugt.

Abbildung 5. Zündungssysteme für Zündkerze

• In der Automobilindustrie spielt die Tesla Coil -Technologie eine wichtige Rolle in Zündsysteme mit Zündkerzen, um eine präzise und zuverlässige elektrische Entladung für den Motorbetrieb zu gewährleisten.

Abbildung 6. hohe Vakuumsysteme

• Tesla -Spulen werden auch bei einer speziellen industriellen Leckerkennung verwendet, hauptsächlich in hohe Vakuumsysteme, wo ihre elektrischen Bögen dazu beitragen, winzige Lecks zu identifizieren, die sonst unentdeckt bleiben würden.

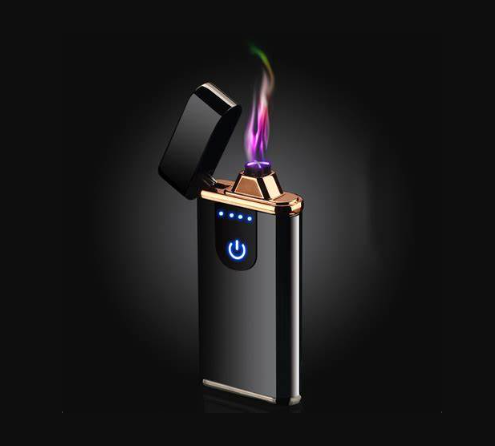

Abbildung 7. Bogen -Feuerzeuge

• Darüber hinaus dienen sie als Stromquelle in Bogen -Feuerzeuge, die einen kontrollierten Hochspannungsfunken für die Zündung erzeugen.

Künstlerische und Unterhaltungsanwendungen

• Tesla -Spulen werden in künstlerischen Auftritten und öffentlichen Ausstellungen häufig eingesetzt.In musikalischen Tesla-Spulen-Shows werden Hochspannungsabladungen so moduliert, dass sie Schall erzeugen, wodurch ein elektrisierendes audiovisuelles Erlebnis erzeugt wird.Diese Spulen verbessern ebenfalls Beleuchtung Displays, dramatische elektrische Bögen erzeugen Das verleiht Bühnenaufführungen und besondere Ereignisse ein Spektakel.

Abbildung 9. Wissenschaftsmuseen und Technologieausstellungen

• Tesla -Spulen werden häufig in gezeigt Wissenschaftsmuseen und Technologieausstellungen, wo ihre beeindruckenden Hochspannungseffekte das Publikum fesseln und gleichzeitig endgültige elektrische Prinzipien demonstrieren.Ihre Fähigkeit, auffällige Plasmabögen zu erzeugen, macht sie sowohl zu einem Bildungsinstrument als auch zu einer Hauptattraktion.

Variationen von Tesla -Spulen

Tesla -Spulen werden anhand ihrer Anregungsmethode, des Schaltungsdesigns und ihrer Spulenkonfiguration klassifiziert.Die drei Haupttypen - Spark -Tesla -Spulen (SGTCs), Festkörper -Tesla -Spulen (SSTCs) und kontinuierliche Wellen -Tesla -Spulen (CWTCs) - weisen für verschiedene Anwendungen unterschiedliche Betriebsmerkmale geeignet.

Funkenspalt Tesla Coil (SgtC)

Die Funkenspaltung Tesla -Spule ist das herkömmlichste Design und verwendet einen mechanischen Funkenspalt, um den Primärkreis zeitweise zu vervollständigen.Dieser schnelle Schalter erzeugt Hochspannungsoszillationen, erzeugt aber auch ein lautes Geräusch und bemerkenswerte Wärmeaufbau.Um eine Überhitzung zu verhindern, benötigen SgtCs robuste Kühlsysteme.Trotz ihrer mechanischen Komplexität bleiben sie für Hochleistungsdemonstrationen und dramatische elektrische Anzeigen beliebt.

Solid State Tesla Coil (SSTC)

Die Festkörper -Tesla -Spule ersetzt den mechanischen Funkenspalt durch Halbleiterschalter wie Transistoren oder MOSFETs, um die Spannungsimpulse elektronisch zu steuern.Dieses Design ermöglicht eine präzise Steuerung über Frequenz und Wellenform, wodurch glatter und effizienterer Betrieb ermöglicht wird.Im Gegensatz zu SgtCs erzeugen SSTCs weniger Wärme und arbeiten leiser, sodass sie für kontrollierte Umgebungen und kompakte elektrische Experimente geeignet sind.

Kontinuierliche Wellen -Tesla -Spule (CWTC)

Die kontinuierliche Wellen-Tesla-Spule unterscheidet sich von den anderen Typen, indem ein Rückkopplungsoszillator verwendet wird, um eine konstante Hochfrequenz-Sinuswelle zu erzeugen.Während es bei niedrigeren Spannungsstufen arbeitet, bietet es einen stabilen, ununterbrochenen Ausgang.Dies macht CWTCs ideal für Anwendungen, für die konsistente elektromagnetische Felder wie Funkübertragungsforschung und Plasmaexperimente erforderlich sind.

Überlegungen zur Sicherheit von Tesla -Spulensicherheit

Tesla -Spulen erzeugen extrem hohe Spannungen, was die Sicherheit oberster Priorität macht.Ohne angemessene Vorsichtsmaßnahmen stellen sie schwerwiegende Risiken ein, einschließlich elektrischer Stoßdämpfer, Verbrennungen, Brandgefahren und elektromagnetische Störungen.

Potenzielle Gefahren

• Die intensiven elektrischen Entladungen, die von Tesla -Spulen erzeugt werden, können bei direktem Kontakt schwere Verbrennungen verursachen und brennbare Materialien in der Nähe entzünden.

• Die starken elektromagnetischen Felder, die sie erzeugen, können die empfindliche Elektronik beeinträchtigen, möglicherweise in der Nähe von Geräten in der Nähe beschädigt oder Kommunikationssignale stören.

Sicherheitsmaßnahmen

Um eine Tesla -Spule sicher zu betreiben, müssen strenge Sicherheitsprotokolle befolgt werden:

• Verwenden Sie isolierte Werkzeuge, um eine versehentliche Leitung zu verhindern und das Risiko eines Elektroschocks zu verringern.

• Stellen Sie sicher, dass alle Komponenten eine ordnungsgemäße Erfassung von überschüssigem Strom vom System entfernt sind.

• Halten Sie einen sicheren Betriebsabstand bei, um die Exposition gegenüber Hochspannungsentladungen zu vermeiden.Die Zuschauer sollten auch in sicheren Entfernungen hinter Schutzbarrieren gehalten werden.

Durch die Implementierung dieser Vorsichtsmaßnahmen können die mit dem Tesla -Spulenbetrieb verbundenen Risiken erheblich reduziert werden, was zu einer sichereren Umgebung führt.

Abschluss

Bei der Erforschung der Tesla -Spule ist es offensichtlich, dass dieses Gerät viel mehr als ein spektakuläres Schaufenster ist.Es ist eine tiefgreifende Verkörperung der Prinzipien der Resonanz- und Hochfrequenz-Elektrotechnik.Die Fähigkeit der Tesla -Spule, Hochspannungen effizient zu erzeugen, macht es in Bereichen, die von der industriellen Fertigung bis zur experimentellen Physik reichen, von unschätzbarem Wert.Trotz seiner potenziellen Gefahren und der Komplexität, die an ihrem Betrieb verbunden ist, ist die Tesla -Spule weiterhin ein leistungsstarkes Instrument für wissenschaftliche Entdeckungen und technologische Innovationen, was die Lücke zwischen fiktiver Physik und praktischen elektrischen Anwendungen überbrückt.

Häufig gestellte Fragen [FAQ]

1. Was sind die Ziele des Tesla Coil -Projekts?

Das Tesla Coil -Projekt zielt darauf ab, die drahtlose Stromübertragung zu demonstrieren und zu untersuchen.Es zeigt, wie Strom ohne physische Verbindungen mit resonanten Transformatoren durch die Luft übertragen werden kann.Die Spule wird in Experimenten, Bildung und Unterhaltung verwendet, wobei dramatische Anzeigen sichtbarer elektrischer Bögen erzeugt werden.

2. Was ist das Prinzip eines Tesla -Turms?

Ein Tesla -Turm oder eine Vergrößerungssender arbeitet nach dem Prinzip der induktiven Kopplung.Es besteht aus einer Primärspule, die ein Magnetfeld und eine sekundäre Spule erzeugt, die bei der gleichen Frequenz wie die primäre Anklang findet.Dieses Setup verstärkt die Spannung, um Hochspannung, niedrigströmende Energie zu erzeugen und die drahtlose Übertragung von elektrischer Leistung über Entfernungen zu erleichtern.

3. Was ist die Physik hinter der Tesla -Spule?

Die Tesla -Spule funktioniert über die Physik der Resonanz- und Transformatorwirkung.Der Kondensator der Primärspule lädt sich und entlädt sich schnell durch den Funkenlücken und führt zu einem hochfrequenten Hochspannungsstrom durch den Primär.Diese Aktion induziert einen Strom in der sekundären Spule durch gegenseitige Induktivität.Da die Sekundärspule und ihr Top-Last-Kondensator auf die Frequenz des Primärs abgestimmt sind, resoniert sie und erhöht die Spannung massiv, um spektakuläre elektrische Bögen zu erzeugen.

4. Hat Tesla mit AC oder DC gearbeitet?

Nikola Tesla arbeitete hauptsächlich mit abwechselndem Strom (AC).Seine Innovationen und Theorien betonten die Überlegenheit von Wechselstrom gegenüber direkten Strom (DC) für die elektrische Übertragung von Fernunterlagen.Die Entwicklung des Wechselstrominduktionsmotors und -Transformators durch Tesla war der Schlüssel zur Einführung von Wechselstromsystemen.

5. Wie weit kann eine Tesla -Spulenleistung übertragen?

Der praktische Spektrum der Stromübertragung durch eine Tesla -Spule ist relativ kurz.Während Tesla eine Langstrecken-drahtlose Stromübertragung vorstellte, können moderne Erholungen von Tesla-Spulen höchstens einige Meter über kleine Strommengen übertragen.Die Effizienz- und Sicherheitsbeschränkungen begrenzen die praktischen Anwendungen, da die Energieverluste mit der Entfernung zunehmen.
