Verständnis des Stators: Definition, Verwendung und Rotorunterschiede

Bei Elektromotoren und Generatoren steht der Stator als ultimative Komponente, deren Design und Funktionalität die Effizienz und Zuverlässigkeit dieser Geräte bestimmen.Als stationärer Teil des Systems besteht die Aufgabe des Stators darin, das Magnetfeld zu erstellen, das mit dem Rotor interagiert, um die Bewegung in Motoren oder Energieerzeugung bei Generatoren zu ermöglichen.In diesem Artikel geht es in die Feinheiten des Stators ein und untersucht seinen Betrieb, Typen, Anwendungen, Wartungsherausforderungen und ein ernstes Zusammenspiel mit dem Rotor und bietet einen umfassenden Überblick über seinen nützlichen Ort in der Elektrotechnik.

Katalog

Statorübersicht

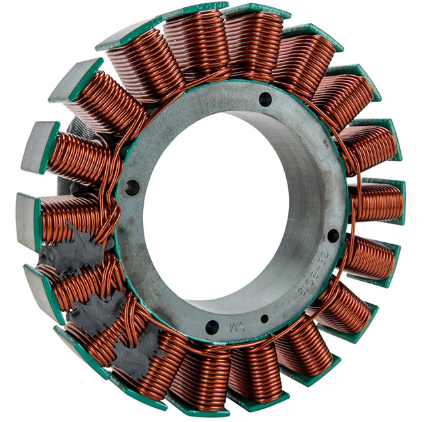

Ein Stator ist der stationäre Teil eines Elektromotors oder Generators.Es bleibt fixiert, während sich der Rotor bewegt, eine wichtige Rolle bei der Umwandlung elektrischer Energie in Bewegung oder umgekehrt.

• In einem Elektromotor enthält der Stator dicht verwundete Drahtspulen.Wenn ein elektrischer Strom durch diese Spulen fließt, erzeugt er ein rotierendes Magnetfeld.Dieses Magnetfeld interagiert mit dem Rotor, wodurch es sich dreht.Der drehende Rotor erzeugt dann die Kraft und das Drehmoment, die für die Kraft von Maschinen, Fahrzeugen oder Geräten benötigt werden.

• In einem Generator hat der Stator eine andere Funktion.Anstatt Bewegung zu erzeugen, erfasst es das sich ändernde Magnetfeld, das durch die Bewegung des Rotors erzeugt wird.Diese Wechselwirkung induziert einen elektrischen Strom in den Wicklungen des Stators und wandelt mechanische Energie in elektrische Energie um.

Die Wicklungen des Stators sind in sorgfältig gestalteten Mustern angeordnet, um die Effizienz und Leistung zu maximieren.Diese Konstruktionen variieren je nach Faktoren wie Ausgangsleistung, Rotationsgeschwindigkeit und der Art der elektrischen Versorgung.Ein gut optimiertes Stator sorgt für einen reibungslosen Betrieb, sei es in motorisch-fahrenden mechanischen Systemen oder einem Generator, der Strom erzeugt.

Betrieb von Stator

Abbildung 2. Betrieb des Stators

Der Stator ist ein wesentlicher Bestandteil eines Elektromotors, das das für den Betrieb benötigte Magnetfeld erzeugt.Es besteht aus einem in sorgfältig angeordneten Kupferwicklungen eingewickelten laminierten Eisenkern.Der Kern besteht aus Siliziumstahlblättern, einem Material, das für seine Fähigkeit ausgewählt wurde, Energieverluste durch unerwünschte Wärme und Magnetwiderstand zu reduzieren.Das Muster und die Platzierung der Wicklungen variieren je nach Motorart und beeinflussen direkt die Effizienz und Leistung.

Wenn der Motor eingeschaltet wird, fließt der Strom durch die Statorwicklungen und erzeugt ein Magnetfeld.Dieses Feld interagiert mit dem Rotor und erzeugt die Kraft, die zum Drehen erforderlich ist.Während der Rotor wird die elektrische Energie in mechanische Bewegung, Antriebsmaschinen, Werkzeuge und Geräte umgewandelt.

Die Effizienz dieses Prozesses hängt von der Präzision des Entwurfs und der Montage des Stators ab.Ein gut optimiertes Stator verbessert nicht nur die motorische Leistung, sondern reduziert auch den Energieverbrauch, was es zu einem Schlüsselfaktor für den zuverlässigen und kostengünstigen Betrieb in verschiedenen Anwendungen macht.

Arten von Statoren

Statoren werden gemäß der Anzahl der Wickelphasen klassifiziert, die sich direkt auf Motoreffizienz, Stromversorgung und Anwendungseignung auswirken.Die drei Haupttypen sind einphasige, dreiphasige und fünfphasige Statoren.

Einphasen-Stator

Abbildung 3. Einphasenstator

Ein einphasige Stator verfügt über eine Reihe von Wicklungen und wird üblicherweise in kleinen Motoren für Haushaltsgeräte und grundlegende Maschinen verwendet.Sein einfaches Design macht es erschwinglich und einfach herzustellen.Da es jedoch mit einer unausgeglichenen Stromversorgung arbeitet, zieht es tendenziell mehr Strom und erzeugt im Vergleich zu Mehrphasen-Statoren höhere Geräuschpegel.Dieses Design eignet sich am besten für Anwendungen, bei denen Effizienz und reibungsloser Betrieb nicht das Hauptanliegen sind.

Drei-Phasen-Stator

Abbildung 4. Drei-Phasen-Stator

Ein dreiphasiger Stator enthält drei in einer bestimmten Sequenz verbundene Sätze von Wicklungen, um ein ausgewogenes und kontinuierliches rotierendes Magnetfeld zu erzeugen.Dieses Design verbessert die Effizienz, reduziert den Energieverlust und minimiert Überhitzung und Schwingung.Drei-Phasen-Statoren sind die bevorzugte Wahl für Industriegeräte, großflächige HLK-Systeme und Elektrofahrzeuge, bei denen eine konsistente Leistung und Haltbarkeit erforderlich ist.

Fünf-Phasen-Stator

Abbildung 5. Fünf-Phasen-Stator

Ein Fünf-Phasen-Stator verfügt über fünf Sätze Wicklungen, die eine noch glattere Stromverteilung und eine verringerte elektrische Welligkeit ermöglichen.Dies führt zu einem ruhigeren Betrieb, einer verbesserten Drehmomentstabilität und einer größeren Gesamteffizienz.Diese Statoren werden in hochpräzisen Anwendungen wie fortschrittlicher Robotik, Luft- und Raumfahrtsysteme und spezialisierten Fertigungsmaschinen verwendet, bei denen Leistung und Zuverlässigkeit gefährlich sind.

Anwendungen des Stators

Statoren werden in einer Vielzahl von Maschinen und Geräten verwendet, wodurch die für den Motorbetrieb benötigten Magnetfelder bereitgestellt werden.Ihr Design und ihre Effizienz beeinflussen direkt die Leistung und Zuverlässigkeit verschiedener Systeme.

Elektrowerkzeuge

Abbildung 6. Elektrowerkzeuge

In elektrischen Übungen, Sägen und anderen Elektrowerkzeugen erzeugt der Stator das rotierende Magnetfeld, das den Motor antreibt.Dies ermöglicht glatte, kontrollierte Bewegungen und konsistente Ausgangsleistung, wodurch die Präzision beim Schneiden, Bohren und anderen Aufgaben gewährleistet wird.Ein gut gestalteter Stator trägt dazu bei, die Effizienz beizubehalten und gleichzeitig eine Überhitzung zu verhindern, die für Werkzeuge verwendet wird, die unter schweren Lasten arbeiten.

Haushaltsgeräte

Abbildung 7. Hausgeräte

Viele Haushaltsgeräte, einschließlich Waschmaschinen, Kühlschränke und Fans, verlassen sich auf Statoren, um ihre Motoren zu betreiben.Durch die Herstellung eines stabilen Magnetfeldes sorgt der Stator eine reibungslose Drehung und reduziert Energieabfälle und Rauschen.Dies verbessert nicht nur die Leistung, sondern erweitert auch die Lebensdauer des Geräts durch Minimierung der mechanischen Belastung.

Elektrofahrzeuge und Transportmittel

Abbildung 8. Elektrofahrzeuge und Transportmittel

Elektroautos, Fahrräder und andere Transportsysteme hängen von Statoren für einen effizienten Antrieb ab.Durch genaues Verwalten der Wechselwirkung zwischen den Magnetfeldern des Motors ermöglicht der Stator eine reibungslose Beschleunigung, eine verbesserte Energieeffizienz und einen verringerten Verschleiß an Komponenten.In Hochleistungs-Elektrofahrzeugen tragen fortschrittliche Statorkonstruktionen zur erhöhten Leistung und einer längeren Akkulaufzeit bei.

Ursachen und Wartung des Motorstatatorausfalls

Statorversagen in Elektromotoren können durch beschädigte Wicklungen, Isolationsabbau oder allmähliche Verschleiß im Laufe der Zeit resultieren.Wenn diese Probleme nicht berücksichtigt werden, können sie die Effizienz verringern, den Energieverbrauch steigern und zu unerwarteten motorischen Abschaltungen führen.Regelmäßige Wartung ist nützlich, um Fehler zu vermeiden und die Lebensdauer des Motors zu verlängern.

Wartungspraktiken

• Routineinspektionen: Die regelmäßige Untersuchung des Stators hilft, frühe Anzeichen von Verschleiß oder Beschädigung zu identifizieren.Dies beinhaltet die Überprüfung der Wicklungen auf Verbrennungen oder Ausfransen und die Überprüfung von elektrischen Kontakten auf Korrosion oder lose Anschlüsse.Das frühzeitige Erkennen von Problemen verringert das Risiko für kostspielige Reparaturen und Ausfallzeiten.

• Reparatur- und Komponentenersatz: Fehlerhafte oder alternde Kupferwicklungen sollten ersetzt werden, um einen stabilen elektrischen Strom zu gewährleisten.Beschädigte elektrische Kontakte müssen ebenfalls repariert oder ausgetauscht werden, um die ordnungsgemäße Leitfähigkeit aufrechtzuerhalten und eine Überhitzung zu verhindern.Wenn Sie diese Komponenten in gutem Zustand halten, verbessert die Gesamtmotorzuverlässigkeit.

• Isolierungstests und Instandhaltung: Die Isolierung um die Wicklungen verhindert elektrische Kurzkreise und Stromverluste.Routinetests können eine schwächende Isolierung erkennen, bevor sie fehlschlägt.Bei Bedarf hilft die Anwendung neuer Isolierungen oder ein Upgrade vorhandener Materialien den Motor vor elektrischen Fehlern und erweitert seine Lebensdauer.

Testen eines Stators

Regelmäßige Tests eines Stators hilft dabei, Probleme frühzeitig zu erkennen, motorische Ausfälle zu verhindern und einen effizienten Betrieb sicherzustellen.Mehrere Schlüsselmethoden können verwendet werden, um seinen Zustand zu bewerten.

Visuelle Inspektion und Kontinuitätstests

Beginnen Sie mit einer gründlichen visuellen Überprüfung auf Verbrennungen, Risse oder abgenutzte Isolierung.Verwenden Sie als Nächstes einen Multimeter, um die elektrische Kontinuität in den Wicklungen zu testen.Wenn die Schaltung gebrochen ist oder einen abnormalen Widerstand aufweist, kann es Schäden geben, die eine weitere Inspektion erfordern.

Isolierung und Erdungsbewertung

Verwenden Sie einen MegegoHMMeter, um den Widerstand zu messen, um die Integrität der Isolierung zu überprüfen.Niedrige Widerstandsmessungen zeigen einen Isolationsabbau an, was zu elektrischen Lecks oder Kurzschaltungen führen kann.Testen Sie auch auf Erdungsfehler, die einen unbeabsichtigten Stromfluss und motorische Ineffizienzen verursachen können.

Spannungs- und Phasenbilanztests

Messen Sie die Spannung über die Wicklungen, um sicherzustellen, dass sie in den angegebenen Bereich fällt.Jede Abweichung kann Verkabelungsprobleme oder Komponentenverschlechterungen vorschlagen.Verwenden Sie außerdem ein Phasenmesser, um Ungleichgewichte zwischen Phasen zu überprüfen, was zu Überhitzung, Vibration und verringerter Effizienz führen kann.

Lasttests unter Betriebsbedingungen

Testen Sie den Stator schließlich unter tatsächlichen Bedingungen, indem Sie den Motor mit einer Last ausführen.Dies hilft, Stabilität, Effizienz und Leistung unter Stress zu überprüfen.Unregelmäßigkeiten wie übermäßige Wärme oder schwankende Leistung können auf tiefere elektrische oder mechanische Probleme hinweisen.

Vor- und Nachteile des Stators

Statoren spielen eine dynamische Rolle bei Elektromotoren und Generatoren und bieten erhebliche Vorteile und stellen gleichzeitig bestimmte Herausforderungen.Das Verständnis dieser Faktoren hilft bei der Gestaltung und Aufrechterhaltung effizienter Systeme.

Profis

• Stabile und effiziente Leistung: Das stationäre Design des Stators ermöglicht eine effiziente Energieumwandlung mit minimalem mechanischen Verschleiß.Da es sich nicht bewegt, erfordert es weniger häufige Wartung im Vergleich zu rotierenden Komponenten.Darüber hinaus tragen sorgfältige Materialauswahl und -technik zu einer verbesserten Energieeffizienz bei und reduzieren Stromverluste.

• Anpassbar für verschiedene Anwendungen: Statoren können so konzipiert werden, dass sie bestimmte Betriebsbedürfnisse erfüllen und sie für eine breite Palette von Branchen anpassbar machen.Durch Anpassung von Faktoren wie Wickelkonfiguration und Kernmaterial können Sie die Leistung für unterschiedliche Leistungsanforderungen optimieren und sowohl Zuverlässigkeit als auch Langlebigkeit verbessern.

Nachteile

• Komplexität in Hochleistungssystemen: In fortschrittlichen Motoranwendungen verfügen Statoren häufig mit komplizierten Designs, die präzise Engineering erfordern.Diese Komplexität kann zu Herausforderungen wie erhöhten Herstellungskosten und potenziellen Ineffizienzen führen, wenn sie nicht korrekt gestaltet sind.

• Wartung und Verschleiß im Laufe der Zeit: Während Statoren im Allgemeinen langlebig sind, können diejenigen in Hochleistungs- oder kontinuierlichen Nutzungssystemen Verschleiß und Überhitzung erleben.Regelmäßige Inspektionen und vorbeugende Wartung sind erforderlich, um einen Abbau von Isolierungen, elektrische Ungleichgewichte und Systemfehler zu vermeiden.

Stator vs. Rotorunterschiede

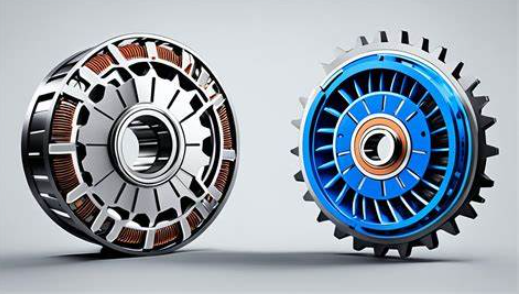

Abbildung 9. Stator vs. Rotor

Elektromotoren und Generatoren verlassen sich auf zwei Hauptkomponenten: den Stator und den Rotor.Während beide Spiele der benötigten Rolle bei der Energieumwandlung spielen, funktionieren sie in erster Linie auf unterschiedliche Weise.

Stator

Der Stator bleibt festgelegt und dient als Kernkomponente, die für die Erstellung eines rotierenden Magnetfelds verantwortlich sind.Es enthält dicht verwundene, stark isolierte Spulen, die für hohe elektrische Ströme und Spannungen ausgelegt sind.Dieses Magnetfeld ist nützlich, um die Bewegung des Rotors in Motoren zu antreiben oder die elektrische Erzeugung in Generatoren zu induzieren.

Rotor

Im Gegensatz zum Stator ist der Rotor so ausgelegt, dass sie sich frei innerhalb des Motors oder Generators bewegen.Es hat einfachere Wicklungen mit niedrigeren Isolationsanforderungen, da es hauptsächlich auf das vom Stator erzeugte Magnetfeld reagiert.In einem Elektromotor erzeugt diese Wechselwirkung eine Rotationsbewegung, während sie in einem Generator die mechanische Energie in Elektrizität umwandelt.

Schlüsselunterschiede

• Bewegung: Der Stator bleibt stationär, während sich der Rotor als Reaktion auf das Magnetfeld des Stators dreht.

• Elektrische Komplexität : Die Wicklungen des Stators sind komplizierter und entwickelt, um hohe Stromversorgung zu verwalten, während die Wicklungen des Rotors einfacher und für die Bewegung optimiert sind.

• Hauptrolle: Der Stator erzeugt und steuert das Magnetfeld, während der Rotor diese Energie in Bewegung oder Elektrizität umwandelt.

Abschluss

Der Stator, ein Eckpfeiler der Elektromotor- und Generator -Technologie, dient als Rückgrat für verschiedene Anwendungen, von Haushaltsgeräten bis hin zu Industriemaschinen.Durch die detaillierte Untersuchung seiner Designs, seiner Typen und seiner operativen Strategien wird deutlich, dass der Stator nicht nur eine Komponente ist, sondern ein Schlüsselelement, das die Leistung verbessert, die Haltbarkeit sorgt und den Energieverbrauch in elektrischen Systemen optimiert.Das Verständnis der Funktion des Stators, des Wartungsbedarfs und seiner Beziehung zum Rotor hilft nicht nur bei einer besseren Systemdesign, sondern auch bei der Vorhersehung potenzieller Ausfälle und der Verlängerung der Lebensdauer von Elektromotoren und Generatoren.Mit kontinuierlichen Fortschritten und Herausforderungen im elektrischen Design bleibt der Stator an der Spitze der Innovation und treibt die Zukunft elektromechanischer Anwendungen vor.

Häufig gestellte Fragen [FAQ]

1. Was ist die Definition eines Stators?

Ein Stator ist ein fester Teil eines elektromagnetischen Schaltkreises, der typischerweise in Elektromotoren und Generatoren vorkommt.Es besteht aus Drahtspulen, die, wenn er mit Energie versorgt wird, ein Magnetfeld erzeugt, das zur Erzeugung einer Bewegung im Rotor verwendet wird.

2. Was ist der Zweck von Rotoren?

In einem Elektromotor oder Generator ist der Rotor die rotierende Komponente.Es ist so konzipiert, dass es sich im Stator dreht, das vom Magnetfeld angetrieben wird, das von den Statorspulen erzeugt wird.Diese Rotation wandelt elektrische Energie in mechanische Energie in Motoren und mechanische Energie in elektrische Energie in Generatoren um.

3. Was ist der Zweck der Verwendung eines Rotors?

Der Rotor wird verwendet, um eine kontinuierliche rotierende Bewegung zu erstellen.In Motoren wird diese Bewegung genutzt, um verschiedene mechanische Systeme zu treiben.Bei Generatoren induziert die Bewegung des Rotors einen elektrischen Strom, indem er mit den Magnetfeldern im Stator interagiert.

4. Wie lange dauern die Rotoren?

Die Lebensdauer eines Rotors kann je nach Design, Betriebsumgebung und Wartungspraktiken stark variieren.Im Allgemeinen können Rotoren von 20.000 bis 70.000 Meilen Fahrzeuge oder viele Jahre in stationären Motoren und Generatoren dauern, wenn sie ordnungsgemäß gehalten und unter normalen Bedingungen betrieben werden.

5. machen Rotoren Geräusche?

Ja, Rotoren können Geräusche machen, hauptsächlich, wenn sie abgenutzt sind oder wenn es ein Problem mit Ausrichtung oder Gleichgewicht gibt.Zu den allgemeinen Geräuschen gehören Schleif-, Quietschen- oder Knallgeräusche, die häufig darauf hinweisen, dass Inspektion und potenzieller Austausch erforderlich sind.
