Verständnis der wichtigsten Unterschiede zwischen aktiven und passiven Komponenten

Elektronische Schaltkreise bestehen aus zwei Haupttypen von Komponenten: passiv und aktiv.Passive Komponenten benötigen keine zusätzliche Leistung, um den Stromfluss in einer Schaltung zu steuern.Sie speichern Energie, verwalten Signale und halten Schaltkreise stabil.Einige passive Komponenten wie Transformatoren und Ferriten helfen auch beim Energieübertragung und zur Verringerung der Störungen.Der Unterschied zwischen passiven und aktiven Komponenten ist wichtig, um elektronische Schaltkreise zu bauen und zu verstehen.In diesem Artikel werden passive und aktive elektronische Komponenten, ihre Typen und Funktionen und vieles mehr erläutert.

Katalog

Was sind passive elektronische Komponenten?

Abbildung 2. Passive elektronische Komponenten

Passive elektronische Komponenten sind Bausteine ​​von Elektrokreisen.Im Gegensatz zu aktiven Komponenten, die eine externe Stromquelle benötigen, um zu funktionieren und Signale zu verstärken, arbeiten passive Komponenten unabhängig und stützen sich ausschließlich auf die in der Schaltung vorhandene elektrische Energie.Sie werden zur Regulierung des Stromflusses, zur Verwaltung der Energiespeicherung und zur Gewährleistung der Schaltungsstabilität verwendet.

Diese Komponenten beeinflussen das elektrische Verhalten, indem sie Energie speichern, abgeleitet oder einschränken.Sie erzeugen keine Leistung oder ändern Signale aktiv, sondern arbeiten stattdessen auf vorhersehbare Weise auf elektrische Bedingungen.Einige passive Komponenten halten Energie in elektrischen oder magnetischen Feldern, während andere überschüssige Energie in Wärme umwandeln, um den Schaltkreisguthaben aufrechtzuerhalten.

Arten passiver elektronischer Komponenten

Im Folgenden finden Sie die Haupttypen passiver Komponenten, die jeweils für bestimmte Funktionen in elektrischen und elektronischen Anwendungen ausgelegt sind.

Grundlegende RLC -Komponenten

Die Kerngruppe passiver Komponenten besteht aus Widerständen, Kondensatoren und Induktoren, die häufig als RLC -Komponenten bezeichnet werden.Diese Elemente arbeiten unabhängig von externen Leistungsquellen und weisen unabhängig von den Eingangsbedingungen ein konsistentes elektrisches Verhalten auf.

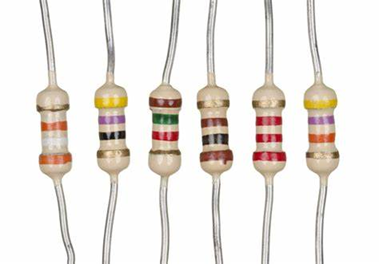

Abbildung 3. Widerstände

• Widerstände - Diese Komponenten begrenzen und regulieren den Stromfluss in einer Schaltung.Indem sie die Bewegung von Elektronen anbieten, helfen sie, die Spannungsniveaus zu kontrollieren und empfindliche Komponenten vor übermäßigem Strom zu schützen.Jede überschüssige elektrische Energie wird in Wärme umgewandelt, die in die Umgebung aufgelöst wird.Widerstände werden üblicherweise in Spannungsabteilung, Signalkonditionierung und Schaltungsschutz verwendet.

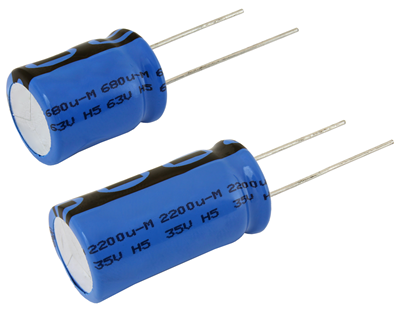

Abbildung 4. Kondensatoren

• Kondensatoren - In der Lage, elektrische Ladung zu speichern und freizugeben, wirken Kondensatoren als temporäre Energiespeicher.Sie glätten Spannungsschwankungen, stabilisieren die Stromversorgungsleitungen und filtern unerwünschte Signale.In Abhängigkeit von ihrem Bau werden Kondensatoren in Anwendungen verwendet, die von der Hochfrequenzsignalverarbeitung bis zur Energiespeicherung in Leistungsschaltungen reichen.

Abbildung 5. Induktoren

• Induktoren - Diese Komponenten speichern Energie in Magnetfeldern, wenn der elektrische Strom durch sie fließt.Sie spielen eine Schlüsselrolle bei der Verwaltung des Verhaltens des alternierenden Stroms (AC), der Filtern von Hochfrequenzrauschen und der Steuerung des Energieübertragers in Leistungsumwandlungssystemen.Induktoren werden in Stromversorgern, Transformatoren und RF -Anwendungen häufig eingesetzt.

Passive Komponenten mit mehreren Ports

Während die meisten passiven Komponenten zwei Klemmen haben, sind einige mit mehreren Verbindungspunkten ausgelegt, um die Energieübertragung oder die Signalverarbeitung in komplexeren Schaltungen zu erleichtern.Diese sind besonders wichtig in Funkfrequenzsystemen (RF) und Stromverteilungsnetzwerken.

Abbildung 6. Transformatoren

• Transformatoren - Diese Komponenten übertragen elektrische Energie zwischen Schaltungen unter Verwendung der elektromagnetischen Induktion.Ein Transformator besteht aus zwei oder mehr Wicklungen, bei denen ein sich ändernder Strom in einer Spule ein Magnetfeld erzeugt, das eine Spannung in einer anderen Spule induziert.Auf diese Weise können Transformatoren die Spannungsniveaus einstellen, elektrische Isolierung bereitstellen und die Leistung über verschiedene Teile eines Schaltkreises effizient übertragen.

• Induktiv gekoppelte Komponenten - Einige passive Elemente, wie z. B. gekoppelte Induktoren, sind so konzipiert, dass sie durch gegenseitige Induktivität mit nahe gelegenen Komponenten interagieren.Diese Geräte werden in HF -Kommunikationsschaltungen, drahtlosen Stromübertragungssystemen und Impedanzanpassungsnetzwerken verwendet.

Nichtlineare passive Geräte

Während die meisten passiven Komponenten ein lineares elektrisches Verhalten aufweisen - ihre Reaktion bleibt proportional zur angelegten Spannung oder zum Strom -, reagieren einige passive Geräte nichtlinear auf sich ändernde elektrische Bedingungen.Diese Komponenten werden immer noch als passiv angesehen, da sie keine externe Stromquelle benötigen, um zu funktionieren.

• Dioden - Während Dioden manchmal als aktive Komponenten klassifiziert werden, können bestimmte Typen (z. B. Zenerdioden in Spannungsregulationsanwendungen) passiv funktionieren, indem Strom in eine Richtung fließen und in der anderen blockiert werden.

• Thermistoren (NTC/PTC) - Diese spezialisierten Widerstände verändern ihren Widerstand mit Temperaturschwankungen erheblich.Thermistoren des negativen Temperaturkoeffizienten (NTC) nehmen mit zunehmendem Temperatur den Widerstand ab, wodurch sie für die Temperaturerfassung und den Schaltungsschutz nützlich sind.Positive Temperaturkoeffizient (PTC) -Thermistoren dagegen erhöhen den Widerstand mit Wärme und ermöglichen es ihnen, als selbstrückende Sicherungen zu fungieren.

• Ferritmaterialien -häufig bei der Unterdrückung elektromagnetischer Interferenz (EMI) verwendet, nehmen Ferriten hochfrequente Rauschen in Schaltkreisen ab und lösen.Sie kommen häufig in Stromversorgungsleitungen, HF -Filtern und Signalintegritätsanwendungen vor.

Nichtlineare passive Komponenten sind besonders nützlich für die Temperaturkompensation, den Schaltungsschutz und die Hochfrequenzsignalmanagement.

Nicht reciprokale passive Komponenten

In spezialisierten Anwendungen weisen bestimmte passive Komponenten ein nicht reciProcal-Verhalten auf, was bedeutet, dass elektrische Signale in eine Richtung reisen und gleichzeitig ihr Verhalten in die entgegengesetzte Richtung blockieren oder verändern können.Diese Komponenten werden hauptsächlich in HF -Kommunikationssystemen, Mikrowellenschaltungen und Signalouting -Anwendungen verwendet.

• Kreislauf -Diese Drei-Port-Geräte steuern die Richtung des Signalflusses und stellen sicher, dass sich die Energie in einer kontrollierten Reihenfolge von einem Port zum nächsten bewegt und gleichzeitig die Signalreflexion verhindert.Sie werden in HF -Anwendungen wie Antennensystemen, Radar- und Signalverteilungsnetzen verwendet.

• Isolatoren - Ähnlich wie bei den Zirkulatoren lassen Isolatoren Signale in eine Richtung gehen, während sie umgekehrte Signale blockieren oder absorbieren.Dies hilft, Störungen zu verhindern und empfindliche Komponenten vor unerwünschten Reflexionen zu schützen.

Nicht reciprokale passive Komponenten tragen dazu bei, eine effiziente Signalübertragung zu gewährleisten, die Interferenz zu minimieren und den Energieübertragung in fortschrittlichen HF- und Mikrowellensystemen zu optimieren.

Passive Komponentenverpackung

Passive elektronische Komponenten sind in verschiedenen Pakettypen erhältlich, die jeweils so ausgelegt sind, dass sie bestimmte Schaltungsanforderungen erfüllen.Diese Verpackungsstile beeinflussen nicht nur die physische Größe und einfache Montage, sondern auch die elektrische Leistung der Komponenten.Die beiden primären Arten der passiven Komponentenverpackung sind:

Abbildung 7. Oberflächenmontagegeräte (SMDs) in PCB

• Oberflächenmontagegeräte (SMDs) - Diese Komponenten sind für die direkte Platzierung auf Leiterplatten ausgelegt, ohne dass ein Bleieinfügen erforderlich ist.Sie bieten einen kompakten Formfaktor, der mit hoher Dichteschaltungsdesigns, die ideal für moderne elektronische Geräte sind, ideal sind.

Abbildung 8. Durchlochkomponenten in PCB

• Durchlöchkomponenten - Diese haben Leads, die Löcher in der Leiterplatte verlaufen und auf der gegenüberliegenden Seite gelötet werden.Sie bieten eine stärkere mechanische Verbindung, wodurch sie für Anwendungen geeignet sind, die eine Haltbarkeit erfordern, wie z. B. Stromeelektronik und Industriegeräte.

Zusätzlich zu diesen Standardformaten sind einige Komponenten in kundenspezifischen oder proprietären Paketen erhältlich, die für bestimmte Anwendungen ausgelegt sind.Bestimmte Verpackungskonfigurationen integrieren auch mehrere passive Elemente in ein einzelnes Modul, wodurch die Raumwirkungsgrad, die elektrische Leistung und die Zuverlässigkeit in komplexen Schaltungskonstruktionen verbessert werden.

Auswirkungen der Verpackung auf die elektrische Leistung

Die Wahl der Verpackung ist mehr als nur eine mechanische Überlegung - sie beeinflusst direkt die elektrischen Eigenschaften der Komponente.Jedes Paket führt parasitäre Elemente ein, mit denen sich die Art und Weise, wie sich die Komponente in einer Schaltung verhält, verändern kann.Dazu gehören:

• Parasitärer Widerstand - Ein unbeabsichtigter Widerstand durch das Material und die Verbindungen können zu Spannungsabfällen und Leistungsverlusten führen, was sich auf Präzisionsanwendungen auswirkt.

• Parasitäre Induktivität -Eine zusätzliche Induktivität, insbesondere in hochfrequenten Schaltungen, kann die Signalintegrität stören und Interferenzen verursachen.

• Parasitäre Kapazität -Streunerkapazität zwischen leitenden Teilen innerhalb des Pakets kann das erwartete Verhalten einer Komponente verschieben, insbesondere in RF- und Hochgeschwindigkeitsanwendungen.

Auswirkungen der Verpackung auf bestimmte Komponenten

Verschiedene Arten von passiven Komponenten erleben die Verpackungsverschiebungen auf einzigartige Weise:

Kondensatoren - Die Größe, das Material und die Montagemethode können zusätzlichen Widerstand und Induktivität einführen, wodurch bestimmte Kondensatoren bei hohen Frequenzen weniger wirksam werden.Dies ist eine wichtige Überlegung für Schaltungen, die eine stabile Kapazität über einen weiten Bereich von Betriebsbedingungen erfordern.

Widerstände - Die Länge und das Paketdesign beeinflussen ihre Widerstandsgenauigkeit und die thermische Leistung.Mit hoher Präzisionsanwendungen erfordern häufig spezielle Resistor-Pakete mit niedrigem oder dünnem Film.

Induktoren - Die physikalische Struktur des Pakets eines Induktors kann die Fähigkeit beeinflussen, Energie in einem Magnetfeld zu speichern.Schlechtes Verpackungsdesign kann zu erhöhten Verlusten oder unerwünschten elektromagnetischen Störungen führen.

Transformatoren - Wickelkonfiguration und Kernmaterialauswahlwirkungsffizienz, Frequenzgang und Isolationseigenschaften.Ein gut gestaltetes Paket minimiert Energieverluste und optimiert die magnetische Kopplung.

Was sind aktive Komponenten?

Abbildung 9. aktive Komponenten

Aktive Komponenten sind Hauptelemente in elektronischen Schaltungen, die eine externe Stromquelle erfordern, um zu funktionieren.Im Gegensatz zu passiven Komponenten, die nur Energie speichern oder abgeleitet werden, steuern aktive Komponenten den Fluss des elektrischen Stroms aktiv, amplifizieren Signale und regulieren die Stromversorgung.Diese Funktionen helfen bei der Signalverarbeitung, Spannungsregulation und der Datenübertragung in modernen elektronischen Systemen.

Das definierende Merkmal aktiver Komponenten ist ihre Fähigkeit, die Leistungsgewinnzunahme zu erhöhen oder elektrische Signale zu manipulieren.Sie erreichen dies, indem sie Halbleitermaterialien wie Silizium und Germanium verwenden, die elektrische Eigenschaften aufweisen, die zwischen den Leitern (wie Kupfer) und Isolatoren (wie Gummi) liegen.Durch einen Prozess, der als Doping bezeichnet wird, werden Verunreinigungen in diese Materialien eingeführt, um ihre Leitfähigkeit zu ändern, wodurch ein kontrolliertes elektrisches Verhalten ermöglicht wird.

Abhängig von ihrer Funktion fallen aktive Halbleitergeräte in mehrere Hauptkategorien, die jeweils für bestimmte Anwendungen in elektronischen Schaltungen ausgelegt sind.

Arten von aktiven Komponenten

Einzelfunktionen diskrete Geräte

Diese Komponenten führen eine einzelne elektrische Funktion innerhalb einer Schaltung aus, die typischerweise elektrische Signale reguliert oder verstärkt.Die beiden häufigsten Typen sind:

Dioden -Diese Komponenten lassen den Strom in eine Richtung fließen und blockieren sie in die entgegengesetzte Richtung.Sie werden häufig in der Berichtigung, der Signal -Demodulation und der Spannungsregulation verwendet.

• Standardgleichungsdioden - verwendet in Netzteilen, um den Wechselstrom (AC) in Gleichstrom (DC) umzuwandeln.

• Zenerdioden - Behalten Sie einen stabilen Spannungsniveau bei und verhindern Sie Spannungsschwankungen in empfindlichen Schaltungen.

• Schottky-Dioden-Haben Sie einen niedrigen Spannungsabfall, wodurch sie ideal für Hochgeschwindigkeitsschaltanwendungen sind.

• Lichtemittierende Dioden (LEDs)-Umwandeln elektrische Energie in sichtbares Licht, häufig in Indikatoren, Anzeigen und Beleuchtungssystemen.

• Fotodioden - Licht erkennen und in elektrische Signale umwandeln, die in Kameras und optischen Sensoren häufig verwendet werden.

Transistoren - Die Transistoren funktionieren als Schalter oder Verstärker und steuern den Fluss elektrischer Signale.Durch die Einstellung eines kleinen Eingangsstroms an einem Terminal können sie einen viel größeren Strom zwischen zwei anderen Klemmen regulieren, was sie für die Signalverstärkung und Logikschaltungen wesentlich macht.

• Bipolare Junction -Transistoren (BJTs) - bieten einen hohen Stromverstärkung, wodurch sie in analogen Verstärkungsschaltungen nützlich sind.

• Feldeffekttransistoren (FETS)-Steuerstrom mit einem elektrischen Feld, ideal für Anwendungen mit geringer Leistung.

• Metal-Oxid-Semitial-FETS (MOSFETs)-verwendet in Computerprozessoren, Stromverwaltungssystemen und Schaltanwendungen aufgrund ihrer Effizienz und Geschwindigkeit.

Optische Halbleitergeräte

Diese Komponenten interagieren mit Lichtenergie, um optische Signale entweder zu emittieren oder zu erkennen.Gemeinsame Typen umfassen:

• Lichtemittierende Dioden (LEDs)-Diese erzeugen Licht, wenn ein elektrischer Strom durch sie durchläuft und häufig in Anzeigetafeln, Indikatorlichter und Kommunikationssystemen verwendet wird.

• Laserdioden-Im Gegensatz zu LEDs erzeugen Laserdioden kohärentes Licht, wodurch sie für hochpräzise Anwendungen wie faseroptische Kommunikation und Laser-Scan-Systeme geeignet sind.

• Photodioden und Bildsensoren - Diese Geräte wandeln Licht in elektrische Signale um und ermöglichen Anwendungen wie Kamera -Bildgebung, optische Sensoren und automatische Beleuchtungssysteme.

• Fotokupplungen und Fotorelais - diese verwenden Lichtsignale für die elektrische Isolierung, sodass Signale zwischen Schaltungen ohne direkten elektrischen Kontakt übertragen werden können, wodurch die Störung und die Erhöhung der Schaltkreissicherheit verringert werden.

Sensorgeräte

Sensorbasierte aktive Komponenten erkennen Umgebungsänderungen und konvertieren sie zur weiteren Verarbeitung in elektrische Signale.Gemeinsame Sensortypen umfassen:

• Temperatursensoren - Messen Sie den Wärmepegel und passen Sie das Schaltkreisverhalten entsprechend an, die in Klimaregelungssystemen und industrieller Automatisierung verwendet werden.

• Drucksensoren - Erkennen Sie Kraft- oder Druckänderungen und übersetzen Sie sie in elektrische Signale, die häufig in Automobilsystemen und medizinischen Geräten enthalten sind.

• Magnetfeldsensoren - Reaktion auf Änderungen der Magnetfelder, die in Kompasse, Sicherheitssystemen und elektronischen Navigationsgeräten verwendet werden.

Integrierte Schaltungen (ICs)

Integrierte Schaltkreise (ICs) kombinieren mehrere Halbleiterkomponenten zu einem einzigen kompakten Paket, das eine komplexe Funktionalität innerhalb eines kleinen Fußabdrucks ermöglicht.ICs werden anhand ihres Zwecks kategorisiert:

• Digitale ICS - Diese ICS werden zur Verarbeitung binärer Signale (0S und 1S) entwickelt und behandeln Computer-, Logikoperationen und digitale Datenverarbeitung und bilden den Kern von Mikroprozessoren, Speicherchips und digitalen Controllern.

• Analog ICS - Diese verwalten kontinuierliche elektrische Signale, die in Anwendungen wie Signalverstärkung, Spannungsregulation und Audioverarbeitung verwendet werden.

• ICS gemischtsignal-Diese enthalten sowohl digitale als auch analoge Funktionen, wodurch nahtlose Signalkonvertierung, Datenkommunikation und Echtzeitverarbeitung in fortschrittlichen elektronischen Systemen ermöglicht werden.

Aktive vs. passive Komponenten

Besonderheit	Aktive Komponenten	Passive Komponenten
Definition	Komponenten, die eine externe Stromquelle benötigen Elektrische Signale betreiben und kontrollieren oder manipulieren.	Komponenten, die keine externe Leistung erfordern und nur Energie speichern, auflösen oder Energie übertragen.
Beispiele	Transistoren (BJTs, FETs), integrierte Schaltungen (ICs), Dioden, Vakuumrohre, operative Verstärker (Op-Ampere)	Widerstände, Kondensatoren, Induktoren, Transformatoren, Ferrit Perlen
Strombedarf	Benötigt eine externe Stromquelle, um ordnungsgemäß zu funktionieren.	Funktionen ohne externe Leistung, die ausschließlich basiert bei Schaltungsbedingungen.
Signalverarbeitung	Kann elektrische Signale verstärken, schalten und steuern.	Signale nicht verstärken, nur ändern, filtern oder speichern Energie.
Machtgewinn	Bietet einen Leistungsgewinn von größer als eins, was zulässt Verstärkung.	Kein Machtgewinn;Es verwaltet und überträgt nur Energie.
Energiebeitrag	Kann Energie von einem externen Energie in einen Schaltkreis einführen Quelle.	Kann keine Energie einführen;löst sich nur auf, speichert oder überträgt es.
Spannung/Stromregelung	Steuert die Spannung und den Stromfluss dynamisch basiert auf Eingangssignale.	Passiv zulässt oder einschränkt den Stromfluss basierend auf inhärente Eigenschaften.
I-V-Eigenschaften	Nichtlineares Verhalten (z. B. Transistoroperation hängt davon ab auf Eingangsspannung/Strom).	Meistens lineares Verhalten (z. B. Widerstände folgen dem Ohmschen Gesetz, Kondensatoren/Induktoren haben vorhersehbare Antwortkurven).
Funktionalität	Wird für Verstärkung, Schalten, Modulation und Signal verwendet Verarbeitung.	Verwendet für Widerstand, Kapazität, Induktivität, Filterung, und Spannungsregulierung.
Elektrische Reaktion	Kann sowohl in linearen als auch in nichtlinearen Modi funktionieren, Abhängig vom Design.	Zeigt eine feste elektrische Antwort, die durch seine bestimmt wird Physikalische Eigenschaften.
Energiespeicher	Einige aktive Komponenten wie Batterien können speichern und Energie aktiv freisetzen.	Kondensatoren speichern Energie in einem elektrischen Feld und Induktoren speichern Energie in einem Magnetfeld.
Abhängigkeit von der Verzerrung	Erfordert eine ordnungsgemäße Verzerrung (z. B. benötigen Transistoren Basis/Gate Vorspannung, um korrekt zu arbeiten).	Erfordert keine Verzerrung;arbeitet basierend auf intrinsisch Eigenschaften.
Auswirkungen auf die Signalphase	Kann die Signalphase und Frequenz verändern (z. B. Phasenverschiebung In Verstärkern Frequenzmodulation).	Im Allgemeinen wirkt sich die Signalphase im Allgemeinen signifikant nicht aus Sofern in bestimmten Konfigurationen (z. B. Filter) verwendet wird.
Lärmbeitrag	Kann Rauschen aufgrund des aktiven Betriebs und des Signals einführen Verarbeitung.	In der Regel wird kein Rauschen eingeführt, kann aber das Signal beeinflussen Integrität (z. B. thermisches Rauschen in Widerständen).
Haltbarkeit und Zuverlässigkeit	Komplexer und anfällig für Verschlechterung aufgrund von Wärme, Leistung Schwankungen und Halbleiterverschleiß.	Im Allgemeinen haltbarer und zuverlässiger mit weniger Versagen Modi.
Anwendungen	Verwendet in Computer, Kommunikation, Signalverarbeitung, Leistungsregulierung und Verstärkung.	Verwendet in Stromverteilung, Filterung, Energiespeicherung, Spannungsabteilung und Impedanzübereinstimmung.
Komplexität	Komplexer, oft zusätzliche Unterstützung erfordert Komponenten (z. B. Vorspannungswiderstände für Transistoren).	Einfacher, oft eigenständige Komponenten, die minimal erfordern Unterstützung.

Aktive und passive Komponentenbilder und Symbole

Abbildung 10. Bilder und Symbole für aktive und passive Komponenten

Aktive und passive Komponentenbeschränkung

Aktive Komponenten wie Transistoren und operative Verstärker funktionieren für eine breite Palette elektronischer Geräte.Diese Komponenten jedoch, hängen von einer externen Stromquelle ab, erschweren Stromverwaltung in tragbaren Geräten.Sie können auch vorstellen Lärm und Verzerrung wenn nicht gut gestaltet oder wenn sie über ihre beabsichtigten Spezifikationen hinaus betrieben werden.Darüber hinaus macht ihre Vertrauen in die Macht sie aus anfällig für Schwankungen und Überhitzungpotenziell Reduzierung der Zuverlässigkeit und Lebensdauer.

Passive Komponenten, einschließlich Widerstände, Kondensatoren und Induktoren, ohne externe Leistung arbeitenVerbesserung ihrer Zuverlässigkeit und einfachen Integration in Schaltkreise.Sie dienen und funktionieren bei der Filterung, Impedanzanpassung und Energiespeicherung.Ihre Einfachheit ist jedoch mit Einschränkungen verbunden - sie fehlt die Fähigkeit, Signale aktiv zu verstärken oder zu wechselnEinschränkung ihrer Funktionalität in der dynamischen Verarbeitung.Darüber hinaus können passive Komponenten Probleme wie Widerstandsdrift, Kondensatorleckage und Induktorkernverluste auftreten, die alle die Leistung der Schaltung im Laufe der Zeit beeinträchtigen können.

Abschluss

Passive Komponenten werden verwendet, um die elektronischen Schaltkreise reibungslos zu halten.Sie helfen dabei, Strom zu kontrollieren, Energie zu speichern und andere Teile vor Schäden zu schützen.Im Gegensatz zu aktiven Komponenten erhöhen sie nicht die Stromversorgung oder ändern selbst Signale.Da sie einfach und zuverlässig sind, finden sich passive Komponenten in vielen Geräten, von kleinen Geräten bis zu großen Stromversorgungssystemen.Das Verständnis, wie passive und aktive Komponetten funktionieren, hilft bei der Gestaltung einer besseren und effizienteren Elektronik.

Häufig gestellte Fragen (FAQ)

1. Was passiert, wenn eine passive Komponente fehlschlägt?

Wenn ein Widerstand fehlschlägt, kann dies zu übermäßigem Strom führen, um andere Komponenten zu beschädigen.Ein fehlgeschlagener Kondensator kann zu instabilen Spannungs- oder Stromversorgungsproblemen führen.Der Versagen des Induktors kann zu Lärm oder Verlust der Leistungsregelung in Schaltkreisen führen.

2. Kann eine passive Komponente zu einer aktiven Komponente werden?

Nein, passive Komponenten haben nicht die Fähigkeit, die Stromversorgung zu verstärken oder zu steuern.Einige Komponenten wie Zener -Dioden können jedoch je nach Schaltungskonfiguration sowohl in aktiven als auch in passiven Rollen funktionieren.

3. Warum sind Widerstände farbcodiert?

Widerstände verwenden einen standardisierten Farbcode, um Widerstandswert, Toleranz und manchmal Temperaturkoeffizienten anzuzeigen.Dies erleichtert es einfach, ihren Wert ohne Tests zu identifizieren.

4. Wie wähle ich den richtigen Kondensator für meine Schaltung aus?

Betrachten Sie den erforderlichen Kapazitätswert, die Spannungsbewertung und den Typ (Keramik, Elektrolyt, Film usw.) basierend auf den Frequenz- und Stabilitätsbedürfnissen.Überprüfen Sie außerdem, ob die Schaltung einen polarisierten oder nicht polarisierten Kondensator benötigt.

5. Erzeugen passive Komponenten Wärme?

Ja.Widerstände leiten überschüssige elektrische Energie als Wärme ab.Kondensatoren und Induktoren können auch Wärme in hohen Frequenz- oder Hochstromkreisen aufgrund interner Widerstand und Verluste erzeugen.

6. Warum sind die Oberflächenmontagekomponenten häufiger als durchlochkomponenten?

Oberflächenmontagegeräte (SMDs) sind kleiner, ermöglichen PCB-Designs mit hoher Dichte und unterstützen die automatisierte Montage.Durchlöschkomponenten werden in Hochleistungs- oder mechanisch gestressten Schaltungen verwendet, in denen eine Haltbarkeit erforderlich ist.

7. Was ist die Hauptbeschränkung passiver Komponenten?

Passive Komponenten können die Signale oder den Steuerkreis Betrieb nicht aktiv amplifizieren.Sie können den Energiefluss nur auf vorhersehbare Weise ändern, im Gegensatz zu Transistoren oder ICs, die dynamisch wechseln oder verarbeiten können.

8. Wie verhindern ich passive Komponentenausfälle in Schaltkreisen?

Verwenden Sie Komponenten, die für den richtigen Spannung, den Strom und den Temperaturbereich bewertet wurden.Stellen Sie eine ordnungsgemäße Kühlung sicher, vermeiden Sie Überlastung und befolgen Sie die Herstellerspezifikationen, um die langfristige Zuverlässigkeit aufrechtzuerhalten.
