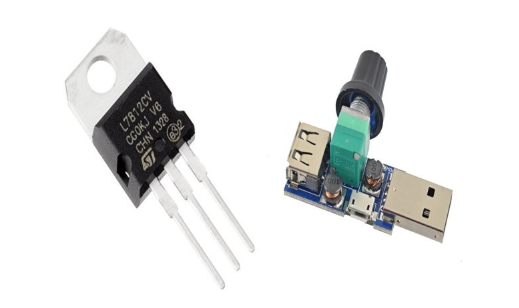

Verständnis von Step-Down-Konvertern und Spannungsregulierungsbehörden: Ein Vergleich

Step-Down-Wandler und Spannungsregulatoren sind grundlegende Komponenten, die die Effizienz und Zuverlässigkeit der Stromversorgung in zahlreichen Geräten gewährleisten.Von Smartphones und Laptops bis hin zu Automobil- und medizinischen Elektronik spielen diese Geräte eine wichtige Rolle bei der Umwandlung und Regulierung der Spannung, um die spezifischen Betriebsanforderungen zu erfüllen.In diesem Artikel geht es in die Mechanik von Step-Down-Konvertern, auch als Buck-Konverter bezeichnet, und vergleicht ihre Funktionen mit Spannungsregulatoren, wobei hervorgehoben wird, wie sie in verschiedenen Anwendungen eine stabile Leistung aufrechterhalten und zum Fortschritt elektronischer Technologien beitragen.

Katalog

Vergleich von Step-Down-Konvertern und Spannungsregulierungsbehörden

Sowohl Step-Down-Wandler als auch Spannungsregulatoren spielen eine wichtige Rolle bei der Aufrechterhaltung einer stabilen Spannung in elektronischen Schaltungen.Sie tragen dazu bei, dass angeschlossene Komponenten die richtige Leistung erhalten, wodurch Schäden durch Spannungsschwankungen verhindert werden.Ohne diese Geräte können Schaltungen Überspannung, Unterspannung oder instabile Stromversorgung erleben, was zu Fehlfunktionen, Hardwarefehlern oder Systemabstürzen führt.Während beide den gleichen grundlegenden Zweck erfüllen - Spannung für den Schaltkreisanforderungen zu regeln -, arbeiten sie auf etwas unterschiedliche Weise.

Schlüsselfunktionen und Unterschiede

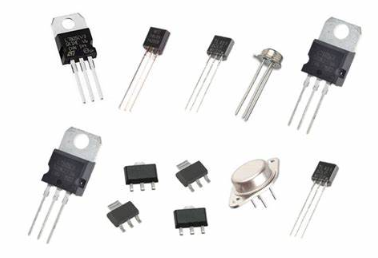

Spannungsaufsichtsbehörden: Ein Spannungsregler hält unabhängig von Schwankungen der Eingangsspannung oder Lastbedarf eine konstante Ausgangsspannung.Diese Geräte stellen die Stromversorgung kontinuierlich an und gewährleisten eine konsistente Leistung in batteriebetriebenen Geräten, eingebetteten Systemen und industrieller Elektronik.Spannungsregulatoren sind in zwei Haupttypen erhältlich Die linearen Regulatoren, die überschüssige Spannung als Wärme leiten, um einen stabilen Ausgang aufrechtzuerhalten, und die Schaltregulatoren, die die Stromversorgung effizient verwalten, indem sie den Energieübertragung durch Induktoren und Kondensatoren steuern.

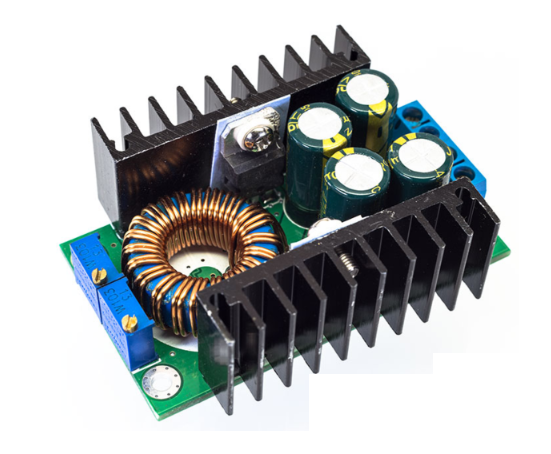

Abbildung 3. Step-Down-Konverter

Step-down-Konverter: Ein Step-Down-Wandler (auch als Buck-Wandler bezeichnet) ist ein Typ des Schaltspannungsreglers, der eine höhere Eingangsspannung auf eine niedrigere Ausgangsspannung verringert.Diese Wandler sind sehr effizient, weil sie Energie speichern und übertragen, anstatt sie als Wärme zu verschwenden.Sie werden häufig in tragbaren Elektronik, Automobilsystemen und Computerhardware verwendet, bei denen die Stromversorgung gefährlich ist.

Sowohl Step-Down-Wandler als auch Spannungsregulatoren verlassen sich auf integrierte Schaltungen, Kondensatoren und Rückkopplungsschleifen, um die Spannungsniveaus zu überwachen und anzupassen.Die Rückkopplungsregelung stellt sicher, dass die Spannung auch dann stabil bleibt, wenn Eingangsleistung schwankt oder wenn sich der Stromversorgungsbedarf ändert.Darüber hinaus ermöglichen einige erweiterte Designs einen bidirektionalen Betrieb, was bedeutet, dass sie je nach den Anforderungen des Systems sowohl als Stufe (Boost) als auch als Step-Down-Konverter (Buck) fungieren können.

Step-Down-Konverter und Spannungsregulierungsbehörden Anwendungen

Step-Down-Wandler und Spannungsregulatoren sind in vielen elektronischen Geräten nützliche Komponenten, um sicherzustellen, dass die Stromversorgung bei der richtigen Spannung für einen sicheren und effizienten Betrieb geliefert wird.Sie werden in allem verwendet, von tragbaren Ladegeräten bis hin zu Elektronik- und Medizinprodukten für Automobile, in denen eine stabile Spannung für Leistung und Sicherheit riskant ist.

Tragbare Ladegeräte

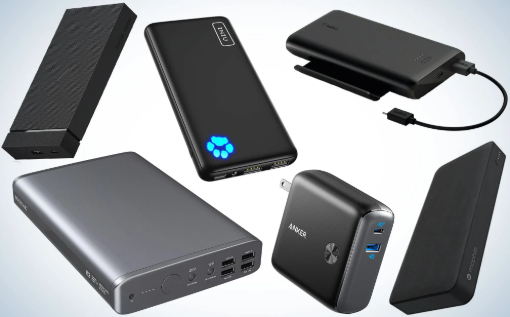

Abbildung 4. Tragbares Ladegerät

Eine der häufigsten Anwendungen dieser Komponenten sind tragbare Ladegeräte für Smartphones, Laptops und andere mobile Geräte.Diese Ladegeräte müssen eine Reihe von Eingangsspannungen verarbeiten, sei es aus Wandauslässen, Strombanken oder Autoadaptern und umwandeln sie in einen stabilen Ausgang, der für jedes Gerät geeignet ist.Da verschiedene Geräte unterschiedliche Spannungsanforderungen und Ladeprotokolle haben, ist es eine komplexe Herausforderung, ein universelles Ladegerät zu entwerfen, das effizient über alle Hardware hinweg arbeitet.

USB -Leistungsmanagement

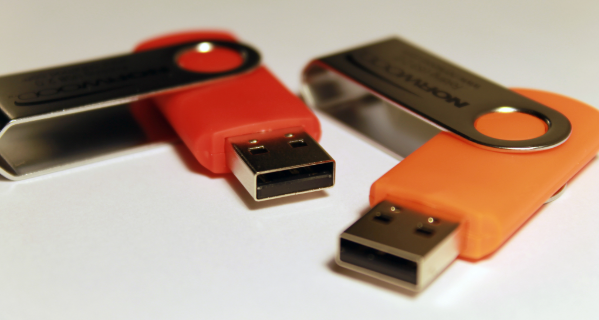

Abbildung 5. USB

USB-betriebene Geräte hängen von Step-Down-Konvertern und Spannungsregulatoren ab, um eine konsistente Leistung zu gewährleisten.USB -Anschlüsse erhalten häufig schwankende Eingangsspannungen, insbesondere wenn sie an verschiedene Leistungsquellen angeschlossen sind oder wenn mehrere Geräte Strom aus demselben Hub zeichnen.Spannungsregulatoren gewährleisten einen stetigen Ausgang, der für stabile Datenübertragung, sicheres Geräteaufladen und ununterbrochene Medienwiedergabe verwendet wird.

Haushalts-, Automobil- und medizinische Anwendungen

Abbildung 6. Haushalts-, Automobil- und medizinische Anwendungen

Abgesehen von der Unterhaltungselektronik werden Step-Down-Wandler und Spannungsregulatoren in Haushaltsgeräten, Automobilsystemen und medizinischen Geräten häufig eingesetzt.In Autos tragen sie bei der Verwaltung der Stromverteilung auf verschiedene an Bordelektronik, von Infotainment -Systemen bis hin zu Batteriemanagementeinheiten bei.In medizinischen Geräten stellen sie sicher, dass sensible Instrumente eine stabile Leistung erhalten, was das Fehlfunktionsrisiko aufgrund von Spannungsschwankungen verringert.

Während diese Komponenten manchmal als "Transformatoren" im Gelegenheitsgespräch bezeichnet werden, ist es wichtig zu beachten, dass Transformatoren unterschiedlich arbeiten, indem sie die Spannungsniveaus in Wechselstromkreisen verändern, während Step-Down-Wandler und Spannungsregulatoren in erster Linie die DC-Leistungsumwandlung verwalten.

Die Entwicklung von Step-Down-Konvertern und Spannungsregulatoren

Die Kernprinzipien hinter Step-Down-Konvertern und Spannungsaufsichtsbehörden werden seit mehr als einem Jahrhundert verstanden.Die kontinuierlichen technologischen Fortschritte haben jedoch ihre Effizienz, Leistung und Zuverlässigkeit erheblich verbessert.

Im vergangenen Jahr haben sie neue Prototypen entwickelt, die die Art und Weise verbessern, wie elektrische Belastungen verwaltet werden.Diese aktualisierten Designs enthalten effizientere Stromkontrolltechniken, fortschrittliche Halbleitermaterialien und verbesserte Schaltungsarchitekturen.Infolgedessen regulieren sie nicht nur die Spannung genauer, sondern minimieren auch den Stromverlust, verringern die Wärmeerzeugung und verbessern die Stabilität des Gesamtsystems.

Ein Durchbruch war die Verwendung verbesserter Schalttechniken und adaptiver Steuerungsalgorithmen.Diese Verbesserungen ermöglichen es Wandern und Regulierungsbehörden, schneller auf Spannungsschwankungen zu reagieren und die Spannung der elektrischen Komponenten zu verringern.Darüber hinaus bieten einige neuere Modelle integrierte Leistungssparmodi, die den Energieverbrauch automatisch auf der Grundlage des gleichzeitigen Bedarfs einstellen, wodurch sie für batteriebetriebene und energieempfindliche Anwendungen effizienter werden.

Auswählen der richtigen Leistungslösung für Ihre Anwendung

Energieeffizienz und Energieverbrauch

Step-Down-Konverter arbeiten mit hoher Effizienz von über 85%.Sie wandeln überschüssige Spannung in nutzbare Leistung um, anstatt sie als Wärme zu zerstreuen, was sie ideal für Anwendungen, die einen minimalen Energieverlust erfordern.

Im Gegensatz dazu bieten lineare Spannungsregulatoren ein einfacheres Design, sind jedoch deutlich weniger effizient.Beim Umgang mit großen Spannungsunterschieden lösen sie überschüssige Energie als Wärme, wodurch die Gesamtleistungseffizienz verringert und die Kühlanforderungen erhöht werden kann.

Aktuelle Nachfrage- und Leistungshandhabung

Step-Down-Wandler sind gut geeignet für Anwendungen, die einen hohen Strom erfordern, da sie die Stromverteilung ohne übermäßigen Energieabfälle effizient verwalten.Dies macht sie zu einer bevorzugten Wahl für leistungsintensive Geräte.

Lineare Spannungsregulatoren funktionieren jedoch am besten in Anwendungen mit geringer Leistung, bei denen Einfachheit und Spannungsstabilität kritischer als Effizienz sind.

Wärmeerzeugung und thermisches Management

Aufgrund ihrer hohen Effizienz erzeugen Step-Down-Wandler weniger Wärme, wodurch die Notwendigkeit zusätzlicher Kühlkomponenten wie Kühlkörper häufig reduziert oder sogar beseitigt wird.

Im Gegensatz dazu können lineare Regulatoren bei der Behandlung großer Spannungsabfälle erheblich heiß werden.Um eine Überhitzung zu verhindern und einen stabilen Betrieb zu gewährleisten, müssen zusätzliches thermisches Management - wie Kühlkörper oder erzwungene Luftkühlung - erforderlich sein.

Spannungsstabilität und Rauschüberlegungen

Lineare Spannungsregulatoren liefern einen hochstabilen Ausgang mit niedrigem Nutzen, wodurch sie ideal für empfindliche analoge Schaltungen und andere Anwendungen sind, bei denen Spannungsschwankungen minimiert werden müssen.

Durch den effizienten Streifenkonverter führen Sie das Schaltgeräusch aufgrund ihres hohen Frequenzbetriebs ein.Um die Spannungsstabilität in rauschempfindlichen Anwendungen aufrechtzuerhalten, können zusätzliche Filterkomponenten wie Kondensatoren oder Ferritperlen erforderlich sein.

Entwurfskomplexität und Komponentenanforderungen

Ein Step-Down-Wandler benötigt typischerweise mehrere externe Komponenten, einschließlich Induktoren, Kondensatoren und Dioden.Diese Komplexität bietet zwar Flexibilität im Stromverwaltung, erhöht jedoch auch die Designherausforderungen und die Komponentenkosten.

Andererseits benötigen lineare Spannungsregulatoren weniger Komponenten und bieten eine einfache, kostengünstige Lösung.Ihre Einfachheit erleichtert es, sie zu implementieren, insbesondere bei geringen Stromausschüssen, bei denen die Effizienz weniger betrifft.

Übereinstimmung mit der Leistungslösung für Ihre Anwendung

Die ideale Leistungslösung hängt von Ihren spezifischen Schaltungsanforderungen ab.Wenn Ihre Priorität eine präzise Spannungsregulation mit minimalem Rauschen ist, ist ein linearer Regler die bessere Wahl.Wenn jedoch Effizienz und Wärmeverringerung wichtiger sind, ist ein Step-Down-Wandler die bevorzugte Option.

Durch das Verständnis dieser Faktoren können Sie sicher die richtige Leistungslösung für Ihr Projekt auswählen und sicherstellen, dass sowohl die Leistung als auch die Effizienz den Anforderungen Ihrer Anwendung entsprechen.

Abschluss

Step-Down-Konverter und Spannungsregulatoren sind nützlich für das reibungslose Betrieb moderner elektronischer Geräte, um sicherzustellen, dass sie eine stabile und sichere Leistung erhalten.Beide Geräte arbeiten an der Steuerung der Spannung, dienen jedoch unterschiedlichen Zwecken, von kleinen tragbaren Ladegeräten bis zu großen industriellen Systemen.Ihre Designs und Technologie werden immer besser und zeigen die Bemühungen der Branche, die Energieeffizienz und -sicherheit zu steigern.

Häufig gestellte Fragen [FAQ]

1. Können Sie von 220 V auf 110 V zurücktreten?

Ja, Sie können mit einem Spannungswandler von 220 V auf 110 V zurücktreten.Dieses Gerät verwandelt den höheren 220 -V -Eingang in einen nutzbaren 110 -V -Ausgang, der für Geräte geeignet ist, die bei 110 V betrieben werden.

2. Sind der Konverter und der Regler gleich?

Nein, ein Wandler und ein Regler sind nicht gleich.Ein Konverter ändert den Spannungspegel so, dass sie unterschiedliche Standards entsprechen, z. B. um die Konvertierung von 220 V in 110 V.Im Gegensatz dazu behält ein Regler einen konstanten Spannungsausgang bei, um Geräte vor Schwankungen in der Eingangsspannung zu schützen.

3. Was sind die Nachteile von Spannungsregulatoren?

Spannungsregulatoren können ineffizient sein, da diese zusätzliche Spannung als Wärme ablassen können, insbesondere in linearen Modellen.Sie können auch sperrig und für Hochleistungsanwendungen teuer sein, elektrische Schaltkreise Komplexität verleihen und einen begrenzten Bereich für die Handhabung von Spannungsschwankungen haben.

4. Was ist der Zweck, die Spannung zu entlang zu bringen?

Der Hauptzweck, die Spannung abzubauen, besteht darin, die Stromversorgung mit den Spannungsanforderungen bestimmter Geräte auszurichten und ihren sicheren und effektiven Betrieb sicherzustellen.Das Abfahren verhindert potenzielle Schäden, die auftreten könnten, wenn ein Gerät einer Spannung höher ausgesetzt wäre, als es für die Handlung ausgelegt ist.

5. Was passiert, wenn Sie keinen Spannungsregler verwenden?

Ohne einen Spannungsregler erhalten Geräte möglicherweise instabile Spannungen, was zu operativen Ineffizienzen, erhöhtem Abnutzung, potenziellen Schäden durch Spannungsspitzen und sogar Sicherheitsrisiken wie Überhitzung und Bränden führen kann.
