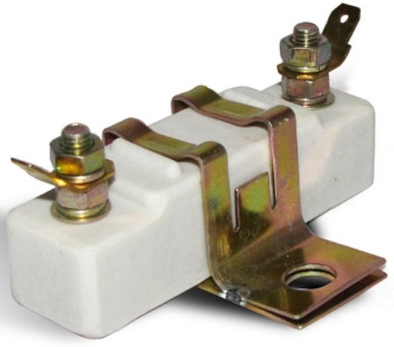

Ballastwiderstände verstehen: Wie erfasst und testet man ein Versagen?

In elektrischen Komponenten spielen Ballastwiderstände eine wichtige Rolle bei der Behandlung des Stromflusses und der Gewährleistung der Stabilität verschiedener Systeme.Diese einfachen, aber verwendeten Komponenten verhindern einen übermäßigen Strom, der zu Komponentenschäden führen kann.Von Automobilzündsystemen bis hin zu hoch entwickelten Beleuchtungs- und Laseranwendungen bieten Ballastwiderstände einen Puffer gegen elektrische Schwankungen.In diesem Artikel geht es in die Funktionsweise von Ballastwiderständen ein und zeigt ihre Bedeutung, Funktionalität und die Auswirkungen ihres Versagens in Systemen, die sie schützen sollen.

Katalog

Ballastwiderstand Übersicht

Ein Ballastwiderstand ist eine grundlegende elektrische Komponente, die den Stromfluss reguliert und Schäden durch übermäßigen Strom verhindern.Durch Zugabe von Widerstand zu einer Schaltung stabilisiert es elektrische Schwankungen und gewährleistet einen konsistenten Betrieb.

Diese Widerstände werden üblicherweise aus Materialien wie Kohlenstoff, Drahtwunden oder Metalloxid hergestellt, die jeweils für ihre Fähigkeit ausgewählt wurden, elektrische Belastungen zu widerstehen und zuverlässiger Widerstand zu liefern.Mit zunehmendem Strom passt der Ballastwiderstand seinen Widerstand dynamisch ein, verhindert gefährliche Spitzen und stellt einen stetigen Fluss sicher.

Obwohl moderne Schaltkreise häufig erweiterte Komponenten wie integrierte Schaltkreise einbeziehen, um den Strom genauer zu verwalten, spielen Ballastwiderstände in bestimmten Anwendungen immer noch eine wichtige Rolle.In Automobilzündungssystemen regulieren sie beispielsweise die der Zündspule gelieferte Spannung, um den ordnungsgemäßen Timing des Motors und den reibungslosen Betrieb zu gewährleisten.

Ballastwiderstände regulieren Zündsysteme

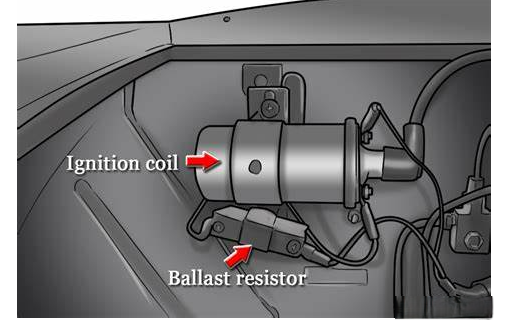

Abbildung 2. Ballastwiderstände regulieren Zündsysteme

In Automobilzündungssystemen helfen Ballastwiderstände dazu, den Strom zu steuern, der zur Zündspule fließt, wodurch übermäßiger Wärmeanbau und die Verlängerung der Lebensdauer der Spule verhindern.Der Widerstand zwischen dem Zündschalter und dem positiven Anschluss der Spule begrenzt den elektrischen Durchfluss, um das System vor Schäden zu schützen.

Während des Motorstarts lenkt eine Bypass -Schaltung momentan die volle Batteriespannung auf die Zündspule.Dieser Anstieg bietet einen stärkeren Funken und erleichtert die Zündung der Luftstoffmischung.Sobald der Motor läuft, wird der Ballastwiderstand reaktiviert, wodurch die Spannung auf einen sichereren Niveau reduziert wird.Diese Regulierung sorgt für eine stetige Zündleistung und verhindern gleichzeitig Überhitzung und vorzeitige Verschleiß der Spule.

Anzeichen eines fehlerhaften Ballastwiderstands

Im Laufe der Zeit kann sich ein Ballastwiderstand aufgrund von elektrischer Belastung, Wärmeexposition oder Umweltfaktoren wie Feuchtigkeit und Korrosion abnutzen.In diesem Fall kann es Schwierigkeiten haben, den Strom ordnungsgemäß zu regulieren, was zu merklichen Motorproblemen führt.

Schwierigkeitsgrad des Motors

Ein schwacher oder fehlender Ballastwiderstand liefert möglicherweise nicht genügend Spannung für die Zündspule, was zu einem schwachen oder inkonsistenten Funken führt.Dieses Problem ist bei kaltem Wetter oft deutlicher, wenn der Motor eine stärkere Zündung erfordert, um reibungslos zu beginnen.

Motorfehlzündungen und raues Leerlauf

Wenn der Widerstand die stabilen Spannungsniveaus nicht aufrechterhält, erzeugt die Zündspule möglicherweise keinen ausreichend ausreichenden Funken für die ordnungsgemäße Verbrennung.Dies kann dazu führen, dass der Motor ungefähr fehlzündet oder in der Lage ist, die Beschleunigung träge und die Gesamtleistung unzuverlässig zu machen.

Plötzliche Motorblockierung

Eine instabile Spannungsversorgung der Zündspule kann dazu führen, dass der Motor unerwartet abgeschaltet wird, insbesondere bei niedrigen Geschwindigkeiten oder im Leerlauf.Ein fehlender Ballastwiderstand kann die Leistung zeitweise stören, was das Stalling -Problem unvorhersehbar und schwer zu diagnostizieren macht.

Überhitzung elektrischer Komponenten

Wenn ein Ballastwiderstand den Strom nicht ordnungsgemäß begrenzt, kann übermäßige Leistung zur Zündspule fließen, was dazu führt, dass sie überhitzt.Wenn dies deaktiviert ist, kann dies die Spule, Verkabelung und umgebende Komponenten beschädigen und zu umfangreicheren elektrischen Ausfällen führen.

Testen eines Ballastwiderstands für die richtige Funktion

Ein fehlerhafter Ballastwiderstand kann Zündprobleme verursachen. Daher ist das Testen mit einem Multimeter eine schnelle und zuverlässige Möglichkeit, Probleme zu diagnostizieren.Befolgen Sie diese Schritte, um seinen Widerstand und seine Spannungslesungen zu überprüfen:

Sammeln Sie die benötigten Werkzeuge

Verwenden Sie ein digitales Multimeter, das sowohl den Widerstand (Ohm) als auch die Spannung messen kann.Wenn verfügbar, finden Sie im Servicehandbuch des Fahrzeugs die richtigen Spezifikationen.

Widerstand messen

• Schalten Sie den Motor aus und trennen Sie den Ballastwiderstand vom Stromkreis.

• Stellen Sie den Multimeter auf, um den Widerstand zu messen (ω).

• Legen Sie die Multimeter -Sonden auf die Klemmen des Widerstands und zeichnen Sie die Lesung auf.

• Vergleichen Sie den gemessenen Widerstand mit dem empfohlenen Bereich.Wenn der Messwert signifikant höher oder niedriger ist, kann der Widerstand fehlerhaft sein.

Spannung an der Zündspule messen

• Verbinden Sie den Ballastwiderstand wieder und wenden Sie den Zündschlüssel in die Position "On" (ohne den Motor zu starten).

• Stellen Sie das Multimeter auf die Messung der Spannung (V) ein.

• Stellen Sie eine Sonde auf das positive Terminal der Zündspule und die andere auf gutem Boden.

• Überprüfen Sie, ob die Spannung in den im Servicehandbuch angegebenen normalen Betriebsbereich fällt.Eine zu niedrige Messung kann auf einen übermäßigen Widerstand hinweisen, während ein zu hoher Messwert möglicherweise darauf hindeutet, dass der Widerstand den Strom nicht mehr ordnungsgemäß einschränkt.

Vor- und Nachteile von Ballastwiderstand

Profis

Ballastwiderstände sind nützlich, um Spannung und Strom zu steuern und Stromflächen zu verhindern, die empfindliche Komponenten beschädigen könnten.Durch automatisches Einstellen des Widerstands tragen sie dazu bei, eine stabile elektrische Leistung aufrechtzuerhalten und die Lebensdauer von Zündspulen, Beleuchtungselementen und anderen Schaltungskomponenten zu verlängern.Ihre Einfachheit und Zuverlässigkeit machen sie zu einer kostengünstigen Lösung in vielen elektrischen und Automobilanwendungen.

Nachteile

Trotz ihrer Vorteile sind Ballastwiderstände nicht immer die effizienteste Lösung.In Anwendungen wie Beleuchtungssystemen können sie erhebliche Wärme erzeugen, was zu verschwendeter Energie führt.Darüber hinaus variiert ihr Widerstand mit der aktuellen Auslosung, was beim Start in Ineffizienzen verursachen kann, wenn der Strombedarf am höchsten ist.In modernen Designs werden fortschrittlichere elektronische Alternativen wie Festkörperregulatoren häufig für eine verbesserte Effizienz und Leistung bevorzugt.

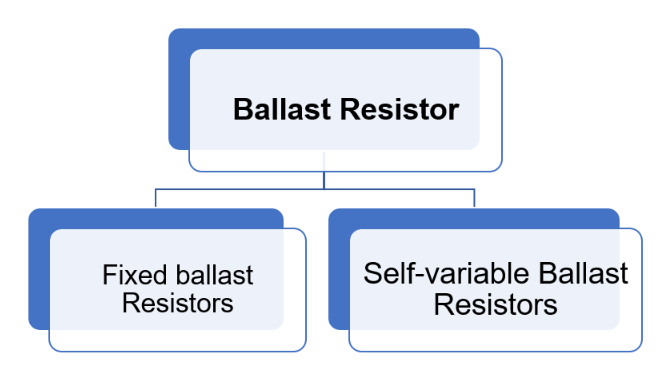

Verschiedene Arten von Ballastwiderstand

Fixes Ballastwiderstand

Feste Ballastwiderstände haben einen konstanten Widerstandswert, unabhängig von Änderungen des Stroms oder der Spannung.Sie werden üblicherweise in Schaltungen verwendet, in denen die Aufrechterhaltung einer stetigen elektrischen Belastung ein Muss ist.Beispielsweise sorgen diese Widerstände in Neonlampen und LED -Schaltungen durch die Regulierung des Stromflusses und verhindern Schwankungen, die die Lebensdauer der Komponenten verkürzen könnten.

Selbstanpassende (variable) Ballastwiderstände

Selbstvariable Ballastwiderstände stellen ihren Widerstand automatisch auf der Grundlage des Stromflusses ein.Wenn der Strom zunimmt, steigt der Widerstand, um übermäßige Leistung zu begrenzen, und wenn der Strom fällt, nimmt der Widerstand ab, um die Stabilität aufrechtzuerhalten.Diese Funktion macht sie in Anwendungen nützlich, die eine adaptive Leistungsregulierung erfordern.In Glühlampen -Beleuchtungssystemen tragen diese Widerstände beispielsweise dazu bei, die Helligkeit zu kontrollieren, indem es die elektrischen Versorgung untergeht, um eine reibungslose Leistung zu gewährleisten und die Schaltung vor plötzlichen Anständen zu schützen.

Verwendung von Ballastwiderstand

Ballastwiderstände sind in einer Vielzahl von elektrischen und elektronischen Systemen nützlich, um einen stabilen Stromfluss zu gewährleisten und Spannungsschwankungen zu verhindern, die die Komponenten beschädigen könnten.

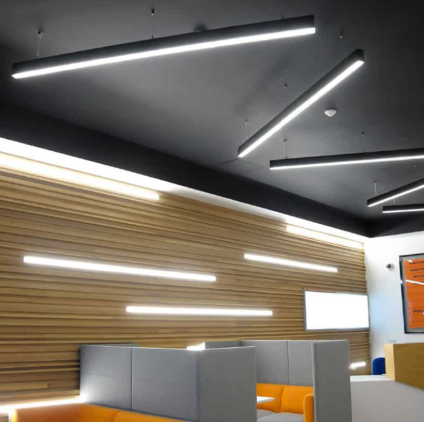

Beleuchtungssysteme

Bei LED- und Fluoreszenzbeleuchtung regulieren Ballastwiderstände den elektrischen Fluss, wodurch übermäßiger Strom verhindern, der die Lebensdauer von Zwiebeln verkürzen oder flackernden.Durch die Aufrechterhaltung einer konsistenten Spannung verbessern sie die Effizienz und Zuverlässigkeit sowohl in Wohnanlagen als auch bei gewerblichen Beleuchtungsanwendungen.

Automobilsysteme

Abbildung 5. Automobilsysteme

In Fahrzeugen spielen Ballastwiderstände eine wichtige Rolle in Zündsystemen, indem sie die an Zündspulen gelieferte Spannung kontrollieren.Diese Verordnung hilft bei der Aufrechterhaltung einer konsistenten Funkenerzeugung, sorgt für einen reibungslosen Motorbetrieb und die Verhinderung einer Überhitzung von Zündkomponenten.

Helium-Neon (Hene) Laser

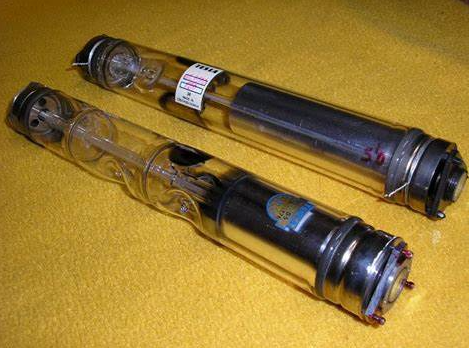

Abbildung 6. Helium-Neon (Hene) Laser

In Hene -Lasern stabilisieren Ballastwiderstände den elektrischen Strom, der durch das Gasrohr fließt.Durch die Verhinderung plötzlicher Anstieg oder Rückgang der Stromversorgung sorgen sie für eine stetige Laserleistung, verbessern die Leistung und erweitern die Lebensdauer des Lasersystems.

Schlussfolgerungen

Ballastwiderstände sind trotz ihrer Einfachheit in einer Vielzahl von elektrischen und elektronischen Systemen erforderlich.Sie schützen nicht nur vor potenziellen Schäden durch unregelmäßige Stromströme, sondern verbessern auch die Leistung und Langlebigkeit von Schlüsselkomponenten in verschiedenen Anwendungen.Während neuere Technologien in einigen Szenarien mehr Effizienz bieten können, gewährleisten die Zuverlässigkeit und Kostenwirksamkeit von Ballastwiderständen ihre anhaltende Relevanz für bestimmte Anwendungen.Das Verständnis ihres Betriebs, der Anzeichen ihres Versagens und der Prüfung ist erforderlich, um die Integrität und Effizienz vieler elektronischer Systeme aufrechtzuerhalten.Unabhängig davon, ob Sie sich mit Automobilsystemen oder komplexen Beleuchtungsaufbauten befassen, kann es die Stabilität und Funktionalität Ihrer Geräte erheblich beeinflussen, die Rolle von Ballastwiderständen zu schätzen.

Häufig gestellte Fragen [FAQ]

1. Woher weiß ich, ob mein Ballastwiderstand schlecht ist?

Ein schlechter Ballastwiderstand kann vermutet werden, wenn Sie Symptome wie Schwierigkeiten beim Starten des Motors, des Fehlzunehmens feststellen oder wenn das Fahrzeug nach dem Start unerwartet anhält.Um zu bestätigen, messen Sie den Widerstand über den Widerstand mit einem auf den Widerstandsmodus festgelegten Multimeter.Eine bemerkenswerte Abweichung vom angegebenen Widerstandswert legt nahe, dass der Widerstand fehlerhaft sein kann.

2. Wird ein schlechter Ballastwiderstand keinen Funken verursachen?

Ja, ein fehlerhafter Ballastwiderstand kann einen Zustand ohne Kabine verursachen.Der Widerstand ist so ausgelegt, dass die Spannung die Zündspule erreicht.Wenn es fehlschlägt, erhält die Zündspule möglicherweise nicht die ordnungsgemäße Spannung, die erforderlich ist, um einen angemessenen Funken zu erzeugen, was zu Motorstartproblemen oder einem Ausfall führt.

3. Wie viele Ohm sollte ein Ballastwiderstand haben?

Der Widerstand eines Ballastwiderstands liegt im Allgemeinen zwischen 1,2 und 1,8 Ohm, wird jedoch verwendet, um die Spezifikationen für Ihr spezifisches Fahrzeug zu konsultieren, da dies je nach Design und Anforderungen des Zündsystems variieren kann.

4. Was sind die Anforderungen eines guten Ballasts?

Ein guter Ballast sollte einen konsistenten Widerstand bieten, wie für das Zündsystem des Fahrzeugs angegeben.Behalten Sie die Stabilität des Widerstands über verschiedene Temperaturen und Betriebsbedingungen hinweg auf.Seien Sie langlebig und in der Lage, elektrische Belastungen ohne die Zeit zu bearbeiten.

5. Was ist das Arbeitsprinzip des Ballasts?

Ein Ballast reguliert die Menge des Stromflusses in elektrischen Schaltkreisen, hauptsächlich im Zündsystem von Fahrzeugen.Es fungiert als Widerstand und reduziert die Spannung, die während des Starts des Motors an die Zündspule geliefert wird.Dies hilft bei der Verlängerung der Lebensdauer der Zündspule, indem sie verhindert, dass sie zu einer Überhitzung ist.Sobald der Motor beginnt, ermöglicht der Ballastwiderstand genügend Strom, um den Motorbetrieb aufrechtzuerhalten, um sicherzustellen, dass das Zündsystem effizient funktioniert.
