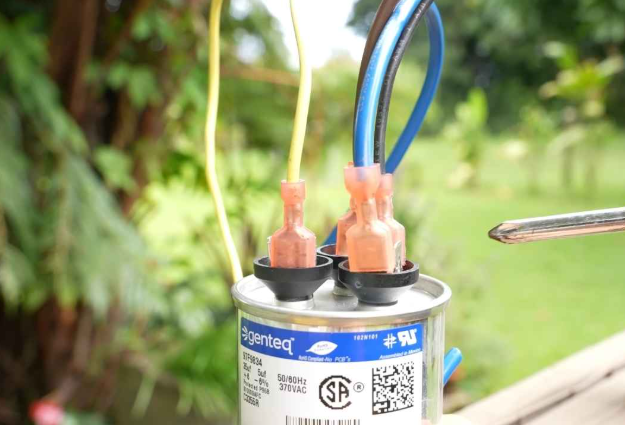

Der richtige Weg, um einen Wechselstromkondensator sicher abzuleiten

Der Umgang mit AC -Kondensatoren erfordert aufgrund der inhärenten Gefahren, die sie darstellen, eine akribische Aufmerksamkeit für Sicherheitsverfahren, wie z. B. elektrische Schocks, Brände und mögliche Schäden an Geräten.Dieser Artikel beschreibt wichtige Schritte und Methoden für die sichere Verwaltung dieser Komponenten und betont die Bedeutung von Schutzausrüstung, ordnungsgemäßer Werkzeugauswahl und systematische Entladungsmethoden zur effektiven Minderung der Risiken.Das Verständnis dieser Protokolle ist erforderlich, um die Sicherheit aufrechtzuerhalten und die Lebensdauer sowohl Ihrer Gesundheit als auch Ihrer Hardware zu gewährleisten.

Katalog

Sicherheitsvorkehrungen für den Umgang mit AC -Kondensatoren

Bei der Arbeit mit AC -Kondensatoren wird nach strengen Sicherheitsprotokollen verwendet, um Risiken wie elektrische Schocks, Brände oder Ausrüstungsschäden zu verhindern.Die ordnungsgemäße Handhabung gewährleistet sowohl die persönliche Sicherheit als auch die Lebensdauer elektronischer Komponenten.

Schritt 1: Strom ausschalten und den Kondensator isolieren

Schalten Sie vor dem Umgang mit dem Kondensator die Stromversorgung vollständig aus.Stellen Sie sicher, dass alle verbundenen Schaltungen mit einem Spannungstester vollständig de-energisiert werden.Nachdem bestätigt wurde, trennen Sie den Kondensator von seiner Stromquelle und jeder damit verbundenen Verkabelung.Dieser Schritt beseitigt das Risiko einer unerwarteten elektrischen Entladung, was gefährlich sein kann, wenn die Restspannung verbleibt.

Schritt 2: Tragen Sie Schutzausrüstung

Ziehen Sie isolierte Handschuhe an, um Ihre Hände vor potenziellen elektrischen Stoßdämmen oder versehentlichem Kontakt mit geladenen Oberflächen zu schützen.Sicherheitsbrillen sind auch nützlich, um Ihre Augen vor Funken, Trümmern oder unerwarteten Reaktionen während des Entladungsprozesses zu schützen.Wenn Sie in einer industriellen Umgebung arbeiten, berücksichtigen Sie zusätzliche Schutzmaßnahmen wie isolierte Schuhe und feuerresistente Kleidung, um Gefahren zu minimieren.

Schritt 3: Überprüfen Sie den Kondensator visuell auf Schäden

Untersuchen Sie den Kondensator sorgfältig auf Anzeichen von Verschleiß oder strukturellen Schäden.Suchen Sie nach Rissen, Ausbeugung, Verfärbung oder Isolationsverschlechterung, da diese Defekte auf interne Versagen oder Leckagen hinweisen können.Stellen Sie sicher, dass die Kondensatorleitungen intakt, fest miteinander verbunden und korrosionsfrei sind.Eine gefährdete Komponente sollte vor dem Versuch weiterer Handhabung ersetzt werden, da beschädigte Kondensatoren ein erhöhtes Risiko für Fehlfunktionen oder gefährliche Entladung darstellen können.

Verfahren zur sicheren Entlassung eines AC -Kondensators

Das Entladen eines Wechselstromkondensators erfordert eine sorgfältige Ausführung, um elektrische Gefahren zu vermeiden.Die Verwendung der richtigen Werkzeuge und nach einem strukturierten Ansatz sorgt dafür, dass gespeicherte Energie sicher freigesetzt wird, wodurch das Risiko von Schock oder Schäden an Komponenten minimiert wird.

Bestätigen Sie die Trennung der Stromversorgung

Stellen Sie vor Beginn sicher, dass der Kondensator vollständig aus allen Leistungsquellen isoliert ist.Schalten Sie den angeschlossenen Schaltkreis aus und ziehen Sie die Stromversorgung aus.Verwenden Sie einen Spannungstester oder einen Multimeter, um zu überprüfen, ob keine Restleistung durch das System fließt.Die Gewährleistung einer vollständigen Trennung ist schwerwiegend, um eine versehentliche elektrische Entladung zu verhindern.

Messen Sie die Spannung des Kondensators

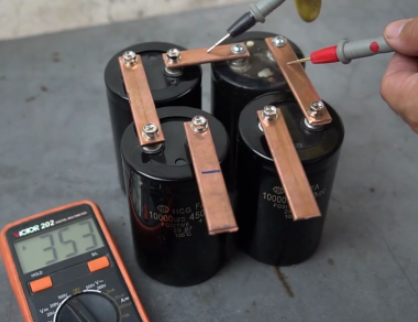

Abbildung 2. Messen Sie die Spannung des Kondensators

Verwenden Sie vor dem Versuch, die Entlassung zu entlasten, ein digitales Multimeter- oder Volt/Ohm -Messgerät, um die Stromspannung des Kondensators zu messen.Dieser Schritt bestimmt die am sicherste verwendete Entlademethode.Höhere Spannungskondensatoren benötigen kontrollierte Entladungstechniken, während niedrigere Spannungskondensatoren mit einfacheren Methoden behandelt werden können.

Wählen Sie die entsprechende Entlademethode aus

Für Kondensatoren mit einem Spannungswert unter 50 V kann ein isolierter Schraubendreher verwendet werden, um eine direkte Verbindung zwischen den Klemmen herzustellen, sodass die gespeicherte Ladung schnell aufgelöst werden kann.Verwenden Sie bei höheren Spannungen einen Entladungswiderstand mit einem geeigneten Widerstand und Leistungsbewertung.Ein Widerstand lässt die Energie allmählich abtropfen und verhindern plötzliche Anstände, die den Kondensator beschädigen oder Verletzungen verursachen können.

Entladen Sie den Kondensator sicher

Abbildung 3. Entladen mit einem Schraubendreher

Halten Sie den Kondensator sicher und stellen Sie sicher, dass Ihre Hände und Ihr Körper von den Terminals fernhalten.Wenn Sie einen isolierten Schraubendreher verwenden, drücken Sie die Metallwelle gleichzeitig gegen beide Klemmen.Wenn Sie einen Widerstand verwenden, verbinden Sie ihn mit isolierten Leitungen über die Klemmen.KONTAKT BAUFEN, bis die gespeicherte Gebühr vollständig freigegeben ist.

Überprüfen und wiederholen Sie bei Bedarf

Messen Sie nach dem Entladen die Spannung des Kondensators mit einem Multimeter erneut.Wenn eine Restladung bestehen bleibt, wiederholen Sie den Entladungsprozess, bis die Spannung einen sicheren Niveau erreicht, der typischerweise nahe Null ist.Sobald der Kondensator vollständig entladen ist, ist er sicher zu handhaben oder zu entfernen.

Empfohlene Werkzeuge zum Entladen von AC -Kondensatoren

Die Verwendung der richtigen Werkzeuge ist erforderlich, um einen Wechselstromkondensator sicher zu entladen.Die ordnungsgemäße Isolierung und kontrollierte Entladungsmethoden verhindern elektrische Schock, Komponentenschäden und plötzliche Energiefreisetzung.

Auswahl isolierter Werkzeuge

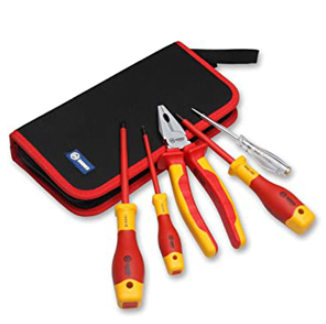

Abbildung 4. Isolierte Werkzeuge

Wählen Sie Werkzeuge, die speziell für elektrische Arbeiten entwickelt wurden, z. B. isolierte Schraubendreher oder Zange.Stellen Sie sicher, dass die Griffe mit einer hochwertigen, spannungsbewerteten Isolierung bedeckt sind, um einen versehentlichen Kontakt mit lebenden Komponenten zu verhindern.Überprüfen Sie vor dem Gebrauch die Werkzeuge auf Risse, Verschleiß oder Schäden, die ihre Schutzabdeckung beeinträchtigen könnten.

Verwenden eines Entladungswiderstands für eine sichere Energiefreisetzung

Verwenden Sie für eine kontrollierte Entladung einen Widerstand, um die gespeicherte Energie vom Kondensator allmählich abzulassen.Wählen Sie einen Widerstand mit einer Leistungsbewertung von mindestens 2,5 W und einem geeigneten Widerstandswert basierend auf der Spannung und Kapazität des Kondensators.Schließen Sie den Widerstand mit isolierten Leitungen oder Klemmen sicher über die Klemmen des Kondensators an.Diese Methode verhindert plötzliche Spannungsspitzen und verringert das Risiko von Funken, elektrischen Schäden oder Personenschäden.

Grundlage für die Entladung von AC -Kondensatoren

Das Entladen eines Wechselstromkondensators ist ein schwerwiegender Sicherheitsschritt, der elektrische Gefahren verhindert und sowohl Geräte als auch Personal schützt.Selbst nach dem Ausschalten der Stromversorgung können Kondensatoren eine erhebliche Ladung beibehalten, die zu Schocks, Verbrennungen oder Schäden an verbundenen Komponenten führen kann.

Elektroschock und Verletzung verhindern

Ein Kondensator kann elektrische Energie für einen längeren Zeitraum speichern, selbst wenn sie von einer Stromquelle getrennt sind.Wenn er sich noch berührt, kann es einen plötzlichen Hochspannungsschock liefern, der möglicherweise Verbrennungen, Muskelkontraktionen oder sogar schwere Verletzungen verursacht.Die ordnungsgemäße Entladung beseitigt dieses Risiko und sorgt dafür, dass der Kondensator während der Wartung oder des Austauschs sicher zu behandeln ist.

Schutz der elektrischen Komponenten und Schaltungen

Die Restladung in einem Kondensator kann bei der Wiederverbindung unbeabsichtigt in die umgebenden Komponenten einleiten, was zu Kurzschaltungen, beschädigten Schaltkreisen oder sogar Systemfehlern führt.Das Entladen des Kondensators vor der Installation oder zum Testen hilft, unerwartete Anstände zu verhindern und die Lebensdauer sowohl des Kondensators als auch der angeschlossenen Elektronik zu verlängern.

Abschluss

Die Sicherung und Entladung von Wechselstromkondensatoren ist nicht nur eine bewährte Verfahren, sondern eine Notwendigkeit für jeden, der mit elektrischen Systemen arbeitet.Die in diesem Blog -Beitrag diskutierten Schritte und Tools bieten einen zuverlässigen Rahmen, um Unfälle und Geräteschäden zu verhindern.Durch die Einhaltung dieser Richtlinien sorgen Sie für ein sichereres Arbeitsumfeld und halten die Integrität der von Ihnen verwalteten elektronischen Komponenten ein.Denken Sie daran, das Ziel ist nicht nur, die Aufgabe zu erledigen, sondern auch sich und Ihre Umgebung vor den mit geladenen Kondensatoren verbundenen latenten Gefahren zu schützen.

Häufig gestellte Fragen [FAQ]

1. Was sind die Gefahren der Kondensatorentladung?

Die Entladungskondensatoren können aufgrund der potenziellen Freisetzung von hoher Energie gefährlich sein, was zu elektrischen Schocks oder Verbrennungen führen kann.In Hochspannungskondensatoren wie in der Stromversorgung kann die plötzliche Freisetzung sogar zu Bögen oder Explosionen führen, wobei er in der Nähe von Betreibern und Geräten ernsthafte Risiken darstellt.

2. Wie lange dauert es, einen Kondensator abzuleiten?

Die Zeit, die ein Kondensator zur Entlassung benötigt, hängt hauptsächlich von seiner Kapazität und dem Widerstand ab, durch den es entlassen wird.Typischerweise entlädt ein Kondensator innerhalb eines Zeitraums, der vom Produkt des Widerstands und der Kapazität (RC -Zeitkonstante) berechnet wurde, erheblich (auf etwa 37% seiner ursprünglichen Ladung).Beispielsweise würde ein 1000 uF -Kondensator, der durch einen 10 kΩ -Widerstand leitet, ungefähr 10 Sekunden dauern, bis die Entladung auf ein sicheres Niveau entleert wird.

3. Kann ein Kondensator vollständig entlassen werden?

Ein Kondensator kann niemals durch normale Widerstandsentladung vollständig auf ein absolutes Nullspannungen entlassen werden, da sich die Spannung asymptotisch Null nähert.Praktisch wird es nach etwa dem 5 -fachen der RC -Zeitkonstante in einer vernachlässigbaren Spannung nahe Null als sicher entlassen.Für die vollständige Entladung zu Null -Volt wird eine direkte Kurzform vorübergehend angewendet, diese Methode wird jedoch im Allgemeinen nicht empfohlen, da sie den Kondensator beschädigen kann.

4. Wie man testet, ob ein Kondensator schlecht ist?

Um zu überprüfen, ob ein Kondensator schlecht ist, können Sie einen Multimeter -Satz verwenden, um Kapazität oder Widerstand zu messen.Vergleichen Sie für die Kapazität den gemessenen Wert mit der Kapazität des Kondensators.Eine bemerkenswerte Abweichung zeigt einen fehlerhaften Kondensator an.Stellen Sie den Multimeter alternativ auf den Widerstandsmodus ein, laden Sie den Kondensator auf und beobachten Sie dann den Messwert.Es sollte zunächst einen niedrigen Widerstand aufweisen und sich dann allmählich in Richtung Unendlichkeit bewegen, wenn der Kondensator berechnet.Ein Versagen dieses Verhaltens legt nahe, dass der Kondensator kurzgeschlossen oder geöffnet sein kann.

5. Was passiert mit dem Strom, wenn ein Kondensator entlassen wird?

Wenn ein Kondensator entlädt, wird der Strom zunächst auf der Grundlage des Ohmschen Gesetzes zu seinem Maximalwert verspannt (I = V/R, wobei V die anfängliche Spannung über den Kondensator ist und R der Widerstand in der Schaltung ist).Der Strom nimmt dann exponentiell ab, wenn der Kondensator seine gespeicherte Energie freisetzt und die Spannung über sie abnimmt.Die Rate des Stromabfalls wird durch die gleiche RC -Zeitkonstante beeinflusst, die die Spannungsverfallsrate bestimmt.
