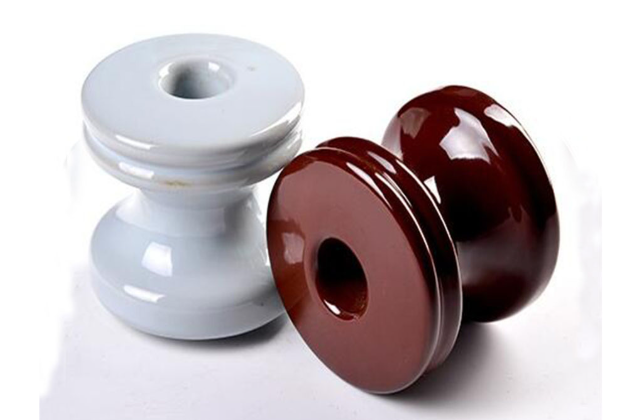

Lenuatorhandbuch: Typen, Verwendungen und Betriebsmechanismen

Hackle -Isolatoren sind Schlüsselkomponenten in der Architektur moderner elektrischer Stromversorgungssysteme und bieten sowohl strukturelle Unterstützung als auch elektrische Isolierung, die für die Aufrechterhaltung der Sicherheit und Effizienz von Overhead -Übertragungs- und Verteilungsleitungen erforderlich sind.Diese Isolatoren verfügen über charakteristische U-förmige Enden, die sowohl funktional als auch einzigartig identifizierbar sind, um elektrische Leiter mit sicheren Stangen und Getriebetürmen sicher zu verbinden.Durch die Isolierung elektrischer Ströme und das Verhinderung unerwünschter Entladung spielen Häppeldisolatoren eine riskante Rolle bei der Zuverlässigkeit von Stromnetzwerken und verwalten Umwelt- und mechanische Belastungen, um einen ununterbrochenen Leistungsfluss zu gewährleisten.

Katalog

Häckelisolatorenübersicht

Häckelisolatoren sind grundlegende Komponenten in elektrischen Stromversorgungssystemen, hauptsächlich in Overhead -Übertragungs- und Verteilungsleitungen.Ihre Hauptfunktion besteht darin, mechanische Unterstützung zu leisten und gleichzeitig die elektrische Isolierung zwischen Leitern und Stützstrukturen sicherzustellen.Durch die Verhinderung von Stromverläufen tragen diese Isolatoren zum sicheren und effizienten Betrieb von Stromnetzwerken bei.

Häkelisolatoren sind leicht an ihren charakteristischen U-förmigen Enden zu erkennen, die einer Schleife oder Fessel ähneln.Sie bestehen üblicherweise aus haltbaren Materialien wie Porzellan, Glas oder fortgeschrittenen Polymeren, um die Resistenz gegen Umweltbelastung und mechanische Belastungen zu gewährleisten.Jedes Ende des Isolators ist sicher an Stromleitungsleitern angeschlossen und an Polen oder Türmen verankert, wodurch ein stabiler und isolierter Weg für den Strom zur Fließung beibehalten wird.

Die fesseligen Isolatoren konzipiert, die harte Umweltbedingungen ertragen, müssen hohen Temperaturen, Feuchtigkeit, starken Winden und mechanischer Belastung standhalten.Ihre robuste Konstruktion verhindert, dass der elektrische Strom in Pole oder strukturelle Stützen einnimmt und die Systemzuverlässigkeit sicherstellt.Die ordnungsgemäße Installation ist der Schlüssel, da genaue Ausrichtung, Abstand und sichere Befestigungsbetreuung Leistung und Sicherheit optimieren.

Sorten von Fesselisatoren

In verschiedenen Typen sind die Hackle -Isolatoren ausgestattet, die jeweils unter bestimmten Umwelt- und Betriebsbedingungen zuverlässig abschneiden.Die Auswahl von Material und Struktur wirkt sich direkt auf ihre Haltbarkeit, die elektrische Leistung und den Wartungsbedarf aus.

Glasspeicher Isolatoren

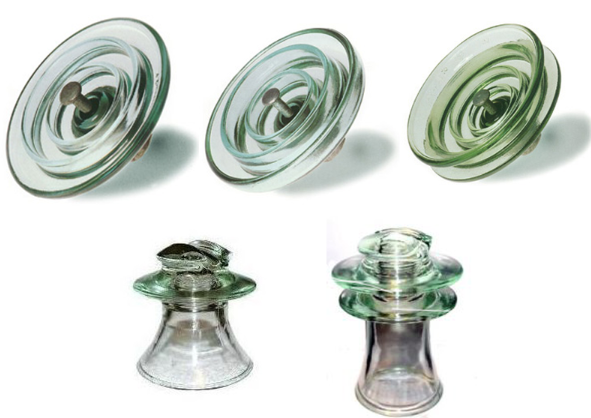

Abbildung 2. Glasfessel Isolatoren

Die Isolatoren von Glashäzen werden aus temperiertem oder hartem Glas hergestellt, was ihnen eine hervorragende Beständigkeit gegen plötzliche Temperaturänderungen und hartes Wetter verleiht.Ihre glatte Oberfläche minimiert die Kontaminationsansammlung und macht sie für Gebiete mit hoher Verschmutzung, industriellen Emissionen oder Küstensalz -Exposition geeignet.Glasisolatoren können jedoch aufgrund von Vandalismus oder extremen Umweltkräften zu Bruch neigen.Um Stabilität und Festigkeit zu gewährleisten, sind sie mit Metall -End -Ausstattungen ausgestattet, die sie sicher an Stromleiter und Stützstrukturen verbinden.

Polymer -Hackel -Isolatoren

Abbildung 3.. Polymer -Hackel -Isolatoren

Polymer-Häpper-Isolatoren, hergestellt aus Hochleistungsmaterialien wie Silikonkautschuk oder fortschrittlichen Verbundwerkstoffen, bieten eine leichte und flexible Alternative zu herkömmlichen Glas- oder Porzellan-Isolatoren.Sie bieten einen starken Widerstand gegen elektrische Verfolgung und Oberflächenkontamination und verringern das Risiko von Leistungsstörungen in verschmutzten oder hohen Moisturen.Im Gegensatz zu Glas sind Polymerisolatoren widerstandsfähiger gegen physischen Schäden durch Vandalismus und sind sehr an die seismische Aktivität anpassbar.Ihre Haltbarkeit und minimale Wartungsanforderungen machen sie zu einer bevorzugten Wahl für Bereiche mit instabilen Bedingungen oder einem begrenzten Zugang zu Reparaturen.

Porzellanläder Isolatoren

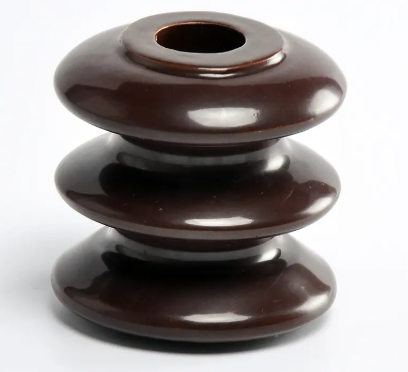

Abbildung 4. Isolatoren Porzellanhalterungen

Porzellan -Häpperisolatoren werden für ihre überlegene elektrische Isolierung und mechanische Festigkeit geschätzt.Aus dichtem Keramikmaterial gebaut und mit Metallanschlägen verstärkt, können sie erhebliche mechanische Lasten verarbeiten, wodurch sie für Hochspannungs-Overhead-Stromleitungen gut geeignet sind.Ihre Langlebigkeit ermöglicht es ihnen, sowohl elektrischer als auch Umweltstress standzuhalten, um eine langfristige Stabilität bei anspruchsvollen Anwendungen zu gewährleisten.

Konstruktion von Fesselisolatoren

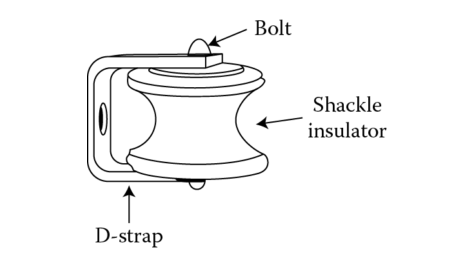

Abbildung 5. Konstruktion von Fesselisolatoren

In den Fesselisolatoren verfügen ein dominantes Loch für das Verschrauben, ein gefährliches Merkmal, das sie fest vorhanden ist.Um die Haltbarkeit zu verbessern, werden sie auf beiden Seiten mit 25 mm verzinkten Stahlplatten verstärkt.Diese Verstärkung verstärkt ihre Bindung an Pole und Strukturen und verhindert die Instabilität in der elektrischen Verteilungsleitung.

Häckelisolatoren verwenden weiche Bindungsdrähte, um Leiter zu sichern.Diese flexible Befestigungsmethode ist besonders vorteilhaft, wenn die Stromleitung die Richtung ändert und mehr Anpassungsfähigkeit als Dehnungssulatoren bietet, die starre Installationen erfordern.Bindungsdrähte vereinfachen auch die Wartung und ermöglichen bei Bedarf einfache Anpassungen.

In mehreren Größen sind die Häzelisolatoren erhältlich, typischerweise zwischen 50 mm x 65 mm bis 100 mm x 115 mm.Diese Sorte berücksichtigt unterschiedliche Spannungsniveaus und -anwendungen, von Hauptstromübertragungsleitungen bis hin zu Wohnunternehmen mit geringer Spannung.Durch die Auswahl der entsprechenden Größe stellt der Isolator den physischen und elektrischen Anforderungen des Systems und gleichzeitig die Sicherheit und Effizienz auf.

Betriebsprinzipien von Fessel isolatoren

Die Insulatoren von Schälen erfüllen zwei Hauptfunktionen in Overhead -Stromversorgungssystemen: Sie bieten mechanische Stabilität und sicherstellen elektrische Isolierung.Sie bestehen aus Materialien mit hohem Dielektrikum wie Porzellan, Glas oder fortgeschrittenen Polymeren und verhindern elektrische Leckagen, indem sie eine zuverlässige Barriere zwischen lebenden Leitern und geerdeten Strukturen aufrechterhalten.Diese Isolierung wird verwendet, um Kurzkreise zu verhindern und eine sichere, ununterbrochene Leistungsübertragung zu gewährleisten.

Abgesehen von der elektrischen Isolierung sind Häckenisolatoren gebaut, um erhebliche mechanische und Umweltbelastungen zu bewältigen.Sie unterstützen Stromleitungen gegen Kräfte aus Wind, Eis und Schnee und tragen dazu bei, die ordnungsgemäße Ausrichtung und Spannung aufrechtzuerhalten.Durch die Minimierung von Leitungssagging und übermäßiger Bewegung verringern sie das Risiko mechanischer Fehler, die das elektrische Netzwerk stören könnten.Darüber hinaus sind diese Isolatoren so konzipiert, dass sie der Exposition gegenüber Feuchtigkeit, Umweltverschmutzung und verlängerter UV-Strahlung standhalten, was auch bei harten Bedingungen langfristig langfristig festgestellt wird.

Die ordnungsgemäße Installation und Wartung sind der Schlüssel zur Maximierung der Zuverlässigkeit von Häckelnisolatoren.Sie können strenge Verfahren befolgen, um sie vor Ort zu sichern und regelmäßig Inspektionen durchzuführen, insbesondere in Bereichen, die anfällig für hohe Verschmutzung oder extremes Wetter sind.Die routinemäßige Wartung hilft, frühe Anzeichen von Verschleiß zu erkennen, zeitnahen Ersatz zu ermöglichen und die Wahrscheinlichkeit von Leistungsstörungen zu verringern.Durch sorgfältige Überwachung und Instandhaltung tragen Fesselisatoren zur Stabilität und Effizienz von elektrischen Verteilungssystemen bei.

Verwendung von Fesselisolatoren

Die Isolatoren vom Typ Häpper sind nützliche Komponenten in elektrischen Stromversorgungssystemen und spielen eine wichtige Rolle im Overhead Stromübertragung, Umspannwerke, Eisenbahnelektrifizierung und Telekommunikation.Ihre Hauptfunktion besteht darin, mechanische Unterstützung und elektrische Isolierung bereitzustellen, um sicherzustellen, dass Leiter sicher positioniert bleiben und gleichzeitig unbeabsichtigten elektrischen Kontakt mit Stützstrukturen verhindern.

Stromübertragung

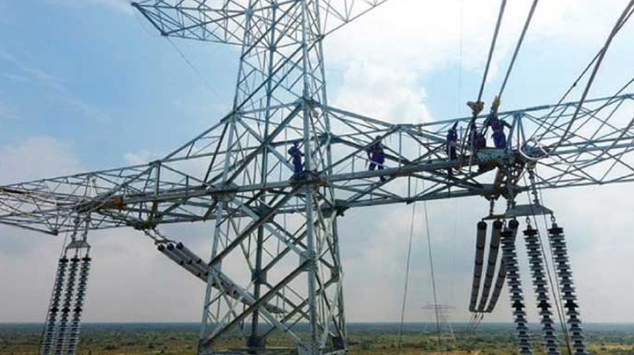

Abbildung 6. Leistungsübertragung

Diese Isolatoren sind so konzipiert, dass sie sowohl nackte als auch isolierte Kabel berücksichtigen und dazu beitragen, die ordnungsgemäßen elektrischen Genehmigungen aufrechtzuerhalten.Indem sie die Leiter sicher an Ort und Stelle halten, verringern sie das Risiko von Kurzschaltkreisen, elektrischen Leckagen und Geräteausfällen.Ihre Zuverlässigkeit ist besonders wichtig in Stromverteilungsnetzen, in denen sie dazu beitragen, Strom sicher und effizient an Häuser, Unternehmen und Branchen zu liefern.

Umspannwerke

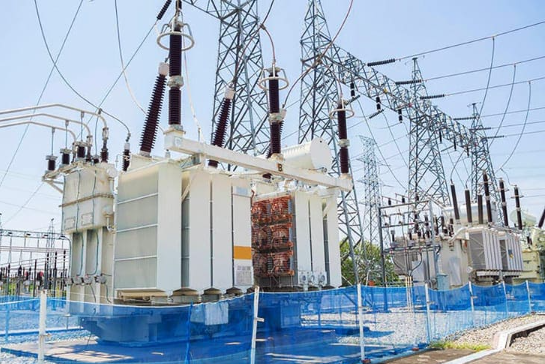

Abbildung 7. Umspannwerke

In Umspannwerken werden Häpperisolatoren verwendet, um schwerwiegende Komponenten wie Busbars und Schalter zu unterstützen und zu isolieren.Diese Komponenten verarbeiten Hochspannungsstrom und machen sowohl für die Betriebseffizienz als auch für die Sicherheit eine ordnungsgemäße Isolationsdynamik.Durch die Verhinderung unerwünschter elektrischer Entladung helfen Häppelisolatoren sicher, dass die Stromversorgung reibungslos durch das System ohne Störungen oder Gefahren fließt.

Eisenbahnelektrifizierung

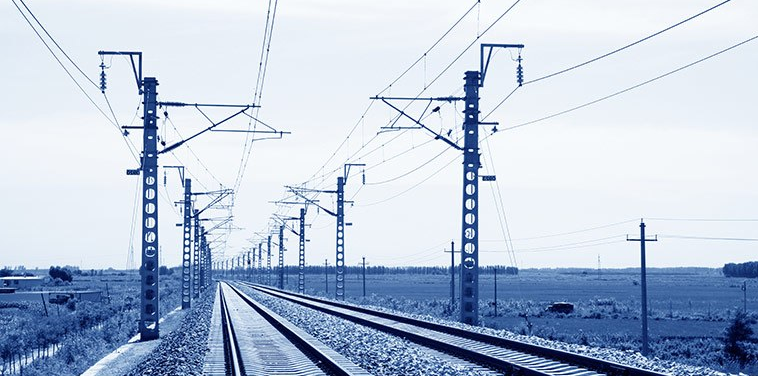

Abbildung 8. Eisenbahnelektrifizierung

Die Eisenbahnelektrififizierungssysteme hängen auch von Häckelisolatoren für einen sicheren und effizienten Betrieb ab.Sie bieten eine Isolierung und mechanische Stabilität für Overhead -Katzenärsysteme, die elektrische Züge mit Strom versorgen.Ohne wirksame Isolierung könnten elektrische Fehler zu Unterbrechungen oder Schäden für Geräte führen, wodurch diese Isolatoren für den modernen Schienenverkehr erforderlich sind.

Telekommunikation

Abbildung 9. Telekommunikation

Abgesehen von Stromsystemen spielen Fesselisatoren eine Schlüsselrolle bei der Telekommunikationsinfrastruktur.Sie unterstützen und schützen Gemeinschaftslinien, die sie sicher suspendiert haben und gleichzeitig elektrische Störungen verhindern.Zuverlässige Isolierung wird in diesem Bereich verwendet, da sie die ununterbrochene Signalübertragung über große Entfernungen aufrechterhält.Durch die Reduzierung der körperlichen Beanspruchung der Kabel und zur Minimierung des Risikos elektrischer Fehler tragen diese Isolatoren zu einer stabilen und zuverlässigen Netzwerkleistung bei.

Vor- und Nachteile von Fesselisolatoren

Profis

• Kompakt und platzeffizient: Häckelisolatoren sind kleiner und machen sie für Installationen gut geeignet, bei denen der Platz begrenzt ist.Ihr kompaktes Design ermöglicht eine flexible Montage an Stangen, Türmen und anderen Strukturen, ohne bemerkenswerte Anpassungen an der vorhandenen Infrastruktur zu erfordern.

• Kostengünstig und leicht verfügbar: Im Vergleich zu anderen Arten von Isolatoren sind fesselisulatoren erschwinglich und weithin zugänglich.Dies macht sie zu einer praktischen Wahl für Anwendungen mit niedrigem Volt und budgetbewusster Projekte, um sicherzustellen, dass die Anforderungen an die elektrische Isolierung ohne übermäßige Kosten erfüllt werden.

• Einfache Installation und Wartung: Die Installation von Häckelisolatoren ist unkompliziert und erfordert nur grundlegende Werkzeuge.Im Gegensatz zu größeren oder komplexeren Isolatoren fordern sie keine spezialisierte Ausrüstung oder ein umfangreiches technisches Fachwissen.Dies vereinfacht sowohl die anfängliche Installation als auch die routinemäßige Wartung und senkt die Arbeitskosten und Ausfallzeiten.

• Starker Widerstand gegen Umweltbedingungen: Häckelisolatoren sind so gebaut, dass sie verschiedenen Wetterbedingungen standhalten, einschließlich Regen, extremen Temperaturen und UV -Exposition.Porzellan- und Polymermodelle bieten eine verbesserte Haltbarkeit und gewährleisten eine zuverlässige Leistung über lange Zeiträume.Ihr Widerstand gegen Feuchtigkeit und Temperaturschwankungen macht sie ideal für Außenanwendungen.

Nachteile

• Begrenzte Spannungshandhabung: Aufgrund ihrer Größe und ihres Designs eignen sich die Häcken von Isolatoren nicht für Hochspannungsanwendungen.Sie werden hauptsächlich in niedrigen und mittleren Spannungssystemen verwendet, und die Überschreitung ihrer Nennkapazität kann zu einem Isolationsversagen oder zu elektrischen Gefahren führen.

• Anfälligkeit für mechanische Belastungen: Während sie eine gute Isolierung bieten, sind Fesselisolatoren nicht für hohe mechanische Lasten ausgelegt.Übermäßige Spannungen, starke Schwingungen oder starke Leiterbewegungen können ihre strukturelle Integrität schwächen und möglicherweise ein frühes Versagen verursachen.

• Fragilität von Porzellanmodellen : Porzellan -Häcken -Isolatoren können unter normalen Bedingungen, obwohl er langlebig ist, anfällig für Bruch sein, wenn sie starke Auswirkungen ausgesetzt sind.Mit ihnen während der Installation und Wartung mit ihnen zu handhaben, wird verwendet, um versehentliche Schäden zu vermeiden.

• Korrosionsrisiko in Metallkomponenten: Die Metallbeschläge, die in fesseligen Isolatoren wie Bolzen und Klammern verwendet werden, können im Laufe der Zeit, insbesondere in Küsten- oder Industrieumgebungen mit hoher Luftfeuchtigkeit und Verschmutzung, korrodieren.Regelmäßige Inspektionen und Schutzbeschichtungen können dazu beitragen, dieses Problem zu mildern.

• Reduzierter Kriechenteilung: Häckelisolatoren haben eine relativ kurze Kriechentfernung, was bedeutet, dass sie in Gebieten mit starker Verschmutzung, Salzablagerungen oder hoher Luftfeuchtigkeit weniger effektiv sind.Unter solchen Bedingungen können Verunreinigungen leitende Wege schaffen, wodurch ihre Isolierungseffizienz verringert und das Risiko einer elektrischen Leckage erhöht wird.

Installationsprozess von Fesselisolatoren auf Stromleitungen

Die Installation von Häppeldisolatoren auf Stromleitungen erfordert sorgfältige Planung und Ausführung, um die elektrische Sicherheit und langfristige Zuverlässigkeit zu gewährleisten.Jeder Schritt muss Präzision gemäß den Richtlinien und Branchenstandards durchgeführt werden.Im Folgenden finden Sie einen strukturierten Ansatz zum Installationsprozess:

Vorbereitung und Sicherheitsmaßnahmen

Vor Beginn der Installation müssen alle erforderlichen Sicherheitsvorkehrungen vorhanden sein, um Sie und Ihre Ausrüstung zu schützen.Sie sollten isolierte Handschuhe, Sicherheitsgurte, Helme und Schutzbrillen tragen, um elektrische Gefahren und Körperverletzungen zu verhindern.Die Schaltung sollte nach Möglichkeit de-verstärkt werden, um Risiken zu minimieren.Wenn Live-Line-Arbeiten erforderlich sind, müssen spezielle Sicherheitsverfahren und isolierte Tools verwendet werden.

Werkzeuge und Ausrüstungsprüfung

Vor dem Start sollten alle Werkzeuge und Materialien zusammengestellt und auf die richtige Funktion geprüft werden.Dies umfasst Schraubenschlüssel, Schraubendreher und Zange sollten in gutem Zustand sein und für die Installation geeignet sein.Bolzen, Unterlegscheiben und Klammern müssen auf Defekte oder Korrosion inspiziert werden, um eine sichere Befestigung sicherzustellen.Wenn Sie in Höhen arbeiten, müssen sichere Leitern, Eimer -LKWs oder Kletterausrüstung ordnungsgemäß positioniert und überprüft werden.

Standortbewertung und Platzierungsplanung

Eine gründliche Bewertung der Installationsstelle stellt sicher, dass der Isolator korrekt positioniert ist, um elektrische und mechanische Belastungen zu unterstützen.Dieser Schritt beinhaltet die Identifizierung der korrekten Montagepunkte basierend auf Spannungsstufen, Linienkonfiguration und mechanischen Spannungsfaktoren.Sicherstellen, dass die Isolatoren in Entfernungen platziert werden, die elektrische Leckagen und mechanische Belastung der Leiter verhindern.Windbelastungen, Temperaturschwankungen und Exposition gegenüber Verunreinigungen sollten für die langfristige Leistung in Betracht gezogen werden.

Montage des Fesselisators

Bei der ordnungsgemäßen Planung beginnt die Installation des Isolators nach dem Systemdesign, um die ordnungsgemäße elektrische Freigabe aufrechtzuerhalten.Bolzen und Befestigungselemente sollten auf die empfohlenen Drehmomentspezifikationen festgezogen werden, um die Lockerung unter Betriebsspannung zu verhindern.Der Leiter sollte fest festgeklemmt werden, um eine stabile elektrische Verbindung zu gewährleisten und gleichzeitig die erforderliche Flexibilität zu ermöglichen.

Sicherung und endgültige Anpassungen

Sobald der Isolator montiert ist, stellen zusätzliche Schritte sicher, dass seine Haltbarkeit und Wirksamkeit.Alle Verbindungen sollten entsprechend, aber nicht überholt werden, um den Isolator oder die Hardware zu vermeiden.Fehlausrichtung kann zu mechanischer Belastung und frühzeitigen Versagen führen, sodass bei Bedarf Anpassungen vorgenommen werden sollten.

Inspektion und Test nach der Installation

Eine endgültige Überprüfung stellt sicher, dass der Isolator korrekt installiert und Betriebsbereit bereitgestellt wird.Suchen Sie nach Rissen, losen Verbindungen oder falsch ausgerichteten Komponenten, die sich auf die Leistung auswirken könnten.Wenden Sie eine mäßige Kraft an, um zu bestätigen, dass der Isolator unter typischen Betriebsbedingungen sicher ist.Bei Bedarf können Isolationsbeständigkeitstests durchgeführt werden, um eine ordnungsgemäße elektrische Isolation zu überprüfen.

Abschluss

In den Fesselisolatoren bieten ihre robusten Design- und vielfältigen materiellen Optionen maßgeschneiderte Lösungen für unterschiedliche Umweltherausforderungen und betriebliche Anforderungen an Stromverteilungssystemen an.Von Glas bis zu Polymer- und Porzellanvarianten bietet jeder Art von Häppeldisolator spezifische Vorteile und Eignung für unterschiedliche Spannungsniveaus und mechanische Belastungen, wodurch die Belastbarkeit und Stabilität elektrischer Netzwerke gewährleistet ist.Während sich die Technologie entwickelt und die Anforderungen an Stromversorgungssysteme wachsen, wird die Rolle dieser Isolatoren zunehmend eingesetzt, wodurch die Bedeutung der fundierten Auswahl, die sorgfältige Installation und die sorgfältige Wartung zur Optimierung ihrer Leistung und der Verlängerung ihrer Lebensdauer bei der Sicherung elektrischer Infrastruktur hervorgehoben wird.

Häufig gestellte Fragen [FAQ]

1. Werden Isolatoren vom Typ Häppchen für Spannung verwendet?

Insulatoren vom Typ Häckel werden hauptsächlich in Niederspannungsanwendungen verwendet.Sie sind nicht so ausgelegt, dass Hochspannungen direkt verarbeitet werden.Normalerweise dienen sie dazu, Gemeinkostenlinien an Polen oder als Verbindungsanpassungen in verschiedenen Konfigurationen zu sichern, bei denen ihre Hauptaufgabe eher mechanische Unterstützung als Spannungsisolierung ist.

2. Wie berechnet man Fesseln?

Wenn Sie durch "Berechnung von Fesseln" die erforderliche Anzahl oder ihre Spezifikationen feststellen, hängt dies von der mechanischen Belastung ab, die sie unterstützen müssen.Dies beinhaltet die Berücksichtigung von Faktoren wie der Spannung in der Linie, den Umgebungsbedingungen und Sicherheitsfaktoren.Die Berechnung basiert typischerweise auf der erwarteten mechanischen Belastung und der Bruchfestigkeit des Isolators.

3. Was ist die Kapazität eines Häzesisolators?

Die Kapazität eines Häppelsisolators bezieht sich normalerweise eher auf seine mechanische Festigkeit als auf ein elektrisches Merkmal.Diese Kapazität wird durch die maximale Belastung definiert, die der Isolator verarbeiten kann, bevor er ausfällt, häufig in Kilogramm oder Pfund bewertet.Die genaue Kapazität sollte basierend auf den Anforderungen der Installation ausgewählt werden, einschließlich Sicherheitsmargen für Bedingungen wie Wind und Eislast.

4. Wie benutzt man einen Häpperisolator?

Um einen Häppeldeiler zu verwenden, wird er je nach Konfiguration des Stromverteilungsnetzwerks horizontal oder vertikal montiert.Der Isolator verfügt über Löcher, durch die entweder ein Bolzen oder ein Stift geleitet wird, um das elektrische Kabel zu sichern.In der Praxis beinhaltet die Installation das Anbringen des Häppelsisolators an einem Pol oder Kreuzarm und dann die Verwendung einer Leiterbindung, um die Stromleitung zu sichern.Die Installation muss sicherstellen, dass ein minimaler Spannung auf den Isolator platziert wird, um mechanische Ausfälle zu vermeiden.

5. Was ist die Winkelkapazität einer Fessel?

Die Winkelkapazität einer Fessel bezieht sich auf den Winkelnbereich, durch den sie sich sicher drehen oder schwenken kann und gleichzeitig die Last effektiv tragen kann.Dies ist meistens wichtig in Netzwerken, in denen sich Linien bewegen oder schwanken können.Häckelisolatoren sind so konzipiert, dass sie eine gewinne Bewegung ermöglichen, ohne den Leiter zu belasten oder die Integrität der elektrischen Isolierung zu beeinträchtigen.Diese Kapazität ist gefährlich bei der Aufrechterhaltung eines zuverlässigen Dienstes in Bereichen, die aufgrund von Umweltfaktoren Winde oder Linienbewegungen unterliegen.
