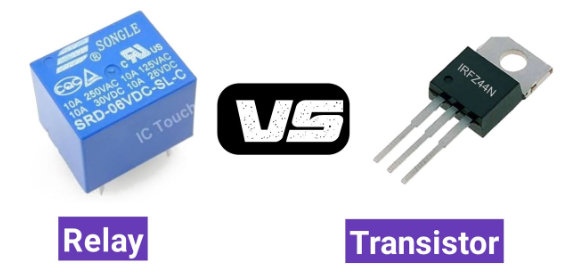

Staffeln gegen Transistoren: Ein praktischer Leitfaden zur Auswahl der besten Option

In der Elektronik sind diese Komponenten wichtig, um ihre Schlüsselrolle bei der Steuerung des Stromflusses durch Schaltungen zu spielen.Obwohl sie diesen gemeinsamen Zweck teilen, arbeiten Relais und Transistoren auf grundsätzlich unterschiedliche Weise, die für verschiedene Anwendungen geeignet sind.Dieser Artikel wird in die einzigartigen Funktionen beider Geräte eintauchen, ihre Leistung vergleichen und Sie dazu führen, wann Sie jeweils jeweils Ihre Anforderungen verwenden können.

Katalog

Relais und Transistoren verstehen

Relais und Transistoren werden beide verwendet, um den Stromfluss in Schaltungen zu steuern, aber sie funktionieren auf unterschiedliche Weise.

Relais

Ein Relais basiert auf mechanische Bewegungen, um eine Schaltung ein- oder auszuschalten.Wenn der Strom durch seine Spule fließt, bildet sich ein Magnetfeld.Dieses Feld bewegt eine interne Anker, die die elektrische Verbindung entweder herstellt oder bricht.Da Relais physisch Komponenten verschieben, sind sie gut geeignet, um Hochleistungslasten zu behandeln und verschiedene Teile einer Schaltung zu isolieren.

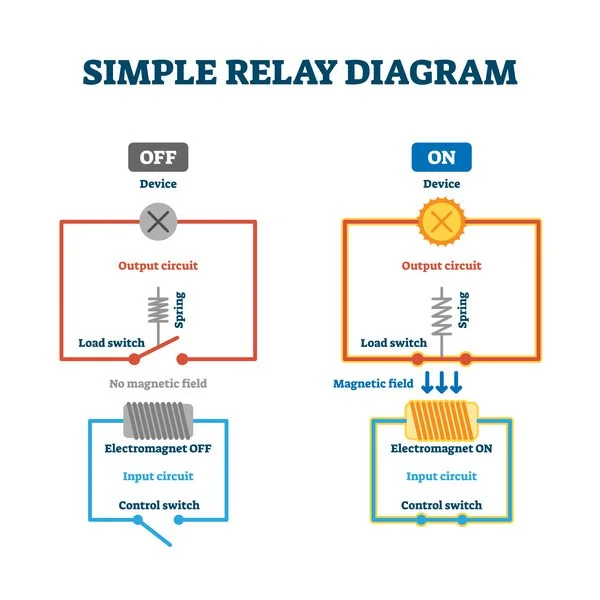

Abbildung 2. Verstehen von Relais und Transistoren

Transistor

Ein Transistor arbeitet dagegen ohne bewegliche Teile.Anstatt sich auf Magnetismus und Mechanik zu verlassen, verwendet es Halbleitereigenschaften, um den Strom zu regulieren.Ein kleines elektrisches Signal an seinem Eingang bestimmt, ob es den Stromfluss zulässt oder blockiert.Diese Fähigkeit, schnell und präzise die Transistoren in der modernen Elektronik zu wechseln, insbesondere bei Anwendungen mit geringer Leistung und Hochgeschwindigkeit.

Vergleich von Relais und Transistorenanwendungen und Leistung

Besonderheit	Staffeln	Transistoren
Krafthandling	Geeignet für Hochleistungsanwendungen, fähig zu Umschalten großer Spannungen und Ströme.	Standardmodelle verarbeiten niedrigere Spannungen (typischerweise unten 100 V), obwohl spezialisierte Transistoren höhere Leistung verwalten können.
Lastkompatibilität	Kann Widerstand, induktive und kapazitive Belastungen wechseln ohne Sättigungsrisiko.	Erfordert eine sorgfältige Auswahl und Schaltungsdesign, um zu arbeiten sicher;Überlastung kann ein Fehler verursachen.
Geschwindigkeitswechsel	Stützt sich auf mechanische Bewegungen, was zu langsamer ist Schaltzeiten.	Arbeitet schnell und geeignet für Hochfrequenz Anwendungen mit Geschwindigkeiten von bis zu 2 GHz.
Lebensdauer und Haltbarkeit	Mechanische Verschleiß reduzieren die Lebensdauer im Laufe der Zeit.	Keine beweglichen Teile, was zu längerem Betrieb führt Lebensdauer.
Kontrollmechanismus	Gesteuert durch eine Spule und einen elektromagnetischen Mechanismus.	Durch elektrische Signale gesteuert (Spannung/Strom an der Basis oder Tor).
Geräuscherzeugung	Erzeugt während des Betriebs hörbare Klickgeräusche.	Stille Operation, da es keine beweglichen Teile gibt.
Stromverbrauch	Benötigt mehr Kraft, um die Spule zu energetisieren, auch im Leerlauf.	Erfordert sehr geringe Leistung, um Zustände zu wechseln.
Größe und Integration	Sperrig und nicht für kompakte elektronische Schaltkreise geeignet.	Klein und leicht in mikroelektronische Integration integriert Schaltungen.
Ansprechzeit	Die Reaktionszeit ist in Millisekunden aufgrund mechanischer Betrieb.	Die Reaktionszeit ist in Nanosekunden oder Mikrosekunden.
Isolierung	Bietet eine galvanische Isolation zwischen Kontrolle und Last Schaltungen.	Keine inhärente elektrische Isolation;erfordert zusätzliche Komponenten zur Isolation.
Fehlermodus	Fällt normalerweise in einer offenen oder festgefahrenen Position aus.	Kann aufgrund von Überhitzung oder elektrischer Überbeanspruchung scheitern, Oft kurzfristig.
Kosten	Im Allgemeinen billiger pro Einheit, kann jedoch möglicherweise ersetzt werden im Laufe der Zeit.	In der Regel anfangs teurer, bietet aber langfristig, Zuverlässigkeit.
Anwendungsfälle	Am besten für Anwendungen, die hohe Spannung und Strom erfordern Umschaltungen wie industrielle Automatisierung und Stromverteilung.	Bevorzugt für Signalverarbeitung, Verstärkung und Hochgeschwindigkeitsschalter in digitalen Schaltkreisen.

Schaltgeschwindigkeit und vorübergehende Reaktion

Wenn schnelle Reaktionszeiten verwendet werden, übertreffen Transistoren Relais mit einem weiten Rand.Die mechanische Bewegung eines Relais braucht zig Millisekunden, um einen Schalter zu vervollständigen, was ihn relativ langsam macht.Im Gegensatz dazu arbeiten Transistoren elektronisch und wechseln in nur wenigen Nanosekunden - Millionen Male schneller als Relais.

Dieser Geschwindigkeitsvorteil ist bei Anwendungen schwerwiegend, die eine schnelle Signalverarbeitung erfordern, wie Computerprozessoren, Telekommunikation und Hochfrequenzelektronik.Während Relais bei der Stromversorgung und Isolation nützlich bleiben, macht sie ihre langsamere Reaktionszeit für Hochgeschwindigkeitsvorgänge ungeeignet.

Isolation und Sicherheit in Hochspannungsanwendungen

Bei der Arbeit mit Hochspannungsschaltungen hat die Verhinderung elektrischer Gefahren oberste Priorität.Relais bieten einen wichtigen Sicherheitsvorteil, indem es galvanische Isolation bietet, was bedeutet, dass zwischen dem Steuerkreis und der Last keine direkte elektrische Verbindung besteht.Diese Trennung schützt sowohl Sie als auch empfindliche Elektronik vor gefährlichen Spannungsspitzen oder versehentlichen Schocks.

Im Gegensatz dazu haben Transistoren keine eingebaute Isolation.Die Kontroll- und Lastschaltkreise haben einen direkten elektrischen Weg, wodurch das Risiko einer Schädigung durch Hochspannungsstschwellen erhöht wird.Um Sicherheit und Zuverlässigkeit aufrechtzuerhalten, sind zusätzliche Schutzmaßnahmen-wie Isolierung, Optokoppler oder ESD-Schutz (Electrostat Entlastung)-häufig erforderlich, insbesondere bei Hochleistungsanwendungen.

Kompatibilität mit AC- und DC -Leistung

Relais können sowohl Wechselstrom- als auch Gleichstromleistung effizient über einen weiten Bereich von Spannungen und Strömen schalten.Ihr mechanischer Betrieb ermöglicht es ihnen, unterschiedliche Leistungsstufen zu verarbeiten, ohne spezielle Schaltungskonfigurationen zu erfordern, sodass sie in elektrischen Systemen sehr vielseitig vielseitig sind.

Transistoren erfordern zwar in der Lage, mit Wechselstromsignalen zu arbeiten, erfordern zwar sorgfältig, um korrekt zu funktionieren.Sie müssen innerhalb bestimmter Spannungsgrenzen bleiben, um den stabilen Betrieb aufrechtzuerhalten und eine Signalverzerrung zu verhindern.Aufgrund dieser Einschränkungen sind Transistoren nicht ideal für Hochleistungs-Wechselstromanwendungen und werden typischerweise in der Signalverarbeitung mit geringer Leistung als bei direkter Wechselstromschaltung verwendet.

Langlebigkeit und Haltbarkeit

Die Lebensdauer von Relais und Transistoren hängt von ihren Design- und Betriebsbedingungen ab.Relais verwenden mechanische Kontakte, um die Schaltkreise zu wechseln, und bei wiederholten Verwendung werden diese Kontakte aufgrund von Verschleiß und elektrischem Lichtbogen abgebaut.Im Laufe der Zeit verkürzt diese physische Verschlechterung ihre Lebensdauer, insbesondere in hochfrequenten Anwendungen.

Transistoren hingegen haben keine beweglichen Teile.Ihre Festkörper-Natur ermöglicht es ihnen, Millionen von Malen ohne mechanische Verschleiß zu wechseln, wodurch sie erheblich haltbarer sind.Sie sind jedoch immer noch anfällig für Beschädigungen durch Überhitzung, Spannungsspitzen und übermäßiger Strom.Um ihre Lebensdauer zu maximieren, sind ein ordnungsgemäßes Wärmemanagement und Schaltungsschutz erforderlich.

Abbildung 3. Langlebigkeit und Haltbarkeit

Alternative Schaltlösungen

Über Relais und Transistoren hinaus sind mehrere spezialisierte Schaltkomponenten für bestimmte Anwendungen ausgelegt, die Vorteile bei Geschwindigkeit, Effizienz und Leistungsbearbeitung bieten.

Solid-State Relais (SSRs)

SSRs kombinieren die Zuverlässigkeit von Transistoren mit der Funktionalität traditioneller Relais.Anstelle von mechanischen Kontakten verwenden sie eine LED, um ein lichtempfindliches MOSFET zu aktivieren, wodurch ein schnelles, verschleißfreies Schalten ermöglicht wird.Ihr Festkörperdesign reduziert den Wartungsbedarf und verbessert die langfristige Haltbarkeit.

Schütze

Die für Hochleistungsanwendungen gebauten Bauunternehmer haben sich beim Umschalten großer Ströme, wie z.Sie verwenden häufig normalerweise offene (no) Kontakte, was bedeutet, dass der Schaltkreis ausgeschaltet bleibt, bis der Schütze eingesetzt ist.Ihr robustes Design sorgt für einen sicheren und zuverlässigen Betrieb unter starken elektrischen Belastungen.

Triacs

Ein Triac ist ein Halbleitergerät, das Strom in beide Richtungen durchführen kann, was es ideal für die Wechselstromregelung macht.Zu den häufigen Anwendungen gehören Dimmer, Electric Heating Control und Variable-Geschwindigkeitsmotoren.Im Gegensatz zu Standardtransistoren vereinfachen Triacs die Wechselstromschaltung, ohne dass eine zusätzliche Berichtigung erforderlich ist.

Integrierte Schaltungen (ICs)

ICs enthalten riesige Netzwerke von Transistoren, die präzisen Hochgeschwindigkeitsumschaltungen in der modernen Elektronik ermöglichen.In Mikroprozessoren, Controllern und digitalen Systemen sind sie den Höhepunkt der Miniaturisierung und Integration in der Halbleitertechnologie dargestellt.

Praktische Verfahren für die Verwendung von Relais und Transistoren

Die Auswahl der richtigen Schaltkomponente hängt von den Eigenschaften der Last und den Betriebsanforderungen des Systems ab.Jede Option bietet unterschiedliche Vorteile, die auf Haltbarkeit, Effizienz und Geschwindigkeit basieren.

Wann kann man Relais verwenden?

Relais eignen sich gut für Anwendungen mit Hochleistungs- oder unvorhersehbaren Lasten wie Motoren, Heizelementen und Industriemaschinen.Ihre mechanischen Kontakte bieten eine starke elektrische Isolierung und schützen empfindliche Kontrollschaltungen vor Spannungsspitzen und Interferenzen.Aufgrund ihrer langsameren Schaltgeschwindigkeit und des physischen Verschleißes im Laufe der Zeit eignen sie sich jedoch am besten für Anwendungen, bei denen das Schalten eher selten als kontinuierlich ist.

Wann können Transistoren verwendet werden?

Transistoren zeichnen sich in Situationen aus, in denen schnelles, präzises Schalten wie digitale Schaltkreise, Leistungsregulierung und Signalverstärkung erforderlich sind.Ihr Festkörperbetrieb ermöglicht eine effiziente Kontrolle von niedrigen bis mittelschweren Stromlasten mit minimalem Energieverlust.Da ihnen jedoch keine eingebaute Isolation sind, können zusätzliche Schutzmaßnahmen wie Optokoppler oder zusätzliche Überlegungen zur Schaltungskonstruktion erforderlich sein, wenn es um Hochspannungen geht.

Abschluss

Das Verständnis der Unterschiede zwischen Relais und Transistoren ist für alle, die an Elektronik und Elektrotechnik beteiligt sind, nützlich.Jede Komponente bietet unterschiedliche Vorteile, abhängig von den Anforderungen Ihres Projekts, wie z. B. Stromverarbeitung, Lastkompatibilität und Schaltgeschwindigkeit.Durch die Untersuchung der spezifischen Rollen und Verhaltensweisen dieser Komponenten können Sie fundierte Entscheidungen treffen, die in Ihren Schaltkreisen verwendet werden sollen.Unabhängig davon, ob Sie die mechanische Zuverlässigkeit eines Relais oder die schnelle Wirkung eines Transistors benötigen, können Sie Ihre Stärken kennen, um Ihre Designs für Effizienz und Haltbarkeit zu optimieren.

Häufig gestellte Fragen [FAQ]

1. Was ist ein Nachteil eines Transistorausgangs im Vergleich zu einem Relaisausgang?

Ein wesentlicher Nachteil eines Transistorausgangs im Vergleich zu einem Relaisausgang ist die niedrigere Stromabwicklungsfähigkeit.Während Relais höhere Ströme wechseln und mehr elektrische Rauschen tolerieren können, sind Transistorausgänge wie solche in Festkörpergeräten empfindlicher und können durch hohe Strom- oder Spannungsspitzen beschädigt werden.

2. Was ist der Vorteil der Verwendung von Transistoren?

Transistoren bieten schnellere Schaltgeschwindigkeiten als Relais.Dies ermöglicht schnelle Reaktionszeiten in elektronischen Schaltkreisen, sodass Transistoren ideal für Anwendungen, die eine präzise Steuerung und einen hohen Frequenzbetrieb erfordern, z. B. digitale Schaltkreise und Signalverarbeitung.

3. Was kann einen Transistor beschädigen?

Mehrere Faktoren können einen Transistor schädigen, einschließlich übermäßiger Wärme, Überspannung und übermäßiger Strom.Wärme kann dazu führen, dass das Halbleitermaterial zusammenbricht, während Überspannung und übermäßiger Strom zu Pannen und Shorts an den Kreuzungen des Transistors führen können.

4. Wie lange kann ein Transistor dauern?

Die Lebensdauer eines Transistors erstreckt sich in der Regel über viele Jahre, wenn er innerhalb seiner festgelegten Grenzen arbeitet.Die Langlebigkeit eines Transistors wird hauptsächlich durch seine Betriebsbedingungen bestimmt.Halten Sie es unter seinen maximalen Bewertungen für Temperatur, Spannung und Strom sorgen für eine längere Betriebsdauer.

5. Woher wissen Sie, ob ein Transistor schlecht ist?

Um festzustellen, ob ein Transistor schlecht ist, können Sie ihn mit einem Multimeter -Satz testen, um nach Kontinuität zu prüfen oder den Widerstand über seine Kreuzungen zu messen.Ein fehlerhafter Transistor kann einen offenen Stromkreis oder einen Kurzschluss zwischen Kollektor, Emitter und Basis zeigen.In einer praktischen Umgebung können ungewöhnliche Erwärmung oder eine nicht reagierende Schaltung auch auf einen fehlerhaften Transistor hinweisen.
