RS232 vs. DB9: Der ultimative Leitfaden für ihre Unterschiede und Vorteile

Das Verständnis, wie Kommunikationsregeln und Hardware, die sie befolgen, bei der Arbeit erzeugt, hilft, Systeme zu erstellen, die zuverlässig und effizient sind.Das RS232-Protokoll ist ein bekannter Standard für die serielle Kommunikation.Es arbeitet mit dem DB9 -Anschluss zusammen, um elektronische Geräte wie Computer und Modems zu helfen, Daten zu teilen.Dieser Artikel erläutert die wichtigsten Merkmale von RS232, wie der DB9 -Anschluss funktioniert und wo sie sowohl in alten als auch in neuen Systemen verwendet werden.Es gibt einen klaren Überblick darüber, warum sie für die elektronische Kommunikation wichtig sind.

Katalog

Verständnis des RS232 -Protokolls

Abbildung 2. RS232 -Protokoll

RS232, oder "Empfohlener Standard 232, "ist ein weit verbreitetes Protokoll für die serielle Kommunikation. Es definiert, wie elektronische Geräte, insbesondere Datenanschlussgeräte (DTE) und Datenkommunikationsgeräte (DCE), Austauschinformationen. Ein DTE ist normalerweise ein Computer, während ein DCE normalerweise ein Modem oder ein Modem ist oderEin weiteres Kommunikationsgerät.

RS232 überträgt die Daten in Binärform unter Verwendung spezifischer Spannungsniveaus, um '1' und '0 darzustellen.Eine Spannung zwischen -25 V und -3 V repräsentiert eine binäre '1', während eine Spannung zwischen +3 V und +25 V ein binäres '0' darstellt.Diese klaren Unterschiede helfen, Fehler selbst in Umgebungen mit elektrischem Rauschen zu minimieren.

Um die Kommunikation zu strukturieren, unterteilt RS232 Daten in einzelne Einheiten, die als Frames bezeichnet werden.Jeder Frame besteht aus einem Startbit, Datenbits, Paritätsbit und Stoppbits.Betrachten Sie ein Szenario, in dem ein Computer (DTE) einen Befehl an ein Modem (DCE) sendet.Der Computer codiert seine Nachricht in Binärdatum wie "11011101" und überträgt sie durch ein RS232 -Kabel.Das Modem empfängt dieses Signal, verarbeitet es und kann mit einer weiteren binären Sequenz wie "11010101" reagieren.

Abbildung 3.. Verständnis des RS232 -Protokolls

Wie funktioniert RS232?

RS232 arbeitet mit einem Punkt-zu-Punkt-Kommunikationsmodell, was bedeutet, dass es zwei Geräte-einen Absender und ein Empfänger-ohne Vermittler verbindet.Es verwendet eine asynchrone Übertragung, dh Daten werden gleichzeitig gesendet, ohne dass beide Geräte ein synchronisiertes Taktsignal teilen müssen.Dies ermöglicht eine flexible und unabhängige Kommunikation.

Jedes Datenteil, das über RS232 gesendet wurde, folgt einer strukturierten Sequenz, um sicherzustellen, dass das Empfangsgerät es korrekt interpretieren kann.Ein vollständiges Datenpaket enthält:

• Ein Startbit - Signal den Beginn der Datenübertragung, indem Sie auf eine Logik „0“ (niedrige Spannung) umstellen.

• Datenbits -Typischerweise 7-Bit-ASCII-Zeichen, die die tatsächlichen Informationen darstellen.

• Ein Paritätsbit (Optional) - Wird für die grundlegende Fehlererkennung verwendet, wobei der Empfänger bei Übertragungsfehlern hilft.

• Ein oder zwei Stoppbits - Markieren Sie das Ende des Datenpakets mit einer Logik „1“ (Hochspannung).

Wenn keine Daten übertragen werden, bleibt die RS232 -Linie in einer negativen Spannung, was auf einen Leerlaufzustand hinweist.Der Empfänger überwacht kontinuierlich die Linie für einen Übergang von negativer zur Nullspannung, wodurch die Ankunft eines Startbits signalisiert wird.Nach der Erkennung synchronisiert sich der Empfänger selbst, um die folgenden Datenbits in den richtigen Intervallen zu lesen.

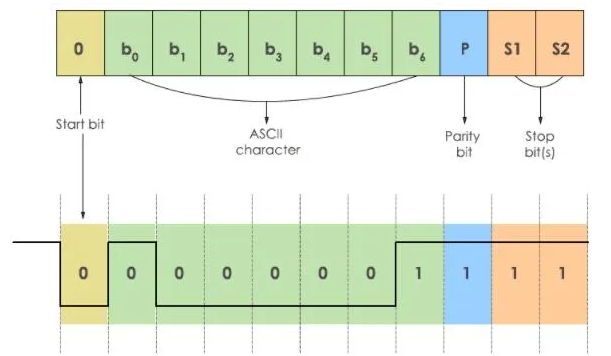

Abbildung 4. Wie funktioniert RS232?

DB9 -Steckerübersicht

Abbildung 5. DB9 -Stecker

Der DB9-Stecker ist eine Art D-Subminiatur (D-Sub) -Becke (D-SUB), der für seine kompakte Größe und neun-polige (männliche) oder neun-socketische (weibliche) Konfiguration bekannt ist.Es ist für Anwendungen ausgelegt, die eine zuverlässige physische Verbindung in Umgebungen mit begrenzten Raum erfordern, ohne die Haltbarkeit oder Leistung zu beeinträchtigen.

Der DB9 -Anschluss verfügt über zwei Anordnungen von Kontakten, die wie folgt angeordnet sind:

• Obere Reihe: Fünf Stifte oder Steckdosen

• Untere Reihe: Vier Stifte oder Steckdosen

Dieses Layout bietet mehrere Verbindungspunkte, während das Design kompakt und einfach in verschiedene elektronische Geräte integriert wird.Die stabile Konstruktion sorgt für eine stabile Verbindung und verringert das Risiko von Datenverlust oder Signalstörungen.

Anwendungen von DB9 -Anschlüssen

DB9 -Anschlüsse waren einst eine Standardfunktion in PCs und Servern und stellten serielle Verbindungen für Peripheriegeräte wie Tastaturen, Mäuse und Joysticks bereit.Vor der weit verbreiteten Einführung von USB und FireWire spielten diese Anschlüsse eine Schlüsselrolle bei der alltäglichen Computing und ermöglichten eine zuverlässige Kommunikation zwischen Geräten.Obwohl neuere Schnittstellen DB9 in Unterhaltungselektronik weitgehend ersetzt haben, bleibt sie in Legacy -Systemen und spezialisierten industriellen Anwendungen nützlich, bei denen Kompatibilität mit älterer Hardware erforderlich ist.

Einer der Hauptgründe, warum der DB9-Anschluss noch verwendet wird, ist die standardisierte Pin-Konfiguration, die durch den seriellen Grenzflächenstandard EIA/TIA-232 definiert ist.Dies gewährleistet eine breite Kompatibilität für verschiedene Geräte und Hersteller, sodass die Integration in vorhandene Systeme ohne benutzerdefinierte Änderungen einfach ist.Aufgrund seines rauen Designs und seiner sicheren Verbindung wird der DB9 in Umgebungen, in denen eine zuverlässige, ununterbrochene Kommunikation schwerwiegend ist, häufig verwendet.Dazu gehören:

• Fertigungseinrichtungen - Wird für die Steuerung und Automatisierung von Industriemaschinen verwendet.

• Wissenschaftliche Labors - stellt einen stabilen Datenaustausch zwischen Instrumenten und Computern sicher.

• Feldausrüstung -häufig in Militär-, Luftfahrt- und Transportsystemen, die langlebige, langlebige Verbindungen erfordern.

RS232 gegen DB9 3D -Modell

RS232 3D -Modell

Abbildung 6. RS232 3D -Modell

DB9 3D -Modell

Abbildung 7. DB9 3D -Modell

RS232 gegen DB9 Schlüsselmerkmale

Besonderheit	RS232 Merkmale	DB9 -Eigenschaften
Designzweck	Sichere und stabile Verbindung für die serielle Kommunikation	Verbessert die Zuverlässigkeit und Haltbarkeit in 9-poligen Serien Verbindungen
Geformte Kapuzen	Schützt die interne Verkabelung, verbessert die Abschirmung	Nicht speziell erwähnt
Sichern Sie den Anhang	Daumenbande verhindern versehentliche Unterbrechungen	Unterstützt sowohl männliche als auch weibliche Konfigurationen
Kabelkonfiguration	Gerade Verkabelung sorgt für einen Eins-zu-Eins-Stift Verbindung	Nicht angegeben
Leichte Wartung	Standardisierte Verkabelung minimiert Missvereiderisiken	Unterstützt eine einfache Integration in verschiedene Systeme
Schubunterdrückung	Nicht speziell erwähnt	Eingebauter Anstiegsschutz mit Hochgeschwindigkeitslawinen Dioden

Vor- und Nachteile von RS232 und DB9

Profis von RS23

RS232 bleibt aufgrund seiner umfassenden Kompatibilität, des Rauschwiderstands und seiner Kosteneffizienz ein weit verbreitetes serielles Kommunikationsprotokoll.Einige seiner wichtigsten Vorteile sind:

• Zuverlässige Kommunikation über moderate Entfernungen - Unterstützt die Datenübertragung bis zu 50 Fuß, insbesondere zu niedrigeren Baudraten, wodurch es für viele industrielle und ältere Systeme geeignet ist.

• Hoher Widerstand gegen elektrische Rauschen - verwendet Spannungsniveaus von ± 5 V oder höher, wodurch die Signalintegrität in elektrisch verrauschten Umgebungen wie Fabriken oder Industrieanlagen aufrechterhalten wird.

• Kostengünstig und leicht integriert - Verschiedene RS232 -Adapter und -Verwandler (z. B. RS232 bis RS485, USB oder Ethernet) ermöglichen eine nahtlose Integration in moderne Geräte, wodurch der Nutzen älterer Geräte erweitert wird, ohne vollständige Systemüberholungen zu erfordern.

• Integrierte Fehlererkennung - Das Protokoll enthält einfache Fehlerkorrekturmechanismen, die zur Gewährleistung der Datenzuverlässigkeit helfen, wodurch die Chancen von beschädigten Übertragungen verringert werden.

Nachteile von RS232

Während RS232 in vielen Szenarien Zuverlässigkeit bietet, verfügt es über mehrere Nachteile, die den Nutzen in modernen, Hochgeschwindigkeits- und Mehrfach-Geräte-Kommunikations-Setups einschränken:

• Begrenzte Skalierbarkeit -RS232 unterstützt nur einen einzelnen Master und einen einzelnen Sklaven und verhindert deren Verwendung in Multi-Knoten-Netzwerken, in denen mehrere Geräte effizient kommunizieren müssen.

• Höhere Systemkosten in bestimmten Anwendungen -Im Gegensatz zu Protokollen, die für die direkte Kommunikation zwischen Chip-to-Chip- oder Chip-to-Sensor-Kommunikation entwickelt wurden, erfordert RS232 zusätzliche Transceiver-Chips, um ordnungsgemäß zu funktionieren, wodurch sowohl die Komplexität als auch die Kosten erhöht werden.

• Signalverschlechterung bei höheren Geschwindigkeiten und längeren Entfernungen - RS232 verwendet eine unausgeglichene Signalübertragung, die über längere Kabelläufe oder höhere Baudraten unzuverlässig wird.Infolgedessen steigen die Fehler und verringern die Gesamt -Kommunikationsstabilität.

Vorteile von DB9

Obwohl DB9 -Anschlüsse ein älterer Steckertyp sind, bleiben sie in bestimmten Anwendungen aufgrund ihrer Haltbarkeit, Kompatibilität und der Fähigkeit, längere Kabellängen zu unterstützen.Einige ihrer wichtigsten Vorteile sind:

• Unterstützt längere Kabelläufe - Im Gegensatz zu modernen Schnittstellen wie USB kann DB9 Daten über größere Entfernungen ohne signifikanten Signalabbau übertragen.Dies macht es besonders nützlich in industriellen Umgebungen, in denen häufig lange Kabel erforderlich sind.

• Flexible Integration in moderne Systeme - Die weit verbreitete Verfügbarkeit von DB9 -Konvertern (z. B. DB9 bis USB oder Ethernet) ermöglicht es älteren Geräten, ohne umfangreiche Hardware -Änderungen verwendet zu bleiben.

• Zuverlässige serielle Kommunikation -DB9-Steckverbinder bieten eine stabile und strukturierte Methode für den seriellen Datenaustausch, wodurch sie für industrielle Automatisierung, Laborgeräte und Legacy-Computersysteme geeignet sind.

Nachteile von DB9

Während DB9 -Steckverbinder noch verwendet werden, haben sie auch mehrere Nachteile, die ihre Einführung in modernen Designs einschränken:

• Sperriges Design -Im Vergleich zu neueren, kompakteren Anschlüssen macht die größere Größe von DB9 es weniger für räumlich eingeschränkte Geräte und moderne Unterhaltungselektronik geeignet.

• Exponierte Stifte sind anfällig für Beschädigungen - Der männliche DB9 -Stecker verfügt über exponierte Stifte, die sich biegen oder brechen können, wenn sie nicht sorgfältig behandelt werden, was möglicherweise zu Verbindungsfehlern führt.

• Weniger sichere Verbindung ohne Daumenschrauben -Während DB9-Anschlüsse schnell eingesteckt werden können, ohne die Daumenzieher zu befestigen, erhöht dieser Ansatz das Risiko eines versehentlichen Unterbrechungen, insbesondere in Hochvibrationsumgebungen, in denen eine sichere physische Verbindung von wesentlicher Bedeutung ist.

DB9 von RS232 unterscheiden

RS232 und DB9 dienen unterschiedlichen Zwecken in der seriellen Kommunikation.RS232 ist ein Kommunikationsprotokoll, das die elektrischen Signal- und Datenaustauschregeln definiert, während DB9 ein bestimmter Typ von Steckern ist, der häufig zur Implementierung dieses Protokolls verwendet wird.

DB9-Anschlüsse werden in RS232-basierten Systemen häufig verwendet, da sie eine strukturierte und zuverlässige physische Verbindung anbieten.Die RS232 -Kommunikation erfordert jedoch keine DB9 -Anschlüsse - Devices können über direkte Lötverbindungen oder alternative Anschlüsse wie DB25 verknüpft werden.

Die Verwendung von DB9 Connectors bietet Vorteile wie:

• Einfachere Installation und Entfernung - Geräte können leicht angeschlossen und getrennt werden, ohne die Verkabelung zu ändern.

• Bessere Wartung und Fehlerbehebung - Fehlere Kabel oder Anschlüsse können ersetzt werden, ohne das gesamte System neu zu verdrahten.

Im Gegensatz dazu entfernen direkte Lötverbindungen die Notwendigkeit von Anschlüssen, sodass das Setup kompakter und dauerhafter wird.Dieser Ansatz verringert jedoch auch die Flexibilität, da Änderungen oder Reparaturen das Entladungs- und Wiederverdrahtung erfordern, anstatt einfach ein Kabel auszutauschen.

Hersteller von DB9

Mit über 95 Jahren Erfahrung ist Tripp Lite ein führender Hersteller von Strom- und Konnektivitätslösungen.Das Unternehmen hat seinen Hauptsitz in Chicago, Illinois, und hat eine starke globale Präsenz eingerichtet, in der Branchen bedient werden, die eine zuverlässige Hochleistungstechnologie erfordern.Tripp Lite ist auf die Entwicklung dauerhafter und effizienter Konnektivitätsprodukte spezialisiert, einschließlich DB9 -Steckverbinder, die in der seriellen Kommunikation verwendet werden.Der Schwerpunkt des Unternehmens auf Qualitätskontrolle und Innovation stellt sicher, dass seine Produkte den Bedürfnissen sowohl der kleinen Benutzer als auch der großen Rechenzentren entsprechen.

Abschluss

Durch das Erlernen des RS232 -Protokolls und des DB9 -Anschlusses ist klar, dass beide eine wichtige Rolle bei der seriellen Kommunikation spielen.Obwohl neuere Technologien existieren, sind RS232 und DB9 immer noch nützlich, da sie stark, kompatibel sind und einzigartige Vorteile haben.Das Verständnis dieser Systeme zeigt, wie sich die Kommunikationstechnologie verbessert hat und warum zuverlässige Datenübertragung heutzutage wichtig ist.Dieses Wissen hilft Ihnen dabei, diese Technologien besser einzusetzen und die Kommunikation in verschiedenen Situationen stark und effizient zu machen.
