Grundlagen der operativen Verstärker: Invertierende und nicht invertierende Schaltungen

Betriebsverstärker, allgemein als OP-Ampere bezeichnet, dienen aufgrund ihrer Vielseitigkeit und Effizienz bei der Signalverarbeitung als Rückgrat des modernen elektronischen Designs.Diese grundlegenden Komponenten werden in verschiedenen Anwendungen verwendet, von der industriellen Automatisierung bis hin zur Unterhaltungselektronik, aufgrund ihrer Fähigkeit, elektronische Signale mit Genauigkeit zu verstärken, zu filtern und zu manipulieren.In diesem Artikel geht es um die komplizierten Funktionen von invertierenden und nicht invertierenden Operationsverstärkern, wobei sie ihre unterschiedlichen Konfigurationen, Betriebsmechanismen und breiten Anwendungen untersuchen, wodurch ihre erforderliche Rolle bei der Verbesserung der Leistung und Zuverlässigkeit der Schaltung hervorgehoben wird.

Katalog

Operative Verstärkerübersicht

Betriebsverstärker, oder Op-Ampere, sind die ultimativen Komponenten in elektronischen Schaltungen.Sie werden aufgrund ihrer Fähigkeit, hohe Verstärkung, geringe Verzerrung und signifikante Inputimpedanz zu erzielen, weit verbreitet.Diese Eigenschaften machen Op-Ampere ideal, um verschiedene elektrische Signale wie Spannung und Strom zu verstärken.

OP-AMPs fungieren als Signalverstärker und erhöhen die Stärke schwacher elektrischer Eingänge, damit sie effektiv verarbeitet oder verwendet werden können.Diese Verstärkung wird in Anwendungen verwendet, die von Signalverarbeitungs- und Steuerungssystemen bis hin zu Audiogeräten und Instrumenten reichen.Zusätzlich zur Verstärkung können OP-Ampere die erforderlichen mathematischen Operationen ausführen-wie bei Hinzufügen, Subtraktion, Integration und Differenzierung-, weshalb sie als "operative" Verstärker bezeichnet werden.

Wie funktionieren invertierende Operationsverstärker?

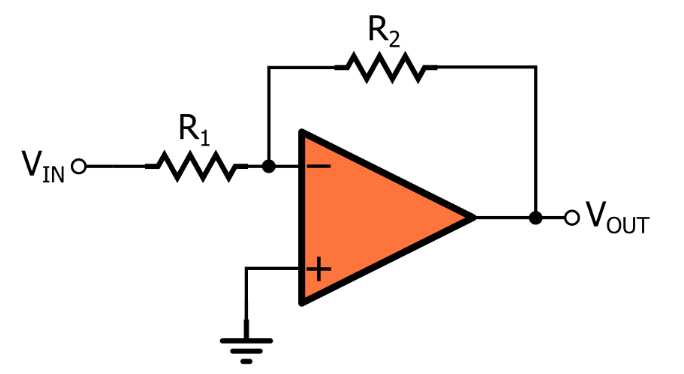

Abbildung 2. Umkehrende operative Verstärker

Der invertierende operative Verstärker ist eine weit verbreitete Konfiguration von Op-Am-Ampere, die sich auf negatives Feedback stützt, um das Signalverhalten zu ändern.Dieses Setup kehrt die Phase des Eingangssignals um, was bedeutet, dass ein positiver Eingang eine negative Ausgabe erzeugt und umgekehrt.Die Phaseninversion tritt auf, da das Eingangssignal auf das invertierende (-) Anschluss des Op-Am-Ampere angewendet wird, während das nicht invertierende (+) Klemme typischerweise geerdet ist.

Eine Schlüsselkomponente dieser Konfiguration ist die Rückkopplungsschleife, die durch Anschließen eines Widerstandes zwischen der Ausgabe und dem invertierenden Eingang gebildet wird.Zusätzlich verbindet ein anderer Widerstand das Eingangssignal mit dem invertierenden Eingang.Zusammen steuern diese Widerstände die Verstärkung des Schaltkreises und diktieren, wie viel das Eingangssignal verstärkt oder abgeschwächt wird.Die Beziehung zwischen dem Rückkopplungswiderstand und dem Eingangswiderstand bestimmt die Verstärkung, wodurch dieser Schaltkreis sowohl vorhersehbar als auch einfach zu unterschiedlichen Anwendungen angepasst wird.

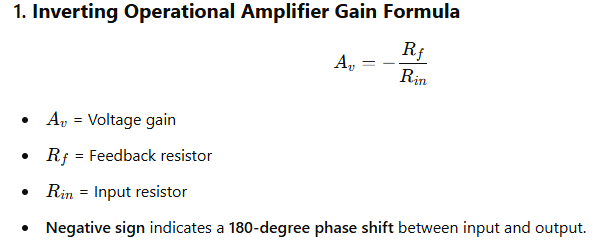

Der Gewinn für den invertierenden operativen Verstärkerkreis beträgt:

Erforschung nicht invertierender operativer Verstärker Erforschung

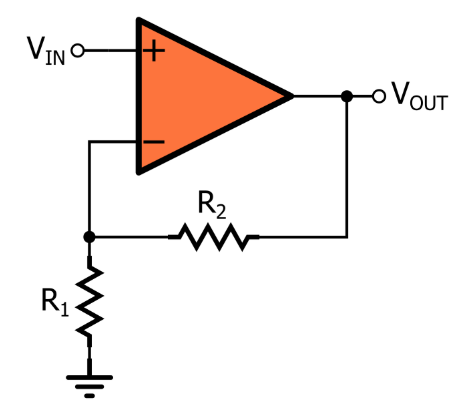

Abbildung 3. nicht invertierende operative Verstärker

Ein nicht invertierender operativer Verstärker unterscheidet sich von einem invertierenden Op-Amp in einem Schlüsselaspekt: ​​Er bewahrt die Phasenausrichtung des Eingangssignals.In dieser Konfiguration wird das Eingangssignal direkt auf den nicht invertierenden (+) Anschluss angewendet, während der invertierende (-) Anschluss einen Teil des Ausgangssignals durch eine negative Rückkopplungsschleife empfängt.Dieses Setup stellt sicher, dass die Ausgabe in Phase mit dem Eingang bleibt, was bedeutet, dass ein positiver Eingang einen positiven Ausgang erzeugt und ein negativer Eingang einen negativen Ausgang erzeugt.

Eine der definierenden Merkmale dieser Konfiguration ist die hohe Eingangsimpedanz, die eine übermäßige Stromauszeichnung aus der Signalquelle verhindert.Dies macht nicht invertierende Operationsverstärker ideal für Anwendungen, bei denen die Signalintegrität beibehalten werden muss, wie z. B. Audioverstärkung und Präzisionssignalverarbeitung.

Kontrolle und Stabilität gewinnen

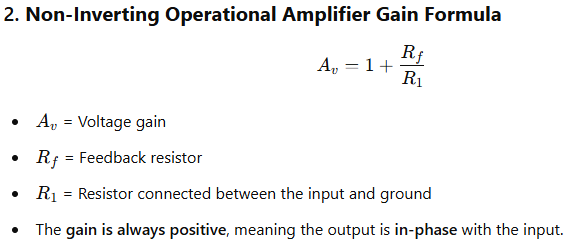

Die Verstärkung oder Verstärkung eines nicht invertierenden Operationsverstärkers wird durch die Gleichung bestimmt:

Darüber hinaus minimiert die hohe Eingangsimpedanz eines nicht invertierenden Op-Ampere den Belastungseffekt auf frühere Schaltungsstadien.Dies bedeutet, dass selbst schwache Eingangssignale verstärkt werden können, ohne wesentlich verändert oder abgebaut zu werden.

Vergleich von invertierenden und nicht invertierenden Op-Amps

Die Wahl zwischen einem invertierenden und einem nicht invertierenden operativen Verstärker hängt von den spezifischen Anwendungsanforderungen ab, hauptsächlich in Bezug auf die Signalphase und die Eingangsimpedanz.

Ein invertierender Op-Amp nimmt das Eingangssignal am invertierenden (-) Terminal, während das nicht invertierende (+) Terminal typischerweise geerdet ist.Diese Konfiguration führt zu einer 180-Grad-Phasenverschiebung, was bedeutet, dass das Ausgangssignal eine umgekehrte Version des Eingangs ist.Da das Eingangssignal vor dem Erreichen des Operationsverstärkers durch einen Widerstand führt, weist die Schaltung eine niedrigere Eingangsimpedanz auf, die sich auswirken kann, wie es mit früheren Schaltungsstadien interagiert.

Im Gegensatz dazu empfängt ein nicht invertierender OP-Ampere das Eingangssignal direkt am nicht invertierenden (+) Terminal, während das invertierende Terminal Teil der Rückkopplungsschleife ist.Dieses Setup bewahrt die ursprüngliche Phase des Eingangssignals bei, was bedeutet, dass die Ausgabe mit dem Eingang synchronisiert bleibt.Ein wesentlicher Vorteil dieses Designs ist die hohe Eingangsimpedanz, die die Signalbelastung minimiert und eine bessere Kompatibilität mit schwachen Signalquellen ermöglicht.

Verwendung von invertierenden und nicht invertierenden Op-Amps

Invertierende Op-Ampere-Anwendungen

Die invertierende Op-Ampere-Konfiguration wird in Anwendungen, die Signalinversion, kontrollierte Verstärkung und Frequenzformung erfordern, häufig verwendet.

Sensorsignalverstärkung

Eine Schlüsselanwendung ist in der Sensorsignalverstärkung, bei der schwache elektrische Signale von Sensoren auf Pegel verstärkt werden müssen, die für die weitere Verarbeitung geeignet sind.In diesem Setup erhöht der invertierende Op-Ampere nicht nur die Signalstärke, sondern liefert auch eine vorhersehbare Verstärkung, die durch das Verhältnis von Rückkopplung und Eingangswiderständen bestimmt wird.Dies macht es größtenteils nützlich in wissenschaftlichen Instrumenten und industriellen Messsystemen, bei denen Präzision riskant ist.

Signalfilterung

Bei der Signalfilterung spielt das invertierende Op-Ampern eine wichtige Rolle bei aktiven Filtern, die zur Verbesserung oder Abschwächung spezifischer Frequenzbereiche verwendet werden.Die Verstärkung und der Frequenzgang des Schaltkreises können durch Einstellen der Widerstands- und Kondensatorwerte fein abgestimmt werden, sodass Sie Tiefpass-, Hochpass-, Bandpass- oder Notch-Filter entwerfen können, die für Anwendungen wie Audioverarbeitung, Telekommunikation und biomedizinisch zugeschnitten sindGeräte.

Audio -Technologie

In der Audio-Technologie werden invertierende OP-AMPs verwendet, um die Phaseninversion zu verwalten, um sicherzustellen, dass Schallsignale die ordnungsgemäße Ausrichtung beibehalten, wenn mehrere Audiokanäle interagieren.Sie werden auch bei der Instrumentenverstärkung benötigt, bei denen subtile elektrische Signale von Messgeräten wie Mikrofonen und Dehnungsmessgeräten ohne Rauschen oder Verzerrungen verstärkt werden müssen.

Automatische Steuerungssysteme und Datenkommunikation

Über die Signalverarbeitung hinaus trägt die invertierende OP-Ampern zu automatischen Steuerungssystemen und Datenkommunikation bei, wobei sie dazu beitragen, Signale für genaue Steuerantworten zu manipulieren und die Signalintegrität in Übertragungssystemen zu verbessern.Ihre Fähigkeit, eine stabile und vorhersehbare Verstärkung bereitzustellen, macht sie ideal für Modulationsschaltungen, Wellenformgenerierung und Fehlerkorrektur in Kommunikationsnetzwerken.

Nicht invertierende Op-Ampere-Anwendungen

Die nicht invertierende Op-Ampere-Konfiguration wird in Anwendungen bevorzugt, in denen die Signalphase erhalten bleiben muss, eine hohe Eingangsimpedanz erforderlich ist oder die Impedanzübereinstimmung gefährlich ist.

Spannungsanhänger (Pufferverstärker)

Eine ultimative Verwendung von nicht invertierenden Op-Amps ist als Spannungsanhänger (Pufferverstärker).In dieser Rolle bietet der Op-Amper eine Einheitsverstärkung (Verstärkung = 1) und bietet gleichzeitig eine hohe Eingangsimpedanz und eine niedrige Ausgangsimpedanz, wodurch unerwünschten Signalverlust verhindert werden.Dies ist besonders wichtig bei mehrstufigen Verstärkerschaltungen, in denen ein schwaches Signal zwischen Stadien übertragen werden muss, ohne verschlechtert zu werden.

Stromverstärkerschaltungen

Bei Stromverstärkerschaltungen dienen nicht-invertierende OP-Ampere als Vorverstärker, um sicherzustellen, dass das Eingangssignal in Phase bleibt und gleichzeitig für Antriebslautsprecher oder andere Hochleistungslasten verstärkt wird.In ähnlicher Weise werden sie in aktiven Filterkonstruktionen benötigt, bei denen sie Verstärker beibehalten und gleichzeitig die Signalintegrität beibehalten und hochwertige gefilterte Ausgänge erzeugen, die in Präzisions-Audiosystemen, biomedizinischen Geräten und HF-Signalverarbeitung verwendet werden.

Summieren von Verstärkern und Analog-zu-Digital-Konvertern (ADCs)

Eine weitere wichtige Verwendung von nicht invertierenden OP-Ampern besteht darin, Verstärker und Analog-Digital-Konverter (ADCs) zu summieren.Hier können mehrere Signale ohne Phasenverzerrung kombiniert und verstärkt werden, um sicherzustellen, dass die digitale Umwandlung die ursprünglichen analogen Eingänge genau darstellt.Dies ist insbesondere bei Sensorfusionssystemen, Audio -Mischkonsolen und Datenerfassungssystemen nützlich.

Oszillator- und Integratorschaltungen

Nicht invertierende Op-Amps spielen auch eine dynamische Rolle in Oszillator- und Integratorschaltungen, wo sie dazu beitragen, präzise Wellenformen zu erzeugen und mathematische Operationen auf Signalen auszuführen.Diese Funktionen werden in elektronischen Signalgeneratoren, Steuerungssystemen und digitalen Signalverarbeitungsanwendungen verwendet, bei denen eine genaue Wellenformsynthese und -integration erforderlich sind.

Identifizierung eines invertierenden oder nicht invertierenden Operationsverstärkers

Phasenbeziehung zwischen Eingang und Ausgabe

Eine der einfachsten Möglichkeiten, um festzustellen, ob ein Op-Ampere invertiert oder nicht invertiert wird, besteht darin, die Beziehung zwischen seinen Eingangs- und Ausgangssignalen zu untersuchen.

• In einem invertierenden Operationsverstärker ist das Ausgangssignal mit dem Eingang 180 Grad außerhalb der Phase.Dies bedeutet, dass die Ausgangsspannung, wenn die Eingangsspannung zunimmt, die Ausgangsspannung abnimmt und umgekehrt.

• In einem nicht invertierenden Operationsverstärker bleibt das Ausgangssignal in Phase mit dem Eingang.Eine steigende Eingangsspannung führt zu einer steigenden Ausgangsspannung, während eine fallende Eingangsspannung zu einem entsprechenden Abfall des Ausgangs führt.

Physikalische Schaltungsverbindungen

Eine andere Möglichkeit, zwischen den beiden Konfigurationen zu unterscheiden, besteht darin, zu untersuchen, wie das Eingangssignal mit dem Op-Amp angeschlossen ist.

• In einem invertierenden Verstärker wird das Eingangssignal auf das invertierende (-) Anschluss angewendet, während das nicht invertierende (+) Klemme typischerweise geerdet oder an eine Referenzspannung angeschlossen ist.

• In einem nicht invertierenden Verstärker wird das Eingangssignal in das nicht invertierende (+) Terminal eingereicht, während das invertierende (-) Terminal mit einem Feedback-Netzwerk verbunden ist, das den Verstärkung steuert.

Dieser ultimative Verdrahtungsunterschied bestimmt das Phasenverhalten der Schaltung.

Merkmale gewinnen

Die Verstärkungsformel liefert auch eine klare Unterscheidung zwischen den beiden Konfigurationen:

• In einem invertierenden Verstärker wird die Verstärkung durch die Gleichung bestimmt:

Verstärkung = - rf/rin

Das negative Vorzeichen zeigt an, dass der Ausgang relativ zum Eingang umgekehrt ist.

• In einem nicht invertierenden Verstärker folgt die Verstärkung der Gleichung:

Verstärkung = 1 + rf/rin

Da es kein negatives Vorzeichen gibt, behält der Ausgang die gleiche Phase wie die Eingabe.

Durch die Analyse des Signalverhaltens, der Schaltungsverbindungen und der Verstärkungsgleichungen ist es leicht zu bestimmen, ob ein Operationsverstärker in einer invertierenden oder nicht invertierenden Konfiguration arbeitet.

Inverting Op-Amps-Vorteile und Einschränkungen

Vorteile

Invertierende Op-Amps sind in Anwendungen, die eine Phaseninversion erfordern, hochwirksam, z. B. Phasenschieber, aktive Filter und Summieren von Verstärkern.Ihre Fähigkeit, Signale mit vorhersehbarer Verstärkung und Phasenkontrolle zu verarbeiten, macht sie zu einer nützlichen Komponente in der Signalverarbeitung und der Wellenformmanipulation.

Ein weiterer Vorteil ist ihre einfache Integration in komplexe Schaltkreise.Da ihre Verstärkung durch das Verhältnis des Rückkopplungswiderstands (RF) zum Eingangswiderstand (RIN) genau gesteuert wird, bieten sie eine zuverlässige und wiederholbare Signalverstärkung, die bei Audioverarbeitung, Instrumentierung und analogen Berechnung verwendet wird.

Darüber hinaus sorgt das Inverting Op-Amps eine gute Linearität und macht sie in Anwendungen nützlich, bei denen eine konsistente Signalskalierung und vorhersehbares Verhalten erforderlich sind.

Einschränkungen

Ein potenzieller Nachteil der invertierenden Op-Amps ist ihre niedrigere Eingangsimpedanz, die die vorhergehende Stufe einer Schaltung laden kann.Dies kann zusätzliche Pufferungs- oder Impedanz-Matching-Techniken erfordern, um einen Signalverlust oder eine Verzerrung zu verhindern.

Eine weitere Herausforderung ist ihre Anfälligkeit für Rauschen, hauptsächlich aufgrund des Rückkopplungsmechanismus, der durch den invertierenden Eingang geleitet wird.In hochpräzisen Anwendungen wie empfindlichen Audioschaltungen und Messinstrumenten kann unerwünschter Rauschen die Signalklarheit beeinträchtigen.Eine ordnungsgemäße Schaltungskonstruktion, einschließlich einer sorgfältigen Auswahl und Abschirmtechniken, ist häufig erforderlich, um dieses Problem zu mildern.

Abschluss

Zusammenfassend invertieren Und nicht invertierend Betriebsverstärker spielen eine wichtige Rolle bei der Entwicklung des elektronischen Schaltkreises.Jeder Typ hat seine eigenen Vorteile - ob es sich um eine Signalinversion, -verstärkung oder die Aufrechterhaltung der Phase handelt.Das Verständnis dieser Unterschiede hilft bei der Auswahl der richtigen Konfiguration für Anwendungen wie Audiosysteme, Messwerkzeuge und digitale Verarbeitung.Durch die Auswahl des entsprechenden Operationsverstärkers können Sie die Leistungsleistung, Effizienz und Zuverlässigkeit verbessern.

Häufig gestellte Fragen [FAQ]

1. Was ist der Zweck eines Summierens?

Ein Summieren von Op-Ampere fungiert hauptsächlich als Audiomischer oder Signaladdierer in elektronischen Schaltungen.Es kombiniert mehrere Eingangssignale in einem Ausgangssignal.Audio -Mischkonsolen, beispielsweise summieren Sie verschiedene Schalleingänge (wie Gesang und Instrumente) in eine einzelne Ausgabe, die Lautsprecher oder Aufnahmegeräte anregt.Der praktische Vorteil ist hier die Fähigkeit, mehrere Eingänge zu verarbeiten und gleichzeitig die Signalintegrität beizubehalten, wodurch es sowohl bei der analogen Computing- als auch in der Audioverarbeitung nützlich ist.

2. Was ist der Unterschied zwischen OTA und Opamp?

Ein operativer Transkongrananzverstärker (OTA) und ein Standard-Betriebsverstärker (OP-AMP) unterscheiden sich hauptsächlich in ihren Ausgangseigenschaften und -anwendungen.Der OTA gibt einen Strom proportional zur Eingangsspannungsdifferenz aus, ideal für variable Verstärkungseinstellungen in Filtern und Modulatoren.Op-Amps hingegen geben eine Spannung proportional zur Differenz der Eingangsspannung aus.OTAs werden verwendet, wenn die Verstärkung durch eine andere Spannung gesteuert werden muss (wie bei Synthesizern), während Op-Amps bei der allgemeinen Signalverstärkung allgegenwärtig sind.

3. Was ist der Unterschied zwischen invertierenden und nicht invertierenden Integratoren?

Sowohl invertierende als auch nicht invertierende Integratoren werden verwendet, um die Integration durchzuführen, einen ultimativen Betrieb in der analogen Signalverarbeitung.Der invertierende Integrator erzeugt einen Ausgang, der das Eingangssignal in eine Inversion integriert, was bedeutet, dass die Phase des Signals um 180 Grad umgeht.Es wird üblicherweise verwendet, wenn Phaseninversion erforderlich ist, wie bei der Signalkonditionierung.Der nicht invertierende Integrator behält jedoch die Phase des Eingangssignals bei.Die Anwendung eignet sich besser für die Verwendung der Phasenkonservierung, z. B. in bestimmten Arten von Filtern oder Kontrollschleifen.

4. Welcher Verstärker wird meistens verwendet?

Der am häufigsten verwendete Verstärkertyp ist der nicht invertierende Verstärker, da die Signale ohne Änderung der Phase amplifizieren können.Dieses Merkmal ist in Audioanwendungen und allgemeine Signalverarbeitung erforderlich, bei der die Aufrechterhaltung der ursprünglichen Signalwellenform verwendet wird.Nicht invertierende Verstärker werden für ihre hohe Eingangsimpedanz, die die Belastung der Signalquellen verhindert, bevorzugt und für eine Vielzahl von Anwendungen geeignet, von medizinischen Instrumenten bis hin zu Audiosystemen.

5. Warum brauchst du einen Verstärker?

Verstärker sind ultimative Elektronik zur Steigerung der Signalleistung und ermöglichen es ihnen, Komponenten oder große Strecken ohne signifikanten Verlust an Treue oder Festigkeit voranzutreiben.In Audioausrüstung erhöhen Verstärker beispielsweise schwache Signale von Mikrofonen oder Musikplayern auf Levels, die für das Fahren von Lautsprechern geeignet sind.In Kommunikationssystemen bestehen Verstärker darauf, die Signale zu stärken, die über Kabel oder Luftwellen übertragen werden sollen, um sicherzustellen, dass die Informationen ihr Ziel klar und effektiv erreichen.
