Logikkreisgefahren: Identifizierung, Analyse und Minderungstechniken

Kombinationale Logikschaltungen sind wichtig für das Entwerfen digitaler Systeme.Diese Schaltkreise verwenden Logik -Gates, um wichtige digitale Komponenten wie Multiplexer, Demultiplexer, Encoder, Decoder, Addierer, Subtrahierer, Komparatoren und Alus zu erstellen.Die Leistung dieser Schaltkreise kann durch Probleme wie Gefahren und Verzögerungen in den Logiktoren beeinflusst werden.

Katalog

Gefahren verstehen

Gefahren in einem System sind Probleme, die entweder durch interne Probleme oder durch Außeninterferenzen verursacht werden.Eine Gefahr tritt auf, wenn es plötzliche, unerwartete Änderungen, falsche Ausgänge oder kleine Fehler beim Ausgang einer Schaltung gibt.Es bezieht sich auf tatsächliche oder potenzielle Probleme in einer Logikkreis, wenn es zwischen zwei Eingangszuständen wechselt, wenn sich eine Variable ändert.

Gefahren manifestieren sich als unerwünschte und disruptive Auswirkungen innerhalb eines Systems, die sich aus internen Mängel oder externen Störungen hervorbringen.Diese Störungen sind oft als Schalttransienten, falsche Ausgänge oder Störungen in der Ausgabe einer Schaltung.Typischerweise treten solche Probleme während des Übergangs zwischen Eingabezuständen auf und weist auf potenzielle oder vorhandene Fehlfunktionen in der Schaltung hin.

Die Übergangsphase ist eine anfällige Zeit, in der Eingänge den Zustand ändern, und die Schaltung muss sich entsprechend anpassen.Jede Verzögerung oder Verfälschung bei der Synchronisation kann Anomalien einführen.Gefahren sind nicht nur zufällige Anomalien;Sie sind tief mit der komplizierten Dynamik des Betriebs eines Systems verbunden.Sie können aus nicht übereinstimmenden Zeitsignalen, asynchronen Datenverarbeitung oder Entwurfsunfähigkeit herrühren.

Wenn beispielsweise sich mehrere Eingaben gleichzeitig ändern, können Rennbedingungen auftreten.Dies führt zu unvorhersehbarem Verhalten.

Die Erkennung beinhaltet die Analyse der Zeitverhältnisse zwischen den Signalen und der Sicherstellung, dass es einen Vorsprung gibt, um mögliche Variationen aufzunehmen.

Nicht übereinstimmende Timing -Signale oder eine falsche Sequenzierung können leicht zu Gefahren führen.Das präzise Timing stellt sicher, dass die Datenintegrität beibehalten wird und dass Signale ihr Ziel nacheinander erreichen, wodurch sich die Chancen für die Ausbreitung von Fehlern verringern.

Arten von Gefahren

Gefahren können weitgehend in drei Typen eingeteilt werden: statisch, dynamisch und wesentlich.Jeder Typ bildet einzigartige Herausforderungen, die die Zuverlässigkeit und Leistung von digitalen Schaltungen beeinflussen können.Um zu verstehen, wie diese Gefahren funktionieren und wie sie gemindert werden können, müssen sich die Besonderheiten jeder Kategorie befassen.

Statische Gefahr

Eine statische Gefahr stellt eine kurze Schwankung des Ausgangswerts während der Übergänge zwischen den Eingangszuständen dar.Diese Gefahren werden weiter in statische und statische 1 Gefahren eingeteilt.

Statische 0 Gefahr

Statische 0 Gefahr

STATIC-0 Hazard Circuit

Eine statische 0 -Gefahr tritt auf, wenn der Ausgang, der idealerweise bei 0 bleibt, vorübergehend auf 1. absichtliche Verzögerungen innerhalb des Stromkreises wechselt und alle möglichen logischen Pfade umfassen, effektive Strategien sind.

Statisch 1 Gefahr

Statisch 1 Gefahr

Static-1 Hazard Circuit

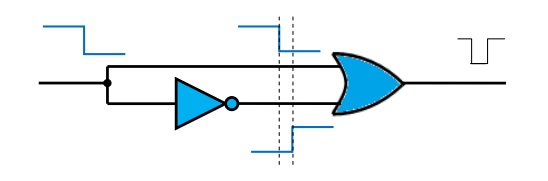

Umgekehrt sollte ein statisches 1 -Gefahren, wenn der Ausgang bei 1 bleiben sollte, aber kurz auf 0 fällt. Historische Muster zeigen, dass strategische Änderungen in der Schaltungslogik, wie z. B. Redundanztechniken, diese Probleme reduzieren können.Es liegt daran, dass selbst momentane unerwünschte Übergänge zu fehlerhaften Daten in sequentiellen Schaltungen führen können.Die Integration von Schutzmaßnahmen sorgt daher für eine verbesserte Systemzuverlässigkeit.

Häufig diese Minderungstechniken einsetzen.Durch die Integration von Verzögerungskomponenten können Schaltkreise Stabilität erhöhen, wodurch unerwartete Ausgangsflips verhindert werden.Umfassende Analysen und historische Designpraktiken zeigen, dass solche Schutzmaßnahmen die Belastbarkeit des Systems zutiefst verbessern.

Dynamische Gefahr

Dynamische Gefahren treten auf, wenn sich der Ausgang während eines einzelnen Eingangsübergangs mehrmals anstelle von nur einmal ändert.Solche Phänomene sind in größeren Schaltkreisen mit unterschiedlichen Verzögerungen bei Signalpfad besonders weit verbreitet.

Manifestation

Beispielsweise kann ein Ausgang, der erwartet wird, dass er sich reibungslos von 1 auf 0 verlagert, vor Stabilisierung schwingen.Ein wichtiger Ansatz besteht darin, statische Gefahren zu beseitigen, da diese häufig dynamischen Gefahren vorausgehen.

Minderung

Die Nutzung von synchronen Designprinzipien, bei denen Änderungen mit einem Taktsignal übereinstimmen, ergeben sich als wirksame Strategie.Solche Techniken haben die dynamischen Gefahren dramatisch verringert und selbst in komplizierten Konstruktionen eine robuste und stabile Leistungsfähigkeit sichergestellt.

Jahre der Fortschritte beim Computer zeigen, dass synchrones Design und sorgfältige Uhrverteilung dynamische Gefahren einschränken und einen Weg zur optimierten Schaltungsfunktionalität bieten.

Funktionsgefahren

Funktionelle Gefahren treten auf, wenn gleichzeitige Änderungen an mehreren Eingängen den Ausgang beeinflussen.Die Verwendung von Karnaugh -Karten hilft, diese Gefahren zu erkennen und zu verwalten.Durch die visuelle Darstellung logischer Beziehungen werden alle erforderlichen Bedingungen berücksichtigt, was einen klareren Weg zur Beseitigung von Gefahrenbedingungen bietet.

Eliminierung von Gefahren mit K-Map

Umfangreiche Experimente und iterative Konstruktionen verarbeitet eine Methode zum Umgang mit funktionellen Gefahren.Ingenieure finden einen bestimmten intuitiven und effektiven, um kritische Bereiche in der Schaltungslogik zu stecken, die eine Intervention erfordern.Im Laufe der Jahre war die Karnaugh -Kartenanalyse dazu beigetragen, logische Konsistenz und operative Integrität in digitalen Systemen zu stärken.

Eliminierung von statischen und 1 Gefahren mit K-Map

Entwurf des Logikkreises basierend auf K-Map

Die detaillierte Untersuchung von Gefahrentypen betont sowohl das wissenschaftliche Verständnis als auch die Anwendbarkeit.Dieser ausgewogene Ansatz bereichert den Inhalt und bietet eine umfassende Erforschung der Komplexität und Lösungen, die mit verschiedenen Arten von Gefahren verbunden sind.

Unterscheidung statischer und dynamischer Gefahren

Definition und Quellen statischer Gefahren

Statische Gefahren treten typischerweise in Kombinationsschaltungen auf, was auf logische Entwurfsfehler zurückzuführen ist.Sie werden häufig angezeigt, wenn eine Eingangsänderung eine entsprechende Ausgangsänderung nicht sofort auslöst.Um statische Gefahren zu verwalten, können Verzögerungselemente wie Puffer eingesetzt werden, um ein gleichmäßiges Timing über Signalwege zu erhalten.

Der Kern der Minderung statischer Gefahren hängt davon ab, die Synchronisation mehrerer Signalwege zu beherrschen.Experten glauben, dass gründliche Designbewertungen und Simulationen maßgeblich zur Identifizierung und Lösung von logischen Inkonsistenzen beteiligt sind, was die Inzidenz statischer Gefahren verringern kann.

Definition und Quellen dynamischer Gefahren

Im Gegensatz zu statischen treten dynamische Gefahren in mehrstufigen Schaltungen auf und stammen vorwiegend aus spezifischen Eingangsbedingungen in Kombination mit Signalverzögerungen.Diese Erkrankung erfordert die Verwendung genau gestalteter synchroner Schaltkreise mit geeigneten Taktmechanismen.

Die Synchronisation von Signalpfaden über eine effektive Taktverteilung und eine gründliche gute Analyse ist wichtig.Feldpraktiker bewerten häufig die Auswirkungen von Signalverzögerungen auf die Leistungsfähigkeit der Schaltkreise und setzen Strategien wie das Takt -Segw -Management an, um dynamischen Gefahren entgegenzuwirken.

Abschluss

Die effektive Verwaltung statischer und dynamischer Gefahren ist eine wichtige Herausforderung für Designer für digitale Systeme, die die Verwendung von K-Maps, strategischen Schaltungsanpassungen und praktischen Erfahrungen erfordern, die die Fähigkeit stärken, zuverlässige Schaltkreise zu schaffen und Fachkenntnisse in der Elektrotechnik durch kontinuierliches Lernen zu verbessernund Anpassung.
