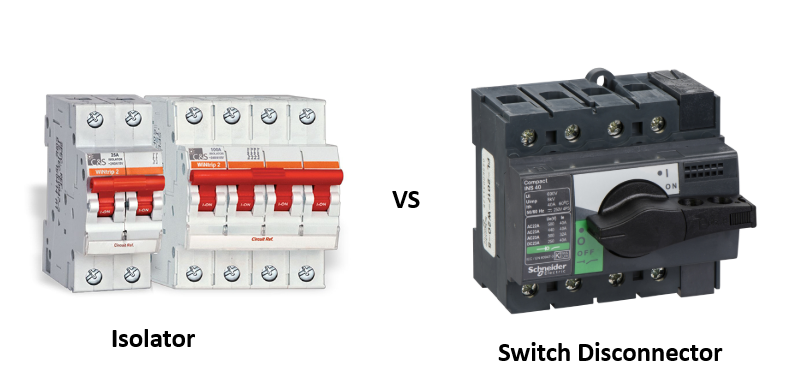

Isolator vs Switch Trennung: Was ist der Unterschied und warum ist es wichtig?

Schalter -Trennstoffe spielen eine Schlüsselrolle bei der Gewährleistung der elektrischen Sicherheit und der operativen Effizienz in verschiedenen industriellen, gewerblichen und Wohneinrichtungen.Diese Geräte wurden entwickelt, um ein sicheres Mittel zum Trennen und Wiederverbinden von Strom für Schaltkreise zu bieten, und sind für Wartung, Fehlerbehebung und Notfallinterventionen schwerwiegend.Dieser Artikel greift in die Mechanik von Schalttrennschriften ein, vergleicht sie mit Isolatoren und untersucht ihre Grundfunktionen bei der Sicherung von elektrischen Systemen.Wenn Sie verstehen, wie diese Geräte funktionieren und ihre Anwendungen haben, können Sie ihre Bedeutung für die Aufrechterhaltung der kontinuierlichen Stromversorgung zu schätzen wissen und gleichzeitig strenge Sicherheitsstandards erfüllen.

Katalog

Verständnis von Schalter -Trennschalten

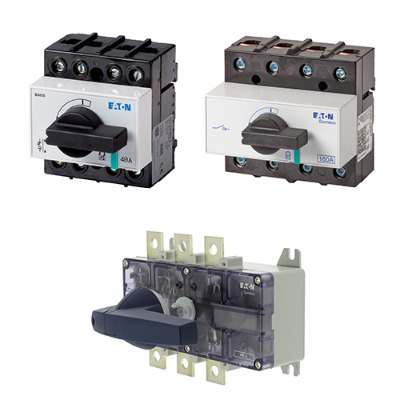

Abbildung 2.. Schalter -Trennschalter

Schalttrennschriften sind grundlegende Geräte in elektrischen Systemen, mit denen Schaltkreise während der Wartung, Fehlerbehebung oder Notfälle sicher isolieren konnten.Ihre Hauptfunktion besteht darin, sicherzustellen, dass die Schaltkreise vor Beginn der Arbeiten vollständig de-energisiert sind, wodurch eine versehentliche Neuanliegung verhindern und das Risiko von elektrischen Gefahren verringert werden.

Neben der Bereitstellung eines zuverlässigen Unterbrechungsmechanismus können Schalttrennschriften sicher und effizient wiederhergestellt werden.Sie sind meist nützlich in Umgebungen, in denen elektrische Kontinuität verwendet wird, um sicherzustellen, dass Leistungsstörungen minimiert werden und gleichzeitig die Sicherheit priorisieren.

Wie funktionieren die Schaltschilder?

Diese Geräte sind so ausgelegt, dass sie sowohl die Trennung als auch die Wiederverbindung von Schaltungen behandeln, selbst wenn elektrische Lasten vorhanden sind.Ihr Betrieb folgt einem strukturierten Prozess:

• Trennung initiieren - Wenn ein Schaltertrennungskörper aktiviert ist, trennt er die elektrischen Kontakte und schneidet den Stromfluss ab.Diese Wirkung verhindert unbeabsichtigte elektrische Anstände und stellt sicher, dass die Schaltung vollständig isoliert ist.

• Isolation sichern -Sobald die Trennung vollständig ist, verhindern integrierte Sicherheitsmechanismen eine versehentliche Wiederverbindung.Dies garantiert, dass das Wartungspersonal Komponenten sicher untersuchen, reparieren oder ersetzen kann, ohne das Risiko einer lebendigen Exposition zu haben.

• Die Schaltung wieder anschließen -Nach Abschluss der Wartung ist der Schaltertrennungskörper erneut eingesetzt, wodurch die elektrische Verbindung wieder hergestellt wird.Dieser Prozess soll die Systemstörungen minimieren und normale Vorgänge wiederherstellen, ohne die Sicherheit zu beeinträchtigen.

Effizienz und Sicherheit

Schalter -Schalttrennschriften werden mit zwei Hauptzielen gebaut: Optimierung der betrieblichen Effizienz und Gewährleistung der elektrischen Sicherheit.

• Betriebseffizienz - Diese Geräte ermöglichen eine schnelle und kontrollierte Trennung und Wiederverbindung von Stromquellen, wodurch Ausfallzeiten minimiert werden.In groß angelegten elektrischen Netzwerken, in denen die Aufrechterhaltung der Servicekontinuität nützlich ist, können Schalter-Trennstoffe die Routinevorgänge rationalisieren.

• Sicherheitssicherung - Ihr Design umfasst Schutzmaßnahmen, die das Wartungspersonal vor versehentlichem Exposition gegenüber lebenden Schaltkreisen schützen.Durch die Durchsetzung strikter Isolationsmaßnahmen erhöhen die Schalttrennschriften die Sicherheit am Arbeitsplatz und verhindern elektrische Unfälle.

Die Rolle von Isolatoren in der elektrischen Sicherheit

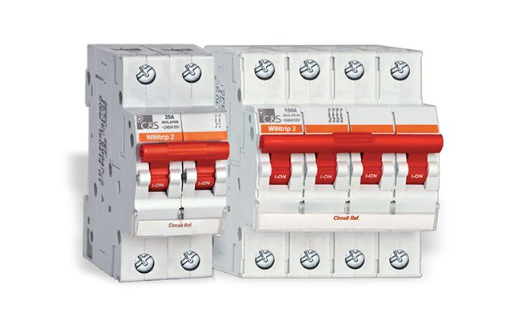

Abbildung 3. Isolatoren

Für die elektrische Sicherheit sind Isolatoren, die auch als Isolationsschalter bekannt sind, hauptsächlich während der Wartungs- und Reparaturarbeiten erforderlich.Ihre Hauptfunktion besteht darin, eine Schaltung vollständig von der Stromquelle zu trennen, um sicherzustellen, dass während der Durchführung der Arbeit keine elektrischen Strom fließt.Dies ist besonders schwerwiegend in Hochspannungssystemen, bei denen selbst ein kleiner Fehler zu schweren Verletzungen oder Todesfällen führen kann.

Im Gegensatz zu Schalttrennschriften sollten Isolatoren nur dann betrieben werden, wenn keine signifikante elektrische Belastung vorhanden ist.Sie sind so konzipiert, dass sie nach dem Deaktivieren der Schaltung oder bei minimalem Reststrom engagiert sind.Diese Einschränkung verhindert das elektrische Lichtbogen und schützt sowohl Geräte als auch Personal vor unerwarteten Gefahren.

Wie funktionieren Isolatoren?

Der Betrieb eines Isolators folgt einem absichtlichen und strukturierten Prozess, um die Sicherheit zu gewährleisten:

• Vorbereitung für die Isolation - Vor dem Einbinden des Isolators wird die Schaltung zunächst mit einem geeigneten Trenngerät wie einem Leistungsschalter oder einem Schalter -Schaltschlosser ausgeschaltet.Dieser Schritt stellt sicher, dass beim Aktivieren des Isolators kein hoher Strom fließt.

• Physikalische Schaltungstrennung - Sobald die Last entfernt ist, wird der Isolator manuell oder mechanisch in seine offene Position umgestellt.Dies schafft eine sichtbare und endgültige Pause in der Schaltung, die eine klare Bestätigung dafür sorgt, dass das System de-energisiert ist.

• Überprüfung und Aussperrung -In vielen industriellen Umgebungen sind Isolatoren mit Verriegelungsmechanismen ausgestattet, um eine versehentliche Wiedereinnahme zu verhindern.Zusätzliche Überprüfungsschritte wie Spannungstests werden häufig durchgeführt, um zu bestätigen, dass vor Beginn der Wartung kein Reststrom verbleibt.

Warum ist Sichtbarkeit in der elektrischen Sicherheit von Bedeutung?

Eine der wichtigsten Sicherheitsmerkmale eines Isolators ist die Fähigkeit, eine sichtbare und physikalische Trennung in der Schaltung zu erzeugen.Dies bedeutet, dass Wartungspersonal erkennen kann, dass die Schaltung vollständig geöffnet ist und die Unsicherheit darüber entzieht, ob sie noch lebt.In industriellen Umgebungen, in denen strenge Sicherheitsvorschriften gelten, ist diese sichtbare Trennung eine wichtige Einhaltung der Einhaltung.

Durch Verhinderung des Schaltungsverschlusses unter Lastbedingungen eliminieren Isolatoren die mit dem elektrischen Lichtbogen verbundenen Risiken, was zu schweren Schäden oder Personenschäden führen kann.Ihre strategische Platzierung innerhalb eines elektrischen Systems stellt sicher, dass Wartungsverfahren kontrolliert, vorhersehbar und sicher durchgeführt werden können.

Aufgrund ihrer entscheidenden Rolle in der elektrischen Sicherheit sind Isolatoren ein wesentlicher Bestandteil der Systemdesign- und Wartungsprotokolle.Ihre korrekte Verwendung sorgt für einen zuverlässigen, unkomplizierten und risikofreien Ansatz für die Arbeit mit elektrischen Systemen und schützt sowohl Personal als auch Geräte vor potenziellen Gefahren.

Unterschiede zwischen Isolatoren und Schalttrennschriften

Besonderheit	Isolatoren	Schalten Sie die Trennschalter
Primärfunktion	Bietet einen physischen Bruch in der Schaltung aus Sicherheit Während der Wartung	Steuert den Stromfluss und isoliert Schaltungen, ermöglicht es Betrieb unter Lastbedingungen
Betrieb unter Last	Kann nicht unter Last betrieben werden;Die Schaltung muss sein vor dem Gebrauch de-verstärkt	Kann sowohl unter Last- als auch unter Bedingungen ohne Ladung arbeiten
Zweck	Stellt sicher, dass kein elektrischer Strom in der Schaltung verbleibt, wenn Arbeiten werden durchgeführt	Ermöglicht ein sicheres Brechen und Herstellen von Verbindungen, auch wenn Strom ist vorhanden
Anwendung	Verwendet ausschließlich für Wartungs- und Sicherheitszwecke	Wird für routinemäßige Stromversorgungssteuerung und Notfallabstürzungen verwendet
Risikofaktor	Verhindert einen versehentlichen Kontakt mit lebender Strom durch vollständig die Schaltung trennen	Reduziert das Risiko, indem es eine kontrollierte Trennung unter Ermöglichung ermöglicht Verschiedene Bedingungen

Anwendungen von Isolatoren und Schalttrennschriften

Isolatoren

Isolatoren sind in Hochspannungsumgebungen riskant, in denen eine absolute elektrische Trennung für die Sicherheit erforderlich ist.Ihre Hauptfunktion ist es, sicherzustellen, dass die Schaltkreise vor Beginn einer Arbeit vollständig de-verbessert sind, was eine versehentliche Exposition gegenüber lebenden Strom verhindern.

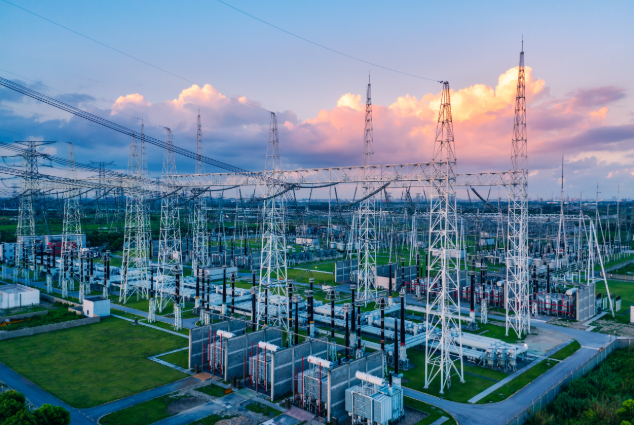

Abbildung 4. Umspannwerke und Kraftwerke

• Umspannwerke und Kraftwerke -In diesen Hochspannungssystemen bieten Isolatoren einen physischen Bruch in der Schaltung, um sicherzustellen, dass Sie Geräte ohne das Wiedereinzugsrisiko sicher untersuchen, reparieren oder aktualisieren können.

Abbildung 5. Industriemaschinerie

• Industriemaschinerie - Große Maschinen erfordern vor der Wartung eine volle Stromversorgung.Isolatoren ermöglichen es, Geräte sicher von seiner Stromquelle abzunehmen, um eine unbeabsichtigte Aktivierung zu verhindern und sowohl Sie als auch empfindliche Komponenten zu schützen.

• Notsituationen - Bei gefährlichen Bedingungen bieten Isolatoren eine fehlgesicherte Möglichkeit, die Stromversorgung zu senken, die Sicherheit zu gewährleisten und das Risiko von elektrischen Bränden oder Schäden zu minimieren.

Schalten Sie die Trennschalter

Schalter-Trennstoffe sind vielseitiger und entwickelt, um sowohl lebende als auch de-energisierte Schaltungen zu verwalten.Sie liefern eine kontrollierte Unterbrechung unter Last und dienen gleichzeitig als Isolationspunkt für Wartung und Notfallabstürzungen.

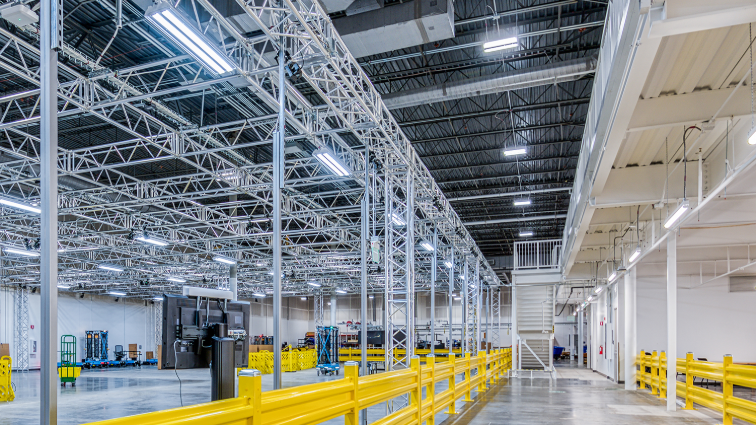

Abbildung 6. Industrie- und Gewerbegebäude

• Industrielle und gewerbliche Gebäude - Schalter -Schalttrennschüsse werden üblicherweise in Verteilungsbereichen und Steuerungssystemen verwendet, sodass Abschnitte eines elektrischen Netzwerks sicher abgeschaltet werden können, ohne das gesamte System zu beeinflussen.

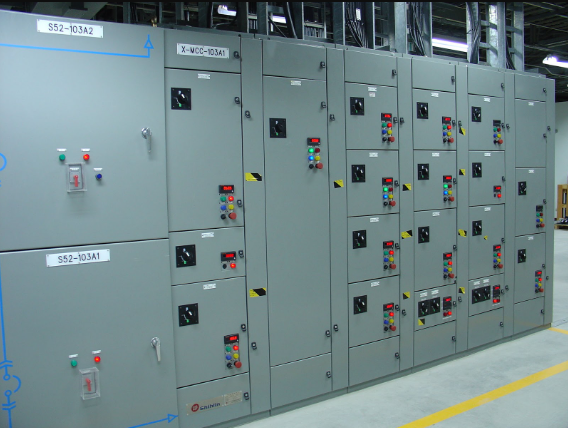

Abbildung 7. Motorkontrollzentren

• Motorkontrollzentren - Diese Systeme stützen sich auf Schalter -Trennstoffe, um einzelne Motoren für die Wartung zu isolieren und gleichzeitig den Rest der Einrichtung in Betrieb zu halten.

Abbildung 8. Rechenzentren und kritische Infrastruktur

• Rechenzentren und Infrastruktur - In Umgebungen, in denen ununterbrochene Leistung nützlich ist, ermöglichen Schalter -Schalttrennscheuerungen die selektive Isolierung fehlerhafter Komponenten, während das Hauptsystem läuft.

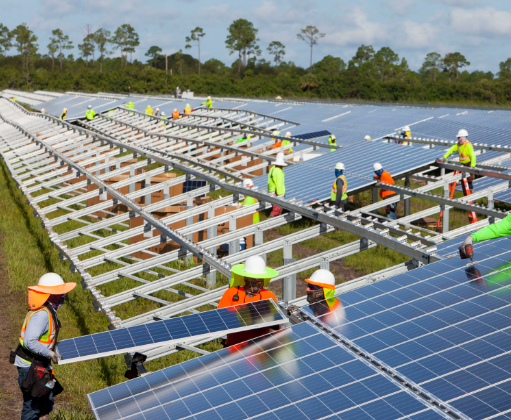

Abbildung 9. Installationen für erneuerbare Energien

• Installationen für erneuerbare Energien - Solar- und Windstromsysteme verwenden Schalter -Trennstoffe, um Wechselrichter, Transformatoren oder Batteriebanken für die Wartung sicher zu trennen, ohne die gesamte Energieerzeugungseinheit zu schließen.

Arten von Isolatoren und Schalttrennschriften

Variationen von Isolatoren

Isolatoren sind in verschiedenen Konfigurationen erhältlich, die jeweils für bestimmte Anforderungen an elektrisches System geeignet sind.Ihre Hauptfunktion besteht darin, eine physische Trennung in einem Stromkreis zu erzeugen, um eine sichere Wartung zu gewährleisten und eine versehentliche Neuversorgung zu verhindern.

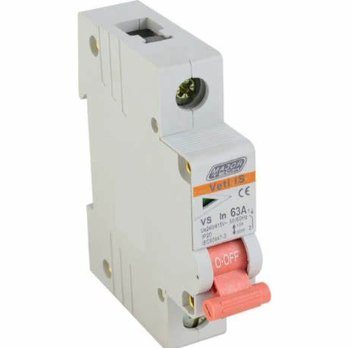

Abbildung 10. Einpole-Isolatoren

• Einzelne Isolatoren -Diese werden in Systemen verwendet, in denen nur eine Phase getrennt werden muss, häufig in Anwendungen mit niedrigerer Spannung.

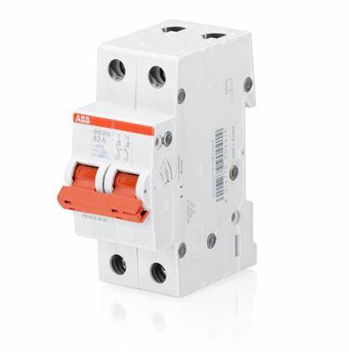

Abbildung 11. Doppelpole-Isolatoren

• Doppelpole-Isolatoren - Diese isolieren sowohl lebende als auch neutrale Verbindungen und bieten eine verbesserte Sicherheit in Wohn- und Gewerbe -Elektro -Netzwerken.

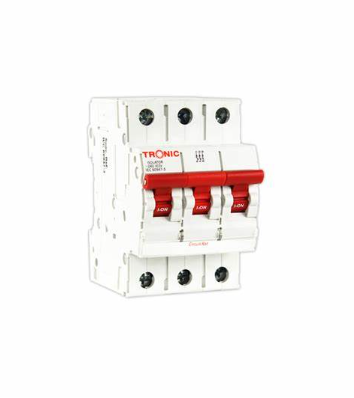

Abbildung 12. Multi-Pole-Isolatoren

• Multi-Pole-Isolatoren -Diese Isolatoren wurden für dreiphasige und komplexe industrielle Systeme entwickelt und trennen gleichzeitig mehrere Leiter, um einen vollständigen Bruch bei Hochspannungsschaltungen zu gewährleisten.

Arten von Schaltertrennschriften

Schalter-Schalttrennschriften sind so konzipiert, dass sie sowohl lebende als auch de-energisierte Schaltkreise behandeln, wodurch sie vielseitig für das Leistungsmanagement und die Isolation sind.Sie sind in verschiedenen Formen eingebaut, um unterschiedliche aktuelle Kapazitäten und Installationsanforderungen zu erfüllen.

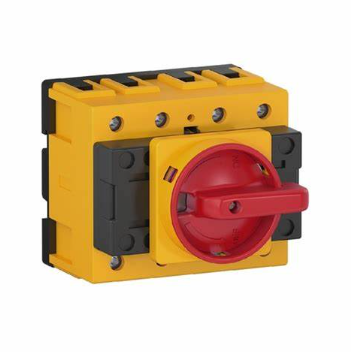

Abbildung 13. Drehschalter -Trennstoffe

• Drehschalter Unterbrechungsunterbrecher - Diese verfügen über einen rotierenden Mechanismus für den einfachen manuellen Betrieb, der häufig in industriellen Steuerplatten und Maschinenstärkesteuerungen verwendet wird.

Abbildung 14. Schalter -Unterbrecher des Schalters

• Fusionsschalter -Trennschalter -In Sicherungen integriert, bieten diese sowohl eine Trennung als auch einen Überstromschutz, wodurch sie für Hochleistungsanwendungen geeignet sind, bei denen die Ausrüstung die Sicherheit ergänzt.

Alternative Namen und Funktionsbeschreibungen

Gebräuchliche Namen von Isolatoren

Isolatoren werden häufig durch unterschiedliche Namen erwähnt, was ihre Rolle bei der elektrischen Sicherheit und der Trennung von Schaltkreisen widerspiegelt.Gemeinsame Begriffe umfassen:

• Isolationsschalter - Ein allgemeiner Begriff, der die Funktion des Geräts, die elektrische Leistung abzuschneiden, hervorhebt.

• Leistungsisolationsschalter - Hebt seine Rolle bei der vollständigen Trennung von Geräten oder Schaltungen von der Stromquelle hervor.

• Isolatorschalter Doppelpole (DP) - Gibt eine Konfiguration an, die sowohl die lebenden als auch die neutralen Verbindungen trennen, die üblicherweise in Wohn- und gewerblichen elektrischen Systemen verwendet werden.

Gebräuchliche Namen von Schalttrennschalten

Schalter -Trennstoffe sind vielseitiger und je nach spezifischem Design und Funktionalität unter verschiedenen Namen bekannt.Dazu gehören:

• Verschmolzener Isolator -kombiniert die Funktionen eines Isolators mit integriertem Überstromschutz, der üblicherweise in Hochleistungsanwendungen verwendet wird.

• LOAD BREAKSCHALTER - Markiert die Fähigkeit des Geräts, Schaltkreise während der Last zu trennen und sichere Leistungsübergänge sicherzustellen.

• Schalter trennen - Ein breiter Begriff, der zur Beschreibung von Schalttrennschriften sowohl in industriellen als auch in kommerziellen Anwendungen verwendet wird.

Verkabelung eines Isolatorschalters

Vorbereitung und Sicherheitsmaßnahmen

Die Verkabelung eines Isolatorschalters erfordert strikte Einhaltung von Sicherheitsprotokollen und elektrischen Vorschriften.Vor Beginn muss überprüfen, ob die Verkabelung und der Schalter für die erforderliche Spannung und Stromkapazität bewertet werden.Dies gewährleistet die Kompatibilität mit dem elektrischen System und verhindert potenzielle Gefahren.

Der erste und riskanteste Schritt besteht darin, die Stromquelle zu verbessern.Dadurch wird das Risiko eines elektrischen Schocks während der Installation beseitigt.Die Stromversorgung sollte am Hauptschalter ausgeschaltet werden, und ein Spannungstester sollte verwendet werden, um zu bestätigen, dass vor dem Fortfahren kein Strom vorhanden ist.

Anschließen der Verkabelung

Sobald das System sicher abgeschaltet ist, folgt der Verkabelungsprozess einem strukturierten Ansatz:

• Ermittlung von Terminals - Der Isolatorschalter verfügt normalerweise über markierte Klemmen für eingehende Strom (Versorgung) und ausgehende Verbindungen (Last).Das Verständnis dieser Bezeichnungen ist der Schlüssel für die ordnungsgemäße Installation.

• Anbringen von Versorgungs- und Lastdrähten - Die Versorgungskabel sind sicher mit den Eingangsanschlüssen verbunden, während die Lastkabel an die Ausgangsanschlüsse angebracht sind.Die ordnungsgemäße Anziehen der Klemmenschrauben sorgt für eine feste elektrische Verbindung.

• Den Schalter erden - Ein dedizierter Erdungsdraht muss fest mit dem Erdungsanschluss verbunden sein.Dieser Schritt ist für die Sicherheit erforderlich, da verhindert, dass elektrische Fehler Schocks oder Schäden am System verursachen.

• Verbindungen sichern und inspizieren -Nachdem alle Drähte vorhanden sind, sollte jede Verbindung doppelt überprüft werden, um eine Dichtheit und eine ordnungsgemäße Positionierung zu erhalten, um Überhitzung oder lose Kontakte zu verhindern.

Endgültige Tests und erfahrene Überlegungen

Vor der Wiederherstellung der Stromversorgung sollte die Installation inspiziert werden, um die Einhaltung der Verkabelungsstandards zu bestätigen.Das Testen des Isolatorschalters stellt sicher, dass er ordnungsgemäß funktioniert und bei Aktivierung eine vollständige Trennung liefert.

Da eine unsachgemäße Verkabelung zu elektrischen Ausfällen oder Sicherheitsrisiken führen kann, wird die Einstellung eines lizenzierten Elektrikers sehr empfohlen.Eine professionelle Installation stellt die Einhaltung der Vorschriften sicher, verringert das Fehlfunktionsrisiko und bietet eine langfristige Systemzuverlässigkeit und -sicherheit.

Abschluss

Während dieser Untersuchung von Schaltschriften und Isolatoren haben wir gesehen, wie diese Geräte das Rückgrat der elektrischen Sicherheits- und Systemzuverlässigkeit bilden.Von ihren grundlegenden Betriebsmechanik bis hin zu komplexen Anwendungen in Hochspannungsumgebungen stellen Schalttrennschriften und Isolatoren sicher, dass Sie Ihre Aufgaben ohne das Risiko elektrischer Gefahren ausführen können.Ihre Fähigkeit, Stromverbindungen sicher sowohl unter Last- als auch unter Bedingungen ohne Last zu verwalten, macht sie in der modernen elektrischen Infrastruktur erforderlich.Wenn wir uns weiterhin auf hoch entwickelte elektrische Systeme verlassen, bleibt die strategische Verwendung dieser Geräte von der Sicherheit von Sicherheit mit operativer Effizienz und sorgt dafür, dass sowohl Sie als auch empfindliche Geräte vor elektrischen Pannen geschützt sind.

Häufig gestellte Fragen [FAQ]

1. Warum einen Isolator anstelle eines Schalters verwenden?

Isolatoren gewährleisten die Sicherheit, indem sie die Stromversorgung vollständig trennen, einschließlich des Brechens aller elektrischen Schaltkreise, die bei der Durchführung der Wartung Strom tragen können.Im Gegensatz zu regulären Schalter, die möglicherweise nicht zum vollständig abschnittenen Stromkreis ausgelegt sind, werden Isolatoren speziell so konstruiert, dass sie keine Ladungsbedingungen sicher behandeln.

2. Was ist der Zweck eines Isolators?

Der Hauptzweck eines Isolators besteht darin, einen sicheren und klaren physikalischen Unterbrechung in einem Stromkreis bereitzustellen.Diese Unterbrechung wird während der Reparatur- oder Wartungsarbeiten verwendet, um sicherzustellen, dass alle elektrischen Teile, die bearbeitet werden, völlig frei von elektrischen Energie und sicher sind, was eine versehentliche Energieversorgung verhindert.

3. Wann verwenden Sie einen Isolatorschalter?

Ein Isolatorschalter sollte verwendet werden, wenn Sie ein zuverlässiger Mittel benötigen, um sicherzustellen, dass eine Schaltung für Service oder Wartung vollständig eingefasst wird.Es ist größtenteils wichtig bei Hochspannungs- oder schwerwiegenden Geräte-Setups, bei denen die Sicherheit nicht beeinträchtigt werden kann und wo sie benötigt wird, um sicherzustellen, dass die Schaltung vollständig tot ist.

4. Benötigt die Klimaanlage einen Isolatorschalter?

Ja, Klimaanlagen erfordern normalerweise einen Isolatorschalter.Dieser Schalter wird für die Sicherheit und Einhaltung der elektrischen Standards verwendet, wodurch eine sichere Wartung und Wartung ermöglicht wird, indem die elektrische Stromversorgung des Geräts vollständig ausgeschaltet wird.

5. Kann ich den Isolatorschalter ausschalten?

Ja, Sie können den Isolatorschalter ausschalten, und es wird empfohlen, dies bei der Durchführung der Wartung oder der Inspektionsarbeiten an den angeschlossenen Geräten zu tun.Wenn Sie den Isolatorschalter ausschalten, wird sichergestellt, dass die Ausrüstung keine elektrische Leistung fließt, sodass es sicher ist, daran zu arbeiten.
