Leitfaden für Spannungsaufsichtsbehörden

Elektronische Geräte stützen sich auf eine stetige DC-Versorgung für die Funktion, und während Batterien dies bereitstellen können, sind sie häufig eine teure und unpraktische langfristige Lösung.Um dies zu beheben, entwickelten Ingenieure Spannungsregulatoren, die die Wechselstromversorgung in einen stabilen Gleichstromausgang umwandeln.Dieser Artikel bietet einen umfassenden Einblick in Spannungsaufsichtsbehörden, einschließlich ihres Grundkonzepts, der Arbeitsprinzipien, -typen und -Anwendungen.

Katalog

Spannungsregler verstehen

Ein Spannungsregler ist eine elektronische Vorrichtung oder Schaltung, die einen konstanten Gleichspannungsausgang beibehält, unabhängig von Schwankungen der Eingangsspannung, des Laststroms oder der Temperaturänderungen.Die Hauptfunktion eines Spannungsreglers besteht darin, eine stabile Stromversorgung zu gewährleisten, wobei Rückkopplungsmechanismen zur Einstellung der Ausgangsanpassung verwendet werden.Spannungsregulatoren finden sich in einer Vielzahl von Geräten wie Computer -Netzteilen, Automobil -Lichtmaschinen und sogar elektrischen Kraftwerken.

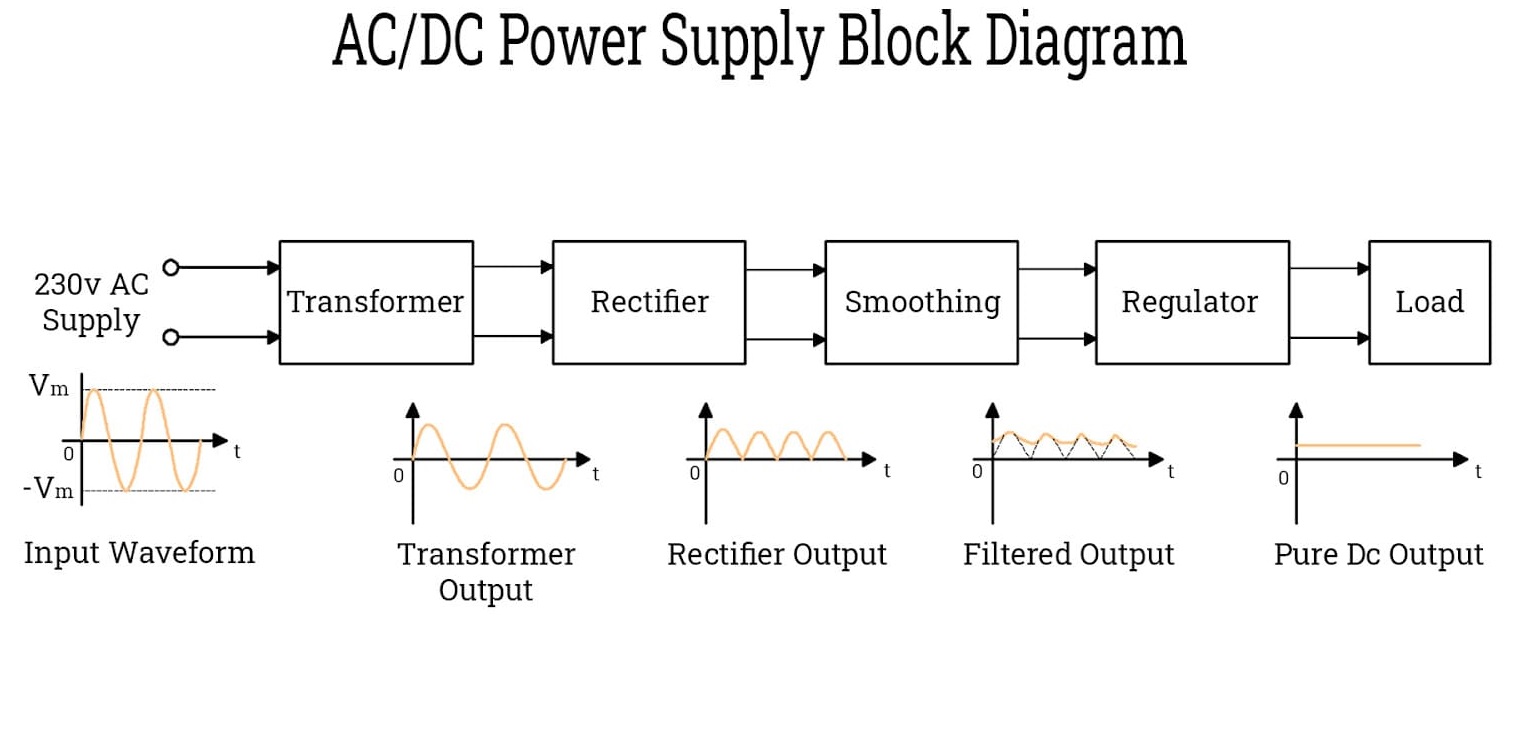

AC zu DC -Konvertierungsprozess

Spannungsregulatoren spielen eine wichtige Rolle bei der Umwandlung der Wechselstromversorgung in einen regulierten Gleichstromausgang.Der Konvertierungsprozess umfasst typischerweise eine Reihe von Komponenten: einen Step-Down-Transformator, einen Gleichrichter, einen Filter und den Spannungsregler selbst.Der Transformator reduziert die hohe AC -Eingangsspannung auf einen niedrigeren Niveau, der dann durch den Gleichrichter in pulsierende DC korrigiert wird.Der Filter glättet den pulsierenden Gleichstrom und der Spannungsregler sorgt für eine stabile Ausgangsspannung.

Einstellung der Transformatorin und Spannung und Spannung

Im Bereich der Stromversorgung beginnt die Konversionsreise mit einem Step-Down-Transformator.Diese Komponente verringert die übermäßige Eingangs -Wechselspannung auf eine niedrigere Ebene, die für nachfolgende Schritte besser geeignet ist.Die Transformatorauswahl beeinflusst die Effizienz des Prozesses die Auswirkungen auf die Spannungseffizienz und die Minimierung des Energieverlusts.Die Erfahrung zeigt, dass die regelmäßige Wartung die langfristige Zuverlässigkeit und die betriebliche Effizienz des Transformators verbessert.

AC zu DC -Konvertierung durch Berichtigung

Sobald die Wechselspannung abgesenkt ist, fließt sie zu einem Gleichrichter.Hier werden Bridge -Gleichrichter häufig für ihre Kenntnisse bei der Umwandlung von Wechselstrom in pulsierende DC ausgewählt.Sie bieten eine effiziente Leistungsumwandlung mit bescheidenen Spannungsabfällen, wodurch sie für verschiedene Anwendungen führen.Die Kühlkörper spielen in dieser Phase, da sie die erzeugte Wärme effektiv bewältigen und so die Stabilität des Systems erhöhen kann.Diese Einsicht bestätigt ihre Integration in das Design.

Glätten Sie den Gleichstromausgang mit Filterschaltungen

Der pulsierende DC erzeugte wird mit einem Filterkreis verfeinert, der häufig mit Kondensatoren und Induktoren hergestellt wird.Dieser Prozess stabilisiert den ansonsten schwankenden Gleichstrom.Filter spielen eine wesentliche Rolle bei der Abnahme von Ausgangswellen, um die Stabilität in empfindlichen elektronischen Schaltungen zu gewährleisten.Die Auswahl von Top-Tier-Komponenten für diese Filter kann die Leistung und Haltbarkeit sowie detaillierte Beobachtungen verbessern.

Spannungsregelung für die Ausgangsstabilität

Die Reise schließt mit dem Spannungsregler, der trotz Abweichungen der Eingangsspannung und des Lastwiderstands die konsistente Ausgangsspannung aufrechterhält.Ihre Anpassungsfähigkeit an unterschiedliche operative Bedürfnisse spiegelt die evolutionären Fortschritte bei der Spannungsregulationstechnologie wider.Diese Stabilität spielt daher eine große Rolle bei der Leistung und Langlebigkeit elektronischer Geräte.

Sorten von Spannungsaufsichtsbehörden

Spannungsregulatoren werden weitgehend in zwei Arten eingeteilt: Shunt -Spannungsregulatoren und Serienspannungsregulatoren.Shunt-Regulatoren wie Zener-Dioden sind parallel mit der Last verbunden, während Serienregulatoren wie Emitter-Follower-Designs in Serien mit der Last verbunden sind.

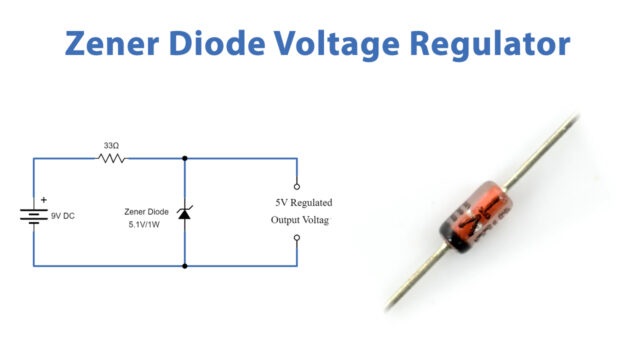

Zenerdiode als Shunt -Spannungsregler

Die Zener-Diode ist eine spezielle Diodenart, die für die Spannungsregelung im umgekehrten BIAS-Modus verwendet wird.Es behält eine konstante Ausgangsspannung bei, sobald es in seine Aufschlüsselungsregion (als Zener -Region bezeichnet) eintritt.Die Diode ist parallel zur Last angeschlossen, und ein Stromlimitwiderstand (RS) wird in Reihe mit dem Zener platziert, um einen übermäßigen Stromfluss zu verhindern.Die Spannung bleibt konstant, solange der Strom durch die Zenerdiode zwischen dem minimalen (IZ min) und maximalen (iz max) Stromgrenzen bleibt.Wenn der Strom IZ Max überschreitet, kann die Diode überhitzen und scheitern.Wenn der Strom unter Iz min fällt, reguliert die Diode die Spannung nicht effektiv.

Wenn die Eingangsspannung (VIN) variiert wird, während der Lastwiderstand (RL) konstant bleibt, nimmt der Gesamtstrom (IT) mit zunehmendem VIN zu, aber der Laststrom (IL) bleibt konstant, da die Spannung über RL (VZ) festgelegt ist.Wenn der Lastwiderstand variiert, während die Vin konstant bleibt, ändert sich der Laststrom (IL), der Gesamtstrom (IT) bleibt konstant, solange die Zenerdiode innerhalb ihrer Grenzen arbeitet.

Praktisches Beispiel: Berechnung der Zenerdiodenspannungsregelung.Um die Zener -Diode als Spannungsregler besser zu verstehen, betrachten Sie das folgende Beispiel:

Gegeben:

Rs = 100 Ω

Vin = 30V

Rl = 500 Ω

Vz = 12V

Ausgangsspannung (VO):

Vo = vz = 12 V

Spannung über Rs (VS):

Vs = vin - vo = 30V - 12V = 18 V

Zenerstrom (IZ):

Iz = (vs/rs) - (vo/rl)

Iz = (18 V/100 Ω) - (12 V/500 Ω) = 0,156A oder 156 mA

Somit beträgt die Ausgangsspannung (VO) 12 V, die Spannung über Rs (VS) 18 V und der Zenerstrom (IZ) 156 mA.

Serienspannungsregler

In einem Serienspannungsregler wird das Steuerelement (typischerweise ein Transistor) in Reihe mit der Last platziert.Die Ausgangsspannung (VO) wird durch die Gleichung VO = Vz - VBE angegeben, wobei VBE die Basis -Emitter -Spannung des Transistors ist und VZ die Zenerspannung ist, die als Referenz verwendet wird.Mit zunehmender VO nimmt VBE ab, was wiederum den Basisstrom (IB) und den Kollektorstrom (IC) reduziert und die Ausgangsspannung stabilisiert.

Wenn VO abnimmt, nimmt VBE zu, erhöht IB und IC und somit die Ausgangsspannung auf das gewünschte Niveau wiederherstellt.Serienregulatoren werden für Anwendungen bevorzugt, die im Vergleich zu Shunt -Regulatoren einen höheren Strom und eine bessere Effizienz erfordern.

Unterschiede zwischen Serien- und Shunt -Spannungsregulierungsbehörden

Spannungsregulatoren gewährleisten eine stabile Gleichstromausgangsspannung, erreichen dies jedoch je nach Typ auf unterschiedliche Weise.Die beiden Primärtypen sind Serienspannungsregulatoren und Shunt -Spannungsregulatoren mit jeweils unterschiedlichen Merkmalen, Kontrollmechanismen und Anwendungen.Lassen Sie uns ihre Unterschiede in der folgenden Tabelle aufschlüsseln:

Besonderheit	Serie Spannungsregler	Shunt Spannungsregler
Kontrollelement Platzierung	In Serie mit die Ladung	Parallel mit die Ladung
Ausgangsimpedanz	Untere	Höher
Stromspannung Verordnung	Effektiver	Weniger effektiv
Anwendungen	Geeignet für Schwere Lasten	Geeignet für Lichtlasten

Leitungs- und Lastregulierung des Spannungsreglers

Die Leitungsregelung bezieht sich auf die Fähigkeit eines Spannungsreglers, trotz Änderungen der Eingangsspannung eine konstante Ausgangsspannung aufrechtzuerhalten.Dies bedeutet, dass die Leitungsregelung die Ausgangsspannung misst $V_o$ Änderungen im Verhältnis zu Variationen in der Eingangsspannung $V_I$.

Die Lastregulation misst die Fähigkeit des Spannungsreglers, eine konstante Ausgangsspannung beizubehalten, wenn sich der Laststrom ändert.Hier wird die Lastregulation berechnet, basierend darauf, wie viel die Ausgangsspannung $V_o$ variiert in der Reaktion auf Änderungen des Laststroms ${\mathrm{ICH}}_L$ .Es wird ausgedrückt als:

​

Abschluss

Spannungsregulatoren sind Hauptkomponenten in elektronischen Schaltungen, um sicherzustellen, dass Geräte eine stabile und konstante Spannung erhalten.Sowohl Shunt- als auch Serienspannungsaufsichtsbehörden haben ihre einzigartigen Vorteile und Anwendungen.Während Zenerdioden für Lichtlasten eine einfache und kostengünstige Regulierung bieten, eignen sich die Serienregulatoren aufgrund ihrer Effizienz und einer geringeren Ausgangsimpedanz besser für schwerere Lasten.Durch das Verständnis dieser Prinzipien und der Berechnungen dahinter können Ingenieure den richtigen Spannungsregler für ihre spezifische Anwendung auswählen.
