Leitfaden für verschiedene Arten von Monitorkabeln

In der digitalen Konnektivität bleibt die Rolle von Kabeln der Schlüssel zur Integration und Optimierung unserer elektronischen Geräte.Aus den klassischen VGA-Kabeln, die weiterhin Legacy-Systeme mit ihrer analogen Fähigkeit unterstützen, bis hin zu den hochmodernen Fähigkeiten von HDMI- und Thunderbolt-Kabeln, die die Hochgeschwindigkeits-Datenübertragung mit hoher Definitionenmedienlieferung verschmelzen, kann die Auswahl des richtigen Kabels extremBeeinflussen Sie die Funktionalität und Effizienz Ihrer Setups.In diesem Artikel wird die Feinheiten verschiedener Kabeltypen-VGA, HDMI, DisplayPort, DVI, Thunderbolt, USB-C, Komponentenvideo und Composite-auf bestimmte Anwendungen und Umgebungen angepasst.Durch den Vergleich ihrer Funktionen, Spezifikationen und geeigneten Anwendungsfälle möchten wir Sie durch die Auswahl des optimalen Kabels zur Verbesserung Ihrer audiovisuellen und Datenübertragungserlebnisse führen und sicherstellen, dass das Potenzial Ihres Systems vollständig realisiert wird.

Katalog

VGA -Kabel

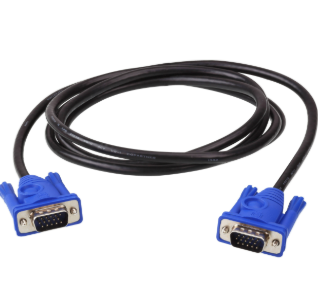

Abbildung 2. VGA -Kabel

Das Video -Grafik -Array (VGA) -System wurde 1987 von IBM als Teil seiner PS/2 -Computeraufstellung eingeführt, wodurch sich die Video -Display -Technologie erheblich verbessert.Zu dieser Zeit legte VGA einen neuen Standard fest, indem höhere Auflösungen, mehr Farben und schnellere Aktualisierungsraten unterstützt wurden als seine Vorgänger.Während digitale Displaytechnologien seitdem übernommen sind, bleibt VGA für grundlegende Videoanzeigeaufgaben nützlich, hauptsächlich in Legacy -Systemen, die immer noch auf analogen Verbindungen beruhen.

VGA-Kabel sind durch ihren 15-poligen Anschluss leicht zu erkennen, der in drei Reihen angeordnet ist.Dieses Design ermöglicht es ihnen, RGB -Videosignale (rot, grün, blau) zusammen mit horizontalen und vertikalen Synchronisierungsimpulsen zu tragen, um die Bildstabilität und Klarheit aufrechtzuerhalten.Um die Signalstörungen zu verringern und die Qualität über längere Strecken aufrechtzuerhalten, sind VGA -Kabel mit mehreren Bodenverbindungen und zusätzlichen Stiften ausgelegt, die nicht verbunden bleiben.

Eine Einschränkung von VGA ist der Mangel an Audiounterstützung, was bedeutet, dass ein separates Kabel für Schall erforderlich ist.Es bleibt jedoch sowohl mit CRT- als auch mit frühen LCD -Monitoren kompatibel, was es zu einer praktischen Option für ältere Systeme macht.Wenn neuere Geräte einen dedizierten VGA-Anschluss fehlen, tragen DVI-to-VGA-Adapter bei, ihre Benutzerfreundlichkeit zu erweitern.Obwohl VGA eine alternde Technologie ist, spielt sie immer noch eine Rolle bei der Überbrückung der Lücke zwischen analogen und digitalen Displays, hauptsächlich in speziellen Anwendungen und Legacy -Umgebungen, in denen seine Zuverlässigkeit noch geschätzt wird.

HDMI -Kabel

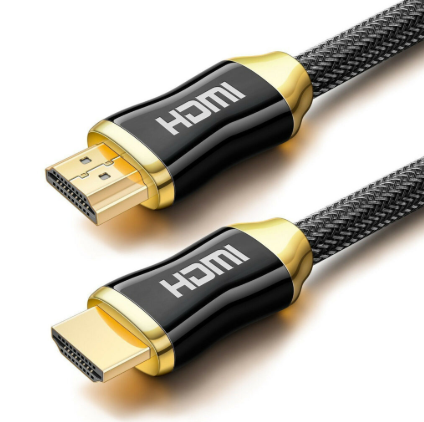

Abbildung 3. HDMI -Kabel

HDMI-Kabel spielen eine wichtige Rolle in modernen digitalen Medien, indem sie hochauflösende Video- und Audio-Signale zu einer einzigen, effizienten Verbindung kombinieren.Dies vereinfacht das Einrichten von Home Entertainment -Systemen und ermöglicht eine nahtlose Kommunikation zwischen Geräten wie Fernsehern, Spielekonsolen und Soundsystemen.Das Ergebnis ist ein hochwertiges audiovisuelles Erlebnis mit scharfen Bildern und klaren Klang.Über Home Entertainment hinaus wird HDMI auch in der Automobilindustrie weit verbreitet, in der sie im Auto-Displays, Infotainment-Systeme und Navigationsbildschirme verbessert.

HDMI wurde ursprünglich als Ersatz für ältere analoge Verbindungen wie Scart und RCA entwickelt und unterstützt eine breite Palette von Videoauflösungen. Damit ist es mit allem kompatibel, von Standard-Definitionen-Fernsehern bis hin zu hochmodernen ultrahohen Definitionen-Monitoren.Zusätzlich zum Video überträgt es sowohl komprimierte als auch unkomprimierte digitale Audio, wodurch ein immersives Klangerlebnis ohne separate Kabel erforderlich ist.

Einer der Hauptmeilensteine ​​in der Evolution von HDMI war die Veröffentlichung von HDMI 1.3, was die Unterstützung für fortschrittliche Audioformate wie Dolby TrueHD und DTS-HD einführte.Diese Formate bieten einen hohen Klang und machen HDMI zu einer bevorzugten Wahl für Sie.Im Laufe der Zeit haben kontinuierliche Verbesserungen der HDMI -Technologie ihre Bedeutung bei Multimedia verstärkt und seinen Platz als benötigte Komponente in modernen audiovisuellen Systemen gewährleistet.

DisplayPort -Kabel

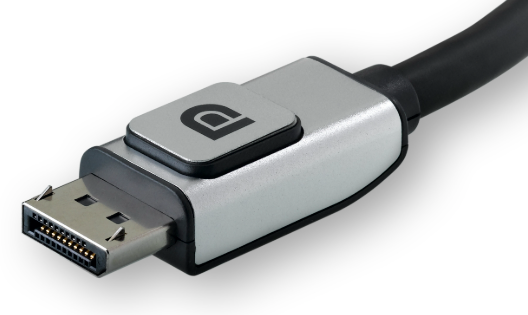

Abbildung 4. DisplayPort -Kabel

DisplayPort-Kabel sind so konzipiert, dass sie Hochleistungsverbindungen zwischen Computern und Anzeigesystemen erstellen, einschließlich Monitoren, Projektoren und Multimedia-Heimkinos.DisplayPort wurde mit Unterstützung großer Technologieunternehmen wie AMD und NVIDIA entwickelt und ist bekannt für seine Fähigkeit, außergewöhnlich scharfes Video und klares Audio zu liefern.In bestimmten Anwendungen übertrifft es HDMI sogar und macht es zu einer bevorzugten Wahl für professionelle und High-End-Verbraucher-Displays.

Im Gegensatz zu älteren Displayverbindungen verwendet DisplayPort die paketisierte Datenübertragung, ähnlich wie die Informationen von Ethernet und USB -Übertragung.Diese Methode ermöglicht eine effizientere Datenhandhabung und eine größere Flexibilität bei der Verbindung von internen und externen Anzeigen.Ein wesentlicher Vorteil von DisplayPort ist die Fähigkeit, über einfache Adapter mit älteren Geräten zu arbeiten und gleichzeitig hochauflösende Videos und unkomprimierte Audio zu unterstützen.Es überträgt auch Audio und Video separat, was die Signalqualität verbessern und eine höhere Kontrolle über die Multimedia -Ausgabe liefern kann.

Eine weitere bemerkenswerte Funktion ist die bidirektionale Hilfskanal von DisplayPort, die eine erweiterte Kommunikation zwischen verbundenen Geräten ermöglicht.Dies ermöglicht eine glattere Integration, einfachere Geräteverwaltung und interaktive Anzeigeanpassungen.Mit seinem zukunftsorientierten Design und seiner breiten Funktionalität bleibt DisplayPort ein nützlicher Bestandteil der modernen digitalen Display-Technologie und erfüllt die Anforderungen.

DVI -Kabel

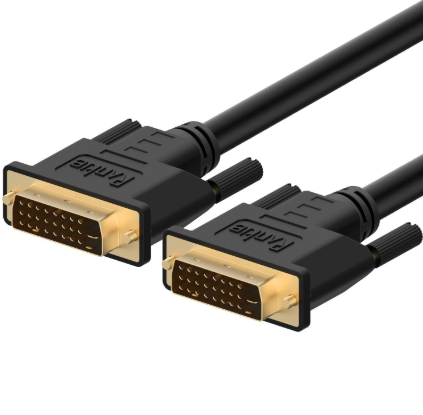

Abbildung 5. DVI -Kabel

Digital Visual Interface (DVI) ist ein Videoübertragungsstandard, das speziell für hochwertige Bildausgabe entwickelt wurde.Im Gegensatz zu HDMI, das sowohl Video als auch Audio trägt, konzentriert sich DVI ausschließlich auf die Bereitstellung scharfer, hochauflösender Bilder.Dies macht es zu einer bevorzugten Wahl in Einstellungen, in denen Audio separat verwaltet wird, z. B. Computermonitore, professionelle Grafik-Arbeitsstationen und High-End-Displaysysteme.

DVI basiert auf der minimierten Differentialsignalisierung (TMDS), einer digitalen Übertragungsmethode, die den Datenverlust verringert und die Bildklarheit beibehält.Durch die Verwendung fortschrittlicher Codierungstechniken minimiert TMDS den Signalabbau über große Entfernungen und hilft, elektromagnetische Interferenzen zu verhindern.Dies stellt sicher, dass Bilder frisch und genau bleiben, selbst wenn sie über erweiterte Kabelläufe übertragen werden.

DVI ist in mehreren Formaten erhältlich, einschließlich DVI-D (nur digital), DVI-A (nur analog) und DVI-I (integriertes digital und analog), wodurch es an verschiedene Anzeigenanforderungen anpassbar ist.Es bleibt sowohl im Personal Computing als auch für das professionelle Rundfunk häufig verwendet, bei denen die Bildqualität Vorrang vor der Audio -Integration hat.Während neuere Schnittstellen wie HDMI und DisplayPort umfassendere Multimedia-Funktionen bieten, ist DVI weiterhin eine zuverlässige Option für Anwendungen, die hochauflösende Bilder benötigen, ohne dass ein integrierter Audiounterstützung erforderlich ist.

Thunderbolt -Kabel

Abbildung 6. Thunderbolt -Kabel

Thunderbolt-Kabel sind für die Hochgeschwindigkeitsdatenübertragung und die nahtlose Konnektivität zwischen Computern und externen Geräten ausgelegt.Sie werden häufig verwendet, um externe Festplatten, Docking-Stationen und hochauflösende Displays zu verknüpfen und sie in professionellen und kreativen Arbeitsbereichen nützlich zu machen.Die Thunderbolt -Technologie wurde durch eine Zusammenarbeit zwischen Intel und Apple entwickelt und kombiniert Daten, Audio, Video und Strom in ein einzelnes Kabel und erreicht Übertragungsgeschwindigkeiten von bis zu 40 Gbit / s.Diese schnelle Leistung ist besonders wertvoll für Aufgaben wie Videobearbeitung, 3D -Rendering und große Dateiübertragungen, bei denen Geschwindigkeit und Zuverlässigkeit riskant sind.

Diese Kabel verwenden kompakte, reversible Anschlüsse, die ein schnelles und müheloses Plug-In ohne Bedenken zur Ausrichtung ermöglichen.Ihr Design ermöglicht die gleichzeitige Hochgeschwindigkeitsdatenübertragung und die hochauflösende Videoausgabe und den optimierten komplexen Workflows.Ein weiterer wichtiger Vorteil ist Daisy-Chaining, mit dem mehrere Geräte nacheinander verbunden werden können, ohne die Leistung zu verringern.Diese Funktion hilft bei der Verringerung der Kabelübereinstimmung gleichzeitig die Effizienz.

Mit zunehmendem Rechenanforderungen ist Thunderbolt weiterhin ein aktives Werkzeug für diejenigen, die schnelle und stabile Verbindungen benötigen.Die Kombination von Geschwindigkeit, Vielseitigkeit und Benutzerfreundlichkeit stellt sicher, dass sie eine grundlegende Komponente in modernen Hochleistungs-Setups bleibt.

USB-C-Kabel

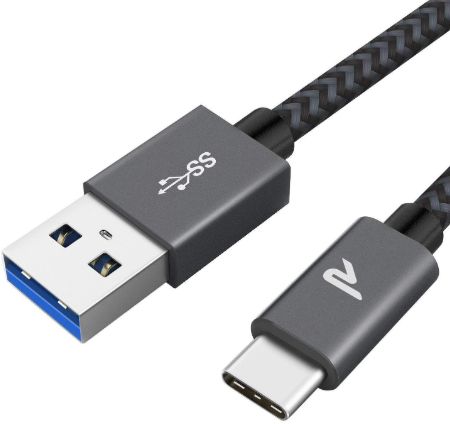

Abbildung 7. USB-C-Kabel

USB-C ist ein moderner, vielseitiger Anschluss, der für die nahtlose Kompatibilität auf einer Vielzahl von Geräten entwickelt wurde.Das kompakte, reversible Design beseitigt den Ärger, in Kabeln in die falsche Weise einzubeugen und die Verbindungen schnell und mühelos zu machen.Im Gegensatz zu älteren USB-Typen unterstützt USB-C mehrere Funktionen in einem einzelnen Kabel, einschließlich Hochgeschwindigkeitsdatenübertragung, Videoausgabe und Stromversorgung-eine wichtige Funktion für die schnelle Aufladung in der heutigen mobilen Welt.

Einer der größten Vorteile von USB-C ist die breite Kompatibilität.Es wird in Smartphones, Tablets, Laptops und Peripheriegeräten wie externen Festplatten und Monitoren verwendet.Durch die Konsolidierung mehrerer Funktionen in eine standardisierte Verbindung vereinfacht USB-C die Gerätekonnektivität und reduziert die Notwendigkeit mehrerer Kabel.

Als mehr USB-C wird es schnell zum Standard für moderne digitale Geräte.Seine Fähigkeit, verschiedene Aufgaben effizient zu erledigen, gewährleistet die anhaltende Relevanz sowohl für Verbraucher als auch für professionelle Umgebungen.Mit kontinuierlichen Fortschritten in der USB-Technologie prägt USB-C nicht nur die heutige digitale Landschaft, sondern auch den Weg für zukünftige Innovationen in der Konnektivität.

Komponenten -Videokabel

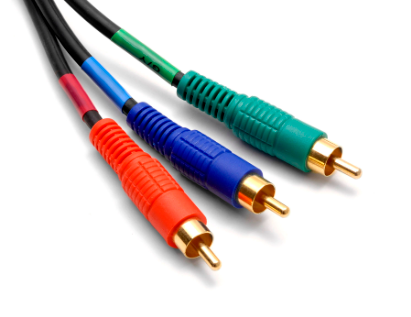

Abbildung 8. Komponenten Videokabel

Komponentenvideokabel bieten eine qualitativ hochwertige analoge Lösung für die Übertragung von Videosignalen und machen sie zu einer zuverlässigen Wahl, wenn digitale Verbindungen nicht verfügbar sind.Im Gegensatz zu zusammengesetzten Videos, das alle visuellen Informationen über ein einzelnes Signal überträgt, unterscheidet das Komponentenvideo das Bild in drei verschiedene Farbkanäle: Rot, Grün und Blau (RGB).Diese Abteilung verbessert die Schärfe, die Farbgenauigkeit und die Klarheit des Gesamtbildes und macht diese Kabel ideal für Anwendungen, die eine präzise visuelle Ausgabe erfordern, wie z. B. professionelle Videoproduktion und High-End-Heimkinosysteme.

Komponenten -Videokabeln senden jedoch nur Videosignale, was bedeutet, dass für Audio separate Kabel benötigt werden.Dies steht im Gegensatz zu integrierten Lösungen wie HDMI, die sowohl Audio als auch Video in einer einzigen Verbindung tragen.Trotz der Verschiebung in Richtung digitaler Schnittstellen bleibt das Komponentenvideo in Legacy- und professionellen Einstellungen relevant, in denen noch hochauflösendes analoges Video erforderlich ist.Die fortgesetzte Verwendung in speziellen Umgebungen unterstreicht die Zuverlässigkeit und die Fähigkeit, außergewöhnliche analoge Videoqualität zu liefern.

Verbundkabel

Abbildung 9. Verbundkabel

Verbundkabel bieten eine einfache und weit verbreitete Lösung für die Übertragung von Standard-Definition-Videos.Sie verwenden einen einzelnen gelben RCA -Anschluss, um das gesamte Videosignal zu tragen, wodurch sie einfach eingerichtet und in ältere AV -Systeme integriert werden können.Da sie sich auf ein Einkanalgetriebe verlassen, trennen zusammengesetzte Kabel keine Farb- und Helligkeitsinformationen, was zu einer geringeren Bildqualität im Vergleich zu neueren Videoformaten führen kann.Ihr unkompliziertes Design und ihre weit verbreitete Unterstützung machen sie jedoch zu einer praktischen Wahl für grundlegende Videoverbindungen.

Eine wesentliche Einschränkung von Verbundkabeln ist die Unfähigkeit, hochauflösende Videos zu übertragen.Dies macht sie weniger für moderne digitale Displays geeignet, die eine schärfere Auflösung erfordern.Trotzdem bleiben sie in Legacy -Systemen, Videorecorder, älteren Gaming -Konsolen und anderen Setups nützlich, bei denen eine hohe Auflösung keine Priorität hat.Ihre Erschwinglichkeit und Benutzerfreundlichkeit stellen sicher, dass zusammengesetzte Kabel weiterhin als zuverlässige Option für einfache Videoübertragungsanforderungen dienen.

Schlüsselmerkmale und Spezifikationen

Kabeltyp	Anschlusstyp	Maximale Auflösung	Maximale Aktualisierungsrate	Audiounterstützung	Videounterstützung	Datenübertragungsgeschwindigkeit	Kompatibilität
VGA	DE-15 (analog)	1920x1200	60 Hz	NEIN	Analog	N / A	Ältere Geräte
HDMI	HDMI Typ-A/B/C/D.	3840x2160 (4K)	240Hz	Ja	Digital	Bis zu 18 Gbit / s	Fernseher, Monitore, Spielekonsolen, Computer
DisplayPort	DisplayPort	7680x4320 (8K)	240Hz	Ja	Digital	Bis zu 32,4 Gbit / s	Monitore, Computer, Grafikkarten
DVI	DVI-D/DVI-I/DVI-A	2560x1600 (Dual Link)	144Hz	NEIN	Digital	Bis zu 9,9 Gbit / s	Monitore, Computer
Blitz	Blitz	7680x4320 (8K)	240Hz	Ja	Digital	Bis zu 40 Gbit / s	MacBooks, Monitore, externer Speicher, Dockingstationen
USB-C	USB-C	7680x4320 (8K)	240Hz	Ja	Digital	Bis zu 40 Gbit / s	Laptops, Monitore, Smartphones, Tablets, externer Speicherplatz

Wie wähle ich das richtige Überwachungskabel aus?

Die Auswahl des richtigen Monitorkabels erfordert eine sorgfältige Bewertung mehrerer Schlüsselfaktoren, um eine optimale Leistung und Kompatibilität mit Ihren Geräten zu gewährleisten.

• Beginnen Sie mit der Identifizierung der verfügbaren Ports Ihres Monitors und Ihres Computers. Zu den Befehlsoptionen gehören HDMI, DisplayPort und USB-C.Durch die Auswahl eines Kabels, das mit diesen Verbindungen übereinstimmt, ist die Notwendigkeit von Adaptern erforderlich und sorgt für eine nahtlose Funktionalität.

• Betrachten Sie als nächstes die von Ihnen benötigte Videoauflösung und Aktualisierungsrate.Einige Kabel unterstützen höhere Auflösungen und schnellere Aktualisierungsraten als andere, sodass sie für Aufgaben wie Spiele, Videobearbeitung oder professionelle Designarbeit besser geeignet sind.Wenn Sie ein Kabel verwenden, das die Anforderungen Ihres Displays nicht erfüllt, kann dies zu einer geringeren Bildqualität oder einer verringerten Leistung führen.

• Die physische Einrichtung Ihres Arbeitsbereichs spielt auch eine Rolle bei der Kabelauswahl.Messen Sie den Abstand zwischen Ihrem Monitor und dem Computer, um die entsprechende Kabellänge zu bestimmen.Überlegen Sie sich außerdem, ob Sie Funktionen wie integrierter Audio, Ethernet -Support oder erweiterte Abschirmung benötigen, um die Störung zu minimieren.

• Schließlich balancieren Sie Qualität und Kosten aus, basierend auf Ihren Bedürfnissen.Während Premium-Kabel eine bessere Haltbarkeit und Leistung bieten, können budgetfreundliche Optionen für die Standardnutzung ausreichen.Durch die Bewertung dieser Faktoren können Sie ein Monitorkabel auswählen, das eine zuverlässige, qualitativ hochwertige Verbindung für Ihr Setup gewährleistet.

Abschluss

Das Navigieren der heute verfügbaren Kabeloptionen kann entmutigend sein, aber mit den richtigen Informationen bewaffnet. Die Auswahl des perfekten Kabels für Ihre Anforderungen wird zu einer einfachen Aufgabe.Von der umfassenden HDMI bis zum Hochgeschwindigkeits-Thunderbolt und dem vielseitigen USB-C erfüllt jeder Kabeltyp einen einzigartigen Zweck in digitalen Medien.Berücksichtigen Sie Ihre spezifischen Anforderungen wie Videoqualität, Datenübertragungsgeschwindigkeit und Kompatibilität, um eine fundierte Auswahl zu treffen.Durch das Verständnis der Stärken und Einschränkungen jedes in diesem Handbuch besprochenen Kabeltyps können Sie Ihr audiovisuelles Setup optimieren, um die bestmögliche Leistung und Qualität zu erzielen und ein nahtloses und zufriedenstellendes Erlebnis zu gewährleisten.

Häufig gestellte Fragen [FAQ]

1. Welche Kabel brauche ich für 3 Monitore?

Die Art der Kabel, die Sie benötigen, hängt von den auf Ihrer Monitoren und Ihrer Grafikkarte verfügbaren Ports ab.In der Regel werden HDMI-, DisplayPort- oder DVI -Kabel verwendet.Wenn Ihre Grafikkarte drei Ausgänge enthält, die Ihren Monitoren entsprechen, benötigen Sie drei Kabel des entsprechenden Typs.Einige Setups erfordern möglicherweise Adapter, wenn die Ausgabestellungen auf Ihrer Grafikkarte von den Eingangsports auf Ihren Monitoren unterscheiden.

2. Welche Kabel benötigen Sie für einen Monitor?

Der für einen Monitor benötigte Kabeltyp hängt von seinen unterstützten Eingangstypen und den Ausgangsanschlüssen auf Ihrem Computer oder Gerät ab.Häufig verwendete Kabel sind HDMI, DisplayPort, DVI oder VGA.HDMI und DisplayPort sind für moderne Monitore vorzuziehen, da sie sowohl Audio- als auch Videosignale übertragen und höhere Auflösungen und Aktualisierungsraten unterstützen.

3. Kann ich einen HDMI -Splitter verwenden, um nicht doppelt zu doppelten?

Nein, ein HDMI -Splitter kann das Display nur duplizieren und das gleiche Bild auf mehreren Bildschirmen anzeigen.Um Ihren Desktop über mehrere Monitore hinweg zu erweitern (verschiedene Inhalte auf jedem Bildschirm), benötigen Sie eine Grafikkarte mit mehreren Ausgängen oder einer Docking-Station, die Multi-Display-Setups unterstützt.

4. Wie viele Monitore können ein PC unterstützen?

Die Anzahl der Monitore, die ein PC unterstützen kann, hängt von der Grafikkarte oder integrierten Grafikfunktionen ab.Die meisten modernen Grafikkarten unterstützen zwischen 2 und 4 Monitoren.High-End- oder Spezialgrafikkarten können noch mehr unterstützen.Sie können auch zusätzliche Grafikkarten hinzufügen oder USB -Adapter verwenden, um die Anzahl der Monitore zu erhöhen.

5. Können Sie 2 Monitore von 1 USB -Anschluss ausführen?

Ja, aber Sie benötigen eine USB-Dockingstation oder einen USB-to-Video-Adapter, der die Dual-Outputs unterstützt.Diese Geräte wandeln einen einzelnen USB -Anschluss in Verbindungen um, die mehrere Monitore umgehen können.Dieses Setup liefert jedoch möglicherweise nicht die gleiche Leistung wie die direkte Verbindung zu einer Grafikkarte, insbesondere für hochauflösende oder hochrangige Displays.
