Endgefütterte Drahtantennen Wie sie funktionieren, Vorteile und Setup-Tipps

Eine Endfed-Drahtantenne ist eine einfache und effektive Möglichkeit, ein Funksignal einzurichten.Es ist einfach zu installieren und funktioniert gut über verschiedene Frequenzen hinweg.Im Gegensatz zu anderen Antennen verbindet es an einem Ende, was die Platzierung flexibler macht.Um jedoch die beste Leistung zu erzielen, muss die Antenne die richtige Länge sein, richtig geerdet und mit der Impedanz des Radios abgestimmt.In diesem Leitfaden wird erklärt, wie Endfed-Drahtantennen funktioniert, wie Vorteile und der beste Weg, sie für klare und starke Signale einzurichten.

Katalog

Was ist die lange Drahtantenne am Ende gefüttert?

Eine Endfed-Drahtantenne ist eine unkomplizierte und effektive Wahl, insbesondere für diejenigen, die neu in der Funkkommunikation sind.Seine Attraktivität liegt in seiner einfachen Konstruktion und Benutzerfreundlichkeit.

Diese Art von Antenne besteht aus einem einzelnen, kontinuierlichen Draht, der so hoch und so lang wie möglich positioniert ist, um die Leistung zu maximieren.Der Draht erstreckt sich vom Radiosender, der allgemein als Hütte bezeichnet wird, bis zu einem erhöhten Ort im Freien, um minimale Störungen durch umgebende Objekte zu gewährleisten.

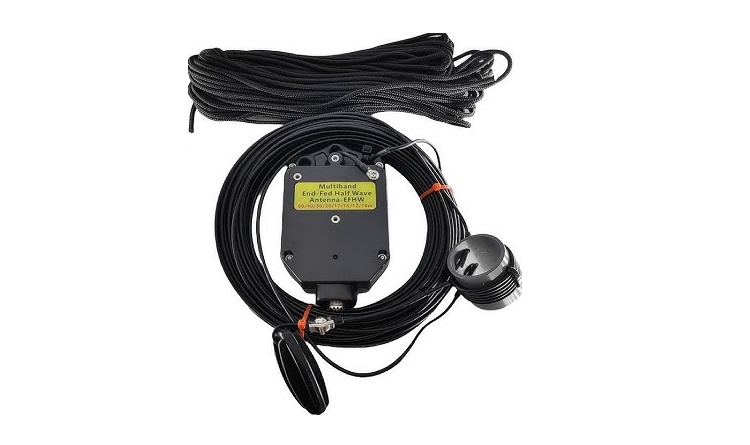

Abbildung 2. StandardEndgefütterte lange Drahtantenne

Nach der Installation wird der Kabel direkt mit dem Radio verbunden und fungiert sowohl als Sender als auch als Empfänger von Signalen.Um eine effiziente Übertragung zu erreichen, ist jedoch häufig ein Antennen -Tuner erforderlich.Dieses Gerät passt die Impedanz der Antenne an die des Radios an, verhindert den Signalverlust und verbessert die Gesamtwirksamkeit.

Ein weiterer Leistungsfaktor ist der Erdung.Ein gut etablierter Bodenverbindungsanschluss stabilisiert den Signalfluss, verbessert den Empfang und sorgt für eine zuverlässige Kommunikation.Ohne sie kann die Antenne Störungen, eine verringerte Effizienz oder eine Signalverzerrung aufweisen.

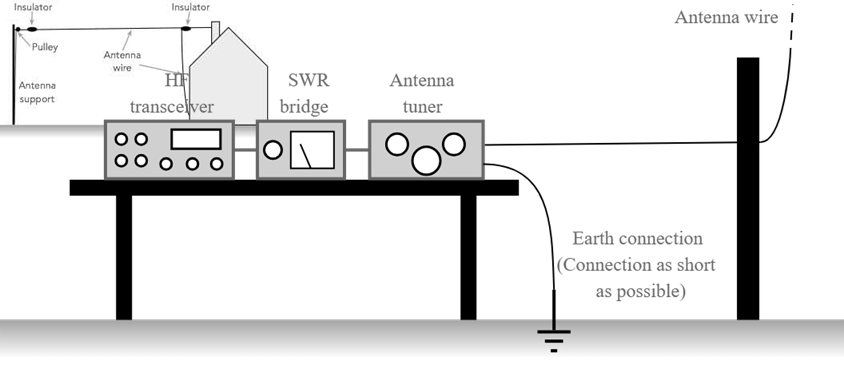

Abbildung 3. Ende einer Endfed-Drahtantennenstation

Durch die sorgfältige Positionierung des Drahtes, die Verwendung eines Antennentuners und die Gewährleistung einer festen Bodenverbindung kann eine Endfed-Drahtantenne eine starke und konsistente Funkleistung liefern.

Beste Längenendrahtantenne am Ende gefüttert

Endgefütterte Drahtantennen funktionieren am effizientesten, wenn ihre Länge ungefähr ein Viertel der Wellenlänge der Primärfrequenz beträgt, die sie zum Senden und Empfangen ausgelegt sind.Bei dieser Länge zeigt die Antenne eine geringe Impedanz am Futterpunkt, sodass die Impedanz -Matching vereinfacht und eine effektive Signalübertragung und -empfang sichergestellt wird.

Die Art und Weise, wie eine Endfed-Drahtantenne funktioniert, hängt weitgehend von der Verteilung des elektrischen Stroms entlang seiner Länge ab.In einer Viertelwellenlängenkonfiguration beginnt der Strom am anderen Ende niedrig und steigt stetig in Richtung des Futterpunkts an, wo er seinen Peak erreicht.Da die elektromagnetische Strahlung am stärksten ist, wenn der Strom am höchsten ist, maximiert diese Aufstellung die Strahlung am Futterpunkt auf natürliche Weise und verbessert die Gesamteffizienz.

Die Positionierung des Futterpunkts in der Nähe des Senders, des Empfängers oder anderer Funkgeräte führt jedoch bestimmte Nachteile ein.Elektronische Geräte in der Nähe erzeugen häufig unerwünschtes elektromagnetisches Geräusch, das die Antenne versehentlich aufnehmen kann, wodurch schwächere Signale maskieren und die Empfangsqualität reduzieren können.Da eine starke Strahlung in der Nähe des Futterpunkts auftritt, wird die Störung der umgebenden elektronischen Systeme zu einem Problem, insbesondere in dicht gepackten Funkumgebungen.

Nicht alle Endgefütterungsantennen folgen der Richtlinie der Viertelwellenlänge.Wenn die Länge erheblich abweicht, insbesondere wenn es sich nicht um ein merkwürdiges Vielfalt einer Viertelwellenlänge handelt, wird die Impedanzübereinstimmung schwieriger.Diese Nichtübereinstimmung kann die Leistung beeinträchtigen und es schwieriger machen, die Antenne effektiv in ein Funksystem zu integrieren.Eine ordnungsgemäße Abstimmung und zusätzliche Übereinstimmungskomponenten können in diesen Fällen die Leistung optimieren.

Durch die Auswahl von dauerhaften Materialien und die strategische Einfügung der Antenne können Sie die Signalzuverlässigkeit maximieren und die Lebensdauer Ihres Setups verlängern.

FED-FED-Drahtantennenprofis und Nachteile

Endgefütterte Drahtantennen sind aufgrund ihrer Praktikabilität in der Funkkommunikation häufig eingesetzt, sind jedoch nicht immer die beste Wahl für jede Situation.Wenn Sie sowohl ihre Stärken als auch die Einschränkungen verstehen, können Sie die richtige Ausrüstung für Ihre Bedürfnisse auswählen.Diese Antennen werden besonders für ihre Erschwinglichkeit, Vielseitigkeit und einfache Bereitstellung geschätzt, sind jedoch auch mit Herausforderungen im Zusammenhang mit Interferenz- und Erdungsanforderungen verbunden.

Vorteile von Endfed-Drahtantennen

• Kosteneffektiv: Diese Antennen sind erschwinglich und machen sie zu einer attraktiven Option für Anfänger und budgetbewusste Betreiber.

Multiband -Fähigkeit: Sie können über mehrere Frequenzbänder hinweg arbeiten, wodurch die Notwendigkeit separater Antennen für verschiedene Bereiche beseitigt und eine größere Betriebsflexibilität bietet.

• Einfache Installation: Im Gegensatz zu komplexeren Antennensystemen können sie schnell eingerichtet und ohne starken Stützstrukturen eingerichtet werden.Dies macht sie ideal für temporäre Setups, Feldnutzung oder Standorte mit begrenztem Platz.

Nachteile von Endfed-Drahtantennen

Anfälligkeit für lokale Störungen: In städtischen Umgebungen kann elektronische Rauschen die Signalklarheit leicht stören und die Leistung verringern.

Potential für Störungen: Diese Antennen strahlen Energie in der Nähe des Senders aus, was zu HF -Rückkopplungen und unbeabsichtigten Störungen der nahe gelegenen elektronischen Geräte führen kann.

Erdungsanforderungen: Eine starke und gut installierte Bodenverbindung ist eine optimale Leistung.Ohne ordnungsgemäße Erdung kann die Antenne unter Ineffizienz und erhöhten Geräuschpegeln leiden.

Wie installiere ich die lange Drahtantenne am Ende gefüttert?

Eine lange Draht- oder Endfed-Drahtantenne ist einfach eingerichtet und erfordert nicht viele Teile, was es zu einer beliebten Wahl unter Radiobenutzern macht.Um die beste Leistung zu erzielen, wird die richtigen Materialien verwendet und verstehen, wie jeder Teil funktioniert.

Der wichtigste Teil der Antenne ist der Draht selbst, da er die Funksignale trägt.Hartnäckiger Kupferdraht ist eine bessere Wahl als normale weiche Kupferdraht, da er stärker ist und sich nicht so leicht erstreckt.Im Laufe der Zeit kann ein weiches Kupfer die Länge der Antenne dehnen und verändern, was sich auswirken kann, wie gut es funktioniert.Hart gezogenes Kupfer hält seine Form und Spannung, wodurch die Antenne zuverlässiger wird und die Notwendigkeit von Anpassungen verringert.

Isolatoren sind nicht immer benötigt, aber sie helfen, die Antennen besser funktionieren zu lassen.Sie werden an jedem Ende des Drahtes platziert, insbesondere wenn der Draht gebogen oder an Seilen befestigt ist.Isolatoren verhindern, dass der Draht andere Materialien berührt, was dazu beiträgt, einen Signalverlust oder eine Störung zu verhindern.Viele Isolatoren haben Grate oder eine ausgedehnte Oberfläche, um kleine elektrische Lecks zu blockieren und die Leistung zu verbessern.

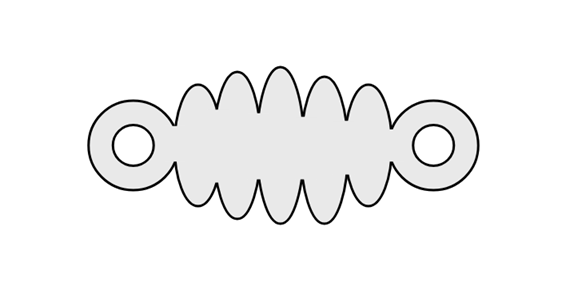

Abbildung 4. Diagramm eines Rippenantennenisolators

Isolatoren bestehen normalerweise aus Keramik oder Plastik.Keramikisolatoren sind stark, langlebig und haben eine spezielle Beschichtung, die sie vor Wetterschäden schützt.Plastikisolatoren sind leicht und leichter zu handhaben, aber sie sind möglicherweise nicht so langlebig.Durch die Auswahl des richtigen Isolators hält die Antenne stabil und verbessert die Signalqualität im Laufe der Zeit.

Endgefütterte Drahtantennentypen

Lange Drahtantenne besteht aus einem langen Draht, der so hoch und so lange praktisch aufgehängt ist.Unterschiedliche Konfigurationen können jedoch ihre Leistung erheblich verbessern, indem Strahlungsmuster und Impedanzeigenschaften geändert werden.

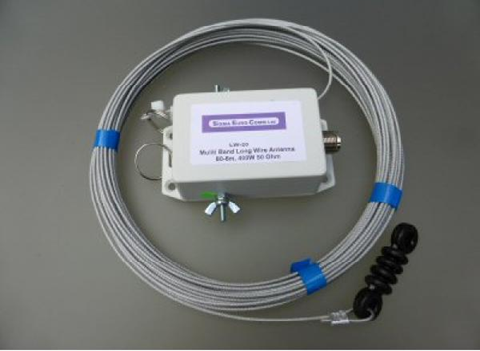

Mehrwellenlänge lange Drahtantenne

Eine lange Drahtantenne wird traditionell als eine definiert, die mehrere Wellenlängen verlängert.Die Art und Weise, wie sich Energie ändert, ändert sich je nach Länge:

• Wenn der Draht etwa eine Viertelwellenlänge lang ist, strahlt er den größten Teil seiner Energie in einem breiten Muster aus, das am stärksten senkrecht zum Draht ist.

• Wenn die Länge zunimmt, verschiebt sich das Strahlungsmuster.Anstatt Energie in alle Richtungen nach außen zu verbreiten, leitet die Antenne mehr Strahlung entlang ihrer Länge.

• Sobald der Draht mehrere Wellenlängen erreicht hat, entwickelt er ein hochrichtendes Muster, wobei der größte Teil der übertragenen Energie im Einklang mit dem Draht selbst liegt.

Dieses Richtungsverhalten macht Multi-Wellenlänge lange Drahtantennen nützlich für die Fernkommunikation, da sie Energie effizient in bestimmte Richtungen konzentrieren, anstatt sie zufällig auszustrahlen.

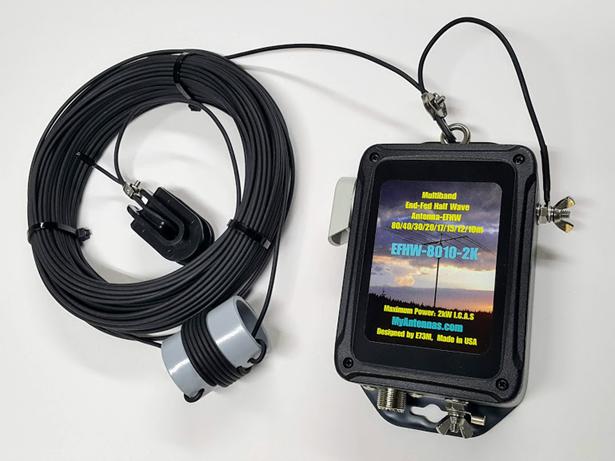

Endgefütterte Halbwellenantenne

Für eine einfache, aber effektive Multi-Band-Antenne ist das Design der Endfed-Halbwelle (EFHW) eine beliebte Wahl.Diese Antenne ist genau eine halbe Wellenlänge bei der niedrigsten Betriebsfrequenz, und bei höheren Frequenzen resoniert sie bei Vielfachen dieser Basislänge, sodass sie über mehrere Bänder effizient funktionieren kann.

Eine Herausforderung bei der EFHW-Antenne ist die hohe Futterpunktimpedanz, die viel größer als die 50-Ohm-Impedanz ist, die üblicherweise in Standard-Koaxialkabeln verwendet wird.Um diese Lücke zu überbrücken, wird ein Transformator-typischerweise ein Unun (unausgeglichener Transformator)-verwendet.Ein 9: 1 -Kurvenverhältnis ist häufig, obwohl einige Setups je nach Drahtlänge und Betriebsfrequenzen unterschiedliche Verhältnisse erfordern.

Abbildung 7. HF-Endfed-Drahtantenne mit einem Vorschubpunkt ONun

Wenn Sie den Vorschubpunkt von elektrisch lauten Bereichen wie Gebäuden und Stromleitungen weglegen, werden die Störungen minimiert.Diese Positionierung reduziert auch die unerwünschte Signalstrahlung in der Nähe des Senders und verbessert sowohl die Übertragung als auch die Empfangsqualität.

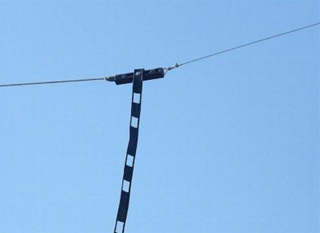

W3EDP -Antenne

Die 1936 entwickelte W3EDP-Antenne ist nach wie vor eine zuverlässige Wahl, insbesondere diejenigen, die Übertragungen mit geringer Leistung (QRP) verwenden.Die Lebensdauer ist auf das einfache Design, die einfache Einsatz und die Effektivität in mehreren Bändern zurückzuführen.Die Anpassungsfähigkeit dieser Antenne macht es zu einer bevorzugten Option für tragbare und Notfallkommunikationsaufbauten, bei denen eine schnelle Installation und eine starke Leistung erforderlich sind.

Abschluss

Endgefütterte Drahtantennen sind eine gute Wahl für alle, die nach einer einfachen und zuverlässigen Möglichkeit suchen, Funksignale zu senden und zu empfangen.Sie sind einfach zu installieren und können mehrere Frequenzen abdecken. Die richtige Erdung und Abstimmung sind jedoch wichtig, um Störungen zu vermeiden.Durch die Verwendung des richtigen Kabels, das korrekte Einrichten und Hinzufügen eines Impedanzanpassungsgeräts können Sie eine starke und stabile Kommunikation genießen.Ob für Hobbygebrauch, Notfälle oder Außenaufbindungen, eine Endfed-Drahtantenne ist eine praktische und effektive Option.

Häufig gestellte Fragen (FAQ)

1. Kann die Drahtantenne im Innenraum der Endgefütterung verwendet werden?

Ja, aber die Leistung kann unter Störungen von Wänden, Metallstrukturen und elektronischen Geräten leiden.Die Installation im Freien wird für das beste Signal empfohlen.

2. Was ist die beste Höhe für eine Endfutter-Drahtantenne?

Höher ist besser.Die Montage der Antenne mindestens 20–30 Fuß über dem Boden reduziert den Signalverlust und die Signalinterferenz und verbessert die Gesamtübertragung und -empfang.

3. Wie wirkt sich das Wetter auf eine Endfed-Drahtantenne aus?

Regen, Schnee und starke Winde können die Leistung beeinflussen.Die Verwendung isolierter Draht- und wetterfestem Isolatoren trägt dazu bei, langfristige Stabilität und Effizienz aufrechtzuerhalten.

4. Was ist der beste Drahttyp für eine Endfutter-Drahtantenne?

Hartkupferdraht wird bevorzugt, da er sich dehnt und im Laufe der Zeit eine stabile Leitfähigkeit bietet.Strandendrahmte ist flexibler, kann aber durchhängen.

5. Wie reduziere ich Störungen mit einer Endfed-Drahtantenne?

Die ordnungsgemäße Erdung, die Verwendung eines Baluns oder Chokes und das Fernhalten des Drahtes von Metallobjekten oder Stromleitungen hilft die Minimierung von Störungen und die Verbesserung der Signalqualität.
