DB9 -Anschluss erklärt: Funktionen, Verwendungen und Pinout

In der seriellen Kommunikation haben DB9-Anschlüsse den Test der Zeit bestanden und ihr Territorium in verschiedenen High-Tech-Anwendungen markiert.Diese kompakten, aber leistungsstarken Schnittstellen werden formell als D-Subminiatur-9-Pin-Anschlüsse bekannt und werden in einem Array von Einstellungen zuverlässigen Daten und Signalübertragungen gestaltet.Von ihrem robusten D-förmigen Metall- oder Plastikgehäuse, das gegen versehentliche Steckdarsteller schützt, bis hin zu ihren akribisch organisierten Pin-Arrangements für die multifunktionale Verwendung sind DB9-Steckverbinder ein Eckpfeiler in Feldern wie Berechnung, industrieller Automatisierung und Telekommunikation.Dieser Artikel greift die Struktur, Funktionalität, Anwendungen und die anhaltende Relevanz von DB9 -Anschlüssen in unserer zunehmend digitalen und miteinander verbundenen Welt ein.

Katalog

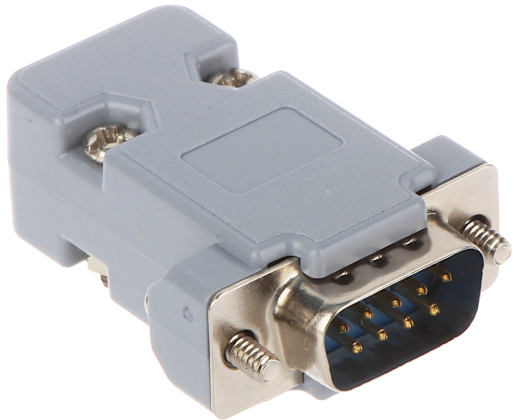

DB9 -Steckverbinderübersicht

DB9-Steckverbinder oder D-Subminiatur-9-polige Steckverbinder werden in seriellen Kommunikationssystemen häufig verwendet.Ihr D-förmiges Gehäuse aus Metall oder Kunststoff bietet strukturelle Unterstützung und hilft, versehentliche Trennung zu verhindern.Im Inneren handhaben neun einzelnen Stifte unterschiedliche Aufgaben, z. B. das Senden von Signalen, die Übertragung von Daten und die Lieferung von Strom.Dieses organisierte PIN -Layout sorgt für eine zuverlässige Kommunikation zwischen Geräten.

Aufgrund ihrer Langlebigkeit und Anpassungsfähigkeit finden sich DB9 -Anschlüsse in vielen Branchen, einschließlich Computer, industrieller Automatisierung und Telekommunikation.Ihr kompaktes Design macht sie zu einer praktischen Wahl für Systeme, die eine sichere und effiziente Datenübertragung benötigen.

DB9 -Steckerrouter

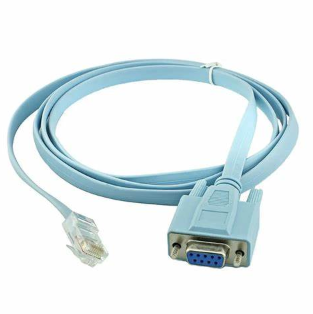

Abbildung 2. DB9 -Steckerrouter

Ein DB9-Connector-Router ist ein Netzwerkgerät, das die serielle Kommunikation über den integrierten DB9-Port unterstützt.Es erleichtert direkte Verbindungen zu Legacy- und Industriesystemen, die auf RS-232 und ähnlichen seriellen Protokollen beruhen.Diese Fähigkeit ist nützlich, um die Kompatibilität zwischen älteren Hardware und modernen Netzwerken aufrechtzuerhalten und über eine zuverlässige serielle Schnittstelle eine nahtlose Datenübertragung und Remote -Geräteverwaltung zu ermöglichen.

Strukturelles Design von DB9 -Anschlüssen

DB9 -Anschlüsse sind für sichere und zuverlässige Verbindungen ausgelegt, die eine kompakte, trapezische Form enthalten, die eine ordnungsgemäße Ausrichtung mit entsprechenden Anschlüssen gewährleistet.Dieser Formfaktor liefert nicht nur eine feste Anpassung, sondern minimiert auch das Risiko einer zufälligen Trennung.

Jeder Stecker enthält neun genau angeordnete Stifte, die entweder Metall oder Kunststoff zur Haltbarkeit untergebracht sind.Diese Stifte, die häufig aus Kupfer oder anderen leitenden Materialien hergestellt werden, erleichtern eine effiziente Signalübertragung durch die Aufrechterhaltung eines starken elektrischen Kontakts.Ihre strukturierte Platzierung verhindert eine Fehlausrichtung und verringert den Datenverlust oder eine Störung.

Zu den DB9 -Anschlüssen gehören Montagelöcher, mit denen sie fest an Panels oder Geräte für zusätzliche Stabilität verbunden sind.Sie sind in männlichen und weiblichen Konfigurationen erhältlich, um die Kompatibilität über verschiedene Verbindungstypen hinweg zu gewährleisten.Um unbeabsichtigte Unterbrechungen zu verhindern, insbesondere in Hochvibrationsumgebungen, halten Schraubenschlösser oder andere Befestigungsmechanismen den Stecker sicher an Ort und Stelle.

DB9 -Stecker Pinout

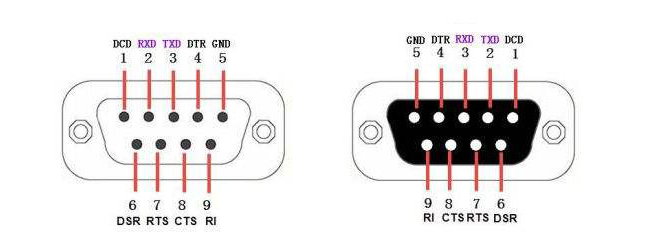

Abbildung 3. DB9 -Stecker Pinout

PIN -Nummer	Pin -Name	Funktion
1	Datenträger Erkennung (DCD)	Erkennt eine Verbindung zu einem Modem
2	Daten erhalten (RXD)	Empfängt Daten aus dem angeschlossenen Gerät
3	Daten senden (TXD)	Übermittelt Daten an das angeschlossene Gerät
4	Data Terminal Ready (DTR)	Signalisiert, dass das Gerät zu kommunizieren ist
5	Boden (GND)	Gemeinsamkeiten für die Verbindung
6	Datensatz bereit (DSR)	Signalisiert, dass das Modem fertig ist
7	Anfrage zum Senden (RTS)	Fordert die Erlaubnis zur Übertragung von Daten an
8	Clear Senden (CTS)	Zuschüsse Erlaubnis zum Senden von Daten
9	Ringindikator (RI)	Zeigt an, dass das Modem ein Ringsignal erkannt hat

Anwendungen von DB9 -Anschlüssen

DB9 -Anschlüsse sind in verschiedenen Bereichen weiterhin nützlich und bieten zuverlässige Kabelverbindung, auch wenn neuere Schnittstellen wie USB und drahtlose Technologie häufiger werden.Während moderne Peripheriegeräte weitgehend von DB9 weggegangen sind, werden diese Anschlüsse immer noch in älteren Computerhardware wie älteren Mäusen, Tastaturen und seriellen Kommunikationsgeräten verwendet.

• In der industriellen Automatisierung, DB9 -Anschlüsse dienen als Schlüsselschnittstelle für die serielle Kommunikation, die einen nahtlosen Datenaustausch zwischen Controllern, Sensoren und Aktuatoren ermöglicht.Sie werden auch häufig für Netzwerke und Telekommunikation verwendet, wo sie stabile Verbindungen für Modems, Router und diagnostische Geräte herstellen.

• In eingebetteten SystemenDiese Anschlüsse erleichtern die Programmierung, Firmware-Aktualisierungen und die Datenübertragung und gewährleisten den effizienten Betrieb von maßgeschneiderten elektronischen Geräten.Sie spielen auch eine aktive Rolle bei der Prüfung und Messgeräte, bei denen sie eine präzise Datenerfassung für wissenschaftliche Forschung, Qualitätskontrolle und Diagnostik unterstützen.

• Sicherheitssysteme Verlassen Sie sich auch auf DB9 -Steckverbinder, um Steuerplatten mit Überwachungskameras, Alarmen und Zugriffssteuerungsgeräten zu verknüpfen.In Industriemaschinen dienen sie als zuverlässiger Verbindungspunkt für Sensoren, Aktuatoren und Steuereinheiten und ermöglichen die Überwachung und Automatisierung von Echtzeit in den Bereichen Herstellungs- und Prozesskontrollumgebungen.

Merkmale von DB9 -Anschlüssen

Schlüsselfunktion	Beschreibung
Kompaktes Design	Kleiner Fußabdruck, der es für räumlich eingeschränkte geeignet ist Systeme und gewährleisten eine zuverlässige Datenübertragung.
Standardisierte Pin -Konfiguration	Gewährleistet die Kompatibilität mit einer Vielzahl von Geräten, Vereinfachung der Integration und Konnektivität.
Langlebige Konstruktion	Aus starken Materialien wie Stahl hergestellt, sorgen für Widerstand gegen Verschleiß gegen langfristige Zuverlässigkeit.
EMI -Abschirmung	Metallabschirmung reduziert die elektromagnetische Störung (EMI), beibehalten der Signalintegrität in lauten Umgebungen.
Sichere Verriegelungsmechanismus	Verhindert versehentliche Unterbrechungen, verwendet für Anwendungen in Industriemaschinen und Automobilsystemen.
Legacy -Hardwarekompatibilität	Unterstützt ältere Systeme und bietet eine kostengünstige Möglichkeit zu Verlängern Sie die Lebensdauer der Geräte ohne größere Upgrades.

Arten von DB9 -Anschlüssen

DB9 -Anschlüsse sind in drei Haupttypen erhältlich, die sich dadurch unterscheiden, wie Drähte an ihren Kontakten befestigt sind: Löten, Isolationsverlagerung (IDC) und Crimp.Jede Methode bietet unterschiedliche Vorteile, die auf dem Installationsprozess und dem langfristigen Wartungsbedarf basieren.

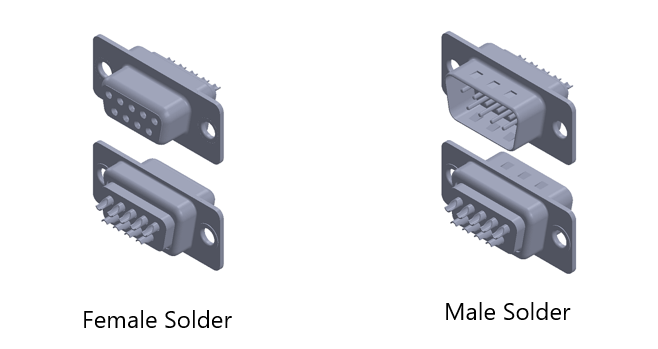

Abbildung 4. DB9 DSUB -Anschluss mit Lötkontakten

• Lötkontakte: Diese Methode bietet eine starke, dauerhafte Verbindung.Nach dem Streifen des Drahtes wird er in den Kontakthöhlen eingeführt und durch Schmelzen von Löten gesichert, um eine hervorragende Leitfähigkeit und Haltbarkeit zu gewährleisten.

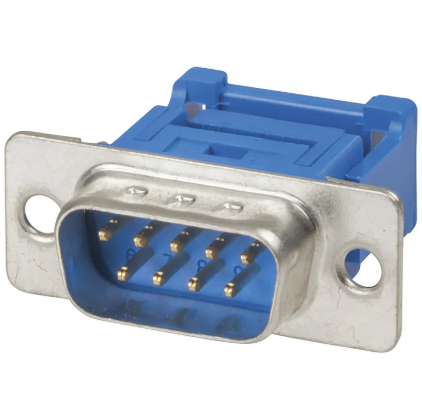

Abbildung 5. Isolationsverschiebungskontakte (IDC)

• Isolationsverschiebungskontakte (IDC): Für schnelle, automatisierte Baugruppen konzipiert IDC -Anschlüsse, entfernen die Notwendigkeit des Streifens.Wenn der Draht in Position gedrückt wird, stechen scharfe Metallkanten die Isolierung durch und erzeugen eine elektrische Verbindung ohne zusätzliche Verarbeitung.

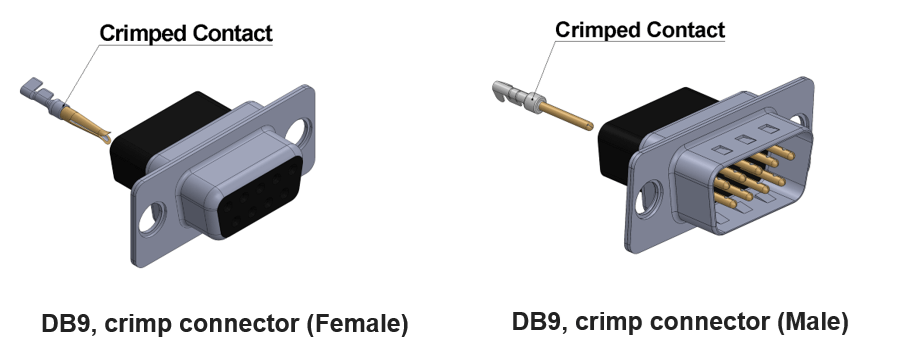

Abbildung 6. Crimp -Kontakte

• Crimp -Kontakte: Eine praktische Option für austauschbare Verbindungen und Crimps erfordert, dass der Draht vor dem Einfügen entzogen wird.Ein Crimp -Werkzeug komprimiert den Kontakt auf den Kabel und hält ihn sicher, während einzelne Stifte entfernt oder ersetzt werden, wenn dies erforderlich ist.

Profis von DB9 -Anschlüssen

DB9 -Anschlüsse bieten a Gleichgewicht zwischen kompaktem Design, Zuverlässigkeit und Vielseitigkeit, um sie zu einer praktischen Wahl für verschiedene Anwendungen zu machen.Ihre kleine Größe ermöglicht es ihnen, in enge Räume zu passen und gleichzeitig mehrere Verbindungen zu unterstützen, wodurch sie ideal für dichte Kabelaufbauten sind.

Ein standardisiertes PIN -Layout sorgt für die Kompatibilität über verschiedene Geräte, die die Systemintegration vereinfacht und die Notwendigkeit benutzerdefinierter Konfigurationen verringert.Die DB9-Steckverbinder aus dauerhaften Materialien bieten eine lang anhaltende Leistung, die eine Abschirmung minimiert, die elektromagnetische Interferenzen (EMI) minimiert und vor Umweltverschleiß schützt.

Um eine stabile Verbindung aufrechtzuerhalten, verfügen diese Anschlüsse sichere Verriegelungsmechanismen, die selbstversorgte Unterbrechungen selbst in Umgebungen mit hoher Vibrationen oder hoher Bewegung verhindern.Darüber hinaus machen ihre Erschwinglichkeit und unkomplizierte Installation sie zu einer kostengünstigen Lösung für neue und alte Systeme, was die anhaltende Relevanz für sich entwickelnde Technologielandschaften gewährleistet.

Abschluss

DB9 -Anschlüsse veranschaulichen, wie traditionelle Technologien ihre Relevanz aufrechterhalten können, indem sie sich an die sich entwickelnden Bedürfnisse moderner Systeme anpassen.Trotz des Anstiegs neuerer Konnektivitätsoptionen wie USB- und Wireless -Technologien bleibt der DB9 in Einstellungen erforderlich, die eine robuste, präzise und zuverlässige Kommunikation erfordern.Unabhängig davon, ob es sich um die Datenübertragung in Legacy -Computersystemen handelt, um ernsthafte Vorgänge in der industriellen Automatisierung zu ermöglichen oder komplizierte Setups in Sicherheitssystemen zu unterstützen, ist der DB9 -Anschluss mehr als nur ein Link - es ist eine Lebensader für effiziente und stabile Vorgänge.Mit fortschreitender Technologie stellen die Anpassungsfähigkeit und die dauerhafte Natur von DB9 -Anschlüssen sicher, dass sie eine dynamische Komponente für die Architektur bestehender und zukünftiger Kommunikationssysteme bleiben.

Häufig gestellte Fragen

1. Was bedeutet DB9?

DB9 bezieht sich auf eine Art von Stecker mit 9 Stiften, die üblicherweise in der seriellen Kommunikation verwendet werden.Es wird durch seinen charakteristischen D-förmigen Metallschild erkannt.

2. Was ist der Zweck des DB9 -Steckers?

Der DB9 -Anschluss wird hauptsächlich für serielle Verbindungen verwendet, sodass die Datenübertragung zwischen Geräten wie Computern und Peripheriegeräten ermöglicht.Es wird häufig in Anwendungen mit RS-232-Serienkommunikation verwendet.

3. Was ist der Unterschied zwischen RS-232- und DB9-Anschlüssen?

RS-232 ist ein Standard, der serielle Kommunikationsprotokolle angibt, die elektrische, zeitliche und Größeneigenschaften für serielle Verbindungen definiert.DB9 hingegen ist ein spezifischer Anschlusstyp nach dem RS-232-Standard, der nach seinen 9 Stiften benannt ist.Während RS-232-Anschlüsse in anderen Formen auftreten können, ist DB9 aufgrund seiner kompakten Größe und seiner ausreichenden Stiftzahl für typische Anwendungen eine der häufigsten.

4. Was ist der neueste Anschlusstyp?

Die neuesten Trends in Anschlüssen sind aufgrund ihrer Vielseitigkeit bei der Behandlung von Daten, Strom- und Video-/Audio-Signalen über eine Schnittstelle in Richtung USB-, HDMI- und USB-C-Typen.Insbesondere USB-C ist bemerkenswert für seine Reversibilität und Fähigkeit, verschiedene Protokolle wie USB 3.1 und Thunderbolt 3 zu unterstützen.

5. Warum heißt es DB9?

Der Name "DB9" stammt aus dem "D" -Metallschild des Steckers, der hilft, die Stiftausrichtung zu schützen und elektromagnetische Störungen zu minimieren.Das "B" bezieht sich auf die Größenklassifizierung der Schale, und "9" zeigt die Anzahl der Stifte an.
