Überblick über den Zentrifugalschalter: Prinzipien und Anwendungen

Ein zentrifugaler Schalter, der hauptsächlich in Einphasen-Induktionsmotoren verwendet wird, arbeitet mit Gewalt, um elektrische Kontakte zu engagieren oder zu lösen, wodurch die motorische Leistung mit Genauigkeit optimiert wird.

Katalog

Betriebsmechanismus

Ein Zentrifugalschalter ist ein Design und die Funktion von Induktionsmotoren erforderlich, insbesondere solche, die in einem einzigen Phasenkontext arbeiten.In den 1920er Jahren wurde dieser Schalter von Royal Lee patentiert und wurde erstellt, um kontrollierte Schaltungen zu erreichen, wenn Motoren eine bestimmte Rotationsgeschwindigkeit erreichen.

Traditionell befanden sich motorische Schalter im Motorrahmen, wodurch sie anfällig für Öl-, Staub- und Fettfaktoren wurden, die ihre Zuverlässigkeit beeinträchtigen können.Moderne Konfigurationen haben diese Probleme angegangen.Zeitgenössische Designs haben einen Zentrifugalmechanismus, der auf einer Motorwelle montiert ist und an einen stationären Schalter angeschlossen ist.

Der Zentrifugalschalter arbeitet nach dem Grundprinzip der Zentrifugalkraft.Diese Form der Pseudokraft manifestiert sich in rotierenden Systemen und drückt Objekte vom Rotationszentrum weg.Interessanterweise finden solche Mechanismen eine umfangreiche Anwendung in Haushaltsgeräten wie Waschmaschinen, bei denen sie die betriebliche Effizienz verbessern, indem der Startwindungskreis ausgeschieden wird, wenn der Motor die gewünschte Geschwindigkeit erreicht.

Auch Branchen nutzen ähnliche Prinzipien, um verschiedene Maschinen zu regulieren und so die operative Stabilität und Leistung zu steigern.

In der Vergangenheit waren zentrifugale Schalter, die in den Motorrahmen integriert wurden, sehr anfällig für Kontaminationen durch Öl, Staub und Fett.Diese Anfälligkeit gefährdete sowohl die Effizienz als auch die Langlebigkeit von Motoren.

Moderne Entwürfe haben diese Einschränkungen elegant angesprochen, indem sie Schalterkomponenten in sicherere Bereiche innerhalb der Motorbaugruppe verlagern.Dieser strategische Umzug hat zu einer besseren Verbesserung der Zuverlässigkeit und der Lebensdauer von Motoren geführt, ein wirklich bemerkenswerter technischer Fortschritt.

Während ältere Konstruktionen aufgrund von Umweltverunreinigungen häufiger Sturz sahen, zeigen die heutigen Konfigurationen eine stärkere, die die Entwicklung der Elektro -Motorechnik unterstreicht.

Primärfunktionen

Die Rolle des Zentrifugalschalters in Induktionsmotoren

Um die Rolle des Zentrifugalschalters zu verstehen, muss die Konfiguration des Motors untersucht werden, die eine primäre Statorwicklung und eine Hilfswicklung umfasst.Wenn ein Phasen-Wechselstrom auf den Stator angewendet wird, erzeugt er keine ausreichenden Rotationsfelder, um das Startdrehmoment zu erzeugen.Daher wird die Hilfswicklung notwendig.Hier stellt sich eine Frage: Warum erzeugt der einphasige Wechselstrom nicht genug Startdrehmoment?Die Antwort liegt in der Natur von einphasigen Strömen, die kein rotierendes Magnetfeld erzeugen, das für das Drehmoment benötigt wird.Diese sekundäre Wicklung erzeugt ein Feld außerhalb der Phase, das das anfängliche Drehmoment zum Starten des Motors erzeugt.Sobald der Motor eine bestimmte Geschwindigkeit erreicht hat, muss die Schaltung, die diese Hilfswicklung anfällt, getrennt werden, um die Effizienz zu verbessern und unnötigen Stromverbrauch zu vermeiden.

Der Zentrifugalschalter spielt eine wichtige Rolle, indem sie diesen Hilfskreis trennen, wenn die Motordrehzahl einen Schwellenwert pro Set überschreitet.Stellen Sie sich den Klick vor, während der Motor in den normalen Betrieb einfach und tief und tiefgreifend übergeht.Dieser Mechanismus ermöglicht es dem Motor, von seiner Startphase reibungslos zu einer stetigen Betriebsphase zu wechseln und eine optimale Leistung und Langlebigkeit zu gewährleisten.

Mechanismus und Funktionen

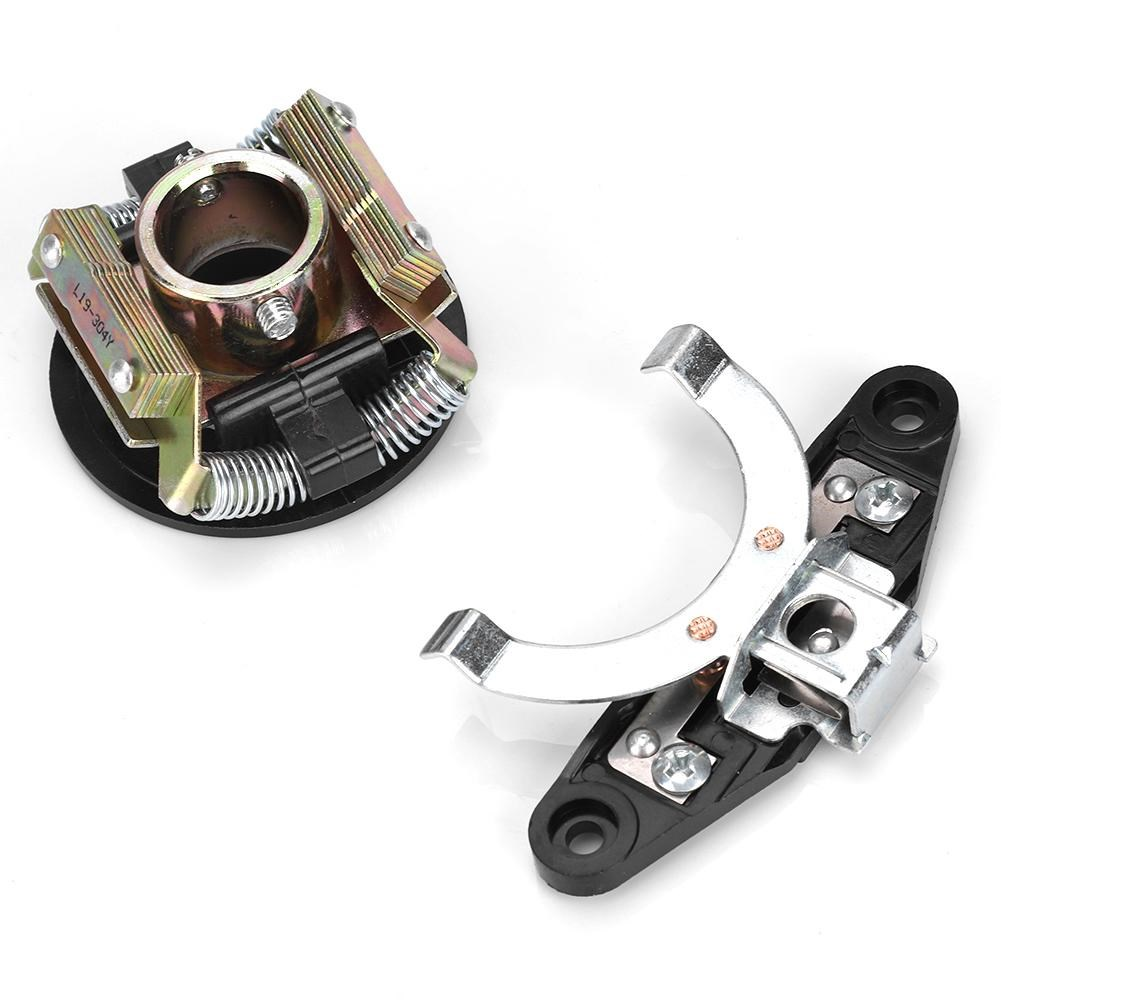

Der Zentrifugalschalter umfasst eine federbelastete Schale mit genau kalibrierten Gewichten, die an der Motorwelle angebracht sind.Zu Beginn bleiben die Schalterkontakte geschlossen, wodurch die Hilfswicklung anfällt und es dem Motor ermöglicht, seinen Betrieb zu initiieren.Wenn sich der Rotor beschleunigt, wirkt die Zunahme der Zentrifugalkraft, die auf die Gewichte wirkt, der abnehmenden Federkraft entgegen.Mit zunehmender Rotorgeschwindigkeit wächst die Zentrifugalkraft stärker, wodurch sich die Gewichte nach außen bewegen, wodurch die Schalterkontakte schließlich geöffnet und die Hilfskreis trennen.

Zu diesem kritischen Punkt werden drei Schlüsselfaktoren beobachtet:

• Die Federkraft nimmt linear ab.

• Die Zentrifugalkraft nimmt proportional mit der Rotorgeschwindigkeit zu.

• Der Radius, bei dem die Gewichte positioniert werden, nimmt zu und verbessert die Wirksamkeit der Trennung.

Diese komplizierte Balance stellt sicher, dass die Hilfswicklung nur dann bei Bedarf eingesetzt wird, was eine zuverlässige Methode zum Übergang des Motors vom Start bis zum regulären Betrieb bietet.Der subtile und dennoch konsequente Tanz von Kräften und Bewegungen im Schalter bleibt oft unbemerkt, ist jedoch für motorische Funktionen.

Zuverlässigkeits- und Testkriterien

Um eine gute Leistung aufrechtzuerhalten, sollte ein idealer Zentrifugalschalter bestimmte Eigenschaften besitzen:

• Einheitlicher Betrieb während des gesamten Lebenszyklus, um eine konsistente motorische Leistung zu gewährleisten.

• Komponenten zur Vereinfachung des Designs und zur Reduzierung der Produktionskosten und der effizienten Herstellungspraktiken.

• Reibungselemente, um Verschleiß zu verringern und die Lebensdauer zu verlängern.

• Einfache Einstellbarkeit von Ausschnitten und Ausschnitten, die eine präzise Abstimmung ohne signifikante Änderungen ermöglichen.

• Zugänglichkeit für die Wartung, ohne dass ein umfassender Abbau, die Förderung der Leichtigkeit des Service und die Verringerung der Ausfallzeiten erforderlich ist.

Konsistente und gründliche Tests bestätigt diese Kriterien und stellt sicher, dass der Zentrifugalschalter nicht nur unter unterschiedlichen Bedingungen effektiv funktioniert, sondern auch eine vertrauenswürdige Komponente im Betrieb des Motors bleibt.Man könnte jedoch nachdenken: Gibt es Grenzen, um diese Eigenschaften zu verbessern?Praktische Erlebnisse aus verschiedenen Anwendungen unterstreichen die Bedeutung dieser Konstruktionsüberlegungen bei der Erreichung von dauerhaften und effizienten motorischen Systemen.

Praktische Anwendungen

Zentrifugalschalter sind in Szenarien ein wesentlicher Bestandteil, in denen eine genaue Geschwindigkeitserkennung für die Gewährleistung der Systemsicherheit von wesentlicher Bedeutung ist.Sie werden routinemäßig verwendet, um Überdrehzahl in Motoren und Generatoren zu verhindern, und sind in Geräten wie DC -Generatoren, Förderern, Rollteilen und Aufzügen unverzichtbar.Darüber hinaus erkennen Zentrifugalschalter bei Gebläsen und Ventilatoren untergeschwommen und bieten Schutz vor Ausrüstungsschäden, die durch Geschwindigkeitsverlust verursacht werden.

Verhindern von Überdrehzahl in Motoren und Generatoren

Überdrehzahlprävention ist für die Aufrechterhaltung der Stabilität und Leistung von Motoren und Generatoren von grundlegender Bedeutung.Zentrifugalschalter wirken als zuverlässige Schutzmaßnahmen, indem sie die Stromversorgung schnell trennen, wenn vordefinierte Geschwindigkeitsschwellen überschritten werden.In industriellen Umgebungen, in denen Motoren schwere Maschinen treiben, ist diese Funktionalität für die operative Sicherheit von entscheidender Bedeutung.

Haben Sie sich jemals gefragt, warum es so entscheidend ist, eine präzise Kontrolle über Rotationsgeschwindigkeiten aufrechtzuerhalten?In der Vergangenheit haben Maschinenbetreiber ihre Bedeutung für die Minimierung der Risiken mechanischer Fehler und die Verlängerung der Lebensdauer der Geräte unterstrichen.Diese Kontrolle unterstreicht die unverzichtbare Rolle von Zentrifugalschalter bei der Gewährleistung der Betriebseffizienz und -zuverlässigkeit.

Sicherstellung der Sicherheit in Transportsystemen

Zentrifugalschalter sind in Transportsystemen wie Rolltreppen und Aufzügen von entscheidender Bedeutung.Diese Geräte stützen sich auf eine genaue Geschwindigkeitsregulierung, um die Sicherheit der Passagiere zu gewährleisten.Die Einbeziehung von Zentrifugalschalter ermöglicht es, Geschwindigkeitsabweichungen von der Norm umgehend erkannt und korrigieren, wodurch potenzielle Unfälle verhindert werden.

Welche einzigartigen Herausforderungen stehen Transportsysteme in der Geschwindigkeitsregulierung gegenüber?Ingenieure und Sicherheitsexperten betonen konsequent die Notwendigkeit einer robusten Geschwindigkeitsüberwachung, um Passagiere zu schützen, wodurch zentrifugale Schalter für diese Systeme von grundlegender Bedeutung sind.

Untergeschwindigkeitserkennung in Lüftungsausrüstung

Die Erkennung der Untergeschwindigkeit ist auch von entscheidender Bedeutung, insbesondere bei Lüftungssystemen wie Gebläsen und Ventilatoren.Eine verringerte Geschwindigkeit in dieser Ausrüstung kann zu einer unzureichenden Luftzirkulation führen, die sich auf die Umweltkontrolle in industriellen und kommerziellen Umgebungen auswirkt.Zentrifugale Schalter tragen dazu bei, die gewünschte Betriebsgeschwindigkeit aufrechtzuerhalten und sowohl Effizienz als auch Effektivität zu gewährleisten.

Warum priorisieren Einrichtungsmanager die konsistente Leistung von Belüftungsgeräten?Sie verlassen sich stark auf zentrifugale Schalter, um eine untergeschwindige Erkennung zu erhalten, um die optimale Luftqualität und die Leistung der Geräte aufrechtzuerhalten, was die praktischen Herausforderungen und Lösungen bei der Verwaltung großer Belüftungssysteme widerspiegelt.

Verbesserte Überlegungen zur Zuverlässigkeit

Im Vergleich zu älteren Schaltmethoden bieten Zentrifugalschalter eine überlegene Zuverlässigkeit, hauptsächlich aufgrund ihrer strategischen Platzierung außerhalb der Motorrahmen.Dieses Design hält sie vor Kontamination durch Schmutz, Fett und andere Schadstoffe ab.Wenn Sie diese Schalter sauber und voll funktionsfähig halten, erhalten Sie eine zuverlässige Methode zur Geschwindigkeitserkennung.

Aus Sicht der Wartung vereinfacht die externe Positionierung die Fehlerbehebung und Wartung, wodurch zu längeren Intervallen zwischen den erforderlichen Wartungsverfahren beiträgt.Diese pragmatische Konstruktionsverbesserung führt zu messbaren Gewinnen der operativen Verfügbarkeit und Zuverlässigkeit bei verschiedenen Anwendungen.

Abschluss

Zusammenfassend sind Zentrifugalschalter für die Geschwindigkeitsregelung und die Systemsicherheit erforderlich, was zuverlässige und vielseitige Lösungen für die Erkennung von Übergeschwindigkeiten und Untergeschwindigkeiten in modernen industriellen Anwendungen bietet.
