Ein Leitfaden zur Verwendung von Schottky Barrier -Gleichrichter

Im elektronischen Design sind Schottky -Dioden wichtige Teile, die dafür bekannt sind, Strom sehr effektiv und schnell zu verwalten.Im Gegensatz zu regulären Dioden, die eine Standard-P-N-Junction verwenden, verwenden Schottky-Dioden einen Metall-Diemedonductor-Übergang.Dieser Hauptunterschied steigert ihre Schaltgeschwindigkeit und senkt den Stromverlust.Dies macht sie für Projekte nützlich, die hohe Frequenzen bewältigen müssen oder die für Stromprobleme empfindlich sind.In diesem Artikel werden wir untersuchen, wie Schottky -Dioden gebaut werden, wie sie funktionieren, wie sie Vorteile und ihre praktischen Verwendungszwecke haben.Wir werden zeigen, warum sie oft für wichtige elektronische Aufgaben ausgewählt werden.

Katalog

Übersicht über die Schottky -Barriere -Gleichrichter

Schottky Barrier -Gleichrichter, allgemein bezeichnet als als Schottky Dioden, werden in elektronischen Schaltungen verwendet, um den Stromfluss effizient zu steuern.Im Gegensatz zu herkömmlichen Dioden, die eine P-N-Übergang aus Materialien wie Silizium oder Germanium verwenden, verwenden Schottky-Dioden einen Metall-Diemedonductor-Übergang.Diese einzigartige Struktur ermöglicht eine minimale Ladungspeicherung, wodurch ein schnelles Umschalten zwischen leitenden und nicht leitenden Zuständen gewechselt wird, wodurch der Stromverlust verringert und die Leistung in Anwendungen verbessert wird, die hohe Geschwindigkeit und Effizienz erfordern.

Ein bemerkenswerter Vorteil von Schottky -Dioden ist ihr niedriger Vorwärtsspannungsabfall, normalerweise zwischen 0,2 und 0,3 Volt, im Vergleich zu etwa 0,7 Volt in Standard -Siliziumdioden.Diese Verringerung des Spannungsabfalls verbessert die Energieeffizienz, hauptsächlich für Leistungsempfindlichkeits- und Hochfrequenzgeräte.Darüber hinaus minimiert ihre schnelle Schaltfähigkeit die Wärmeerzeugung, wodurch ein thermischer Aufbau vermieden wird, der ansonsten die Leistung und Zuverlässigkeit des Systems beeinträchtigen könnte.

Schottky -Dioden haben jedoch ihre Herausforderungen;Sie sind größtenteils anfällig für hohe Rückspannungen, die Leckageströme erhöhen und möglicherweise zu einem Ausfall führen können, wenn die Rückspannung über die Kapazität der Diode hinausgeht.Um diese Risiken zu mildern, ist es für Sie von entscheidender Bedeutung, dass Sie Dioden mit geeigneten Spannungsbewertungen sorgfältig auswählen, um eine verlässliche Leistung über unterschiedliche Bedingungen hinweg zu gewährleisten.Sowohl in Wechselstrom- als auch in DC -Schaltkreisen sind die schnellen Schaltmerkmale von Schottky -Dioden maßgeblich zur Aufrechterhaltung der Signalintegrität und der Optimierung des Stromverwaltungsmanagements und ermöglichen es Ihnen, diese Eigenschaften zu nutzen, um die Effizienz und Langlebigkeit der Schaltung und Langlebigkeit zu steigern.

Struktur von Schottky -Dioden

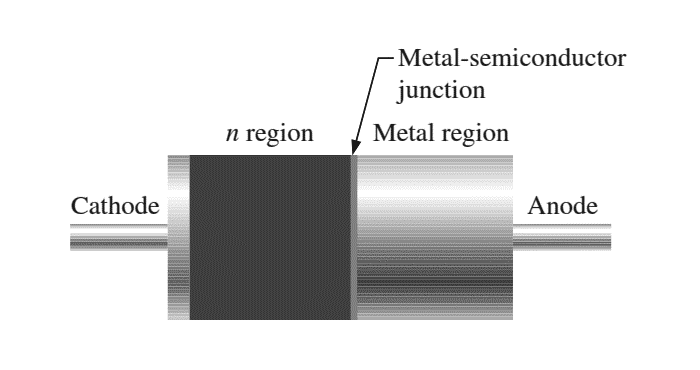

Abbildung 2. Struktur von Schottky -Dioden

Schottky -Dioden haben eine eigene Struktur, die sie von herkömmlichen Dioden unterscheidet.Anstelle einer Standard-P-N-Junction verwenden sie eine Metall-Semiconductor-Grenzfläche.Diese Grenzfläche wird gebildet, indem eine Metallschicht direkt an einen N-Typ-Halbleiter verbindet, einer Auswahl, die die elektrische Leistung verbessert.Durch die Verwendung eines Halbleitertyps vom Typ N anstelle eines P-Typs können Sie einen niedrigen Vorwärtsspannungsabfall aufrechterhalten und gleichzeitig den Reverse-Leckstrom innerhalb von überschaubaren Grenzen beibehalten.

Auf mikroskopischer Ebene erzeugt die Verbindung zwischen Metall und Halbleiter eine sogenannte Schottky -Barriere.Diese Barriere spielt eine wichtige Rolle bei der Operation der Diode.Es ist niedriger als die potenzielle Barriere, die in herkömmlichen P-N-Übergängen zu finden ist und es den Elektronen erleichtert, sich vom Halbleiter in das Metall zu bewegen, wenn die Diode nach vorne vorbereitet ist.Dieser effiziente Elektronenfluss führt zu einem niedrigeren Vorwärtsspannungsabfall, typischerweise etwa 0,2 bis 0,3 Volt - signifikant unter den in Standard -Siliziumdioden beobachteten 0,7 Volt.

Um stabile elektrische Verbindungen zu gewährleisten, umfassen die Enden der Schottky -Diode ohmische Kontakte.Diese spezialisierten Kontakte verhindern unerwünschte Korrektur und ermöglichen einen konsistenten Stromfluss.Infolgedessen bleibt die Diode unter unterschiedlichen Bedingungen zuverlässig, einschließlich Hochfrequenzbetrieb und schwankenden Temperaturen.Ohne diese Kontakte könnte die Leistung unberechenbar werden, insbesondere bei anspruchsvollen Anwendungen.

Betrieb einer Schottky -Barrier -Diode

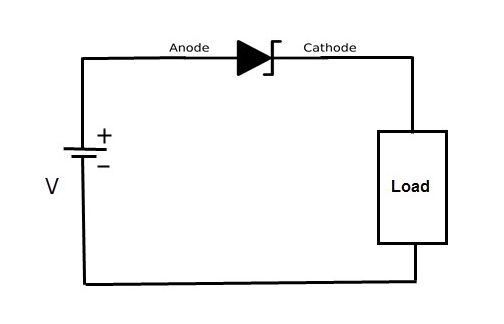

Abbildung 3. Betrieb der Schottky -Barrierendiode

Die Schottky-Barrierendiode arbeitet unterschiedlich als herkömmliche Dioden, wodurch sie für Schaltungen gut geeignet ist, für die Hochgeschwindigkeitsumschaltungen und Effizienz erforderlich sind.Bei Vorwärtsbevorzugung ist die Metallseite der Diode ein höheres Potential als der Halbleiter.Dadurch können sich die Elektronen schnell über die Metall-Diemedonductor-Übergang mit minimalem Widerstand bewegen.Im Gegensatz zu Standard-P-N-Junction-Dioden entwickeln Schottky-Dioden keine signifikante Abbauregion.Anstatt einen Übergang zwischen Materialien vom P-Typ und N-Typ zu überschreiten, überwinden die Elektronen eine geringere Energiebarriere an der Metallgrenzfläche und ermöglichen einen schnelleren Stromfluss.

Diese minimale Depletionsregion verringert die Rekombination der Ladungsträgerin, ein häufiges Problem in herkömmlichen Dioden, die die Reaktionszeit verlangsamen können.Da Elektronen beim Übergang vom Halbleiter zum Metall weniger Hindernisse treffen, schaltet die Dioden schnell ein und aus.Diese schnelle Reaktion ist ein wesentlicher Vorteil in Anwendungen, bei denen Geschwindigkeit und niedriger Energieverlust von entscheidender Bedeutung sind.

Schottky -Dioden werden häufig bei der Stromversorgung und der Spannungsklemmkreise verwendet.Ihre schnelle Umschaltfähigkeit verringert die Energieverletzung und verbessert die Gesamteffizienz.Darüber hinaus macht ihre Fähigkeit, bei nach vorne vorgespanntem Vorwärtsvermögen effizient zu sein, ideal für hochfrequente HF-Anwendungen und schnelle digitale Schaltkreise, bei denen Präzision und geringem Stromverbrauch erforderlich sind.

Profis von Schottky -Dioden

Schottky-Dioden bieten mehrere Vorteile gegenüber herkömmlichen P-N-Junction-Dioden, hauptsächlich in Anwendungen, die eine schnelle Schaltung und eine präzise Signalsteuerung erfordern.

• Einer ihrer Hauptvorteile ist die Kleine Depletionsregion Das bildet sich, wenn sie vorwärts gerichtet sind.Dies führt zu einer signifikant geringeren Übergangskapazität, sodass die Diode viel schneller zwischen Leit- und Nichtleitungszuständen übergeht.Aufgrund dieser schnellen Reaktionszeit sind Schottky-Dioden besonders nützlich in Schaltkreisen, die mit hohen Frequenzsignalen umgehen und effizientes Schaltanlagen erfordern.

• Ein weiterer großer Vorteil ist ihr Niedriger Vorwärtsspannungsabfalltypischerweise zwischen 0,2 und 0,3 Volt.Im Vergleich dazu haben Standard -Siliziumdioden einen Vorwärtsspannungsabfall von etwa 0,6 bis 0,7 Volt.Diese geringere Spannungsanforderung reduziert den Stromverlust und minimiert die Wärmeerzeugung. Damit werden Schottky-Dioden ideal für Anwendungen wie Stromversorgungsschaltungen und DC-DC-Wandler, bei denen Energieeffizienz und thermisches Management verwendet werden.

• Schottky -Dioden arbeiten auch mit a Niedrige Idealitätsfaktornormalerweise nahe 1. Dies bedeutet, dass sie mit minimaler Abweichung von ihrer theoretischen Effizienz durchführen und einen zuverlässigen und vorhersehbaren Betrieb in Hochleistungsschaltungen gewährleisten.Darüber hinaus hilft ihre niedrigere nichtlineare Impedanz bei nach vorne vorgespanntem thermischem Rauschen, was besonders bei HF- und Mikrowellenanwendungen vorteilhaft ist, bei denen die Aufrechterhaltung der Signalintegrität riskant ist.

Wie unten gezeigt, werden die elektrischen Vorteile beim Vergleich der IV-Kurven einer Silizium-P-N-Diode und einer Schottky-Diode klar.Wir können sehen, dass die Schottky-Diode einen höheren Umkehrstrom aufweist, der im Gegensatz zum scharfen Lawineneffekt in einer P-N-Diode einen allmählichen Übergang in die Breakdown-Region bewirkt.

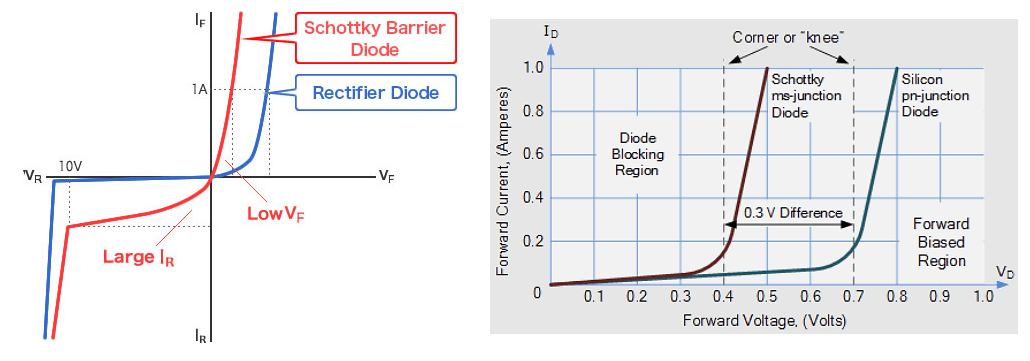

Abbildung 4. IV-Kurven und Vorwärtsspannungsverhalten für Si-P-N-Dioden und Schottky-Dioden

Verwendung von Schottky -Barrier -Gleichrichter

Schottky -Dioden werden in Anwendungen, die ein effizientes Stromverwaltung, ein schnelles Schalten und den Schaltungsschutz erfordern, häufig eingesetzt.Ihre Fähigkeit, schnell zu reagieren, macht sie in Leistungsumwandlungssystemen, dem Schutz elektrostatischer Entladung (ESD) und hohen Frequenzschaltungen nützlich.

• In Leistungsumwandlung, Schottky-Dioden verbessern die Effizienz, indem sie schnell zwischen leitenden und nicht leitenden Zuständen wechseln.Dieser schnelle Übergang entspricht gut mit den Signalen der Puls-Breitenmodulation (PWM), die üblicherweise zur Regulierung der Leistung bei Konvertern verwendet werden.Durch die Minimierung des Energieverlusts während des Umschaltens helfen diese Dioden dabei, die Gesamtsystemleistung zu optimieren.

• In HochfrequenzkreiseSchottky-Dioden werden für ihre schnellen Wiederherstellungszeiten und die Fähigkeit, bei minimaler Verzerrung effizient zu arbeiten.Ihre Fähigkeit, Signale im Bereich Gigahertz (GHZ) zu verarbeiten, macht sie in Kommunikationssystemen erforderlich, die sowohl Geschwindigkeit als auch Genauigkeit erfordern.

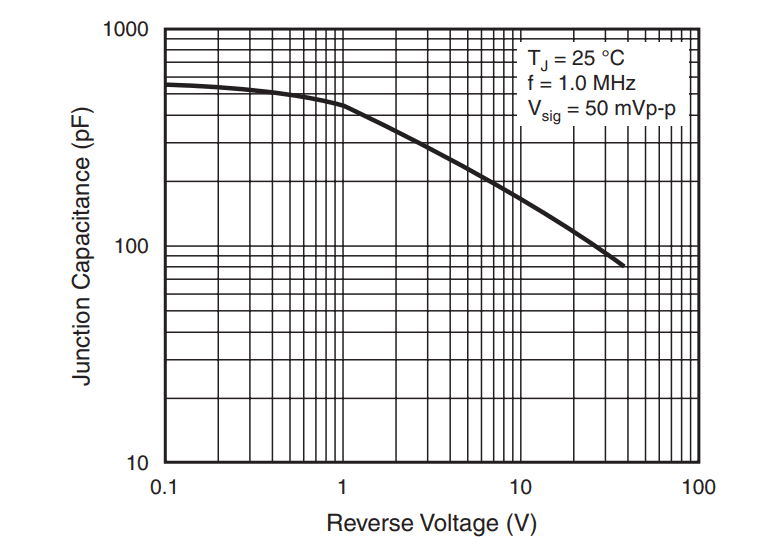

Abbildung 5. Probe der Übergangskapazität bei umgekehrter Verzerrung

• Für den ESD -Schutz wirken Schottky Dioden als erste Verteidigungslinie gegen plötzliche Spannungsspitzen.Mit ihrem niedrigen Vorwärtsspannungsabfall können sie schnell reagieren und transiente Spannungen klemmen, bevor sie empfindliche Komponenten beschädigen können.Dieser Schutz ist schwerwiegend bei der Erhaltung der Integrität und der Lebensdauer elektronischer Systeme, insbesondere derjenigen, die häufigen elektrostatischen Entladungen ausgesetzt sind.

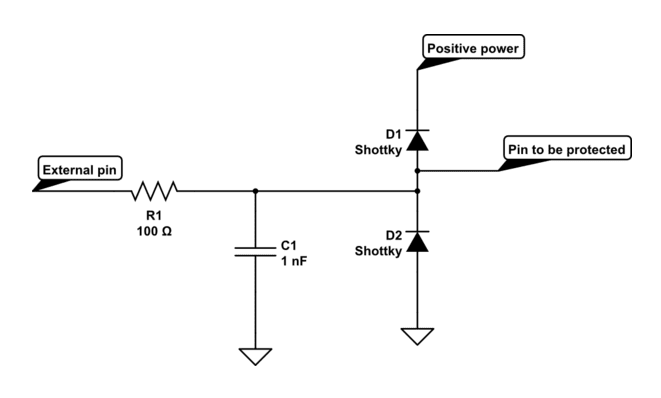

Abbildung 6. ESD -Schutz mit Schottky -Dioden

• In Motorsteuerungsschaltungen helfen Schottky -Dioden bei der Verwaltung von EMF -Anstiegs (Electromotive Force), die auftreten, wenn ein Motor plötzlich die Geschwindigkeit stoppt oder ändert.Durch die effiziente Umleitung dieser Spannungsspitzen schützen sie die elektronischen Komponenten, die den Motor steuern, und gewährleisten den stabilen und zuverlässigen Betrieb auch unter dynamischen Lastbedingungen.

Auswählen des entsprechenden Schottky -Diodengleichrichters

Die Auswahl des richtigen Schottky -Diode -Gleichrichters ist erforderlich, um Effizienz und Zuverlässigkeit in einem elektronischen System zu gewährleisten.Der Auswahlprozess beginnt mit der Bewertung der Spannungsbewertung der Diode.Die Diode muss in der Lage sein, der höchsten in der Schaltung erwarteten Spannung standzuhalten, ohne ihre Aufschlüsselungsgrenze zu erreichen.Durch die Auswahl einer Diode mit einer Spannungsstufe höher als die maximal erwartete Spannung trägt der stabile und sichere Betrieb bei.

• Der Aktuelle Bewertung ist ein weiterer Schlüsselfaktor.Die Diode muss den Spitzenstrom des Schaltkreises ohne Überhitzung oder Ausfall des Stromkreises verarbeiten.Dies ist besonders wichtig in kraftintensiven Anwendungen, bei denen übermäßiger Strom sowohl die Diode als auch die umgebenden Komponenten schädigen kann.Die Gewährleistung der aktuellen Kapazität der Diode entspricht den Anforderungen der Schaltung hilft, thermische Belastungen zu verhindern, und verlängert die Lebensdauer des Systems.

• Geschwindigkeitswechsel ist auch unsicher, hauptsächlich in hochfrequenten Anwendungen.Eine Diode, die zu langsam schaltet, kann Ineffizienzen verursachen und die Signalintegrität stören.Um die Leistung aufrechtzuerhalten, müssen die Schalteigenschaften der Diode mit den Betriebsfrequenzen und den Impulsübergängen der Schaltung übereinstimmen.

• Thermalmanagement ist eine weitere wichtige Überlegung.Schottky-Dioden können aufgrund ihres Hochgeschwindigkeitsbetriebs und ihres Stromflusses bemerkenswerte Wärme erzeugen.Wenn es nicht ordnungsgemäß behandelt wird, kann übermäßige Wärme zu thermischen Ausreißer führen - ein Zustand, in dem steigende Temperaturen weiter zunehmen, was letztendlich zu einem Versagen führt.Um dies zu verhindern, müssen Sie den thermischen Widerstand und die maximale Übergangstemperatur der Diode bewerten.Die Einbeziehung geeigneter Wärmeableitungsmethoden wie Kühlkörper oder Kühlsystemen trägt zur Aufrechterhaltung der sicheren Betriebsbedingungen bei.

Abschluss

Schottky -Dioden sind schnell, effizient und zuverlässig, wodurch sie in modernen elektronischen Schaltkreisen benötigt werden.Sie haben schnell einen Spannungsabfall und Schalter mit niedrigem Vorwärtsspannung, was ihnen hilft, in hoher Frequenz-, Leistungsumwandlungs- und Schutzrollen gut zu arbeiten, die Zuverlässigkeit des Systems zu sparen und die Systemverträgung zu sparen.Die Auswahl der richtigen Schottky -Diode erfordert jedoch genau, wie schnell sie sich um die Spannung und die Strombewertungen befassen, wie schnell sie wechselt und wie sie die Wärme mit den spezifischen Anforderungen einer Schaltung entspricht.Wenn Sie diese Details verstehen und sorgfältig anwenden, können Sie Schottky -Dioden optimal nutzen, um sowohl die Leistung als auch die Haltbarkeit elektronischer Entwürfe zu verbessern.

Häufig gestellte Fragen [FAQ]

1. Wie misst man Schottky Barrierehöhe?

Um die Schottky-Barrierehöhe zu messen, verwenden Sie normalerweise die Merkmalsmethode (Stromspannung), indem Sie die Diode in einer Schaltung anschließen, verschiedene Vorwärtsspannungsspannungen anwenden, den Strom aufzeichnen und diese Werte darstellen.Die Steigung der Kurve im Vorwärtsvorspannungsbereich wird mit der thermionischen Emissionsgleichung verwendet, um die Barrierehöhe zu berechnen.

2. Was sind die Nachteile der Schottky -Barriere?

Schottky-Dioden haben niedrigere Breakdown-Spannungen, wodurch sie für Hochspannungsanwendungen ungeeignet sind.Sie weisen auch höhere Leckageströme bei erhöhten Temperaturen auf und reagieren empfindlich gegenüber mechanischen Spannungen und elektrostatischen Entladungen.

3. Wie können Sie feststellen, ob eine Diode Schottky ist?

Sie können eine Schottky -Diode identifizieren, indem Sie nach spezifischen Markierungen am Diodenkörper suchen und den Vorwärtsspannungsabfall mit einem Multimeter überprüfen, der niedriger sein sollte (ca. 0,2 bis 0,4 Volt) im Vergleich zu Standarddioden und sich auf das Datenblatt für detaillierte Spezifikationen beziehen.

4. Was ist der Unterschied zwischen einer Gleichrichterdiode und einer Schottky -Diode?

Schottky-Dioden haben einen niedrigeren Vorwärtsspannungsabfall und eine schnellere Schaltgeschwindigkeit im Vergleich zu Gleichrichterdioden, wodurch sie effizienter und für Hochfrequenzanwendungen geeigneter sind.Im Gegensatz zu Gleichrichterdioden, die Ladungsträger speichern, haben sie auch keine bemerkenswerte Rückgewinnungszeit.

5. Warum brauchen wir die Schottky -Diode?

Schottky -Dioden sind aufgrund ihres niedrigen Vorwärtsspannungsabfalls für ihre Effizienz bei der Reduzierung des Stromverlusts erforderlich.Ihre schnelle Schaltgeschwindigkeit wird für Hochfrequenz- und Digitalschaltungen verwendet, wodurch sie ideal für Anwendungen sind, bei denen schnelle Übergänge erforderlich sind.
