Eine Anleitung zu gemeinsamen PCB -Komponentencodes

PCB -Komponentencodes sind ein wesentlicher Aspekt der gedruckten Leiterplattenkonstruktion, der die effiziente Montage und Wartung elektronischer Geräte gewährleistet.Das Verständnis dieser Codes, wie Referenzbezeichnungen, Teilenzahlen und verschiedenen Markierungen, gilt initial, um Komponenten genau zu identifizieren und zu platzieren.Dieses Wissen beschleunigt nicht nur den Produktionsprozess, sondern hilft auch bei der Fehlerbehebung und Reparatur, wodurch es für Sie erforderlich ist.

Katalog

Grundlegende PCB -Komponentencodes

Bei PCB -Design werden die korrekten Interpretation von Komponentencodes für eine effiziente Montage und Fehlerbehebung benötigt.Diese Codes - wie Referenzbezeichnungen, Teilenummern und andere Markierungen - identifizieren und platzieren Komponenten genau.Sie erscheinen auf der PCB, der Komponentenverpackung und Datenblättern, wobei sie jeweils eine bestimmte Rolle im Herstellungs- und Wartungsprozess dienen.

• Referenzbezeichnungen: Referenzbezeichnungen werden direkt mithilfe der Siebdrucktechnologie auf die PCB gedruckt.Diese Etiketten sind nicht nur Führer;Sie werden zum Auffinden von Komponenten während der Baugruppe und Reparaturen verwendet.Klare und präzise Bezeichner reduzieren Fehler, beschleunigen die Platzierung und vereinfachen die Diagnose bei Problembehebungsproblemen.

• Teilzahlen: Teilzahlen unterscheiden zwischen verschiedenen Komponenten, häufig einschließlich Herstellerspezifischer Codes (MPNs) und anderen Kennungen.Diese Nummern können direkt im Element gedruckt oder in Datenblättern aufgeführt werden.Mit dem Verständnis können Sie genaue Ersatz oder kompatible Alternativen finden, Ausfallzeiten minimieren und die Produktion reibungslos verlaufen.

• Komponentenmarkierungen: Zusätzlich zu Teilszahlen haben Komponenten häufig Logos, Seriennummern oder andere eindeutige Kennungen.Diese Markierungen bestätigen die Authentizität und stellen sicher, dass jede Komponente den Entwurfsspezifikationen entspricht.Während der Montage können Sie diese Details verhindern, und garantieren, dass alle Teile wie beabsichtigt funktionieren.

• Pakete und Fußabdrücke: Jede Komponente verfügt über einen bestimmten Pakettyp und einen spezifischen Fußabdruck, der in Datenblättern oder Ressourcen aufgeführt ist.Diese Informationen stellt sicher, dass die Komponenten korrekt in die Leiterplatte passen und mit dem elektrischen Design der Schaltung übereinstimmen.Die ordnungsgemäße Platzierung wirkt sich direkt auf die Leistung und Zuverlässigkeit des Geräts aus.

• Digitale Protokolle: Datenblätter skizzieren auch digitale Protokolle, die definieren, wie Komponenten gemeinsam kommunizieren und arbeiten.Diese Protokolle wie Signalstandards sind schwerwiegend, um eine nahtlose Integration in komplexe elektronische Systeme sicherzustellen.Das Befolgen dieser Spezifikationen hilft bei der Aufrechterhaltung der Gerätefunktionalität und verhindert Kompatibilitätsprobleme.

Optimierung der PCB -Montage mit Referenzbezeichnern

Referenzbezeichnungen spielen eine gefährliche Rolle bei der PCB -Montage, indem sie den Standort und die Art jeder Komponente auf der Platine klar markieren.Diese alphanumerischen Codes, wie "R" für Widerstände und "C" für Kondensatoren, dienen als direkter Zusammenhang zwischen den physischen Komponenten auf der PCB und ihren digitalen Darstellungen in schematischen Diagrammen und der Materialien (BOM).Diese Verbindung, die durch ECAD-Software (Electronic Computer Aided Design) verwaltet wird, stellt sicher, dass jede Komponente korrekt identifiziert und platziert wird.

Jede Art von Komponenten verfügt über einen bestimmten Buchstaben oder eine Kombination von Buchstaben, um die Identifizierung zu vereinfachen.Zu den allgemeinen Bezeichnern gehören:

• U - Integrierte Schaltungen

• R - Widerstände

• L - Induktoren

• C - Kondensatoren

• J - Anschlüsse

• T - Transformatoren

• Tp - Testpunkte

• P - Pads oder Pin -Header

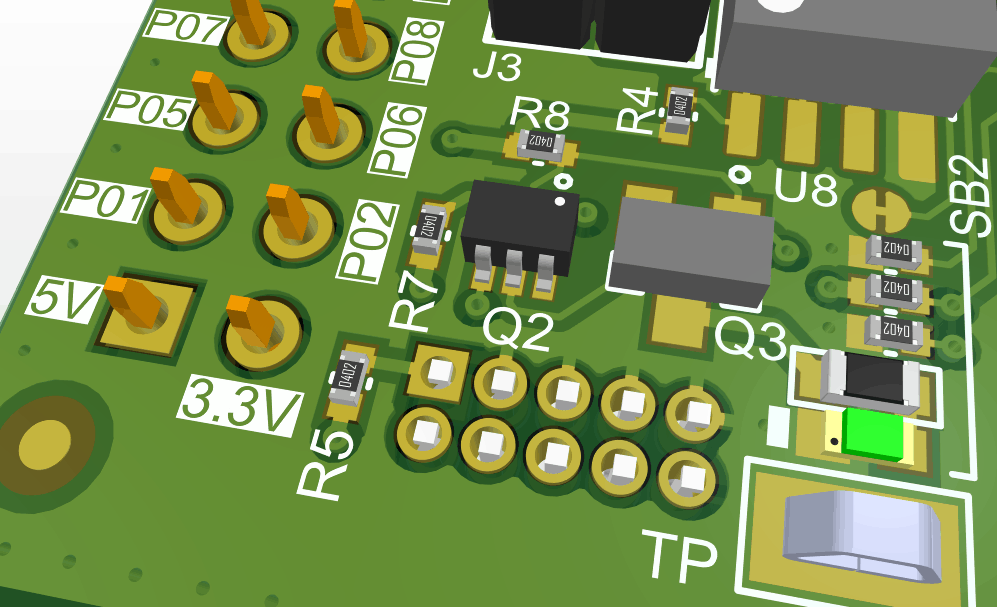

Abbildung 2. PCB -Baugruppe mit Referenzbezeichnern

Referenzbezeichnungen tun mehr als nur Beschriftungskomponenten - sie bieten ein strukturiertes System, das Sie durch den Montageprozess führt.Beim Platzieren von Komponenten können Sie diese Markierungen verwenden, um sicherzustellen, dass jeder Teil in der richtigen Position gemäß dem Layout und dem Schema von PCB installiert ist.Dies reduziert die Platzierungsfehler und beschleunigt den Montagevorgang.Während der Fehlerbehebung und Wartung fungieren Referenzbezeichnungen als Roadmap, sodass Sie schnell fehlerhafte Komponenten finden oder Verbindungen überprüfen können.Durch die Reduzierung der Mehrdeutigkeit und die Verbesserung der Genauigkeit verbessern diese Bezeichnungen die Gesamt-Workflow-Effizienz von der Fertigung bis zur langfristigen Wartung.

Straffung der PCB -Baugruppe mit Komponentenmarkierungen und Teilenummern

Komponentenmarkierungen und Teilzahlen sind nützlich, um Teile zu identifizieren, die Rückverfolgbarkeit sicherzustellen und die Effizienz während der PCB -Montage zu verbessern.Diese Markierungen, die auf der Siebdruckschicht der PCB oder direkt in Komponenten zu finden sind, enthalten Details wie Loszahlen, Produktionstermine und Teilenzahlen.Sie spielen eine Schlüsselrolle bei der Qualitätskontrolle, bei der Bestandsverwaltung und bei der Fehlerbehebung.

Jede Teilenummer entspricht einer bestimmten Komponente, die häufig an einen Anbieter oder eine Produktlinie angepasst wird.Dieses Detailniveau hilft dabei, Komponenten zu unterscheiden, die identisch aussehen, aber unterschiedliche elektrische Eigenschaften, Toleranzen oder Leistungsmerkmale aufweisen.Beispielsweise können Widerstände und Kondensatoren mit denselben physikalischen Abmessungen unterschiedliche Spannungsbewertungen aufweisen, was eine genaue Identifizierung in hochpräzisen Schaltungen verwendet.

Während der PCB -Baugruppe können Sie sich auf Teilenzahlen und Markierungen verlassen, um die korrekte Platzierung zu gewährleisten, hauptsächlich in komplexen Konstruktionen, bei denen mehrere ähnliche Komponenten in verschiedenen Schaltungsabschnitten verwendet werden.Ein falscher Widerstand oder Kondensator kann auch innerhalb desselben Packungsarts die Spannungsregulation, die Signalintegrität oder die Gesamtleistung der Geräte beeinflussen.Durch Kreuzbeanspruchung der Teilzahlen mit dem schematischen und der BOM-BOM (BOM) reduzieren die Montageteams Fehler und rationalisieren die Produktion.

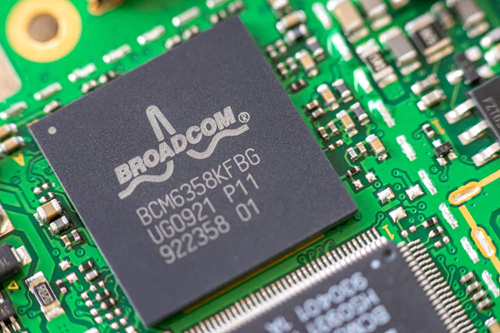

Abbildung 3. PCB -Baugruppe mit Komponentenmarkierungen und Teilenzahlen

Komponentenpakete und Fußabdrücke im PCB -Design

Komponentenpakete und Fußabdrücke werden benötigt, um Elemente des PCB -Designs zu erhalten, um sicherzustellen, dass jede Komponente korrekt platziert und sicher angeschlossen ist.Diese Details werden in Datenblättern beschrieben, die präzise Dimensionen, Landmuster und Branchenstandardspezifikationen liefern.Standards wie IPC-7351b für SMT-Komponenten (Surface Mount Technology) und IPC-7251 für Durchläufe können genaue Fußabdrücke erstellen, die den Fertigungsanforderungen entsprechen.

Abbildung 4.. Komponentenpakete und Fußabdrücke im PCB -Design

PCB -Funktionalität mit digitalen Protokollen

Digitale Protokolle definieren, wie PCB -Komponenten miteinander kommunizieren und arbeiten.Diese in Komponenten -Datenblättern beschriebenen Protokolle stellen die Signalstandards fest, die einen reibungslosen Datenaustausch zwischen integrierten Schaltungen (ICs) und peripheren Geräten gewährleisten.Unabhängig davon, ob Daten mit niedrigem Geschwindigkeitssensor oder Hochgeschwindigkeits-Multimedia-Streams handelt, wird die Auswahl des richtigen Protokolls für die Leistung und die Systemstabilität verwendet.

PCB -Designs beruhen auf mehreren weit verbreiteten Kommunikationsstandards, die jeweils für bestimmte Anwendungen geeignet sind:

• I2C (Interintegrierte Schaltung) -Ideal für die Kommunikation mit geringer Geschwindigkeit zwischen Mikrocontrollern und Sensoren unter Verwendung einer Zwei-Draht-Schnittstelle.

• SPI (serielle periphere Grenzfläche) -Eine schnellere Alternative zu I2C, die häufig in Hochgeschwindigkeitsanwendungen wie Speicherchips und Anzeigecontrollern verwendet wird.

• UART (universeller asynchroner Empfängertransmitter) - gemeinsam für die serielle Kommunikation zwischen einem Mikrocontroller und externen Modulen wie GPS- oder Bluetooth -Geräten.

• I2S (inter-IC-Klang) - entwickelt für die Digital Audio -Datenübertragung und häufig in Schallverarbeitungsanwendungen verwendet.

• GPIO (Allzweckeingang/Ausgang) - Bietet eine grundlegende Ein/Aus -Signalübertragung, grundlegende LEDs, Tasten und andere einfache Peripheriegeräte.

• USB (Universal Serienbus) -Die Hochgeschwindigkeitsdatenübertragung zwischen einem PCB und externen Geräten wie Speicherantrieben und Peripheriegeräten.

Jedes Protokoll dient einem bestimmten Zweck, und die Auswahl des richtigen Auswählens hängt von den Geschwindigkeitsanforderungen, den Datenintegritätsanforderungen und dem Stromverbrauch ab.

Maximierung der Effizienz durch PCB -Terminologie -Meisterschaft

Ein starkes Verständnis der PCB -Terminologie ist mehr als nur technisches Wissen - es wirkt sich direkt auf die Entwurfseffizienz, die Herstellungsgenauigkeit und die allgemeine Produktzuverlässigkeit aus.Die Vertrautheit mit Komponentencodes, Referenzbezeichnungen und digitalen Protokollen ermöglicht es Ihnen, potenzielle Herausforderungen zu antizipieren, die Herstellung zu optimieren und sowohl die Kosten als auch die Produktionszeit zu verkürzen.

Mit der Mastering -PCB -Terminologie können Sie in jeder Entwicklungsphase genaue Entscheidungen treffen.Jeder Begriff, von Referenzbezeichnern bis hin zu Signalintegritätsparametern, spielt eine Rolle bei der Sicherstellung der Komponentenfunktion als beabsichtigt und in die Schaltung nahtlos integriert.Dieses Wissen hilft, Kompatibilitätsprobleme zu verhindern, reduziert Designfehler und verbessert die Gesamtleistung des Endprodukts.

Ein klares Verständnis für PCB-bezogene Begriffe ermöglicht es Ihnen, Entwurfsfehler frühzeitig zu erkennen und zu adressieren, bevor sie zu kostspieligen Fertigungsproblemen werden.Durch korrektes Interpretieren von Datenblättern, Komponenten -Fußabdrücken und Kommunikationsprotokollen können Sie eine genaue Platzierung von Komponenten und elektrische Verbindungen sicherstellen.Vermeiden Sie häufige Fehler wie unpassende Spannungsbewertungen oder falsche Pad -Größen.Stromlinienschema- und Layoutentwicklung, wodurch die Notwendigkeit von Neugestaltungen verringert wird.

Abschluss

Mastering PCB -Komponentencodes sind erforderlich, um das Design, die Baugruppe und die Funktionalität elektronischer Systeme zu optimieren.Indem Sie sich mit Referenzbezeichnern, Teilnummern, Komponentenmarkierungen und digitalen Protokollen vertraut machen, verbessern Sie Ihre Fähigkeit, die Komplexität des PCB -Designs zu navigieren.Diese Meisterschaft verbessert nicht nur die Produktionsgenauigkeit, sondern trägt auch zur allgemeinen Zuverlässigkeit und Leistung der Endprodukte bei.Das Annehmen dieses Wissens führt zweifellos zu besser gestalteten Systemen und mehr optimierteren Produktionsprozessen.

Häufig gestellte Fragen [FAQ]

1. Wie identifizieren Sie PCB -Komponenten?

Um Komponenten auf einer gedruckten Leiterplatte (PCB) zu identifizieren, inspizieren Sie die Karte visuell und suchen Sie nach Etiketten wie Codes oder Zahlen auf oder in der Nähe der Komponenten.Verwenden Sie ein Vergrößerungsglas, sofern dies erforderlich ist, um kleine Text zu sehen, und finden Sie zur Bestätigung auf Datenblätter oder Entwurfsdokumente.

2. Was sind die gängigen PCB -Markierungen?

PCBs haben häufig Markierungen, die Komponentenwerte wie "103" für 10.000 Ohm, Polaritätsindikatoren für Dioden und Kondensatoren, einen Pin -One -Identifikator für ICs, Trace- und PAD -Nummern sowie Referenzbezeichner wie R1 für Widerstände und C2 für Kondensatoren enthalten.

3. Was sind die grundlegenden Komponenten einer PCB?

Grundlegende PCB -Komponenten umfassen passive Elemente wie Widerstände, Kondensatoren und Induktoren, aktive Elemente wie Transistoren und ICs, Bindeelemente wie Spuren, Vias und Pads sowie Schutzkomponenten wie Sicherungen und Varistoren.

4. Was sind SMD -Komponenten?

Oberflächenmontierte Geräte (SMDs) sind Komponenten, die direkt auf der Oberfläche einer Leiterplatte installiert sind.Diese Komponenten reichen von kleinen Widerständen bis hin zu komplexen ICs, sind kompakt und verfügen über flache Kontakte, die direkt auf das Board gelötet werden.

5. Was ist BGA in der Elektronik?

Ein Ball Grid Array (BGA) ist eine Art von Oberflächenmontageverpackung, die zur Integration von Schaltungen wie Mikroprozessoren auf PCB verwendet wird.BGAs bieten eine große Anzahl von Verbindungen an, indem Sie Lötkugeln auf der Unterseite des Pakets verwenden, das während des Lötens schmilzt, um feste elektrische Verbindungen herzustellen.
