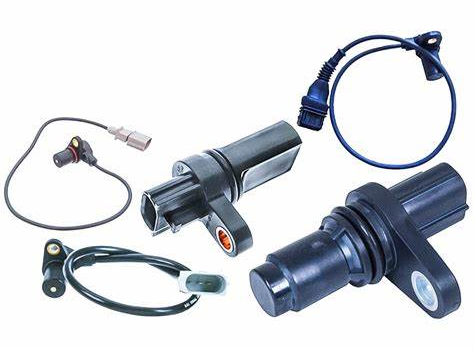

Eine umfassende Anleitung zum Kurbelwellen -Positionsensor

Der Kurbelwellenpositionssensor ist ein wichtiger Bestandteil moderner Automobilmotormanagementsysteme und stellt den reibungslosen und effizienten Betrieb des Fahrzeugmotors sicher.Dieser Sensor ist in erster Linie für die Überwachung der Position und Drehzahl der Kurbelwelle verantwortlich, die wiederum den Zeitpunkt der aktiven Motorfunktionen wie Zündung und Kraftstoffeinspritzung steuert.Seine Präzision dominiert bei der Synchronisierung des Motorbetriebs und beeinflusst alles vom Fahrzeugstart bis zur reibungslosen Stromversorgung während der Beschleunigung.Angesichts der Komplexität der Motordynamik ist die Funktionalität des Kurbelwellenpositionssensors nicht nur vorteilhaft, sondern auch gefährlich, da er sich direkt auf die Kraftstoffeffizienz, die Motorleistung und die Emissionskontrolle auswirkt.In diesem Artikel geht es um die verschiedenen Aspekte von Kurbelwellenpositionssensoren, einschließlich ihrer Typen, Funktionen, Symptome von Versagen, diagnostischen Verfahren und Wartungspraktiken und bietet einen umfassenden Überblick über ihre Bedeutung in der modernen Automobiltechnologie.

Katalog

Übersicht über Kurbelwellenpositionsensoren

Der Kurbelwellenpositionssensor spielt eine wichtige Rolle bei der effizienten Funktionsweise eines Motors.Es überwacht ständig die Position und Rotationsgeschwindigkeit der Kurbelwelle, um die genaue Kontrolle über den Zeitpunkt gefährlicher Motorprozesse aufrechtzuerhalten.Dies schließt die Zündung von Zündkerzen und die Bewegung der Kolben während der Komprimierungsphase ein.Bei Fehlfunktionen der Sensor wird die Synchronisation dieser Operationen gestört, was zu Problemen wie einer schleppenden Beschleunigung, reduziertem Strom, rauem Leerlauf oder sogar einem vollständigen Versagen des Motors führt.

Der Kurbelwellenpositionssensor ist mit dem Nockenwellen -Positionssensor zusammengearbeitet und stellt sicher, dass das Zündzeitpunkt genau bleibt.Zusammen liefern sie nützliche Daten zur Electronic Control Unit der Motor (ECU), die diese Informationen verwendet, um sofortige Anpassungen vorzunehmen und die Motorleistung zu optimieren.Wenn der Kurbelwellensensor einen Fehler entwickelt, reagiert das ECU normalerweise, indem die Motorfehlerleuchte und die Aufzeichnungsfehlercodes beleuchtet werden.Diese Signale alarmieren den Treiber auf potenzielle Probleme, wie z. B. eine verringerte Motoreffizienz oder eine beeinträchtigte Funktionalität.

Die rechtzeitige Diagnose und Reparatur eines fehlerhaften Kurbelwellenpositionssensors sind dynamisch.Das Ignorieren des Problems kann zu weiteren Beschädigungen führen und die Gesamtleistung des Motors beeinträchtigen, wodurch die Aufrechterhaltung der Zuverlässigkeit und die Verhinderung kostspieliger Reparaturen umgehend Aufmerksamkeit erforderlich ist.

Kurbelwellen -Sensorsorten

Kurbelwellenpositionssensoren sind in verschiedenen Typen erhältlich, die jeweils bestimmte Betriebsbedürfnisse entsprechen.Die Hauptkategorien umfassen Hall -Effekt, magnetoelektrische und photoelektrische Sensoren.In den meisten modernen Fahrzeugen werden Hall -Effekt und magnetoelektrische Sensoren aufgrund ihrer Zuverlässigkeit und konsistenten Leistung unter verschiedenen Bedingungen am häufigsten verwendet.

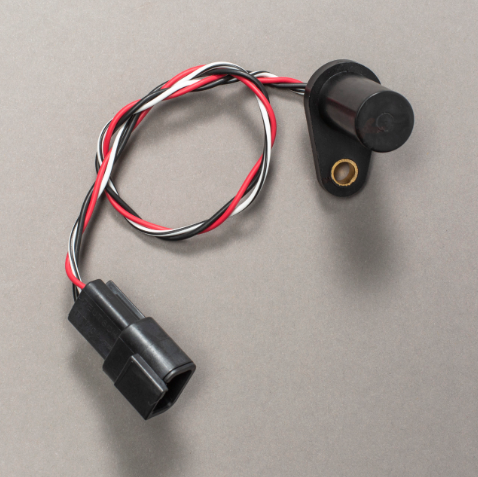

Abbildung 2. Hall -Effekt -Sensoren

Hall -Effekt -Sensoren beruhen auf das Prinzip des Hall -Effekts, bei dem ein Magnetfeld in ein elektrisches Signal umgewandelt wird.Diese Sensoren bestehen typischerweise aus drei Schlüsselkomponenten: einem Hallelement, einem permanenten Magneten und einem Triggerrad.Kompakte und hoch genaue Hall -Effekt -Sensoren sind sich selbst bei raschen Veränderungen der Motorgeschwindigkeit über die Präzision aufrechterhalten.Dies macht sie größtenteils effektiv in schwerwiegenden Phasen wie dem Start von Motor, bei denen eine genaue Signalübertragung aktiv ist.

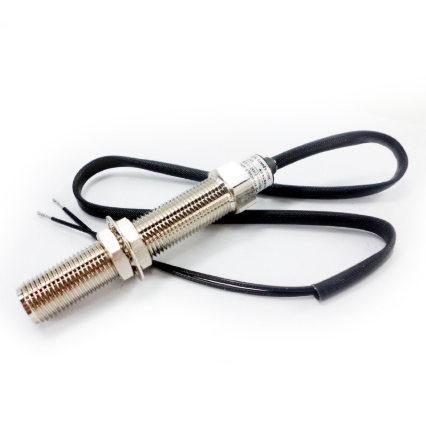

Abbildung 3. Magnetoelektrische Sensoren

Magnetoelektrische Sensoren arbeiten unter Verwendung der elektromagnetischen Induktion.Sie bestehen aus einem permanenten Magneten, einer elektromagnetischen Spule und einem Signalrad.Diese Sensoren sind für ihre robuste Konstruktion bekannt und sind sehr langlebig und kostengünstig.Darüber hinaus machen ihre minimalen Verkabelungsanforderungen sie für die harte Umgebung eines Motorraums gut geeignet, wo sie extremen Temperaturen, Vibrationen und anderen anspruchsvollen Bedingungen standhalten müssen.

Kurbelwellenpositionssensoren Funktionen

Der Kurbelwellenpositionssensor ist ein schwerwiegender Bestandteil des Motormanagements und bietet weit mehr als grundlegender Positionsverfolgung.Es dient als dominierende Datenquelle für die Berechnung der Motordrehzahl und die Koordinierung des Zeitpunkts der Kraftstoffeinspritzung und Zündung - zwei Grundelemente, um sicherzustellen, dass der Motor effizient ausgeführt wird und von seiner besten Seite funktioniert.

Durch die kontinuierliche Überwachung des Drehwinkels der Kurbelwelle identifiziert der Sensor die genauen Positionen der Kolben.Diese präzisen Informationen ermöglicht es der Motorsteuerung (ECU), die Kraftstoffeinspritzung und Zündung mit außergewöhnlicher Genauigkeit zu zeit.Das ordnungsgemäße Timing verbessert nicht nur die Kraftstoffeffizienz, sondern reduziert auch die schädlichen Emissionen und sorgt unter verschiedenen Fahrbedingungen.

Abgesehen von diesen Kernfunktionen trägt der Kurbelwellenpositionssensor zu anderen riskanten Prozessen bei.Zum Beispiel hilft es bei der Regulierung der Leerlaufgeschwindigkeit und verhindern Sie, dass das Leerlauf oder das Stillstand von Rohstapfen verhindert.Es hilft auch bei der Verwaltung der Verdunstungsemissionen, indem es dem ECU sofortige Daten zur Verfügung stellt, die einen saubereren und umweltfreundlicheren Betrieb unterstützen.Insgesamt spielt dieser Sensor eine erforderliche Rolle bei der Aufrechterhaltung der Motorleistung und der Anpassung an verschiedene Fahrszenarien.

Identifizierung von Symptomen eines fehlenden Kurbelwellen -Positionsensors

Schwierigkeitsgrad des Motors

Abbildung 4. Schwierigkeitsgrad des Motors

Eines der spürbarsten Anzeichen eines fehlenden Kurbelwellenpositionssensors ist, wenn der Motor darum kämpft, zu starten oder nicht vollständig zu beginnen.Dieses Problem tritt auf, weil der Sensor für die Bereitstellung der Motorsteuerung (ECU) genaue Daten zur Position der Kurbelwelle verantwortlich ist.Ohne diese Informationen kann die ECU die Funkenerzeugung und die Kraftstoffeinspritzung nicht ordnungsgemäß koordinieren, was es unmöglich macht, den Motor zu initiieren.

Unerwartete Motorblockierung

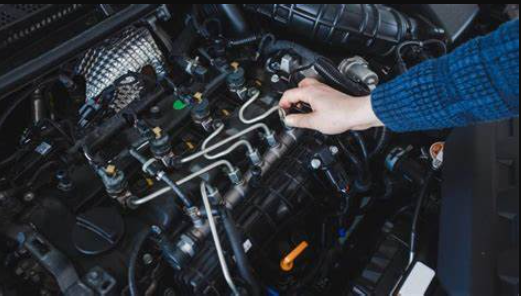

Abbildung 5. Motorblockierung

Ein fehlender Sensor kann auch dazu führen, dass der Motor unerwartet bleibt.Dies tritt auf, wenn der Sensor ungenaue oder inkonsistente Positionsdaten an das ECU sendet.Ohne zuverlässige Daten kann die ECU das genaue Zeitpunkt für die Zünd- und Kraftstoffeinspritzung nicht beibehalten.Infolgedessen kann der Motor plötzlich geschlossen werden, was beim Fahren besonders gefährlich sein kann.

Ungewöhnliche Motorvibrationen

Ein weiteres Symptom, auf das Sie beobachten sollten, sind übermäßige oder unregelmäßige Motorvibrationen.Wenn der Kurbelwellen -Positionssensor fehlfrikt, kann der Zeitpunkt für die Kraftstoffeinspritzung und die Zündung unregelmäßig werden.Dies führt zu einer ungleichmäßigen Motorleistung, die sich während des Leerlaufs oder beim Fahren oft als merkliche Schwingungen manifestiert.

Reduzierte Beschleunigung und Leistung

Ein fehlender Sensor kann auch dazu führen, dass der Motor die Reaktionsfähigkeit verliert, was zu einer verringerten Beschleunigung und Gesamtleistung führt.Die falschen Daten des Sensors verhindern, dass das ECU die Kraft- und Zündzeit des Kraftstoffs optimiert, was es schwieriger macht, dass der Motor an Geschwindigkeits- oder Laständerungen eingestellt wird.Die Fahrer können beim Drücken des Gaspedal eine träge Antwort bemerken.

Dekodierende diagnostische Problemcodes für Kurbelwellenpositionsensoren

Diagnostische Fehlercodes (DTCs) im Zusammenhang mit Kurbelwellenpositionssensoren sind grundlegend für die Steckdauer spezifischer Probleme.Beispielsweise zeigt der Code P0335 einen Fehler im Schaltkreis der Kurbelwellen -Positionsensor „A“ an.Ein fehlerhafter Sensor, eine beschädigte Verkabelung oder ein schlechter elektrischer Anschluss könnte dies verursachen.In ähnlicher Weise hebt der Code P0336 Bereiche oder Leistungsprobleme in derselben Schaltung hervor, was bedeutet, dass der Ausgang des Sensors nicht mit den erwarteten Werten für den ordnungsgemäßen Motorbetrieb übereinstimmt.

Diese Codes spielen eine wichtige Rolle bei der leitenden Behebung einer genauen Fehlerbehebung.Sie ermöglichen es Ihnen, sich darauf zu konzentrieren, den Sensorschaltkreis auf potenzielle Probleme zu inspizieren.Abhängig von den Ergebnissen kann Reparaturen die Behebung der beschädigten Verkabelung, das Ersetzen eines fehlerhaften Sensors oder die Behebung von Zeitpunktproblemen zur Wiederherstellung der optimalen Motorleistung beinhalten.Durch die Dekodierung dieser DTCs können Sie Probleme effizient diagnostizieren und beheben und weitere Komplikationen verhindern.

Verfahren zum Testen und Austausch eines Kurbelwellenpositionssensors

Schritt 1: Überprüfen Sie die Verkabelung und Verbindungen

Beginnen Sie mit der sorgfältigen Untersuchung der Verkabelung und Verbindungen, die mit dem Kurbelwellenpositionssensor verbunden sind.Suchen Sie nach sichtbaren Anzeichen von Schäden wie ausgefransten Drähten, losen Anschlüssen oder Korrosion.Achten Sie genau auf Bereiche, in denen Drähte sich gegen andere Komponenten beugen oder reiben können, da dies übliche Verschleißpunkte sind.Sicherstellen, dass die Verkabelung intakt und sicher angeschlossen ist, ist schwerwiegend, da hier häufig Probleme die Ursache für den Sensorversagen sind.

Schritt 2: Testen Sie die Funktionalität des Sensors

Wenn die Verkabelung und Verbindungen in gutem Zustand sind, testen Sie den Kurbelwellenpositionssensor selbst.Verwenden Sie einen digitalen Multimeter oder ein spezielles Diagnosewerkzeug, um die Spannung, den Widerstand und den Signalausgang des Sensors zu überprüfen.Befolgen Sie die Spezifikationen des Fahrzeugherstellers, um die Messwerte mit den erwarteten Werten zu vergleichen.Jede Abweichung vom Standardbereich kann darauf hinweisen, dass der Sensor fehlerhaft oder abgebaut ist.

Schritt 3: Ersetzen Sie den Sensor bei Bedarf

Wenn das Testen bestätigt, dass der Sensor defekt ist, ersetzen Sie ihn durch eine neue, die den genauen Spezifikationen des Fahrzeugs und des Modells entspricht.Die Auswahl eines kompatiblen Teils finden Sie im Wartungshandbuch, um Leitlinien auszuwählen.Stellen Sie vor der Installation des neuen Sensors sicher, dass der Montagebereich sauber und frei von Trümmern ist, da die ordnungsgemäße Platzierung für genaue Messwerte nützlich ist.

Schritt 4: Überprüfen Sie das Motorsteuerungssystem

Führen Sie nach dem Austausch des Sensors eine gründliche Überprüfung des Motorsteuerungssystems durch, um sicherzustellen, dass keine damit verbundenen Probleme vorliegen.Fehlfunktionen innerhalb des Steuerungssystems wie ein fehlerhaftes Motorsteuermodul (ECM) oder gestörte Signalwege können manchmal Sensorprobleme nachahmen oder den Sensor vorzeitig ausfällt.Verwenden Sie diagnostische Geräte, um Fehlercodes zu scannen und Live -Daten für Anomalien zu analysieren.

Schritt 5: Überprüfung der Wartungshistorie

Überprüfen Sie schließlich den Wartungsverlauf des Fahrzeugs, um alle Muster wiederkehrender Probleme zu identifizieren, die den Kurbelwellenpositionssensor beeinflussen können.Zum Beispiel könnten frühere Vorfälle mit Öllecks, Überhitzung oder elektrischen Problemen zum Sensorversagen beitragen.Die Behandlung dieser zugrunde liegenden Faktoren verringert die Wahrscheinlichkeit zukünftiger Komplikationen.

Vorbeugende Maßnahmen für die Wartung des Sensors der Kurbelwelle

Die Verhinderung des Sensors von Kurbelwellenpositionen beginnt mit regelmäßigen Inspektionen des Sensors und des breiteren Motorsteuerungssystems.Überprüfen Sie zunächst die Verbindungen des Sensors auf Anzeichen von Verschleiß, Korrosion oder physischen Schäden.Alle Probleme wie lose Verbindungen oder ausgefranste Drähte sollten sofort repariert oder ersetzt werden, um die ordnungsgemäße Funktion aufrechtzuerhalten.

Nach dem in der Bedienungsanleitung des Fahrzeugs beschriebenen Wartungsplans ist erforderlich, um die Lebensdauer des Sensors zu verlängern.Die regelmäßige Wartung stellt sicher, dass der Sensor und seine umgebenden Komponenten in gutem Zustand geprüft und gehalten werden.Das Vermeiden von harten Fahrbedingungen wie das Fahren auf rauem Gelände oder das Aussetzen des Motors auf extreme Temperaturen kann die unnötige Belastung des Sensors verringern.

Achten Sie auf frühzeitige Warnzeichen von Sensor- oder Motorfehlfunktionen wie Schwierigkeiten beim Starten, Stilleln oder reduzierter Motorleistung.Wenn Sie diese Probleme umgehend angehen, können geringfügige Probleme in kostspieligen Reparaturen eskalieren.Durch die Ausführung dieser proaktiven Schritte können Sie die Zuverlässigkeit des Sensors beibehalten, eine konsistente Motorleistung sicherstellen und unerwartete Pannen vermeiden.

Ersatzverfahren des Kurbelwellenpositionssensors

Das Ersetzen eines Kurbelwellenpositionssensors erfordert eine sorgfältige Ausführung, um eine ordnungsgemäße Installation sicherzustellen.Identifizieren Sie zunächst den Standort des Sensors, der normalerweise entweder auf der Vorder- oder Seite des Motors zu finden ist, abhängig von der Herstellung des Fahrzeugs und des Modells.Wenden Sie sich an das Bedienungshandbuch für die genaue Platzierung.

• Trennen Sie vor dem Start den negativen Anschluss der Batterie, um elektrische Gefahren während des Prozesses zu vermeiden.Sobald die Batterie getrennt ist, verwenden Sie entsprechende Werkzeuge wie einen Schraubenschlüssel oder einen Schraubendreher, um den fehlerhaften Sensor zu entfernen.Achten Sie auf die Position und Ausrichtung des Sensors, da für einen genauen Betrieb eine ordnungsgemäße Ausrichtung verwendet wird.

• Installieren Sie den neuen Sensor als nächstes, indem Sie ihn fest in derselben Position wie die alte befestigen.Überprüfen Sie, ob der Sensor korrekt ausgerichtet und befestigt ist, um Installationsfehler zu vermeiden, die sich auf die Motorleistung auswirken könnten.Sobald der Sensor vorhanden ist, verbinden Sie die Batterie wieder.

• Starten Sie nach Abschluss der Installation den Motor, um zu bestätigen, dass der neue Sensor korrekt funktioniert.Überprüfen Sie außerdem auf diagnostische Fehlercodes (DTCs) oder Systemeinstellungen, die nach dem Austausch eine Neukonfiguration erfordern.Sicherstellen, dass das Motorsteuerungssystem den neuen Sensor erkennt und integriert, ist der Schlüssel zur Aufrechterhaltung einer optimalen Motorleistung.

Vor- und Nachteile von Kurbelwellen -Positionssensoren

Profis

Kurbelwellenpositionssensoren spielen eine wichtige Rolle im modernen Motormanagement, indem sie eine genaue Kontrolle über wichtige Prozesse sicherstellen.Diese Sensoren ermöglichen eine genaue Zündzeit und Kraftstoffeinspritzung, die zur Verbesserung der Motorleistung und zur Optimierung der Kraftstoffeffizienz erforderlich sind.Dieser genaue Betrieb reduziert die schädlichen Emissionen und minimiert die Wahrscheinlichkeit von Motorfehlzügen, was zu einem glatteren und zuverlässigeren Fahrzeugbetrieb beiträgt.

Ein weiterer wesentlicher Nutzen ist ihre Fähigkeit, den Motor kontinuierlich zu überwachen.Durch die Bereitstellung sofortiger Daten für die Motorsteuerung (ECU) erleichtern diese Sensoren die frühzeitige Erkennung potenzieller Probleme und ermöglichen rechtzeitige Reparaturen, bevor geringfügige Probleme zu schwerwiegenden Schäden eskalieren.Diese Fähigkeit erweitert nicht nur die Lebensdauer des Motors, sondern verringert auch die Wahrscheinlichkeit langfristiger Reparaturen.

Nachteile

Während Kurbelwellen -Positionssensoren viele Vorteile bieten, haben sie einige Nachteile.Im Laufe der Zeit können diese Sensoren unter körperlichen Verschleiß leiden oder durch harte Umweltbedingungen wie extreme Temperaturen, Schmutz oder Feuchtigkeit beschädigt werden.Ein solcher Schaden kann die Motorleistung stark beeinflussen und zu Problemen wie Stalling, Fehlzügen oder Schwierigkeiten führen, den Motor zu starten.

Darüber hinaus macht die Abhängigkeit von fortgeschrittenen elektronischen Schaltkreisen diese Sensoren anfällig für elektrische Fehler.Fehlerhafte Verkabelung, Kurzschlüsse oder Störungen im elektronischen Steuerungssystem können ihre Funktionalität beeinträchtigen.Darüber hinaus erfordert ihre Integration in komplexe Motorsysteme spezielle diagnostische Werkzeuge und geschulte Techniker für Wartung oder Reparaturen.Diese zusätzliche Komplexität kann die Kosten und Aufwand erhöhen, die mit dem Wartungsfahrzeuge verbunden sind, die mit Kurbelwellen -Positionssensoren ausgestattet sind.

Abschluss

Kurbelwellenpositionssensoren sind aktiv für die optimale Funktionsweise eines Motors und spielen eine ernsthafte Rolle bei der Verbesserung der Fahrzeugleistung und der Langlebigkeit.Die detaillierte Erforschung ihrer Typen, Betriebsmechanismen und Wartungsstrategien betont ihre Komplexität und Bedeutung in der Automobiltechnik.Diese Sensoren bieten zwar erhebliche Vorteile, indem sie das Zündzeitpunkt, die Kraftstoffeffizienz und die Reduzierung der Emissionen verbessern, aber sie sind nicht ohne ihre Schwachstellen.Probleme wie Verschleiß, Umweltauswirkungen und elektrische Fehler können ihre Funktionalität beeinträchtigen, was zu Problemen mit der Motorleistung führen.Daher werden regelmäßige Diagnostika, rechtzeitige Reparaturen und Einhaltung vorbeugender Wartungspläne verwendet, um diese Risiken zu mildern.Durch das Verständnis der operativen Feinheiten und Wartungsbedürfnisse von Kurbelwellenpositionssensoren können Sie die Motorgesundheit Ihres Fahrzeugs besser verwalten und langfristig die Zuverlässigkeit und Leistung sicherstellen.Dieser umfassende Ansatz hilft nicht nur bei der Verlängerung der Lebensdauer des Motors, sondern auch bei der Aufrechterhaltung seiner Effizienz und Umwelteinhaltung.

Häufig gestellte Fragen [FAQ]

1. Wie können Sie einen Kurbelwellenpositionssensor testen?

Um einen Kurbelwellenpositionssensor zu testen, lokalisieren Sie ihn zunächst in der Nähe der Kurbelwelle, die häufig unter dem Fahrzeug unter dem Fahrzeug zugänglich sind.Verwenden Sie einen Multimeter, der auf die Einstellung des Widerstands (OHM) eingestellt ist, und verbinden Sie ihn mit den Klemmen des Sensors.Ein guter Sensor zeigt typischerweise einen im Reparaturhandbuch des Fahrzeugs angegebenen Widerstandswerts.Stellen Sie Ihr Multimeter alternativ auf die Spannungseinstellung ein, drehen Sie den Motor an und prüfen Sie ein Spannungssignal, das beim Drehen des Motors schwankt.Keine Änderung der Spannung oder eines offenen Stromkreises kann auf einen fehlerhaften Sensor hinweisen.

2. Was ist die Funktion des Kurbelwellenpositionssensors?

Die Hauptfunktion des Kurbelwellenpositionssensors besteht darin, die Position und Drehzahl der Kurbelwelle zu überwachen.Diese Daten sind kritisch, da die Motorsteuerung (ECU) den Zeitpunkt für die Kraftstoffeinspritzung und -zündung festlegt und eine optimale Motorleistung und Effizienz sicherstellt.Der Sensor beeinflusst direkt das Timing und den reibungslosen Betrieb des Motors.

3. Was ist der Unterschied zwischen dem Nockenwellenpositionssensor und dem Kurbelwellenpositionssensor?

Der Kurbelwellenpositionssensor verfolgt die Position und Geschwindigkeit der Kurbelwelle, was das Motor -Timing aus einer ultimativen, rotationeren Perspektive beeinflusst.Im Gegensatz dazu überwacht der Nockenwellenpositionssensor die Position der Nockenwelle, die die Einlass- und Abgabventile des Motors betreibt.Das ECU verwendet Daten von beiden Sensoren, um die Nockenwelle und die Kurbelwelle für eine präzise Steuerung über Ventilsteuer und Zündung zu synchronisieren.

4. Ist ein TDC -Sensor der gleiche Sensor der Kurbelwelle?

Nein, ein TDC -Sensor (Top Dead Center) ist nicht dasselbe wie ein Kurbelwellenpositionssensor, obwohl sie ähnlich funktionieren, indem sie Positionsdaten bereitstellen.Der TDC-Sensor erkennt spezifisch die oberste toad-zentrale Position des Kolbens im Zylinder, der für Timing-Prozesse verwendet wird.In der Zwischenzeit bietet der Kurbelwellen -Positionsensor während seiner gesamten Rotation eine kontinuierlichere Lektüre der Position der Kurbelwelle.

5. Wie kann man feststellen, ob eine Kurbelwelle schlecht ist?

Um zu erkennen, ob eine Kurbelwelle schlecht ist, hören Sie auf ungewöhnliche Geräusche wie das Klopfen oder Rumpen aus dem Motorbereich, was auf falsch ausgerichtete oder abgenutzte Lager hinweist.Übermäßige Schwingung, während der Motor läuft, ist ein weiteres Zeichen.Überprüfen Sie, ob sichtbare Anzeichen von Verschleiß oder Beschädigung der Kurbelwelle selbst sichtbar machen können, und messen Sie ein Mikrometer, um alle abspezifischen Abmessungen zu messen, die vorschlagen können, dass sie verzerrt oder biegen.Eine schlechte Motorleistung wie Fehlzündungen oder Starten von Schwierigkeiten kann auch auf ein Problem der Kurbelwelle hinweisen.
