Eine vollständige Anleitung zu HDMI -Anschlusstypen: A, B, C, D & E

HDMI-Steckverbinder werden zum Verknüpfen verschiedener Geräte und zum reibungslosen Senden von hochwertigem Sound und Video benötigt.Diese Anschlüsse werden überall verwendet, von Heimunterhaltungssystemen bis hin zu professionellen Multimedia -Setups.In diesem Artikel wird die Details von HDMI -Anschlüssen aufgeschlüsselt, einschließlich der Art und Weise, wie sie sich im Laufe der Zeit verändert haben, deren unterschiedlichen Typen und wie sie eingerichtet sind.Wir werden uns auch ansehen, wie sie verwendet werden und warum sie so vorteilhaft sind.Wenn wir tiefer tauchen, werden wir sehen, warum HDMI in der heutigen digitalen Welt so wichtig ist und wie es dazu beiträgt, großartige Multimedia -Erlebnisse zu bieten.

Katalog

HDMI -Anschlüsseübersicht

HDMI -Anschlüsse spielen eine wichtige Rolle in Übertragung hochwertiger Audio- und Videosignale zwischen Geräten.Sie ermöglichen Spielkonsolen, Set-Top-Boxen und Computern, unkomprimierte Medien direkt an Fernseher, Monitore und andere Anzeigesysteme zu senden.

HDMI wurde Anfang der 2000er Jahre entwickelt und ersetzt ältere Verbindungsmethoden wie VGA, Scart und DVI.Im Gegensatz zu diesen früheren Standards, die häufig mehrere Kabel oder Adapter erforderten, konsolidiert HDMI Audio- und Videoübertragung in eine einzelne, effiziente Verbindung.Diese Innovation vereinfacht nicht nur das Setup, sondern reduziert auch die Signalverschlechterung.

Heute ist HDMI die Standardwahl sowohl für Unterhaltung als auch für professionelle Anwendungen.Seine Fähigkeit, scharfe Grafiken und klare Klang mit minimaler Latenz zu liefern, hat es früheren Schnittstellen überlegen gemacht, um eine breite Einführung in einer Vielzahl von Geräten zu gewährleisten.

Arten von HDMI -Anschlüssen

HDMI -Anschlüsse sind in mehreren Größen erhältlich, die jeweils für bestimmte Geräte ausgelegt sind und gleichzeitig die Kompatibilität mit der Standard -HDMI -Technologie beibehalten.Diese Variationen gewährleisten zuverlässige Verbindungen in einer Vielzahl von Geräten, von Heimunterhaltungssystemen bis hin zu kompakten mobilen Geräten und sogar Fahrzeugen.

Typ A - Standard HDMI

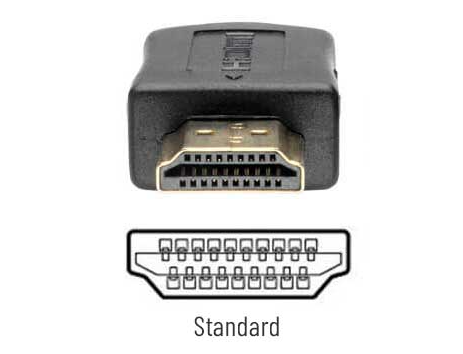

Abbildung 2. Typ A - Standard HDMI

Der häufigste HDMI -Anschluss, Typ A, ist in Fernseher, Gaming -Konsolen, Heimkinoempfängern und anderen AV -Geräten zu finden.Es verfügt über 19 Stifte und misst 13,9 mm x 4,45 mm, was eine stabile Verbindung für hochwertige Audio und Video bietet.Es ist auch mit einem Single-Link-DVI-D kompatibel und ermöglicht eine einfache Integration in ältere digitale Anzeigesysteme.

Typ B-Dual-Link HDMI (veraltet)

Abbildung 3. Typ B-Dual-Link HDMI (veraltet)

Typ B wurde mit 29 Pins und mit einer Messung von 21,2 mm x 4,45 mm entworfen und sollte die doppelte DVI-D für die Videoübertragung mit höherer Auflösung unterstützen.Fortschritte in der HDMI-Bandbreite haben jedoch die Notwendigkeit von Doppelverbindungsverbindungen beseitigt und diesen Anschluss praktisch veraltet.

Typ C - Mini HDMI

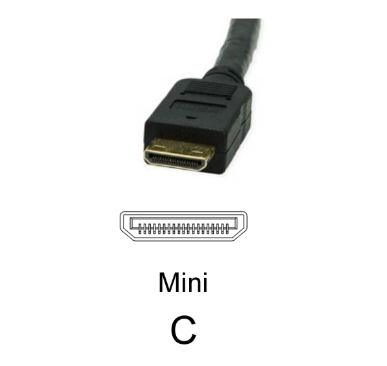

Abbildung 4. Typ C - Mini HDMI

Mini HDMI (Typ C) ist kleiner als Typ A, misst 10,42 mm x 2,42 mm.Es ist für kompakte Geräte wie DSLR-Kameras, Tablets und einige Laptops ausgelegt und liefert das gleiche hochwertige Signal in einer platzwirksameren Form.

Typ D - Micro HDMI

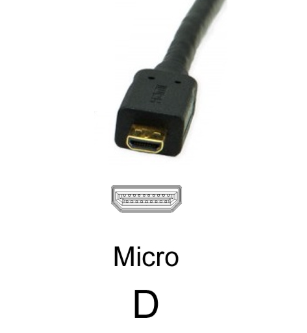

Abbildung 5. Typ D - Micro HDMI

Micro HDMI (Typ D) ist noch kleiner, misst 6,4 mm x 2,8 mm und vergleichbar mit einem Mikro-USB-Anschluss.Trotz seiner kompakten Form behält es das 19-polige Setup bei und macht es ideal für Mobiltelefone, Aktionskameras und andere kleine Elektronik, für die die HDMI-Ausgabe erforderlich ist, ohne viel Platz einzunehmen.

Typ E - Automotive HDMI

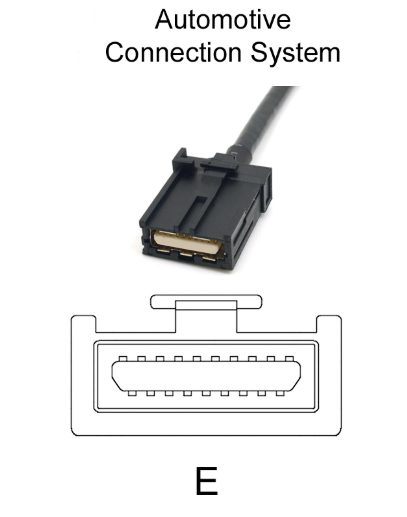

Abbildung 6. Typ E - Automobil HDMI

Speziell für den Gebrauch in Fahrzeugen entwickelt, weist HDMI vom Typ E einen Verriegelungsmechanismus auf, um zufällige Unterbrechungen durch Vibrationen zu verhindern.Es verfügt auch über ein schützendes Gehäuse, um sich gegen Feuchtigkeit, Staub und andere Umweltfaktoren zu schützen und eine sichere und langlebige Verbindung in Automobilanwendungen zu gewährleisten.

Geschlecht der HDMI -Anschlüsse

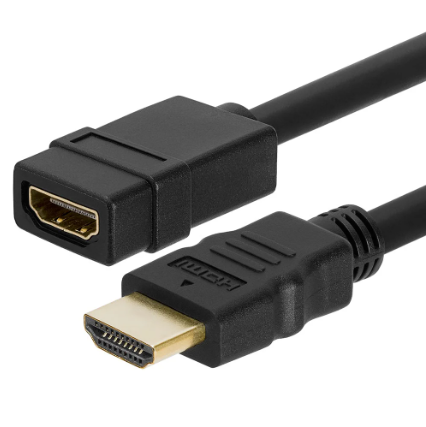

Abbildung 7. Männliche und weibliche Steckverbinder

HDMI-Anschlüsse sind mit einer klaren Konfiguration für Männer-Frauen-Konfiguration ausgelegt, um eine ordnungsgemäße Konnektivität zu gewährleisten und elektrische Probleme zu vermeiden.Quellgeräte wie Computer, DVD -Player und Gaming -Konsolen verfügen über weibliche HDMI -Anschlüsse, ebenso wie Empfangsgeräte wie Fernseher und Monitore.HDMI -Kabel haben männliche Anschlüsse an beiden Enden, sodass sie diese Ports sicher anschließen können.

Dieses Design hilft, Kurzstrecken zu verhindern und eine stabile, bidirektionale Datenübertragung zu ermöglichen, die für hochwertige Audio- und Videoübertragung nützlich ist.Da weibliche Steckverbinder in Geräten festgelegt bleiben und wiederholte Einfügungen und Umzüge ertragen, sind sie im Laufe der Zeit anfälliger zu tragen.Infolgedessen sind häufig Ersatz -HDMI -Anschlüsse von Ersatzhöfen verfügbar, während männliche Anschlüsse, die durch das Kabelgehäuse geschützt sind, normalerweise länger dauern und seltener ersetzt werden.

Konfigurationen von HDMI -Anschlüssen

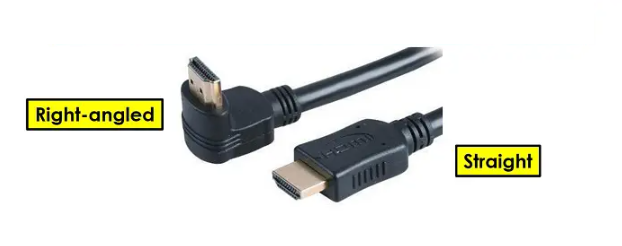

Abbildung 8. Konfigurationen von HDMI -Anschlüssen

HDMI -Steckverbinder sind in verschiedenen Formen erhältlich, um verschiedenen Installationsanforderungen gerecht zu werden.Der gerade Stecker, bei dem sich das Kabel direkt vom Stecker erstreckt, ist das Standard- und am weitesten verbreitete Design.Es bietet eine direkte, stabile Verbindung und funktioniert in den meisten Setups gut.

In Situationen, in denen der Raum begrenzt ist-wie hinter wand montierten Fernseher oder in engen AV-Schränken-sind rechtswinklige HDMI-Anschlüsse eine praktische Alternative.Diese Anschlüsse leiten das Kabel in einem 90-Grad- oder 270-Grad-Winkel um, wodurch die Dehnung des Kabels reduziert und übermäßiges Biegen verhindert wird.Da sie jedoch einen zusätzlichen Verbindungspunkt einführen, sollten sie selektiv verwendet werden, um den potenziellen Verschleiß und die Signalverschlechterung im Laufe der Zeit zu minimieren.

Adapter des HDMI -Steckers

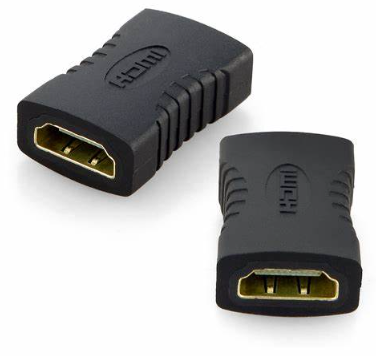

Abbildung 9. HDMI -Steckeradapter

HDMI -Adapter und Spezialkabel erleichtern die Verbindung von Geräten mit verschiedenen HDMI -Anschlusstypen.Sie überbrücken die Lücke zwischen Standard-HDMI-Steckverbindern und kleineren Mini- oder Micro-HDMI-Anschlüssen, um die Kompatibilität auf verschiedenen Geräten zu gewährleisten.

Die Verwendung dieser Adapter vereinfacht die Geräte -Setups gleichzeitig gleichzeitig bei der Signalqualität.Wenn das korrekte Kabel nicht verfügbar ist, ermöglicht eine Auswahl an Adaptern eine größere Flexibilität, sodass eine breitere Reihe von Geräten ohne Kompromisse bei der Leistung verbunden werden kann.Diese Anpassungsfähigkeit ist besonders bei audiovisuellen Setups nützlich, bei denen unterschiedliche HDMI-Standards verwendet werden.

HDMI, Mini HDMI und Micro HDMI -Unterschiede

Anschlussgröße und Gerätekompatibilität

HDMI-Anschlüsse sind in drei Hauptgrößen erhältlich: Standard (Typ-A), Mini (Typ-C) und Micro (Typ-D).Der Standard -HDMI -Anschluss ist der größte und ist häufig in Fernsehern, Monitoren und Spielekonsolen zu finden.Das robuste Design sorgt für eine zuverlässige Verbindung, wodurch sie ideal für stationäre Setups ist.

• Mini HDMI, eine kleinere Version, wird in kompakten Geräten wie Digitalkameras, Tablets und schlanken Laptops verwendet.Während es die gleiche Funktionalität wie Standard-HDMI bietet, erfordert es häufig einen Adapter, um eine Verbindung zu HDMI-Anschlüssen in voller Größe herzustellen.

• Micro HDMI, der kleinste der drei, ist für ultra-kompakte Elektronik wie Smartphones und Camcorder ausgelegt.Die Verwendung sinkt jedoch, da neuere Geräte USB-C für die Videoausgabe zunehmend annehmen.

Signalqualität und Leistung

Alle drei HDMI-Typen-Standard, Mini und Micro-unterstützen hochauflösende Video- und Audioübertragung.Die physikalische Größe des Anschlusses beeinflusst die Signalqualität nicht, was bedeutet, dass selbst die kleinste HDMI-Verbindung die gleichen scharfen Visuals und den klaren Klang wie ein HDMI-Kabel in voller Größe liefern kann.Die Hauptunterschiede liegen in der Kompatibilität mit bestimmten Geräten anstelle der Übertragungsfähigkeit.

Haltbarkeit und Praktikabilität

Standard -HDMI -Anschlüsse sind für die Haltbarkeit erstellt und eignen sich am besten für feste Setups, bei denen nicht häufiges Verstopfung und Steckdarsteller erforderlich sind.Mini HDMI bietet mehr Flexibilität für tragbare Elektronik, ist jedoch im Laufe der Zeit anfällig für Verschleiß.Micro HDMI ist aufgrund seiner winzigen Größe und der empfindlichen Stifte am wenigsten langlebig.Der wiederholte Gebrauch erhöht das Schadensrisiko und macht es zu einer weniger praktischen Wahl für häufige Verbindungen.

Kosten und Verfügbarkeit

Standard -HDMI -Kabel sind die günstigsten und am weitesten verbreiteten HDMI -Kabel, da sie bei gemeinsamen Home Entertainment -Setups verwendet werden.Mini -HDMI -Kabel sind etwas teurer, bleiben aber relativ leicht zu finden und häufig mit tragbarer Elektronik gebündelt.Mikro-HDMI-Kabel sind jedoch tendenziell teurer und werden aufgrund der wachsenden Verschiebung der USB-C-Technologie immer schwieriger zu finden.

Abschluss

HDMI -Anschlüsse werden aufgrund ihres starken Designs und ihrer Flexibilität für moderne Audio- und Videosysteme verwendet.Dieser detaillierte Leitfaden deckt nicht nur die High-Tech-Änderungen und verschiedene Arten von HDMI-Anschlüssen ab, sondern bietet auch hilfreiche Ratschläge zur Auswahl des richtigen für Ihre Anforderungen.Egal, ob Sie ein Heimkino einrichten, ein professionelles Multimedia -Setup zusammenstellen oder einfach Ihre alltäglichen Geräte anschließen, es ist bemerkenswert, über die HDMI -Technologie zu wissen.HDMI -Anschlüsse sind beliebt, da sie sicherstellen, dass Geräte gut zusammenarbeiten und die Qualität von Klang und Video hoch halten.Wenn sich die Technologie weiter verbessert, wird die Fähigkeit von HDMI -Steckverbindern, sich anzupassen, und das Bestandteil der Tech -Welt aufrechtzuerhalten.

Häufig gestellte Fragen [FAQ]

1. Was ist ein DP -Kabel?

Ein DP (DisplayPort) -Kabel wird verwendet, um einen Computer an einen Monitor oder Projektor anzuschließen.Es überträgt hochauflösende Video- und Audiosignale.Es wird üblicherweise verwendet, da es hohe Auflösungen und Aktualisierungsraten unterstützt, wodurch es ideal für Gaming -Monitore und professionelle Displays ist.

2. Kann ich 2 DP -Kabel verwenden?

Ja, Sie können zwei DP -Kabel verwenden, wenn Sie mehrere Monitore haben.Jedes Kabel verbindet einen Monitor mit einem Computer und ermöglicht ein Dual-Display-Setup.Dies ist nützlich, um Ihren Desktop -Speicherplatz zu erweitern oder Inhalte auf zwei Bildschirme zu spiegeln.

3. Kann DP und HDMI zusammenarbeiten?

Ja, DP und HDMI können zusammenarbeiten, wenn Sie sie auf verschiedenen Geräten verwenden oder wenn Ihr Monitor über mehrere Ports verfügt.Sie können Ihren Computer beispielsweise über ein DP -Kabel und einen anderen Monitor über ein HDMI -Kabel an einen Monitor anschließen.Adapter sind verfügbar, wenn Sie eine Verbindungstypen in eine andere konvertieren müssen.

4. Wie kann ich auf einen anderen Computerbildschirm zugreifen?

Um auf einen anderen Computerbildschirm zuzugreifen, können Sie eine Funktion wie den Remotedesktop von Microsoft, die Sharing von Apple oder die Software von Drittanbietern wie TeamViewer verwenden.Mit diesen Tools können Sie einen Remote -Computer von Ihrem Gerät über das Internet oder ein lokales Netzwerk anzeigen und steuern.

5. Wie verbinde ich 2 Geräte mit 1 HDMI -Anschluss?

Um zwei Geräte mit einem HDMI -Anschluss zu verbinden, benötigen Sie einen HDMI -Schalter.Mit diesem Gerät können Sie mehrere HDMI -Quellen an einen einzelnen HDMI -Eingang auf Ihrem Fernseher oder -Monitor anschließen.Sie können je nach Schaltermodell zwischen den Geräten mit einer Taste oder einer Fernbedienung wechseln.
