Eine vollständige Anleitung zu DVI (digitale visuelle Schnittstelle)

Digital Visual Interface (DVI) ist eine Schlüsseltechnologie in der digitalen Videokommunikation.Seit seiner Gründung spielt DVI eine wichtige Rolle bei der Verbesserung visueller Erlebnisse auf verschiedenen digitalen Geräten, einschließlich Computern, Monitoren und Grafikkarten.Mit seiner Fähigkeit, hochauflösende Videosignale zu übertragen, hat DVI die Bildklarheit und Details über herkömmliche Schnittstellen wie VGA erheblich verbessert.In diesem Artikel werden die intrinsischen Details von DVI von seiner grundlegenden Einführung und Vorteile bis hin zu den verschiedenen Arten von DVI -Steckverbindern und Kabeln untersucht.Wir werden DVI auch mit anderen beliebten Schnittstellen vergleichen und Tipps und Best Practices für Fehlerbehebung zur Optimierung Ihres DVI -Setups bieten.

Katalog

DVI -Übersicht

Die digitale Visual Interface (DVI) ist ein weit verbreiteter Video-Schnittstellenstandard, der die Übertragung hochauflösender Videosignale zwischen Geräten wie Computern, Monitoren und Grafikkarten erleichtert.DVI wurde als fortgeschrittene Alternative zur VGA -Schnittstelle eingeführt und bietet einen erheblichen Sprung in der Bildklarheit und Zuverlässigkeit.Diese Schnittstelle liefert schärfere, detailliertere Bilder, die in modernen digitalen Anwendungen verwendet werden, einschließlich hochauflösender Displays und Multimedia-Workflows.

Eine der wichtigsten Stärken von DVI liegt in seiner Flexibilität.Es unterstützt sowohl digitale als auch analoge Videoformate und ermöglicht die Kompatibilität mit einer breiten Palette von Geräten und Displaytechnologien.Mit dieser doppelten Funktion können Sie neuere digitale Monitore sowie ältere analoge Systeme anschließen, ohne die Bildqualität zu beeinträchtigen.

Aufgrund seiner Fähigkeit, knusprige, genaue Visuals zu produzieren, ist DVI zu einer dynamischen Komponente in Umgebungen geworden, in denen eine präzise Bildrendern schwerwiegend ist.Sie können von der Zuverlässigkeit bei der Anzeige detaillierter, farbberechtigter Bilder profitieren.In ähnlicher Weise können Sie sich auf DVI verlassen, um glatte, immersive visuelle Erlebnisse zu erhalten.Seine Rolle bei der Ermöglichung dieser Anwendungen betont ihren Wert als anfängliche Technologie in der digitalen Videokommunikation.

Vorteile der Verwendung von DVI

DVI bietet mehrere Vorteile gegenüber älteren Video -Schnittstellen wie VGA, vor allem durch seine Fähigkeit, klarere, detailliertere Bilder bei höheren Auflösungen zu liefern.

Höhere Auflösungen für schärfere Bilder

Einer der Hauptgründe, warum DVI gegenüber VGA bevorzugt wird, ist die Unterstützung höherer Auflösungen, die sich direkt zu schärferen und detaillierteren Bildern umsetzen.Während VGA typischerweise um die Auflösung von 2048 x 1536 maximiert, kann DVI die Auflösungen bis zu 2560 x 1600 und darüber hinaus leicht verarbeiten und ein viel knackigeres Bild liefern.Dies ist besonders wichtig für Aufgaben, die eine präzise Bildklarheit erfordern, wie z. B. Grafikdesign, Spiele oder Videobearbeitung.

Digitale Signalübertragung

Im Gegensatz zu VGA, das analoge Signale verwendet, ist DVI eine digitale Schnittstelle, was bedeutet, dass Videodaten genauer und mit weniger Signalabbau übertragen werden.Dies führt zu einem stabileren und konsequenteren Bild mit weniger Instanzen von Interferenz oder Farbverzerrung.Digitale Signale stellen sicher, dass das, was Sie auf dem Bildschirm sehen, genau mit der Ausgabe vom Computer übereinstimmt, insbesondere bei der Verwendung hochauflösender Anzeigen.

Vielseitigkeit jenseits von Video

DVI ist nicht nur auf Video beschränkt.Es kann auch Audio- und zusammengesetzte Videosignale tragen, was zu seiner Gesamt Vielseitigkeit erhöht wird.Dies bedeutet, dass in Setups, bei denen sowohl Audio- als auch Videosignale gleichzeitig übertragen werden müssen, DVI beides verarbeiten kann, wodurch die Notwendigkeit zusätzlicher Kabel verringert werden.Beispielsweise können DVI-I-Steckverbinder sowohl analoge als auch digitale Signale unterstützen, was DVI zu einer idealen Wahl für Sie mit einer Mischung aus alten und neuen Displaytechnologien macht.

Sorten von DVI

Die Auswahl des richtigen DVI -Anschlusstyps wird verwendet, um die Kompatibilität mit Ihren Geräten und Anzeigen zu gewährleisten.DVI-Steckverbinder sind in drei primären Formaten erhältlich, die jeweils für bestimmte Arten der Signalübertragung ausgelegt sind: DVI-A, DVI-D und DVI-I.

DVI-A (Analog)

Abbildung 2. DVI-A (Analog)

DVI-A ist so konzipiert, dass analoge Videosignale übertragen werden.Diese Art von Anschluss wird am häufigsten verwendet, um moderne Grafikkarten mit älteren CRT -Monitoren oder anderen analogen Anzeigen zu verknüpfen.In Kombination mit dem entsprechenden Adapter bietet es eine zuverlässige Möglichkeit, analoge Technologien an Geräte mit DVI -Anschlüssen zu verbinden, die digitale Anzeigen jedoch nicht unterstützen können.

DVI-D (Digital)

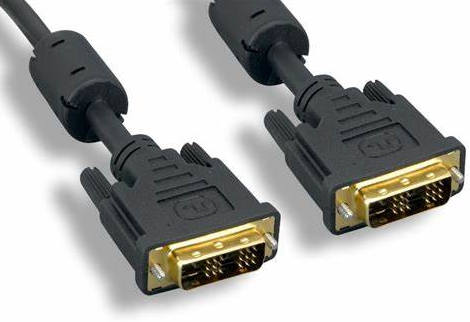

Abbildung 3. DVI-D (Digital)

DVI-D wurde speziell für die digitale Signalübertragung erstellt und ist damit die bevorzugte Option für die Verbindung zu modernen digitalen Displays wie LCD-Monitoren, Projektoren und einigen hochauflösenden Fernsehern.Durch die Umgehung der analogen Konvertierung liefert DVI-D ein schärferes und genaueres Bild, was für Anwendungen, die eine hohe Definition oder Farbgenauigkeit erfordern, besonders wichtig ist.

DVI-I (integriert)

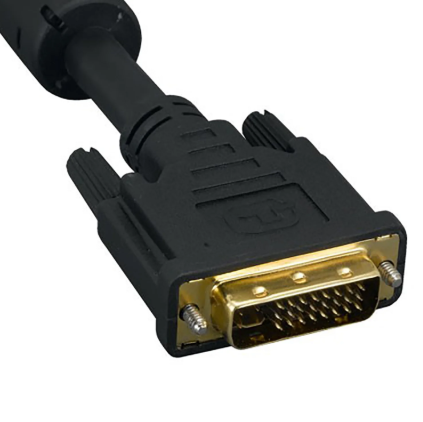

Abbildung 4. DVI-I (integriert)

DVI-I kombiniert die Funktionen von DVI-A und DVI-D und bietet Unterstützung sowohl für analoge als auch für digitale Signale.Dieses Hybriddesign macht es zu einer idealen Wahl für Sie, die Flexibilität bei der Verbindung zu einer Mischung aus analogen und digitalen Geräten erfordern.Die Fähigkeit, beide Signalypen zu verarbeiten, bedeutet, dass es sich an eine Reihe von Anzeigetechnologien anpassen kann, ohne dass zusätzliche Adapter erforderlich sind, was eine vielseitige Lösung für verschiedene Hardware -Setups bietet.

Kabeltypen von DVI

DVI -Kabel sind so konzipiert, dass sie unterschiedliche Signalypen und Bandbreitenkapazitäten aufnehmen.Die Auswahl des richtigen Kabels hängt von der Art der erforderlichen Verbindung sowie der vom Display unterstützten Auflösung und Aktualisierungsrate ab.Die wichtigsten DVI -Kabeltypen enthalten die folgenden:

DVI-D (Nur digitale) Kabel

Diese Kabel senden rein digitale Signale und werden üblicherweise mit modernen LCD-Monitoren, Projektoren und hochauflösenden Displays verwendet.

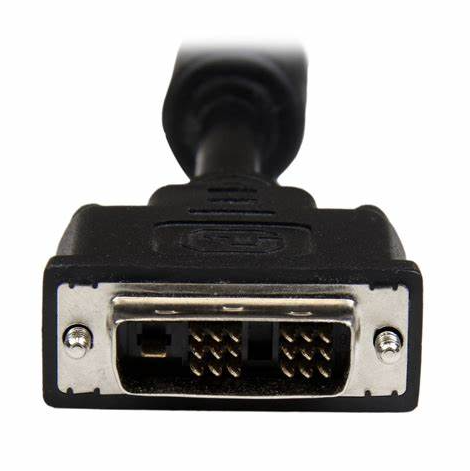

Abbildung 5. Einzel-Link-DVI-D

• Single-Link-DVI-D - Mit 18 Pins und unterstützt Auflösungen bis zu 1920 × 1200 bei 60 Hz.Diese Version reicht für die meisten Standard -Digital Display -Setups aus.

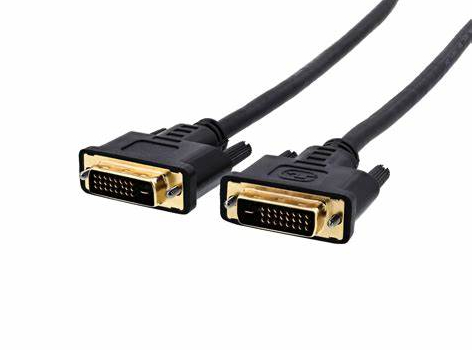

Abbildung 6. Dual-Link-DVI-D

• Dual-Link DVI-D - Enthält 24 Stifte und bietet eine größere Bandbreite, die höhere Auflösungen bis zu 2560 × 1600 bei 60 Hz ermöglicht.Es ist ideal für hochauflösende Monitore und professionelle Anwendungen, die eine detaillierte Bildqualität erfordern.

DVI-I (integrierte digitale und analoge) Kabel

DVI-I-Kabel unterstützen sowohl digitale als auch analoge Signale und machen sie vielseitiger als DVI-D.Sie sind nützlich für Setups, die möglicherweise Verbindungen zu modernen digitalen Displays und älteren analogen Monitoren erfordern.

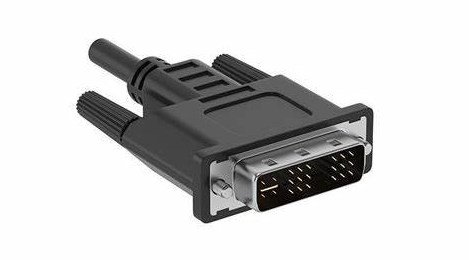

Abbildung 7. Einzel-Link-DVI-I

• Single-Link-DVI-I - hat 18 Stifte und unterstützt Auflösungen bis zu 1920 × 1200 bei 60 Hz.Es eignet sich für den allgemeinen Gebrauch, wenn sowohl analoge als auch digitale Kompatibilität erforderlich ist.

Abbildung 8. Dual-Link-DVI-I

• Dual-Link-DVI-I - verwendet 24 Stifte und bietet eine erhöhte Bandbreite und unterstützt Auflösungen bis zu 2560 × 1600 bei 60 Hz.Dieses Kabel ist ideal für hochauflösende Anwendungen und beibehalten der Kompatibilität mit beiden Signalypen.

DVI-A und analoge Kompatibilität

Im Gegensatz zu den anderen DVI-Kabeln verfügt DVI-A hat kein dediziertes Kabelformat.Stattdessen wird es normalerweise mit einem DVI-zu-VGA-Adapter verwendet, sodass ein DVI-ausgestattetes Gerät mit einem älteren CRT-Monitor oder einer anderen analogen Anzeige eine Verbindung herstellen kann.Dieses Setup ist nützlich, wenn Sie mit Legacy -Hardware arbeiten, die keine digitalen Eingaben unterstützt.

Vergleich von DVI mit anderen Schnittstellen

Bei der Auswahl einer Videoschnittstelle ist das Verständnis der Stärken und Einschränkungen jeder Option ein Muss.VGA, DVI, HDMI und DisplayPort dienen unterschiedlichen Zwecken, die jeweils spezifische Anforderungen in der Display -Technologie erfüllen.

VGA

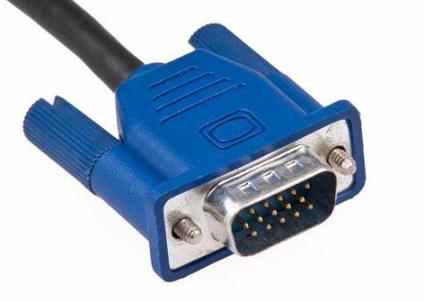

Abbildung 9. VGA

Die VGA -Schnittstelle, sobald der Standard für Videoanschlüsse, unterstützt die Auflösungen bis zu 2048 × 1536.Als analoge Technologie ist VGA jedoch anfällig für Signalverschlechterungen und -störungen, insbesondere über lange Kabelabstände.Während es weiterhin nützlich ist, um sich mit älteren Monitoren und Projektoren zu verbinden, machen es seine Einschränkungen in Bezug auf Bildklarheit und Bandbreite für moderne, hochauflösende Anwendungen weniger praktisch.

HDMI

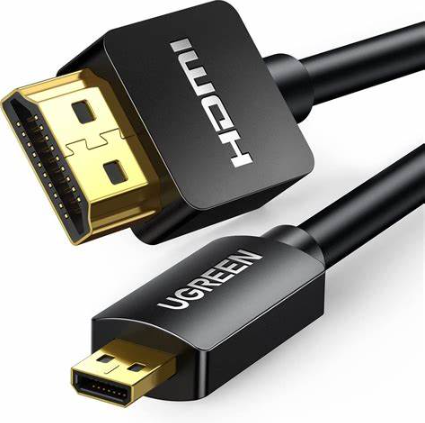

Abbildung 10. HDMI

HDMI baut auf DVIs Foundation auf, indem sie die Audioübertragung und höhere Bandbreitenfunktionen einbezieht.Seine kompakten Anschlüsse machen es für Heimunterhaltungssysteme, Gaming -Konsolen und Multimedia -Geräte bequem.HDMI unterstützt Auflösungen bis zu 4K und darüber hinaus, wobei der Schwerpunkt auf der Bereitstellung nahtloser audiovisueller Erfahrungen liegt.Für Sie nach einer einfachen All-in-One-Lösung für Unterhaltungselektronik bleibt HDMI die bevorzugte Wahl.

DisplayPort

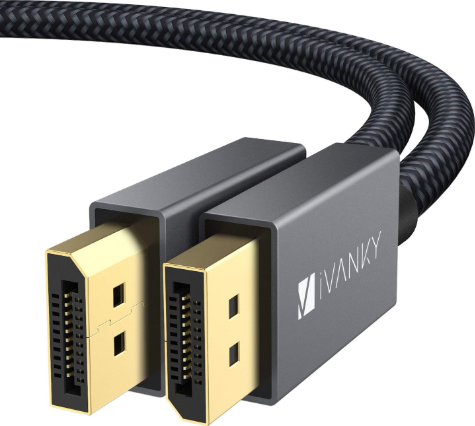

Abbildung 11. DisplayPort

DisplayPort ist für anspruchsvolle professionelle Umgebungen entwickelt und bietet höhere Bandbreiten und fortschrittliche Funktionen.Es unterstützt Auflösungen bis zu 8K und Aktualisierungsraten ideal für Anwendungen wie Videobearbeitung, CAD und Spiele auf Wettbewerbsniveaus.Darüber hinaus beinhaltet DisplayPort Support für mehrere Monitore durch Daisy-Chaining, was es zu einer beliebten Option bei Multi-Display-Setups macht.Obwohl DisplayPort im Vergleich zu HDMI seltener in der Unterhaltungselektronik verbreitet ist, ist er ein Standard in Workstations und Hochleistungssystemen.

Fehlerbehebung bei DVI -Verbindungen

Wenn eine DVI -Verbindung nicht wie erwartet funktioniert, könnten mehrere Faktoren das Problem verursachen.Im Folgenden finden Sie einige häufige Probleme und Schritte, um sie zu beheben.

Kein Signal oder schlechte Bildqualität

Wenn Ihr Monitor eine "No Signal" -Meldung anzeigt oder das Bild verzerrt, verschwommen oder flackernden, befolgen Sie die folgenden Schritte:

• Überprüfen Sie die Kabelverbindung - Stellen Sie sicher, dass das DVI -Kabel sowohl an den Computer als auch den Monitor fest angeschlossen ist.Eine lose Verbindung kann einen intermittierenden Signalverlust verursachen oder Artefakte anzeigen.

• Überprüfen Sie die Einstellungs- und Ausgabeinstellungen - Bestätigen Sie, dass der Monitor auf den richtigen DVI -Eingang eingestellt ist und dass der Computer Video über den richtigen Ausgangsport sendet.Wenn mehrere Anzeigeausgänge verfügbar sind, wechseln Sie zwischen ihnen.

• Überprüfen Sie das Kabel und den Anschluss - Suchen Sie nach gebogenen oder beschädigten Stiften auf dem Stecker.Ein fehlerhaftes Kabel oder ein beschädigter Anschluss kann zu schwachem oder keiner Signalübertragung führen.

DVI -Kabel nicht erkannt

Wenn der Computer den Monitor nicht erkennt oder der Bildschirm schwarz bleibt:

• Bestätigen Sie die Kabelkompatibilität -DVI-Kabel sind in verschiedenen Typen (DVI-A, DVI-D und DVI-I) erhältlich.Stellen Sie sicher, dass Sie ein Kabel verwenden, das sowohl Ihrem Display als auch Ihrer Grafikkarte entspricht.

• Alle Verbindungen sichern - Manchmal kann ein leicht loser Anschluss eine ordnungsgemäße Erkennung verhindern.Trennen Sie das Kabel und stellen Sie sicher, dass es in den Häfen ordnungsgemäß sitzt.

• Testen Sie mit einem anderen Kabel oder Gerät - Versuchen Sie nach Möglichkeit ein anderes DVI -Kabel oder schließen Sie Ihren Monitor an ein anderes Gerät an, um festzustellen, ob das Problem mit dem Kabel oder der Hardware liegt.

Lose oder instabile Verbindung

Wenn das Display unerwartet flackert oder die Verbindung abtrennt, kann die Verbindung instabil sein:

• Prüfen Sie auf physische Schäden - Untersuchen Sie den DVI -Stecker und das Kabel auf Verschleiß, z. B. ausgefranste Drähte oder gebogene Stifte.Ein beschädigtes Kabel sollte ersetzt werden.

• Staub oder Schmutz entfernen - Fremdepartikel im Anschluss können die Verbindung beeinträchtigen.Verwenden Sie die Druckluft oder eine weiche Bürste, um den DVI -Anschluss vor dem Wiederverbinden des Kabels zu reinigen.

• Verwenden Sie Schrauben, um die Verbindung zu sichern - Viele DVI -Kabel enthalten Thumbszieher auf dem Stecker.Ziehen Sie sie fest, um versehentliche Unterbrechungen zu verhindern, insbesondere bei Setups, bei denen das Kabel gedrängt werden kann.

Best Practices für die DVI -Nutzung

Die ordnungsgemäße Wartung und das Einrichten von DVI -Verbindungen können die Signalzuverlässigkeit verbessern, die Lebensdauer der Hardware verlängern und die Konnektivitätsprobleme verringern.Befolgen Sie diese Best Practices, um eine optimale Leistung zu gewährleisten.

Verwenden Sie hochwertige Kabel und verwalten Sie sie ordnungsgemäß

Die Qualität des DVI -Kabels wirkt sich direkt auf die Signalstabilität und die Bildklarheit aus.Wählen Sie Kabel mit langlebiger Abschirmung, um Interferenz- und Signalabbau zu minimieren.

• Vermeiden Sie übermäßiges Biegen oder Drehen - Wiederholtes Biegen kann die interne Verkabelung schwächen und zu einem Signalverlust führen.

• Kabel organisieren - Verwenden Sie Kabelklammern oder Klettbänder, um Verwicklungen und versehentliche Unterbrechungen zu verhindern.

• Verwenden Sie den richtigen Kabeltyp -Stellen Sie sicher, dass Sie ein einzelnes Kabel mit einer Link oder einem Dual-Link-Kabel verwenden, das auf Ihren Auflösungs- und Aktualisierungsrateanforderungen basiert.

Halten Sie die DVI -Anschlüsse sauber und frei von Trümmern

Staub und Schmutz können die Signalübertragung beeinträchtigen und zu Flackern oder Verbindungsproblemen führen.Regelmäßige Wartung hilft, die Ports ordnungsgemäß zu funktionieren.

• Verwenden Sie Druckluft, um Staub zu entfernen - Ein paar kurze Bursts können Partikel ausräumen, ohne den Anschluss zu beschädigen.

• Trümmer vorsichtig wegbürsten - Eine weiche, trockene Bürste kann hartnäckigen Staub von Stecknadeln entfernen.

• Vermeiden Sie Flüssigkeitsreiniger -Feuchtigkeit kann Kontakte korrodieren und langfristige Schäden verursachen.

Überprüfen Sie die Kompatibilität der Geräte, bevor Sie eine Verbindung herstellen

Nicht übereinstimmende Geräte können zu Signalfehlern, Auflösungsbeschränkungen oder Inkonsistenzen für Aktualisierungsrate führen.Bestätigen Sie die Kompatibilität, bevor Sie Ihre DVI -Verbindung einrichten.

• Überprüfen Sie die DVI -Version -Stellen Sie sicher, dass sowohl die Anzeige- als auch die Grafikkarte den gleichen DVI-Standard (DVI-A, DVI-D oder DVI-I) unterstützen.

• Stimmen Sie die Einstellungen für Auflösung und Aktualisierungsrate an - Die Verwendung einer inkompatiblen Auflösung kann zu Anzeigefehlern oder einer reduzierten Leistung führen.

• Verwenden Sie Adapter mit Bedacht -Wenn Sie eine Verbindung zu Nicht-DVI-Geräten (z. B. VGA oder HDMI) herstellen, stellen Sie sicher, dass der richtige Adapter zur Aufrechterhaltung der Signalintegrität verwendet wird.

Abschluss

DVI ist eine robuste Brücke zwischen älteren analogen Technologien und modernen digitalen Lösungen und bietet Ihnen Flexibilität, höhere Auflösungen und überlegene Bildqualität.Während neuere Schnittstellen wie HDMI und DisplayPort zusätzliche Funktionen bieten, bleibt DVI eine zuverlässige Wahl für viele Anwendungen, die hochauflösende Bilder und Rückwärtskompatibilität erfordern.Durch das Verständnis der verschiedenen Aspekte von DVI, die in diesem Leitfaden aufgeführt sind - von der Auswahl der richtigen Anschlüsse und Kabel bis hin zur Fehlerbehebung und Best Practices - können Sie Ihre digitalen Video -Setups sowohl für den persönlichen als auch für den beruflichen Gebrauch maximieren.Denken Sie daran, dass das richtige Wissen und die richtigen Werkzeuge sicherstellen können, dass Ihre DVI -Verbindungen den aktuellen Anforderungen nicht nur erfüllen, sondern sich auch reibungslos an sich weiterentwickelnde Technologien und Anforderungen anpassen.

Häufig gestellte Fragen [FAQ]

1. Was macht digitale visuelle Schnittstelle DVI?

Digital Visual Interface (DVI) überträgt in erster Linie Videosignale von einer Quelle wie einem Computer auf ein Anzeigegerät wie einen Monitor.Es stellt sicher, dass das Video deutlich und ohne Qualitätsverlust angezeigt wird, die bei analogen Schnittstellen typisch sind.

2. Was sind die Zwecke von DVI?

Zu den Zwecken des DVI gehört die Bereitstellung hochwertiger Videosignale, die Unterstützung verschiedener Anzeigemodi und die Akzeptanz von analogen und digitalen Videosignalen, wodurch es für verschiedene Arten von Displays vielseitig vielseitig ist.

3. Kann ich DVI in HDMI konvertieren?

Das Umwandeln von DVI in HDMI ist in der Tat mit einem Adapter oder einem Kabel mit einem DVI -Anschluss an einem Ende und einem HDMI -Anschluss auf der anderen Seite möglich.Diese Konvertierung ist praktisch, da sowohl DVI als auch HDMI ähnliche Signalcodierungsschemata verwenden und eine einfache Videosignalübertragung ermöglichen.

4. Was ist die maximale Auflösung von DVI?

Die maximale Auflösung von DVI hängt von der Version und der Kabelqualität ab, aber in der Regel kann DVI Auflösungen bis zu 2560 x 1600 bei einer Aktualisierungsrate von 60 Hz bei Verwendung von DVI-Kabeln mit zwei Link unterstützen.Single-Link-DVI unterstützt bis zu 1920x1200 bei 60 Hz.

5. Kann DVI Audio tragen?

DVI unterstützt keine Audiosignale.Es ist ausschließlich eine Videoschnittstelle.Wenn neben DVI -Video eine Audioübertragung benötigt wird, sind separate Audioverbindungen erforderlich.
