Was ist ein aktueller Teiler?Eine vollständige Anleitung mit Beispielen

Ein Stromteiler ist eine Schaltung, die den Strom zwischen parallelen Zweigen basierend auf dem Widerstand aufteilt.Es hilft zu steuern, wie viel Strom durch jeden Teil einer Schaltung fließt, was ihn in der Stromverteilung, der Signalverarbeitung und der Messinstrumente nützlich macht.Wenn Sie verstehen, wie aktuelle Trennwände arbeiten, können Sie effiziente Schaltkreise entwerfen und Überlastungen verhindern.Dieser Leitfaden erläutert ihre Funktion, Formel und reale Anwendungen auf einfache und praktische Weise.

Katalog

Aktuelle Trennwände verstehen

Ein Stromteiler wird verwendet, um zu steuern, wie der Strom in einem elektrischen Schaltkreis durch mehrere parallele Zweige fließt.Da alle Zweige parallel angeschlossen sind, haben sie die gleiche Spannung, aber jeder Zweig trägt eine unterschiedliche Menge an Strom, basierend auf seinem Widerstand.

Die Hauptregel eines Stromteilers ist die inverse Verhältnismäßigkeit - leuchtende Widerstandsäste tragen mehr Strom, während höhere Widerstandsäste weniger tragen.Dies folgt dem OHM -Gesetz, in dem der Strom proportional zur Spannung und umgekehrt proportional zum Widerstand ist.Wenn beispielsweise eine Batterie an zwei parallele Widerstände angeschlossen ist, leitet der Widerstandswiderstand einen größeren Teil des Gesamtstroms, während der Widerstandswiderstand weniger läuft.Dies gewährleistet eine effiziente und vorhersehbare Stromverteilung über den Stromkreis.

Stromteiler werden in elektronischen Schaltungen häufig verwendet, die eine präzise Stromregelung erfordern.Sie messen Instrumente für die Abtastung kleiner Teile eines großen Stroms und in Schaltungskonstruktionen, bei denen Komponenten bestimmte Stromniveaus benötigen.Unter Verwendung des Stromteilerprinzips können Sie den Stromfluss regulieren, ohne die Gesamtkreisspannung zu beeinflussen.

Arbeitsprinzip eines aktuellen Teilers

Ein aktueller Teiler folgt dem Ohm -Gesetz, in dem der Gesamtstrom, der in eine parallele Schaltung eintritt, auf der Grundlage ihrer Widerstände unter seinen Zweigen aufgeteilt wird.Niederlassungsergebnisse erhalten mehr Strom, während Niederlassungen mit höherer Resistenz weniger erhalten.Dies gewährleistet einen ausgewogenen und effizienten Stromfluss, während gleichzeitig die gleiche Spannung über alle Zweige aufrechterhalten wird.

Die aktuelle Teilerformel

Um den Strom in jedem Zweig eines parallelen Schaltkreises zu berechnen, wird die Stromteilerformel verwendet:

Wo:

• I₁, i₂, i₃ usw. repräsentieren den Strom durch jeden Zweig.

• R₁, R₂, R₃ usw. sind die Widerstandswerte jedes Zweigs.

• (r₂ || r₃ || ...) repräsentiert den äquivalenten Widerstand der verbleibenden parallelen Zweige.

• I ist der Gesamteingangsstrom.

Durch die Anwendung dieses Prinzips können Sie die Stromverteilung genau steuern und eine optimale Leistung bei Signalverarbeitung, Sensornetzwerken und Stromkreisen sicherstellen.

Beispiel für aktuelle Teilerformel

Um zu verstehen, wie die aktuelle Teilerformel funktioniert, betrachten Sie einen Schaltkreis mit:

• Eingabetriebe: 2a

• Widerstände: R₁ = 4Ω, R₂ = 6 Ω, R₃ = 8 Ω

Ziel ist es, den Strom zu berechnen, der durch jeden Zweig (I₁, I₂ und I₃) mit der aktuellen Teilerformel fließt.

Schritt 1: Berechnen Sie äquivalente parallele Widerstände

Die parallele Widerstandsformel für zwei Widerstände lautet:

Wo:

• $R_x ||R_y$ repräsentiert die äquivalenter Widerstand von zwei Widerständen parallel.
• $R_x$Und $R_y$ sind die Widerstandswerte der beiden parallelen Widerstände.

Anwenden dieser Formel:

Schritt 2: Berechnen Sie den Strom in jedem Zweig

Aktuelle Verteilungsergebnisse:

• Zweig 1: ≈ 0,2457a

• Zweig 2: ≈ 0,1917a

• Zweig 3: ≈ 0,1722a

Stromteiler sorgen für eine genaue Stromverteilung, die für die Stabilität und den Schutz der Schaltkreise wesentlich ist.Sie können aktuelle Teilerrechner verwenden, um die Berechnungen zu vereinfachen und Fehler zu verhindern.

Anwendungen der aktuellen Trennwände

Stromteiler werden in elektrischen und elektronischen Systemen verwendet, die eine präzise Stromsteuerung über die Schaltkomponenten hinweg liefern.Sie verbessern die Leistung, Stabilität und Messgenauigkeit.

Vorurteile in Transistorschaltungen

Transistoren benötigen kontrollierte Ströme für den stabilen Betrieb in der Verstärkung, des Schaltens und der Signalverarbeitung.Aktuelle Trenner liefern Vorspannungsströme für Transistorbasis oder Gate -Anschlüsse, um eine vorhersehbare Leistung zu gewährleisten und gleichzeitig Verzerrungen oder Schaltausfälle zu verhindern.Die ordnungsgemäße Verzerrung hilft bei der Aufrechterhaltung des Gewinns, der Linearität und des Effizienz des Schaltungsbetriebs.

Aktuelle Freigabe an Netzteilen

In Stromversorgungen mit mehreren parallelen Ausgängen setzen die Stromteiler die Last durch, indem der Gesamtausgangsstrom gleichmäßig verteilt wird.Dies verhindert Überlastung, Überhitzung und Komponentenstress, Verbesserung der Systemeffizienz und Langlebigkeit.Sie sind besonders nützlich in redundanten Stromversorgungssystemen, bei denen selbst die Stromverteilung die Lebensdauer der Komponenten verlängert.

Erfindung und Messung

Stromteiler werden in Stromerfassungsanwendungen häufig verwendet, wobei ein kleiner Teil des Hauptstroms über einen Erfassungswiderstand zur genauen Messung umgeleitet wird.Diese Methode sorgt für präzise Stromlesungen, ohne den Hauptkreis erheblich zu verändern.Es wird üblicherweise in elektronischen Tests, Leistungsüberwachung und industrieller Automatisierung angewendet.

Strombegrenzung und Schutz

Viele Schaltungen erfordern die Stromregulierung, um Komponenten vor übermäßigem Stromfluss zu schützen.Die Stromteiler ermöglichen es Ihnen, präzise Widerstandswerte für die Steuerung und Begrenzung des Stroms festzulegen und sicherzustellen, dass sich der sichere Betrieb für LEDs, Mikrocontroller und integrierte Schaltkreise sicherstellen.Diese Funktion ist für Überstromschutz und Kurzschlussprävention erforderlich.

Spannung zu Stromumwandlung

Wenn eine Spannungsquelle in einen proportionalen Strom umgewandelt werden muss, bieten Stromteiler mit Widerstandselementen eine effektive Lösung.Diese Technik wird häufig in der analogen Signalverarbeitung, den Sensorschaltungen und den von Strom kontrollierten Geräten eingesetzt, um sicherzustellen, dass sich Spannungsänderungen in vorhersehbare Stromausgänge übersetzen.

Signalverteilung

In Kommunikations- und Signalverarbeitungsschaltungen teilen Stromteiler ein Eingangssignal in mehrere Zweige auf, sodass Signale ohne Verzerrung oder Verlust in verschiedene Subsysteme weitergeleitet werden können.Sie werden in HF -Schaltungen, Audioverstärkern und Sensornetzwerken verwendet, in denen eine stabile Signalverteilung erforderlich ist.

Weizensteinbrückenkreise

Aktuelle Teiler sind ein wesentlicher Bestandteil der Brückenkreise von Weizensteinen, die üblicherweise für die Resistenzmessung und -serfindung verwendet werden.Eine genaue Stromverteilung hilft, die Brücke auszugleichen und präzise Widerstandsberechnungen in Dehnungsmesssensoren, Temperatursensoren und Laborinstrumenten sicherzustellen.

Stromteiler vs. Spannungsteiler

In elektrischen Schaltkreisen sind die Stromabteilung und die Spannungsabteilung Techniken zur Verteilung der elektrischen Leistung zwischen den Komponenten.Beide folgen dem Ohmschen Gesetz, dienen jedoch unterschiedlichen Zwecken:

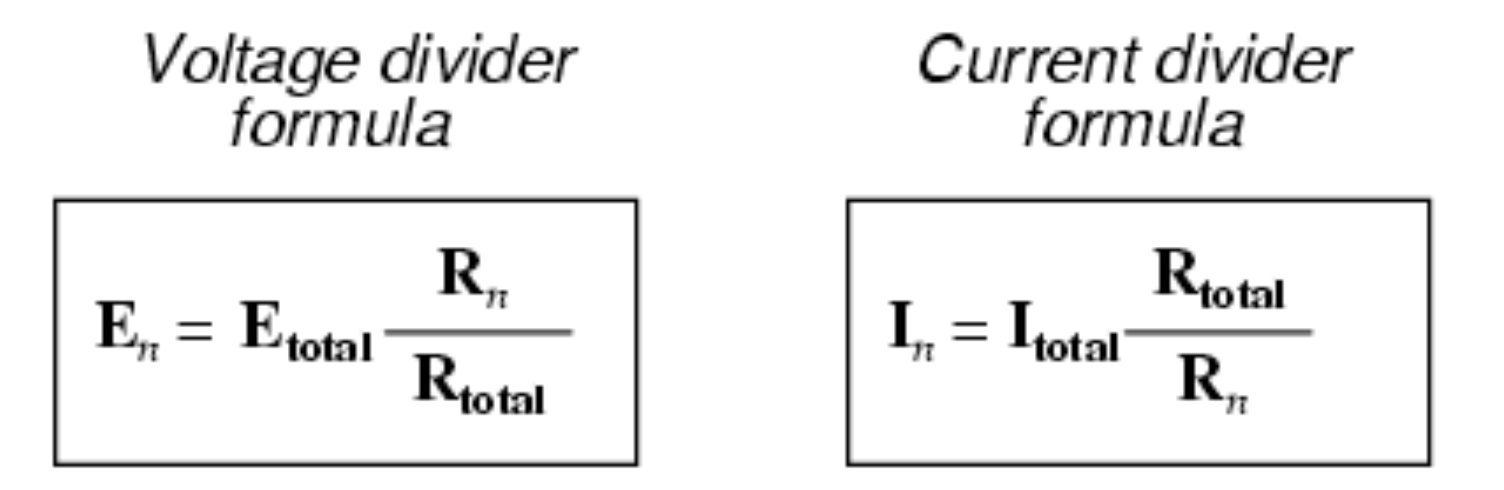

Abbildung 2. Spannungsteiler im Vergleich zu Stromteiler

• Aktuelle Trenner Teilen Sie den Gesamtstrom unter mehreren parallelen Zweigen auf der Grundlage ihrer Widerstände auf.

• Spannungsteiler Spannung über Serienwiderstände dividieren und die Eingangsspannung in proportionale Werte reduzieren.

Das Verständnis dieser Unterschiede hilft bei der Gestaltung von Schaltungen, die den Stromfluss steuern oder die Spannungsniveaus effizient regulieren.

Aktuelle Teilerformel

Ein aktueller Teiler bestimmt, wie der Gesamtstrom (i) unter mehreren parallelen Widerständen geteilt wird.Die Formel lautet:

Wo:

• I₁ ist der Strom durch einen bestimmten Zweig.

• R₁, R₂, R₃ usw. sind die Widerstände jedes parallelen Zweigs.

• (r₂ || r₃ || ...) repräsentiert den äquivalenten Widerstand der verbleibenden parallelen Zweige.

• I ist der Gesamteingangsstrom.

Stromteiler werden häufig für Lastausgleich, Sensorschaltungen und Leistungsregulierung verwendet, um sicherzustellen, dass jeder Zweig den richtigen Anteil des Gesamtstroms erhält.

Spannungsunterteilsformel

Ein Spannungsteiler verteilt Spannung zwischen Serienwiderständen.Die Formel zur Berechnung der Spannung über einen Widerstand lautet:

Wo:

• V₁ ist der Spannungsabfall über R₁.

• R₁ und R₂ sind die Widerstände in Reihe.

• V ist die Gesamteingangsspannung.

Spannungsunterschiede werden üblicherweise in Sensorschaltungen, Referenzspannungserzeugung und Signalschwächung verwendet, bei denen eine präzise Spannungsregelung erforderlich ist.

Schlüsselunterschiede zwischen Strom- und Spannungsteilern

Besonderheit	Aktuell Teiler	Stromspannung Teiler
Schalttyp	Parallel Schaltung	Serie Schaltung
Prinzip	Aktuell umgekehrt proportional Widerstand	Voltage drops proportionally to resistance
Anwendungen	Laden Ausgleich, Stromerkennung, Transistor -Vorurteile	Stromspannung Skalierung, Referenzspannungserzeugung, Signalkonditionierung

Abschluss

Stromteiler helfen, zu steuern, wie der Strom in einer Schaltung durch Aufspalten zwischen parallelen Zweigen fließt.Sie stellen sicher, dass jeder Teil die richtige Menge an Strom erhält, die Komponenten schützt und die Effizienz verbessert.Unabhängig davon, ob Sie Stromkreise entwickeln, mit Sensoren arbeiten oder Signale verwalten, können Sie verstehen, wie aktuelle Trennwände arbeiten, bessere und sicherere Schaltkreise.Using the current divider formula, you can easily calculate and adjust current flow, making your circuit more reliable and effective.

Häufig gestellte Fragen [FAQ]

1. What happens if resistors in a current divider have the same resistance?

If all resistors have the same resistance, the input current splits equally among the branches.Each branch receives the same amount of current since resistance affects how current is divided.Dies ist in Schaltkreisen nützlich, wenn gleiche Stromverteilung erforderlich ist, wie LED -Arrays oder Sensornetzwerke.

2. Werden aktuelle Teiler in Automobil- oder Industrieelektronik verwendet?

Ja, aktuelle Trennwände werden in der Automobil- und Industrieelektronik für Sensorschaltungen, die Überwachung der Batterie, die Motorsteuerung und das Leistungsmanagement verwendet.In Autos helfen sie bei der Messung der Batterieladungsstufen, Kraftstoffsensoren und Temperaturwerte.In Fabriken helfen sie, Sensorsignale zu verteilen und Leistungslasten auszugleichen.

3. Kann ein Stromteiler in LED -Schaltungen verwendet werden?

Ja, aktuelle Teiler helfen dabei, den Strom in LED -Schaltungen zu kontrollieren und sicherzustellen, dass jede LED die richtige Strommenge erhält, um eine ungleiche Helligkeit oder Überhitzung zu verhindern.Sie werden in Hintergrundbeleuchtung, Armaturenbrettleuchten und Anzeigetafeln verwendet.Für eine bessere Effizienz werden jedoch häufig konstante Stromtreiber bevorzugt.Wählen Sie sorgfältig Widerstandswerte, um eine stabile Helligkeit aufrechtzuerhalten.

4. Was passiert, wenn ein Widerstand in einem Stromteiler fehlschlägt?

Wenn ein Widerstand nicht offen ist (Trennung), stoppt der Stromfluss in diesem Zweig und erhöht den Strom in anderen Zweigen.Wenn es kurz fehlschlägt (um den Widerstand umgeht), zeichnet dieser Zweig zu viel Strom und reduziert den Strom in anderen.Dies kann zu falschen Sensorwerfern, einer ungleichmäßigen Leistungsverteilung oder einer Schädigung der Komponenten führen.

5. Was sind die Einschränkungen eines aktuellen Teilers?

Aktuelle Trennstoffe verschwenden Strom als Wärme und machen sie für Hochleistungsanwendungen weniger effizient.Sie hängen auch von präzisen Widerstandswerten ab, die sich aufgrund von Temperaturverschiebungen ändern können.Niedrigwerte Widerstände erhöhen den Stromverlust, während hochwertige Widerstände den Stromfluss begrenzen.Bei batteriebetriebenen Geräten sind sie nicht ideal, und aktive Stromregulatoren sind oft eine bessere Wahl.
