Widerstände mit Klimmzügen und Pulldown-Widerständen

Widerstände als wesentliche passive Komponenten in Schaltkreisen beeinflussen die Schaltungsleistung durch ihre Art und Auswahl erheblich.Das Verständnis von Widerstandsmerkmalen und Anpassungsfähigkeit hilft Designern, geeignete Widerstände auszuwählen, um bestimmte Schaltungsbedürfnisse zu erfüllen.In diesem Blog werden Pull-up- und Pulldown-Widerstände erörtert und ihre kritische Rolle bei der Gewährleistung der Signalstabilität und der Systemzuverlässigkeit des Digital Circuit Designs hervorgehoben.Diese Widerstände liefern eindeutige Zustände von Logikebene und verhindern, dass Fehler und Instabilitäten durch schwimmende Signale verursacht werden.Bevor wir in Pull-up- und Pulldown-Widerstände eintauchen, überprüfen wir die grundlegende Definition von Widerständen und ihre Rolle in elektronischen Schaltungen.

Die Widerstände begrenzen den Stromfluss und stellen die Signalpegel in elektronischen Schaltungen ein.Ihr in Ohm gemessener Widerstandswert bestimmt, wie sehr sie gegen Strom sind.Durch die Auswahl des richtigen Widerstandstyps werden Faktoren wie Toleranz, Leistungsbewertung und Temperaturkoeffizient berücksichtigt.Widerstände sind in verschiedenen Formen ausgesetzt, einschließlich fester, variabler und spezialisierter Typen, die jeweils für verschiedene Anwendungen geeignet sind.

Katalog

Abbildung 1: Widerstände

Widerstände grundlegende Definition und Funktionen

Widerstände sind grundlegende passive Komponenten in elektronischen Schaltungen.Sie steuern und regulieren den Stromfluss durch ihre Widerstandseigenschaften.Nach Ohmschen Gesetz (V = IR) wird der Strom für eine bestimmte Spannung durch den Widerstand bestimmt.Durch Einstellen des Widerstandswerts kann der Strom, der durch die Schaltung fließt, genau gesteuert werden, was die Leistung des Schaltkreises beeinflusst.

Eine primäre Funktion von Widerständen besteht darin, den Strom zu begrenzen und empfindliche Komponenten vor Schäden aufgrund übermäßiger Strom zu schützen.Zum Beispiel kann auf elektronischen Stromgeräten Halbleiterkomponenten überhitzen und beschädigen.Durch die Verbindung eines geeigneten Widerstands in Reihe kann der Strom effektiv begrenzt werden, um den sicheren Betrieb der Schaltung zu gewährleisten.

In Spannungsteileranwendungen können zwei oder mehr Widerstände in Reihe die Eingangsspannung in kleinere Spannungen für verschiedene Teile der Schaltung unterteilt.

Widerstände wandeln elektrische Energie in Wärmeenergie um und machen sie als Heizelemente nützlich.In Geräten wie Elektroheizungen und Öfen erzeugen Widerstände Wärme für verschiedene Heizanwendungen.

Im analogen Schaltungsdesign arbeiten Widerstände häufig mit Kondensatoren oder Induktoren, um Filter oder Zustandssignale zu erstellen.Diese Anwendungen helfen dabei, Signalwellenformen zu formen oder anzupassen, z.

Bei der Auswahl eines Widerstandes müssen mehrere Faktoren über den gerechten Widerstandswert hinausgehen.Dazu gehören die Leistungskapazität und die Spannung.

Die Leistungskapazität ist die maximale elektrische Leistung, die ein Widerstand erledigen kann, der sich auf seine Stabilität und Sicherheit während des langfristigen Betriebs bezieht.

Die Spannung bezieht sich auf die höchste Spannung, die ein Widerstand standhalten kann, ohne zu unterbrechen.Dies ist in Hochspannungsumgebungen wichtig, um sicherzustellen, dass der Widerstand sicher funktioniert.

Arten von Widerständen

Widerstände sind in verschiedenen Typen und Konfigurationen erhältlich, die jeweils für bestimmte elektronische Schaltungen geeignet sind.Sie werden basierend auf Materialien, Strukturdesign, Leistungsmerkmalen und Anwendungen klassifiziert.Das Verständnis dieser Typen hilft bei der Auswahl des richtigen Widerstandes für eine bestimmte Aufgabe.

Abbildung 2: verschiedene Widerstandstypen

Kohlenstoffverbundstoffe gehören zu den frühesten Arten von Widerständen.Sie werden hergestellt, indem Kohlenstoffpulver oder Graphitpaste mit einem Bindemittel und dann die Mischung geformt wird.Diese Widerstände sind kostengünstig und leicht hergestellt.Sie werden in der Regel in Anwendungen mit niedriger Wattage verwendet, wie z. B. nicht kritische Teile kleiner elektronischer Geräte.

Halbleiterwiderstände, insbesondere Dünnschichtwiderstände aus Metalloxid-Halbleitern, bieten hohe Präzision und Stabilität.Sie werden durch Vakuumablagerung dünner leitfähiger Filme auf Keramik- oder Glassubstraten hergestellt.

Drahtwundwiderstände sind für ihre hohe Leistung und Präzision bekannt.Sie werden durch Wickeln eines dünnen Metalldrahtes wie einer Nickel-Chrom-Legierung um einen isolierenden Kern konstruiert.Dieses Design ermöglicht es ihnen, hohen Temperaturen und Leistungslasten zu widerstehen, wodurch sie für Stromverstärker und Hochlastanwendungen geeignet sind.Der Widerstandswert kann durch Einstellung der Wickelmethode genau gesteuert werden, aber ihre große Größe und ihr induktiver Effekt machen sie für hochfrequente Anwendungen ungeeignet.

Dünnfilmwiderstände und Metallceramico-Widerstände repräsentieren Fortschritte in der modernen Widerstandstechnologie.Diese Widerstände verwenden fortschrittliche Keramik- und Metallfilmmaterialien, wobei Widerstandswerte durch präzises Laserschnitt eingestellt sind.Sie bieten eine hohe Genauigkeit und Stabilität, wodurch sie für Umgebungen geeignet sind, die eine strenge Spannungsregelung und niedrige Ausfallraten wie Luft- und Raumfahrt- und medizinische Geräte erfordern.

Durch die Auswahl des richtigen Widerstandstyps wird die Leistung, Effizienz und Zuverlässigkeit elektronischer Geräte sichergestellt.Die Konstruktion und die Materialauswahl jedes Widerstandes zielen darauf ab, die spezifischen Anforderungen seiner Anwendung zu erfüllen, von einfachen Unterhaltungselektronik bis hin zu komplexen industriellen Systemen.

Widerstandsymbole

Das Widerstandssymbol in einem Schaltplan repräsentiert eine physikalische Komponente und hilft Ingenieuren und Technikern die Funktion und das Design der Schaltung.Global folgen Widerstandsymbole zwei Hauptstandards: dem International Electrical Standard (IEC) und dem amerikanischen Standard (ANSI) mit jeweils unterschiedlichen Eigenschaften.

Im internationalen elektrischen Standard (IEC) ist das Widerstandssymbol eine einfache rechteckige Box.Dieses einfache Design sorgt für Klarheit und einfache Identifizierung in verschiedenen Schaltplänen.

Im Gegensatz dazu verwendet der amerikanische Standard (ANSI) ein Rechteck mit gezackten Linien.Dieses Symbol ähnelt der traditionellen Wickelstruktur eines Widerstands und macht es konkreter.Die gezackten Linien repräsentieren intuitiv den Widerstand, den eine Strom beim Durchlaufen des Widerstands begegnet.

Abbildung 3: Widerstandssymbol

Das Verständnis dieser Symbole ist wichtig, um die Verwendung von Widerständen in digitalen Schaltungen zu diskutieren.In einer Schaltung mit Pull-up- und Pulldown-Widerständen kann beispielsweise die korrekte Symbolverwendung die Funktions- und Steuermethode des Schaltkreises verdeutlichen, um ein genaues Design und den beabsichtigten Betrieb zu gewährleisten.Pull-up- und Pulldown-Widerstände behalten die Systemstabilität und -zuverlässigkeit bei, indem sie Eingaben auf der richtigen Logikebene halten und Fehler verhindert, die durch schwimmende Eingaben verursacht werden.

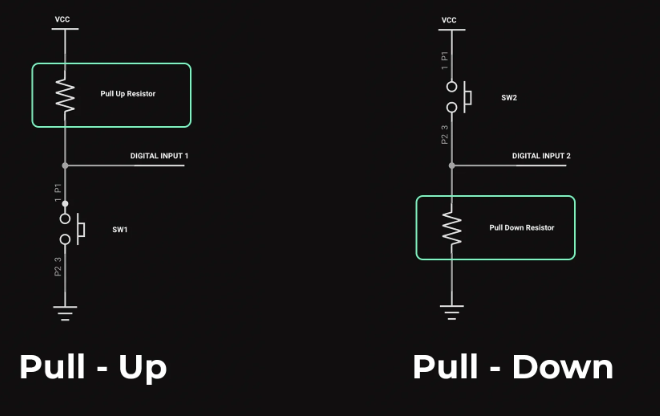

Definition von Pull-up- und Pulldown-Widerständen und ihrer Arbeitsprinzipien

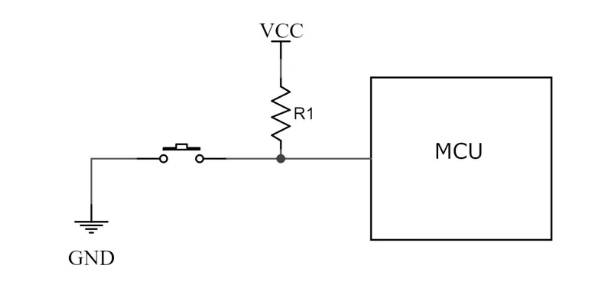

Ein Pull-up-Widerstand verbindet eine Signallinie mit einer positiven Stromversorgung (wie VCC).Seine Hauptfunktion besteht darin, die Signallinie in einem hohen Zustand beizubehalten, wenn das Ausgabegerät sie nicht aktiv fährt.Pull-up-Widerstände sind in Schaltkreisen mit offenen Drain- oder Open-Collector-Konfigurationen unerlässlich, um sicherzustellen, dass die Logik genau und stabil bleibt.

Abbildung 4: Pull-up-Widerstand

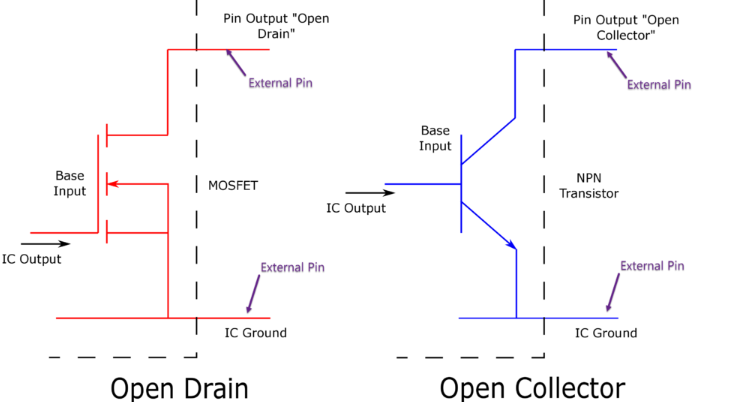

In diesen Konfigurationen kann das Ausgabegerät wie ein Transistor die Signallinie nur zum Boden ziehen und kann sie nicht zur positiven Spannung drücken.Dies ist auf die Gestaltung solcher Geräte zurückzuführen, deren Signal die Möglichkeit fehlt, das Signal hoch zu fördern und sich für diese Funktion auf den Pull-up-Widerstand zu verlassen.

Wenn der Transistor ausgeschaltet ist (nicht leitend), verbindet die Signallinie die positive Stromversorgung durch den Pull-up-Widerstand.Die hohe Impedanz des Transistors in diesem Zustand bedeutet, dass fast die gesamte VCC -Spannung auf der Signallinie erscheint und ihn hoch hält.Der Pull-up-Widerstand verhindert, dass die Signallinie schwebend ist und unsichere Logikzustände vermeidet.

Pull-up-Widerstände stellen sicher, dass Schaltungskonstruktionen effizient und zuverlässig sind.Sie bieten Stabilität und sind für viele Schaltungskonstruktionen von grundlegender Bedeutung.Der korrekte Wert des Pull-up-Widerstands hängt von Faktoren wie der Versorgungsspannung des Schaltkreises, der Logikanforderungen und der Interferenzbedingungen ab.

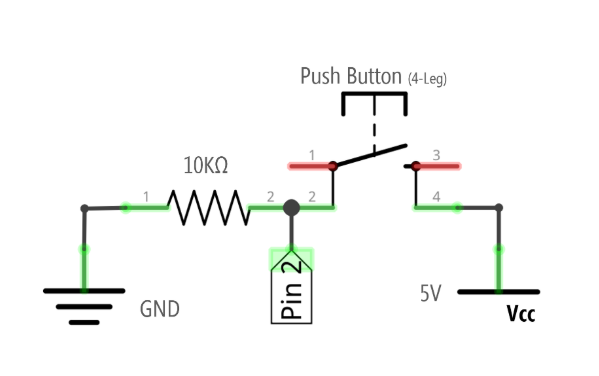

Ein Pulldown-Widerstand stellt sicher, dass eine Signallinie in Abwesenheit eines aktiven Antriebssignals in einem niedrigen Zustand bleibt.Es verbindet die Signallinie mit dem Boden (GND), insbesondere in Schaltungen mit Open-Drain- oder Open-Collector-Ausgängen.

Abbildung 5: Pulldown-Widerstand

Pulldown-Widerstände liefern eine stabile Referenz auf niedriger Ebene für die Signallinie.In digitalen Schaltkreisen, insbesondere bei Open-Drain- oder Open-Collector-Ausgängen, können Geräte wie Transistoren die Signalleitung auf den Boden ziehen, können sie jedoch nicht hoch fahren.Ohne einen Pulldown-Widerstand kann die Signallinie ohne eindeutiges Antriebssignal schweben, was zu Instabilität führt und die Systemleistung beeinflusst.

Wenn das Ausgangsgerät wie ein Transistor ausgeschaltet ist, zieht der Pulldown-Widerstand die Signallinie zum Boden.Dies verhindert, dass sich die Signallinie aufgrund externer Störungen wie elektromagnetischem Rauschen ändert und so die logische Stabilität und Zuverlässigkeit der Schaltung verbessert.

Pulldown-Widerstände verbessern die Stabilität digitaler Schaltungen, verhindern einen fehlerhaften Betrieb und verbessert die Anti-Interferenz-Funktionen.Ihre Anwendung sorgt für die Leistungsfähigkeit und die Systemstabilität.Durch die korrekte Auswahl und Anwendung von Pulldown-Widerständen wird die Leistungsleistung optimiert und gewährleistet einen zuverlässigen Betrieb.

Typische Anwendungen von Pull-up- und Pulldown-Widerständen

Die Hauptaufgabe von Pull-up- und Pulldown-Widerständen in digitalen Schaltkreisen besteht darin, einen vorgegebenen Spannungsniveau auf einer Signallinie aufrechtzuerhalten, wenn kein externes Signal vorhanden ist.Die korrekte Auswahl und Anwendung dieser Widerstände kann die Zuverlässigkeit, Effizienz und Leistung der Schaltung erheblich beeinflussen.

Abbildung 6: Anwendungen von Pull-up- und Pulldown-Widerständen

Pull-up-Widerstandsanwendungen

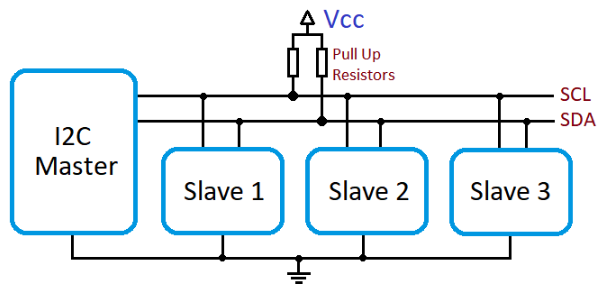

In der I2C-Kommunikation werden sowohl die Datenlinie (SDA) als auch die Taktlinie (SCL) als Open-Drain-Ausgänge ausgelegt, was bedeutet, dass sie die Linien nur niedrig ziehen können.Pull-up-Widerstände sind mit der positiven Stromversorgung (normalerweise VCC) verbunden, um diese Linien hoch zu halten, wenn keine aktive Kommunikation auftritt.Dies stellt die Signalstabilität sicher und verhindert Fehler bei der Datenübertragung.

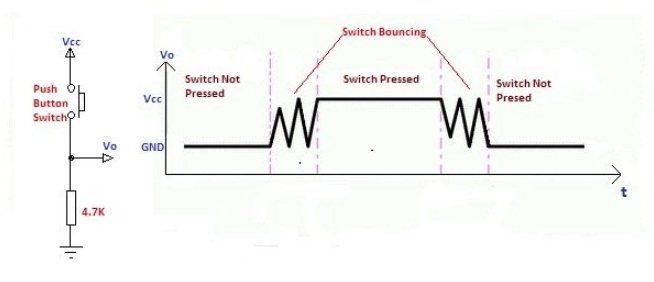

In einem Mikrocontroller -System ist ein Ende einer Taste geerdet und das andere Ende mit einem GPIO -Pin verbunden.Ein Pull-up-Widerstand hält den Pin hoch, wenn die Taste nicht gedrückt wird.Wenn die Taste gedrückt wird, wird mit dem Boden verbunden, wodurch der Stift niedrig gezogen wird und eine Aktion ausgelöst wird.Dieses Setup vereinfacht die Erkennung der Tastezustand und verbessert die Reaktionsfähigkeit und Zuverlässigkeit der Systeme.

Pull-up-Widerstände stellen sicher, dass die Signalleitungen hoch bleiben, wenn sich das Ausgangsgerät in einem Zustand mit hoher Impedanz befindet.Dies verhindert die Unsicherheit in der Signallinie und verbessert die Gesamtstabilität und Zuverlässigkeit der Schaltung.

Pulldown-Widerstandsanwendungen

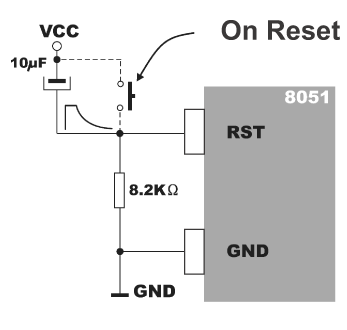

In Mikrocontrollern und digitalen Geräten halten Pulldown-Widerstände den Reset-Stift während des Starts niedrig oder wenn kein Reset-Signal empfangen wird.Dies hilft dem Gerät, in einem bekannten Zustand aus zu beginnen und die Zuverlässigkeit des Systemstarts zu verbessern.

In digitalen Logikschaltungen unter Verwendung von NAND oder NOR-Toren halten Pulldown-Widerstände die Eingabe des Logik-Tors niedrig, wenn kein Signal angeschlossen ist.Dies verhindert Logikfehler, die durch schwimmende Eingaben verursacht werden.

Einige Konstruktionen erfordern einen Standard -niedrigen Signalzustand für einen stabilen Betrieb.Pulldown-Widerstände sorgen für diesen niedrigen Zustand und verbessert die Zuverlässigkeit und Stabilität der Systeme.

Bei der Auswahl von Pull-up- und Pulldown-Widerständen müssen Designer Faktoren wie die Stromversorgungsspannung, Eingangs-/Ausgangseigenschaften und aktuelle Anforderungen berücksichtigen.Der Widerstandswert sollte den Stromverbrauch und die Signalantwortzeit ausgleichen.Ein Widerstandswert, der zu niedrig ist, erhöht den Stromverbrauch, während ein zu hocher Wert die Signalantwort verlangsamen kann und die Leistung beeinflusst.Designer müssen auch die Signalgeschwindigkeit und den Schaltungsfrequenzgang in Betracht ziehen, um die Signalintegrität aufrechtzuerhalten.

Berechnen Sie die tatsächlichen Werte von Pull-up- und Pulldown-Widerständen

Bei der Konstruktion digitaler Schaltung ist die korrekte Berechnung des Werts von Pull-Up- und Pulldown-Widerständen ein Hauptschritt, der nicht nur den Stromverbrauch und die Signalintegrität des Schaltkreises beeinflusst, sondern auch direkt die Stabilität und die Reaktionsgeschwindigkeit des Stromkreises beeinflusst.Das Folgende ist ein detaillierter Analyse- und Berechnungsschritt, um sicherzustellen, dass die Auswahl der Widerstände den Anforderungen des Schaltungsdesigns optimal erfüllen kann.

Bestimmung der Versorgungsspannung (v_CC) ist der erste Schritt im Berechnungsprozess.Die Versorgungsspannung wird normalerweise durch das Design der Schaltung bestimmt, wie z.

Verstehen Sie als nächstes die elektrischen Eigenschaften der Zieleingabe.Dies beinhaltet die minimale Spannung auf hoher Ebene (v_{ich h}) und die maximale Eingangsspannung mit niedriger Ebene (v_il), die den Spannungsschwellenwert definieren, an dem das Signal als logisch hoch oder logisch niedrig angesehen wird.Der Eingangsleckstrom (ii) muss ebenfalls berücksichtigt werden, was den Strom darstellt, der in einem bestimmten logischen Zustand, der die Bestimmung des Widerstandswerts beeinflusst, in den Eingangspin fließt oder fließt.

Für die Berechnung des Pull-up-Widerstand_{ich h} auch unter dem Zustand des maximalen Eingangsleckstroms.Die Berechnungsformel kann ausgedrückt werden als:

Wobei V_CC die Versorgungsspannung ist, v_{ich h} ist die minimale Spannung mit hoher Ebene, und i_target ist der Strom, den der Designer durch den Widerstand verlaufen möchte, der normalerweise basierend auf den Stromverbrauchsanforderungen und den Signalintegritätsanforderungen der Schaltung ausgewählt werden muss.

Für die Berechnung des Pulldown-Widerstand_il in Abwesenheit eines externen Antriebssignals.Die entsprechende Berechnungsformel ist:

Hier ist V_IL die maximale Spannung für den Eingangsniveau, und I_Target ist auch der Zielstrom, der über den Widerstand erwartet wird.

Der entsprechende Widerstandswert muss unter Berücksichtigung des Stromverbrauchs und der Signalintegrität ausgewählt werden.Ein zu niedriger Widerstandswert führt zu unnötig hohem Stromverbrauch, während ein zu hocher Widerstandswert zu einer zu langen Signalsteigung oder zu einer zu langen Sturzzeit führen kann und die Signalintegrität und die Reaktionszeit des Stromkreises beeinflusst.In Hochgeschwindigkeitsanwendungen kann es erforderlich sein, einen kleineren Widerstandswert auszuwählen oder andere Techniken anzuwenden, um die Reaktionsgeschwindigkeit und Integrität des Signals zu optimieren.

Praktisches Beispiel

In einem bestimmten Berechnungsbeispiel können wir tief verstehen, wie diese Widerstandswerte entsprechend den Schaltungsanforderungen genau berechnet werden.

Betrachten Sie ein typisches Anwendungsszenario, in dem ein von 3,3 V betriebenes Mikrocontroller GPIO -Stifte und einen Reset -Stift aufweist.Basierend darauf ist die Definition der wichtigsten elektrischen Parameter der Schaltung der erste Schritt.Insbesondere enthält es die Versorgungsspannung (v_CC) Die Spannungsanforderungen des Zielgeräts für hohe und niedrige Werte (v_{ich h} und v_il) und der Designzielstrom (i).Diese Parameter beeinflussen direkt die Auswahl von Klimmzogungs- und Pulldown-Widerständen.

Abbildung 7: Praktisches Beispiel

Bei der Berechnung des Pull-up-Widerstands wird sichergestellt, dass der GPIO-Pin natürlich in einem hohen Zustand ist, wenn keine externe Aktivierung vorliegt.Die verwendete grundlegende Formel ist:

Berücksichtigung von v_CC ist 3,3 V, v_{ich h} IS 2 V und der Zielstrom auf 10 & mgr; A eingestellt ist, schließen wir diese Werte ein und erhalten:

Diese Berechnung zeigt, dass die Verwendung eines 130k Ω-Pull-up-Widerstands den GPIO-Pin in einem logisch hohen Zustand halten kann, wenn sie nicht aktiv angetrieben werden und den Stromverbrauch in einem vernünftigen Bereich steuern.

Der Pulldown-Widerstand wird berechnet, um sicherzustellen, dass der Reset-Stift niedrig gehalten wird, wenn kein Reset-Signal vorliegt.Die Berechnungsformel lautet:

Bei einem V_IL von 0,8 V und dem gleichen Zielstrom von 10 μA können wir berechnen:

Dies bedeutet, dass ein 80-kΩ-Pulldown-Widerstand ausreicht, um den Reset-Stift auf einem logischen niedrigen Niveau zu halten, wodurch die durch den Unsicheren PIN-Status verursachte Systeminstabilität vermieden wird.

Diese präzisen Berechnungen helfen den Designern nicht nur dabei, den geeigneten Widerstandswert auszuwählen, um die grundlegenden Anforderungen des Schaltungsdesigns zu erfüllen, sondern auch den Stromverbrauch des Systems zu reduzieren und die Reaktionsgeschwindigkeit des Schaltkreises zu verbessern.Im tatsächlichen Entwurfsprozess müssen Faktoren wie Signalintegrität und Geschwindigkeit, die physikalische Größe des Widerstands und seine Leistung in einer bestimmten Umgebung auch in Betracht gezogen werden, um die optimale Leistung der Schaltung unter verschiedenen Betriebsbedingungen sicherzustellen.Durch diese umfassende Analyse und präzise Berechnung kann die Gesamtleistung und Zuverlässigkeit des Schaltungsdesigns effektiv verbessert werden.

Vorteile und Einschränkungen von Pull-up- und Pulldown-Widerständen

Pull-up- und Pulldown-Widerstände sind wesentliche Komponenten im Digital Circuit Design und bieten mehrere Vorteile und einige Einschränkungen.

Pull-up- und Pulldown-Widerstände stellen sicher, dass digitale Signale in einem stabilen hohen oder niedrigen Zustand verbleiben, wenn kein externes Antrieb vorhanden ist.Dies verhindert schwimmende Eingänge, wodurch Logikfehler und Gerätefehler durch ungewisse Zustände verursacht werden.

Diese Widerstände sind im Vergleich zu komplexen elektronischen Komponenten kostengünstig und einfach zu implementieren.Ihre einfache Struktur macht sie in verschiedenen Schaltungskonstruktionen weit verbreitet, verbessert die wirtschaftliche Effizienz und die Einsparung der Projektkosten.

Sie arbeiten nahtlos mit vielen elektronischen Komponenten und Systemen zusammen, insbesondere solchen mit Open-Drain- oder Open-Collector-Ausgängen.Dies stellt die Signalintegrität und Zuverlässigkeit in verschiedenen Betriebsmodi sicher.

In Hochgeschwindigkeits- oder Hochfrequenzanwendungen können unfixierte Signallinien externe Interferenzen anziehen.Pull-up- und Pulldown-Widerstände sperren die Signallinie auf einem bestimmten Logikpegel, unterdrücken externes Rauschen und Verbesserung der Systemstabilität und Signalzuverlässigkeit.

Niedrige Widerstandswerte können zu unnötigem Stromverbrauch führen, was besonders nachteilig für batteriebetriebene Geräte ist.Die Aufrechterhaltung der Signallinie in einem festgelegten Zustand verbraucht kontinuierlich Strom, was die Energieeffizienz und die Batterielebensdauer des Geräts beeinflusst.

Größere Widerstandswerte reduzieren den Stromverbrauch, erhöhen jedoch die Zeit, bis sich die Signallinienspannung ändert.Dies kann die Leistung in Hochgeschwindigkeitsschaltungen beeinträchtigen, die schnelle Antworten erfordern.

In stark integrierten Schaltungskonstruktionen können selbst kleine Widerstände Layout -Herausforderungen stellen.Das Einfügen genügend Widerstände in einen kompakten Raum, ohne andere Teile der Schaltung zu beeinflussen, erfordert eine sorgfältige Auslegung und Berücksichtigung.

In Hochleistungsanwendungen können Widerstände bei der Begrenzung des Stroms erhebliche Wärme erzeugen.Überhitzung kann die Schaltungsstabilität und die Lebensdauer von Komponenten beeinflussen.

Eine unsachgemäße Auswahl des Widerstandswertes kann Schaltungslogikfehler verursachen, insbesondere unter Randbedingungen.Ungenaue Widerstandswerte können zu einer Fehlinterpretation von Signalen führen.

Während Pull-up- und Pulldown-Widerstände Einfachheit und Kostenvorteile bieten, müssen ihre Vorteile und Einschränkungen in praktischen Anwendungen sorgfältig berücksichtigt werden.In einigen Fällen können andere Lösungen wie Hochleistungs-Treiber oder komplexere Signalverarbeitungsschaltungen erforderlich sein, um das Gesamtdesign zu optimieren.Die Analyse der Auswirkungen dieser Widerstände während der Entwurfsphase und die Auswahl des geeigneten Widerstandswerts und Typs basierend auf der spezifischen Anwendung kann eine effiziente und zuverlässige Schaltungskonstruktion erreichen.

Abschluss

Pull-up- und Pulldown-Widerstände sowie andere Arten von Widerständen sind für elektronische Schaltkreise von grundlegender Bedeutung.Das Design des Qualitätsschaltungsschreises erfordert die ordnungsgemäße Auswahl und Anwendung dieser Komponenten.Widerstände verwalten die Stromregelung und verarbeiten die komplexe Signalverarbeitung und haben einen erheblichen Einfluss auf die Leistung und Zuverlässigkeit elektronischer Geräte.

Durch die effektive Integration dieser Widerstände können Sie sicherstellen, dass die Signale in Ihrer Schaltung stabil bleiben und unerwünschte Schwankungen verhindern.Diese sorgfältige Auswahl und Anwendung verbessern die allgemeine Zuverlässigkeit elektronischer Systeme.

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen Pull-up- und Pulldown-Netzwerken?

Ein Pull-up-Netzwerk (PREC) verbindet VDD (die Versorgungsspannung) mit Vout und zieht Vout an eine Logik '1'.Im Gegensatz dazu verbindet ein Pulldown Network (PDN) Vout mit GND (Boden), wobei das Vout mit der Logik '0' gezogen wird.Diese Netzwerke arbeiten zusammen und ergänzen sich gegenseitig, um korrekte Logikniveaus zu gewährleisten.

2. Warum wird ein Klimmzüge für ein offenes Sammlertor benötigt?

Ein offenes Kollektor benötigt einen Pull-up-Widerstand, um korrekt zu funktionieren.Ohne sie würde die Spannung am Sammler nahe Null bleiben und kleinere Leckageströme ignorieren.Der Pull-up-Widerstand ermöglicht den Ausgang zwischen hohen und niedrigen Spannungsniveaus und ermöglicht den ordnungsgemäßen Betrieb.

3. Wie viele Ohm ist ein Pulldown-Widerstand?

In modernen Schaltkreisen, die für die Leistungseffizienz ausgelegt sind, weisen Pull-up- und Pulldown-Widerstände typischerweise hohe Widerstandswerte auf.Sie reichen normalerweise von 10 kΩ bis zu mehreren Millionen Ohm und begrenzen den Strom auf eine minimale Menge.

4. Wie hoch ist die Aufstiegszeit eines Pull-up-Widerstands?

Die Anstiegszeit ist die Dauer, die ein Signal für den Übergang von niedrig zu hoch ist.Diese Zeit ist im Allgemeinen länger als die Fallzeit, manchmal bis zu 1000 Nanosekunden.Die Anstiegszeit hängt von dem Strom der Klimmzüge ab und ist für alle Geräte im Bus konsistent.
