NPN- und PNP -Transistoren erklärt: Schaltungssymbole und Betrieb

Transistoren sind wichtige Teile der modernen Elektronik, die in allem von Verstärkern bis hin zu automatischen Steuerungssystemen verwendet werden.Wenn Sie mit Schaltkreisen arbeiten, ist das Verständnis von NPN- und PNP -Transistoren unerlässlich, da sie steuern, wie der Strom fließt.Während sie ähnlich aussehen, funktionieren sie in einer Schaltung unterschiedlich und beeinflussen, wie Signale verstärkt und geschaltet werden.Viele Menschen finden es verwirrend, zwischen ihnen zu wählen, insbesondere wenn sie mit Sensoren, Logikschaltungen und Stromkontrollsystemen arbeiten.Dieser Leitfaden erklärt ihre Symbole, wie sie funktionieren und wo sie verwendet werden, und hilft Ihnen, das richtige für Ihr Projekt auszuwählen.Am Ende haben Sie eine klare Vorstellung davon, wie diese Transistoren funktionieren und wie sie effektiv eingesetzt werden.

Katalog

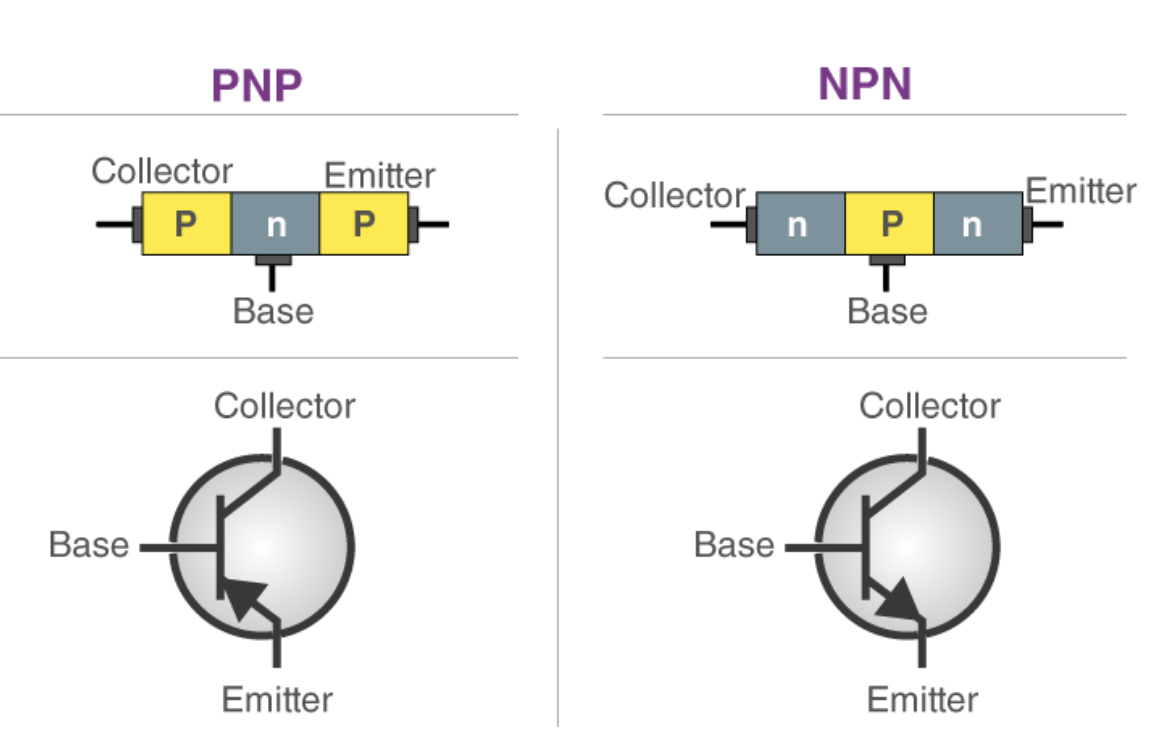

Abbildung 1. Vergleich des NPN- und PNP -Transistors

NPN -Transistor

Symbol

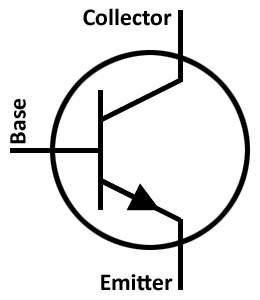

Abbildung 2. NPN -Transistor -Symbol

Ein NPN -Transistor wird durch ein schematisches Symbol mit drei Terminals dargestellt: der Basis (b), Sammler (c) und Emitter (e).Die definierende Funktion ist der Pfeil auf dem Emitter, der nach außen zeigt.Dies zeigt die Richtung des herkömmlichen Stromflusses an, wenn sich der Transistor im aktiven Modus befindet, und unterscheidet ihn von PNP -Transistoren, wobei der Pfeil nach innen ist.

Arbeitsprinzip

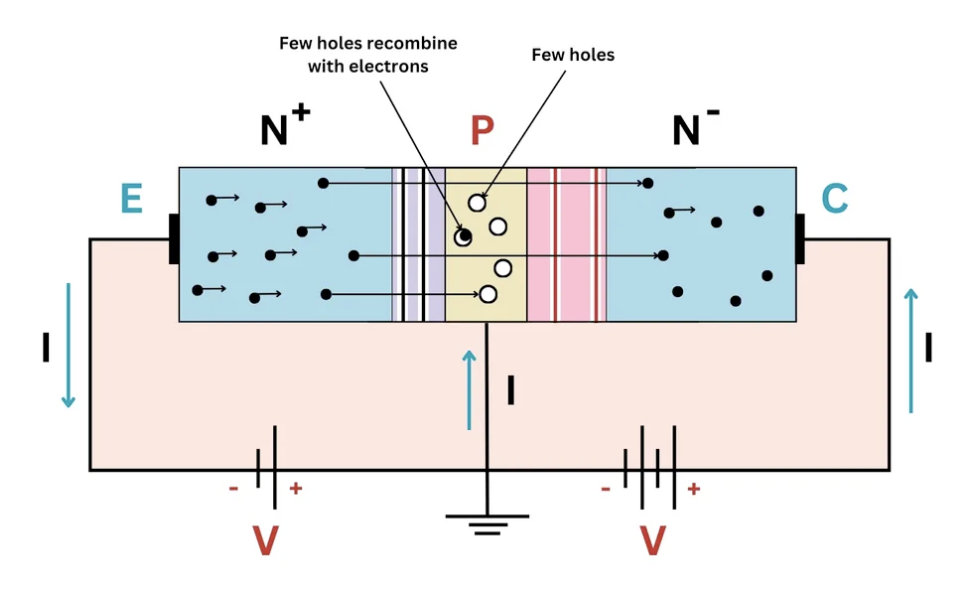

Abbildung 3. NPN -Transistor -Arbeitsprinzip

Ein NPN-Transistor steuert den Stromfluss durch seinen Emitter-Base-Übergang.Ein kleiner Strom, der auf die Basis (IB) angewendet wird, ermöglicht einen viel größeren Strom vom Kollektor zum Emitter (IC), was ihn zu einer Hauptkomponente für Verstärkung und Schaltschaltungen macht.Damit der Transistor betrieben werden kann, muss die Emitter-Base-Verbindung vorwärts vorgespannt sein, was bedeutet, dass der Emitter eine niedrigere Spannung als die Basis hat.Diese Verzerrung ermöglicht es Elektronen, sich vom Emitter in die Basis zu bewegen.Da die Basis dünn und leicht dotiert ist, wandern die meisten dieser Elektronen in Richtung Kollektor und ermöglichen den kontrollierten Stromfluss.

Ein NPN -Transistor funktioniert in zwei Primärzuständen:

• Active (ON) -Modus-Wenn die Basis-Emitter-Übermittlung vorwärts verzerrt ist und die Collector-Base-Übergang umgekehrt voreingenommen ist, fließt die Stromflüsse vom Kollektor zu Emitter, wodurch Verstärkung und Schalten ermöglicht werden.

• Cut-Off (Off) -Modus-Wenn kein Basisstrom vorliegt, bleibt der Transistor im Grenzmodus, wodurch der Stromfluss zwischen Sammler und Emitter verhindert wird.

PNP -Transistor

Symbol

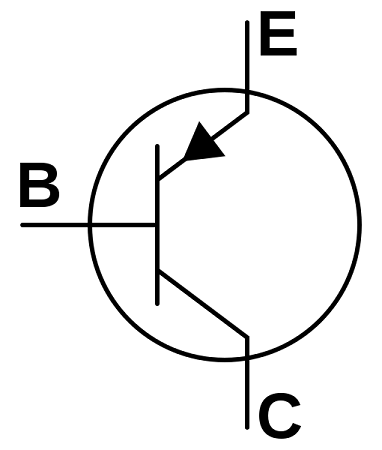

Abbildung 4. Symbol für PNP -Transistor

Ein PNP -Transistor hat die gleichen drei Terminals wie ein NPN -Transistor, aber sein schematisches Symbol unterscheidet sich.Der Emitterpfeil zeigt nach innen zur Basis und zeigt die entgegengesetzte Richtung des herkömmlichen Stromflusses.Diese Unterscheidung hilft bei der korrekten Identifizierung von PNP -Transistoren in Schaltplätzen.

Arbeitsprinzip

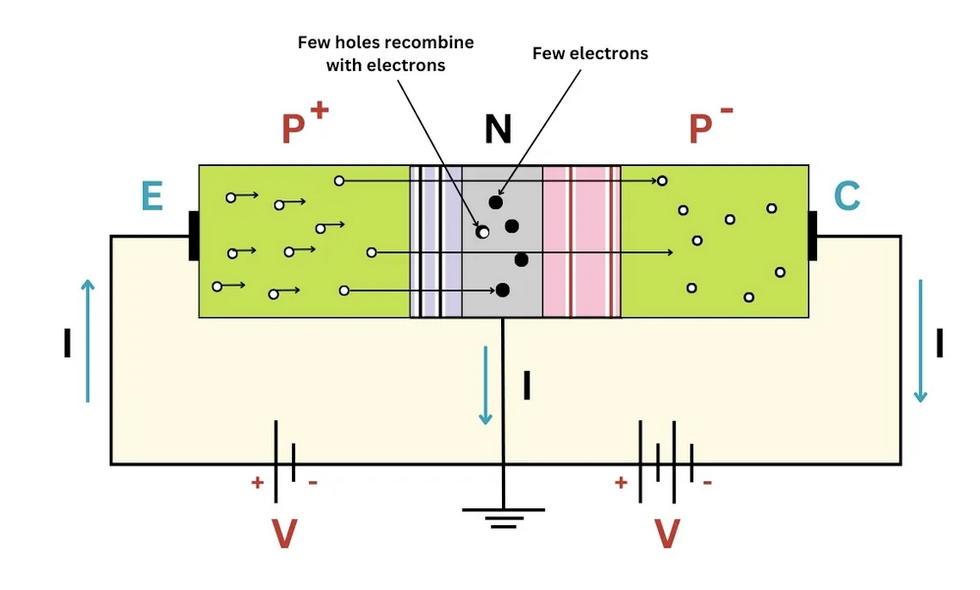

Abbildung 5. PNP -Transistor -Arbeitsprinzip

Ein PNP -Transistor arbeitet ähnlich wie ein NPN -Transistor, jedoch mit umgekehrter Spannungspolarität.Ein kleiner Strom, der vom Emitter zum Basis (IB) fließt, ermöglicht es einem größeren Strom, vom Emitter an den Kollektor (IC) zu übergeben, wodurch er für Verstärkung und Schaltanwendungen nützlich ist.

Für die Leitung muss der Emitter-Base-Übergang vorwärts verzerrt sein, was bedeutet, dass der Emitter eine höhere Spannung als die Basis ist.In diesem Zustand streichen Löcher - die Mehrheit berechnet die Fluggesellschaften bei PNP -Transistoren - vom Emitter in die Basis.Da die Basis dünn und leicht dotiert ist, werden die meisten dieser Löcher in Richtung des Kollektors fortgesetzt, was den Stromfluss ermöglicht.

Ein PNP -Transistor funktioniert in zwei primären Modi:

• Active (On) -Modus-Wenn der Emitter ein höheres Potential als die Basis hat und der Collector-Base-Übergang umgekehrt voreingenommen ist, fließt die Stromflüsse vom Emitter zum Kollektor, wodurch Verstärkung und Umschaltung ermöglicht werden.

• Cut-Off (Off) -Modus-Wenn kein Basisstrom angewendet wird, bleibt der Transistor im Grenzmodus und blockiert den Stromfluss zwischen Emitter und Sammler.

Wie unterstützen Stromleitungen elektronische Schaltkreise?

Stromleitungen liefern elektrische Energie und bilden das Rückgrat elektrischer und elektronischer Systeme.Sie transportieren Strom von Stromerzeugungsanlagen in Wohn-, Gewerbe- und Industriegebiete.Die Effizienz und Zuverlässigkeit dieser Linien hilft bei der Aufrechterhaltung einer stabilen Leistungsverteilung und der Gewährleistung des reibungslosen Betriebs von elektronischen Geräten und der Infrastruktur.

Der Strom wird bei verschiedenen Spannungsniveaus übertragen, um Energieverluste zu minimieren.Hochspannungsübertragungsleitungen tragen Elektrizität über große Entfernungen mit reduzierten Widerstandsverlusten, während die Verteilungsleitungen mit niedrigeren Spannungsverteilungen die Leistung für die Verbraucher auf sichere Niveaus senken.Diese Verordnung wird durch Transformatoren erreicht, die die Spannungsniveaus in verschiedenen Verteilungsstadien einstellen.In elektronischen Systemen übertragen Stromleitungen nicht nur Energie, sondern beeinflussen auch die Signalintegrität und Interferenzniveaus.Eine schlechte Leistungsverteilung kann Spannungsschwankungen, elektromagnetische Interferenzen (EMI) und Stromverluste verursachen, die die Leistung empfindlicher elektronischer Geräte beeinflussen.Um die Stabilität zu verbessern, werden Techniken wie Abschirmung, Filterung und regulierte Stromversorgungsschaltungen verwendet.

Moderne Stromverteilungsnetze enthalten zunehmend Smart Grid -Technologien, um die Überwachung, Kontrolle und Effizienz zu verbessern.Diese Systeme verwenden Sensoren, automatisierte Schalt- und Echtzeitanalysen, um die Stromversorgung zu optimieren und Energieabfälle zu minimieren.Die Integration erneuerbarer Energiequellen unterstreicht weiter die Notwendigkeit einer adaptiven Stromleitungsinfrastruktur, um sich entwickelnde elektrische und elektronische Anforderungen zu erfüllen.

NPN- und PNP -Näherungssensoren

Proximity -Sensoren sind wichtig für die industrielle Automatisierung, Robotik und Steuerungssysteme und erkennen Objekte ohne physischen Kontakt.Die beiden häufigsten Typen, NPN- und PNP -Sensoren, unterscheiden sich in ihrem elektrischen Ausgangsverhalten.

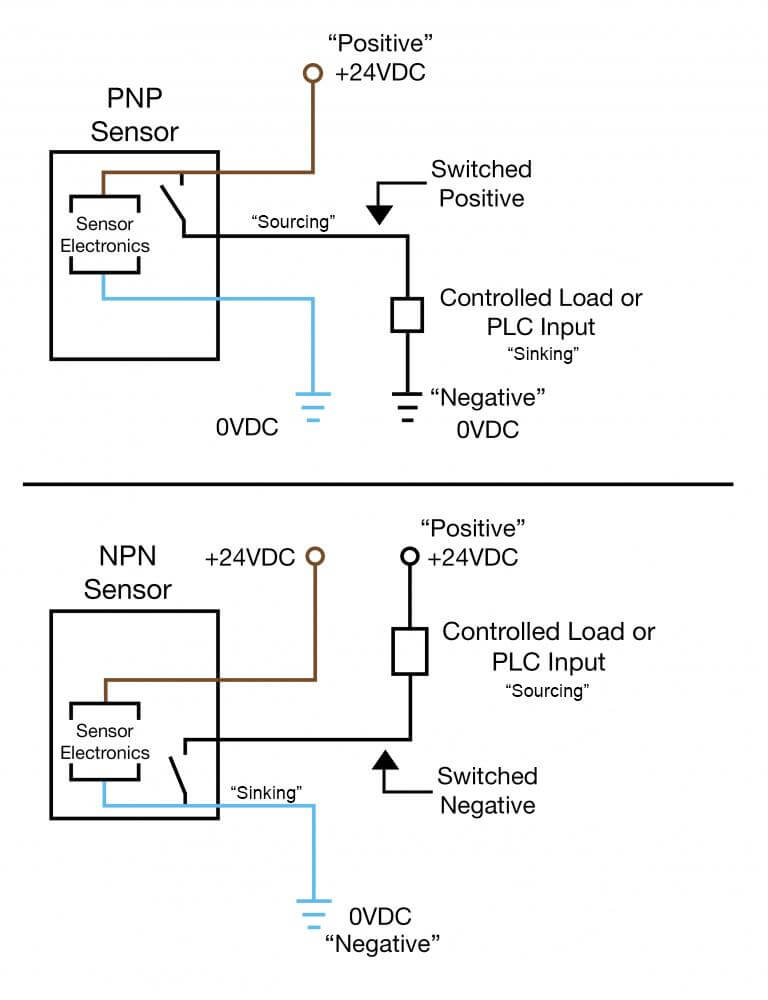

Abbildung 6. NPN- und PNP -Näherungssensor

NPN -Sensor

NPN -Sensoren werden in Schaltungen verwendet, auf denen der Ausgang auf Masse (0V) verwiesen wird.Wenn ein Objekt erkannt wird, zieht der Sensor seinen Ausgang niedrig, wodurch ein Pfad zu Masse erzeugt wird und den Strom durch die Last fließen kann.

Diese Sensoren sind als "sinkende" Sensoren bekannt, da sie die Last mit dem Auslöser mit dem Masse verbinden.Sie sind ideal für Systeme, bei denen mehrere Sensoren eine gemeinsame Grundlage wie industrielle Automatisierung, motorische Steuerung und SPS-basierte Systeme aufweisen.

PNP -Näherungssensor

PNP -Sensoren arbeiten in Schaltkreisen, in denen der Ausgang auf die positive Stromversorgung verwiesen wird.Wenn ein Objekt erkannt wird, wechselt der Sensor seine Ausgabe in die Versorgungsspannung, erzeugt ein hohes Signal und lässt den Strom zum Fließen.

Diese Sensoren werden als "Beschaffungssensoren" klassifiziert, da sie beim Auslösen Strom liefern.Sie werden häufig in europäischen Automatisierungssystemen und Sicherheitsschaltungen eingesetzt, bei denen ein hohes Ausgangssignal erforderlich ist.

Stromfluss- und Schaltungskonfiguration

Einer der Hauptunterschiede zwischen NPN- und PNP -Transistoren ist ihre Stromflussrichtung und -Position innerhalb einer Schaltung:

• NPN-Transistoren: Wird beim Schalten mit niedriger Seite verwendet, wobei die Last zwischen dem Kollektor des Transistors und der positiven Versorgungsspannung platziert wird.Der Emitter ist mit dem Boden verbunden, und wenn es aktiviert wird, fließt die Stromabläufe vom Kollektor zum Emitter.Dieses Setup ist aufgrund ihrer effizienten Stromregelung und minimalen Verluste häufig bei Stromschlägen, motorischen Controllern und digitalen Logikkreisen.

• PNP-Transistoren: Wird beim Hochseitigen Schalter verwendet, wobei die Last zwischen Transistor und Masse angeschlossen ist.Der Emitter ist mit der positiven Versorgungsspannung gebunden, und beim Einschalten fließt Strom von Emitter zum Sammler.Diese Konfiguration wird in der Stromverwaltung, den Spannungsregulatoren und Batterieladskreisen bevorzugt, wobei das hochseitige Schalter eine ordnungsgemäße Spannungsregelung und -isolation gewährleistet.

Geschwindigkeit und Leistung Schalter

Ein weiterer Schlüsselfaktor bei der Auswahl zwischen NPN- und PNP -Transistoren ist die Schaltgeschwindigkeit:

• NPN -Transistoren: Elektronen dienen als Mehrheitsladungsträger und bieten eine höhere Mobilität als Löcher (die Ladungsträger bei PNP -Transistoren).Dies ermöglicht eine schnellere Schaltgeschwindigkeit und macht NPN-Transistoren ideal für Hochgeschwindigkeits-Digitalkreise und analoge hochfrequente Anwendungen.

• PNP -Transistoren: Verlassen Sie sich auf Löcher für die Ladungsleitung, die eine geringere Mobilität als Elektronen aufweisen.Infolgedessen wechseln PNP -Transistoren langsamer als NPN -Typen.Sie eignen sich jedoch besser für Schaltungen, die eine höhere Spannungstoleranz erfordern, was sie ideal für Anwendungen macht, bei denen eine höhere Spannungsbeschaffungskapazität erfordern.

Vergleichstabelle: NPN gegen PNP -Transistoren

Parameter	Npn Transistor	PNP Transistor
Struktur	Zwei N-Typ Schichten getrennt durch eine P-Typ-Schicht	Zwei p-Typ Schichten getrennt durch eine N-Typ-Schicht
Aktuell Flussrichtung	Sammler zu Emitter	Emitter zum Sammler
Mehrheitlich Anklagekräfte	Elektronen	Löcher
Minderheit Anklagekräfte	Löcher	Elektronen
Vorurteile Erfordernis	Vorwärts vorgespannt Für Leitung	Reverse vorgespannt Für Leitung
Ideal für	Sinken Aktuell	Beschaffung Aktuell
Anwendungen	Verstärker, Logik -Tore, LED -Treiber	Pull-up Schaltungen, Stromquellen, hochrangige Lasten

Auswahl des richtigen Transistors

Die Auswahl des richtigen Transistors ist wichtig, um sicherzustellen, dass eine Schaltung effizient funktioniert.Die Auswahl zwischen NPN- und PNP -Transistoren hängt davon ab, wie die Schaltung ausgelegt ist, wo die Last platziert wird und wie das Steuersignal funktioniert.

Bedürfnisse der Schaltung verstehen

Vor der Auswahl eines Transistors ist es wichtig zu sehen, wie die Schaltung funktioniert.Die wichtigsten Dinge, die Sie überprüfen sollten, sind:

• Schalttyp: Steuert der Transistor den Stromfluss auf der niedrigen Seite (Boden) oder die hohe Seite (Stromversorgung)?

• Lastpositionierung: Ist die Last mit dem Sammler oder Emitter des Transistors verbunden?

• Kontrollsignalkompatibilität: Stimmt der Transistor mit dem Steuersignal aus der Schaltung überein?

Wann kann man einen NPN -Transistor verwenden?

NPN-Transistoren eignen sich am besten für das Schalten mit niedrigem Seite, wobei die Last zwischen dem Kollektor des Transistors und der Stromversorgung verbindet.Wenn ein kleiner Strom in die Basis fließt, wird der Transistor eingeschaltet, sodass ein größerer Strom vom Sammler zum Emitter fließen kann.Der Emitter ist normalerweise mit dem Boden verbunden, sodass er mit Mikrocontrollern und Logikschaltungen leicht gesteuert wird.NPN -Transistoren wechseln schneller als PNP -Transistoren, da sie Elektronen verwenden, die sich schnell bewegen.Dies macht sie hervorragend für Hochgeschwindigkeitsschaltungen in Schaltkreisen wie LED-Treibern, Motorkontrollern und Logiktoren.Sie werden auch in PWM-Schaltkreisen (Pulse-Width Modulation) verwendet, die die Geschwindigkeit der Motoren und die Helligkeit von LEDs steuern.

Wann kann man einen PNP -Transistor verwenden?

PNP-Transistoren werden im Hochseitigen Schalter verwendet, wobei die Last zwischen dem Emitter und dem Boden des Transistors platziert wird.Wenn die Basis einen kleinen Strom erhält, schaltet sich der Transistor ein, sodass der Strom von Emitter zum Sammler fließen und die Last mit Strom versorgt.Diese Transistoren treten häufig in Spannungsregulierungsschaltungen, hochseitigen Motor-Treibern und batteriebetriebenen Geräten auf.Da sie Löcher als Ladungsträger verwenden, wechseln sie etwas langsamer als NPN -Transistoren, bieten jedoch eine bessere Spannungsisolation.PNP -Transistoren sind nützlich, wenn eine Schaltung Strom für eine Last versorgt muss, anstatt sie an den Boden zu ziehen.

Die beste Wahl treffen

Um einen Schaltkreis stabil zu halten, ist es wichtig, den Transistor an die Bedürfnisse der Schaltung zu entsprechen.Das Steuersignal sollte mit dem Transistorentyp übereinstimmen - NPN funktioniert gut mit sinkenden Signalen (Zugstrom zu Boden), während PNP besser für die Beschaffung von Signalen ist (um Strom aus der Stromversorgung zu senden).Es ist auch wichtig, die Strom- und Spannungsbewertungen des Transistors zu überprüfen, um eine Überhitzung oder einen Schaltkreisversagen zu verhindern.

Häufig gestellte Fragen [FAQ]

1. Wie identifizieren Sie NPN- und PNP -Transistoren?

Überprüfen Sie das Symbol: NPN hat einen Pfeil, der darauf hinweist, PNP hat es in. Mit einem Multimeter im Diodenmodus, für NPN zeigen die Basis-Emitter- und Base-Collector-Junktionen etwa 0,6 V, wenn sich die positive Sonde auf der Basis befindet.Für PNP geht die negative Sonde zur Basis.In einer Schaltung gehen NPN -Emitter auf den Boden, während PNP -Emitter mit einer positiven Spannung verbinden.

2. Wie versteckt sich ein NPN -Transistor im aktiven Modus im Vergleich zu einem PNP -Transistor?

Ein NPN -Transistor schaltet sich ein, wenn seine Basis etwa 0,7 V höher ist als der Emitter und lässt den Strom vom Sammler zum Emitter fließen.Ein PNP arbeitet umgekehrt - die Basis muss 0,7 V niedriger sein als der Emitter, damit der Strom vom Emitter zum Sammler fließt.NPNs sind leichter zu kontrollieren, da die meisten Schaltungen den Boden als Referenz verwenden.

3. Wie werden NPN- und PNP -Transistoren für Schaltkreise verwendet?

NPN-Transistoren werden als Schalter mit niedriger Seite verwendet und einschalten, wenn die Basis eine positive Spannung erhält.PNP-Transistoren wirken als High-Side-Switches und schalten sich ein, wenn die Basis niedrig gezogen wird.NPNs sind häufiger, da sie gut mit bodenbezogenen Kontrollsignalen zusammenarbeiten, während PNPs beim Umschalten der positiven Spannung verwendet werden.

4. Können NPN- und PNP -Transistoren in einer Schaltung zusammen verwendet werden?

Ja, sie arbeiten in Schaltkreisen wie Push-Pull-Verstärkern und H-Bridge-Motorfahrern zusammen.NPN behandelt positive Signale und PNP verarbeitet negative.In einer H-Brücke, NPN- und PNP-Paare steuern die Stromrichtung, sodass Motoren nach vorne und rückwärts drehen.Sorgfältiges Design verhindert Kurzstrecken.

5. Was sind die Vor- und Nachteile von NPN- und PNP -Transistoren?

NPN -Transistoren sind schneller und effizienter, da sich die Elektronen schneller bewegen als Löcher.Sie sind auch leichter mit Standardspannungsniveaus zu steuern.PNP-Transistoren sind nützlich für das hochseitige Umschalten, sind jedoch langsamer und erfordern negative Kontrollspannungen, wodurch sie in modernen Schaltkreisen weniger verbreitet sind.
