Leiten Sie sich zum Kontinuitätsymbol Ihres Multimeters

  • 2025/02/11
  • 23
In diesem Artikel untersuchen wir elektrische Kontinuitätstests.Dieser Prozess ist endgültig darin, die Integrität und Sicherheit von elektrischen Schaltkreisen zu gewährleisten und eine wichtige Rolle bei allen Haushaltsgeräten bis hin zu hoch entwickelten Industriemaschinen zu spielen.In diesem Beitrag erlangen Sie ein klares Verständnis dafür, was Kontinuitätstests beinhalten, welche Tools erforderlich sind und wie diese Tests genau durchgeführt werden.Wir werden Sie von den Grundprinzipien der elektrischen Kontinuität zu praktischen Testverfahren führen und sicherstellen, dass Sie über das Wissen verfügen, um elektrische Systeme effektiv zu diagnostizieren und zu warten.

Katalog

1. Testen elektrischer Kontinuitätsuntersuchungen verstehen
2. Die Rolle und Funktion eines Kontinuitätstesters
3.. Schritt-für-Schritt-Prozess zur Verwendung eines Kontinuitätstesters
4. Symbol für Kontinuitätstester
5. Erkennen des Kontinuitätsymbols auf einem Multimeter
6. Kontinuität mit einem Multimeter testen
7. Schlussfolgerung
Guide to the Continuity Symbol on Your Multimeter

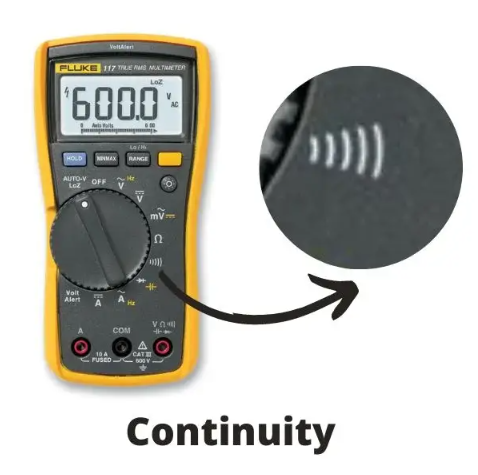

Abbildung 1. Multimeter -Kontinuitätsymbol

Elektrische Kontinuitätstests verstehen

Figure 2. Electrical Continuity Testing

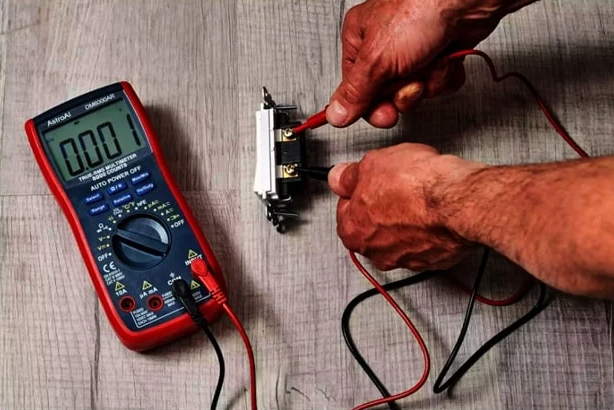

Abbildung 2. Elektrische Kontinuitätstests

Elektrische Kontinuitätstests sind eine grundlegende Methode, um zu überprüfen, ob ein elektrischer Schaltkreis oder eine Verbindung ungebrochen bleibt.Dieser Prozess stellt sicher, dass der elektrische Strom ohne Unterbrechung von einem Punkt zu einem anderen reibungslos fließen kann.

Um diesen Test durchzuführen, wird in die Schaltung eine kleine Spannung oder ein kleiner Strom eingeführt, und der Tester überprüft einen ungebrochenen Stromfluss.Wenn die Schaltung abgeschlossen ist, bietet das Gerät Feedback - typischerweise einen hörbaren Piepton oder einen visuellen Indikator wie ein LED -Licht.

Diese Testmethode wird üblicherweise mit einem Multimeter oder einem spezialisierten Kontinuitätstester durchgeführt.Es spielt eine Hauptaufgabe bei der Fehlerbehebung bei fehlerhaften Verbindungen, der Identifizierung von Pausen in der Verkabelung und der Sicherstellung, dass die elektrischen Komponenten wie beabsichtigt funktionieren.Unabhängig davon, ob es sich um elektrische Ausfälle in Haushaltsgeräten, Industriemaschinen oder Leitertafeln handelt, ist Kontinuitätstests ein endgültiger Schritt zur Aufrechterhaltung der elektrischen Sicherheit und Zuverlässigkeit.

Die Rolle und Funktion eines Kontinuitätstesters

Figure 3. Function of a Continuity Tester

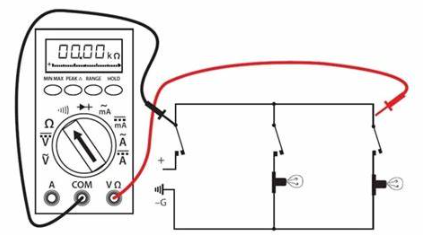

Abbildung 3. Funktion eines Kontinuitätstesters

Ein Kontinuitätstester ist ein einfaches, aber erforderliches Tool, das verwendet wird, um zu überprüfen, ob ein elektrischer Pfad vollständig ist.Durch das Senden einer kleinen Menge Strom über den Schaltkreis und das Erkennen, ob er ununterbrochen fließt, bestätigt das Gerät, ob eine Verbindung intakt oder kaputt ist.

Sie können sich auf Kontinuitätstester verlassen, um elektrische Probleme effizient zu diagnostizieren.Diese Tester tragen dazu bei, die ordnungsgemäße Verkabelung sicherzustellen, offene Schaltungen zu erkennen und zu überprüfen, ob elektrische Komponenten ordnungsgemäß verbunden sind.

Bei der Verwendung eines Kontinuitätstester können Sie schnell fehlerhafte Kabel, getrennte Terminals oder defekte Komponenten identifizieren, um potenzielle elektrische Fehler zu verhindern, bevor sie zu schwerwiegenderen Problemen eskalieren.

Schritt-für-Schritt-Prozess zur Verwendung eines Kontinuitätstester

Die Verwendung eines Kontinuitätstesteres ist ein unkomplizierter Prozess.Befolgen Sie diese Schritte, um einen genauen Test sicherzustellen:

Überprüfen Sie, ob der Tester funktional ist

Überprüfen Sie vor dem Start, dass der Kontinuitätstester ordnungsgemäß funktioniert.Wenn es batteriebetrieben ist, bestätigen Sie, dass die Batterie geladen wird.Wenn der Tester einen Netzschalter hat, schalten Sie ihn ein.

Identifizieren Sie die Testpunkte

Bestimmen Sie den spezifischen Abschnitt der Schaltung oder Komponente, in dem Sie nach Kontinuität überprüfen müssen.Zu den gemeinsamen Testpunkten gehören Kabelverbindungen, Sicherungsklemmen und PCB -Spuren.

Schließen Sie die Testleitungen an

Befestigen Sie die Leitungen des Tester an die entsprechenden Terminals.Normalerweise verbindet das rote Blei mit der positiven Seite, während das schwarze Blei mit der negativen oder gemahlenen Seite verbunden ist.

Berühren Sie die Leads zu den Testpunkten

Drücken Sie die Leads fest gegen die ausgewählten Testpunkte, um festen Kontakt zu gewährleisten.

Beachten Sie die Reaktion des Tester

• Wenn der Schaltkreis kontinuierlich ist, wird der Tester einen Piepton ausstrahlt oder einen Lichtindikator aktiviert.

• Wenn kein Signal erkannt wird, ist die Schaltung unterbrochen, was auf eine getrennte oder fehlerhafte Verbindung hinweist.

Analysieren Sie die Ergebnisse

Ein positives Ergebnis (Piepton oder Licht) bestätigt einen vollständigen Pfad, während ein Mangel an Reaktion eine Unterbrechung signalisiert.Verwenden Sie diese Informationen, um die elektrische Integrität zu beheben oder zu überprüfen.

Sicherheitstipp: Befolgen Sie immer die Richtlinien des Herstellers und stellen Sie sicher, dass die Schaltung ausgeschaltet wird, bevor Sie Kontinuitätstests durchführen, um versehentliche Schocks oder Schäden am Tester zu verhindern.

Kontinuitätstester -Symbol

Figure 4. Continuity Tester Symbol

Abbildung 4. Symbol für Kontinuitätstester

In elektrischen Diagrammen und Testgeräten stellt das Symbol für das Kontinuitätstester einen vollständigen elektrischen Pfad dar.Es erscheint oft als einfache Linie, die zwei Punkte verbindet, die manchmal von kleinen Punkten oder Pfeilen begleitet werden, um die Richtung des Stromflusses anzuzeigen.

Dieses Symbol hilft Ihnen dabei, den Kontinuitätstestpunkt in Schaltplänen und Schaltplänen schnell zu identifizieren.Das Erkennen dieses Symbols ist größtenteils nützlich bei der Diagnose elektrischer Fehler, da es Bereiche feststellt, in denen Kontinuität vorhanden sein sollte.

Erkennen des Kontinuitätsymbols eines Multimeters

Figure 5. Continuity Symbol on a Multimeter

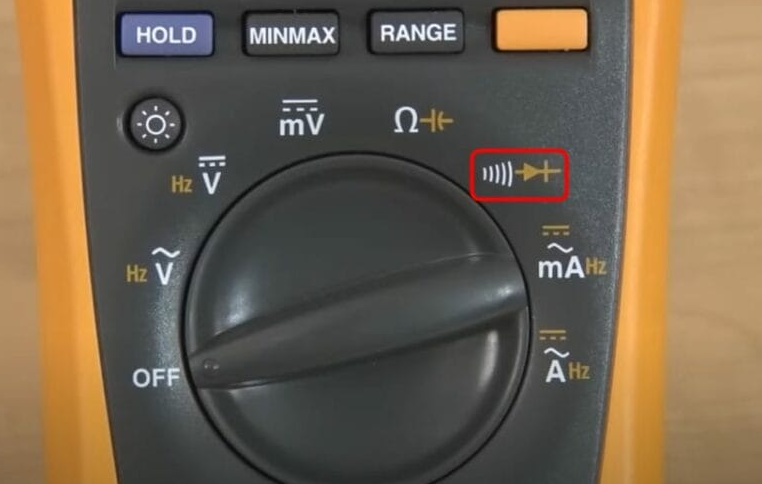

Abbildung 5. Kontinuitätsymbol auf einem Multimeter

Bei einem Multimeter wird der Kontinuitätstestmodus typischerweise durch ein Symbol dargestellt, das einer Diode (ein Pfeil auf eine Zeile zeigt) oder Schallwellen, die eine hörbare Rückkopplungsfunktion anzeigen.In diesem Modus können Sie effizient auf elektrische Kontinuität testen.

Abhängig von der Marke und dem Modell des Multimeters kann das Kontinuitätsymbol geringfügig variieren.Es befindet sich normalerweise in der Nähe der Einstellung des Widerstands (ω) und kann mit „Cont“ oder „Beep“ gekennzeichnet werden.

Wenn der Kontinuitätsmodus aktiv ist, erzeugt das Multimeter einen hörbaren Ton oder zeigt einen visuellen Indikator an, wenn ein kontinuierlicher elektrischer Pfad erkannt wird.Diese Funktion hilft Ihnen, schnell zu beurteilen, ob eine Schaltung oder Komponente ordnungsgemäß funktioniert, ohne komplexe numerische Werte lesen zu müssen.

Testen Sie die Kontinuität mit einem Multimeter

Das Testen auf Kontinuität mit einem Multimeter erfordert sorgfältige Schritte, um genaue Ergebnisse zu gewährleisten.Folgen Sie diesem Prozess:

Bereiten Sie den Multimeter vor

Figure 6.Prepare the Multimeter

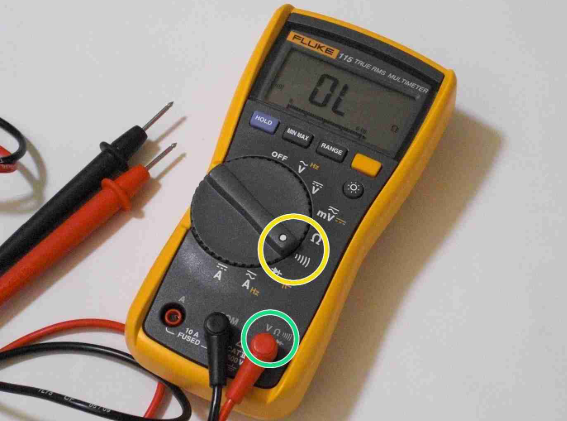

Abbildung 6. Vorbereiten des Multimeters

• Schalten Sie den Multimeter ein und setzen Sie ihn auf den Kontinuitätsmodus.

• Der ausgewählte Modus sollte das entsprechende Symbol (Diode oder Schallwellen) anzeigen.

Die Schaltung ausschalten

Figure 7. Power Off the Circuit

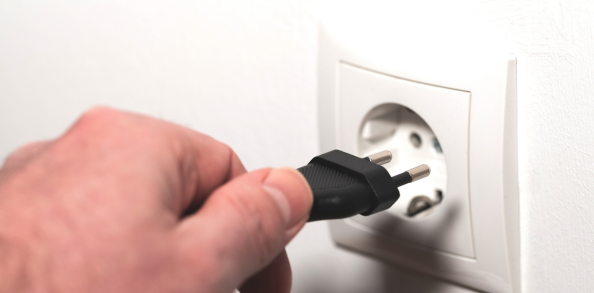

Abbildung 7. die Schaltung ausschalten

• Trennen Sie die Stromversorgung immer vor dem Testen, um Schäden am Multimeter zu verhindern und Ihre Sicherheit zu gewährleisten.

Fügen Sie die Testleitungen ein

Figure 8. Insert the Test Leads

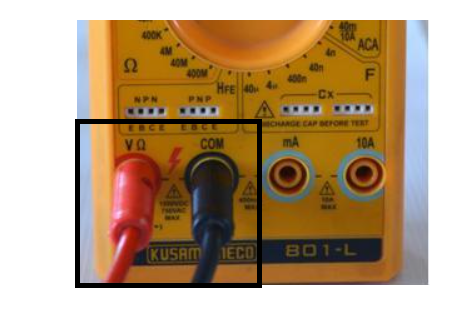

Abbildung 8. Einlegen Sie die Testleitungen

• Stecken Sie das schwarze Blei in den „COM“ (Common) Port.

• Fügen Sie das rote Kabel in den für Kontinuitäts- oder Widerstandstests gekennzeichneten Port ein.

Einen kurzen Test durchführen

Figure 8. Insert the Test Leads

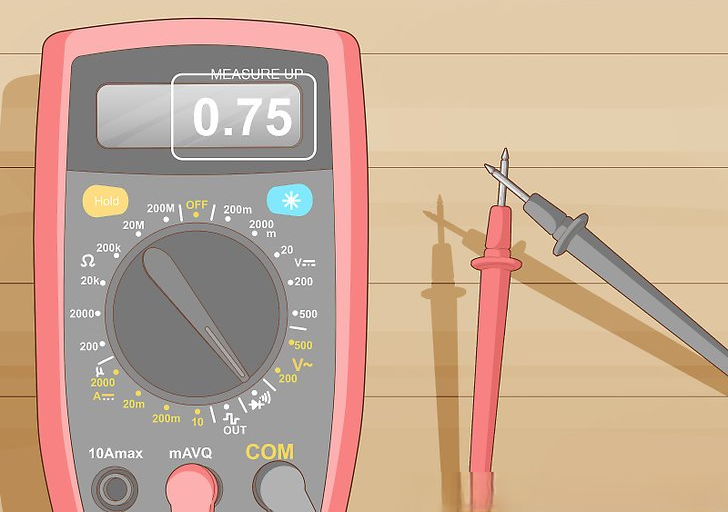

Abbildung 8. Einlegen Sie die Testleitungen

• Berühren Sie die beiden Leads zusammen.

• Ein Piepton- oder Lichtsignal bestätigt, dass das Multimeter ordnungsgemäß funktioniert.

Testen Sie den Schaltkreis oder die Komponente

• Platzieren Sie die Testleitungen an den entgegengesetzten Enden der zu testenden Schaltung oder Komponente.

• Wenn der Multimeter einen stetigen Piepton emittiert oder einen niedrigen Widerstandswert zeigt, ist die Schaltung intakt.

• Wenn kein Ton vorhanden ist oder das Display „ol“ (Open Loop) anzeigt, gibt es eine Pause in der Schaltung.

Interpretieren Sie die Ergebnisse

• Ein kontinuierliches Signal zeigt einen ungebrochenen elektrischen Weg an.

• Keine Antwort bedeutet, dass eine fehlerhafte Verbindung oder eine beschädigte Komponente besteht.

Wenn Sie diese Schritte befolgen, können Sie elektrische Probleme effektiv identifizieren, ordnungsgemäße Verbindungen bestätigen und sicherstellen, dass ihre Schaltkreise korrekt funktionieren.

Abschluss

Das Beherrschen von elektrischen Kontinuitätstests ist für Sie mit elektrischen Systemen erforderlich.Wenn Sie die in diesem Artikel diskutierten Techniken verstehen und anwenden, können Sie Ihre Fähigkeiten zur Fehlerbehebung verbessern, die Systemzuverlässigkeit verbessern und die betriebliche Sicherheit gewährleisten.Denken Sie daran, der Schlüssel zu erfolgreichen Kontinuitätstests liegt in der akribischen Vorbereitung, der Verständnis der involvierten Instrumente und der strengen Einhaltung von Sicherheitsrichtlinien.Mit diesem Wissen sind Sie jetzt für selbstbewusster und kompetent für elektrische Testprobleme ausgestattet.






Häufig gestellte Fragen [FAQ]

1. Welche Einstellung auf Multimeter für die Kontinuität?

Um die Kontinuität zu testen, wenden Sie das Zifferblatt auf Ihrem Multimeter in die Kontinuitätseinstellung, die häufig durch ein Symbol markiert ist, das einer Schallwelle oder dem Diodensymbol ähnelt.Diese Einstellung wurde speziell entwickelt, um zu überprüfen, ob zwei Punkte elektrisch angeschlossen sind, sodass der Strom frei zwischen ihnen fließen kann.

2. Was ist das Symbol für die aktuelle Kontinuität?

Das typische Symbol für die Kontinuität auf einem Multimeter wird durch eine Schallwelle dargestellt (die einem seitlichen Wi-Fi-Symbol ähnelt).Dieses Symbol gibt die Einstellung an, die zum Testen elektrischer Pfade innerhalb einer Schaltung verwendet werden soll.

3. Was zeigt Kontinuität an?

Beim Testen auf Kontinuität bedeutet dies, dass die Kontinuität vorhanden ist.Das zu testende Schaltkreis- oder Drahtsegment ist vollständig und elektrisch leitend.Kein Piepton zeigt im Allgemeinen einen offenen Stromkreis an, was bedeutet, dass irgendwo auf dem Pfad eine Pause vorliegt oder die Komponenten nicht leiten.

4. Welches Symbol ist Kontinuität auf einem Multimeter?

Das Kontinuitätsymbol an den meisten Multimetern sieht aus wie eine Schallwelle oder manchmal ein Diodensymbol.Es ist unterschiedlich und im Allgemeinen von anderen Messeinstellungen getrennt, um Verwirrung zu vermeiden.

5. Wie kann man Ohms mit einem Multimeter überprüfen?

Um den Widerstand (OHMs) mit einem Multimeter zu messen, wechseln Sie das Dialum in den Widerstandsmodus, der durch den griechischen Buchstaben Omega (ω) symbolisiert wird.Schließen Sie den Test des Multimeter -Tests an die Komponente oder den Abschnitt der Schaltung an, die Sie testen möchten.Die Anzeige zeigt den Widerstandswert an und zeigt an, wie viel die Komponente oder das Material den Strom des elektrischen Stroms behindert.Niedrigere Messungen deuten weniger Widerstand auf, was eine bessere Leitfähigkeit bedeutet, während höhere Messungen mehr Widerstand oder einen schwächeren leitenden Pfad anzeigen.
