Verstehen von Boden (GND) in der Elektronik

Die Erdung in der Elektronik ist ein wichtiger Sicherheits- und Funktionsmechanismus, der fast jeden Aspekt des Systems und des Betriebs beeinflusst.Die Erdung als GND in Schaltplänen bezeichnet und bezieht sich auf die Einrichtung eines Referenzpunkts mit Nullspannung in einem System.In diesem Artikel wird die komplexe Rolle der Erdung untersucht, von der Gewährleistung der Sicherheit und der Verbesserung der Leistung bis hin zur Minimierung elektromagnetischer Interferenzen (EMI) und der Aufrechterhaltung der Signalintegrität.Durch die Graben in die verschiedenen Arten von Gründen und ihre spezifischen Zwecke in elektronischen Systemen soll ein umfassendes Verständnis für die endgültige Bedeutung von Grunding für die elektronische Gestaltung ein umfassendes Verständnis vermitteln.

Katalog

Erdung in der Elektronikübersicht

Die allgemein als GND bezeichnete Erdung ist ein endgültiges Konzept in der Elektronik.Es dient als benannter Zero-Spannungs-Referenzpunkt und bietet einen kontrollierten Weg für elektrische Ströme, um zu ihrer Quelle zurückzukehren.Diese Funktion ist erforderlich, um sowohl die Sicherheit als auch die Stabilität elektronischer Systeme sicherzustellen.Durch die sichere Leitung von Streunerströmen minimiert die Erdung das Risiko eines elektrischen Schocks und verhindert mögliche Fehlfunktionen.Es spielt auch eine wichtige Rolle bei der Reduzierung der elektromagnetischen Interferenz (EMI), die die Leistung empfindlicher elektronischer Komponenten stören kann.

Abgesehen von Sicherheitsüberlegungen ist die Erde erforderlich, um eine stabile Spannungsumgebung über einen Stromkreis zu erhalten.Durch die Festlegung eines festen Referenzpunkts stellt sicher, dass elektrische Signale konsistent und vorhersehbar bleiben, was erforderlich ist, damit Komponenten als so konzipiert werden.Ein gut implementiertes Erdungssystem hilft auch dabei, statischen Strom zu lindern, das Risiko von Komponentenschäden zu verringern und versehentliche Zündungen in Umgebungen zu verhindern, in denen brennbare Materialien vorhanden sind.

In den meisten Schaltungen wird der Bodenverbindung typischerweise eine negative Polarität zugewiesen, sodass der Strom seine Schleife durch das System kontrolliert beenden kann.Der Strom fließt durch verschiedene Komponenten aus der Stromquelle und kehrt dann über den Boden zurück, stabilisiert Spannungsunterschiede und verhindert unregelmäßige Schwankungen.Dieser strukturierte Stromfluss verbessert nicht nur die Effizienz, sondern verringert auch die Wahrscheinlichkeit von Spannungsspitzen, elektrischen Lichtbogen oder unbeabsichtigten Umständen, die die Langlebigkeit und Zuverlässigkeit elektronischer Geräte beeinträchtigen könnten.

Differenzierung von Bodendrähten

Die Erdung im elektronischen Design dient mehreren Funktionen, wobei unterschiedliche Typen auf bestimmte Schaltungsanforderungen zugeschnitten sind.Die Hauptkategorien umfassen Leistung Versorgungsmasse (PGND), Analog Ground (AgND), Digital Ground (DGND) und Chassis Ground (CGND).Jeder Typ spielt eine eindeutige Rolle bei der Stabilisierung der Spannung, der Minimierung von Störungen und der Gewährleistung der Sicherheit.

Stromversorgungsgrund (PGND)

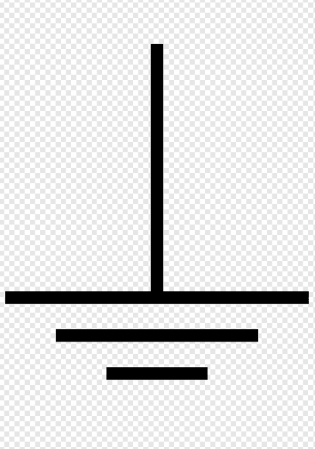

Abbildung 2. Stromversorgungsgrund (PGND)

PGND dient als Hauptnull-Spannungs-Referenzpunkt in einer Schaltung.Es ist direkt mit der Stromversorgung verbunden und hilft bei der Regulierung der Spannungsniveaus für alle Komponenten.Dieser Erdungsart ist nützlich, um unerwünschte Schwankungen zu verhindern und sicherzustellen, dass jeder Teil des Systems in seinem festgelegten elektrischen Bereich arbeitet.

Analog Boden (Agnd)

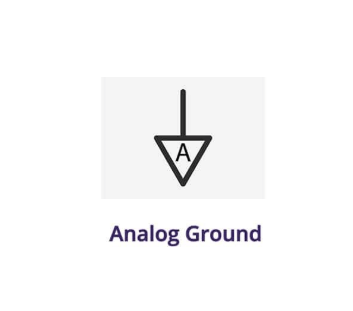

Abbildung 3. Analog Boden (Agnd)

AGND ist für Schaltungen ausgelegt, die analoge Signale wie Sensorschnittstellen und Audiogeräte verarbeiten.Diese Schaltungen erfordern eine hohe Präzision, wodurch die Rauschreduzierung oberster Priorität ist.Durch die Bereitstellung eines stabilen Referenzpunkts minimiert AGND elektrische Interferenzen, die die Signalgenauigkeit verzerren und die Integrität von Messungen und Audioausgabe erhalten können.

Digitaler Boden (DGND)

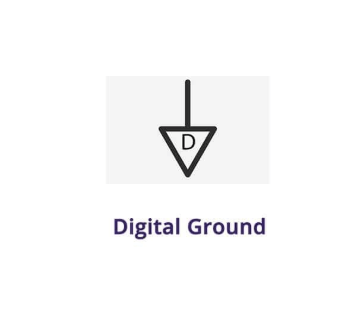

Abbildung 4. Digitaler Boden (DGND)

DGND ist spezifisch für digitale Schaltkreise, einschließlich Mikrocontroller und Kommunikationssysteme.Im Gegensatz zu analogen Schaltkreisen schalten digitale Systeme schnell zu und erzeugen hochfrequente elektrische Rauschen.DGND hilft bei diesem Rauschen und verhindert, dass es andere Teile der Schaltung beeinflusst.Eine effektive digitale Erdung wird zur Aufrechterhaltung klarer Signale und zur Vermeidung von Datenbeschädigungen verwendet.

Chassis -Boden (CGND)

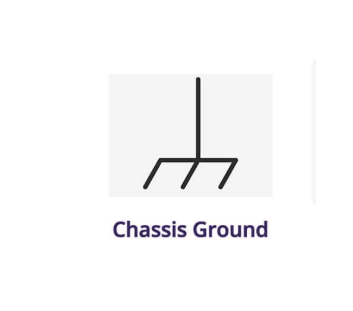

Abbildung 5. Chassis Masse (CGND)

CGND wird hauptsächlich in Systemen verwendet, die mit Wechselstromquellen verbunden sind.Es fungiert als Schutzbarriere und leitet überschüssige Strom sicher auf das physische Gehäuse eines Geräts, das häufig mit Erdboden verbunden ist.Dieses Setup schützt Sie vor elektrischen Stoßdämmen und isoliert Wechselstrom- und DC -Elemente, wodurch das Risiko von Spannungsflächen verringert wird.CGND ist besonders wichtig für Haushaltsgeräte, Industriemaschinen und elektronische Hochleistungssysteme.

GND in Schaltungen

Im elektronischen Schaltungsdesign serviert Erdung - oder GND - eine schwerwiegende Funktion, die über die Sicherheit hinausgeht.Es wird eine stabile elektrische Referenz festgelegt, um zuverlässiger Betrieb in allen Komponenten zu gewährleisten.Durch die Bereitstellung eines gemeinsamen Nullspannungspunkts hilft die Erdung bei der Regulierung der Spannungsniveaus, zur Verhinderung von unregelmäßigem Verhalten und bei der Aufrechterhaltung eines kontrollierten Stroms des elektrischen Stroms.

Eine ordnungsgemäß geerdete Schaltung ermöglicht eine genaue Signalmessung und -analyse.Da Signale auf den Boden verwiesen werden, sorgt ein stabiles Erdungssystem genaue Messwerte und reduziert Schwankungen, die die Leistung beeinträchtigen könnten.Diese Stabilität ist besonders wichtig für Systeme, die eine präzise Steuerung erfordern, wie z. B. Sensornetzwerke, Kommunikationsgeräte und Stromregulierungsschaltungen.Darüber hinaus leitet die Erdung überschüssigen elektrischen Strom auf einem bestimmten Weg und verhindert unbeabsichtigte Störungen, die sich auf die Reaktionsfähigkeit oder die langfristige Zuverlässigkeit auswirken könnten.

Abhängig von der Komplexität der Schaltung und der Konstruktionsanforderungen werden unterschiedliche Erdungstechniken verwendet.

• Einzelpunkt Erdung verbindet alle Bodenpfade mit einem Ort und minimiert die Interferenz in niederfrequenten Schaltkreisen.

• Stern Erdung organisiert mehrere Bodenwege in einer Hub-ähnlichen Struktur und reduziert das Rauschen in hochfrequenten Anwendungen.

• Verteilte Erdung Spreizt Erdungspunkte über einen Stromkreis, balancieren den Stromfluss aus und reduzieren den Widerstand.

• Schleifen ErdungIn größeren Systemen wird die Kontinuität gewährleistet und gleichzeitig potenzielle Interferenzen von elektromagnetischen Feldern gemindert.

Über die Leistungsoptimierung hinaus ist die Erdung eine wichtige Sicherheitsmaßnahme.Es schützt die Schaltkreise vor Stromflächen, verhindert statischen Aufbau und verringert das Risiko von elektrischen Gefahren.In Hochleistungssystemen spielt die Erdung auch eine Rolle beim Blitzschutz und verhindert, dass gefährliche Spannungsspitzen empfindliche Komponenten beschädigen.Diese Sicherheitsfunktionen sind sowohl für die Stabilität als auch für den Schutz der Schaltkreise erforderlich, was ihre Bedeutung für die elektronische Konstruktion verstärkt.

GND -Arbeitsprinzipien

Die Erdung (GND) in elektronischen Schaltungen liefert eine stabile Spannungsreferenz, die einen ordnungsgemäßen Schaltungsbetrieb gewährleistet.Es spielt eine wichtige Rolle bei der Regulierung der Spannungsniveaus, der Vervollständigung der elektrischen Pfade und der Aufrechterhaltung der Signalintegrität.Ein gut implementiertes Erdungssystem verbessert sowohl die Leistung als auch die Sicherheit, indem der Stromfluss gesteuert und die Störungen reduziert werden.

Einrichtung einer Referenzspannung

GND dient als Grundlinie für die Messung aller anderen Spannungen in einer Schaltung.Diese feste Referenz mit Null-Spannungs-Referenz stellt sicher, dass jede Komponente innerhalb ihres beabsichtigten Spannungsbereichs arbeitet.Ohne einen stabilen Boden könnten die Spannungsniveaus unvorhersehbar schwankt, was zu inkonsistenten Leistung oder fehlerhaften Komponenten führt.

Standardisierung des Spannungspotentials

Durch die Aufrechterhaltung eines universellen Nullspannungspunkts hält die Erdung das elektrische Verhalten über den Schaltkreis konsistent.Diese Gleichmäßigkeit vereinfacht die Spannungsregelung und stellt sicher, dass die Signale genau und zuverlässig bleiben.In Präzisionsanwendungen wie Sensornetzwerken und analogen Verarbeitung können selbst geringfügige Spannungsabweichungen Fehler verursachen.

Fertigstellung des Stromkreises

Damit der Strom fließt, muss es einen Rückweg zur Stromquelle geben.GND liefert diesen Rückweg und ermöglicht es Elektrizität, sich effizient durch Komponenten und zurück zu seinem Ursprung zu bewegen.Diese kontinuierliche Schleife ist erforderlich, um den Betrieb des stationären Stromkreises aufrechtzuerhalten und Spannungsstörungen zu verhindern, die die Leistung stören könnten.

Überschüssige elektrische Ladungen abbrechen

Das Erdung lenkt unerwünschte elektrische Ladungen von der Schaltung weg.Dies verhindert einen statischen Aufbau, verringert das Risiko von versehentlichen elektrischen Schocks und schützt die Komponenten vor Schäden, die durch plötzliche Spannungsspitzen verursacht werden.In Hochleistungssystemen spielt die Erdung auch eine Schlüsselrolle beim Blitzschutz und verhindert, dass gefährliche Anstände eine empfindliche Elektronik erreichen.

Bereitstellung einer einheitlichen Referenz für die Fehlerbehebung

Ein gemeinsamer Erdungspunkt vereinfacht das Schaltungsdesign und macht die Diagnose von Problemen einfacher.Wenn alle Komponenten dieselbe elektrische Referenz haben, sind Spannungsmessungen leichter zu interpretieren, wodurch Sie Fehler identifizieren und die Systemstabilität aufrechterhalten.

Reduzierung der elektromagnetischen und Funkfrequenzstörungen

Ein ordnungsgemäß gestaltetes Erdungssystem schützt Schaltungen vor elektromagnetischen Interferenzen (EMI) und Funkfrequenzstörungen (RFI).Diese Abschirmung ist größtenteils wichtig in hochfrequenten Anwendungen, bei denen Rauschen Signale verzerren und die Leistung abbauen kann.Durch die Eindämmung unerwünschter elektrischer Schwankungen hilft die Erdung bei der Erhaltung der Signalintegrität.

Isolieren verschiedener Schaltungsabschnitte

Die Trennung von Erdungsarten wie analogem Boden (Agnd) und digitalem Boden (DGND) minimiert die Interferenz zwischen verschiedenen Schaltungsabschnitten.Analoge und digitale Signale haben unterschiedliche Rauscheigenschaften, und die Isolierung ihrer Bodenwege hilft dabei, Übersprechungen und unerwünschte Verzerrungen zu verhindern, wodurch die Zuverlässigkeit des Gesamtkreises verbessert wird.

Verbesserung der elektrischen Sicherheit

Über die Leistungsvorteile hinaus ist Erdung ein ernstes Sicherheitsmerkmal.Es bietet einen kontrollierten Weg für überschüssigen Strom unter Fehlerbedingungen, wodurch die Komponenten beschädigt und das Risiko eines Elektroschocks verringert werden.In der Industrie- und Unterhaltungselektronik gewährleistet die ordnungsgemäße Erdung die Einhaltung der Sicherheitsstandards und schützt sowohl Geräte als auch gefährliche Spannungsflächen.

Gemeinsame bodenbezogene Fehler beim Schaltungsdesign

Bei der Konstruktion und Wartung von Schaltkreisen wird die Vermeidung von allgemeinen Erdungsfehlern verwendet, um Zuverlässigkeit und Sicherheit zu gewährleisten.Fehlwirtschaft oder unsachgemäße Erdung kann zu Fehlfunktionen, Komponentenschäden oder sogar gefährlichen Bedingungen führen.Im Folgenden finden Sie einige der häufigsten Erdungsfehler und deren potenzielle Auswirkungen.

Falsche Stromverbindung

Einer der häufigsten Fehler besteht darin, den Leistungseingang direkt zwischen den GND- und positiven Terminals zu verkaufen.Diese Missverkäufung stört den beabsichtigten Stromfluss der Schaltung und führt häufig zu unmittelbarem Ausfall oder dauerhaften Schäden an Komponenten.Um dies zu verhindern, sollten Strompfade immer vor dem Aufbringen der Spannung verifiziert werden.

Vernachlässigung der Erdungsverbindung

Wenn Sie einen Schaltkreis mit der Erde nicht anschließen, können Sie sowohl Sicherheit als auch Leistung beeinträchtigen.Ohne ordnungsgemäße Erdanschluss kann sich überschüssige Ladung ansammeln, wodurch das Risiko eines elektrischen Schocks oder unvorhersehbaren Spannungsschwankungen erhöht wird.Die Erdung zur Erde ist größtenteils wichtig für Hochleistungsanwendungen und Geräte, die sich mit Wechselstromversorgungsleistung verbinden.

Positive und negative Anschlüsse umkehren

Das falsche Identifizieren und Verbinden der positiven und negativen Anschlüsse kann zu schweren Schaltungsausfällen führen.Umgekehrte Polarität kann zu Überhitzung, beschädigten Komponenten oder sogar katastrophalen Kurzschaltungen führen.Bestätigen Sie die Polarität vor der Herstellung von Verbindungen mit einem Multimeter- oder Referenzbezeichnungen auf der Stromversorgungs- und Leiterplatte.

Unsachgemäßes Gehäuse Erdung

Wenn Sie keine feste Bodenverbindung zwischen dem Schaltkreis und dem Gehäuse herstellen, kann dies zu einer schwachen oder inkonsistenten Erdung führen.Dies kann die elektromagnetische Interferenz (EMI) erhöhen, die Geräuschimmunität verringern und mögliche Sicherheitsrisiken einführen.Die ordnungsgemäße Sicherung des Chassis -Bodens sorgt für eine stabile elektrische Leistung und minimiert unerwünschte Signalstörungen.

Bodenhandhabungstechniken im PCB -Design

Eine ordnungsgemäße Erdung im PCB-Design ist erforderlich, um die Schaltungsstabilität aufrechtzuerhalten, die Lärm zu minimieren und eine langfristige Zuverlässigkeit zu gewährleisten.Eine gut geplante Grundlayout reduziert die elektrische Störung, verbessert das thermische Management und verbessert die Gesamtleistung.Im Folgenden finden Sie Schlüsseltechniken für eine effektive Bodentwicklung im PCB -Design.

Strom- und Bodenspuren optimieren

Die Platzierung und Routing von Strom- und Bodenspuren wirken sich direkt auf die Leistungsfähigkeit der Schaltung aus.Spuren sollten kurz und breit gehalten werden, um den Widerstand zu reduzieren und Spannungsabfälle zu minimieren.Ein Boden mit niedrigem Impedanz verhindert unerwünschte Rauschen und elektromagnetische Interferenzen (EMI), wodurch eine konsistente elektrische Leistung auf der gesamten Platine gewährleistet ist.

Segmentierung von PCB -Layouts zur Rauschreduzierung

Durch die Aufteilung der PCB in verschiedene Abschnitte für Strom-, Masse- und Signalverarbeitung wird das Übersprechen und die Interferenz reduziert.Durch die Trennung von digitalen Schaltkreisen mit hohen Frequenz von empfindlichen analogen Komponenten verhindert die Abbau der Signalqualität.Die ordnungsgemäße Layout-Partitionierung ist besonders wichtig bei Mischsignalkonstruktionen, bei denen digitales Schaltgeräusch die analoge Leistung beeinflussen kann.

Verwendung von Bodenebenen für das thermische Management

Hochleistungsschaltungen erzeugen Wärme, die, wenn sie nicht ordnungsgemäß abgelöst werden, die Komponenten beschädigen und die Leistung beeinträchtigen können.Bodenebenen dienen einem doppelten Zweck: Sie Stellen Sie einen elektrischen Returnpfad mit niedriger Impedanz an und wirken Sie als Wärmespreaker.Die Integration von Wärme -VIAS verbessert die Wärmeableitung weiter, indem überschüssige Wärme von riskanten Komponenten weggerichtet werden.

Stabilisierung der Kraft mit Entkopplungskondensatoren

Die Entkopplungskondensatoren tragen dazu bei, eine stabile Stromversorgung aufrechtzuerhalten, indem sie hochfrequentierte Rauschen herausgefiltert und einen schnellen Entladungsweg zum Boden ermöglicht.Wenn Sie diese Kondensatoren nahe an leistungsstärkeren Komponenten platzieren-wie Mikrocontroller und Spannungsregulatoren-Schwankungen, die den Betrieb des Schaltungsbetriebs stören könnten.

Routing -Signallinien zur Minimierung von Störungen

Signalspuren sollten sorgfältig weitergeleitet werden, um unnötige Kreuzungen zu vermeiden, die überwältigende oder Bodenspuren überwältigen.Durch die Kurz- und direkte Signalwege wird das Risiko einer elektromagnetischen Kopplung verringert und sorgt für saubere Datenübertragungen.Wenn möglich, sorgt das Laufsignalspuren über einer festen Grundebene zusätzliche Abschirmung und verbesserte Signalintegrität.

Abschluss

Das Konzept der Erdung ist grundlegend für die Stabilität und Sicherheit elektronischer Schaltkreise.Wie wir untersucht haben, dient die Erdung nicht nur als Sicherheitshang, indem er einen Pfad für Verwerfungsströme bietet und das Risiko eines elektrischen Schocks verringert, sondern auch eine Schlüsselrolle bei der Verbesserung der Gesamtleistung elektronischer Geräte.Egal, ob es sich um die Reduzierung von Rauschen in empfindlichen analogen Anwendungen oder die Stabilisierung der Spannung in digitalen Schaltungen handelt, es sind geeignete Erdungstechniken erforderlich.Die Erkennung und Implementierung der korrekten Erdungsverfahren im Schaltungsdesign und im PCB -Layout ist der Schlüssel, um optimale Funktionen und Sicherheit in elektronischen Systemen zu erreichen, was es zu einem nützlichen Thema für alle, die am Bereich der Elektronik beteiligt sind, zu einem nützlichen Thema machen.

Häufig gestellte Fragen [FAQ]

1. Was ist gemahlen in der Elektronik?

Masse oder GND ist ein Referenzpunkt in einem elektrischen Stromkreis, von dem Spannungen gemessen werden.Es ist ein allgemeiner Rückweg für den elektrischen Strom und dient als Nullspannungsreferenz.In praktischer Hinsicht hilft die Erde ein Schaltkreis bei der Stabilisierung der Spannungsniveaus, der Sicherheit und der Verbesserung der Leistungsleistung durch Verhinderung unerwarteter Spannungsschwankungen.

2. Was wird passieren, wenn kein gemahlener GND mit dem Stromkreis verbunden ist?

Wenn einer Schaltung eine ordnungsgemäße Bodenverbindung fehlt, können mehrere Probleme auftreten.Erstens kann die Stabilität der Spannung über Komponenten nicht garantiert werden, was zu unberechenbarem Verhalten oder Fehlfunktionen führt.Die Sicherheit wird auch beeinträchtigt, wenn das Potenzial für elektrischen Stoßdämpfer zunimmt.Ohne Boden hat überschüssiger Strom im Falle eines Fehlers keinen sicheren Weg zur Erde.Dies kann Schaltkomponenten beschädigen oder elektrische Brände verursachen.

3. Ist GND positiv oder negativ?

Der Boden wird herkömmlich als negativer Punkt oder als Nullspannungsreferenzpunkt in einer Schaltung angesehen, obwohl er technisch gesehen nicht "positiv" oder "negativ" ist.Es wirkt als Grundlinie, an der die positiven und negativen Spannungen gemessen werden.In einem Gleichstromkreis (DC) ist das negative Anschluss häufig mit dem Boden verbunden, und in einem Wechselstromsystem (AC) ist der Boden der neutrale Pfad für den Strom.

4. Wo kann man GND verbinden?

Der Boden sollte an einen Punkt in der Schaltung angeschlossen werden, an dem eine stabile und konsistente Referenzspannung erforderlich ist.Aus Sicherheitsgründen ist es auch mit der Erde (physikalische Erdung) verbunden, um alle Streuströme sicher von Ihnen und empfindlichen Komponenten zu kanalisieren.In elektronischen Geräten ist der Boden normalerweise mit dem Metallchassis oder einem speziellen Erdungsdraht im System verbunden.

5. Wie verhindert die Erdung einen elektrischen Fehler?

Die Erdung hilft, elektrische Verwerfungen zu verhindern, indem er den Erde mit niedrigem Resistenz liefert und überschüssiger Strom bei elektrischer Anstieg oder Verwerfung sicher in den Boden fließen kann.Dieser Schutzmechanismus hilft dabei, elektrische Stöcke zu vermeiden und Sie und die Geräte zu schützen.Darüber hinaus stabilisiert die Erdung die Spannungsniveaus im gesamten System und verringert das Risiko von Komponentenschäden aufgrund unerwarteter Spannungsspitzen.
