Alles, was Sie über NPN -Transistoren wissen müssen

NPN -Transistoren sind entscheidende Halbleitergeräte, die häufig zur Verarbeitung, Schalt- und Signalverarbeitung verwendet werden.Ihre Vielseitigkeit, Effizienz und breite Anwendbarkeit machen sie in der modernen Elektronik grundlegend.Das Verständnis ihrer Struktur, Funktionalität und praktischen Anwendungen bietet einen Einblick, warum sie in der heutigen Technologie unverzichtbare Komponenten sind.

Katalog

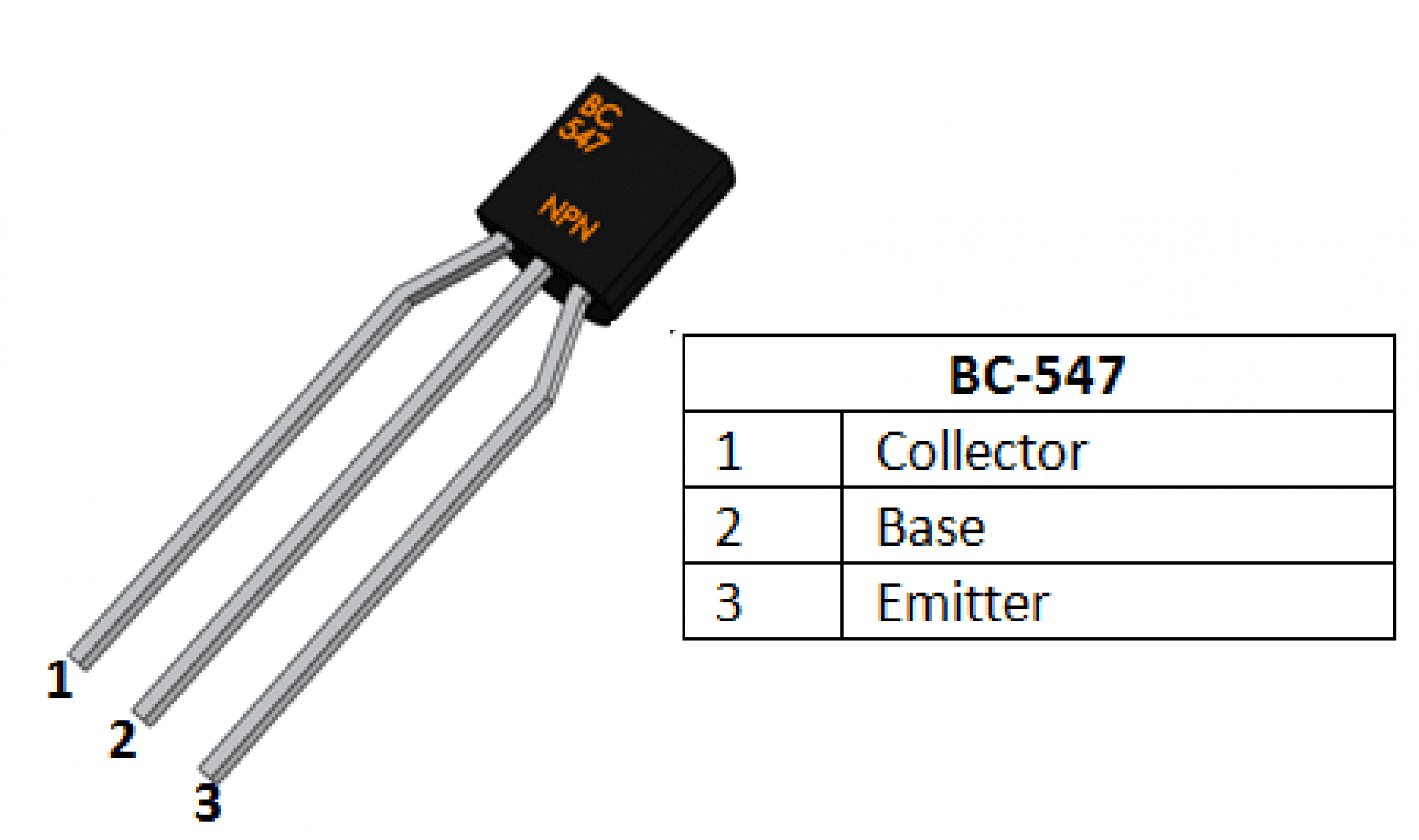

NPN -Transistoren verstehen

NPN -Transistoren, eine Art bipolarer Junction -Transistor (BJT), sind in elektronischen Schaltungen für Aufgaben wie Signalverarbeitung, Verstärkung und Schaltung wesentlich.Der Name "NPN" spiegelt die Anordnung seiner Halbleitermaterialien wider: zwei Schichten von N-Typen, die durch eine P-Typ-Schicht getrennt sind und eine Struktur erzeugen, die sein elektrisches Verhalten definiert.

Im Betrieb steuert ein kleiner Strom, der am Basisanschluss angewendet wird, einen größeren Stromfluss zwischen Kollektor und Emitter.Dies wird durch die PN -Übergänge innerhalb des Transistors erreicht.Wenn diese Verbindungen vorwärtsgerichtet sind, ermöglichen diese Kreuzungen den Strom, während umgekehrte Übergänge sie blockieren.Diese genaue Strommodulation macht NPN -Transistoren in Anwendungen wie Verstärker, Oszillatoren, Spannungsregulatoren und Schalter unverzichtbar.Die Fähigkeit der NPN -Transistoren, elektrische Signale effizient zu verstärken und zu steuern, macht sie sowohl in analogen als auch in digitalen Geräten entscheidend.Ihre kompakte Größe und hohe Leistung ermöglichen die Erstellung fortschrittlicher, zuverlässiger elektronischer Systeme, die moderne Technologie vorantreiben.

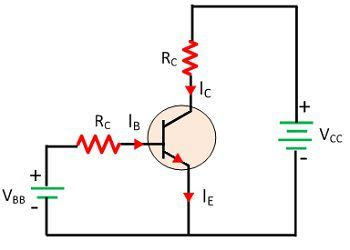

Schaltplan des NPN -Transistors

Das Schaltendiagramm eines NPN -Transistors unterstreicht seine Konfigurations- und Vorspannungsbedingungen.Der Collector-Base-Übergang ist umgekehrt vorgespannt, während der Emitter-Base-Übergang vorwärts gerichtet ist, eine Kombination, die für den ordnungsgemäßen Betrieb von entscheidender Bedeutung ist.Der Sammler ist mit einer positiven Spannungsversorgung verbunden und die Basis ist mit einer negativen Spannung verbunden.Mit diesem Setup kann ein kleiner Strom an der Basis einen viel größeren Strom steuern, der vom Kollektor zum Emitter fließt.Dieser Mechanismus ermöglicht es dem Transistor, als Schalter oder Verstärker zu fungieren.Siehe Bild unten.

Abbildung 2. Schaltplan des NPN -Transistors

Das Verständnis dieser Schaltungskonfiguration ist entscheidend für das Entwerfen zuverlässiger Systeme, sei es für die Signalverstärkung oder für die elektronische Schaltung.Die ordnungsgemäße Vorspannung gewährleistet die optimale Leistung des Transistors über eine Vielzahl von Anwendungen.

Arbeitsprinzip eines NPN -Transistors

Das Arbeitsprinzip eines NPN -Transistors beinhaltet die kontrollierte Bewegung freier Elektronen, um die Signalverstärkung und das Schalten zu ermöglichen.Die Amplifikation beginnt, wenn der Basis-Emitter-Übergang nach vorne vorbereitet ist, sodass ein externes elektrisches Feld das interne elektrische Feld überwinden kann.Dies führt dazu, dass sich Elektronen vom Emitter in die Basis bewegen.

Das folgende Schaltplan zeigt einen NPN-Transistor, der in ein Setup mit zwei Schaltungen mit der Bezeichnung "BE" (Base-Emitter) und "CE" (Collector-Emitter) integriert ist.

Abbildung 3. Arbeitsprinzip eines NPN -Transistors

Innerhalb der Basis zeigen die Elektronen zwei Verhaltensweisen:

• Rekombination: Ein kleiner Teil der Elektronen verbindet sich mit Löchern in der Basis, wodurch der Basisstrom erzeugt wird (ICH_B).

• Fluss zum Kollektor: Die Mehrheit der Elektronen umgeht die Basi (ICH_C).

Der Basisstrom wird durch den externen Schaltkreis kontinuierlich aufgefüllt, wodurch ein stetiger Betrieb beibehalten wird.Das Verhältnis des Sammlerstroms zum Basisstrom ICH_C/ ICH_B, bekannt als aktueller Gewinn (β) bleibt konstant und präsentiert die Effizienz des Transistors bei der Verstärkung kleiner Eingangsströme in viel größere Ausgangsströme.

Bedingungen für den richtigen Betrieb

Damit ein NPN -Transistor korrekt funktioniert, müssen bestimmte Bedingungen erfüllt sein:

- Die Basis-Emitter-Spannung (V_SEI) Muss 0 Volt überschreiten, um den Basis-Emitter-Übergang vorwärts zu bringen.

- Die Sammler-Emitter-Spannung (V_Ce) Muss mindestens 0,2 Volt betragen, um einen ordnungsgemäßen Betrieb im aktiven Bereich sicherzustellen.

NPN Transistor Construction

Ein NPN-Transistor besteht aus drei verschiedenen Schichten: zwei Halbleitern vom Typ N und einem P-Typ-Halbleiter.Diese Anordnung definiert seine Klassifizierung und ermöglicht seine Funktionalität.

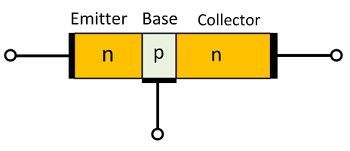

Abbildung 4. Konstruktion von NPN -Transistor

- Der Emitter stark dotiert, um eine dichte Quelle freier Elektronen bereitzustellen.

- Der Base ist leicht dotiert und sehr dünn und ermöglicht den gesteuerten Elektronenfluss.

- Der Kollektor Mäßig dotiert und größer, um die Wärmeableitung zu bewältigen und Elektronen effizient zu sammeln.

Diese geschichtete Struktur bildet ein "Sandwich" -Design, das für NPN -Transistoren charakteristisch ist.Kann der Emitter und der Sammler austauschen?Nein. Der Emitter ist für die Elektronenemission mit starkem Dotieren optimiert, während der Kollektor größer ist und für höhere Ströme und Wärmeableitungen ausgelegt ist.Wenn Sie sie austauschen, wird die Funktionalität des Transistors gestört, wodurch diese Konfiguration nicht übertrieben werden kann.

α- und β -Beziehung in einem NPN -Transistor

Der Betrieb eines NPN -Transistors wird durch zwei Schlüsselparameter definiert: A (Common-Base-Stromverstärkung) und β (Common-Emitter-Aktuelle Gewinn).Diese Parameter beschreiben die Beziehung zwischen den Strömen des Transistors - dem Auftragsstrom - (ICH_C), Basisstrom (ICH_B), und Emitter aktuell (ICH_e).

Schlüsselmerkmale:

• β = i_C/ ICH_B: Dies ist das Verhältnis des Kollektorstroms zum Basisstrom, was angibt, wie viel der Transistor den Eingangsstrom verstärkt.

• Typisch β Die Werte reichen von 50 bis 200 für Standard -NPN -Transistoren, wobei einige in speziellen Anwendungen 1000 erreichen.

Die Fähigkeit eines NPN -Transistors, kleine Basisströme in erheblich größere Kollektorströme zu verstärken, macht es zu einer effektiven Komponente für die Signalverstärkung.

Beispielberechnung:

Ein NPN -Transistor mit a β Der Wert von 200 wird verwendet, um eine Widerstandslast mit einem Kollektorstrom von 4 Ma zu wechseln.Um den Basisstrom zu berechnen (ICH_B):

Somit reicht ein kleiner Basenstrom von 20 µA aus, um einen Kollektorstrom von 4 Ma zu kontrollieren, was die Amplifikationsfähigkeit des Transistors zeigt.

NPN -Transistoranwendungen

Verstärkung

NPN -Transistoren werden bei der Signalamplifikation häufig verwendet.Durch die Anwendung eines kleinen Stroms oder einer Spannung auf den Basisanschluss steuern diese Transistoren einen viel größeren Strom, der vom Kollektor zum Emitter fließt.Dies macht sie bei Audioverstärkern unerlässlich, bei denen sie schwache Eingangssignale ankurbeln, um Lautsprecher oder Kopfhörer voranzutreiben und die Klangqualität und -volumen zu verbessern.

Umschalten

NPN -Transistoren fungieren als zuverlässige Schalter in elektronischen Schaltungen.Sie steuern den Stromfluss zwischen den Kollektor- und Emitterterminals und schalteten Schaltkreise ein oder aus.Wenn auf die Basis ausreichende Spannung angelegt wird, leitet der Transistor durch, sodass der Strom frei fließen kann.Dies macht sie zu einem wesentlichen Teil, um Schalter, Relaistreiber und digitale Logik -Gates zu betreiben, die die Grundlage vieler elektronischer Geräte bilden.

Schwingung

In Oszillatorschaltungen erzeugen NPN -Transistoren periodische Wellenformen wie Sinus, Quadrat und dreieckige Wellen.Diese Wellenformen sind bei Anwendungen wie HF -Kommunikationssystemen, Uhrengeneratoren und Audio -Synthesizer von entscheidender Bedeutung.NPN -Transistoren integriert in Rückkopplungsschleifen und erhalten kontinuierliche Oszillationen bei bestimmten Frequenzen, um eine präzise Signalzeit und die Erzeugung von Wellenform zu gewährleisten.

Spannungsregulierung

NPN -Transistoren sind Schlüsselkomponenten in Spannungsregulatoren, die trotz Abweichungen der Eingangsspannung oder Lastbedingungen eine stabile Ausgangsspannung beibehalten.Als Serienpasselemente schützen sie Geräte vor Spannungsspitzen oder Dips, um einen zuverlässigen Betrieb zu gewährleisten.Diese Anwendung ist für die Sicherheit und Effizienz elektronischer Systeme von entscheidender Bedeutung.

Signalverarbeitung

NPN -Transistoren spielen eine wichtige Rolle bei Signalverarbeitungsaufgaben wie Filterung, Modulation und Signalkonditionierung.Sie helfen dabei, relevante Informationen zu extrahieren, Rauschen zu reduzieren und die Frequenzen zu modulieren.Diese Anpassungsfähigkeit macht sie in Sensorsystemen, Audioausrüstung und Telekommunikation unverzichtbar, bei denen eine präzise Signalsteuerung erforderlich ist.

Temperaturerfassung

NPN-Transistoren werden auch in der Temperaturerfassung aufgrund des temperaturabhängigen Verhaltens ihrer Basis-Emitter-Spannung verwendet.Sie messen die Temperaturänderungen genau und machen sie nützlich für die Überwachung der industriellen Prozesse, die Umweltempfindung und den Schutz elektronischer Geräte.Diese Anwendung sorgt für eine optimale Leistung und verhindert eine Überhitzung.

Unterschiede zwischen NPN- und PNP -Transistoren

Das Verständnis der Unterschiede zwischen NPN- und PNP -Transistoren ist für die effektive Gestaltung und Implementierung von Schaltkreisen unerlässlich.Diese Unterschiede formen, wie die Transistoren in verschiedenen Systemen verbunden, verzerrt und betrieben werden.Die Unterscheidungen können in drei Schlüsselbereiche unterteilt werden: Materialzusammensetzung, Stromflussverhalten und Spannungsversorgungsanforderungen.

Abbildung 5. NPN -Transistor gegen PNP -Transistoren

Materialzusammensetzung:

Der Hauptunterschied zwischen NPN- und PNP -Transistoren liegt in der Art des Halbleitermaterials, das in ihren Emitterregionen verwendet wird, die die Art der Ladungsträger bestimmt.

NPN -Transistoren: Der Emitter besteht aus N-Typ-Material, das eine Fülle von freien Elektronen als Ladungsträger aufweist.

PNP -Transistoren: Der Emitter besteht aus P-Typ-Material, das eine hohe Konzentration von Löchern als Ladungsträger enthält.

Dieser Unterschied wirkt sich direkt aus, wie der Strom durch den Transistor fließt und die Polarität der für den Betrieb erforderlichen Spannungen.Beispielsweise hängen NPN -Transistoren vom Elektronenfluss ab, während PNP -Transistoren auf die Bewegung von Löchern angewiesen sind.Diese materiellen Eigenschaften sind für das Design und die Anwendung des Transistors von grundlegender Bedeutung.

Stromflussverhalten:

Die Richtung des Stromflusses und die Vorspannungsbedingungen des Basisanschlusss variieren zwischen NPN- und PNP -Transistoren und beeinflussen ihre Verwendung in verschiedenen Arten von Schaltungen.

NPN -Transistoren: Wenn die Basis im Verhältnis zum Emitter positiv voreingenommen ist, fließen Elektronen aus dem Emitter in die Basis.Die meisten dieser Elektronen umgehen die Basis und werden am Kollektorterminal gesammelt, was zu einem Stromfluss vom Kollektor zum Emitter führt.

PNP -Transistoren: Im Gegensatz dazu fließen die Löcher aus dem Emitter in die Basis, wenn die Basis relativ zum Emitter negativ verzerrt ist.Die meisten dieser Löcher umgehen die Basis und werden in den Kollektor gezogen, was zu einem Stromfluss vom Emitter zum Sammler führt.

Abschluss

NPN -Transistoren sind in der modernen Elektronik unerlässlich, da sie Signale, Schaltschaltungen und die effizienten Verarbeitung von Informationen verstärken können.Sie werden in allem verwendet, von Audioverstärkern bis hin zu Spannungsregulatoren, wodurch sie vielseitige und zuverlässige Komponenten sind.Zu verstehen, wie sie funktionieren und wie sie verwendet werden können, hilft beim Entwerfen besserer Geräte für die tägliche Technologie.Unabhängig davon, ob Sie über Elektronik lernen oder fortschrittliche Systeme erstellen, sind NPN -Transistoren ein wesentlicher Bestandteil, damit alles funktioniert.

Häufig gestellte Fragen [FAQ]

1. Wie scheitern NPN -Transistoren?Was sind einige gemeinsame Probleme?

NPN -Transistoren können aufgrund thermischer und elektrischer Spannungen scheitern.Zu den häufigen Problemen zählen der thermische Ausreißer, bei dem übermäßige Wärme den Kollektorstrom und die Temperatur, die Spannungssättigung erhöht, die die Kollektor-Emitter-Spannung im Sättigungsmodus verringert, sowie Durchbrüche, die durch Überspannung oder Überstrombedingungen verursacht werden.Um diese Probleme zu verhindern, verwenden Sie Kühlkörper, Kühlsysteme und Spannung oder Stromlimitschaltungen.

2. Welches ist besser beim Umschalten, NPN- oder PNP -Transistoren?

NPN-Transistoren sind in der Regel besser für die Umschaltung mit niedrigem Seite (wobei die Last mit der positiven Versorgung verbunden ist), während PNP-Transistoren ideal für eine hochseitige Schaltung sind (wobei die Last mit der negativen Versorgung verbunden ist).

3. Warum werden NPN -Transistoren in den meisten Schaltungen bevorzugt?

NPN -Transistoren werden bevorzugt, da sie gut mit gemeinsamen positiven Versorgungsspannungen zusammenarbeiten, die Verzerrungen vereinfachen und es einfacher erleichtern, sich in Standard -elektronische Designs zu integrieren.

4. Was ist die Basis-Emitter-Spannung, die für einen NPN-Transistor erforderlich ist?

Bei Silizium-NPN-Transistoren muss die Basis-Emitter-Spannung in der Regel etwa 0,7 V betragen, um die Basis-Emitter-Übergang zu leiten und eine Leitung zu ermöglichen.

5. Welche Materialien werden verwendet, um einen NPN -Transistor zu erstellen?

NPN-Transistoren werden unter Verwendung von Silizium oder Germanium als Basismaterial hergestellt, wobei Verunreinigungen wie Phosphor für N-Typ-Schichten und Bor für P-Typ-Schichten hinzugefügt werden, um die erforderlichen Doping und Funktionen zu erreichen.
