3-Wire-Kabelhandbuch für einen Doppelkondensator

Beim Entwerfen und Verwenden von elektrischen Geräten und Motoren ist es sehr wichtig, die richtige Verdrahtungsmethode auszuwählen.Drei-Wire-Kabel mit Dual-Kondensator-Verdrahtung ist in vielen Anwendungen aufgrund seiner hervorragenden Startleistung und hohen Betriebseffizienz beliebt.In diesem Artikel werden die Komponenten des Drei-Draht-AC-Dual-Kondensator-Schaltplans im Detail vorgestellt und seine Schlüsselkomponenten und technischen Details analysiert.

Der Startkondensator bietet ein hohes Startdrehmoment und hilft dem Motor, seinen Arbeitszustand schnell zu erreichen.Der Kapazitätswert des Startkondensators reicht normalerweise von Hunderten bis Tausenden von Mikrofaraden mit einer Spannungsbewertung zwischen 250 V und 450 V.Andererseits arbeitet der laufende Kondensator kontinuierlich und bietet eine stabile Phasenverschiebung und verbessert die Betriebseffizienz des Motors.Sein Kapazitätswert liegt typischerweise zwischen 5 und 50 Mikrofarads, wobei eine Spannung zwischen 370 V und 450 V ist.

Darüber hinaus wirken sich die Konstruktions- und Verbindungsmethode der Motorwicklungen und -klemmen erheblich auf die Gesamtleistung und Zuverlässigkeit des Motors aus.In diesem Artikel wird die technischen Details dieser Komponenten und ihre Bedeutung für praktische Anwendungen gründlich analysiert.

Katalog

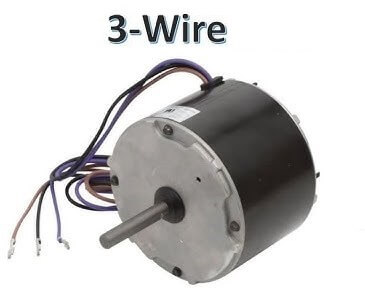

Abbildung 1: 3-Wire

Komponenten des 3-Draht-AC-Dual-Kondensator-Schaltplans

Der Startkondensator hilft dem Motor, schnell seine Betriebsgeschwindigkeit zu erreichen.Es hat typischerweise eine Kapazität von mehreren hundert bis mehrere tausend Mikrofaraden und arbeitet nur kurz während des Starts.Die Spannungsbewertung liegt in der Regel zwischen 250 V und 450 V.

Sobald der Motor seine Nenngeschwindigkeit erreicht hat, funktioniert der laufende Kondensator weiterhin und sorgt für eine stabile Phasenverschiebung.Dies verbessert die Betriebseffizienz und den Leistungsfaktor des Motors.Der laufende Kondensator hat normalerweise eine Kapazität zwischen 5 und 50 Mikrofaraden und muss über verlängerte Zeiträume zuverlässig funktionieren.Die Spannungsbewertung liegt im Allgemeinen von 370 V und 450 V.

Der Motor verfügt über zwei Wicklungsgruppen: die Hauptwicklung und die Hilfswicklung.Die Hauptwicklung verbindet sich direkt mit der Stromversorgung, während die Hilfswicklung über einen Kondensator verbunden ist, um eine Phasenverschiebung zu erzeugen.Die Anzahl der Kurven und der Drahtdurchmesser in diesen Wicklungen beeinflussen das Startdrehmoment des Motors, den Betriebseffizienz und den Leistungsfaktor erheblich.

Terminalblöcke dienen als Verbindungspunkte und erleichtern die Verkabelung zwischen den Kondensatoren, der Stromversorgung und den motorischen Wicklungen.Die Zuverlässigkeit und Haltbarkeit dieser Verbindungen hängt vom Material und Design der Terminalblöcke ab, die typischerweise aus hochtemperatur- und korrosionsbeständigen Materialien hergestellt werden.

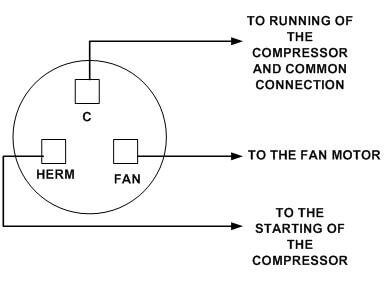

Abbildung 2: Komponenten des 3-Draht-AC-Dual-Kondensator-Schaltplans

Komponenten des Schaltplans

Gemeinsames Terminal (c)

Das gemeinsame Anschluss mit "C" verbindet sich mit dem gemeinsamen Kabel am Kondensator.Es fungiert als Brücke zwischen dem Lüfter und den versiegelten Kompressorschaltungen und stellt sicher, dass beide den gleichen Strompfad teilen.Diese Verbindung ist für den stabilen Betrieb des gesamten Systems von entscheidender Bedeutung.

Stellt den synchronen Betrieb von Lüfter und Kompressor sicher, indem ein gemeinsamer Bezugspunkt für die Strom- und Spannungsverteilung bereitgestellt wird.

Schließen Sie das gemeinsame Anschluss mit Schrauben oder Steckern an die gemeinsamen Drähte des Lüfters und des Kompressors an.Stellen Sie eine sichere Verbindung für einen guten Kontakt sicher.

Das Terminal muss dem Nennstrom und der Spannung des Systems standhalten.Verwenden Sie Materialien wie das Kupfer aus Dose zur Korrosionsbeständigkeit und eine bessere Leitfähigkeit.

Wenn das gemeinsame Terminal falsch angeschlossen ist, funktioniert der Lüfter und der Kompressor möglicherweise nicht synchron, was zu Problemen wie dem Versagen des Starts oder einer instabilen Funktionsweise führt.

Fanterminals (f)

Die Lüfterdrähte, die "F" gekennzeichnet sind, verbinden sich mit den Lüfterterminals am Kondensator, sodass der Lüftermotor die erforderliche Leistung für den ordnungsgemäßen Betrieb erhalten kann.Die korrekte Verbindung ist für den Start und den kontinuierlichen Betrieb des Lüftermotors von entscheidender Bedeutung.

Abbildung 3: Komponenten des Schaltplans

Befolgen Sie die Spezifikationen des Motorherstellers für die Kondensatorkapazität, typischerweise zwischen 5 und 20 Mikrofaraden, basierend auf der Nennleistung des Lüftermotors und der Startanforderungen.

Verwenden Sie Schweiß-, Schrauben oder Schnellverbindungsklemmen.Gewährleisten Sie einen guten Kontakt, um die Lockerheit zu vermeiden.

Der Lüftermotor benötigt einen großen anfänglichen Strom, um das Startdrehmoment zu überwinden und sich auf das schnelle Aufladen und die Entlassung des Kondensators zu stützen.Die Spannungsbewertung und die Kapazität des Kondensators müssen den Anforderungen des Lüftermotors entsprechen.

Falsche Lüfterdrahtanschlüsse können dazu führen, dass der Lüftermotor nicht ordnungsgemäß startet oder arbeitet und die Wärmeabteilung oder Luftzirkulation des Geräts beeinträchtigt.

Hermetische Terminals (H)

Die hermetischen Kompressordrähte mit "H" verbinden sich mit den hermetischen Terminals des Kondensators.Dies stellt sicher, dass der versiegelte Kompressormotor korrekt funktioniert.

Kondensatoren, die mit hermetischen Terminals verbunden sind, sind eine hohe Kapazität und reichen von 20 bis 100 Mikrofaraden, um den Start- und Betriebsbedarf des Kompressors zu erfüllen.

Versiegelte Kompressormotoren erfordern große Startströme und ein hohes Startdrehmoment.Kondensatoren müssen mit hohen transienten Strömen umgehen.

Verbindungen müssen sicher sein, um Vibrationen dem Kompressorbetrieb zu standhalten.Lose Verbindungen können die elektrische Leistung beeinflussen.

Falsch verbundene hermetische Anschlüsse können verhindern, dass der Kompressor ordnungsgemäß funktioniert und sich auf die Gesamtleistung und Effizienz des Geräts auswirkt.Häufige Kompressor -Herunterfahren oder -ausfälle beeinträchtigen die Kühl- oder Heizfunktionen und verringern die Zuverlässigkeit und Lebensdauer der Geräte.

Durch das Verständnis und die korrekte Verbindung dieser kritischen Terminals gewährleisten Sie einen effizienten und stabilen Gerätebetrieb und verbessern die Gesamtleistung und die Langlebigkeit.

Verdrahtungsverfahren

Identifizieren Sie vor dem Start die Kabel für gemeinsame (c), Lüfter (F) und hermetische Kompressor (H).Erkennen Sie die mit gemeinsamen (c), Fan (F) und Hermetic (H) gekennzeichneten Kondensatorterminals.Die ordnungsgemäße Identifizierung verhindert Kabelfehler und sorgt für korrekte Verbindungen.

Das gemeinsame Terminal (c) ist normalerweise für den Kondensator von zentraler Bedeutung, wodurch es einfacher ist, sich mit anderen Klemmen zu verbinden.Fan (f) und hermetische (H) -terminals werden basierend auf dem Kondensatordesign positioniert.

Verwenden Sie Markierungen und Etikettenpapier, um jede Zeile klar zu identifizieren, wodurch Verwirrung während der Verkabelung vermieden wird.

Schließen Sie den gemeinsamen Draht (c) an das gemeinsame Klemmen am Kondensator an.Verwenden Sie Terminalblöcke und Crimpable, um die Verbindung zu sichern und einen festen Kontakt zu gewährleisten.

Der gemeinsame Draht sollte den Gesamtstrom des Schaltkreises verarbeiten. Wählen Sie also einen Drahtdurchmesser aus, der den Nennstromanforderungen entspricht.Multi-Strang-Kupferdraht wird für eine bessere Leitfähigkeit und Haltbarkeit empfohlen.

Lüfterdraht (f) ConnectionConnect den Lüfterdraht (f) zum Lüfterterminal des Kondensators, um sicherzustellen, dass die Verbindung für die ordnungsgemäße Stromversorgung des Lüfters korrekt ist.

Halten Sie den Lüfterdrahtverbindung kurz, um den Spannungsabfall und den Energieverlust zu minimieren.Verwenden Sie mit hoher Temperatur und korrosionsresistenten Terminals zur langfristigen Stabilität.

Hermetic Compressor Draht (H) Verbindung verbinden Sie den hermetischen Kompressordraht (H) mit dem hermetischen Anschluss am Kondensator.Stellen Sie sicher, dass die Verbindung für das Start und den Betrieb des glatten Kompressors sicher ist.

Der Drahtdurchmesser muss den Startanforderungen des Kompressors erfüllen.Verwenden Sie qualitativ hochwertige Kupferdraht und Anschlüsse, um aufgrund des großen Startstroms eine gute Leitfähigkeit und mechanische Festigkeit zu gewährleisten.

Überprüfen Sie sorgfältig alle Verbindungen, um sicherzustellen, dass jeder Kabel korrekt ausgerichtet und fest angeschlossen ist.Überprüfen Sie die Verkabelung anhand der Spezifikationen des Herstellers, um die Sicherheit und Leistung der Geräte zu gewährleisten.

Führen Sie mindestens zwei Überprüfungen durch und verwenden Sie ein Multimeter, um den Widerstand der einzelnen Verbindung zu testen, um keine Kurzschaltungen oder schlechte Kontakte zu gewährleisten.

Testen Sie nach der Verkabelung das Gerät, indem Sie es schrittweise beladen, um sicherzustellen, dass alle Komponenten bei der Nennlast korrekt funktionieren.

Befolgen Sie beim Umgang mit elektrischen Komponenten immer Sicherheitsrichtlinien.Trennen Sie die Stromversorgung, bevor Sie die Verkabelungsarbeiten beginnen, um einen Elektroschock zu vermeiden.Suchen Sie sich professionelle Hilfe, wenn Sie sich über einen Aspekt der Verkabelung oder Installation nicht sicher sind.

Verwenden Sie einen Spannungstester, um zu bestätigen, dass die Ausrüstung vor der Verkabelung vollständig ausgeschaltet ist.

Tragen Sie isolierende Handschuhe und Schutzbrillen, um Elektroschock und mechanische Verletzungen zu vermeiden.

Stellen Sie sicher, dass der Arbeitsbereich trocken, frei von brennbaren Materialien ist und gut beleuchtet ist, um die Betriebsrisiken zu verringern.

Verstehen Sie die Nennspannung, den Strom und die Leistung des Motors zusammen mit den Spezifikationen für den Start und Laufkondensatoren.

Schließen Sie den Startkondensator parallel mit der Hilfswicklung des Motors an, die typischerweise durch einen Startrelais oder einen Zentrifugalschalter gesteuert wird.

Schließen Sie den Laufkondensator in Reihe zwischen der Hilfswicklung und der Stromversorgung an, um die motorische Effizienz aufrechtzuerhalten.

Schließen Sie den Stromkabel an die L- und N -Klemmen des Klemmenblocks an.

Schließen Sie die Enden des Startkondensators an die Start- und Endpunkte der sekundären Wicklung an.

Schließen Sie ein Ende des Laufkondensators mit dem Startpunkt der Sekundärwicklung und dem anderen Ende an den Startpunkt der Hauptwicklung an.

Stellen Sie sicher, dass alle Verkabelungen fest und sicher sind, um Lockerheit und Kurzstrecken zu vermeiden.

Überprüfen Sie die Kondensatorpolarität und die Spannungsbewertung Match -Motorparameter.

Überprüfen Sie die Verdrahtungskontinuität und -beständigkeit mit einem Multimeter, um keine Anomalien zu gewährleisten.

Überwachen Sie den Startprozess des Motors, um die rechtzeitige Entfernung des Startkondensators sicherzustellen.

Überprüfen Sie den Motorlaufstrom und die Motor -Temperatur, um sicherzustellen, dass sie innerhalb der Nenngrenze bleiben.

Passen Sie die Kondensatorkapazität anhand der Betriebsbedingungen an, um die Motorleistung zu optimieren.

3-Wire-AC-Dual-Kondensator-Verkabelungseigenschaften

Merkmale:

Das Dual -Kondensator -Design umfasst sowohl einen Startkondensator als auch ein laufender Kondensator, der während des Motorbetriebs unterschiedliche Zwecke serviert.Der Startkondensator wird während des Motorstarts verwendet, während der Laufkondensator während des kontinuierlichen Betriebs verwendet wird.

Die Anschlüsse sind als gemeinsam (c), Lüfter (f) und versiegelter Kompressor (H) bezeichnet.Die ordnungsgemäße Verbindung dieser Terminals gewährleistet den zuverlässigen Betrieb sowohl des Lüfters als auch des Kompressors.

Vorteile:

Der Startkondensator bietet ein hohes Drehmoment und ermöglicht es dem Motor, schnell und effizient zu starten.Dies verbessert die anfängliche Leistung des Motors.

Der laufende Kondensator verbessert den Leistungsfaktor und führt zu einer verbesserten Betriebseffizienz und einem verringerten Energieverbrauch während des kontinuierlichen Motorbetriebs.

Dieses Setup ist vielseitig und ideal für Anwendungen, die ein hohes Startdrehmoment und eine stabile Leistung erfordern, z. B. Klimaanlagen und HLK -Systeme.

Nachteile:

Der Verkabelungsprozess ist komplex und erfordert eine präzise Identifizierung und Verbindung jedes Terminals.Diese Komplexität kann die Installation und Wartung schwieriger machen.

Die Einbeziehung von Doppelkondensatoren erhöht sowohl die Komponenten- als auch die Wartungskosten und macht dieses Design teurer als einfachere Alternativen.

3-Wire-AC-Dual-Kondensator-Verkabelungsanwendungsszenarien

Drei-Draht-Kabel mit Dual-Maßnahmen für Elektrogeräte ist sehr wichtig für elektrische Geräte, die aufgrund des hohen Startdrehmoments und des Betriebseffizienz eine hohe Leistung und Zuverlässigkeit erfordern.Im Folgenden finden Sie eine detaillierte Analyse der wichtigsten Anwendungsszenarien:

Klimaanlageneinheit

Die Einheit muss die Trägheit des Kompressors und des Lüfters überwinden.Der Startkondensator liefert das erforderliche hohe Drehmoment, um ein Rapid -System -Startup zu erreichen.

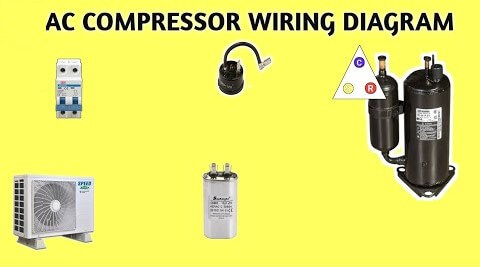

Abbildung 4: Klimaanlageneinheit

Das Klimaanlagensystem muss für eine lange Zeit stabil arbeiten.Der laufende Kondensator kann den Leistungsfaktor verbessern und den Energieverbrauch verringern.

Stellen Sie sicher, dass der Kompressor und der Lüfter effizient beginnen und ausführen, und verbessern Sie die Kühl- und Energieeffizienz.

In großen Systemen gewährleistet diese Verkabelung einen zuverlässigen und effizienten Betrieb und passt sich an komplexe Umweltanforderungen an.

HVAC System

Zu den HLK -Systemen gehören mehrere Ladungen wie Lüfter, Kompressoren und Pumpen, die synchron beginnen und ausführen müssen.

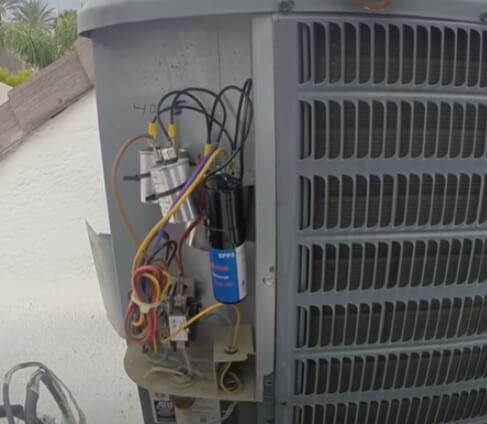

Abbildung 5: HLK -System

Der langfristige stabile Betrieb ist sehr wichtig für die Aufrechterhaltung der Temperatur und der Luftqualität.

Bieten Sie effiziente Start- und Betrieb in großen Gebäuden, um die Effizienz des Gesamtsystems zu gewährleisten.

Wird in industriellen Umgebungen verwendet, um einen stabilen Betrieb zu gewährleisten und die Luftqualitäts- und Temperaturkontrollanforderungen gerecht zu werden.

Kühlschrank- und Gefriergeräte

Der Kompressor muss häufig gestartet werden.Das hohe Startdrehmoment sorgt für einen schnellen und zuverlässigen Start jedes Mal.

Laufkondensatoren verbessern die Kompressoreffizienz und verringern den Stromverbrauch.

Stellen Sie während des Starts und Betriebs eine stabile Leistung sicher, verbessern Sie den Kühlungseffekt und verringern Sie den Energieverbrauch.

Stellen Sie eine effiziente und stabile Leistung zur Verfügung, um den kommerziellen Anforderungen an Kühlung und Kühllagerung gerecht zu werden.

Lüfter und Luftzirkulationsausrüstung

Langfristiger stabiler Betrieb ist erforderlich, und Run-Kondensatoren gewährleisten einen effizienten Betrieb von Motoren.

Verbessern Sie den Leistungsfaktor und reduzieren Sie die Stromschwankungen, reduzieren Sie Betriebsgeräusche.

Stellen Sie einen schnellen Start, einen stabilen Betrieb und eine effiziente Luftzirkulation in industriellen Umgebungen sicher.

Verbessern Sie die Effizienz und Stabilität von Luftreinigern und Haushaltsfans.

Ausrüstung Pumpen

Pumpen müssen beim Starten große Lasten überwinden, und Kondensatoren liefern das erforderliche Drehmoment.

Abbildung 6: Pumpenausrüstung

Pumpen laufen normalerweise lange und laufen Kondensatoren für die Effizienz und den Leistungsfaktor.

Stellen Sie einen schnellen Start und einen stabilen Betrieb der Inlandswasserversorgung und der Verstärkerpumpen sicher.

Bieten Sie einen effizienten Start und Betrieb großer Pumpen in industriellen Umgebungen, um den Produktionsbedarf zu decken.

Einzelkondensatorkabel

Die Verkabelung von Einzelkondensator ist eine einfache Motorverdrahtungsmethode, die bei elektrischen Geräten weit verbreitet ist, für die keine hohe Startleistung erforderlich ist.Im Folgenden finden Sie eine detaillierte Analyse seiner Merkmale, technischen Details, Vorteile, Nachteile und anwendbaren Szenarien.

Verwendet denselben Kondensator während des Motorstarts und Betriebs.

Die Kondensatoren reichen typischerweise zwischen 5 und 50 Mikrofaradien mit einer Spannung zwischen 370 V und 450 V.Wählen Sie den Kondensator basierend auf der Nennleistung und der Betriebsspannung des Motors.

Der Motor hat zwei Wicklungen.Die Hauptwicklung verbindet sich direkt mit der Stromversorgung, während die Hilfswicklung über einen Kondensator verbunden ist, um eine Phasenverschiebung zu erreichen.

Das Wickeldesign wirkt sich auf die Start- und Betriebseffizienz des Motors aus.Normalerweise ist der Hauptwicklungsdraht dicker und der Hilfswicklungsdraht dünner.

Das gemeinsame Terminal (c) verbindet die Stromversorgung und den Kondensator und bietet einen gemeinsamen potenziellen Referenzpunkt.

Stellen Sie eine feste Verbindung sicher, um Lockerheit oder schlechte Kontakt zu vermeiden, in der Regel mit Schrauben oder Plug-in-Anschlüssen.

Startterminal (en) verbindet den Kondensator und die Hilfswicklung, um eine ausreichende Phasenverschiebung beim Motorstart zu gewährleisten.

Verwenden Sie hochwertige Klemmen und Tools für eine zuverlässige Verbindung.

Run Terminal (R) wird direkt mit der Hauptwicklung verbunden, um einen stabilen Motorbetrieb nach dem Start zu gewährleisten.

Die Verbindung sollte den aktuellen Anforderungen des Motors erfüllen, wobei mehrstrangige Kupferdraht für eine bessere Leitfähigkeit und Haltbarkeit empfohlen wird.

Das Design vereinfacht den Verkabelungsprozess und erleichtert die Installation und Wartung.

Wenn Sie nur einen Kondensator verwenden, reduziert sie die Komponenten- und Wartungskosten.

Geeignet für kleine und mittelgroße Motoren mit niedrigen Startleistunganforderungen wie Lüfter, Pumpen und Lichtladermotoren.

Der Einzelkondensator kann kein hohes Startdrehmoment liefern, was zu langsamen Motorstarts führt.Es ist nicht für schwere Lasten oder häufige Startanwendungen geeignet.

Da der Kondensator sowohl in der Start- als auch in der Laufphase verwendet wird, kann er nicht separat optimiert werden, was zu einer geringeren Gesamtenergieeffizienz führt.

Diese Geräte erfordern kein hohes Startdrehmoment, und die Verkabelung von Einzelkondensatoren erfüllt ihre Startanforderungen.

Geeignet für Motoren mit leichten Ladungen und niedrigen Startanforderungen, wie z. B. kleine Haushaltsgeräte und leichte Industriegeräte.

In einer einphasigen Stromversorgungsumgebung bietet die Verkabelung von Einzelkondensator eine einfache Lösung.

Die Verkabelung von Einzelkondensatoren wird aufgrund ihrer einfachen Struktur und niedrigen Kosten in vielen kleinen und mittelgroßen elektrischen Geräten häufig verwendet.Obwohl die Startleistung und die Betriebseffizienz nicht so hoch sind wie die Verkabelung von Doppelkondensatoren, bietet Einzelkondensatorverkabelung eine zuverlässige und wirtschaftliche Lösung für viele Leichtlastanwendungen mit niedrigen Startanforderungen.Mit ordnungsgemäßer Installation und Wartung kann die Verkabelung von Einzelkondensator den normalen Betrieb des Motors effektiv sicherstellen.

Delta -Verkabelung (δ -Verkabelung)

Die Delta-Verkabelung ist eine übliche Methode, die in Industriegeräten und Hochleistungsmotoren verwendet wird.Im Folgenden finden Sie eine detaillierte Analyse seiner Merkmale, technischen Details, Vorteile, Nachteile und anwendbaren Szenarien.

Die drei Wicklungen sind in einer dreieckigen Konfiguration angeschlossen, wobei der Startpunkt jeder Wicklung mit dem Endpunkt eines anderen eine geschlossene Schleife bildet.

Die Leistungsparameter wie Startdrehmoment, Effizienz und Leistungsfaktor werden durch die Anzahl der Kurven und den Drahtdurchmesser der Wicklungen beeinflusst.

Jeder Terminal verbindet an der Kreuzung zweier Wicklungen.

Das Material- und Konstruktionsverbindungszuverlässigkeit und Haltbarkeit des Terminals.Hochtemperatur- und korrosionsbeständige Materialien werden typischerweise verwendet.

Die Delta-Verkabelung bietet ein höheres Startdrehmoment, wodurch es für hochstartige Lastanwendungen geeignet ist.

Alle Wicklungen sind sowohl während des Starts als auch beim Laufen aktiv und gewährleisten eine stabile und große Leistung.

Ideal für Hochleistungsmotoren und Hochleistungsgeräte, die in verschiedenen industriellen Umgebungen zuverlässig sind.

Der Startstrom ist groß und wirkt sich auf die Stromversorgung aus.Um dies zu verwalten, ist ein Softstarter oder andere Steuerungsgeräte erforderlich.

Das Verdrahtungsdesign und die Installation sind komplex und erfordern hohe technische Fähigkeiten und Präzision.

Erfordert eine dreiphasige Stromversorgung, steigende Gerätekosten und Komplexität der Installation.

Pumpen, Kompressoren und Lüfter.Diese Motoren erfordern ein hohes Startdrehmoment und einen stabilen Betrieb.

Krane, Förderbänder und schwere Maschinen.Diese Ausrüstung benötigt hohe Startlasten.

Produktionsliniengeräte und Verarbeitungsmaschinen.Die Delta-Verkabelung bietet eine stabile Leistung und einen effizienten Betrieb für die langfristige kontinuierliche Verwendung.

Sternverbindung (y Verbindung)

Sternenverbindung, auch als Y-Verbindung bekannt, ist eine weit verbreitete Methode für Dreiphasenmotoren, insbesondere in industriellen Geräten.Hier finden Sie einen detaillierten Blick auf die Merkmale, technischen Details, Vorteile, Nachteile und Anwendungsszenarien.

Jede der drei Wicklungen verbindet ein Ende mit der Stromversorgung und dem anderen Ende mit einem gemeinsamen neutralen Punkt und bildet eine Sternkonfiguration.

Die Anzahl der Kurven und Drahtdurchmesser jeder Wicklung wirkt sich direkt auf die Motorleistung aus, einschließlich des Startdrehmoments, der Betriebseffizienz und des Leistungsfaktors.

Jeder Klemme verbindet sich mit einem Ende einer motorischen Wicklung, wobei die anderen Enden am neutralen Punkt verbunden sind.

Die Zuverlässigkeit und Haltbarkeit des terminalen Materials und der Konstruktion Impact Anschluss mit hoher Temperatur- und korrosionsbeständiger Materialien, die typischerweise verwendet werden.

Die Sternverbindung hat einen niedrigeren Startstrom und verringert die Auswirkungen auf das Netzteil und das Stromnetz.

Die Motoren laufen reibungslos mit einer Sternverbindung, wodurch sie ideal für den langfristigen kontinuierlichen Betrieb ist.

Geeignet für verschiedene Lastbedingungen und stabil unter leichten und schweren Lasten.

Das Startdrehmoment ist niedrig und macht es für hohe Startdrehmomentanwendungen ungeeignet.

Während das Verdrahtungsdesign relativ einfach ist, erfordern präzise Verbindungen hohe technische Fähigkeiten und Installationsgenauigkeit.

Hohe Geräteanforderungen: Erfordert eine dreiphasige Stromversorgung, erhöht die Gerätekosten und eine Installationskomplexität.

Pumpen, Lüfter und Kompressoren, die einen reibungslosen Betrieb und einen niedrigen Startstrom benötigen.

Produktionsliniengeräte und Verarbeitungsmaschinen, bei denen eine stabile Leistung und der effiziente langfristige Betrieb von entscheidender Bedeutung sind.

Kleine Verarbeitungsgeräte und leichte Industriemaschinen mit leichten Ladungen und einen niedrigen Startstrom benötigen.

Die Sternverbindung wird aufgrund des niedrigen Startstroms und des reibungslosen Betriebs in Industriemotoren und kontinuierlichen Betriebsgeräten häufig eingesetzt.Obwohl es ein geringes Startdrehmoment aufweist, kann die ordnungsgemäße Installation und Wartung die Motorleistung und die Zuverlässigkeit erheblich verbessern.Für Szenarien, die einen niedrigen Startstrom und einen stabilen Betrieb erfordern, bietet Stern Connection eine effiziente und zuverlässige Lösung.

Abschluss

Durch die enge Untersuchung der Komponenten der 3-Draht-Kabel mit Dual-Kondensator-Verdrahtung erlangen wir ein technisches Verständnis der technischen Vorteile und der praktischen Anwendungen.Die Konfiguration der Startkondensatoren verbessert die Startleistung und die Betriebseffizienz des Motors effektiv und reduziert gleichzeitig den Energieverbrauch.

Häufig gestellte Fragen [FAQ]

1. Was sind die drei Terminals eines AC -Kondensators?

Auf einem Dual -Kondensator gibt es drei Hauptterminals mit der Bezeichnung C, Fan und Herm.Das "C" -Anminal steht für "Common" und stellt eine Verbindung zum Schütze her, wobei die Stromquelle in das System eintritt.Das Lüfterterminal verbindet sich mit dem Lüftermotor, und das Herm -Terminal verbindet den hermetisch versiegelten Kompressor.

2. Was passiert, wenn Sie einen Wechselstromkondensator falsch verdrahten?

Die falsche Verdrahtung eines Wechselstromkondensators kann schwerwiegende Schäden verursachen.Wenn die Spannung umgekehrt ist oder wenn der Spannung oder der Rippelstrom die Spezifikationen überschreitet, kann sie das Dielektrikum des Kondensators zerstören.Dies kann zu katastrophalen Fehlern wie Bränden oder Explosionen führen, insbesondere bei Elektrolytkondensatoren.

3. Ist es wichtig, welcher Draht wohin auf einen Kondensator geht?

Ja, es ist wichtig.Kondensatoren haben normalerweise zwei Metallplatten aus verschiedenen Materialien, die sich auswirken, wie sie aufgebaute Elektronen verwalten.Die richtige Polarität ist unerlässlich.Während einige Kondensatoren nicht polarisiert sind, erfordern die meisten die korrekte Polarität, und dies ist typischerweise auf dem Kondensator gekennzeichnet.

4. Kann ich einen 3-Draht-Kondensator durch einen 2-Draht ersetzen?

Nein, Sie können einen 3-terminalen Kondensator nicht direkt durch einen 2-terminalen.Sie können jedoch eine der Funktionen eines Doppelkondensators durch einen 2-terminalen Kondensator ersetzen.Wenn der Lüfter beispielsweise aufgrund eines fehlerhaften Kondensators in einem Dual-Setup nicht ausgeführt wird, können Sie einen 2-terminalen Kondensator hinzufügen, um die Lüfterfunktion zu übernehmen und gleichzeitig den vorhandenen 3-terminalen Kondensator für die anderen Funktionen beizubehalten.
