Umfassende Leitfaden zur Netzspannung

Die Versorgungsspannung ist die Grundlage für das Entwerfen und Betrieb elektronischer Schaltungen, um die ordnungsgemäße Funktionsweise von Komponenten sicherzustellen. Das Verwalten dieser Spannungen ist für eine optimale Leistung und Zuverlässigkeit wichtig. In diesem Leitfaden wird die verschiedenen Versorgungsspannungen, ihre Rollen und ihre Relevanz für elektronische Systeme beschrieben.

In elektronischen Schaltungen steht VCC normalerweise für eine positive Versorgungsspannung.VDD bezieht sich auf die digitale Versorgungsspannung.Vee ist eine negative Spannungsversorgung.VSS steht für Bodenreferenzspannung.GND ist der gängige Grundpunkt für die Spannungsmessung und die Signalverarbeitung. Das Verständnis dieser Begriffe ist für die Verwendung elektronischer Produkte von grundlegender Bedeutung.

Die ordnungsgemäße Spannungsregelung trägt zum stabilen Betrieb elektronischer Komponenten bei. Falsche Spannungsniveaus können zu Fehlfunktionen führen, die Lebensdauer der Komponenten verkürzen und Schäden verursachen. Dieser Leitfaden befasst sich mit häufigen Missverständnissen über die Versorgungsspannung, die Verbesserung Ihres Verständnisses und die Verbesserung des Schaltungsdesigns.

Katalog

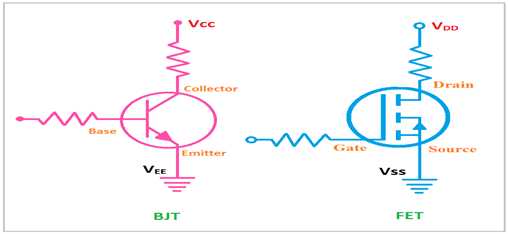

Abbildung 1: Stromversorgungsstruktur

Stromversorgungsspannungen Übersicht

Bei der Arbeit mit elektronischen Schaltungen trägt das Verständnis der Stromversorgungsspannungen zu einer optimalen Leistung und Zuverlässigkeit.In diesem detaillierten Leitfaden werden die wichtigsten Aspekte verschiedener Netzteilspannungen und ihre Rolle in elektronischen Systemen untersucht.

Was sind VCC, VDD, VEE, VSS und GND?

In elektronischen Schaltkreisen ist das Verständnis von Spannungsbezeichnungen wie VCC, VDD, VEE, VSS und GND wichtig für das Entwerfen und Fehlerbehebungssysteme.Jede Bezeichnung dient einem einzigartigen Zweck innerhalb einer Schaltung für die richtige Funktionalität und Leistung.

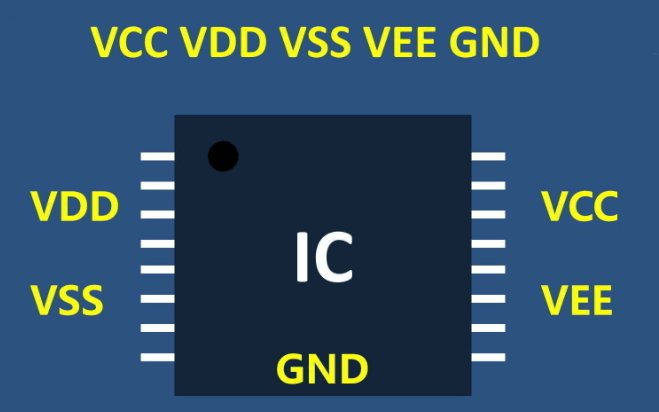

Abbildung 2: Einführung in VCC, VDD, VSS, VEE, GND in der Schaltung

VCC bezieht sich auf die positive Spannungsversorgung."CC" stammt von bipolaren Übergangtransistoren (BJTs) und steht für "Kollektorstrom".In modernen Schaltkreisen bezeichnet VCC die primären positiven Versorgungsspannungsspannungs -aktiven Komponenten wie Transistoren und integrierte Schaltkreise (ICs).Zu den gemeinsamen Werten gehören 3,3 V, 5 V und 12 V.Für ICS bietet VCC die Leistung für Logikoperationen und Datenverarbeitung.Entkopplungskondensatoren und Spannungsaufsichtsbehörden mit niedriger Nutzung tragen dazu bei, die VCC-Stabilität aufrechtzuerhalten, insbesondere in hochfrequenten digitalen Schaltkreisen.

VDD repräsentiert die digitale Versorgungsspannung.Der Begriff stammt von Feldeffekttransistoren (FETs), wobei "DD" für "Abflussstrom" steht.VDD spielt digitale Logikschaltungen, einschließlich Mikrocontroller und Speicherchips.Die typischen Werte reichen von 1,8 V bis 5 V, was den Trend zu niedrigeren Spannungen in modernen, energieeffizienten Designs widerspiegelt.Ein stabiler VDD behält die Signalintegrität bei und reduziert das Rauschen in digitalen Schaltkreisen, um eine zuverlässige Datenverarbeitung und -speicher zu gewährleisten.

Vee steht für die negative Spannungsleistung.Die Vees werden üblicherweise in analogen Schaltungen verwendet, um das negative Potential für OP -Verstärker und andere analoge Komponenten bereitzustellen. Die negative Versorgung ermöglicht es diesen Komponenten, den Spannungsschwung zu erreichen, der für die ordnungsgemäße Signalverarbeitung und -verstärkung erforderlich ist. Das Erzeugen von VEE erfordert in der Regel Komponenten wie eine Ladungspumpe oder ein invertierender Regler, um die positive Spannung in die erforderliche negative Versorgung umzuwandeln. Diese negative Versorgung ist wichtig für Anwendungen, die eine bipolare Stromversorgung erfordern, um die Wechselstromsignale genau zu verstärken. Ingenieure müssen die negative Stromversorgung entwickeln, um einen ausreichenden Strom zu bieten und die Stabilität unter unterschiedlichen Lastbedingungen aufrechtzuerhalten.

VSS gibt die Bodenreferenzspannung an. In der FET -Terminologie steht "SS" für "Quellangebot".VSS dient als gemeinsamer Referenzpunkt, um sicherzustellen, dass alle Komponenten eine konsistente Spannungsmessreferenz aufweisen. Richtige Erdungstechniken halten die Schaltungsstabilität und minimieren die Rauschen. Das Verbinden von VSS mit einem einzigen Punkt (oft als "Sternboden" bezeichnet) verhindert Erdschleifen und sorgt für ein stabiles Referenzpotential. Tatsächlich ist VSS mit dem Quellanschluss im FET verbunden und wirkt als Null-Volt-Referenz, aus dem andere Spannungen gemessen werden. Bei hochfrequenten oder hochpräzisen Anwendungen können gute Erdungspraktiken störende und eine genaue Signalverarbeitung effektiv verhindern.

GND bezieht sich auf den Boden oder den gemeinsamen Punkt in einer Schaltung.Es ist der Bezugspunkt, an dem alle anderen Spannungen gemessen werden und als Rückweg für den Strom in der Schaltung dienen.In praktischen Anwendungen ist GND in vielen Systemen mit dem Gehäuse oder dem Erdboden verbunden, wodurch ein Pfad für Verwerfungsströme und die Sicherheit der Sicherheit gewährt wird.Die ordnungsgemäße Erdung verhindert Rausch- und Signalabbau und sorgt für die allgemeine Stabilität des elektronischen Systems.Ingenieure müssen das Erdungssystem so entwerfen, dass die aktuellen Anforderungen des Schaltkreises erledigt werden und ein stabiles Referenzpotential für alle Komponenten bereitstellen.

Das Verständnis dieser Spannungsbezeichnungen - VCC, VDD, VEE, VSS und GND - ist für alle, die mit elektronischen Schaltungen arbeiten, von grundlegender Bedeutung.Sie bilden das Rückgrat der Leistungsverteilung und stellen sicher, dass jede Komponente die entsprechenden Spannungsniveaus für einen optimalen Betrieb erhält.

Bedeutung der ordnungsgemäßen Spannungsregelung

Die Spannungsregelung hält die Spannungsniveaus innerhalb bestimmter Grenzen und gewährleistet die zuverlässige Leistung elektronischer Geräte.Schwankungen, die jenseits der entworfenen Schwellenwerte über die elektronischen Komponenten hinaus belasten können, führen zu Fehlfunktionen, einer verringerten Lebensdauer oder sogar zu dauerhaften Schäden.Spannungsregulatoren liefern eine konstante Ausgangsspannung, unabhängig von Schwankungen der Eingangsspannung oder Lastbedingungen.

Der Schutz sensibler Komponenten wie integrierte Schaltkreise (ICs) und Mikrocontroller beruht auf präzisen Spannungsniveaus.Das Überschreiten der angegebenen maximalen Spannung kann zu Überhitzung und Schäden führen, während eine unzureichende Spannung zu einem unregelmäßigen Verhalten oder einem fehlerhaften Verhalten führen kann.Zuverlässige Spannungsregelung stellt sicher, dass jede Komponente die entsprechende Spannung erhält und die Zuverlässigkeit des Gesamtsystems verbessert.

Die ordnungsgemäße Spannungsregelung erweitert auch die Langlebigkeit elektronischer Geräte.Komponenten, die in ihrem optimalen Spannungsbereich arbeiten, dauern tendenziell länger.Selbst kleinere Abweichungen können im Laufe der Zeit kumulative Schäden verursachen, was zu vorzeitiger Verschleiß führt.Beispielsweise verschlechtern die elektrolytischen Kondensatoren schneller, wenn sie einer übermäßigen Spannung ausgesetzt sind.Stabile Spannungsniveaus minimieren die Belastung dieser Komponenten und verlängern die Betriebsdauer des Systems.

Die systemweite Stabilität ist ein weiterer Vorteil der Spannungsregulierung.In komplexen Systemen wie Computern und Kommunikationsgeräten verhindert eine konsistente Stromversorgung Störungen, die weit verbreitete Fehlfunktionen verursachen können.Spannungsregulatoren glätten Schwankungen und bieten eine stetige Stromversorgung, die für die Aufrechterhaltung der Datenintegrität und zur Verarbeitungsgenauigkeit erforderlich ist.

Effiziente Spannungsregulatoren verbessern auch die Energieeffizienz, indem sie den Stromverlust reduzieren und die thermischen Belastungen senken.Dies führt zu verringerten Kühlanforderungen und erheblichen Energieeinsparungen, insbesondere in großflächigen Installationen.Durch die Einbeziehung robuster Spannungsregulierungsmechanismen können die Ingenieure die Leistung und Zuverlässigkeit elektronischer Geräte verbessern, wodurch sie widerstandsfähiger gegen Spannungsschwankungen und andere Leistungsfragen sind.

Häufige Missverständnisse über Stromversorgungsspannungen

Das Verständnis der Versorgungsspannungen erleichtert das Design und die Fehlerbehebung elektronischer Schaltungen. Viele Anfänger verwechseln oft die unterschiedlichen Versorgungsspannungen oder übersehen ihre Bedeutung, was zu Fehlern und Ineffizienz führt. Durch die Bekämpfung dieser Missverständnisse kann Ihr Verständnis der Versorgungsspannungen und ihre Rolle bei der Schaltungsdesign verstärkt werden.

Missverständnis 1: austauschbare Verwendung von Spannungsbezeichnungen

Ein häufiges Missverständnis ist die austauschbare Verwendung von VCC, VDD, VEE, VSS und GND.Jedes von diesen spielt eine spezifische Rolle in einer Schaltung, und die Verwendung von dieser austauschbar zu einem falschen Schaltungsverhalten oder zu beschädigten Komponenten.

Betrachten Sie beispielsweise eine einfache Schaltung mit einem BJT und einem Mikrocontroller.Der Kollektor des BJT könnte mit VCC (5 V) verbunden sein, während der Mikrocontroller auf einem separaten VDD (3,3 V) arbeitet.Das Verwechseln dieser Spannungen kann zu einer unzureichenden Leistung für den Mikrocontroller oder zu einer übermäßigen Spannung führen, die die BJT beschädigen könnte.Die praktische Erfahrung zeigt, dass sorgfältige Kennzeichnung und Überprüfung der Spannungspegel mit einem Multimeter, bevor die Schaltung mit Strom versorgt wird, diese Fehler verhindern kann.Eine solche sorgfältige Überprüfung kann Komponenten vor Beschädigungen sparen und sicherstellen, dass die Schaltungsfunktionen wie beabsichtigt sind.

Missverständnis 2: Unterschätzung der ordnungsgemäßen Spannungsregulierung

Ein weiteres häufiges Missverständnis besteht darin, die Rolle der ordnungsgemäßen Spannungsregulierung zu unterschätzen.Anfänger können annehmen, dass jede Spannungsquelle nahe dem gewünschten Wert angemessen ist.Eine unsachgemäße Spannungsregelung kann jedoch zu Schwankungen führen, die elektronische Komponenten betonen und Fehlfunktionen, verringerte Lebensdauer oder irreversible Schäden verursachen.Spannungsregulatoren liefern trotz Abweichungen der Eingangsspannung oder Lastbedingungen eine stabile Ausgangsspannung.

Praktisch stellt die Verwendung eines Spannungsreglers wie der LM7805 für einen 5 -V -Ausgang sicher, dass die Spannung stabil bleibt, auch wenn der Eingang zwischen 7 V und 12 V variiert.Ohne eine solche Regulierung kann eine direkte Stromquelle schwankende Spannung liefern, was zu einer Überhitzung sensibler ICs oder einem unregelmäßigen Verhalten in digitalen Schaltkreisen führt.Ingenieure verwenden häufig Entkopplungskondensatoren in der Nähe von IC -Leistungsstiften, um transiente Spikes herauszufiltern, die Spannung weiter zu stabilisieren und die Komponenten zu schützen.

Missverständnis 3: Verwirrung über Boden (GND) und Bodenreferenzspannung (VSS)

Es gibt oft Verwirrung über die Rolle von Boden (GND) und Bodenreferenzspannung (VSS).Während sich beide auf Erdung beziehen, unterscheiden sich ihre spezifischen Anwendungen.GND ist der gemeinsame Grundpunkt in einer Schaltung und dient als Referenz für alle Spannungsmessungen und der Rückweg für Strom.VSS hingegen wird normalerweise in FET -Schaltungen als Quellversorgung verwendet.Eine falsche Erdung kann zu Problemen wie Bodenschleifen führen, die Rauschen einführen und die Signalintegrität beeinträchtigen.

Zum Beispiel kann in einer gemischten Signal-PCB mit analogen und digitalen Schaltungen die Trennung der analogen und digitalen Gründe und das Anschließen an einem einzelnen Punkt verhindern, dass Geräusche von den digitalen Schaltungen die analogen Signale beeinflussen.Die Verwendung einer Bodenebene auf der Leiterplatte und das Anschließen aller Bodenstifte mit dieser Ebene kann auch das Rauschen reduzieren und die Gesamtleistung verbessern.

Missverständnis 4: Die Spannungsstufen nicht den Komponentenspezifikationen übereinstimmen

Anfänger verstehen möglicherweise nicht vollständig, wie wichtig es ist, Spannungsniveaus für Komponentenspezifikationen zu erreichen. Jede Komponente ist so konzipiert, dass sie innerhalb eines bestimmten Spannungsbereichs arbeitet, und überschreiten diese Grenzwerte möglicherweise zu Überhitzung, unregelmäßigem Verhalten oder einem Ausfall. Es ist wichtig, die Spannungsspezifikationen von Komponenten zu verstehen und eine zuverlässige Schaltungsdesign zu gewährleisten, die die Stromversorgung dieser Anforderungen entspricht.

Beispielsweise arbeitet ein ATMEGA328 -Mikrocontroller innerhalb eines Spannungsbereichs von 1,8 V bis 5,5 V.Die Versorgung mit 6 V kann zu sofortigen Schäden führen, während nur 1,5 V verhindern, dass es anfängt.Das Lesen von Datenblättern und die doppelte Überprüfung der Stromversorgungseinstellungen, bevor das Verbinden von Komponenten diese Probleme verhindern.

Missverständnis 5: Ignorieren von Spannungswellen und Rauschen

Es gibt oft einen Mangel an Bewusstsein für die Auswirkungen von Spannungswelligkeit und Rauschen.Spannungsripple bezieht sich auf kleine, unerwünschte Variationen des Ausgangs eines Gleichstroms, während das Rauschen aus zufälligen Schwankungen besteht, die durch elektromagnetische Interferenzen (EMI) und andere Faktoren verursacht werden.Sowohl Ripple als auch Rauschen können die Leistung empfindlicher Komponenten beeinflussen, was zu Fehlern und Instabilität führt.

Die Implementierung von Filter- und Entkopplungstechniken kann diese Probleme mindern.Wenn Sie beispielsweise einen 100UF-Elektrolytkondensator über die Stromversorgungsschienen platzieren, können Sie eine niederfrequente Ripple glätten, während ein 0,1-u-Keramikkondensator in der Nähe eines IC Hochfrequenzrauschen filtern kann.Diese Praktiken tragen dazu bei, eine stabile Spannung aufrechtzuerhalten und den zuverlässigen Betrieb des gesamten Stromkreises sicherzustellen.

Spannungsniveaus und ihre Funktionen

VCC versorgt aktive elektronische Komponenten wie Transistoren, ICs und Mikrocontroller.Diese Komponenten benötigen spezifische Spannungsniveaus, um effizient und zuverlässig zu funktionieren.Zu den häufigen VCC -Werten gehören 3,3 V, 5 V und 12 V, die jeweils unterschiedliche Funktionen in elektronischen Systemen bedienen.Um die Stabilität und eine konsistente Leistung aufrechtzuerhalten, werden verschiedene Spannungsregulierungsmethoden verwendet.Lineare Regulatoren, Schaltregulatoren und Spannungsreferenzen helfen dabei, die VCC -Werte innerhalb bestimmter Toleranzen zu kontrollieren.Wenn Sie beispielsweise mit einem Mikrocontroller arbeiten, der 5 V benötigt, kann ein linearer Regler wie der LM7805 verwendet werden, um einen konstanten 5 -V -Ausgang aus einer höheren Eingangsspannung zu gewährleisten, um einen zuverlässigen Betrieb zu gewährleisten.

Abbildung 3: Spannungsniveau

VDD ist sehr wichtig für die Signalintegrität und die Rauschimmunität in digitalen Schaltungen. Digitale Schaltkreise, einschließlich Mikrocontroller und Prozessoren, basieren auf VDD, um konsistente Logikwerte aufrechtzuerhalten.Jede Schwankung in VDD kann Datenbeschädigungen, Zeitfehler und Gesamtschaltungsinstabilität verursachen. Um VDD stabil zu halten, sind eine qualitativ hochwertige Stromversorgung und angemessene Entkopplungskondensatoren erforderlich. Wenn Sie beispielsweise einen 0,1UF-Keramikkondensator in der Nähe des Stromnadels eines Mikrocontrollers platzieren, kann das herausfilternde Hochfrequenzrauschen herausgefiltert werden. Robuste Spannungsregulationstechniken spielen auch eine Rolle bei der Aufrechterhaltung der erforderlichen Spannungsniveaus und der Verhinderung von Problemen wie Signalabbau und fehlerhafter Datenbehandlung.

Vee liefert die negative Spannungsversorgung, die häufig in analogen Schaltungen und operativen Verstärkern verwendet wird.Es erzeugt die für den ordnungsgemäße Schaltungsbetrieb benötigten Spannungsunterschiede, sodass Komponenten innerhalb ihrer angegebenen Spannungsbereiche funktionieren können.In analogen Schaltungen hilft VEE dabei, die notwendigen Vorspannungsbedingungen zu erreichen, und unterstützt den Betrieb von Differentialverstärkern, Filtern und anderen analogen Verarbeitungselementen.Das Stabilen von VEE ist für eine genaue Signalverarbeitung und die Minimierung der Verzerrung wichtig.Präzisionsspannungsreferenzen und Nutzungsnahrungsmittel werden verwendet, um VEE in gewünschten Toleranzen zu halten.Beispielsweise wird ein operativer Verstärker, der eine ± 12 -V -Versorgung erfordert, seine negative Schiene mit Vee angeschlossen, um die Linearität und Leistung zu gewährleisten.

VSS wirkt als gemeinsamer Rückweg für Strom innerhalb der Schaltung. Es trägt zur ordnungsgemäßen Funktion der elektronischen Komponenten und der Gesamtkreisstabilität bei. Stabiles VSS stellt sicher, dass alle Spannungsniveaus innerhalb des Stromkreises korrekt referenziert werden. Bei digitalen und analogen Schaltungen minimiert die Aufrechterhaltung einer sauberen und stabilen Bodenreferenz das Geräusch und verhindert Bodenschleifen, wodurch die Signalintegrität verbessert wird. Es sind geeignete Erdungstechniken (z.Effektive Layoutpraktiken im PCB -Design, wie die Trennung von analogen und digitalen Gründen, können dazu beitragen, Störungen und Übersprechen zu verringern. Wenn Sie beispielsweise alle Bodenstifte mit einer Erdungsebene auf der PCB anschließen, kann die Gesamtkreisleistung erheblich verbessern.

Konstruktionsüberlegungen für Stromversorgungsspannungen

Bei der Gestaltung einer Schaltung ist es wichtig, die Versorgungsspannung mit den Komponentenspezifikationen in Einklang zu bringen und entsprechende Toleranzmargen einzubeziehen. Diese Praxis macht Variationen aus und verhindert Unterspannungs- oder Überspannungsbedingungen, die die Leistung oder Schäden beeinflussen könnten. Komponenten haben spezifische Spannungsbereiche für einen optimalen Betrieb. Durch die korrekte Versorgungsspannung wird sichergestellt, dass Komponenten ordnungsgemäß funktionieren und die Gesamtkreisstabilität und -zuverlässigkeit beibehalten.

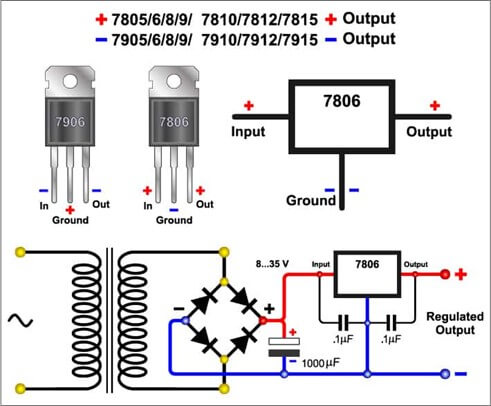

Abbildung 4: Hauptüberlegung für das Stromversorgungsdesign

Wenn beispielsweise eine Komponente mit 5 V mit einer Toleranz von ± 5%am besten funktioniert, entwerfen Sie Ihr Stromversorgung, um zwischen 4,75 V und 5,25 V zu liefern.Verwenden Sie Spannungsregulatoren, die diesen Bereich unter unterschiedlichen Lasten und Eingangsbedingungen beibehalten können.

Spannungswelligkeit und Rauschen können die Leistungsleistung erheblich beeinflussen, was zu Fehlern und Instabilität führt. Die Implementierung von Filter- und Entkopplungstechniken kann dazu beitragen, diese Probleme zu mildern und eine saubere, stabile Stromversorgung zu gewährleisten.

Verwenden Sie praktisch elektrolytische Kondensatoren, um niederfrequente Welligkeits- und Keramikkondensatoren zu glätten, um Hochfrequenzrauschen zu unterdrücken.Platzieren Sie beispielsweise einen 100UF -Elektrolytkondensator in der Nähe des Leistungseingangs, um Ripple zu verarbeiten, und einen 0,1UF -Keramikkondensator in der Nähe empfindlicher ICs zur Rauschunterdrückung.

Die Einbeziehung von Schutzmechanismen gegen Überspannung und Unterspannung ist der Schlüssel zum Schutz der Komponenten vor Spannungsspitzen und Dips.Überspannungsschutz wie Klemmdioden oder transiente Spannungssuppressoren (Fernsehgeräte) verhindert Schäden, indem die übermäßige Spannung begrenzt wird.Der Unterspannungsschutz sorgt dafür, dass die Komponenten genügend Strom erhalten, um korrekt zu arbeiten, und häufig unter Verwendung von Unterspannungssperrschaltungen.

Verwenden Sie beispielsweise eine TVS -Diode, um vor plötzlichen Spannungsspitzen und einem Spannungsleiter -IC zu schützen, um die Versorgungsspannung zu überwachen und die Schaltung abzuschalten, wenn die Spannung unter einem kritischen Niveau fällt.Diese Schutzmaßnahmen verbessern die Systemzuverlässigkeit und verlängern die Lebensdauer der Komponenten.

Elektrisches Rauschen stammt aus Quellen wie elektromagnetischen Interferenzen (EMI), Funkfrequenzinterferenz (RFI) und durchgeführtem Rauschen.Der erste Schritt zur Minderung von Rauschen besteht darin, seine Quellen zu identifizieren.

Kapazitive Filter: Wirksam für die Unterdrückung von Hochfrequenzrauschen.

Induktive Filter: Wirksam gegen niedrigeres Frequenzrauschen.

Aktive Filter: Verwenden Sie operative Verstärker und passive Komponenten, um bestimmte Rauschfrequenzen zu zielen und einstellbare Filterung bereitzustellen.

Beispielsweise kann ein kapazitiver Filter einen 0,1UF-Keramikkondensator verwenden, um Hochfrequenzrauschen zu unterdrücken, während ein induktiver Filter einen Induktor in Serie mit der Stromleitung verwenden kann, um niederfrequente Rauschen herauszufiltern.Aktive Filter können mit OP-Ampere ausgelegt werden, um die EMI aus der nahe gelegenen Elektronik spezifisch abzuzielen und zu reduzieren.

Diese Filter verbessern die Signalklarheit und verringern die Störungen, um sicherzustellen, dass die Stromversorgung der Schaltung eine saubere und stabile Spannung liefert.

Ein wirksames thermisches Management kann die Spannungsstabilität aufrechterhalten und verhindern, dass der Regler eine Überhitzung überhitzt.

Kühlkörper: Bringen Sie Kühlkörper an Spannungsregulatoren an, um die Wärme zu zerstreuen.

Luftstrom: Stellen Sie einen angemessenen Luftstrom um Komponenten sicher, um das Abkühlen zu unterstützen.

Befestigen Sie beispielsweise einen Kühlkörper an einem linearen Regler, um die Wärme abzulösen, und positionieren Sie den Regler an einem Ort mit gutem Luftstrom.

Komponenten wie Spannungsregulatoren und Leistungstransistoren haben spezifische thermische Grenzwerte.Es ist notwendig, Schaltkreise zu entwerfen, die die Komponententemperaturen innerhalb sicherer Schwellenwerte halten.Implementieren Sie Temperaturkompensationstechniken und Überwachungssysteme, um den Schaltungsvorgang als Reaktion auf Temperaturschwankungen anzupassen.

Verwenden Sie beispielsweise einen Temperatursensor, um die Umgebungstemperatur zu überwachen und die Lüftergeschwindigkeit einzustellen, um eine optimale Kühlung aufrechtzuerhalten.Dies trägt dazu bei, dass die Stromversorgung stabil und zuverlässig bleibt, auch unter unterschiedlichen Umgebungsbedingungen.

Fehlerbehebung und Wartung von Stromversorgungsspannungen

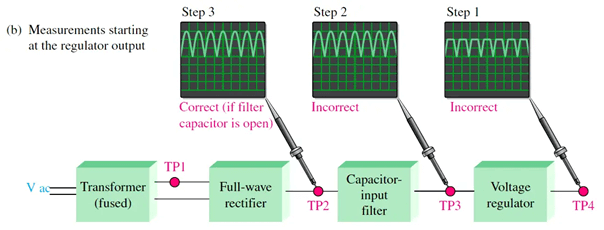

Abbildung 5: Fehlerbehebung bei einem Stromversorgungskreis

Häufige spannungsbedingte Probleme in Schaltungen

Spannungsabfälle und Spikes können Schaltkreise stören und Komponenten beschädigen.Spannungsabfälle treten auf, wenn die Stromversorgung die erforderliche Spannung nicht aufrechterhalten kann, häufig aufgrund einer hohen Stromauslosung oder einer schlechten Verbindungen.Spikes steigt plötzlich an Spannungssteigerungen durch Schalten von Transienten oder Blitzangriffen.Überwachen Sie die Spannungsniveaus unter verschiedenen Bedingungen und prüfen Sie, ob lose Verbindungen oder fehlerhafte Teile prüfen, um die Ursache zu identifizieren.Zu den Korrekturmaßnahmen gehören die Verwendung von Spannungsregulatoren, Überspannungsschutz oder ununterbrochene Netzteile (UPS), um eine stabile Spannung aufrechtzuerhalten und die Schaltung zu schützen.

Bodenschleifen treten auf, wenn mehrere Bodenwege unerwünschte Stromschleifen erzeugen, wodurch Rauschen einführt und die Signalintegrität beeinträchtigt.Diese Schleifen können sich aufgrund einer unsachgemäßen Erdung bilden, z. B. das Verbinden mehrerer Bodenpunkte über verschiedene Schaltkreise oder Geräte.Bodenschleifen werden in Audiosystemen oder unregelmäßiges Verhalten in digitalen Schaltkreisen als Summen oder Summen angezeigt.Verwenden Sie zur Beseitigung von Bodenschleifenproblemen die richtigen Erdungs- und Isolationstechniken.Implementieren Sie eine Einzelpoint-Bodenkonfiguration (Sternboden) und verwenden Sie Isolationstransformatoren oder Differentialsignalübertragungsmethoden.Diese Praktiken gewährleisten einen stabilen Referenzpunkt und reduzieren Rauschmischung.

Spannungsinstabilitäten, die durch Schwankungen oder Abweichungen von den erwarteten Werten gekennzeichnet sind, können die Leistung des Schaltkreises beeinträchtigen.Diese Instabilitäten können sich aus unterschiedlichen Lastbedingungen, Stromversorgungsfragen oder Umweltfaktoren ergeben.Fehlerbehebung bei Spannungsinstabilitäten mithilfe von Spannungsmessungen und Wellenformanalyse, um die Quelle zu bestimmen.Oszilloskope können Spannungsschwankungen visualisieren, während Multimeter präzise Spannungswerte liefern.Zu den Lösungen gehören möglicherweise die Verbesserung der Stromversorgungseinheiten, das Hinzufügen von kapazitiven oder induktiven Filtern oder die Neukonfiguration von Schaltungslayouts, um die Stabilität zu verbessern.

Verwenden von Multimetern und Oszilloskopen für Spannungstests

Genaue Spannungsmessungen ermöglichen die Diagnose von Stromversorgungsproblemen. Stellen Sie bei der Verwendung eines Multimeters sicher, dass die Sonde korrekt positioniert ist und das Gerät ordnungsgemäß kalibriert ist. Messen Sie immer die Spannung in einer sicheren und kontrollierten Umgebung, um Kurzstrecken oder Elektroschocks zu vermeiden. Wählen Sie den entsprechenden Bereich Ihres Multimeters aus, um genaue Messungen vorzunehmen, und stellen Sie sicher, dass die Testpunkte einen guten Kontakt herstellen.

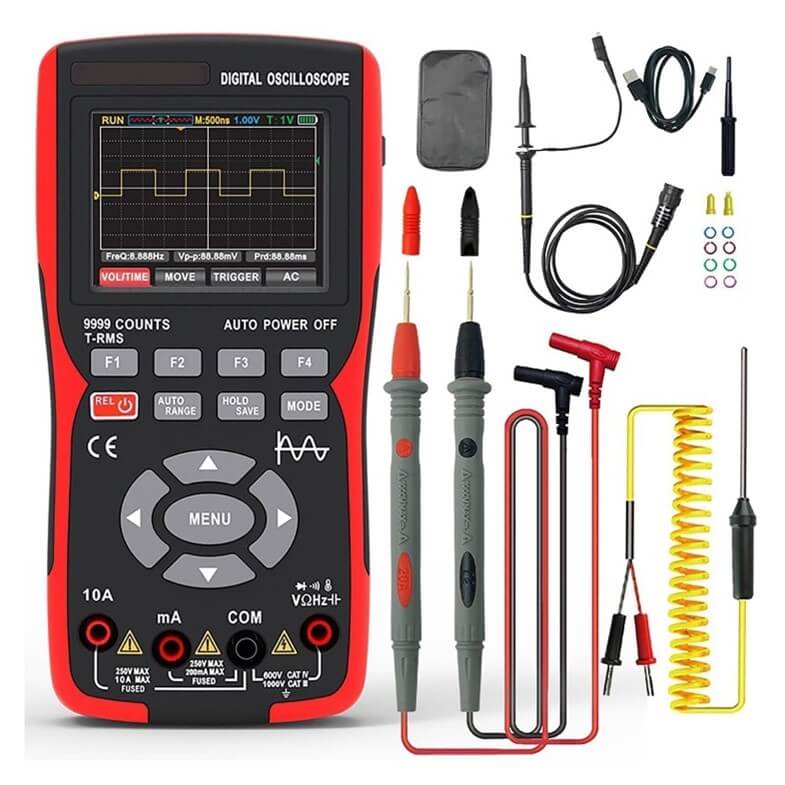

Abbildung 6: Oszilloskop -Multimeter -Testerdiodentest

Die Verwendung eines Oszilloskops erfordert die Analyse der Spannungswellenform, um Probleme zu identifizieren.Wellenformen zeigen Muster und Anomalien wie Rauschen, Rippeln und Verzerrungen, die die Schaltungsleistung beeinflussen.Das Verständnis von Wellenformmerkmalen hilft bei der Diagnose von Problemen wie Netzteil, vorübergehende Spikes und Lastschwankungen.

Befolgen Sie die Sicherheitsprotokolle bei der Arbeit mit Hochspannungsschaltungen streng, um Elektroschock- und Geräteschäden zu vermeiden.Stellen Sie eine ordnungsgemäße Isolierung von exponierten leitenden Teilen sicher und verwenden Sie geerdete Geräte.Tragen Sie persönliche Schutzausrüstung (PSA) wie isolierte Handschuhe und Sicherheitsbrillen.Entladen Sie immer Kondensatoren und andere Hochspannungskomponenten, bevor Sie auf der Schaltung arbeiten, um versehentliche Schocks zu vermeiden.

Vorbeugende Wartung für Netzteile

Die regelmäßige Überprüfung der Stromversorgungskomponenten und -verbindungen hilft, potenzielle Probleme frühzeitig zu erkennen.Suchen Sie nach Anzeichen von Verschleiß, Korrosion oder physischen Schäden an Komponenten und Anschlüssen.Stellen Sie sicher, dass alle Verbindungen sicher sind, um zeitweilige Fehler oder Spannungsabfälle zu vermeiden.Die regelmäßige Wartung ermöglicht den rechtzeitigen Austausch verschlechterer Komponenten, wodurch unerwartete Ausfälle verhindert werden.

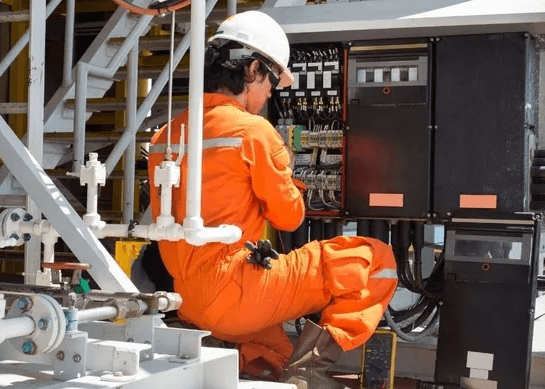

Abbildung 7: Vorbeugende Wartung für Stromversorgungen

Die Überwachungsspannungsniveaus im Laufe der Zeit hilft dabei, allmähliche Drifts zu identifizieren, die sich verschlechternde Komponenten oder Wechselschaltungsbedingungen angeben.Verwenden Sie Datenlogger oder automatisierte Überwachungssysteme, um die Spannungsstufen kontinuierlich zu verfolgen.Eine regelmäßige Analyse dieser Daten kann Trends hervorheben und Probleme identifizieren, bevor sie erhebliche Probleme verursachen und eine konsistente Leistung und Zuverlässigkeit sicherstellen.

Backup -Netzteile halten den Systembetrieb bei Hauptstromfehlern oder Notfällen.Implementieren Sie Redundanz durch Batteriesicherungen, UPS -Systeme oder parallele Netzteile, um sicherzustellen, dass empfindliche Geräte ohne Unterbrechung in Betrieb bleiben.Diese Systeme schützen vor Datenverlust, Geräteschäden und Dienstleistungsausfallzeiten und bieten Zuverlässigkeit und Sicherheit in kritischen Anwendungen.

Abschluss

Das Verständnis der Spannungsniveaus, der Regulierungsmethoden und der Rollen von VCC, VDD, VEE, VSS und GND sind der Schlüssel zur Optimierung der Leistung und Langlebigkeit elektronischer Komponenten.Die richtige Spannungsregulierung durch Techniken wie lineare und Schaltregulatoren verhindert Spannungsprobleme, die sich auf die Systemfunktionalität auswirken können.Regelmäßige Wartung und gründliche Fehlerbehebung sorgen für eine langfristige Zuverlässigkeit.

Beginnen Sie für die praktische Anwendung immer mit zunächst die korrekten Spannungsniveaus für jede Komponente in Ihrem Stromkreis.Verwenden Sie zuverlässige Spannungsregelungsmethoden, um diese Werte aufrechtzuerhalten.Lineare Regulatoren wie der LM7805 eignen sich hervorragend zur Aufrechterhaltung eines stabilen 5 -V -Ausgangs von einer höheren Eingangsspannung.Schaltregulatoren können effizienter sein, insbesondere bei Anwendungen, die erheblichen Strom erfordern.

Überprüfen Sie in Ihrer regelmäßigen Wartungsroutine Verbindungen auf Anzeichen von Verschleiß, Korrosion oder Lockerheit.Sichere Verbindungen vermeiden zeitweilige Fehler und Spannungsabfälle.Verwenden Sie ein Multimeter, um die Spannungsniveaus unter verschiedenen Bedingungen und ein Oszilloskop zu messen, um Wellenformen für Anomalien zu analysieren.

Konzentrieren Sie sich bei der Fehlerbehebung auf die Identifizierung der Ursachen von Problemen wie Spannungsabfällen, Spitzen oder Instabilität.Dies beinhaltet die Überwachung der Spannungspegel, die Überprüfung von Verbindungen und die Verwendung geeigneter Filtertechniken zur Verwaltung von Rauschen und Rippeln.Implementieren Sie Überspannungs- und Unterspannungsschutzmechanismen, um die Komponenten vor Stromschwankungen zu schützen.

Durch die Integration dieser Praktiken in Ihren Workflow stellen Sie sicher, dass Ihre elektronischen Schaltkreise zuverlässig und effizient funktionieren und sowohl die Leistung als auch die Langlebigkeit verbessern.

Häufig gestellte Fragen [FAQ]

1. Wie bestine ich die richtigen Spannungsspezifikationen für meine Komponenten?

Um die richtigen Spannungsspezifikationen für Ihre Komponenten zu finden, überprüfen Sie zunächst die Datenblätter.Suchen Sie nach den dort aufgeführten Spannungswerten und Toleranzen.Stellen Sie sicher, dass diese Ihren Stromversorgungsniveaus und den Bedingungen entsprechen, unter denen Ihre Komponenten betrieben werden.Dies hilft bei der Aufrechterhaltung von Kompatibilität und optimaler Leistung.

2. Was sind die Best Practices für die Minimierung von Lärm in Stromversorgungsschaltungen?

Verwenden Sie zur Minimierung von Lärm in Stromversorgungsschaltungen die richtigen Erdungstechniken.Integrieren Sie Entkopplungskondensatoren in der Nähe von Stromnadeln, um Geräusche herauszufiltern.Fügen Sie außerdem Filter zu Stromleitungen hinzu und trennen Sie empfindliche Komponenten physisch von Rauschquellen.Diese Schritte reduzieren die Störung und verbessern die Schaltungsstabilität.

3. Wie kann ich meine Schaltungen vor Spannungsunregelmäßigkeiten und Spikes schützen?

Schützen Sie Ihre Schaltungen vor Spannungsspitzen und Unregelmäßigkeiten, indem Sie Überspannungsschutzschaltungen und Surge -Suppressoren hinzufügen.Spannungsregulatoren sind auch entscheidend für die Aufrechterhaltung des stabilen Leistungsniveaus.Diese Maßnahmen stellen sicher, dass Ihre Komponenten eine konsistente und zuverlässige Leistung erhalten, um Schäden zu verhindern und die Zuverlässigkeit des Gesamtkreises zu verbessern.
