Umfassende Anleitung zu Analog-Digital-Konvertern

Ein Analog-Digital-Wandler oder ADC ist eine kleine, aber essentielle elektronische Komponente, die analoge Signale wie Spannung in digitale Signale verwandelt, die Computer und Geräte verwenden können.Unabhängig davon, ob es sich um Klangbilder erstellen, Bilder verarbeiten oder Maschinen steuern, können ADCs Informationen in ein Format umwandeln, mit dem digitale Systeme verstehen und arbeiten können.In diesem Artikel werden die Grundprinzipien von ADCs, ihrer Typen und deren Bedeutung für die moderne Technologie untersucht.

Katalog

Abbildung 1. A/D -Wandler

Was genau ist ein A/D -Wandler?

Analoge Signale bilden kontinuierlich unterschiedliche Mengen wie Temperatur, Druck oder Spannung, die Informationen in einem ununterbrochenen Strömung tragen.Im Gegensatz zu analogen Signalen sind digitale Signale diskret und bestehen aus festen, unterschiedlichen Werten.ADCs übersetzen analoge Signale in digitale Formate, die elektronische Geräte verstehen und verarbeiten können.

Der Analog-Digital-Umwandlungsprozess umfasst vier Schritte: Abtastung, Halten, Quantisierung und Codierung.Die Probenahme erfasst das analoge Signal in bestimmten Intervallen, während das Halten sicherstellt, dass das Signal während der Umwandlung stabil bleibt.Quantisierung bildet das Signal auf bestimmte digitale Ebenen und transformiert diese Ebenen in Binärzahlen.Diese Phasen gewährleisten die genaue Umwandlung analogen Daten in nutzbare digitale Formate.

Mit fortschreitender Technologie wächst die Nachfrage nach schneller und präziserer ADCs weiter.Anwendungen wie digitale Bildgebung, Messsysteme und softwaredefinierte Funkgeräte erfordern Hochleistungs-ADCs, um deren strenge Genauigkeit und Geschwindigkeitsanforderungen gerecht zu werden.Im Laufe der Jahre haben sich ADCs von grundlegenden Designs zu hochspezialisierten Typen wie Flash-ADCs, ADCs (Succountive Approxation) und Delta-Sigma (Δς) ADCs entwickelt, die jeweils für bestimmte Anwendungsfälle ausgelegt sind.

Wie funktionieren ADCs?

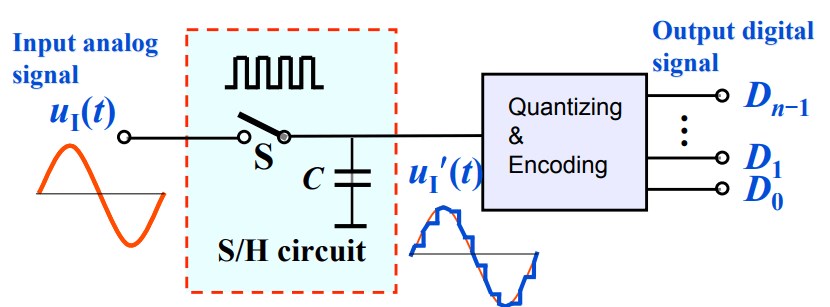

Abbildung 2. ADC -Signaltransformation

Der ADC -Prozess wandelt kontinuierliche analoge Signale in digitale Darstellungen über vier Schlüsselstadien um, wobei jeweils zur Genauigkeit und Signaltreue beiträgt.

Anti-Aliasing

Anti-Aliasing verhindert, dass Hochfrequenzkomponenten das digitale Signal verzerren.Ein Tiefpassfilter beseitigt Frequenzen über die Nyquist-Grenze hinaus, wodurch die Integrität des abgetasteten Signals erhalten bleibt.

Probenahme und Halten

Die Probenahme misst das analoge Signal in konsistenten Intervallen und erzeugt eine Reihe von Datenpunkten, die das Signal im Laufe der Zeit darstellen.Das Halten stabilisiert jede Probe und stellt sicher, dass die ADC ein konstantes Signal für eine genaue Umwandlung verarbeitet.

Quantisierung und Codierung

Quantisierung weist dem abgetasteten Signal diskrete digitale Werte zu, basierend auf der Auflösung des ADC.Jede Stufe entspricht einem Binärwert, den Codierung in ein digitales Format übersetzt, das für die Speicherung oder Übertragung geeignet ist.

Arten von ADC

Flash ADC

Abbildung 3. Flash ADC -Schaltplan

Der Flash ADC, auch als paralleles ADC bekannt, ist bekannt für seine unglaublich hohe Umwandlungsgeschwindigkeit.Dies erreicht dies, indem es das Analogsignal ein Eingangssignal mit mehreren Referenzspannungen gleichzeitig unter Verwendung eines Arrays von Komparatoren verglichen.Diese parallele Verarbeitung erzeugt die digitale Ausgabe in einem einzigen Schritt, wodurch Flash-ADCs für Anwendungen ideal werden, die eine Hochgeschwindigkeitsdatenumwandlung mit niedriger Latenz erfordern.

Diese Geschwindigkeit hat jedoch erhebliche Nachteile.Die Anzahl der erforderlichen Komponenten, einschließlich Widerstände, Komponenten und D Flip-Flops, nimmt mit der Auflösung exponentiell zu.Für einen n-Bit ADC, 2^NWiderstände und 2^N - 1 Komparatoren werden benötigt.Dies führt zu hohen Kosten, Komplexität und Stromverbrauch.Infolgedessen eignen sich Flash -ADCs am besten für Anwendungen, die eine hohe Geschwindigkeit fordern, jedoch eine geringe Auflösung wie Radarsysteme und Videosignalverarbeitung tolerieren.

Aufeinanderfolgende Annäherung ADC (SAR ADC)

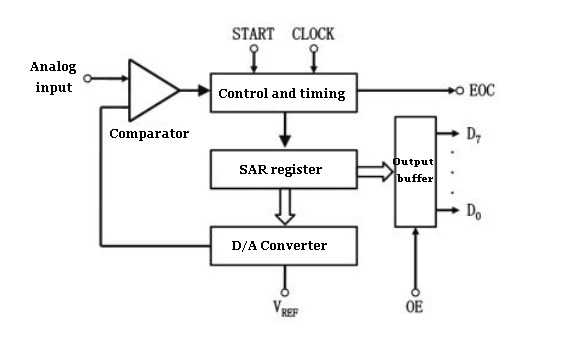

Abbildung 4. SAR ADC -Schaltplan

Die aufeinanderfolgende Approximation ADC (SAR ADC) ist eine Art direkter ADC, der das Eingangssignal iterativ annähert.Es erzeugt und vergleicht eine Reihe von Referenzspannungen mit dem Eingangssignal, wodurch die digitale Ausgangsbit für Bit verfeinert wird.Jeder Vergleich entspricht einem Bit des endgültigen digitalen Codes, und der Vorgang wird in n+1 Taktzyklen für eine N-Bit-Auflösung abgeschlossen.Im Vergleich zu Flash-ADCs sind SAR ADCs langsamer, benötigen jedoch weitaus weniger Komponenten, was sie kosteneffektiver und energieeffizienter macht.Ihre mittelschwere Geschwindigkeit und Vielseitigkeit machen sie zu einem der am häufigsten verwendeten ADC-Typen, insbesondere bei Datenerfassungssystemen, industriellen Steuerung und batteriebetriebenen Geräten.

Dual Slope ADC

Abbildung 5. Dual Neigung ADC

Die Doppel -Steigung ADC, ein indirekter Wandler, übertrifft die Genauigkeit unter Verwendung der Integration.Es integriert zuerst das Eingangssignal über eine feste Zeit und integriert dann eine Referenzspannung, bis der Ausgang auf Null zurückkehrt.Die Zeit, die für die zweite Phase benötigt wird, gemessen an einem Zähler, ist direkt proportional zum Durchschnittswert des Eingangssignals.Diese Architektur bietet eine hervorragende Ablehnung und Stabilität von Geräuschen und ist so ideal für hochpräzise Anwendungen.Die relativ langsame Umwandlungsgeschwindigkeit begrenzt jedoch die Verwendung in Anwendungen, bei denen Geschwindigkeit keine Priorität hat.ADCs mit zwei Neigungen sind häufig in digitalen Voltmetern mit hoher Präzision und anderen Instrumenten zu finden, bei denen Genauigkeit und Zuverlässigkeit wichtiger als Geschwindigkeit sind.

Pipelined ADC

Abbildung 6. Pipelined ADC -Schaltplan

Der Pipelined ADC kombiniert hohe Geschwindigkeit mit mittelschwerer bis hoher Auflösung, indem der Umwandlungsprozess in mehrere Stufen unterteilt wird.Jede Stufe verarbeitet einen Teil des Signals und übergibt den verbleibenden Rückstand für die weitere Verfeinerung auf die nächste Stufe.Dieser sequentielle, aber überlappende Betrieb sorgt für einen hohen Durchsatz, während die digitale Fehlerkorrektur die Genauigkeit verbessert.

Pipelined ADCs bieten in der Regel Auflösungen zwischen 8 und 16 Bit an, sodass sie für Anwendungen geeignet sind, die ein Gleichgewicht zwischen Geschwindigkeit und Auflösung erfordern.Die Architektur führt jedoch eine Latenz aufgrund der multi-stufigen Verarbeitung ein und erfordert eine genaue Rückstandverstärkung, wodurch die Entwurfskomplexität zunimmt.Diese ADCs sind in der Videosignalverarbeitung, der medizinischen Bildgebung, der drahtlosen Kommunikation und der Hochgeschwindigkeitsdatenerfassungssysteme häufig eingesetzt.

Delta-Sigma (Δς) ADC

Abbildung 7. Delta-Sigma (Δς) ADC-Schaltplan

Das Delta-Sigma ADC ist ein indirekter Wandler, der für eine hohe Präzision und Rauschreduzierung ausgelegt ist.Es funktioniert durch Überabtastung des Eingangssignals mit einer Frequenz, die viel höher ist als die Nyquist -Rate.Durch die Delta-Sigma-Modulation wird der Quantisierungsfehler über einen breiteren Frequenzbereich umverteilt, wodurch der Effekt auf das Signal minimiert wird.Ein digitaler Dezimierungsfilter verarbeitet dann die überabgetasteten Daten und ergibt eine hochauflösende digitale Ausgabe.

Delta-Sigma ADCs bieten Auflösungen von 16 bis 24 Bit an, sodass sie für Anwendungen ideal sind, die eine außergewöhnliche Genauigkeit erfordern.Ihre Geräuschunterdrückungsfunktionen machen sie für Audioverarbeitung, Präzisionsinstrumente und medizinische Geräte gut geeignet.Die überabtastende Technik begrenzt jedoch ihre Geschwindigkeit und macht sie jedoch weniger für hochfrequente Anwendungen geeignet.Die erforderliche digitale Filterung fügt auch eine rechnerische Komplexität hinzu.Trotz dieser Herausforderungen bleiben Delta-Sigma-ADCs eine bevorzugte Wahl in Audio-Codecs, digitalen Multimetern und Industriesensoren.

Technische Parameter

Die Leistung eines Analog-zu-Digital-Konverters (ADC) hängt von mehreren technischen wichtigsten Parametern ab.Diese Parameter bestimmen die Genauigkeit, Geschwindigkeit und Eignung des ADC für bestimmte Anwendungen.

Umwandlungsgenauigkeit

Die Konvertierungsgenauigkeit spiegelt wider, wie genau der Ausgang des ADC mit dem Eingangssignal übereinstimmt.Dies wird hauptsächlich durch zwei Faktoren bestimmt: Auflösung und Konvertierungsfehler.

Auflösung: Die Auflösung eines ADC wird durch die Anzahl der Bits in seiner digitalen Ausgabe definiert.Es stellt die Fähigkeit des ADC dar, kleine Änderungen im Eingangssignal zu erkennen.Ein n-Bit-ADC kann 2 differenzieren^N Eingangsspannungsniveaus.Die kleinste nachweisbare Veränderung, die als das am wenigsten signifikante Bit (LSB) bezeichnet wird, wird berechnet als:

Beispielsweise kann ein 8-Bit-ADC mit einem 5-V-Eingangsbereich Spannungsänderungen von nur 5/256 oder ungefähr 19,53 mV erfassen.ADCs mit höherer Auflösung bieten eine feinere Präzision, wodurch sie ideal für Anwendungen, die detaillierte Messungen erfordern.

Konvertierungsfehler: Der Konvertierungsfehler misst die Differenz zwischen der tatsächlichen Ausgabe des ADC und seiner idealen Ausgabe.Es wird oft als vielfältiges LSB ausgedrückt.Wenn beispielsweise der Fehler als ± LSB/2 angegeben ist, kann der Ausgang vom idealen Wert um bis zu einem halben LSB abweichen.Die Reduzierung des Conversion -Fehlers ist für Anwendungen von entscheidender Bedeutung, die eine hohe Genauigkeit fordern, da selbst kleine Ungenauigkeiten die Leistung erheblich beeinflussen können.

Konversionszeit

Die Konversionszeit ist die Zeit, die der ADC benötigt, um ein analoges Eingangssignal zu verarbeiten und einen stabilen digitalen Ausgang zu erzeugen.Dieser Parameter variiert stark zwischen ADC-Typen und ist für Anwendungen, die eine Echtzeitverarbeitung erfordern, von entscheidender Bedeutung.Flash-ADCs können Conversions in weniger als 50 Nanosekunden für die 8-Bit-Auflösung abschließen.SAR ADCs (aufeinanderfolgende Annäherung) sind langsamer und nehmen in der Regel 10–50 Mikrosekunden ein.Dual -Hang -ADCs und andere indirekte Typen weisen die langsamsten Umrechnungszeiten auf, die von Zehn bis Hunderten von Millisekunden reichen.

Beispiele für ADCs

ADC0808

Der ADC0808 ist ein 8-Bit-Analog-Digital-Wandler mit 8 analogen Eingangskanälen und 8 digitalen Ausgangsleitungen.Es verfügt über einen integrierten Multiplexer, sodass es einen der Eingangskanäle für die Konvertierung auswählen kann.Dies macht es besonders für Systeme geeignet, die Daten von mehreren Sensoren wie Temperatur, Druck oder Lichtsensoren verarbeiten müssen.Sein Betrieb wird durch eine externe Uhr unterstützt, um die Flexibilität und Anpassungsfähigkeit an unterschiedliche Systemanforderungen zu gewährleisten.

ADC0804

Der ADC0804 ist ein weiterer 8-Bit-Analog-Digital-Wandler, der jedoch für Einzelkanaleingangsanwendungen ausgelegt ist.Im Gegensatz zum ADC0808 konzentriert es sich stärker auf Einfachheit und Effizienz und sorgt für Systeme, bei denen ein einzelnes analoges Signal digitalisiert werden muss.Dies macht es ideal für einfache Anwendungen wie Temperatur- oder Lichtintensitätsüberwachung.

Vergleich zwischen ADC0808 und ADC0804:

Besonderheit	ADC0808	ADC0804
Eingang Kanäle	8	1
Multiplexer	Eingebaut	Nicht anwendbar
Uhr Erfordernis	Extern	On-Chip-Uhr Generator verfügbar
Anwendung	Multi-Sensor Systeme	Einzelsignal Überwachung
Komplexität	Mäßig	Einfach

ADC -Genauigkeitstests

Das Testen eines Analog-zu-Digital-Konverters (ADC) stellt sicher, dass er genau und zuverlässig funktioniert und die Entwurfserwartungen erfüllt.Der Prozess umfasst das Senden eines analogen Eingangs, die Anwendung von Steuersignalen und die Analyse der resultierenden digitalen Ausgabe.Einige ADCs benötigen auch genaue Referenzsignale für die Kalibrierung.

Basierend auf den getesteten Leistungsaspekten werden unterschiedliche Setups verwendet.Sinuswellentests bewerten dynamische Leistung wie SNR und THD unter Verwendung eines glatten Sinuswelleneingangs.Mit beliebige Wellenform-Tests simuliert die realen Signale.Schrittwellenform -Tests misst, wie schnell der ADC auf plötzliche Eingangsänderungen reagiert.Feedback -Schleifentests gewährleistet eine präzise Kontrolle unter stabilen Bedingungen.

Zu den spezifischen Methoden gehören die servo-basierte Methode, die die Eingänge für Genauigkeitsprüfungen dynamisch anpasst, und die RAMP-basierte Methode, die allmählich Signale zum Testen der Linearität verwendet.Die AC -Histogramm -Technik analysiert die Ausgangscodes aus sinusförmigen Eingängen, während die Dreieck -Histogramm -Technik die Genauigkeit unter Verwendung von dreieckigen Signalen überprüft.Der Sinuswellentest wird häufig für dynamische Bewertungen wie SNR und THD verwendet.

Anwendungen von Analog-Digital-Wandlern

Ihre Anwendungen umfassen eine breite Palette von Geräten und Branchen, wie nachstehend dargestellt:

• Digitale Geräte: Mit der weit verbreiteten Einführung der digitalen Technologie spielen ADCs eine Rolle bei der Umwandlung analogen Signale in digitale Daten.Sie schließen die Lücke zwischen analogen und digitalen Systemen und gewährleisten den reibungslosen Betrieb über Geräte hinweg.

• Klimaanlagen: ADCS -Prozesstemperatursensorwerte, indem sie von analog in digitales Formular konvertiert werden.Auf diese Weise können Klimaanlagen die gewünschte Raumtemperatur über digitale Steuerungssysteme genau aufrechterhalten.

• Digitale Oszilloskope: ADCs sind ein wesentlicher Bestandteil digitaler Oszilloskope und konvertieren analoge Signale in digitale Daten zur Anzeige und Analyse.Dies gewährleistet eine genaue Visualisierung und präzise Signalinterpretation.

• Mobiltelefone: In der mobilen Kommunikation konvertieren ADCs analoge Sprachsignale in digitales Formular, wodurch deren Übertragung innerhalb der digitalen Infrastruktur von Mobilfunknetzwerken ermöglicht wird.Dieser Schritt ist für eine nahtlose Sprachkommunikation von entscheidender Bedeutung.

• Medizinprodukte: ADCs werden ausgiebig in medizinischen Bildgebungssystemen wie MRT- und Röntgenmaschinen verwendet.Sie verwandeln analoge Bilddaten in digitale Form für verbesserte Verarbeitung, Speicherung und detaillierte Analyse.

• Kameras: ADCs sind für Mobiltelefon- und Digitalkameras von entscheidender Bedeutung, wo sie Licht umwandeln, das von Sensoren (analogen Signalen) in digitale Daten erfasst wurde.Diese Daten werden dann verarbeitet, um hochwertige Bilder und Videos zu erstellen.

• Musikkonvertierung: ADCs werden verwendet, um analoge Musiksignale von Kassetten zu digitalisieren und sie in digitale Formate wie CDs und Daumenantriebe umzuwandeln.Dies gewährleistet eine hohe Audioqualität und Kompatibilität mit modernen Wiedergabesystemen.

Auswahl des richtigen ADC

Anwendungsanforderungen

Definieren Sie zunächst die Anforderungen Ihrer Anwendung.Bestimmen Sie die Art des zu konvertierten Signals und die erforderliche Präzisionsniveau.Anwendungen mit hoher Genauigkeit wie medizinischen Geräten erfordern präzise ADCs, während einfachere Systeme wie Temperatursensoren effektiv mit weniger Genauigkeit funktionieren.Echtzeit-Verarbeitungsanwendungen benötigen schnellere ADCs, während langsamere Aufgaben niedrigere Abtastgeschwindigkeiten tolerieren können.

Auflösung

Die Auflösung eines ADC definiert seine Fähigkeit, kleine Änderungen im Eingangssignal zu erkennen.Höhere Auflösungen wie 16-Bit oder mehr liefern mehr Details und sind ideal für empfindliche Messungen.Niedrigere Auflösungen wie 8-Bit eignen sich für grundlegende Aufgaben, bei denen feine Details nicht kritisch sind.

Stichprobenrate

Die Abtastrate gibt an, wie oft das ADC das Eingangssignal misst.Um eine genaue Konvertierung sicherzustellen, sollte die Stichprobenrate mindestens doppelt so hoch sein, dass das Eingangssignal (NYQUIST RATE) doppelt so hoch ist.Beispielsweise erfordern Audiosysteme häufig eine Raten von 44,1 kHz oder höher, während langsamere Systeme wie die Temperaturüberwachung mit viel niedrigeren Raten funktionieren können.

Eingabebereich

Stimmen Sie den Eingangsbereich des ADC mit der Amplitude des Signals an.Wenn sich das Eingangssignal außerhalb des ADC -Bereichs befindet, kann eine Verstärkung oder Dämpfung erforderlich sein.Stellen Sie sicher, dass die Kompatibilität mit einzelnen oder differentiellen Eingängen überprüft wird, und stellen Sie sicher, ob der ADC bei Bedarf negative Spannungen verarbeiten kann.

Stromverbrauch

Für tragbare und batteriebetriebene Geräte ist ein geringer Stromverbrauch von wesentlicher Bedeutung.Wählen Sie ADCs aus, die Energie sparen, ohne kritische Leistungsmetriken wie Genauigkeit oder Stichprobenrate zu beeinträchtigen.Dies ist besonders wichtig bei Anwendungen wie Wearables oder Remote -Sensoren.

Ausgangsformat

Das Ausgangsformat eines ADC ist unerlässlich, da es bestimmt, wie die konvertierten digitalen Daten an Ihr System übertragen werden.ADCs verwenden normalerweise entweder parallele oder serielle Ausgangsformate.Parallele Ausgänge übertragen alle Datenbits gleichzeitig, sodass sie schneller sind, aber mehr Stifte erfordern.Dies ist ideal für Anwendungen wie Videoverarbeitung, bei denen Geschwindigkeit kritisch ist.Serielle Ausgänge hingegen senden Daten jeweils jeweils ein Bit, wodurch die Anzahl der erforderlichen Stifte reduziert und die Schaltungskonstruktionen vereinfacht.Häufige serielle Protokolle wie SPI oder I²C machen dieses Format für kompakte oder tragbare Geräte geeignet.Die Auswahl des richtigen Ausgangsformats hängt von der Geschwindigkeit Ihrer Anwendung und dem verfügbaren Speicherplatz oder Pin -Zählen in Ihrem Design ab.

Integrierte Merkmale

Moderne ADCs enthalten häufig Funktionen, die die Leistung verbessern und das Design vereinfachen.Integrierte Verstärker steigern schwache Signale und beseitigen den Bedarf an externen Verstärkern, während eingebaute Filter das Rauschen reduzieren, was für die Audio- und Signalverarbeitung von entscheidender Bedeutung ist.Die programmierbare Verstärkung passt den Eingangsbereich dynamisch an und maximiert die Auflösung.ADCs mit Multiplexern verarbeiten mehrere Eingangskanäle und machen sie ideal für Systeme mit verschiedenen Signalquellen.Zusätzliche Merkmale wie Selbstkalibrierung und Temperaturerfassung verbessern die Genauigkeit und Zuverlässigkeit durch Ausgleich von Fehlern und Umweltveränderungen.Diese integrierten Funktionen sparen Platz, senken die Kosten und verbessern die Gesamtwirkungsgrad.

Kosten und Zuverlässigkeit

Gleichgewichtskosten mit Leistungsbedürfnissen.Während Hochleistungs-ADCs oft teurer sind, sind sie möglicherweise nicht für jede Anwendung erforderlich.Stellen Sie sicher, dass der ADC den Umgebungsbedingungen Ihres Systems standhalten kann, z. B. Temperaturschwankungen oder elektromagnetische Interferenzen.Die Auswahl eines zuverlässigen Herstellers mit robuster Dokumentation und Unterstützung kann auch die Integration und Fehlerbehebung erleichtern.

Wenn Sie diese Faktoren sorgfältig berücksichtigen, können Sie den am besten geeigneten ADC für Ihre Anwendung auswählen, um eine genaue Signalumwandlung und einen zuverlässigen Betrieb sicherzustellen.

Abschluss

Analog-Digital-Konverter (ADCs) sind wesentliche Tools, die die reale Welt mit dem digitalen verbinden.Sie nehmen Signale wie Klang, Licht oder Temperatur auf und verwandeln sie in Daten, die Geräte verwenden können.Von Telefonen und Kameras bis hin zu medizinischen Maschinen leisten ADCs moderne Technologie.Wenn die Technologie weiter voranschreitet, werden diese kleinen Komponenten weiterhin eine große Rolle bei der schlauer und effizienteren Alltagsgeräte spielen.

Häufig gestellte Fragen [FAQ]

1. Welche Arten von Signalen verarbeiten ADCs?

ADCs verarbeiten analoge Signale wie Spannung, Strom, Schallwellen, Lichtintensität und Temperatur.

2. Was ist ADC -Auflösung?

Auflösung definiert die Anzahl der diskreten Werte, die ein ADC produzieren kann, das in Bits exprimiert wird (z. B. kann ein 8-Bit-ADC 256 Stufen darstellen).

3. Wie wirkt sich die Abtastrate auf die ADC -Leistung aus?

Die Abtastrate bestimmt, wie oft ein analoges Signal gemessen wird.Laut dem Nyquist -Theorem muss die Geschwindigkeit mindestens doppelt so hoch sein, dass das Signal die höchste Frequenz des Signals entspricht, um Aliasing zu vermeiden.

4. Wie gehen ADCs mit Geräuschen um?

ADCs verwenden Filterung (Anti-Aliasing), Überabtast- und Rauschunterrichtstechniken (z. B. in Delta-Sigma-ADCs), um die Rauschauswirkungen zu minimieren.

5. Warum sind ADCs für die medizinische Bildgebung wichtig?

ADCs digitalisieren analoge Signale aus medizinischen Geräten und ermöglichen eine genaue Bildverarbeitung und -analyse in Systemen wie MRT- und CT -Scannern.
