Ein praktischer Leitfaden für Bodenbeständigkeitstests

Ein gutes Erdungssystem hält elektrische Systeme sicher, indem sie Schäden, Geräteschäden und Stromausfälle verhindern.Aber woher wissen Sie, ob es funktioniert?Der Bodenwiderstandstest prüft, wie gut ein System überschüssigen Strom in die Erde leitet.In diesem Leitfaden werden verschiedene Testmethoden erläutert, warum sie wichtig sind und wie genaue Ergebnisse erzielt werden.Unabhängig davon, ob Sie Elektriker sind oder nur die elektrische Sicherheit verstehen möchten, ist es wichtig zu lernen, wie der Bodenwiderstand misst.

Katalog

Grundwiderstand verstehen

Was ist Bodenbeständigkeit?

Der Bodenwiderstand bezieht sich auf die Opposition, die auftritt, wenn der elektrische Strom von einem Erdungssystem in die umgebende Erde fließt.Es bestimmt, wie effizient ein System überschüssige elektrische Energie aus Fehlern, Überspannungen oder Blitzeinschlägen entladen kann.Niedrigerer Widerstand sorgt für einen sichereren und zuverlässigeren Betrieb, indem elektrische Ströme schnell in den Boden aufgelöst werden können.

Ein hoher Bodenbeständigkeit kann zu schwerwiegenden elektrischen Problemen führen, einschließlich Spannungsstößen, unwirksamer Fehlerfreigabe und erhöhtes Risiko für Schäden an Geräten.Die Gewährleistung eines ordnungsgemäß gestalteten Erdungssystems ist ideal für die Sicherheit des Personals, den Schutz von Geräten und die Einhaltung der Branchenvorschriften.

Faktoren, die den Bodenbeständigkeit beeinflussen

Mehrere Schlüsselfaktoren beeinflussen den Gesamtwiderstand eines Erdungssystems:

• Elektrode- und Leitermaterial: Kupfer- und verzinkter Stahl werden häufig aufgrund ihres geringen Widerstands und ihrer Haltbarkeit in verschiedenen Umgebungen verwendet.

• Kontaktwiderstand der Elektrodenbesserung: Faktoren wie Bodenfeuchtigkeits-, Verdichtungs- und Temperaturschwankungen beeinflussen die Leitfähigkeit an der Grenzfläche zwischen Elektroden und Boden.Schlechter Kontakt erhöht den Widerstand und verringert die Effizienz des Systems.

• Bodenwiderstand: Unterschiedliche Bodentypen haben unterschiedliche Leitfähigkeitsniveaus.Feuchte Lehm- und lehmige Böden haben einen niedrigen Widerstand, während trockener Sand, Kies und felsigen Boden einen höheren Widerstand erzeugen.Saisonale Veränderungen wie Regen- oder Gefriertemperaturen beeinflussen ebenfalls den Widerstand im Laufe der Zeit.

• Mehrere Erdungspunkte: In mehreren Elektrodensystemen beeinflussen der Abstand und die Zusammenhänge von Elektroden den Gesamtwiderstand erheblich.Die ordnungsgemäßen Platzierung und Bindungstechniken der Elektroden verbessern die Leitfähigkeit und sorgen für einen niedrigeren Widerstandsweg für die elektrische Entladung.

Bedeutung des Widerstands niedriger Boden

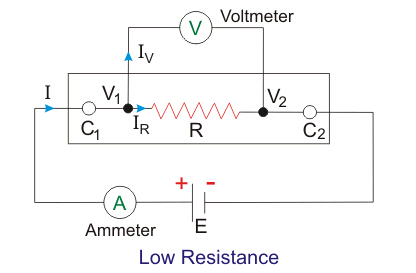

Abbildung 2. Messung mit geringer Widerstand

Ein gut gestaltetes Erdungssystem bietet Vorteile:

• Elektrische Sicherheit: Reduziert Elektroschockrisiken und minimiert Spannungsschrittgefahren.

• Ausrüstungsschutz: verhindert Schäden durch Stromfluten, Blitzschläge und vorübergehende Strömungen.

• Effiziente Fehlerfreiheit: Gewährleistet eine schnelle Trennung von Fehlern durch Leistungsschalter und Schutzrelais.

• Spannungsstabilität: Hilft bei der Aufrechterhaltung des konsistenten Systemspannungsniveaus und verhindert Schwankungen.

• Vorschriften für die Regulierung: Erfüllt Sicherheitsstandards wie IEEE 80, NFPA 70 (NEC) und IEC 60364, die akzeptable Bodenwiderstandswerte für einen sicheren Betrieb definieren.

Durch die Aufrechterhaltung eines geringen Bodenwiderstands sowohl bei niedrigen Spannungs- als auch bei Hochspannungsanlagen wird die Systemzuverlässigkeit verbessert und elektrische Gefahren minimieren.

Bodenwiderstand gegen Bodenimpedanz

Bei kleineren Erdungssystemen wie solchen in Wohn- oder kleinen kommerziellen Anwendungen ist der Bodenbeständigkeit das Hauptanliegen.In größeren Installationen wie Umspannwerken und Hochspannungsübertragungssystemen kommen jedoch zusätzliche Faktoren ins Spiel:

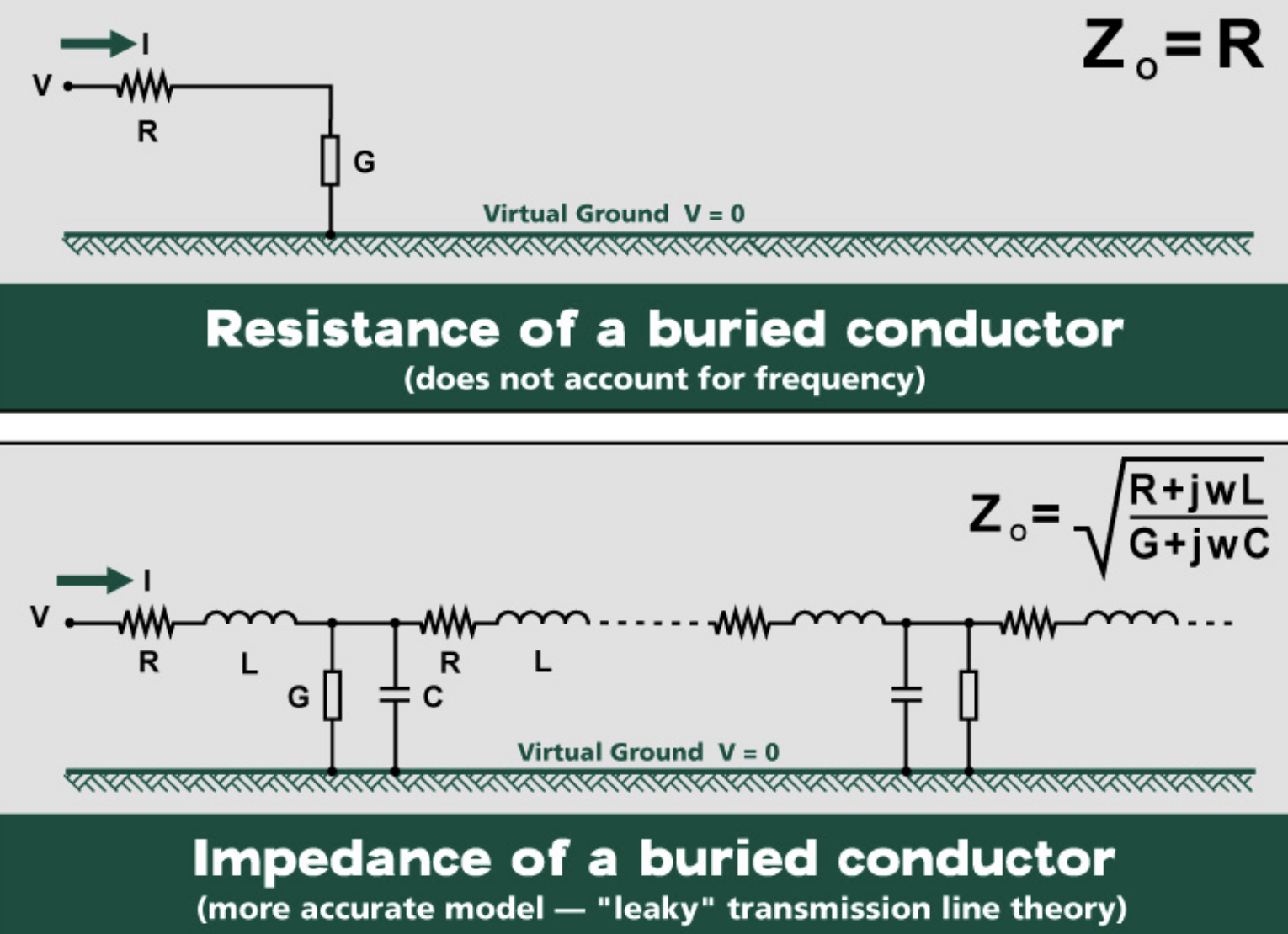

Abbildung 3. Bodenwiderstand gegen Grundimpedanz

• Grundimpedanz berücksichtigt hochfrequente transiente Ströme, die durch Blitz, Schaltvorgänge und Systemfehler verursacht werden.

• In groß angelegte Erdungsgitter wird eine induktive Reaktanz benötigt, was die Stromabteilung beeinflusst.

• Widerstandsbasierte Messungen sind für kleine Anlagen ausreichend, während großflächige Systeme eine impedanzbasierte Analyse erfordern, um das häufiger abhängige Verhalten zu berücksichtigen.

Wenn Sie Hochspannungs -Erdungssysteme entwerfen, sorgt die Bewertung der Impedanz und nicht nur um Widerstand, um eine zuverlässigere Leistung in dynamischen elektrischen Umgebungen zu erzielen.

Voltmeter-Jammeter-Methode

Anwendung der Voltmeter-Jammeter-Methode

Diese Methode wird häufig zur Messung von Erdungssystemen mit geringer Resistenz verwendet, insbesondere in den Erdungsgittern, Industrieanlagen und Übertragungsnetzwerken.Es ist in Systemen mit gut definierten Strompfaden am effektivsten, auf denen präzise Widerstandsmessungen erforderlich sind.

Testen Sie ein Setup für eine einzelne Bodenelektrode

Um eine einzelne Erdungselektrode zu messen, werden drei wichtige Testerpunkte festgelegt:

• Erdungelektrode (G): Die zu testende Elektrode.

• Stromeinspritzelektrode (C): 20 bis 40 Meter von der gemahlenen Elektrode entfernt.

• Spannungsmesselektrode (P): positioniert zwischen G und C innerhalb der Nullpotentialzone, um genaue Messungen zu erhalten.

Das Anordnen dieser Elektroden in einer geraden Linie reduziert Messfehler, die durch potenzielle Gradienten im umgebenden Boden verursacht werden.

Testen von Setup für große Erdungsgitter

Für groß angelegte Erdungssysteme ist eine ordnungsgemäße Elektrodenpositionierung erforderlich:

• Die Stromeinspritzelektrode (c) sollte mindestens das 4- bis 5 -fache der diagonalen Länge des Erdungsgitters platziert werden.

• Die Spannungsmesselektrode (P) sollte bei der diagonalen Länge des Gitters bei 0,5 bis 0,618 -mal positioniert werden.

• Eine geradlinige Ausrichtung sorgt für minimale externe Störungen.

Die Verwendung dieser Platzierungsverhältnisse stellt sicher, dass der gemessene Widerstand die Eigenschaften des Erdungssystems genau widerspiegelt und die Auswirkungen von Bodenschwankungen minimiert.

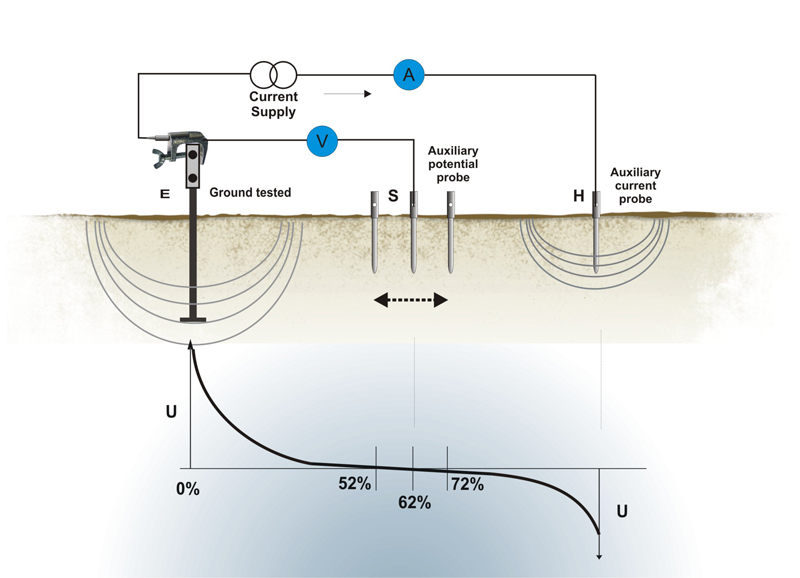

Bestimmung der Nullpotentialzone

Um eine genaue Spannungsmessung zu gewährleisten, muss die Spannungselektrode (P) dort platziert werden, wenn die potenzielle Variation minimal ist.Dies wird bestimmt durch:

• Bewegen Sie sich in kleinen Schritten entlang der G -C -Linie.

• Spannung an jeder Position aufnehmen.

• Identifizierung einer stabilen Spannungszone mit minimaler Schwankung.

Diese Technik sorgt für zuverlässige Widerstandsmessungen, indem externe Einflüsse minimiert werden.

Minimierung von Messfehlern

Für die genauesten Lesungen:

• Gewährleisten Sie festen Bodenkontakt, indem Sie Oberflächenabfälle entfernen und die Elektrodendurchdringung sichern.

• Vermeiden Sie Störungen durch unterirdische Strukturen, Metallrohre oder parallele Stromleitungen.

• Führen Sie mehrere Tests und durchschnittliche Ergebnisse durch, um die Genauigkeit zu verbessern.

Berechnung des Bodenwiderstands

Sobald Spannung (v) und Strom (i) -Mesungen erhalten sind, wird der Widerstand nach dem Ohmschen Gesetz berechnet:

Wo:

• R ist der Bodenwiderstand (Ohm).

• V ist die gemessene Spannung (Volt).

• ICH ist der angelegte Teststrom (Ampere).

Nach diesen Verfahren stellt genaue Messungen des Bodenwiderstands sicher, was für die Aufrechterhaltung der elektrischen Sicherheit und zur Einhaltung der Industriestandards von entscheidender Bedeutung ist.

Häufige Methoden für Bodenwiderstandstests

Zwei-Linie-Methode

Diese Methode wird in Umgebungen verwendet, in denen gemahlene Einsätze nicht bereitgestellt werden können.Es ist ideal für städtische Gebiete mit Betonflächen oder Infrastrukturbeschränkungen.

Dreizeilenmethode

Dieser Ansatz gleicht die Genauigkeit und Praktikabilität aus und verwendet eine Drei-Elektroden-Konfiguration, um externe Interferenzen zu minimieren.Es wird in der Erdung der elektrischen Sicherheit und der Baustelle weit verbreitet.

Vierzeilungsmethode

Abbildung 4. Tests mit vier Zeilen Bodenwiderstand

Eine in kritischen Systemen verwendete hochpräzise Technik, die einen zusätzlichen Leiter einführt, um den Einfluss des Testkabelwiderstandes zu beseitigen.Dies gewährleistet zuverlässigere Messungen.

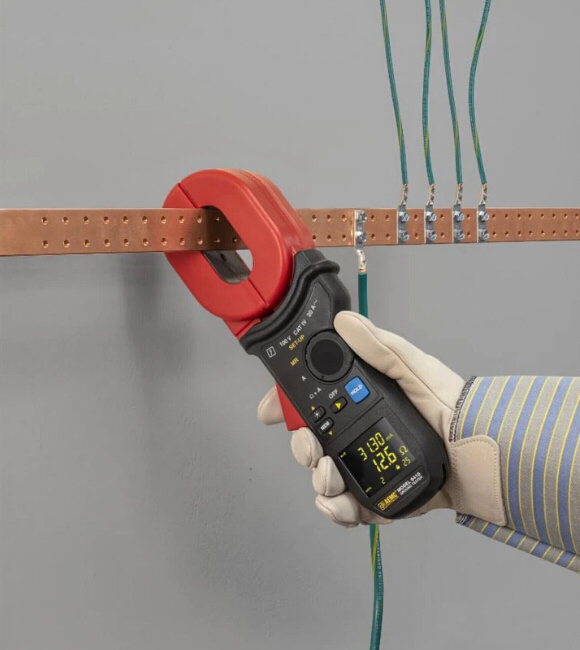

Klemmmethoden

• Einzelklemmmethode: Misst den Widerstand, ohne das System zu trennen, wodurch der kontinuierliche Betrieb sichergestellt wird.

• Doppelklampenmethode: Bietet eine nicht störende Resistenzmessung in Mehrpunkt-Erdungssystemen, ideal für Umgebungen, in denen Hilfsmaßnahmen unpraktisch sind.

Abschluss

Regelmäßige Bodenwiderstandstests sind von entscheidender Bedeutung, um elektrische Gefahren zu verhindern, Geräte zu schützen und die Einhaltung der regulatorischen Einhaltung zu gewährleisten.Die Auswahl der entsprechenden Testmethode, die Berücksichtigung von Bodenbedingungen und das ordnungsgemäße Platzieren von Elektroden sind der Schlüssel, um genaue Ergebnisse zu erhalten.Routineprüfungen tragen zur frühzeitigen Erkennung von Erdungsverschlechterungen bei und erhalten Sie die Sicherheit und Zuverlässigkeit elektrischer Systeme in Häusern, Unternehmen und Industrieanlagen.

Häufig gestellte Fragen [FAQ]

1. Welche Werkzeuge werden benötigt, um den Bodenwiderstand zu testen?

Um den Bodenwiderstand genau zu messen, benötigen Sie einen Bodenwiderstandstester (z. B. einen digitalen oder analogen MegoHMMeter), Erdungselektroden (Testsonden oder Stangen) und Testleitungen (lange isolierte Kabel für die richtige Sondenplatzierung).Wenn Sie ein Klemmmesser verwenden, benötigen Sie eine Stromklemme, um den Widerstand zu messen, ohne den Boden zu trennen.In felsigen oder trockenen Bereichen können feuchtigkeitsspendende Mittel wie Wasser oder leitendes Gel verwendet werden, um den Sondenkontakt mit dem Boden zu verbessern.Ein Hammer oder ein Bohrer ist häufig erforderlich, um die Testsonden in den erforderlichen Tiefe und Abstand in den Boden zu fahren.Für groß angelegte Systeme werden Hilfselektroden verwendet, um einen kontrollierten Testschaltkreis zu erstellen.Stellen Sie vor dem Testen sicher, dass alle Werkzeuge sauber, unbeschädigt und ordnungsgemäß verbunden sind, um Fehler in den Messwerten zu vermeiden.

2. Wie wirken sich die Bodenbedingungen auf Bodenwiderstandsmessungen aus?

Die Bodenbedingungen beeinflussen direkt, wie gut Strom durch den Boden fließt und die Widerstandsmesswerte beeinflussen.Feuchte, schonreiche Böden leiten Elektrizität besser und senken den Widerstand, während trockene, sandige oder felsige Böden eine schlechte Leitfähigkeit aufweisen und den Widerstand erhöht.Saisonale Veränderungen wie Niederschlag, Einfrieren oder Dürre können das Feuchtigkeitsniveau verändern und Schwankungen der Messungen verursachen.In trockenen Bereichen befeuchten Tester häufig den Boden um Sonden, um den Kontakt zu verbessern.Die Bodenverdichtung ist auch wichtig - der Boden erhöht den Widerstand, während dicht gepackter Boden ihn reduziert.Beim Testen wählen Sie einen Bereich aus, der am besten das ganzjährige Bodenbedingungen darstellt, um zuverlässige Messungen zu gewährleisten.Wenn möglich, werden mehrere Tests zu verschiedenen Jahreszeiten durchgeführt, um Variationen zu berücksichtigen.

3. Wie oft sollte der Bodenwiderstand getestet werden?

Der Bodenwiderstand sollte mindestens einmal im Jahr auf allgemeine elektrische Systeme getestet werden, jedoch häufiger in Hochrisikokarmen wie Umspannwerken, Krankenhäusern und Industrieanlagen.Wenn ein Gebiet starke Niederschläge, saisonale Dürren oder häufige Blitzangriffe erfährt, können alle drei bis sechs Monate getestet werdenAusrüstung mit sensiblen Elektronik wie Serverräumen und Rechenzentren erfordert Tests nach Leistungsstichen, Wartungsarbeiten oder elektrischen Upgrades.Während des Tests prüfen Sie nach losen Verbindungen, korrodierten Elektroden und Bodenänderungen, die die Widerstand beeinflussen können.Nach den Industriestandards wie den Richtlinien der IEEE 81 und der NEC -Richtlinien planen Unternehmen häufig Tests vor der Sturmsaison, um die ordnungsgemäße Erdung zu gewährleisten, bevor die elektrischen Belastungszeiten erreicht werden.

4. Was sind häufige Ursachen für eine hohe Bodenwiderstand?

Hohe Bodenbeständigkeit resultiert normalerweise aus einer schlechten Bodenleitfähigkeit, korrodierten oder beschädigten Elektroden, unzureichenden Erdungstiefe oder unsachgemäßer Installation.Trockener, felsiger oder sandiger Boden hat natürlich einen hohen Widerstand, der durch Zugabe von Feuchtigkeit, Salz oder leitender Hinterfüllung wie Bentonit gesenkt werden kann.Im Laufe der Zeit schwächen Korrosion und Oxidation die Erdungsstäbe und verringern die Leitfähigkeit, insbesondere in Bereichen mit saurem oder alkalischem Boden.Lose Verbindungen oder nicht ordnungsgemäß gebundene Elektroden stören den Stromfluss, während eine unzureichende Erdungstiefe nicht stabile, leitende Bodenschichten erreicht.In mehreren Elektrodensystemen führt der falsche Abstand zwischen Elektroden zu Störungen und verringert die Wirksamkeit.Regelmäßige Aufrechterhaltung, Anziehen von Verbindungen und Reinigungsoxidation verhindern, dass die Resistenz zunimmt.

5. Kann eine unsachgemäße Erdung die Leistung der elektrischen Geräte beeinflussen?

Ja, unsachgemäß können Spannungsschwankungen, Systeminstabilität, Geräteversagen und Sicherheitsrisiken verursacht werden.Ohne einen Weg mit niedrigem Resistenz zur Ablassung von überschüssigem Elektrizität verbleiben Leistungsstschwärme und vorübergehende Strömungen im System.Eine schlechte Erdung erhöht das elektrische Rauschen und beeinflusst die Signalintegrität in Rechenzentren, Telekommunikationssystemen und industrieller Automatisierung.Bei motorgesteuerten Geräten kann eine unsachgemäße Erdung aufgrund von Streuspannungen zu unerwarteten Abschaltungen, Überhitzung oder einer verringerten Lebensdauer führen.In schweren Fällen stellen unbegründete oder nicht ordnungsgemäß geerdete Systeme ein Schockgefahr für das Personal dar und erhöhen das Brandrisiko durch Lichtbogenfehler.Regelmäßige Tests und Gewährleistung ordnungsgemäßer Erdungsverbindungen, Tiefe und materieller Qualität verhindern diese Probleme.
