Ein Leitfaden für operative Verstärker

Operationelle Verstärker oder OP-Ampere sind wesentliche Komponenten in der modernen Elektronik, die für ihre Fähigkeit bekannt sind, Signale mit Präzision zu verstärken und zu verarbeiten.Von Stabilisierungssteuerungssystemen bis hin zur Verbesserung der Audioqualität und der Stromversorgung von IoT-Geräten sind OP-AMPS vielseitige Tools, die für unzählige Anwendungen verwendet werden.Ursprünglich für analoge Computer entwickelt, um komplexe Berechnungen zu vereinfachen, sind sie in Branchen wie Medizin, Telekommunikation und Automatisierung unverzichtbar geworden.In diesem Artikel werden die Grundlagen von OP-Ampern einschließlich ihrer Funktionen, Konfigurationen und Verwendungen untersucht und ihre kritische Rolle bei der elektronischen Gestaltung hervorgehoben.

Katalog

Was ist ein operativer Verstärker?

Ein OP-Ampere ist eine entscheidende Komponente in der modernen Elektronik, die für die stark anpassbare und präzise Signalverarbeitung entwickelt wurde.Seine Hauptfunktion besteht darin, die Spannung zu verstärken und mathematische Operationen wie Addition, Subtraktion, Differenzierung und Integration durchzuführen.Die Feedback -Integration ist der Schlüssel zu ihrer Vielseitigkeit, mit der sie funktionale Module erstellen können, die auf verschiedene Aufgaben wie Signalkonditionierung, Filterung oder Steuerungssysteme zugeschnitten sind.

In der Vergangenheit stammte der Begriff "operativer Verstärker" aus seiner Verwendung in frühen analogen Computern, bei denen er komplexe Berechnungen vereinfachte.Heute bleibt es in der Branche unabdingbar und bewertet für seine hohe Eingangsimpedanz, eine niedrige Ausgangsimpedanz und die Anpassungsfähigkeit an verschiedene Anwendungen.Sie können sich auf seine Leistung für Aufgaben wie Verstärkung von Sensorsignalen oder die Aufrechterhaltung eines stabilen Feedbacks in Kontrollsystemen verlassen.

Was für ein operativer Verstärker kann

Betriebsverstärker oder OP-Ampere sind wesentliche Komponenten in elektronischen Schaltkreisen.Während sie selten allein eingesetzt werden, liegt ihre wahre Kraft in ihrer Fähigkeit, Signale zu verbessern und zu manipulieren, wenn sie in andere Schaltungselemente integriert werden.Ihre Anwendungen sind riesig und reichen von amplifizierenden Signalen bis hin zur Verfeinerung von Daten für eine präzise Analyse.In diesem Abschnitt wird zwei grundlegende Rollen von operativen Verstärkern untersucht, die schwache Signale in Einklang bringen und Geräusche filtern - und gleichzeitig ihre Auswirkungen auf praktische Systeme veranschaulichen.

Verstärkende schwache Eingangssignale

Eine der wichtigsten Fähigkeiten eines operativen Verstärkers ist die Fähigkeit, schwache Signale zu verstärken und sie stark genug zu machen, um verarbeitet oder effektiv zu nutzen.Stellen Sie sich einen schwachen Klang vor, der für alle verstärkt werden muss, um klar zu hören.Ein operativer Verstärker wirkt als elektronisches Äquivalent dieser Verbesserung.

In den tatsächlichen Anwendungen erzeugen Sensoren häufig winzige Ausgangssignale, die alleine zu schwach sind, um nützlich zu sein.Beispielsweise kann ein Temperatursensor beim Erkennen von Wärme ein schwaches Spannungssignal erzeugen.Ohne Verstärkung würde dieses Signal im Rauschen verloren oder von anderen Geräten nicht lesbar.Wenn das schwache Signal jedoch mit einem operativen Verstärkerschaltungsschaltung verbunden ist, wird das schwache Signal in einen robusten Ausgang umgewandelt.

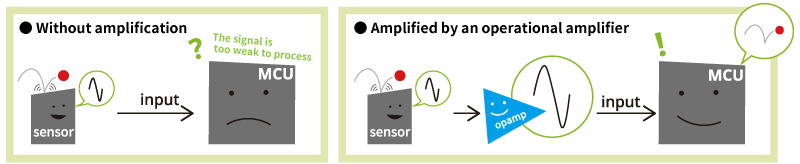

Abbildung 2. Verstärkung schwacher Eingangssignale

Sobald diese Signale verstärkt wurden, werden sie normalerweise an eine Mikrocontroller -Einheit (MCU) gesendet.Die MCU, die häufig als Gehirn eines elektronischen Systems bezeichnet wird, verarbeitet die Eingabe und bestimmt die entsprechende Wirkung, z. B. die Anpassung einer Motordrehzahl oder die Anzeige von Daten auf einem Bildschirm.Operationelle Verstärker ermöglichen diesen Prozess, indem die Lücke zwischen RAW -Sensorausgabe und umsetzbaren Daten überbrückt.Dies gewährleistet nicht nur eine genaue Signalverarbeitung, sondern verbessert auch die Zuverlässigkeit des gesamten Systems.

Filtergeräusche aus Eingangssignalen

Eine weitere kritische Rolle von operativen Verstärkern ist die Fähigkeit, unerwünschte Rauschen aus Eingangssignalen herauszufiltern.Rauschen kann wertvolle Daten verzerren oder verdecken, insbesondere in sensiblen Anwendungen.Durch die Konfiguration des operativen Verstärkers als Filter kann er spezifische Frequenzen von Interesse isolieren und gleichzeitig alle anderen unterdrücken.Dies verbessert die Klarheit und Integrität des Signals und stellt sicher, dass es für die weitere Verwendung geeignet ist.

Nehmen wir zum Beispiel ein Spracherkennungssystem.Solche Systeme stützen sich auf klare Audioeingänge, die genau funktionieren.Ohne zu filtern, können Hintergrundrauschen oder irrelevante Geräusche die Fähigkeit des Systems, die Sprache zu erkennen, beeinträchtigen.Durch die Verwendung eines operativen Verstärkungskreislaufs, der sich auf Frequenzen in der Nähe der menschlichen Stimme konzentriert, kann das System Umgebungsgeräusche ablehnen und den gewünschten Eingang genau erfassen.Diese Präzisionsfilterung verbessert sowohl die Klangqualität als auch die Leistung des Geräts.

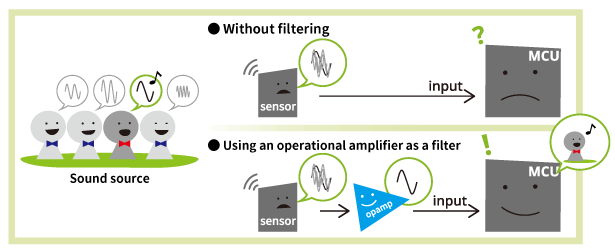

Abbildung 3. Filtern von Rauschen aus Eingangssignalen

Über die Rauschentfernung hinaus sind operative Verstärker vielseitig genug, um andere Aufgaben wie mathematische Berechnungen oder Signalsynthese auszuführen.Ihre Anpassungsfähigkeit macht sie für viele Branchen von Audio Engineering bis hin zu fortschrittlichen Rechensystemen.Diese Schaltungen verfeinern nicht nur Eingabedaten, sondern stellen auch sicher, dass elektronische Geräte ihre Funktionen mit der höchstmöglichen Genauigkeit ausführen.

Op-Amp-Schaltungssymbol

Das Symbol eines operativen Verstärkers besteht aus drei Hauptterminals: zwei Eingängen und einer Ausgabe.Der nicht invertierende Eingang ist mit einem Pluszeichen (+) gekennzeichnet, während der invertierende Eingang mit einem Minuszeichen (-) gekennzeichnet ist.

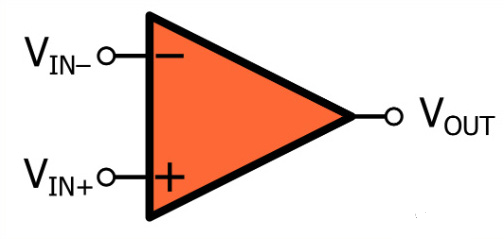

Abbildung 4. Op-Amp-Schaltungssymbol

In den tatsächlichen Anwendungen benötigt der OP-Ampere zwei zusätzliche Leistungsverbindungen für die ordnungsgemäße Funktion.Unten finden Sie die Konfiguration der Dual -Versorgungskonfiguration und die Einzelversorgungskonfiguration:

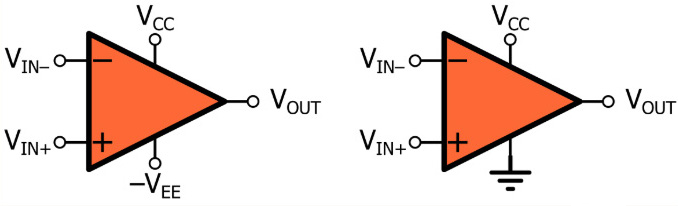

Abbildung 5. Konfiguration mit zwei Versorgung und Einzelversorgung

• Die doppelte Konfiguration beinhaltet die Verbindung von positiven und negativen Versorgungsspannungen, sodass der Ausgang über und unter dem Boden schwingt.

• Eine Einzelunterstützungskonfiguration verwendet eine einzelne positive Spannungsversorgung, während der negative Anschluss erden wird, was den Ausgangsschwung auf den positiven Bereich einschränkt.

In Schaltungsschematik werden Stromverbindungen in der Regel aus dem Einfachheit halber weggelassen, aber während der praktischen Montage und Tests müssen Sie ordnungsgemäße Verkabelung und stabile Stromversorgungsspannungen sicherstellen.Entkopplungskondensatoren werden häufig in der Nähe des Operationsverstärkers hinzugefügt, um das Rauschen zu verringern und die Stabilität zu verbessern.Tools wie Multimeter und Oszilloskope können verwendet werden, um Eingangssignale und Ausgangsverhalten zu überprüfen.Das Anschließen eines Signals an den nicht invertierenden Eingang stellt beispielsweise sicher, dass der Ausgang mit der Eingangsphase übereinstimmt, wobei die Verbindung mit dem invertierenden Eingang die Phase verbindet.

Elektrikmodell operativer Verstärker

Die ideale Beziehung zwischen Eingabe und Ausgabe eines typischen operativen Verstärkers ist in der folgenden Abbildung dargestellt:

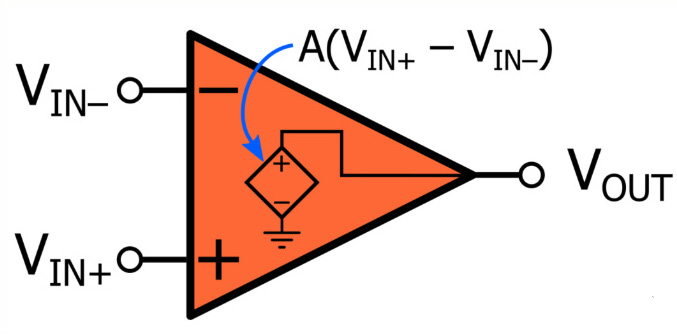

Abbildung 6. Elektrisches Modell des Betriebsverstärkers

Das Verhalten eines operativen Verstärkers (OP-Ampere) wird häufig als spannungsgesteuerte Spannungsquelle (VCVs) modelliert.In diesem Modell wird die Ausgangsspannung durch die Differenz zwischen den beiden Eingangsspannungen bestimmt.Insbesondere ist die Kontrollspannung die Differenz zwischen dem nicht invertierenden Eingang (V_In+) und die invertierenden Eingaben (V_IN-).Dieser Unterschied wird durch den Gewinn des Operationsverstärkers verstärkt (A) Um die Ausgangsspannung zu erzeugen.

Die OP-Ampere sind mit extrem hoher Open-Loop-Verstärkung ausgelegt, die typischerweise 10^5 bis 10^6 überschreiten.Während diese hohe Verstärkung in den meisten Schaltungen nicht direkt verwendet wird, wird sie in Kombination mit negativem Feedback unerlässlich.Negative Rückkopplung reduziert die Eingangsspannungsdifferenz auf nahezu Null, sodass der Ausgang genau reagiert und sicherstellt, dass die Schaltung vorhersehbar und zuverlässig funktioniert.In praktischen Designs verbinden Sie Eingangssignale mit dem OP-Ampere und überwachen den Ausgang mithilfe von Oszilloskopen, um die Leistung zu überprüfen.Rückkopplungswiderstände werden während der Tests eingestellt, um die gewünschte Verstärkung zu erzielen und sicherzustellen, dass die Schaltung stabil ist.

Zwei gängige Konfigurationen für OP-AMPS sind:

• Invertierende Konfiguration: Die Ausgangsphase ist im Vergleich zum Eingang umgekehrt und die Verstärkung wird durch die Rückkopplungs- und Eingangswiderstände bestimmt.Dieses Setup bietet einen stabilen und vorhersehbaren Gewinn.

• Nicht invertierende Konfiguration: Die Ausgangsphase entspricht dem Eingang und die Verstärkung ist mit einem Spannungsteiler in der Rückkopplungsschleife einstellbar.

Diese Konfigurationen machen Op-Amps-vielseitige Werkzeuge zur Verstärkung, Verarbeitung und Steuerung von Signalen in verschiedenen elektronischen Schaltungen.

Kategorien von operativen Verstärkern

Operationelle Verstärker (OP-Ampere) sind vielseitige Komponenten, die anhand ihrer Entwurfsmerkmale klassifiziert werden können.Diese Klassifikationen helfen Ihnen bei der Auswahl des richtigen Operationsverstärkers für bestimmte Anwendungen, indem Sie Faktoren wie Komponententyp, Genauigkeit, Geschwindigkeit und Stromverbrauch berücksichtigen.

Nach Komponententyp

OP-AMPs werden unter Verwendung verschiedener Arten der Halbleitertechnologie erstellt, die jeweils für bestimmte Bedürfnisse geeignet sind:

• Bipolar: Diese OP-Ampere liefern geringes Geräusch und hohe Geschwindigkeit, wodurch sie ideal für Anwendungen wie Audiogeräte und Instrumente sind.Ihr robustes Design gewährleistet Präzision in Umgebungen, die stabile, schnelle Antworten erfordern.

• JFET: Diese OP-Ampere balancieren eine moderate Rauschleistung mit guter Eingangsimpedanz, wodurch sie für Anwendungen wie aktive Filter und niedrige Frequenzverstärker geeignet sind.

• CMOs: CMOS-OP-Amamps sind für die Stromversorgung optimiert und haben eine hohe Eingangsimpedanz, wodurch sie ideal für Anwendungen mit geringer Leistung wie IoT-Geräten, tragbare Elektronik und batteriebetriebene Systeme sind.

Nach Genauigkeit

Genauigkeitsklassifizierungen konzentrieren sich darauf, wie genau ein OP-Ampere Signale mit minimalem Offset oder Rauschen verstärken kann:

• Allgemeine Purpose: Diese Op-Ampere sind ausreichend für grundlegende Verstärkungsaufgaben, bei denen die Präzision weniger kritisch ist.Sie werden häufig in der Unterhaltungselektronik und der einfachen Signalverarbeitung verwendet.

• Hochvorbereitete: Diese OP-Ampere entwickelt für außergewöhnliche Genauigkeit und werden in medizinischen Geräten, Instrumenten und anderen Anwendungen verwendet, die Offset und zuverlässige Leistung auf Mikrovoltebene erfordern.

• Niedriges Rauschen: Diese OP-Ampere sind speziell für die Minimierung von Rauschen und die Verbesserung der Bandbreite gefertigt.

Durch Geschwindigkeit

Geschwindigkeitsklassifizierungen basieren auf dem Frequenzbereich, den der OP-Ampere effektiv verarbeiten kann:

• Hochgeschwindigkeit: Diese Op-Ampere können Signale im Megahertz (MHz) bis Gigahertz (GHz) -Rebie umstellen.Sie werden häufig in HF -Systemen, Videoverarbeitung und Datenkonvertern verwendet.

• mittlere Geschwindigkeit: Bei Betriebsfrequenzen in den zehn MHz sind diese Op-Ampere für Rückkopplungssteuerschleifen, Filter und allgemeine Schaltkreise geeignet.

• Niedriggeschwindigkeit: Diese OP-Ampere eignen sich am besten für Anwendungen im stationären Zustand oder für niedrige Frequenz, z. B. Temperatursensoren und Motorkontroller mit niedrigem Geschwindigkeit.

Durch Stromverbrauch

Der Stromverbrauch ist ein kritischer Faktor, insbesondere bei tragbaren oder energieempfindlichen Anwendungen:

• Ultra-niedrige Leistung: Diese Op-Ampere verbrauchen Strömungen auf Nanoampere-Ebenen, was sie ideal für langlebige, batteriebetriebene Geräte wie IoT-Sensoren und tragbare Technologie macht.

• Mikropower: Mit Strömen auf Mikroampere-Ebene bilden diese Op-Ampere einen geringen Stromverbrauch mit angemessener Leistung aus, die für Geräte geeignet sind, die eine längere Akkulaufzeit benötigen.

• Allgemeiner Typ: Diese OP-Ampern priorisieren die Leistung vor Leistungsbeschränkungen und verbrauchen häufig höhere Leistungsstufen.Sie werden häufig in industriellen und Hochleistungssystemen eingesetzt.

Betriebsverstärkerparameter

Operationelle Verstärker (OP-AMPs) sind durch verschiedene Parameter gekennzeichnet, die ihr Verhalten definieren und ihre Eignung für bestimmte Anwendungen bestimmen.Diese Parameter leiten Sie beim Entwerfen von Schaltkreisen, die präzise Leistungsanforderungen entsprechen.

Rückmeldung

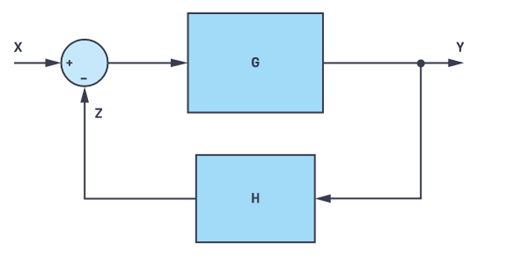

Abbildung 7. Rückkopplungsschematik

Negatives Feedback ist ein Schlüsselmechanismus in Op-Ampere-Schaltungen.Durch das Routing eines Teils des Ausgangssignals an den invertierenden Eingang reduziert das Feedback die Differenz zwischen den Eingangsspannungen und stabilisiert die Schaltung.Dies gewährleistet vorhersehbaren Betrieb und konsistenten Gewinn.Sie können die Werte von Rückkopplungswiderständen fein abschneiden, um die gewünschte Verstärkung und die Stabilität der Schaltkreis während der Entwurfs- und Testphasen zu erzielen.

Das Ziel ist es, die Differenz zwischen den Eingangsspannungen zu minimieren und die Differentialeingangsspannung so nahe wie möglich zu bringen, wie in der folgenden Gleichung gezeigt.

Abbildung 8. Negative Rückkopplungsgleichung

Open-Loop-Gewinn

Open-Loop-Verstärkung bezieht sich auf die Verstärkungsfunktion des Operationsverstärkers ohne Feedback.Es ist extrem hoch und überschreitet oft 10⁵, aber ab, wenn die Signalfrequenz zunimmt.Während diese Verstärkung selten direkt verwendet wird, ist sein hoher Wert wichtig, um ein präzises Verhalten in Rückkopplungsschaltungen zu ermöglichen.Simulationswerkzeuge und Tests sind erforderlich, um die Stabilität und Leistung des Operationsverstärkers bei der Anwendung von Feedback zu überprüfen.

Wenn der Op-Amper einen einzigen dominanten Pol hat, nimmt die Open-Loop-Verstärkung mit einer konsistenten Geschwindigkeit stetig ab, wie im folgenden Bild dargestellt.

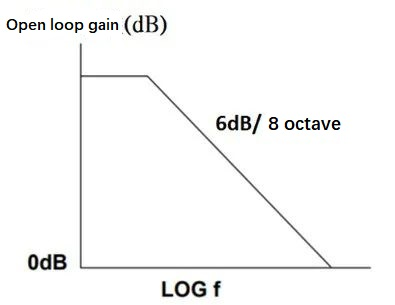

Abbildung 9. Verstärkung der offenen Schleife - Einzelpol -Antwort

Typische OP-Ampere haben jedoch mehr als einen Pol in der Praxis, wie Sie im Bild unten sehen können.

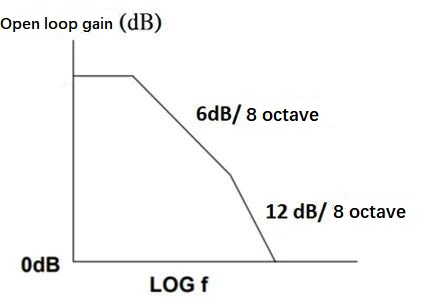

Abbildung 10. Verstärkung für offene Schleife - zwei Pole Reaktion

Die Einführung eines zweiten Pols beschleunigt den Rückgang der Open-Loop-Verstärkung auf 12 dB pro Oktave (40 dB pro Jahrzehnt), wie im obigen Bild dargestellt.Ein Op-Ampere wird bei jedem Gewinn als bedingungslos als stabil angesehen, wenn sein Open-Loop-Verstärkung unter 0 dB fällt, bevor er die Häufigkeit des zweiten Pols erreicht.Diese Bedingung wird allgemein als "Einheitsgewinnstall" bezeichnet.Weitere Einzelheiten finden Sie im Open-Loop-Verstärkungsfrequenz-Antwortdiagramm im ADI ADA4857-Datenblatt unten.

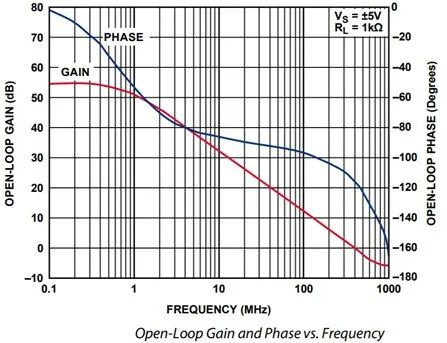

Abbildung 11. ADA4857 Open Loop -Verstärkungsfrequenzgang

Gewinn mit geschlossener Schleife

Die Verstärkung mit geschlossener Schleife beschreibt, wie viel ein Verstärker ein Signal steigert, wenn seine Rückkopplungsschleife aktiv ist.Dieser Rückkopplungsmechanismus stabilisiert den Amplifikationsprozess und stellt eine konsistente Leistung durch Regulierung des Ausgangs sicher.Es spielt eine wichtige Rolle bei der Verbesserung der Genauigkeit und der Minimierung der Verzerrung und macht es zu einem Kernmerkmal bei den meisten Verstärkerdesigns.Verstärkung mit geschlossener Schleife hat zwei primäre Komponenten: Signalverstärkung und Rauschverstärkung.

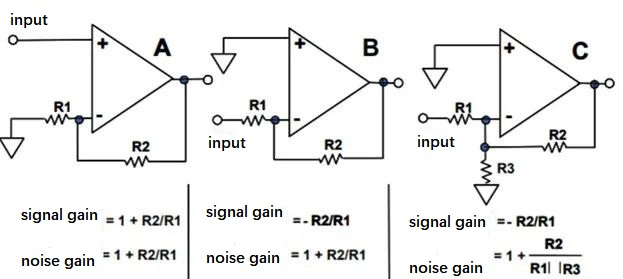

Abbildung 12. Signalverstärkung und Rauschverstärkung

• Signalverstärkung: Die Signalverstärkung bezieht sich auf die Verstärkung des beabsichtigten Eingangssignals, was die Hauptfunktion des Verstärkers ist.Es bestimmt, wie stark das gewünschte Signal in der Festigkeit erhöht wird, wenn es durch die Schaltung führt.

• Geräuschverstärkung: Die Rauschverstärkung stellt andererseits die Gesamtverstärkung des Verstärkers dar, die sowohl das gewünschte Eingangssignal als auch jedes Rauschen enthält, das in das System eingeht.Die Rauschverstärkung wird besonders wichtig, wenn das System bei hohen Open-Loop-Gewinnen arbeitet, da die Gesamtverstärkung mit geschlossenem Schleife überwiegend vom Rauschen beeinflusst wird.In empfindlichen Systemen ist das Verwalten von Rauschgewinn von entscheidender Bedeutung für die Aufrechterhaltung der Stabilität und zur Verhinderung von übermäßigen Störungen.

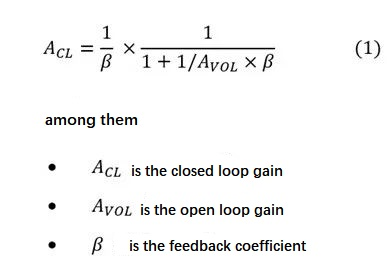

Die traditionelle Formulierung zur Berechnung des Verstärkungsverstärkungsverstärkungsverstärkers beruht auf der Verstärkung im Freien.In diesem Zusammenhang repräsentiert G die tatsächliche Verstärkung mit geschlossenem Schleifen, NG bezeichnet die Rauschverstärkung und A_VOL ist die Open-Loop-Verstärkung des Verstärkers.Die Beziehung zwischen diesen Parametern wird wie folgt ausgedrückt:

Wenn die Verstärkung des Schaltkreises hoch ist, wird die Verstärkung mit geschlossenen Schleife überwiegend durch die Rauschverstärkung bestimmt.

Gewinne-Bandbreitenprodukt (GBP)

Das Produkt des Gain-Bandwidth-Produkts definiert die Beziehung zwischen dem Gewinn eines Operationsverstärkers und seinem Frequenzbereich.Diese Metrik stellt sicher, dass der Operationsverstärker sowohl die Gewinn- als auch die Bandbreitenanforderungen für eine bestimmte Anwendung erfüllt.Wenn beispielsweise eine Schaltung eine Verstärkung von 10 und eine Bandbreite von 100 kHz benötigt, muss die GBP des Op-Amps mindestens 1 MHz betragen.Messen und validieren Sie die GBP während des Entwurfs- und Testprozesses, um die Zuverlässigkeit sicherzustellen.

Das folgende Diagramm hilft beim Verständnis der Kompromisse zwischen Gewinn und Bandbreite und ist ein kritisches Instrument zur Bewertung der Eignung eines Operationsverstärkers für bestimmte Anwendungen.

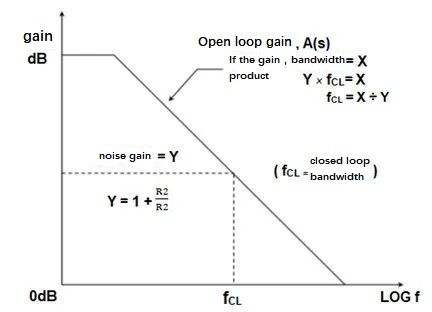

Abbildung 13. Kompromisse zwischen Gewinn und Bandbreite

Schwindelrate

Die Schwankungsrate gibt an, wie schnell sich die Ausgangsspannung als Reaktion auf ein sich schnell verändernes Eingangssignal ändern kann.Es wird in Volt pro Mikrosekunde (v/µs) gemessen.Die maximale Betriebsfrequenz für einen großen Signalbetrieb in einem Verstärker kann unter Verwendung der Formel berechnet werden:

Wo:

• F: Maximale Betriebsfrequenz

• Sr: Schlupfrate des Verstärkers (in Volt pro Sekunde)

• V_P: Spitzenspannung des Signals (in Volt)

• 2π: Eine Konstante, die den Winkelfrequenzfaktor für ein sinusförmiges Signal darstellt

Mit einer höheren Schwankungsrate kann der OP-Ampere ohne Verzerrung schnelle Signalübergänge verarbeiten.Testen Sie auf Überschwingen, Klingeln oder Verzerrungen während der schnellen Eingangsübergänge, um zu bestätigen, dass die Stimmrate des Operationsverstärkers den Anforderungen der Anwendung entspricht.

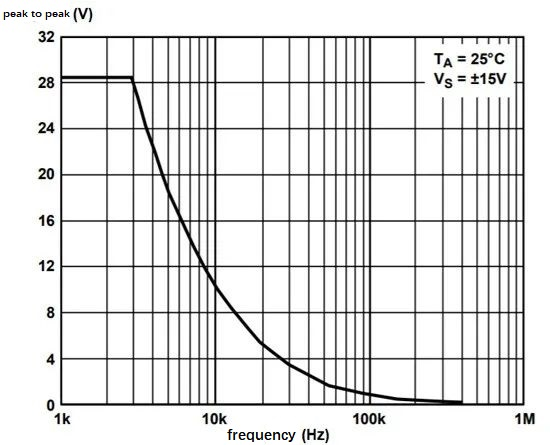

Abbildung 14. op177 maximale Ausgangsamplitude und Frequenz

Bandbreite

Bandbreite definiert den Frequenzbereich, den ein Op-Ampere effektiv verstärken kann.Sie können die Bandbreite optimieren und gleichzeitig Probleme wie parasitäre Kapazität minimieren, die die Leistung beeinträchtigen können.Während des Konstruktionsprozesses bewerten Ingenieure die Bandbreitenkurve für übermäßige Höhepunkte, was auf Stabilitätsprobleme oder eine verringerte Gewinnflatheit hinweisen kann.

Ausgangstyp

Der Ausgangstyp eines OP-Amps bestimmt seine Funktionalität und Anwendungsumfang.Gemeinsame Ausgangstypen umfassen:

• Differential: Verstärkt die Spannungsdifferenz zwischen zwei Eingängen und liefert einen doppelten Ausgang.Häufig in Instrumentierungsschaltungen verwendet.

• Rail-to-Rail: Unterstützt die Eingangs- und Ausgangsspannungsschwankungen in der Nähe der Versorgungsspannung, ideal für Geräte mit geringer Leistung und batteriebetriebenen Geräten.

• Open-Drain: Bietet einen Stromkreisgang, der häufig in Stromerkennungsschaltungen verwendet wird.

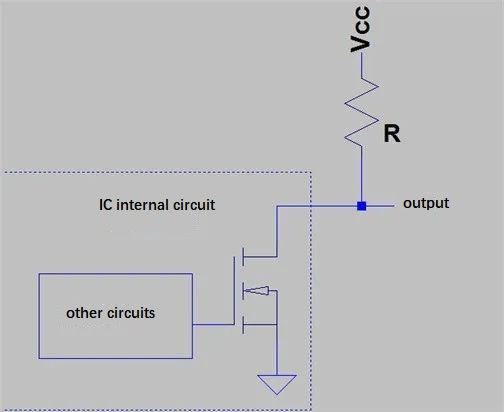

Abbildung 15. Open Drain Operational Verstärkerausgangsschaltungsdiagramm

• Push-Pull: Kombiniert NPN- und PNP-Transistoren für die Amplifikation mit niedriger Distortierung, erfordert jedoch ein sorgfältiges thermisches Management.

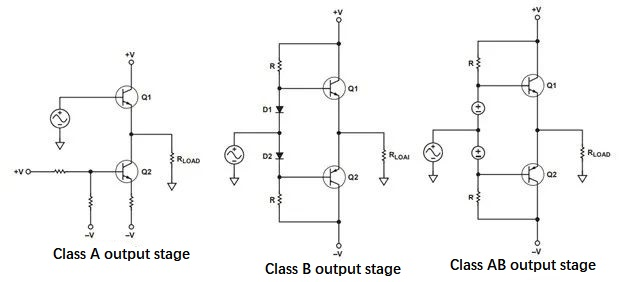

Abbildung 16. Klasse A, Klasse B, Klasse AB-Ausgangsbühnenstufe Push-Pull-Verstärker

Schlüsselfaktoren bei der Auswahl eines operativen Verstärkers

Die Auswahl des richtigen Betriebsverstärkers (OP-Ampere) erfordert eine sorgfältige Bewertung, um sicherzustellen, dass er den Anforderungen Ihres Stromkreises entspricht.Ein geeignetes Op-Amper verbessert die Signalqualität, verbessert die Genauigkeit und steigert die Systemeffizienz.Durch das Aufbrechen des Auswahlprozesses wird klargestellt, wie sich spezifische Parameter auf die Leistung auswirken.

Betriebsspannungsbereich

Die erste Überlegung ist der Betriebsspannungsbereich, der sicherstellt, dass der Operationsverstärker die Spannungsanforderungen Ihrer Schaltkreise erledigen kann.OP-AMPs können eine einzelne Versorgung (VDD und Masse) oder eine Doppelversorgung (positive und negative Spannungen) verwenden.Die doppelten Lieferungen sind für Schaltungen von entscheidender Bedeutung, die negative Ausgangsspannungen erfordern, z. B. die Verarbeitung von Wechselstromsignalen.Durch die Überprüfung des Datenblatts auf Versorgungsspannungsspezifikationen wird die Kompatibilität gewährleistet.

Bandbreitenprodukt (GBP) erhalten

Das Produkt der Gain-Bandbreite definiert die Fähigkeit des OP-Amps, hochfrequente Signale zu bewältigen.Eine hohe GBP ist für Anwendungen wie Audioverarbeitung oder HF -Schaltungen unerlässlich, um die Verzerrung zu minimieren.Eine höhere GBP erhöht jedoch häufig den Stromverbrauch und die Empfindlichkeit gegenüber dem Schaltungsdesign.Das Ausgleich von GBP mit Leistungseffizienz und Schaltungsstabilität ist für die Leistung von entscheidender Bedeutung.

Stromverbrauch

Der Stromverbrauch ist von entscheidender Bedeutung, insbesondere für batteriebetriebene oder tragbare Geräte.Es hängt vom Versorgungsstrom und der Spannung ab, die im Datenblatt aufgeführt sind.Niedrigere Stromverstärker haben häufig eine verringerte GBP, wodurch die Leistung in hochfrequenten Anwendungen eingeschränkt wird.Optimierung des Stromverbrauchs bei der Erreichung der Leistungsziele sorgt dafür, dass die OP-Ampere-Ausstattung in energiekritischen Designs passt.

Eingangsversatzspannung

Für Präzisionsanwendungen ist die Eingangs -Offset -Spannung eine kritische Spezifikation.Diese kleine Abweichung am Eingang kann Ausgangsfehler verursachen, insbesondere in Systemen, die eine hohe Genauigkeit erfordern.Bei Anwendungen wie Instrumentierung oder Kleinsignalverstärkung ist die Minimierung der Eingangsversetzungsspannung für einen konsistenten und zuverlässigen Betrieb von wesentlicher Bedeutung.

Abschluss

Betriebsverstärker oder OP-AMPs sind wesentliche Werkzeuge in der Elektronik und bieten Präzision und Anpassungsfähigkeit für unzählige Anwendungen.Sie verstärken schwache Signale, filtern das Geräusch heraus und stellen sicher, dass die Systeme reibungslos laufen, sodass sie für Geräte wie medizinische Geräte, Audiosysteme und IoT -Geräte von entscheidender Bedeutung sind.Durch die Auswahl des richtigen Op-Ampere-Verständnisses das Verständnis von Schlüsselfaktoren wie Spannungsbereich, Stromnutzung und Signalgenauigkeit.Diese Komponenten verwandeln Rohsignale in nützliche Ausgaben und helfen, Schaltkreise effizient und zuverlässig zu arbeiten.Unabhängig davon, ob Sie ein Sensorsystem erstellen oder die Audioqualität verbessern, die OP-Ampere vereinfachen komplexe Aufgaben und stellen Sie sicher, dass Ihre Designs wie erwartet funktionieren.

Häufig gestellte Fragen

1. Was ist ein operativer Verstärker?

Ein operativer Verstärker oder ein Operationsverstärker ist eine vielseitige elektronische Komponente, die elektrische Signale verstärkt und verarbeitet.Es arbeitet mit Feedback -Netzwerken zusammen, um eine Vielzahl von Aufgaben wie die Signalkonditionierung, Filterung und Erzeugung von Schwingungen auszuführen.OP-Ampere sind in vielen Schaltungen aufgrund ihrer Präzision und Anpassungsfähigkeit von wesentlicher Bedeutung.

2. Kann ein operativer Verstärker den Wechselstrom (AC) amplifizieren?

Ja, Op-Amps können Wechselstromsignale verstärken.Ihre Leistung hängt jedoch von mehreren Faktoren ab, einschließlich der Eingangsspannung, der Signalfrequenz, der Slew-Rate und des GBP (Gain-Bandwidth).Ingenieure testen die Leistung des Operationsverstärkers unter hohen Frequenzbedingungen sorgfältig, um die Signalintegrität zu gewährleisten und Verzerrungs- oder Phasenverschiebungen zu minimieren.

3. Was ist die Funktion und Verwendung eines operativen Verstärkers?

OP-AMPs verstärken Signale und führen Vorgänge wie Summieren oder Integration aus.Anwendungen umfassen invertierende/nicht-invertierende Verstärker, Filter, Oszillatoren und Spannungsvergleiche.
