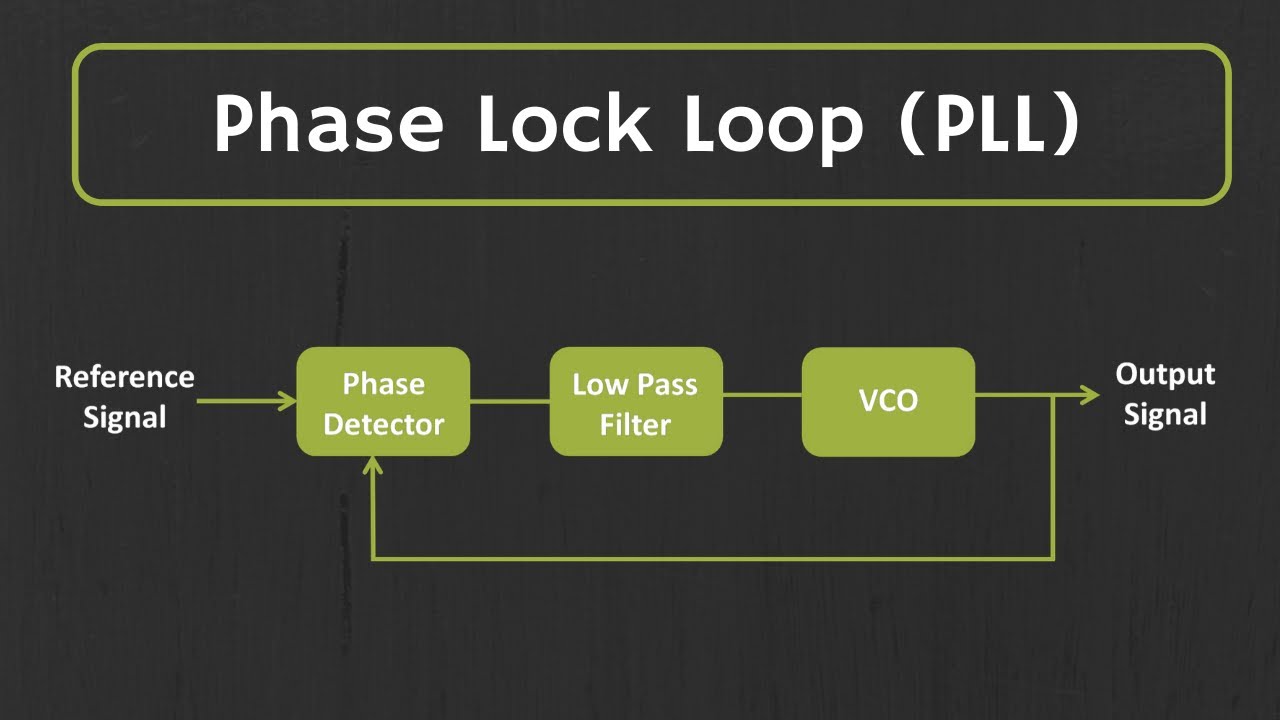

Phasenverriegelungsschleife (PLL) verstehen

Eine Phasensperrschleife (PLL) ist ein elektronisches Steuerungssystem, das die Phase und Frequenz eines Ausgangssignals mit einem Referenzeingangssignal synchronisiert.Es verwendet eine Rückkopplungsschleife, die aus Schlüsselkomponenten wie einem Phasendetektor, einem Tiefpassfilter und einem spannungsgesteuerten Oszillator (VCO) besteht.Der Phasendetektor vergleicht die Phase des Ausgangssignals mit dem Referenzeingang und der VCO passt die Ausgangsfrequenz entsprechend an.PLLs werden häufig in Anwendungen wie Frequenzsynthese, Uhrenerzeugung und Signalsynchronisation in Kommunikationssystemen und digitalen Schaltungen verwendet, um eine stabile und präzise Signalübertragung zu gewährleisten.

Komponenten einer PLL

Verständnis ein Verständnis der verschiedenen Komponenten einer Phasensperrschleife (PLL) zum Ergreifen seiner Vorgänge in elektronischen Schaltungen.

Phasendetektor

Der Phasendetektor misst die Phasendifferenz zwischen dem Referenzeingangssignal und dem Rückkopplungssignal, das aus der Ausgabe der PLL abgeleitet ist.Es erzeugt ein Fehlersignal proportional zu diesem Phasenunterschied.Dieses Fehlersignal spielt eine wichtige Rolle, da es die nachfolgenden Stadien innerhalb der Schleife beeinflusst.Diese Art des ausgewählten Phasendetektors beeinflusst die Leistung der PLL.Es gibt verschiedene Arten von Phasendetektoren, darunter:

• Xor Gates, vorwiegend in digitaler PLLS verwendet

• Analoge Multiplikatoren, häufig in analogen PLLs

• Phasenfrequenzdetektoren, einzigartig für ihre Empfindlichkeit gegenüber Phasen- und Frequenzdiskrepanzen

Die Auswahl des geeigneten Phasendetektors kann die Geschwindigkeit und Genauigkeit der PLL dramatisch beeinflussen.

Schleifenfilter

Der Schleifenfilter verfeinert das Fehlersignal, indem Sie hochfrequente Rauschen eliminieren.Dieser Filterprozess ist ein wesentlicher Bestandteil der Steuerung des spannungsgesteuerten Oszillators (VCO).Zu den häufig verwendeten Schleifenfiltern gehören:

• niedrige Passfilter

• Aktive Filter, bei denen operative Verstärker zur präzisen Filterung verwendet werden

Die Implementierung fortschrittlicher Filtertechniken kann die Reaktionszeit und -stabilität der PLL verbessern, was in Hochgeschwindigkeitskommunikationssystemen von entscheidender Bedeutung ist, bei denen die Aufrechterhaltung der Signalintegrität unerlässlich ist.

Spannungsgesteuerter Oszillator (VCO)

Das VCO erzeugt das Ausgangssignal des PLL, wobei seine Frequenz basierend auf der Spannung aus dem Schleifenfilter eingestellt ist.Dieser Mechanismus stellt sicher, dass die Ausgangsfrequenz des VCO mit dem Referenzsignal übereinstimmt.Zu den Schlüsselkomponenten in einem VCO gehören:

•Varaktordioden

•LC -Schaltungen

Es stellt sicher, dass der VCO eine präzise Frequenzregelung beibehält, sodass die PLL in einer Vielzahl von Anwendungen effektiv abschneiden kann, die von Funkübertragungen bis hin zur Erzeugung der Uhr in Mikroprozessoren reichen.

Ein Frequenzteiler innerhalb dieses Pfades reduziert die VCO -Ausgangsfrequenz auf den Bereich des Referenzsignals und sorgt für eine ordnungsgemäße Synchronisation.Dieses Teilungsverhältnis ist in Anwendungen erforderlich, bei denen eine genaue Multiplikation oder Abteilung für eine genaue Frequenz erforderlich ist, z.Die korrekte Rückkopplungskonfiguration stabilisiert nicht nur die PLL, sondern minimiert auch Phasenrauschen, die für die Verarbeitung von Signalverarbeitung mit hoher Fidelität.

Wie funktioniert eine PLL?

Eine Phasensperrschleife (PLL) arbeitet durch eine Rückkopplungsschleife, die das Ausgangssignal kontinuierlich an die Synchronisierung mit einem Referenzsignal einstellt.Dieser komplizierte Mechanismus stellt sicher, dass die PLL die Phasenkohärenz über verschiedene Betriebsstadien hinweg aufrechterhält.Wichtige Aspekte dieses Synchronisierungsprozesses für seine Wirksamkeit, und wir werden sie weiter untersuchen.

Phasenvergleich und Fehlersignalerzeugung

Der erste Schritt im PLL-Betrieb beinhaltet einen Phasendetektor, der das Referenzsignal mit dem Rückkopplungssignal aus dem spannungsgesteuerten Oszillator (VCO) vergleicht.

Wenn eine Phasendiskrepanz erkannt wird, wird ein Fehlersignal erzeugt.Dieses Fehlersignal, bezeichnet als als E (t)kann mit der Gleichung berechnet werden:

wo k_D repräsentiert den Gewinn des Phasendetektors.Eine präzise Phasenerkennung ist wichtig für die Aufrechterhaltung der Genauigkeit der PLL, da selbst kleinere Abweichungen, die zu Schwankungen der Ausgabe führen können.

Schleifenfilterverarbeitung

Das erzeugte Fehlersignal wird anschließend über den Schleifenfilter weitergeleitet.Die primäre Funktion des Schleifenfilters besteht darin, das Fehlersignal zu glätten, indem hochfrequente Rauschen eliminiert werden, wodurch eine sauberere Steuerspannung erfolgt.

Die Übertragungsfunktion eines Basis-Schleifenfilters erster Ordnung wird ausgedrückt als:

Wo 𝑅 ist der Widerstand, 𝐶 ist die Kapazität und 𝑠 ist die komplexe Frequenzvariable.Die Qualität des Filters wirkt sich direkt auf die Stabilität und Leistung des PLL -Systems aus.Durch die Auswahl geeigneter Komponenten können Sie die transiente Reaktion verbessern und Phasenjitter minimieren.

VCO -Einstellung

Sobald die Kontrollspannung 𝑉𝑐 wird aus dem Schleifenfilter erhalten, es wird verwendet, um die Frequenz des VCO anzupassen.Die Beziehung zwischen der Kontrollspannung und der VCO -Frequenz f_VCO ist normalerweise linear und kann als:

wo f₀ bezeichnet die freie Häufigkeit des VCO und k_V Ist der VCO -Gewinn.Diese lineare Beziehung sorgt für vorhersehbares Verhalten der PLL und erleichtert eine leichtere Leistung und Aufrechterhaltung der Schloss.Feinabstimmung k_v und f₀ Kann die Reaktion der PLL auf unterschiedliche Eingabebedingungen verbessern.

Phasenausrichtung und Schlosszustand

Wenn die VCO -Frequenz basierend auf der Kontrollspannung eingestellt wird, übereinstimmt die Ausgangsphase allmählich mit der Phase des Referenzsignals.Das PLL erreicht einen Schließzustand, wenn die Phasenunterschiede minimiert werden, mathematisch beschrieben als:

Das Erreichen der Phasenschloss zeigt an, dass das System einen stationären Zustand erreicht hat, in dem sowohl die Frequenz als auch die Phase ausgerichtet sind.Praktiker verwenden häufig Phasensperrindikatoren, um den Sperrstatus in Zeitanwendungen zu ermitteln und eine gute Leistung zu gewährleisten.

Arten von analogen PLLs

Analoge PLLs (Phasenverriegelungsschleifen) sind in ihrem Design vielfältig und maßgeschneidert für eine Reihe von Leistungsspezifikationen und -anwendungen zugeschnitten:

Lineare PLLS (LPLLS)

Lineare PLLs verwenden Komponenten wie Widerstände, Kondensatoren und operative Verstärker.Diese Elemente tragen zur Einfachheit und Zuverlässigkeit des Systems bei, wodurch sie für mäßige Leistungsanwendungen geeignet sind.Lineare PLLs werden in Einstellungen bevorzugt, in denen Präzision und Hochfrequenzstabilität zum Beispiel bei demodulierenden frequenzmodulierten Signalen nicht erforderlich sind.Diese Zuverlässigkeit macht sie ideal für grundlegende Kommunikationssysteme oder Low-End-Frequenzsynthese.

Nichtlineare PLLS (NPLLS)

Nichtlineare PLLs integrieren umgekehrt nichtlineare Komponenten, um höhere Leistungsniveaus in ausgefeilteren Anwendungen zu erreichen.Sie zeichnen sich in Szenarien aus und erfordern mehr Stabilität und schnellere Schließzeiten.Ihre Kenntnisse in Bezug auf die Verwaltung eines breiteren Frequenzbereichs und die Ausgleich von Phasenfehlern machen sie von ihnen besonders für hochpräzise Aufgaben wie fortschrittliche Telekommunikationen, bei denen hohe Datenraten eine robuste und präzise Frequenzregelung erfordern.Ihre dynamische Anpassungsfähigkeit sorgt für eine anhaltende Synchronisation für die Datenintegrität, und die Anpassungsfähigkeit geht auf Kosten einer erhöhten Komplexität auf.

Nachdenken über die PLL -Entwicklung

Die Entwicklung von analogen PLLs führt weiterhin durch Fortschritte bei der Auslegung und Signalverarbeitung elektronischer Komponenten.Aufstrebende hybride Ansätze, die lineare und nichtlineare Funktionen mischen, zeigen noch größere Flexibilität und Leistungsverbesserungen.Die Synergie linearer und nichtlinearer Eigenschaften deutet auf eine Zukunft hin, in der ausgefeiltere Systeme die Stärken von beiden in Einklang bringen, um den verschiedenen Anwendungsbedürfnissen zu erfüllen.

Die Auswahl zwischen linearem und nichtlinearem PLLS muss mit den spezifischen Anforderungen der Anwendung übereinstimmen, wobei Faktoren wie Komplexität, Leistung und Zuverlässigkeit berücksichtigt werden.Die fortlaufende technologische Integration verspricht anhaltende Verbesserungen und innovative Entwicklungen im Bereich analoge Phasenschleifen.

Konstruktionsüberlegungen für analoge PLLs

Phasenrauschen und Jitter

Das Minimieren von Phasenrauschen und Jitter gewährleistet eine überlegene Treue der Signalverarbeitung.Phasenrauschen, im Wesentlichen kurzfristige Phasenschwankungen, kann die Signalqualität beeinträchtigen.Auf der anderen Seite kann Jitter, das sich als Zeitabweichungen manifestiert, die Synchronisation wie Kommunikationssysteme und Datenkonverter stören. Die Resilienz gegen Rauschen kann eine große Herausforderung sein.Techniken wie Phasenrauschen -Spektralanalyse und erweiterte Jitter -Reduktionalgorithmen bieten potenzielle Lösungen.Darüber hinaus spielen die Auswahl von Spannungsteuerung mit niedrigem Spannung (VCOs) und die Auswahl geeigneter Schleifenfilterkomponenten eine wesentliche Rolle bei der Reduzierung von Phasenrauschen und Jitter.

Die Fähigkeit, niedrigphasige Rauschen aufrechtzuerhalten, das für eine genaue Signalwiedergabe erforderlich ist.Das strategische Design von VCOs harmoniert gut mit Techniken wie Phase -Rausch -Spektralanalyse, sodass wir Phasenrauschen und Jitter effektiv angehen können.

Schleifenbandbreite und Stabilität

Die Schleifenbandbreite einer Phasen-Locked Loop (PLL) bestimmt, wie schnell sie auf Eingangssignalschwankungen reagiert.Eine breitere Bandbreite ermöglicht eine schnellere Verfolgung des Referenzsignals, kann aber auch höhere Geräuschpegel einführen.Umgekehrt minimiert eine schmalere Bandbreite das Geräusch, kann jedoch den Tracking -Prozess verlangsamen.Das Ausgleich dieser Faktoren ist oft kompliziert, insbesondere in der HF -Kommunikation, wo die Signalintegrität Vorrang hat.

Stabilität ist eine andere Facette, die oft diskutiert ist.Hat die Stabilität Einfluss auf die Gesamtleistung einer PLL?Instabilität kann zu unerwünschten Schwingungen und Signalstörungen führen.Techniken wie die Analyse der Bode -Diagramme und die Root Locus -Methoden können bei der Gestaltung eines stabilen Systems helfen.Iterative Tests und Stimmen von Schleifenfiltern, wie verschiedene praktische Szenarien vermuten lassen, können unverzichtbar sein, um die gewünschte Stabilität zu erreichen.

Sperrzeit und Erwerbszeit

Die Verriegelungszeit ist das Intervall, das für die PLL -Ausgabe benötigt wird, um sich mit dem Referenzsignal auszurichten, während die Erfassungszeit die für die Synchronisierung von einem anfängliche, entsperrte Zustand erforderliche Dauer ist.In Systemen, die eine schnelle Synchronisation erfordern, wie Satellitenkommunikation und Hochgeschwindigkeitsnetzwerkschnittstellen, ist die Minimierung der Schloss- und Erfassungszeiten sehr vorteilhaft.

Techniken wie die Verwendung von Schnellschalt-VCOs und optimierte digitale Kontrollschleifen können diese Zeiten effektiv verringern.Interessanterweise kann die Einbeziehung von Ausgangsbedingungen und adaptiven Kontrollmechanismen die Sperr- und Erfassungsleistung drastisch verbessern und die starke Systemfunktion auch dann sicherstellen, wenn die Bedingungen schwanken.

Ganzheitliche Einblicke in das analoge PLL -Design

Das Entwerfen einer effektiven analogen PLL erfordert eine akribische Aufmerksamkeit für Phasenrauschen und Jitter, eine ausgewogene Schleifenbandbreite und minimierte Schloss- und Erfassungszeiten.Um fortschrittliche Entwurfsmethoden zu nutzen, iterative Tests durchzuführen und Tuning anzuwenden, um PLL -Systeme zu entwickeln, die sowohl in der Leistung als auch in Bezug auf die Zuverlässigkeit hervorragend sind.Auf diese Weise können Sie starke, leistungsstarke Systeme erstellen, die den strengen Anforderungen moderner Anwendungen entsprechen.

PLL -Vorteile bei der analogen Signalverarbeitung

Frequenzgenauigkeit und Stabilität

Phase-Locked Loops (PLLS) synchronisieren mit einer Referenzfrequenz, um stabile und genaue Ausgangsfrequenzen zu erzeugen.Diese Synchronisation behält die Integrität von Kommunikationssystemen bei, indem eine eindeutige und zuverlässige Signalübertragung sichergestellt wird.Die Minderung von Fehlern während der Datenübertragung, wie durch Erfahrungen in verschiedenen Branchen belegt.Die Verbesserung der Frequenzgenauigkeit mit PLLS kann die Übertragungsfehler reduzieren und so die Systemeffizienz verbessern.Die emotionale Verbindung zur Erreichung makelloser Kommunikation kann nicht überbewertet werden, da sie die Zufriedenheit in einer zunehmend verbundenen Welt direkt beeinflusst.

Vielseitige Frequenzsynthese

PLLs bieten Flexibilität bei der Erstellung komplexer Ausgangswellenformen und aktivieren Anwendungen wie Frequenz- und Phasenmodulation.Diese Vielseitigkeit unterstützt Felder, die eine ausgedehnte Wellenformgenerierung erfordern, wie Telekommunikations- und Signalverarbeitung.In der Vergangenheit hat die Anpassungsfähigkeit von PLLs bei der Synthesefrequenzen zu Fortschritten geführt.Diese Innovationen sind nicht nur technologische Verbesserungen, sie stellen ein unerbittliches Streben nach Exzellenz in der elektronischen Kommunikation, die Förderung neuartiger Anwendungen und die Überschreitung der Grenzen dessen, was möglich ist, darstellen.

Effektive Frequenzfilterung

PLLS kann als Frequenzauswahl von hoher Ordnung wirken, was das Rauschen minimiert und die Signalqualität durch präzise Schleifenfilterdesign verbessert.Diese Funktion ist maßgeblich zur Verbesserung der Leistung der analogen Signalverarbeitungssysteme beteiligt.Das Optimieren des Schleifenfilterdesigns in PLLs führt konsequent zu einer überlegenen Rauschreduzierung und Signalklarheit.Mit diesen Herausforderungen zur Erreichung von Signalreproduktion von hoher Finderschaft, einem Eckpfeiler der analogen Signalverarbeitung.Der Antrieb zu perfektem Signalklarheit spiegelt oft einen tieferen menschlichen Wunsch nach Präzision und Exzellenz in unseren elektronischen Systemen wider.

PLL -Einschränkungen in der analogen Signalverarbeitung

Langsamer Frequenzerwerb

Phasenverschlüsse (PLLS) können längere Erfassungszeiten aufweisen, wenn sie auf neue Frequenzen einrücken, ein Auftreten, das bei einer Frequenzverschiebung ausgeprägt wird.Diese Latenz kann als großer Engpass bei Systemen fungieren, die schnelle Frequenzübergänge erfordern.Insbesondere Kommunikationssysteme und Radaranwendungen sind Hauptbeispiele.

Unterschiedliche Designs enthalten häufig erweiterte Schleifenfiltertechniken und optimierte Steueralgorithmen.Diese Strategien werden entwickelt, um die Erwerbszeit zu minimieren und gleichzeitig die Stabilität aufrechtzuerhalten.Bei diesen Techniken wird häufig festgestellt, dass die adaptive Filterung und die Vorhersagekontrolle wirksam sind.Obwohl diese Methoden vielversprechend erscheinen, wirft ihre Implementierung häufig weitere Fragen zur Systemkomplexität und zum Ressourcenmanagement auf.

Interessanterweise werden solche Strategien durch strenge Tests entwickelt, um eine robuste Leistung unter verschiedenen Betriebsbedingungen zu gewährleisten.Dieser akribische Ansatz beinhaltet oft die Ausgleich der Erwerbsgeschwindigkeit mit Stabilität, eine leichter Aufgabe als getan.Die Vorfreude auf plötzliche Frequenzübergänge und die Fähigkeit des Systems, sie zu verarbeiten, ist in diesem Zusammenhang von größter Bedeutung.

Phasenrauschenverstärkung

PLLs neigen inhärent, um das intrinsische Phasenrauschen des spannungsgesteuerten Oszillators (VCO) zu verstärken.Diese Verstärkung kann die Signalintegrität in Präzisionssystemen stark beeinträchtigen.Designer in High-End-Anwendungen wie Satellitenkommunikation und ultra-niedrigen Geräuschuhren beschäftigen sich mit diesem Problem, indem sie Lärmformen und fortschrittliche Filtermethoden einsetzen.

Umfangreiche Modellierung und Simulation, die tiefgreifende Einblicke in Phasenrauscheigenschaften liefern.Die Verwendung von Komponenten mit überlegener Rauschleistung und sorgfältiger Layoutpraktiken verbessert die Gesamtqualität des Signals weiter.Die subjektive Erfahrung der Arbeit an diesen Layouts beinhaltet häufig eine Mischung aus Kunst und Präzision.

Die Untersuchung des Phasenrauschenverhaltens durch strenge Modellierung und Simulation ist ein wesentlicher Bestandteil der gewünschten Signalqualität.Diese Praktiken befassen sich nicht nur mit den technischen Aspekten, sondern beinhalten auch ein gewisses Maß an intuitivem Verständnis der Systembeziehungen.

Instabilitätsrisiken

Das Risiko einer Instabilität aufgrund eines hohen Schleifengewinns stellt eine gewaltige Herausforderung im PLL -Design dar.Instabilität kann sich als unerwünschte Schwingungen manifestieren und den normalen Betrieb stören.Effektive Schleifenkompensationstechniken, einschließlich proportional-integral-derivativer Controller (PID) und adaptive Filterdesigns, spielen eine kritische Rolle bei der Gewährleistung einer stabilen Leistung über alle erwarteten Betriebsbedingungen.

Dies wird häufig durch kontinuierliche Überwachung und dynamische Anpassungsstrategien behandelt.Diese Methoden werden durch empirische Tests validiert, um Zuverlässigkeit und Robustheit in verschiedenen Anwendungen zu gewährleisten.

Solche Maßnahmen, obwohl anspruchsvoll, eine wirksame Leistung bei der Leistung des Feinabstimmungssystems.Im Wesentlichen ist der Balanceakt zwischen Effizienz und Stabilität ein fortlaufender Prozess, der die sich entwickelnde Landschaft der analogen Signalverarbeitungstechnologie widerspiegelt.

Anwendungen von analogen PLLs

Analoge Phasenschleifen (PLLS) übernehmen entscheidende Rollen in einer Vielzahl von Signalverarbeitungskontexten und bilden das Rückgrat zahlreicher technologischer Bereiche.

Kommunikationssysteme

Durch die Aktivierung der Träger- und Taktrückgewinnung synchronisieren Analog -PLLS Sender und Empfänger, um eine zuverlässige Signaldecodierung trotz des Vorhandenseins von Rauschen und anderen Interferenzen zu gewährleisten. Indem Sie sich an die Phase der eingehenden Signale einsperren, bewahren sie die Datenintegrität assept.Es beruht oft auf analoge PLLs, um ein präzises Timing aufrechtzuerhalten, wodurch die Übertragungsfehler minimiert werden.

Frequenzsynthese

Betrachten Sie die Erzeugung stabiler Sender- und Empfängerfrequenzen darüber, wie die Frequenzsynthese in diesem Zusammenhang.Analoge PLLs dienen als Eckpfeiler der Frequenzsynthese und erleichtern die Schaffung stabiler Frequenzen für eindeutige Kommunikation in Funksystemen.Es mag einfach erscheinen, aber Synthesizer auf PGL-basierten verarbeiten eine Vielzahl von Frequenzen.Sie können mehrere Frequenzen aus einem einzigen Referenzpunkt erzeugen und die Flexibilität und Zuverlässigkeit moderne Kommunikationssysteme anbieten.Dies geschieht insbesondere bei der mobilen Kommunikation und zum Rundfunk, wo die Wartung der Signalqualität erforderlich ist.

Mobile Kommunikation und Rundfunk haben die Fähigkeit, eine konsistente Signalqualität unter unterschiedlichen Bedingungen aufrechtzuerhalten, unverzichtbar.Durch die Nutzung der PLL-basierten Frequenzsynthese erreichen diese Felder eine beispiellose Stabilität und Anpassungsfähigkeit.

Modulation und Demodulation

Analoge PLLs sind gut in Modulations- und Demodulationsprozessen.Sie generieren präzise Trägersignale, die für die Datenübertragung benötigt werden, und erleichtern die kohärente Demodulation am Empfänger, wodurch ein genaueres Abrufen von Daten gewährleistet wird.Durch die Unterstützung der Erzeugung und Synchronisation von Signalen reduzieren sie die Bitfehlerrate erheblich, was zur Bewertung der Leistung des Kommunikationssystems dient.

Die Feinabstimmung der Schleifenbandbreite kann die Leistung in verschiedenen Anwendungen bemerkenswert verbessern.Strengere Bandbreiten verbessern beispielsweise die Rauschabstoßung in Hochfrequenzsystemen.Darüber hinaus haben die jüngsten Innovationen im analogen Design den Umfang der PLLs erweitert, was robustere, miniaturisierte Implementierungen ermöglicht, die für zeitgenössische, räumlich begrenzte Umgebungen geeignet sind.Ganz im Gegenteil, aber diese Fortschritte unterstreichen ihre anhaltende Relevanz für fortschrittliche Telekommunikation und Elektronik.

Die Integration fortschrittlicher PLL -Designs mit neuartigen Signalverarbeitungstechniken hat gezeigt, dass sich diese etablierten Technologien nicht nur entwickeln, sondern die Systemeffizienz und -zuverlässigkeit kontinuierlich verbessern.Diese Evolution zeigt das Potenzial für eine verbesserte Leistung in modernen Anwendungen.

Abschluss

Phase-Locked Loops (PLLs) sind die Komponenten in der modernen Elektronik, die die Signalsynchronisation sicherstellen und präzise Frequenzen über eine Vielzahl von Kommunikationssystemen hinweg erzeugen.Durch die Verwendung der verschiedenen Komponenten wie einem Phasendetektor-, Tiefpassfilter- und Spannungs-kontrollierten Oszillator stellen die Signale kontinuierlich ein und stabilisieren sie ständig, soIn Kommunikationssystemen unterstützen sie gute Modulationstechniken und erhalten die Synchronisation zwischen Sendern und Empfängern, was für die genaue Dateninterpretation von entscheidender Bedeutung ist.Darüber hinaus spielen PLLs eine wichtige Rolle bei der Erhaltung der Signalintegrität, insbesondere in Umgebungen mit hohem Interferenz wie drahtlosen Netzwerken und Serverfarmen.Während PLLS das Geräusch erheblich reduziert, hängt die Erreichung einer optimalen Systemleistung immer noch von der Gesamtgestaltung und -implementierung ab.

Häufig gestellte Fragen [FAQ]

1. Was sind zwei Anwendungen von Phasen-Locked Loops (PLLs)?

Phasenverschlüsse (PLLS) werden in der modernen Technologie häufig eingesetzt.Zwei wichtige Anwendungen sind:

• Die Frequenzsynthese in Kommunikationssystemen, die PLLs dazu beitragen, stabile und genaue Frequenzen zu erstellen, die für verschiedene Kommunikationskanäle benötigt werden.Dies verbessert die Zuverlässigkeit der Datenübertragung.

• Uhrerzeugung in digitalen Schaltkreisen PLLS-Synchronisierungs-Taktsignale, was für die ordnungsgemäße Funktion von Hochgeschwindigkeitsprozessoren unerlässlich ist.Diese Synchronisation gewährleistet die Leistung und Genauigkeit des Systems.

In Kommunikationssystemen reduzieren PLLs Phasenrauschen, wodurch die Qualität der übertragenen Signale erhalten bleibt.

2. Was sind die verschiedenen Arten von PLLs?

PLLs können in zwei Haupttypen eingeteilt werden:

Analoge PLLs verwenden kontinuierliche Signale zur Rückkopplung und Kontrolle.Am besten für Anwendungen geeignet, die hohe Geschwindigkeit und niedrige Rauschen benötigen.

Digital PLLS.Verwenden Sie diskrete digitale Signale.Flexibler im Design und skalierbar für komplexe digitale Systeme.Digitale PLLs werden immer häufiger, da sie sich besser in die moderne digitale Technologie integrieren und die Gesamtsystemleistung verbessern.
