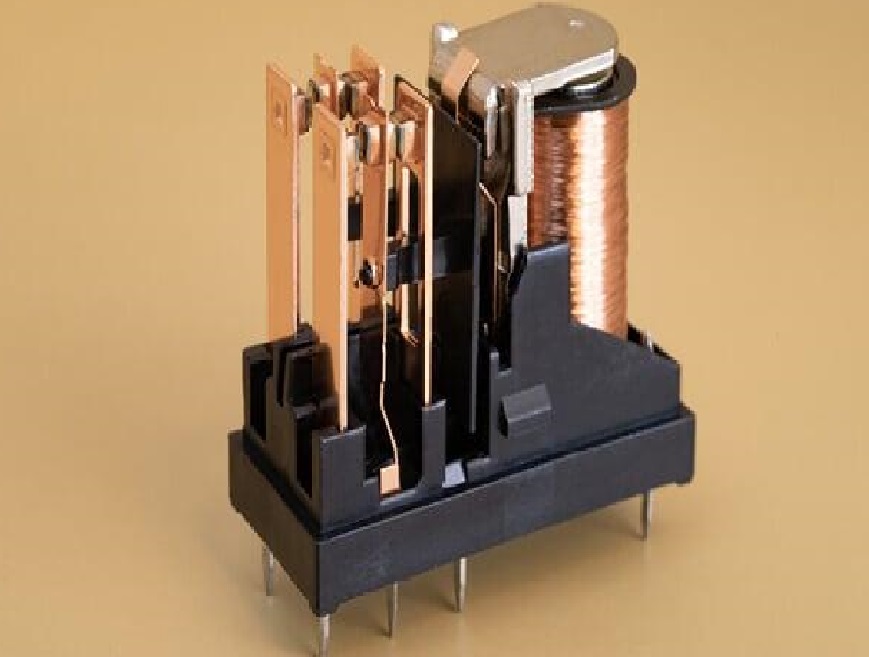

Elektromagnetische Relais verstehen

Ein elektromagnetisches Relais ist ein elektronisches Steuergerät, das als "automatischer Schalter" fungiert und einen kleineren Strom und eine niedrigere Spannung zur Steuerung eines größeren Stroms und einer höheren Spannung innerhalb automatischer Steuerschaltungen verwendet.Es besteht aus einem Steuerungssystem oder einer Eingangsschleife und einem kontrollierten System oder einer Ausgangsschleife, sodass es unterschiedliche Rollen wie automatische Einstellungen, Sicherheitsschutz und Schaltungsumwandlung durchführen kann.Diese Vielseitigkeit macht Relais zu einer Komponente in verschiedenen Anwendungen, die eine präzise Kontrolle und den Schutz erfordern.

Katalog

Elektromagnetische Relaisentwicklungsgeschichte

Im 18. Jahrhundert war die Beziehung zwischen Elektrizität und Magnetismus schlecht bekannt.Dieses Paradigma verlagerte sich 1820, als der dänische Wissenschaftler Hans Christian Oersted entdeckte, dass elektrische Strömungen Magnetfelder erzeugen.Dieser Durchbruch legte den Grundstein für ein neues Verständnis der elektromagnetischen Prinzipien.

Bis 1831 erweiterte der britische Wissenschaftler Michael Faraday dieses Wissen, indem er die elektromagnetische Induktion entdeckte.Seine Ergebnisse zeigten, dass sich ändernde Magnetfelder elektrische Ströme induzieren könnten.Indem er eine direkte Ursache-Wirkungs-Beziehung zwischen sich ändernden Magnetfeldern und elektrischen Strömen zeigte, knüpfte er eine starke Verbindung zwischen elektrischen und magnetischen Feldern.

Diese Entdeckungen stellten Wissenschaftler an die Schwelle einer neuen Ära und leiteten das elektrische Alter ein.In dieser Zeit, in der bahnbrechende Fortschritte und technologische Innovationen festgestellt wurden, war das Zusammenspiel von Theorie und praktischer Anwendung gekennzeichnet.Das frühe 19. Jahrhundert war somit eine Zeit beispielloser Neugier und Erforschung, als intellektueller Horizont ausbrach.

Fortschritte im 19. Jahrhundert

In den 1830er Jahren förderte der amerikanische Physiker Joseph Henry die Anwendung dieser elektromagnetischen Prinzipien.Unter Verwendung des von Oersted und Faraday festgelegten Wissens erfand Henry das Relais A -Gerät, das ein Elektromagnet zum Steuerungsschaltungen mit Hochspannung und Strom mit einem niedrigen Spannungssteuersignal verwendet.Es ermöglichte die effizientere und zuverlässigere Steuerung von Elektrokreisen, die für zukünftige Fortschritte in der Elektronik- und Mikroelektronik -Technologie.

Diese Erfindung revolutionierte nicht nur die Technologie, sondern veränderte auch die Technologie.Das Relais ermöglichte eine effizientere und zuverlässigere Kontrolle von elektrischen Schaltkreisen und beeinflusste verschiedene technologische Felder.Das Gefühl der Neugier, das Henry dazu gebracht haben muss, solche neuartigen Anwendungen zu erforschen, spiegelt eine breitere menschliche Leidenschaft für Entdeckung und Innovation wider.

Überblick über elektromagnetische Relais

Relais weisen typischerweise einen Induktionsmechanismus (Eingangsabschnitt) auf, der auf verschiedene Eingangsparameter reagiert, einschließlich Strom, Spannung, Leistung, Impedanz, Frequenz, Temperatur, Druck, Geschwindigkeit und Licht.Der Ausgangsabschnitt oder den Aktuator ermöglicht die Steuerung "Ein" und "Aus" der verwalteten Schaltung.Zwischen diesen beiden Abschnitten liegt ein Kopplungsmechanismus (Antriebsabschnitt), der die Isolierung, funktionelle Verarbeitung und Aktivierung des Ausgangs erleichtert.

Relais erweitern die Steuerbereiche, amplifizieren Signale, integrieren Sie mehrere Eingänge für koordinierte Ausgänge und aktivieren Sie die Remote- und Automatiksteuerung.Beispielsweise verarbeiten Multi-In-Kon-Kontakt-Relais gleichzeitig verschiedene Schaltungen, während empfindliche und Zwischenrelais kleine Kontrollsignale für die Verwaltung größerer Stromkreise verstärken.Diese Funktionalität ist insbesondere bei Systemen, die skalierbare Kontrolle fordern.

Expansion der Kontrollbereiche

Relais erweitern die Steuerung und ermöglicht es den Betreibern, entfernte Geräte und Schaltungen zu verwalten.Dieses moderne industrielle System, das zentralisierte Management von Betriebsbetrieb in riesigen Einrichtungen in allen Einrichtungen ist, ist erforderlich.Relais behalten die Signalintegrität über große Entfernungen auf.Die Verwendung von robusten Relais stellt sicher, dass der Signalverschlechterung und den Betrieb konsistent und zuverlässig hält.

Signalverstärkungsfunktionen

Die Signalamplifikation durch Relais ist eine grundlegende Funktion.Sensitive Relais erkennen geringfügige Eingangsänderungen und verstärken diese Signale, um größere Systeme zu betreiben.Dies stellt sicher, dass selbst kleine Schwankungen unterschiedliche Ausgänge aktivieren, die sich in Präzisionsumgebungen wie Laboratorien oder High-Tech-Fertigung befinden.Relais bieten ein zuverlässigeres und isolierteres Verstärkungsmittel, reduzieren die Interferenz und die Aufrechterhaltung der Signalintegrität.

Integration und Koordination

Relais können Signale aus mehreren Eingängen kombinieren, um koordinierte Ausgangsantworten zu generieren.Diese Fähigkeit ermöglicht es, komplexe Systeme wie automatisierte Produktionslinien nahtlos und effizient zu funktionieren.Durch Verarbeitung verschiedener Eingaben synchronisieren Relais Aktionen und verbessern die Zuverlässigkeit industrieller Prozesse.Fortgeschrittene Relaissysteme verwenden schnell verarbeitende elektronische Mechanismen, um synchronisierte Echtzeitausgänge zu gewährleisten.

Fern- und Automatiksteuerung

Fern- und Automatiksteuerung über Relais hat zahlreiche Domänen transformiert.Das zentrale Management durch Relais reduziert den Bedarf an Personal vor Ort und verkürzt die Reaktionszeiten auf verschiedene Situationen.Dies war in Bereichen wie Telekommunikation revolutionär, wo eine konsistente, zuverlässige Signalübertragung über große Entfernungen durch Relaissysteme sichergestellt wird.Fortschritte in der Relaistechnologie ermöglichen rechtzeitige Feedback und Anpassungen und verbessern dramatisch die ferngesteuerte operative Aufsicht.

Die Vielseitigkeit und Zuverlässigkeit von Relais treibt die beobachteten Automatisierungs- und Effizienzverbesserungen über technologische Bereiche hinweg an.Das adaptive und genaue Reaktion auf Eingabesignale ohne manuelle Intervention ist ein technologischer Meilenstein, der von Relay -Systemen verursacht wird.Diese Anwendungen stärken die Betriebseffizienz und -zuverlässigkeit und setzen Relais als Komponenten in modernen elektrischen und elektronischen Systemen.

Eigenschaften und Prinzipien der elektromagnetischen Relais

Ein elektromagnetisches Relais fungiert als Schalter, das von einem Elektromagneten gesteuert wird und essentielle Komponenten wie Elektromagnet, Anker, Feder und Kontakte umfasst.Diese Geräte koppelt einen niedrigen Spannungssteuerungskreis mit einem Hochspannungsarbeitskreis.Wenn der Schalter des Steuerkreises ausgelöst wird, wird das Elektromagnet mit Energie versorgt und erzeugt ein Magnetfeld, das den Anker bewegt, um die Kontakte innerhalb des Arbeitskreises zu schließen, wodurch der Motor mit Strom versorgt wird.

Wenn der Schalter ausgeschaltet ist, stoppt der Stromfluss, wobei das Elektromagnet entsternt wird.Dies ermöglicht es der Feder, den Anker in ihre anfängliche Position zurückzukehren, die Kontakte zu öffnen und den Betrieb des Motors einzustellen.Der Federmechanismus sorgt für einen ausfallsicheren, der den Anker in seinen Standardzustand zurückgibt, was bei der Verhinderung eines zufälligen motorischen Aktivierung hilfreich sein könnte.

Der Betrieb des Relais wird hauptsächlich durch elektromagnetische Kräfte diktiert, die den Schaltkreis steuern.Begriffe wie "normalerweise offen" (nein) und "normalerweise geschlossen" (NC) bedeuten die Standardzustände der Kontakte des Relais, wenn das Elektromagnet nicht mit Energie versorgt wird.

Kontrolle und Arbeit in Schaltungen

Die symbiotische Beziehung zwischen Kontroll- und Arbeitsschaltungen ist für den effizienten Relaisbetrieb von wesentlicher Bedeutung.

• Der Steuerkreis, der eine höhere Spannung und einen höheren Strom erfordert, ermöglicht eine einfache und sichere Benutzerinteraktion.

• Der Arbeitskreis mit höherer Leistung verwaltet erhebliche elektrische Komponenten wie Motoren und Lichter.

Diese Anforderung mit energiereicher Energien bedeutet, dass Mikrocontroller oder manuelle Schalter die Steuerschaltung mühelos verwalten können.Die Segregation verbessert die Sicherheit und Effizienz, die besonders bei der Maschinenautomatisierung relevant ist, wenn die Relaisaktivierung durch Steuersignale angetrieben wird.

Relais fördern die Automatisierung und Fernbedienung, Verbesserung der Effizienz und die Minimierung der manuellen Bemühungen.Die Gewährleistung einer starken und effektiven Verbindung innerhalb der Kontrollkreise ist für die Abweichung von Fehlfunktionen von grundlegender Bedeutung.Darüber hinaus hilft die Integration von Schutzelementen wie Dioden zu verhindern, dass Spannungspikes durch induktive Lasten verhindern und so die Langlebigkeit und Funktionalität des Relais verbessert.

Es gibt fortgeschrittene Schutzmaßnahmen über Dioden hinaus, die verwendet werden konnten.Zener -Dioden oder Spannungsklemmekreise bieten möglicherweise zusätzlichen Schutz, insbesondere in komplexeren oder empfindlicheren Systemen.

Relaisparameterdetails

Die bewertete Arbeitsspannung spielt eine wesentliche Rolle beim normalen Betrieb von Relais, um Stabilität und konsistente Leistung zu gewährleisten.Eine genaue Messung, die mit einem Multimeter durchgeführt wird, hilft nicht nur bei der Routinediagnostik, sondern auch bei umfassenden Wartungsregimen.Dieser Ansatz stellt sicher, dass die Relaisfunktionen unter bestimmten Spannungsbedingungen effizient effizient sind und ihre Leistung schützen.

DC -Widerstand

Der DC -Widerstand, ein Indikator für den Innenwiderstand der Relaisspule, wird unter Verwendung eines Multimeters akribisch gemessen.Die richtigen Widerstandsniveaus sind für die Energieeffizienz entscheidend und tragen zum effektiven Relaisbetrieb und zur übergreifenden Zuverlässigkeit des Systems bei.

Zieh- und Freigabestrom

Der Einzugsstrom ist erforderlich, um das Relais zu aktivieren und bei Bedarf eine genaue Einstellung zu gewährleisten.Umgekehrt repräsentiert der Freigabestrom den maximalen Strom, bei dem das Relais deaktiviert wird und unter bestimmten Bedingungen einen sicheren Ablösen garantiert.Die Aufrechterhaltung dieser Ströme innerhalb der erforderlichen Grenzen ist für die Vermeidung von Fehlfunktionen und die Gewährleistung einer zuverlässigen Leistung von wesentlicher Bedeutung.Zeigen Sie, dass man durch die Aufbewahrung dieser Parameter in ihren angegebenen Bereichen die Betriebsdauer des Relais verlängern kann.

Kontaktschalterspannung und Strom

Die Kontaktschalterspannung und der Strom definieren den maximalen Schwellenwert, den Relaiskontakte verwalten können.Das Übertreffen dieser Grenzen kann zu vorzeitiger Verschleiß oder Misserfolg der Relaiskontakte führen, wodurch die Bedeutung der strikten Einhaltung festgelegter Grenzen betont wird.Die Überwachung und Sicherstellung, dass die Betriebslast diese Schwellenwerte nicht übertrifft, kann potenzielle Ausfallzeiten verhindern und die Schäden der Geräte verringern.

Schematische Darstellung

In der elektrischen Schematik wird die Relaisspule durch eine rechteckige Box dargestellt, wobei Kontakte entweder an sie nebeneinander gezogen oder in ihre Kontrollschaltungen integriert sind.Diese Visualisierung unterstützt effektive Wartung und erleichtert System -Upgrades und verbessert das Gesamtverständnis der Funktionsweise des Relais.

Kontakttypen

Relais verfügen über verschiedene Kontakttypen:

• Normalerweise offen (H-Typ)

Normalerweise bleiben offene Kontakte in einem offenen Zustand, bis das Relais aktiviert ist.Diese Kontakte eignen sich ideal für Anwendungen, die nur unter bestimmten Bedingungen einen geschlossenen Schaltkreis erfordern, was sie für Szenarien von unschätzbarem Wert macht, die gelegentlich Konnektivität erfordern.

• Normalerweise geschlossen (d-Typ)

Normalerweise halten geschlossene Kontakte einen geschlossenen Zustand bei, bis das Relais aktiviert ist.Diese Kontakte sind für Anwendungen geeignet, die einen kontinuierlichen Schaltkreis benötigen, sofern sie nicht explizit unterbrochen werden, wodurch eine konsistente Konnektivität gewährleistet ist.

•Umstellung (Z-Typ)

Wechseln Sie die Kontakte zwischen zwei Schaltungen und bieten vielseitig vielseitig bei der Steuerung mehrerer Wege.Diese Anpassungsfähigkeit macht sie für komplexe elektrische Systeme geeignet, bei denen eine verbesserte Steuerung und Flexibilität von größter Bedeutung sind.

Die technischen Parameter von Relais, einschließlich der Bewertungsspannung, des Gleichstromwiderstands, des Pull-In- und Freilassungstroms, der Kontaktschalterspannung und des Stroms sowie deren unterschiedlichen Kontakttypen für ihren effektiven und zuverlässigen Betrieb.Fleißige Einhaltung dieser Parameter in Verbindung mit einer aufschlussreichen Untersuchung ihrer grafischen Darstellung sorgt für die optimale Funktionalität und Langlebigkeit von Relaissystemen.

Anwendung von elektromagnetischen und verschiedenen anderen Relais

Elektromagnetische Relais, entscheidend in unzähligen Geräten, servieren Rollen wie elektrische Glocken, Telefone und eine umfangreiche Reihe automatischer Steuerungssysteme.Sie wirken als elektromagnetisch gesteuerte Schalter, wodurch niedrige Spannungseingänge hochspannende Geräte diktiert werden.Diese Fähigkeit erhöht die betriebliche Effizienz und Sicherheit, indem sie Fernbedienung und automatisierte Steuerung aktiviert.Implementiert in allem, von Haushaltsgeräten wie Kühlschränken bis hin zu hoch entwickelten Systemen in Autos, Aufzügen und Industriemaschinen, ist ihr vielfältiges Versorgungsunternehmen offensichtlich.

Wärme -Reed -Relais

Thermische Reed-Relais unterscheiden sich von der Tradition durch die Verwendung temperaturempfindlicher magnetischer Materialien anstelle von Spulen, um Schalter zu betätigen.Sie reagieren auf thermische Veränderungen und zeigen erhebliche Vorteile in Szenarien, die eine temperaturabhängige Kontrolle erfordern.Berücksichtigen Sie ihre Integration in HLK -Einheiten und Wärmeschutzschaltungen, die solche Systeme vor einer genauen Wärmekontrolle sehnen, um Stabilität und Sicherheit aufrechtzuerhalten.In der Tat hat ihre Rolle in temperaturregulierten Systemen ihren Platz in allen Lösungen gefestigt, die durch den Bedarf an Präzision angetrieben werden.

Solid-State Relais (SSRs)

Solid-State-Relais stellen einen Sprung in der Relaistechnologie dar.SSRs, die elektromagnetische Komponenten abgraben, verwenden Halbleitergeräte zum Umschalten von Vorgängen, wodurch bemerkenswerte Vorteile eingeführt werden.

SSRs sind dank der Abwesenheit beweglicher Teile durch ihre dauerhafte Leistung und ihre langwierige Lebensdauer hervorgehoben.Dieser architektonische Verschiebung reduziert Probleme wie Kontaktkleidung, die traditionelle Relais plagen.In Umgebungen, in denen Nonstop -Operation serverteile oder automatisierte Produktionslinien erforderlich ist, ist diese Zuverlässigkeit von unschätzbarem Wert, da sie Störungen minimiert.

Abschluss

Elektromagnetische Relais und ihre fortschrittlichen Gegenstücke wie thermische Schilfrelais und Festkörperrelais haben die Landschaft elektronischer Kontrollsysteme revolutioniert.Sie bieten nicht nur gute Funktionen wie automatische Schalten, Signalverstärkung und Fernbedienung, sondern verbessern auch die betriebliche Effizienz und Sicherheit in einer Vielzahl von Anwendungen, von Haushaltsgeräten bis hin zu komplexen Industriemaschinen.Während sich die Technologie weiterentwickelt, wird die kontinuierliche Entwicklung von Relay -Systemen eine entscheidende Rolle bei der Förderung der Innovation spielen, eine größere Präzision gewährleisten und die Nachhaltigkeit in verschiedenen Sektoren fördern.Umfang dieser Fortschrittepositionenindustrien, um die Anforderungen moderner Kontrollanforderungen zu erfüllen, was letztendlich zu zuverlässigeren und effizienteren Systemen führt.

Häufig gestellte Fragen [FAQ]

1. Warum wird ein elektromagnetisches Relais verwendet?

Ein elektromagnetisches Relais ist ein elektromechanischer Schalter, der zur Steuerung der Hochspannung oder des Stroms unter Verwendung von Schaltkreisen mit geringer Leistung ausgelegt ist.Zum Beispiel ermöglicht es die Kontrolle von Haushaltsgeräten durch Standard-Elektronikkreise mit niedrigem Volt.Elektromagnetische Relais funktionieren mithilfe eines Elektromagneten, um einen Schaltmechanismus mechanisch zu betreiben, sodass sie die Stromversorgung sicher und effektiv bewältigen können.

2. Wie funktioniert ein elektronisches Relais?

Elektronische Relais wirken als elektrische Schalter, die den Elektromagnetismus nutzen, um kleine elektrische Signale in größere Ströme umzuwandeln.Wenn ein elektrischer Eingang das Elektromagnet aktiviert, vervollständigt er die vorhandene Schaltung entweder oder unterbricht die Steuerung über größere Lasten mit minimalem Energieeingang.

3. Was sind die Arten von elektromagnetischen Relais?

Elektromagnetische Relais können anhand ihrer Betriebsprinzipien in verschiedene Arten eingeteilt werden, darunter:

• Angezogenes Ankleidungsrelais

• Induktions -Disc -Relais

• Induktionsbecher -Staffel

• Balanced Strahlrelais

• Bewegen der Spulenrelais

• Polarisierte sich bewegende Eisenrelais

Jeder Typ dient spezifische Anwendungen basierend auf seinem Design und seiner Funktionalität.

4. Welches Prinzip arbeiten elektromagnetische Relais?

Elektromagnetische Relais basieren auf dem Prinzip der elektromagnetischen Induktion.Mit diesem Prinzip können Relais als Switches in verschiedenen Anwendungen fungieren, einschließlich industrieller Steuerelemente, Automobilsysteme und Haushaltsgeräte, wodurch die sichere und effiziente Behandlung von elektrischen Strömen erleichtert wird.

5. Was sind Relais und ihre Symbole?

In schematischen Diagrammen wird ein einpoliges Relais oft als "SP" (Einzelpol) bezeichnet, während ein Doppelpole-Relais als "DP" (Doppelpol) bezeichnet wird.Relais können je nach Design einen oder mehrere Pole haben.Der Begriff "Wurf" bezieht sich auf die Anzahl der auf einem elektrischen Schalter verfügbaren Positionen.Für elektromechanische Relais gibt es normalerweise ein oder zwei Würfe.
